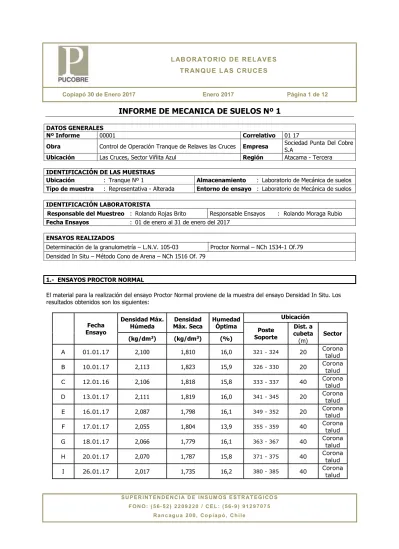

INFORME DE MECANICA DE SUELOS Nº 1

(1)

LAB O R ATO RI O DE REL AVES TR ANQUE L AS CRUCES

Copiapó 30 de Enero 2017 Enero 2017 Página 1 de 12

SU P E R I NT E N D E N C I A D E I NS UM O S E ST R AT EG I CO S F O N O : ( 5 6- 52 ) 2 2 0 9 2 20 / C EL : ( 56 - 9 ) 91 2 9 70 7 5

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e

INFORME DE MECANICA DE SUELOS Nº 1

DATOS GENERALES

Nº Informe 00001 Correlativo 01 17

Obra Control de Operación Tranque de Relaves las Cruces Empresa Sociedad Punta Del Cobre S.A

Ubicación Las Cruces, Sector Viñita Azul Región Atacama - Tercera IDENTIFICACIÓN DE LAS MUESTRAS

Ubicación : Tranque Nº 1 Almacenamiento : Laboratorio de Mecánica de suelos Tipo de muestra : Representativa - Alterada Entorno de ensayo : Laboratorio de Mecánica de suelos IDENTIFICACIÓN LABORATORISTA

Responsable del Muestreo : Rolando Rojas Brito Responsable Ensayos : Rolando Moraga Rubio Fecha Ensayos : 01 de enero al 31 de enero del 2017

ENSAYOS REALIZADOS

Determinación de la granulometría – L.N.V. 105-03 Proctor Normal – NCh 1534-1 Of.79 Densidad In Situ – Método Cono de Arena – NCh 1516 Of. 79

1.- ENSAYOS PROCTOR NORMAL

El material para la realización del ensayo Proctor Normal proviene de la muestra del ensayo Densidad In Situ. Los resultados obtenidos son los siguientes:

Fecha Ensayo

Densidad Máx.

Húmeda Densidad

Máx. Seca Humedad Óptima

Ubicación Poste

Soporte

Dist. a cubeta

(m) Sector (kg/dm³) (kg/dm³) (%)

A 01.01.17 2,100 1,810 16,0 321 - 324 20 Corona

talud

B 10.01.17 2,113 1,823 15,9 326 - 330 20 Corona

talud

C 12.01.16 2,106 1,818 15,8 333 - 337 40 Corona

talud

D 13.01.17 2,111 1,819 16,0 341 - 345 20 Corona

talud

E 16.01.17 2,087 1,798 16,1 349 - 352 20 Corona

talud

F 17.01.17 2,055 1,804 13,9 355 - 359 40 Corona

talud

G 18.01.17 2,066 1,779 16,1 363 - 367 40 Corona

talud

H 20.01.17 2,070 1,787 15,8 371 - 375 40 Corona

talud

I 26.01.17 2,017 1,735 16,2 380 - 385 40 Corona

talud

(2)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 2. DENSIDADES IN SITU (Referidas al Próctor del acápite N°1)

Punto Fecha

UBICACIÓN DENSIDAD IN SITU PROCTOR REF.

Poste Soporte

Dist. A Cubeta

(m) Cota (m) Densidad Humeda (kg/dm3)

Densidad Seca (kg/dm3)

Humedad

% w Suelo Densidad Seca

(kg/dm3) % Proctor

1 01.01.17 321 40,00 634 1,904 1,794 6,1

A 1,810

99

2 01.01.17 324 20,00 634 1,905 1,797 6,1 99

3 01.01.17 321 40,00 634 1,751 1,695 3,3 94

4 01.01.17 324 20,00 634 1,795 1,719 4,4 95

5 01.01.17 321 20,00 634 1,774 1,716 3,4 95

6 01.01.17 324 20,00 634 1,815 1,718 5,7 95

1 10.01.17 326 40,00 634 1,961 1,804 6,2

B 1,823

99

2 10.01.17 330 40,00 634 1,912 1,800 6,2 99

3 10.01.17 326 40,00 634 1,881 1,779 5,8 98

4 10.01.17 330 20,00 634 1,754 1,668 5,2 91

5 10.01.17 326 20,00 634 1,778 1,707 4,2 94

6 10.01.17 330 40,00 634 1,732 1,667 3,9 91

1 12.01.17 333 20,00 634 1,909 1,805 5,7

C 1,818

99

2 12.01.17 337 20,00 634 1,897 1,794 5,7 99

3 12.01.17 333 20,00 634 1,748 1,688 3,6 93

4 12.01.17 337 20,00 634 1,738 1,669 4,2 92

5 12.01.17 333 40,00 634 1,749 1,660 5,4 91

6 12.01.17 337 40,00 634 1,790 1,727 3,7 95

1 13.01.17 341 20,00 634 1,957 1,805 8,4

D 1,819

99

2 13.01.17 345 40,00 634 1,955 1,803 8,4 99

3 13.01.17 341 40,00 634 1,801 1,734 3,9 95

4 13.01.17 345 20,00 634 1,772 1,707 3,8 94

5 13.01.17 341 40,00 634 1,803 1,737 3,8 96

6 13.01.17 345 40,00 634 1,783 1,716 3,9 94

1 16.01.17 349 40,00 634 1,961 1,857 5,6

E 1,798

99

2 16.01.17 352 40,00 634 1,917 1,816 5,6 99

3 16.01.17 349 40,00 634 1,804 1,740 3,7 97

4 16.01.17 352 40,00 634 1,797 1,707 5,3 95

5 16.01.17 349 40,00 634 1,757 1,701 3,3 95

6 16.01.17 352 40,00 634 1,908 1,789 6,6 99

(3)

1 17.01.17 355 20,00 634 1,917 1,779 7,8

F 1,804

99

2 17.01.17 359 40,00 634 1,933 1,795 7,7 99

3 17.01.17 355 20,00 634 1,831 1,727 6,0 96

4 17.01.17 359 40,00 634 1,801 1,726 4,3 96

5 17.01.17 355 40,00 634 1,788 1,722 3,8 95

6 17.01.17 359 20,00 634 1,817 1,738 4,6 96

1 18.01.17 363 40,00 634 1,853 1,766 4,9

G 1,779

99

2 18.01.17 367 40,00 634 1,818 1,765 3,0 99

3 18.01.17 363 20,00 634 1,793 1,723 4,1 97

4 18.01.17 367 20,00 634 1,721 1,691 1,8 95

5 18.01.17 363 40,00 634 1,851 1,767 4,8 99

6 18.01.17 367 20,00 634 1,754 1,685 4,1 95

1 20.01.17 371 20,00 634 1,821 1,766 3,1

H 1,787

99

2 20.01.17 375 20,00 634 1,817 1,764 3 99

3 20.01.17 371 20,00 634 1,762 1,689 4,3 95

4 20.01.17 375 20,00 634 1,802 1,724 4,5 96

5 20.01.17 371 40,00 634 1,807 1,731 4,4 97

6 20.01.17 375 40,00 634 1,767 1,689 4,6 95

1 26.01.17 380 40,00 634 1,802 1,725 4,5

I 1,735

99

2 26.01.17 385 40,00 634 1,786 1,723 3,6 99

3 26.01.17 380 40,00 634 1,730 1,668 3,8 96

4 26.01.17 385 20,00 634 1,707 1,641 4 95

5 26.01.17 380 20,00 634 1,712 1,644 4,2 95

6 26.01.17 385 20,00 634 1,738 1,657 4,9 96

(4)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 3. GRANULOMETRIAS

Las muestras para ensayo de granulometría se obtuvieron del material extraído en la determinación de la Densidad In situ

Suelo Fecha Punto Tamices A.S.T.M.

# 4 # 30 # 35 # 70 # 100 # 140 # 200 # 270 # 325

A 01.01.17

1 100 87 42 31 24 19 19

2 100 87 42 31 24 19 19

3 100 86 43 30 21 16 16

4 100 91 40 28 21 17 16

5 100 83 38 24 16 12 11

6 100 83 38 28 21 17 16

B 10.01.17

1 100 92 40 28 20 16 15

2 100 93 40 28 20 16 16

3 100 93 43 29 21 16 16

4 100 86 39 28 21 16 16

5 100 91 40 27 19 15 14

6 100 83 39 27 20 16 16

C 12.01.17

1 100 90 41 30 23 18 18

2 100 90 42 30 23 18 18

3 100 86 42 28 20 16 16

4 100 84 39 26 19 15 15

5 100 87 38 27 20 16 16

6 100 86 42 29 21 16 16

D 13.01.17

1 100 94 49 37 28 22 21

2 100 94 49 37 28 22 21

3 100 88 45 32 23 18 17

4 100 93 48 33 23 17 17

5 100 86 38 24 16 11 11

6 100 93 45 30 21 16 16

(5)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e E 16.01.17

1 100 90 41 29 22 17 17

2 100 90 41 29 21 17 16

3 100 91 48 34 24 18 18

4 100 87 43 31 22 18 17

5 100 93 50 34 23 16 15

6 100 87 43 29 21 16 16

F 17.01.17

1 100 89 47 34 24 19 18

2 100 89 47 33 24 18 18

3 100 94 52 34 23 17 16

4 100 94 51 35 24 19 18

5 100 92 47 30 19 13 12

6 100 93 50 34 24 18 18

G 18.01.17

1 100 86 42 30 22 17 17

2 100 94 52 36 25 19 18

3 100 95 53 38 28 20 19

4 100 94 52 36 25 19 18

5 100 93 48 35 26 20 20

6 100 96 56 39 26 19 18

H 20.01.17

1 100 93 50 35 24 19 18

2 100 93 50 34 24 18 18

3 100 95 51 36 26 20 19

4 100 95 55 39 27 21 20

5 100 94 50 35 25 20 29

6 100 91 43 29 20 16 16

I 26.01.17

1 100 93 51 35 25 19 18

2 100 94 58 41 29 22 22

3 100 94 51 35 25 19 19

4 100 94 52 36 26 19 19

5 100 94 53 38 27 21 20

6 100 95 51 35 25 20 19

(6)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 4.- NIVELES PIEZOMÉTRICOS

Las mediciones del nivel piezométrico indican que en los piezómetros Nº 1 al 29 no hay presencia de agua.

El pozo Nº 1 tiene un nivel de 9,98 (m) de altura.

El pozo Nº 2 tiene un nivel de 6,93 (m) de altura.

(7)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 5.- INFORMACION Y UBICACIÓN DE PIEZOMETROS

N°

Piezómetro Sector Distancia a la cubeta Tipo de Material

Ubicación según GPS

Norte Este

1 9 2/3 Galvanizado 6962938 368317

2 8 1/3 Galvanizado 6963050 368475

3 8 3/3 Galvanizado 6963127 368455

4 8 1/3 PVC 6963133 368539

5 7 1/3 Galvanizado 6963165 638638

6 7 3/3 Galvanizado 6963244 368617

7 6 1/3 Galvanizado 6963284 368797

8 6 2/3 Galvanizado 6963357 368773

9 6 3/3 Galvanizado 6963447 368783

10 5 1/3 Galvanizado 6963334 368961

11 5 2/3 Galvanizado 6963396 368954

12 5 3/3 Galvanizado 6963460 368953

13 5 1/3 PVC 6963339 369125

14 5 1/3 Galvanizado 6963351 369159

15 4 2/3 PVC 6963391 369176

16 4 3/3 Galvanizado 6963489 369185

17 4 1/3 Galvanizado 6963363 369337

18 3 2/3 Galvanizado 6963441 369364

19 3 3/3 Galvanizado 6963510 369376

20 3 1/3 PVC 6963357 369405

21 2 2/3 PVC 6963408 369582

22 2 Pie de Talud Galvanizado 6963514 369645

23 2 3/3 PVC 6963435 369615

24 2 1/3 PVC 6963360 369600

25 2 3/3 Galvanizado 6963198 369689

26 2 1/3 PVC 6963198 369689

27 2 2/3 Galvanizado 6963214 369729

28 1 1/3 Galvanizado 6963068 369730

29 1 3/3 Galvanizado 6963035 369816

(8)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 6.- VARIACIONES PROPIEDADES FISICAS DEL MATERIAL

(9)

(10)

(11)

Ra n c ag u a 2 0 0 , Co p ia p ó , Ch i l e 7.- OBSERVACIONES GENERALES

Observaciones

- Según Banda granulométrica del Manual de Operaciones, por el tamiz Nº 200 A.S.T.M. debe pasar entre 0% a 20%. Según los resultados obtenidos se puede apreciar que un 96 % se encuentra dentro de esta banda.

- Se ha compactando la corona y talud, durante todo el mes de forma no interrumpida.

- La laguna de aguas claras se encuentra en la parte posterior del tranque hacia el centro de la cubeta 605 (m) aproximadamente del estribo derecho y a 180(m) del muro frontal, se recircula al proceso una cantidad aproximada de agua de 150 (m³/hr)

- Se mantienen las aguas alejadas del muro de arena.

- El ancho de coronamiento se mantiene en promedio sobre los 8(m) de ancho.

- Se mantiene una revancha mínima sobre 1,0(m).

- Se cierra el mes con un total de 54 muestras tomadas, cantidad mayor a la acostumbrada en relación a los otros meses.

Descripción Longitud (m) Ubicación

Revancha Máxima 2,30 Poste soporte -464

Revancha Mínima 2,00 Poste soporte 450

Ancho Coronamiento Máximo 10,00 Poste soporte 420

Ancho Coronamiento Mínimo 8,00 Poste soporte 400

Largo berma de coronamiento 2.238 ---

Rolando Moraga R.

INGENIERO DE PROYECTOS GEOTECNICOS SUPERINTENDENCIA DE INSUMOS ESTRATEGICOS.

__________

V° B° LAB.
