(12) XII. LISTA DE ILUSTRACIONES. Ilustración 1. Localizacion EDESA S.A. E.S.P. ................................................................................... 23 Ilustración 2. Localización del proyecto ............................................................................................... 28 Ilustración 3. Localización detallada del proyecto ................................................................................ 28 Ilustración 4. Organigrama de proyecto ................................................................................................ 29 Ilustración 5. Pozo de Inspección vista corte ........................................................................................ 32 Ilustración 6. Herraje de tapa ................................................................................................................ 33 Ilustración 7. Pozo de inspección.......................................................................................................... 33 Ilustración 8. Instalación línea colectora............................................................................................... 34 Ilustración 9. Instalación línea colectora............................................................................................... 34 Ilustración 10. Control de calidad de tubería ........................................................................................ 34 Ilustración 11.Instalación de formaleta y construcción anillo pozo ...................................................... 35 Ilustración 12. Instalación de formaleta y construcción anillo pozo ..................................................... 35 Ilustración 13. Toma de medida. Ilustración 14. Toma de medidas ........................................ 36. Ilustración 15. Señalización en cinta y lona Ilustración 17. Señalización en cinta. Ilustración 16. Señalización en cinta y lona ............... 36 Ilustración 18. Señalización en cinta y lona .................... 37. Ilustración 19. Dosificación para la mezcla .......................................................................................... 37 Ilustración 20. Suministro de material. Ilustración 21.Suministro de material de de 2” atraque de. tubería 2” atraque de tubería. 38. Ilustración 22. Material de 5” relleno final ........................................................................................... 38 Ilustración 23. Localizacion Geografica ............................................................................................... 57 Ilustración 24. Suministro e instalación tubería de 6” y accesorios para domiciliarias. ....................... 69 Ilustración 25. Actividad de demolición anden y Construcción de cajas concreto de 3000psi. ........... 69 Ilustración 26. Instalación de formaleta y construcción anillo pozo ..................................................... 70 Ilustración 27. Construcción de cañuelas pozos d=1.20m .................................................................... 70 Ilustración 28. Excavación e instalación tubería en 6” y accesorios. .................................................... 70 Ilustración 29. Actividad de demolición anden y excavación para caja. .............................................. 71.

(13) XIII. Ilustración 30. Evidencias en campo..................................................................................................... 71.

(14) 14. 1. INTRODUCCIÓN En el siguiente informe se describe de manera detallada las actividades y funciones desempeñadas en campo al servicio de la empresa EDESA S.A E.S. P con el fin de poner en práctica los conocimientos adquiridos en el transcurso de mis estudios universitarios. Las prácticas empresariales son una muestra mediante la cual el estudiante comienza a conocer de manera real las condiciones a las que se verá enfrentado en el desarrollo de su vida profesional como ingeniero. Las actividades que se ejecutaron son de campo (obra) dando como resultado un complemento a todo lo relacionado con la ingeniería. Teniendo en cuenta que la Empresa de Servicios Públicos del Meta — EDESA S.A. E.S.P suscribió con el Consorcio interventoría Ingesan, el contrato de obra 134 de 2018 cuyo objeto es la interventoría técnica, administrativa y financiera para los proyectos construcción alcantarillado sanitario para los barrios Villa Hermosa, Juan Pablo II y Quintas de San Fernando en el municipio de Villavicencio —Meta, a través del presente informe se describen los acontecimientos ocurridos durante la ejecución del proyecto, haciendo una recuento detallado de las actividades ejecutadas, y circunstancias ocurridas durante el periodo comprendido..

(15) 15. 2. PLANTEAMIENTO DE PROBLEMA Deficiencias en el servicio de Saneamiento básico asociado a falencias en los sistemas de drenaje de aguas lluvias, deterioro físico y deficiencias hidráulicas de la infraestructura de alcantarillado. El sector donde se realizará el proyecto actualmente no cuenta con un sistema de alcantarillado sanitario que dispongan sus aguas a una planta de tratamiento de aguas residuales (PTAR). Sin embargo, los barrios San Fernando y Juan Pablo cuentan con una red de alcantarillado, pero sus aguas son vertidas al río Ocoa, mientras que el barrio Villa Hermosa dispone sus aguas residuales en las zanjas localizadas en las calles del barrio sin contar con ningún tipo de red de alcantarillado.

(16) 16. 3. JUSTIFICACIÓN La empresa de servicios públicos del Meta EDESA S.A, tiene bajo su dirección la interventoría de la construcción del alcantarillado sanitario para los barrios Villa Hermosa, Juan Pablo ll y Quintas de San Fernando, a cargo del consorcio interventoría Ingesan. Por el cual la empresa requiere apoyo técnico para poder desarrollar todas las actividades respectivas, la interventoría requiere ayuda de estudiantes los cuales obtendrán conocimiento en la realización de las actividades requeridas para la ejecución del proyecto. La Universidad Cooperativa de Colombia mediante el acuerdo No. 219 del 27 de octubre de 2014 establece como modalidad de grado la práctica social empresarial y solidaria, donde permita al estudiante apoyar en el ámbito técnico con todo lo relacionado a la ejecución y supervisión de los proyectos con el fin de que los estudiantes tengan como opción de realizar prácticas. Debido a la gran cantidad de proyectos que Edesa S.A ESP desarrolla en el departamento es necesaria un apoyo de personal idóneo técnico para llevar acabó una supervisión responsable en los procedimientos constructivos y velando por que sean cumplidos con éxito, el apoyo a realizar además de ser una gran oportunidad.

(17) 17. 4. ANTECEDENTES La Empresa de Acueducto y Alcantarillado de Villavicencio EAAV ESP contrato la consultoría para la optimización y expansión de las redes de los sistemas de acueducto y alcantarillado; y apoyo técnico para la revisión y aprobación de los diseños de acueducto y alcantarillado de urbanizadores y/o constructores, a través del Contrato de Consultoría contrato n.º 069 de 2016, con el cual se buscaba diseñar soluciones a las problemáticas más urgentes en el tema de infraestructura de agua potable y saneamiento básico, esta Consultoría proyectó el diseño de alcantarillado sanitario para los barrios Villa Hermosa, Juan Pablo ll y Quintas de San Fernando. Los Barrios Quintas de San Fernando, Villa Hermosa y Juan pablo se encuentran ubicados al sur de la ciudad en el sector del Ocoa, Vía a Puerto López, jurisdicción de la Vereda Barcelona. Dicho sector carece de servicios públicos básicos, no posee de redes de alcantarillado sanitario por lo que la comunidad eleva una petición a la secretaria de salud Municipal por la afectación que genera las aguas residuales que circulan por las calles a los habitantes del barrio, dicha petición se traslada a la Empresa de Acueducto y Alcantarillado de Villavicencio, empresa que no tenía cubertura en esa zona por lo que no era posible conectarlos a un sistema de alcantarillado para préstales el servicio. En vista de la imposibilidad de la Empresa de acueducto de Villavicencio para poder conectar el servicio El Alcalde de Villavicencio mediante el decreto 30 del 2008 asigna a Villa vivienda como agente especial interventor para algunos desarrollos urbanísticos, entre ellos Quintas de san Fernando. Los habitantes de los barrios intervenidos instauran una Acción Popular contra la alcaldía de Villavicencio, Villa vivienda y la empresa de acueducto y alcantarillado de Villavicencio, solicitando el amparo de los derechos colectivos de Acceso a los Servicios Públicos. Por lo que el Juez ordeno incorporar legalmente como asentamiento al Barrio Quintas de San Fernando y préstales los servicios Públicos reglamentarios..

(18) 18. Por lo anterior, el Barrio Quintas de San Fernando, contrata la construcción de las redes sanitarias para mejorar las deficiencias del servicio de saneamiento básico asociado a la falencia en el sistema de alcantarillado sanitario en los barrios Quintas de San Fernando, Villa hermosa Y Juan pablo ll. Por lo cual, se requiere realizar el adecuado control y vigilancia de la ejecución del proyecto "Construcción Alcantarillado Sanitario para los Barrios Villa Hermosa, Juan Pablo II y Quintas de San Fernando en el municipio de Villavicencio — Meta" mediante Interventoría técnica, administrativa y financiera, ejecutada a través de la empresa de servicios públicos del meta EDESA E.S.P, por medio del contrato 134 de 2018 suscrito con el consorcio interventores Ingesan..

(19) 19. 5. OBJETIVOS DE LA PRÁCTICA 5.1.OBJETIVOS Objetivo General. Realizar la supervisión Técnico-administrativa y operativa de proyectos de agua potable y saneamiento básico. Objetivos Específicos. •. Supervisar técnicamente y seguimiento al proyecto asignado.. •. Visitar obras de mantenimiento, adecuación y reparación de sistemas de agua potable y saneamiento básico.. •. Controlar operaciones del proyecto designado.. •. Realizar informes periódicos del proyecto en supervisión..

(20) 20. 6. MARCO REFERENCIAL 6.1.MARCO TEÓRICO El ingeniero civil es el profesional encargado en, planear, proyectar, diseñar, construir y mantener las obras civiles, tales como: urbanizaciones, edificios, unidades de agua potable y alcantarillados, estructuras hidráulicas, vías de comunicación etc. Garantizando la seguridad y economía de estas, bajo un marco de respeto y preservación del medio ambiente. Planificación: En esta fase se toma el resultado de la valoración, hecha en la evaluación; y se traza un proyecto de ejecución en el que se pueda dar solucionar los problemas planteados. Mano de obra. En la contabilidad general de las empresas se entiende por mano de obra el costo total que representa el montante de trabajadores que tenga la empresa incluyendo los salarios y todo tipo de impuestos que van ligados a cada trabajador. La mano de obra es un elemento muy importante, por lo tanto, su correcta administración y control determinará de forma significativa el costo final del producto o servicio. Tipos de mano de obra. Mano de obra directa: Es la mano de obra consumida en las áreas que tienen una relación directa con la producción o la prestación de algún servicio. Es la generada por los obreros y operarios cualificados de la empresa. Mano de obra indirecta Es la mano de obra consumida en las áreas administrativas de la empresa que sirven de apoyo a la producción. Herramienta. Una herramienta es un objeto elaborado a fin de facilitar la realización de una tarea mecánica, que requiere la aplicación correcta de energía. Cuando las.

(21) 21. herramientas se diseñan y fabrican específicamente para cumplir uno o más propósitos, son artefactos y tienen una función técnica. Muchas herramientas, pero no todas, son combinaciones de máquinas simples que proporcionan una ventaja mecánica. Herramientas menores Son las utilizadas por los oficiales y auxiliares en las actividades diarias, se utilizan simplemente como ayuda mecánica, herramientas como: martillos, picos, palas, barras, hilos, puntillas, fluxómetro, etc. Materiales. Los materiales de construcción son las materias primas o manufacturas requeridas para realizar una obra de ingeniería civil, abarca una amplia gama de productos y son clasificados por su uso y características físicas. Maquinaria de construcción. Son un grupo de máquinas utilizadas con la finalidad ya sea de retirar parte de la capa del suelo, de forma de modificar el perfil de la tierra según los requerimientos del proyecto, transportar materiales, elementos a incorporar en la construcción, cargar y descargar materiales de construcción, conformar el terreno. 6.2.MARCO LEGAL Decretos. Tabla 1. Tabla de Decretos DECRETO Decreto–ley 2811 del 18 de Decreto 948 del 5 de junio de 1995.. CONTENIDO Por el cual se dicta el código nacional de recursos naturales renovables y de Por el cual se reglamenta parcialmente la Ley 23 de 1973, el Decreto Ley 2811 de 1974 y la Ley 99 del 93 en relación a la Prevención. EXPEDIDO Presidente de la republica Ministerio del Medio Ambiente.

(22) 22. y control de la contaminación Atmosférica y la protección de la calidad del aire Decreto 2107 Del 30 de Por medio del cual se Noviembre de 1995. modifica parcialmente El Decreto 948 de 1995 que contiene el Reglamento de Protección y Control de la Calidad del Aire. Decreto 1220 Del 21 de Por el cual se reglamenta el abril de 2005. Título VI de la Ley 99 de 1993 sobre licencias ambientales. Decreto 500 del 20 de Por el cual se modifica el Febrero de 2006 Decreto 1220 del 21 de abril de 2005, reglamentario del Título ambientales. Fuente: Informe Consorcio Juan Pablo 2. Presidencia de la República. Ministerio de Ambiente, vivienda y Desarrollo territorial Ministerio de Ambiente, vivienda y Desarrollo territorial. Leyes Tabla 2. Tabla de Leyes LEY Ley 99 de1993. Ley 373 del 6 de Junio de1997. Ley 9 del 24 de Enero de 1979.. CONTENIDO Por la cual se crea el MINISTERIO DEL MEDIO AMBIENTE se reordena el sector publico encargado de la gestión y conservación del medio ambiente y los recursos naturales renovables se organiza el sistema nacional ambiental–SINA-y se dictan otras disposiciones. Por la cual se establece el programa para el uso eficiente y ahorro del agua. Por la cual se dictan medidas sanitarias. EXPEDIDO Congreso de Colombia. Congreso de Colombia. Congreso de Colombia. Fuente: Informe Consorcio Juan Pablo 2 Resoluciones. Tabla 3. Tabla de Resoluciones. RESOLUCIÓN. Resolución 541 de1994. CONTENIDO Por medio de la cual se regula el cargue, descargue, transporte, almacenamiento y disposición final de escombros, materiales, elementos, concretos y agregados sueltos, de. EXPEDIDO Ministerio del medio ambiente.

(23) 23. Construcción, de demolición y capa orgánica, suelo y subsuelo de excavación.. Fuente: Informe Consorcio Juan Pablo 2. 7. DESCRIPCION DE LA EMPRESA 7.1.RESEÑA HISTÓRICA. ‘’ creada el 01 de agosto de 2003, mediante Ordenanza No.512 de 2003 y el Decreto No.0306 de 2003, como una Empresa descentralizada del orden departamental, adscrita a la Secretaría de Planeación Departamental, con el carácter de Empresa Industrial y Comercial del Estado, con autonomía administrativa y financiera y patrimonio propio. La Asamblea Departamental otorgó facultades al Gobernador, mediante Ordenanza No.549 del 30 de julio de 2004, para transformar la Empresa de Servicios Públicos del Meta S.A E.S. P, Empresa Industrial y Comercial del Estado, en una Sociedad por Acciones”. (EDESA S.A. E.S.P., 2003) Localización. La empresa está localizada en el municipio de Villavicencio en la Transversal 23 Numero 23-02 Barrio NOGAL. Ilustración 1. Localizacion EDESA S.A. E.S.P..

(24) 24. Fuente: Google Earth. 7.2.PLANEACIÓN ESTRATÉGICA. MISIÓN DE LA EMPRESA. Gestionamos, administramos y operamos los servicios públicos domiciliarios de acueducto, alcantarillado y aseo en los municipios del Departamento del Meta socios de la empresa, garantizando a los habitantes de la zona urbana el acceso a estos servicios. Así mismo apoyamos el mejoramiento del sector en todo el Departamento. Está gestión la realizamos con la integración de los esfuerzos y recursos del Departamento y sus municipios y bajo estándares de calidad exigidos, buscando la protección del ambiente. (EDESA S.A. E.S.P., 2003) VISIÓN DE LA EMPRESA. Edesa S.A. E.S.P., en el 2020 será una empresa reconocida por su capacidad técnica en la gerencia de proyectos, interventoría de obra, gestión de recursos, administración y operación de servicios públicos domiciliarios de acueducto, alcantarillado y aseo, pionera en Colombia y América latina, como esquema alternativo de gestión en municipios; operara con óptimos niveles de calidad,.

(25) 25. contando con un personal competente capaz de asumir cambios para brindar un servicio integro a nuestros clientes. (EDESA S.A. E.S.P., 2003) OBJETIVO ESTRATÉGICO DE LA EMPRESA. . Implementar el Plan Departamental de Agua para alcanzar coberturas del 100% en 28 municipios del Departamento.. . Mantener la excelencia operativa de la Empresa.. . Operar los servicios de acueducto, alcantarillado y aseo en condiciones óptimas y manteniendo como principio los estándares de cobertura, calidad y continuidad en los municipios operados.. . Fortalecer el esquema de administración satisfacción del cliente. o. Diseñar e implementar esquemas tarifarios que permitan eliminar el rezago existente y garantizar la sostenibilidad de los servicios.. o. Incrementar el número de suscriptores atendidos por la Empresa de Servicios Públicos del Meta S A E.S.P. EDESA SA. E.S.P. por medio de la operación del sistema de acueducto y alcantarillado.. o. Incrementar el número de municipios socios por la Empresa de Servicios Públicos del Meta S A E.S.P. EDESA S A E.S.P.. . Canalizar recursos para la ejecución de obras de infraestructura en los municipios socios, con el objeto de optimizar ampliar la cobertura de los servicios de acueducto, alcantarillado y aseo hasta alcanzar coberturas mínimas del 95% como mínimo en un lapso no mayor de 10 años, de acuerdo con el plan de inversiones establecido por los municipios..

(26) 26. . Implementar un esquema eficiente, oportuno y eficaz para la atención del usuario: Oficina de PQR’S- que incluya puntos de atención en cada uno de los municipios, a través de la caracterización de esta actividad.. . Trabajar la protección ambiental del entorno y del recurso hídrico. o Diseñar e implementar acciones de capacitación y divulgación sobre el uso racional del agua. o Incorporar a la comunidad agente corresponsable en la prestación y viabilidad del servido, de forma en que se constituya en un aliado estratégico. o Realizar transferencia tecnológica a los municipios en materia de gestión se servidos públicos. (EDESA S.A. E.S.P., 2003) FICHA TÉCNICA DE LA EMPRESA.. Tabla 4. Ficha Técnica EDESA S.A E.S. P NOMBRE DE LA EMPRESA. EDESA S.A. E.S.P.. NIT. 822.006.587-0. PORTAFOLIO DE SERVICIOS.      . LOGO. Fuente: EDESA S.A. E.S.P.. Servicio de Acueducto Servicio de Alcantarillado Venta de Agua en Bloque Instalación de Equipos de Medida Servicio de Aseo Alquiler de Equipo a Presión (Alcantarillado).

(27) 27. 8. IDENTIFICACIÓN DEL PROYECTO. 8.1.NOMBRE DEL PROYECTO. Interventoría técnica, administrativa y financiera para los proyectos construcción alcantarillado sanitario para los barrios Villa Hermosa, Juan Pablo II y Quintas de San Fernando en el municipio de Villavicencio — meta. (EDESA S.A. E.S.P.,2018, Acta de Inicio Contrato de Interventoría No.134 de 2018) 8.2.DESCRIPCIÓN GENERAL DEL PROYECTO. La empresa de servicios públicos del meta "EDESA S.A E.S.P "junto con el consorcio interventores Ingesan celebraron mediante contrato de obra civil N° 134 del 2018, cuyo objeto " interventoría técnica, administrativa y financiera para los proyectos construcción alcantarillado sanitario para los barrios villa hermosa, juan pablo ii y quintas de san Fernando en el municipio de Villavicencio — Meta." Con un plazo de ejecución de Catorce (14) meses contados a partir del acta de inicio previos los requisitos de perfeccionamiento. El proyecto se encuentra registrado en el Banco de Programas y Proyectos de inversión Departamental BPPID bajo el No. 2017005500376, según certificación de fecha octubre 27 de 2017. 8.3.LOCALIZACIÓN DEL PROYECTO. El proyecto antes mencionado se está llevando a cabo en la comuna 8 de la ciudad de Villavicencio departamento del Meta, en las siguientes zonas las cuales están plasmadas.

(28) 28. Ilustración 2. Localización del proyecto. Fuente: Google. Ilustración 3. Localización detallada del proyecto. Fuente: Informe de Consorcio Interventoría Ingesan.

(29) 29. 8.4.ORGANIGRAMA DE PROYECTO Ilustración 4. Organigrama de proyecto. Fuente: Informe de Consorcio Interventoría Ingesan. 8.5.DESARROLLO DE LAS PRÁCTICAS 8.6.DESCRIPCIÓN DE LAS ACTIVIDADES Y FUNCIONES DESARROLLADAS El ingeniero Johan Emerzon Herrán jefe inmediato presento a la ingeniera Sandra Liliana Aguirre posada directora de interventoría del proyecto, quien expuso las diferentes funciones que debe realizar interventoría en la obra y señaló en cuales se debía apoyar: Actividades de interventoría. La interventoría continúa ejerciendo su función por medio del control y vigilancia del desarrollo de la obra, tanto en la parte técnica como en la administrativa y financiera..

(30) 30. . Asistir a comités con la comunidad, Contratista, EDESA SA ESP, EAAV y otras entidades que intervengan bien sea de forma directa o indirecta en el avance de las actividades.. . Realizar el análisis técnico del proyecto en ejecución en relación con el RAS.. . Realizar el seguimiento y control financiero de los recursos invertidos mediante el avance de obra.. . Mantener informada a la empresa contratante del avance de actividades de obra ejecutadas.. . Revisar de cada uno de los trabajos en la instalación de tubería y construidos pozos.. . Realizar el debido seguimiento y control para que el desarrollo del contrato en cuanto a su ejecución sea acorde a las especificaciones técnicas, planos y memorias de obra contratadas.. . Velar por el respectivo seguimiento ambiental durante la ejecución del contrato con el fin de evitar impactos y riesgos negativos.. . Mediciones directas en terreno con el fin de verificar las cantidades contratadas.. . Verificación de la correcta señalización de la obra y cerramientos.. . Registro del personal empleado en cada una de las actividades del proyecto.. . Verificación y recibo de cada actividad desarrollada.. . Revisión de los materiales empleados en las labores constructivas.. . Solicitud al contratista y verificación del cumplimiento de las normas vigentes de seguridad social integral de todo el personal que se vincule a la obra.. . Revisión del diseño de mezclas y verificación en obra de la dosificación en la construcción de concretos de 3000PSI y 4000PSI.. . Llevar control en la programación de obra vs lo ejecutado..

(31) 31. . Llevar el respectivo seguimiento financiero al contrato de obra, verificar cantidades ejecutadas, soportadas mediante memorias de cálculo requisito para parciales.. . Revisar órdenes de pago y control de desembolsos del anticipo.. . Elaboración de informes ejecutivos y detallados.. . Vigilar a través de la profesional en salud ocupacional en cuanto al cumplimiento del sistema de gestión de la seguridad en salud y en el trabajo establecido en el Decreto único del sector trabajo N° 1072 de 2015.. . Verifico del cumplimiento de las obligaciones contractuales de la firma contratista de obra.. . Se diligencio diariamente el libro de bitácora en obra del cual se anexarán copias en las respectivas parciales generadas y el original será anexo del informe final.. . Se solicitó al contratista de obra informe mensual.. . Se realizan recomendaciones técnicas de obra que atribuyen al desempeño de la firma contratista y benefician a los usuarios del proyecto.. . Velar por que se desempeñen personas idóneas en la ejecución del contrato.. . Llevar el consecutivo registro fotográfico de actividades diarias ejecutadas.. . Realizar el balance de mayores y menores cantidades de obra, encontrando siempre el equilibrio financiero de la obra.. . Acatar recomendaciones por parte de la empresa contratante. Actividades desarrolladas en la práctica. . Realizar el análisis técnico del proyecto en ejecución en relación con el RAS..

(32) 32. Inspección visual del diseño y proceso constructivo de acuerdo con la norma RAS vigente, en excavaciones, instalación de tubería, construcción de domiciliarias y construcción de pozos. POZO DE INSPECCION EN CONCRETO DE 4.000 PSI Ilustración 5. Pozo de Inspección vista corte "CORTE" 0.01 1.6 0.41. A CL. 0.06. A. 0.2. CL. CL. TAPA 0.6. Ø1.6 0.64. B. A. B. CL. CL. CL. CL. A. VARIABLE. 0.60. CONCRETO 4.000 p.s.i Codo de 90º. CL. PLACA CORTE A-A. Tuberia sanitaria =2" P.V.C. 1.2. C. A 1#3 B 1#3 C 1#3 D 1#3 E 1#3. C. A. CL. CL. CONCRETO 4.000 p.s.i DETALLE DE EMPATE Ø. A 1#3 I CL. CL. Ø8"-30". 0.2. CONCRETO 4.000 p.s.i 1.6. REFUERZO CARA SUPERIOR -PLACA CUBIERTA-. Fuente: Contrato 0134 de 2018.

(33) 33. Ilustración 6. Herraje de tapa 0,05. VARILLA Ø+2205 Nº4 @ 0.08 EN CADA SENTIDO (SOLDADAS A LAS PLATINAS DE LA TAPA). 0,05 0,005. 0,005. A. PLATINA DE 50mm x 3.18mm (2"x1-8"). CONCRETO 3000PSI. (0,10x0,20x0,40). GANCHO Ø+2205 Nº5 (CON NIPLE EN PVC). A 15%. 0,10. B T. HERRAJE DE LA TAPA. SECCIÓN A-A. Fuente: Contrato 0134 de 2018 PROFUNDIDAD H (m). Ilustración 7. Pozo de inspección 0,05. @ 0.08 EN CADA SENTIDO ATINAS DE LA TAPA). 0,05 0,005. 0,005. A. T. ATINA DE m x 3.18mm (2"x1-8"). 0,10. A TAPA. 0,30. 0,50. 0.80 A 1.20. 0,50. 0,70. NOTA:. LAS 0,10 MEDIDAS ESTAN DADAS EN METROS (EXCEPTO CUANDO SE INDIQUE OTRA UNIDAD). B. 15%. 0,05. 0,05 B T. 0,10. PLANTA. SECCIÓN A-A PROFUNDIDAD. ANCHO LIBRE. ANCHO TOTAL T (m). Fuente:H (m) Contrato 0134 B (m) de 2018. ANCHO TOTAL A (m). MENOR 0.80. 0,30. 0,50. 0,39. 0.80 A 1.20. 0,50. 0,70. 0,59. . NOTA:. Mantener informada a la empresa contratante del avance de actividades de obra. LAS MEDIDAS ESTAN DADAS EN METROS (EXCEPTO CUANDO SE INDIQUE OTRA UNIDAD). ejecutadas. Apoyo en la formulación de informes semanales y mensuales. . Revisión de cada uno de los trabajos en la instalación de tubería y construcción de pozos.. ANCHO TOTAL T (m). MENOR 0.80. 15%. 15%. 0,10. ANCHO LIBRE B (m). TUBERÍA. CONCRETO 3000PSI. (0,10x0,20x0,40). GANCHO Ø+2205 Nº5 (CON NIPLE EN PVC). 0,10.

(34) 34. Control de calidad de la tubería y accesorios. Verificación nivelación de la tubería. Verificación de material de acuerdo con el diseño. Supervisión en la construcción de cada elemento de pozos (placa base, anillo y construcción e instalación de Aero-tapa). Ilustración 9. Instalación línea colectora. Ilustración 8. Instalación línea colectora. Fuente: Propia. Fuente: Propia. Ilustración 10. Control de calidad de tubería. Fuente: Propia.

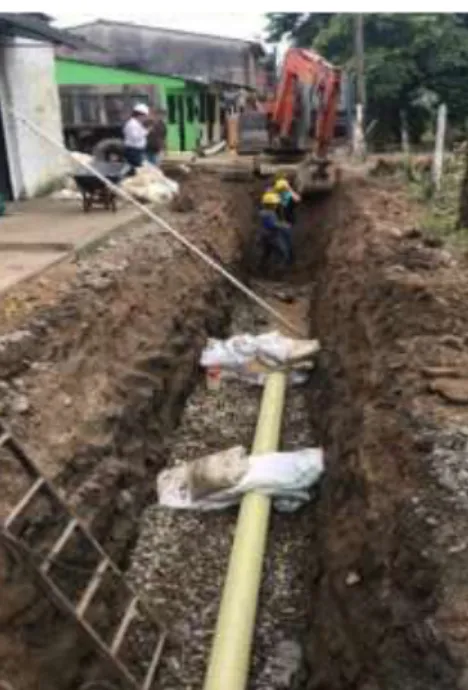

(35) 35. Ilustración 11.Instalación de formaleta y construcción anillo pozo. Fuente: Propia. Ilustración 12. Instalación de formaleta y construcción anillo pozo. Fuente: Propia . Velar por el respectivo seguimiento ambiental durante la ejecución del contrato con el fin de evitar impactos y riesgos negativos. Seguimiento a los permisos ambientales con el fin de que el contratista cumpla con los parámetros exigidos.. . Mediciones directas en terreno con el fin de verificar las cantidades contratadas. Registro ancho de excavación superior e inferior en la actividad para la instalación de tubería, red principal y domiciliaria. Registro longitudes de corte, en andenes para la construcción de cajas de los barrios villa hermosa y quintas de san Fernando..

(36) 36. Verificación de longitudes en cajas domiciliarias de acuerdo con el diseño suministrado por la entidad contratante. Ilustración 13. Toma de medida. Ilustración 14. Toma de medidas. Fuente: Propia . Fuente: Propia. Verificación de la correcta señalización de la obra y cerramientos. Verificación de la señalización en cierre de obra diario, instalación de senderos, lona verde peligro, cinta peligro, maletines, señalización de desvíos y excavación profunda.. Ilustración 15. Señalización en cinta y lona. Fuente: Propia. Ilustración 16. Señalización en cinta y lona. Fuente: Propia.

(37) 37. Ilustración 17. Señalización en cinta. Fuente: Propia . Ilustración 18. Señalización en cinta y lona. Fuente: Propia. Revisión de los agregados y materiales empleados en las labores constructivas. Verificación y control en la dosificación para la mezcla, construcción de pozos y cajas.. Ilustración 19. Dosificación para la mezcla. Fuente: Propia . Revisión granulométrica de los agregados. Supervisión y revisión en el suministro del material de relleno en las excavaciones (material de 2” y 5”).

(38) 38. Ilustración 20. Suministro de material de 2” atraque de tubería. Ilustración 21.Suministro de material de 2” atraque de tubería. Fuente: Propia. Fuente: Propia. Ilustración 22. Material de 5” relleno final. Fuente: Propia . Elaboración de informes ejecutivos y detallados Apoyo en la realización de informes semanales y mensuales.. . Velar por que se desempeñen personas idóneas en la ejecución del contrato. Confirmación del personal en cada frente de trabajo. . Llevar el consecutivo registro fotográfico de actividades diarias ejecutadas. Registrar evidencias de las actividades realizadas en cada frente de trabajo..

(39) 39. 8.7.CRONOGRAMA DE ACTIVIDADES Tabla 5. Cronograma de actividades ACTIVI DAD Realizar el análisis técnico del proyecto en ejecución en relación con el RAS. Mantener informad a a la empresa contratan te del avance de actividad es de obra ejecutada s. Revisión de cada uno de los trabajos en la instalació n de tubería y construid os pozos.. SEMA NA1. SEMA NA2. SEMA NA3. SEMA NA4. SEMA NA5. SEMA NA6. SEMA NA7. SEMA NA8. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x.

(40) 40. Velar por el respectiv o seguimie nto ambiental durante la ejecución del contrato con el fin de evitar impactos y riesgos negativos . Medicion es directas en terreno con el fin de verificar las cantidade s contratad as. Verificac ión de la correcta señalizaci ón de la obra y cerramie ntos. Revisión de los agregado sy materiale s empleado s en las labores. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x. x.

(41) 41. constructi vas.. Velar por que se desempe ñen personas idóneas en la ejecución del contrato.. x. Llevar el consecuti x vo registro fotográfic o de actividad es diarias ejecutada s Fuente: Propia. x. x. x. x. x. x. x. x. x. x. x. x. x. x. 9. DESCRIPCIÓN DEL PROYECTO GENERAL Tabla 6. Información del Contratista. CONTRATISTA. Consorcio Interventoría Ingesan Nit. 901198334-3 Rep. Legal. Johann Leonardo Acosta Betancourt C.C. No. 86.052.574 de Villavicencio. Fuente: Minuta del Contrato 9.1.ALCANCE DEL PROYECTO Construcción de alcantarillado sanitario para los barrios Villa Hermosa, Juan Pablo II y Quintas de San Fernando.

(42) 42. Tabla 7. Alcance del proyecto CANTIDADES CONTRACTUALES MODIFICACION N° 1 15 DE MARZO ITE. CANTID DESCRIPCION. VALOR. UND.. M. VALOR AD. UNITARIO. M. 8440,31. $. 3.298 $. 27.836.142. M3. 2534,03. $. 20.747 $. 52.573.520. M3. 50613,88. $. 13.693 $. 693.055.859. M3. 14584,55. $. 30.060 $. 438.411.573. M3. 49609,02. $. 22.657 $. 1.123.991.566. M2. 4755,00. $. 28.631 $. 136.140.405. RED DE ALCANTARILLADO 1.0 SANITARIO ACTIVIDADES 1.1 PRELIMINARES Localización y replanteo para 1.1.1 redes de alcantarillado 1.2. EXCAVACIONES Excavación manual en. 1.2.1 conglomerado h < 1.50m Excavación mecánica en 1.2.2 conglomerado h < 3.0m Excavación mecánica en 1.2.3 conglomerado húmedo h>3.0m 1.2.4 Retiro sobrantes de excavación Entibado TIPO 2 (formaleta 1.2.5 madera 1/7 utilizaciones).

(43) 43. Manejo de aguas en excavaciones, (incluye 2 1.2.6. $ MES. 9,00. motobombas 3", y 2 motobombas. $. 93.463.200. 10.384.800. 4") 1.3. DEMOLICIONES. 1.3.1 Corte de pavimento flexible. M. 2006,60. $. 8.531 $. 17.118.305. M2. 1608,15. $. 8.106 $. 13.035.664. 5102,68. $. 6.850 $. 34.953.358. M. 383,23. $. 8.708 $. 3.337.167. M. 220,81. $. 10.128 $. 2.236.364. M. 485,39. $. 15.371 $. 7.460.930. Demolición de pavimento flexible 1.3.2 (incluye retiro de escombros) 1.4. INSTALACIÓN DE TUBERÍA Instalación de tubería PVC para. 1.4.1 alcantarillados 8" (inc. nivelación M de precisión) Instalación de tubería PVC para 1.4.2 alcantarillados 10" (inc. nivelación de precisión) Instalación de tubería PVC para 1.4.3 alcantarillados 12" (inc. nivelación de precisión) Instalación de tubería PVC para 1.4.4 alcantarillados 18" (inc. nivelación de precisión).

(44) 44. Instalación de tubería PVC para 1.4.5 alcantarillados 20" (inc.. M. 242,68. $. 20.208 $. 4.904.077. $. 18.369.453. nivelación de precisión) Instalación de tubería PVC para 1.4.6 alcantarillados 24" (inc.. M. 281,30. $. 65.302. M. 417,17. $. 70.747 $. 29.513.526. M. 1115,05. $. 78.380 $. 87.397.619. M3. 0,00. $. 52.911 $. M3. 16068,42. $. 14.905 $. 239.499.800. M3. 25224,06. $. 50.138 $. 1.264.683.920. nivelación de precisión) Instalación de tubería PVC para 1.4.7 alcantarillados 27" (inc. nivelación de precisión) Instalación de tubería PVC para 1.4.8 alcantarillados 30" (inc. nivelación de precisión) 1.5. RELLENOS Arena para base de tubería. 1.5.1 (incluye cargue, acarreo y. -. compactación) Relleno MATERIAL seleccionado proveniente de la 1.5.2 excavación (incluye compactación c/0.20m). 1.5.3. Relleno MATERIAL seleccionado tamaño máximo 2".

(45) 45. (incluye cargue, acarreo y compactación c/0.20m) REPOSICIÓN DE 1.6 PAVIMENTOS Subbase triturada tamaño máximo 1.6.1 2" (incluye acarreo, conformación M3. 719,00. $. 72.853 $. 52.381.307. M3. 627,00. $. 84.820 $. 53.182.140. M2. 6538,00. $. 66.160 $. 432.554.080. $. 187.682.544. 5.538 $. 24.765.991. y compactación c/0.30m) Base triturada tamaño máximo 1 1/2" (incluye acarreo, 1.6.2 conformación y compactación c/0.10m) Carpeta asfáltica, e=0.10m 1.6.3 (incluye imprimación) CONEXIONES 1.7 DOMICILIARIAS Caja inspección 0.70x0.70m, concreto ref. 3000 PSI elab. en 1.7.1. $ UN. 882,00. obra, h=0.70m, e=0.07m (inc.. 212.792. excavación, formaleta 1/3 usos) Instalación de tubería PVC para 1.7.2 alcantarillados 6" (inc. nivelación M de precisión). 4472,01. $.

(46) 46. Suministro e instalación de Kit Silla Yee 8 x 6" de PVC para 1.7.3. $ UN. 522,00. alcantarillados (incluye. $. 107.065.854. $. 1.952.968. $. 2.791.090. $. 725.816. $. 1.485.842. $. 7.639.890. 205.107. acondicionador y adhesivo) Suministro e instalación de Kit Silla Yee 10 x 6" de PVC para 1.7.4. $ UN. 8,00. alcantarillados (incluye. 244.121. acondicionador y adhesivo) Suministro e instalación de Silla Yee 18 x 6" de PVC para 1.7.5. $ UN. 5,00. alcantarillados (incluye. 558.218. acondicionador y adhesivo) Suministro e instalación de Silla Yee 20 x 6" de PVC para 1.7.6. $ UN. 1,00. alcantarillados (incluye. 725.816. acondicionador y adhesivo) Suministro e instalación de Silla Yee 27 x 6" de PVC para 1.7.7. $ UN. 2,00. alcantarillados (incluye. 742.921. acondicionador y adhesivo). 1.7.8. Suministro e instalación de Silla Yee 30 x 6" de PVC para. $ UN. 10,00 763.989.

(47) 47. alcantarillados (incluye acondicionador y adhesivo) 1.8. POZOS DE INSPECCIÓN Placa cubierta - pozo inspección D=1.20m (concreto f'c=28MPa $. 1.8.1 reforz. elab. obra, e=0.20m, inc.. UN. 97,00. $. 121.752.266. $. 40.840.680. $. 141.048.174. $. 78.672.791. 1.255.178 tapa HD seguridad antirrobo - con logo EAAV-ESP) Placa cubierta - pozo inspección D=1.50m (concreto f'c=28MPa $ 1.8.2 reforz. elab. obra, e=0.20m, inc.. UN. 30,00 1.361.356. tapa HD seguridad antirrobo - con logo EAAV-ESP) Cilindro pozo inspección D=1.20m (concreto impermeable. $ 1.8.3 f'c =28MPa elab. en obra,. M. 203,76 692.227. e=0.20m, incluye escalera gato var. #6) Cilindro pozo inspección D=1.50m (concreto impermeable. $ 1.8.4 f'c =28MPa elab. en obra,. M. 94,73 830.495. e=0.20m, incluye escalera gato var. #6).

(48) 48. Placa Circular Base - Pozo Inspección D=1.20m (concreto f'c 1.8.5. $ UN. 97,00. = 28MPa reforz. elab. en obra,. $. 48.902.744. $. 19.608.750. $. 12.875.262. $. 3.670.146. $. 8.701.440. $. 13.146.464. $. 1.204.518. 504.152. e=0.20m) Placa Circular Base - Pozo Inspección D=1.50m (concreto f'c 1.8.6. $ UN. 30,00. = 28MPa reforz. elab. en obra,. 653.625. e=0.20m) Cañuela pozo de inspección para $ 1.8.7 tuberías entre 8" y 14" (concreto. UN. 79,00 162.978. f'c = 28MPa elab. en obra) Cañuela pozo de inspección para $ 1.8.8 tuberías entre 16" y 24" (concreto UN. 18,00 203.897. f'c = 28MPa elab. en obra) Cañuela pozo de inspección para $ 1.8.9 tuberías entre 27" y 33" (concreto UN. 30,00 290.048. f'c = 28MPa elab. en obra) Cámara de caída para colectores 1.8.1. $ de 8" a 12" (bajante 8", concreto. M. 32,00. 0. 410.827 simple f'c = 21MPa elab. obra). 1.8.1 Cámara de caída para colectores 1. de 20" a 30" (bajante 16",. $ M. 1,50 803.012.

(49) 49. concreto simple f'c = 21MPa elab. obra) 2. CRUCE SUBFLUVIAL ACTIVIDADES. 2.1 PRELIMINARES Localización y replanteo para 2.1.1. M2. 702,00. $. 4.235 $. 2.972.970. M3. 1166,00. $. 23.060 $. 26.887.960. M3. 2722,00. $. 30.060 $. 81.823.320. M3. 30000,00. $. 11.688 $. 350.640.000. M3. 246,00. $. 22.657 $. 5.573.622. estructuras hidráulicas 2.2. EXCAVACIONES Excavación mecánica en. 2.2.1 conglomerado húmedo h<3.0m Excavación mecánica en 2.2.2 conglomerado húmedo h>3.0m excavación mecánica bajo agua en conglomerado para conformación de canales de desviación o conducción: (1) para 2.2.3 construcción de canales de desviación, con sección de 40 m2, taludes 1:1(no incluye cargue ni retiro) 2.2.4 Retiro sobrantes de excavación.

(50) 50. Entibado TIPO 2 (formaleta 2.2.5. M2. 1782,00. $. 28.631 $. 51.020.442. $. 41.539.200. madera 1/7 utilizaciones) Manejo de aguas en excavaciones, (incluye 2 2.2.6. $ MES. 4,00. motobombas 3", y 2 motobombas. 10.384.800. 4") 2.3. INSTALACIÓN DE TUBERÍA suministro e instalación de tubería. 2.3.1 sanitaria de ventilación PVC 4",. M. 4,00. $. 31.677 $. 126.708. UN. 4,00. $. 18.123 $. 72.492. M. 108,00. $. 20.208 $. 2.182.464. M. 108,00. $. 65.302 $. 7.052.616. M. 108,00. $. 70.747 $. 7.640.676. 200mm suministro e instalación codo 90° 2.3.2 sanitario PVC 4" Instalación de tubería PVC para 2.3.3 alcantarillados 20" (inc. nivelación de precisión) Instalación de tubería PVC para 2.3.4 alcantarillados d=24" (inc. nivelación de precisión) Instalación de tubería PVC para 2.3.5 alcantarillados d=27" (inc. nivelación de precisión) 2.4. RELLENOS.

(51) 51. Relleno MATERIAL seleccionado proveniente de la 2.4.1. M3. 3642,00. M3. 1,00. $. 14.905 $. 54.284.010. $. 452.060. $. 15.612.072. $. 188.314.238. excavación (incluye compactación c/0.20m) 2.5. CONCRETOS Concreto 2000 PSI para solados, $. 2.5.1 elab. en obra (inc. formaleta 1/4. 452.060 usos y colocación) Concreto impermeable. 4000PSI para cámara alc, elab. obra, 2.5.2. $ M3. 13,40. elevaciones h<3.0m (inc.. 1.165.080. formaleta 1/4 usos y colocación) Concreto 3500 PSI para cárcamo $ 2.5.3 de tubería (inc. formaleta 1/4 usos M3. 259,00 727.082. y colocación) Cinta PVC d=22cm (incluye 2.5.4. M. 21,60. $. 32.774 $. 707.918. KG. 5305,00. $. 4.629 $. 24.556.845. instalación) 2.6. ACERO Acero de refuerzo 60.000 PSI,. 2.6.1 elevaciones h<3.0m (incluye amarre y figuración) 2.7. OBRAS COMPLEMENTARIA.

(52) 52. suministro e instalación tapa de seguridad rexess clase d - 400 o 2.7.1. $ UN. 2,00. similar con sistema antirrobo y. $. 1.690.420. $. 1.008.420. 845.210. logo eaav-esp suministro e instalación rejilla de $ 2.7.2 cribado ángulo 1" platina. UN. 2,00 504.210. 3/4"x1/8". Relleno material crudo rio TAM NP-1. M3. 22046,02. $. 32.106 $. 707.809.518. M3. 925,54. $. 72.886 $. 67.458.908. $. 64.682.739. MAX. 5" incluye transporte 5km Grava triturada 1 1/2". Incluye NP-2 suministro transporte e instalación. Suministro e instalación de silla tee 8x6 para alcantarillado NP-3. $ UND 253,00. (incluye semicodo 6". 255.663. acondicionador y adhesivo) NP-4 corte de pavimento rígido. m. 2239,32. $. 7.848 $. 17.574.151. M2. 311,39. $. 22.776 $. 7.092.219. $. 34.383.372. Demolición de pavimento rígido NP-5 (incluye retiro escombros) Pavimento rígido, concreto de NP-6. $ M2. 3000psi elb, en obra (e=0,15). 311,39 110.419.

(53) 53. Deshincado de postes de 12m con NP-7. $ UND 8,00. lampara y red eléctrica de AP. $. 3.194.616. $. 3.364.160. $. 7.072.352. 11.875 $. 6.617.700. $. 23.748.722. $. 27.702.266. 399.327 $. NP-8 Maniobra de línea viva. HR. 8,00 420.520 $. NP-9 Alquiler de grúa telescópica. HR. 32,00 221.011. Demolición manual de pisos y NPandenes (incluye retiro de. M2. 557,28. $. 10 escombros) Concreto 3000 PSI para placa NP-. $ piso o andenes, elab. en obra (inc. M3. 38,90. 11. 610.507 formaleta 1/4 usos y colocación) Reposición de anden en tableta. NP-. $ enchape incluye demolición y. 12. M2. 162,72 170.245. retiro ALCANTARILLADO 1 SANITARIO COSTO DIRECTO DE LA OBRA:. $ 7.485.492.383,03. A.I.U. 31%:. $ 2.245.647.715,00. COSTO TOTAL:. $ 9.731.140.098,03. 4. SUMINISTRO DE TUBERIA.

(54) 54. Suministro de tubería PVC para 4.1.1. M. 4472,01. $. 38.817 $. 173.590.012. M. 5102,68. $. 53.298 $. 271.962.639. M. 383,23. $. 79.961 $. 30.643.454. $. 26.329.164. $. 123.569.130. $. 111.253.230. $. 172.823.117. $. 266.896.646. $. 738.193.206. $. 1.915.260.597. $. 325.594.302. alcantarillados 6" Suministro de tubería PVC para 4.1.2 alcantarillados 8" Suministro de tubería PVC para 4.1.3 alcantarillados 10" Suministro de tubería PVC para 4.1.4. $ M. 220,81. alcantarillados 12". 119.239. Suministro de tubería PVC para 4.2.4. $ M. 485,39. alcantarillados 18". 254.577. Suministro de tubería PVC para 4.2.5. $ M. 350,68. alcantarillados 20". 317.250. Suministro de tubería PVC para 4.2.5. $ M. 389,30. alcantarillados 24". 443.933. Suministro de tubería PVC para 4.2.5. $ M. 525,17. alcantarillados 27". 508.210. Suministro de tubería PVC para 4.2.6. $ M. alcantarillados d=30". 1115,05 662.027. COSTO DIRECTO DE LA AVANCE DE SUMINISTRO. OBRA: ADMINISTRACION 17%:.

(55) 55. COSTO TOTAL: AVANCE DE ACTIVIDADES + SUMINISTRO. $. 2.240.854.899. $. 11.971.994.997. Fuente: Informe mensual de interventoría 9.2.FINALIDAD DEL PROYECTO El proyecto tiene como finalidad mejorar la calidad de vida de los habitantes y dar el manejo adecuado a la disposición final de las aguas en red sanitaria de los barrios quintas de san Fernando, juan pablo II y Villa hermosa en el área urbana de Villavicencio Meta, lo anterior con el remplazo de la tubería existente de gres en tubería de PVC, como lo es el caso del barrio juan pablo II y la construcción del sistema de recolección de aguas residuales en los barrios Villa Hermosa y Quintas de san Fernando.. 10. INFORMACIÓN DEL CONTRATO. Tabla 8. Ficha técnica del contrato FECHA DEL 134 DE 2018 CONTRATO: INTERVENTORÍA TÉCNICA, ADMINISTRATIVA Y FINANCIERA PARA LOS PROYECTOS CONSTRUCCIÓN OBJETO:. ALCANTARILLADO SANITARIO PARA LOS BARRIOS VILLA HERMOSA, JUAN PABLO II Y QUINTAS DE SAN FERNANDO EN EL MUNICIPIO DE VILLAVICENCIO — META. CONTRATISTA:. CONSORCIO INTERVENTORES INGESAN. MUNICIPIO:. VILLAVICENCIO. Fuente: Acta de inicio del Contrato No. 0134 de 2018.

(56) 56. DEPARTAMENTO. META. VALOR DEL $ 838.161.435 CONTRATO: PLAZO DE CATORCE (14) MESES EJECUCION: VALOR ANTICIPO. $ 335.264.574. % ANTICIPO. 40%. FECHA DE ANTICIPO. 03/10/18. FECHA ACTA INICIO. 13 DE AGOSTO DE 2018. FECHA TERMINACIÓN. 12 DE OCTUBRE DE 2019. 10.1. LOCALIZACIÓN GEOGRÁFICA El proyecto en estudio se ubica al sur de la ciudad de Villavicencio, limita al norte con el río Ocoa, al este con la vía que comunica a Villavicencio con el municipio de Puerto López y al sur con el conjunto cerrado Balmoral. En la Figura 1 se puede apreciar la localización específica del proyecto, que se localiza en los barrios Villa Hermosa, Juan Pablo y San Fernando.

(57) 57. Ilustración 23. Localizacion Geografica. Fuente: Google Earth 11. PROCESO CONSTRUCTIVO 11.1. LOCALIZACIÓN Y REPLANTEO PARA REDES DE ALCANTARILLADO “Se entenderá por localización y replanteo de las obras, los levantamientos topográficos que ejecutará el Contratista para localizar los mojones de referencia de la poligonal base utilizada en el diseño; para establecer los mojones BM para el control altimétrico; y todos los levantamientos necesarios para el establecimiento de los ejes de las obras, el control de la construcción y la medición periódica de las cantidades de obra. Por lo anterior la comisión topográfica deberá estar a disposición durante toda la etapa de construcción de la obra. El Contratista deberá suministrar los equipos adecuados y el personal entrenado para ejecutar el replanteo con la precisión requerida y a satisfacción de la Interventoría. Complementariamente, el Contratista deberá suministrar los materiales para construir los mojones de referencia planimétricos y altimétricos, las estacas de madera y las libretas de campo”. (Ing. Tito Alejandro Saavedra ,2016,Especificaciones Técnicas Contrato 069 de 2016).

(58) 58. 11.2. EXCAVACIÓN “Estos trabajos consisten en las operaciones necesarias de limpieza del terreno, explanación, excavación y perfilado de taludes de las zanjas para la instalación de tuberías de Acueducto y Alcantarillado, obras de cruce y en general, cuantas zanjas sean necesarias realizar, de acuerdo con la definición de secciones y rasantes contenidas en los Planos o como lo indique el interventor. La parte de la obra que se especifica en esta Sección comprende el suministro de toda la mano de obra, materiales y equipo y la ejecución de todos los trabajos necesarios para llevar a cabo las excavaciones requeridas para la obra, y establece las normas para medida y pago de la parte de esta relacionada con estas excavaciones”. (Ing. Tito Alejandro Saavedra ,2016, Especificaciones Técnicas Contrato 069 de 2016) 11.3. RELLENOS “Este trabajo consiste en el suministro, transporte, colocación en capas y compactación a la densidad específica del material de relleno, el material deberá cumplir con los requisitos establecidos por el Interventor y provenir de la excavación o de otras fuentes. Incluye mano de obra, equipo y maquinaria necesaria para adelantar esta actividad”. (Ing. Tito Alejandro Saavedra ,2016, Especificaciones Técnicas Contrato 069 de 2016) 11.4. DEMOLICIONES “Se refiere a los cortes realizados en los sectores donde se hará intervención del pavimento flexible, con el propósito de separar o dilatar estos sectores y afectar lo menos posible la carpeta en los sitios que deban permanecer inalterados o sin intervención. Este corte debe hacerse con máquina de corte especializada para esta actividad. Los cortes que realice el contratista por fuera de lo estipulado en el objeto del contrato, o que no estén debidamente aprobados por la interventoría no serán tomados en cuenta para el pago de este ítem y además serán susceptibles de reparación con cargo al contratista”. (Ing. Tito Alejandro Saavedra ,2016, Especificaciones Técnicas Contrato 069 de 2016).

(59) 59. 11.5. PAVIMENTOS (CARPETA ASFALTICA). Es la capa superior de un pavimento flexible que proporciona la superficie de rodamiento para los vehículos y que se elabora con materiales pétreos y productos asfalticos. Las características más importantes que deben tener a satisfacción los materiales pétreos para las carpetas asfálticas son granulometría, dureza forma de partícula y adherencia con el asfalto. La granulometría es de mucha importancia y debe satisfacer las normas de granulometría cambia, también cambia la superficie a cubrir. Ya que la superficie por revestir resulta afectada al aumentar o disminuir los finos que cuando hay cambio en las partículas gruesas. Las especificaciones toleran más los cambios en estas que en aquellos. Al estudiar cada tipo de carpeta asfáltica, se menciona la granulometría necesaria y las tolerancias correspondientes. Antes de explicar en qué consiste cada una de las carpetas asfálticas, es necesario hacer notar que para construir cualquiera de ellas, se debe contar de antemano con una base debidamente conformada, compactada, impregnada y seca. (Ing. Tito Alejandro Saavedra ,2016, Especificaciones Técnicas Contrato 069 de 2016) 11.6. INSTALACIÓN TUBERÍA (SUMINISTRO E INSTALACION DE TUBERÍA PARA ALCANTARILLADOS (INC. NIVELACIÓN DE PRECISIÓN)) Esta especificación comprende las condiciones generales sobre el suministro, transporte, instalación y forma de pago para la utilización de tubería de policloruro de vinilo (PVC) para alcantarillado. El Contratista deberá suministrar el certificado de conformidad con la norma técnica, expedido por la entidad competente, para todos los lotes de tubería de PVC suministrados para la obra. Se refiere a las actividades de suministro, transporte, almacenamiento, manejo y colocación de tubería para alcantarillado, con los diámetros, alineamiento, cotas y pendientes mostrados en los planos del proyecto, las libretas de topografía o los ordenados por la Interventoría. Comprende además el suministro de materiales y la construcción de las juntas entre tubos y las conexiones de la tubería a cámaras,.

(60) 60. cabezotes u otras obras existentes o nuevas. La tubería utilizada para la construcción de alcantarillados será la indicada en los planos de diseño y debe cumplir con las normas técnicas referenciadas en la especificación correspondiente a cada material en la versión vigente al momento de la construcción. La tubería será inmune al ataque de los elementos presentes en el agua que se va a transportar. La superficie interior de los tubos será lisa y uniforme, libre de resaltos que puedan perturbar la continuidad del flujo. Los requisitos de diseño, la rigidez, los espesores de pared, los diámetros y tolerancias, los ensayos, los criterios de aceptación y rechazo y el rotulado, serán los definidos en las normas técnicas exigidas para cada tipo de tubería. Se deben seguir las recomendaciones de los fabricantes en cuanto a transporte, almacenamiento e instalación de las tuberías. Los extremos de los tubos deben tener un corte normal a su eje con una desviación máxima equivalente al 0,6 % del diámetro nominal. La tubería deberá cumplir todos los requisitos dimensiónales, de rotulado y ensayos establecidos en las normas técnicas especificadas. El Contratista debe garantizar la calidad de los materiales a suministrar, para ello debe disponer de los certificados de calidad y las garantías que le da el proveedor o fabricante, o en su defecto practicar las pruebas necesarias que le solicite la Secretaria de Obras Públicas, según las normas NTC o Reglamento del Sector de Agua Potable y Saneamiento Básico (RAS 2000). 11.7. CONEXIONES DOMICILIARIAS KIT SILLA YEE DE PVC PARA ALCANTARILLADOS. Las tuberías por instalar deben ser de P.V.C, de primera calidad, debidamente certificadas por el proveedor según las Normas ICONTEC NTC 3721 y 3722- 1, 5070. Cuando la tubería se instale bajo tierra deberá cumplir con lo siguiente: . La profundidad será la determinada en los planos sanitarios respectivos, sin embargo, de acuerdo con el sistema constructivo, o barreras del terreno, se podrán hacer modificaciones aprobadas previamente por el interventor..

(61) 61. . El fondo de la brecha debe ser uniforme y parejo, de tal manera que el tubo quede apoyado en toda su longitud y no trabaje a flexión. El material que sirve de “cama” a la tubería lo mismo que el material de relleno alrededor del tubo y hasta una altura que varía de 15 a 30 cm. (según criterio del interventor) sobre la clave de este será cuidadosamente seleccionado y compactado a mano en capas de 10 cm. El material de relleno por encima de este relleno inicial no necesita ser tan seleccionado y puede ser colocado y compactado mecánicamente, siempre asegurándose que no existan piedras grandes o materiales que puedan afectar la estabilidad de la tubería.. . Durante la instalación de la tubería la brecha deberá estar completamente seca. En caso de que algunas aguas corran por la misma brecha esta podrá ensancharse, previa autorización del Interventor para conducir el agua por un costado de está empleando tubería de drenaje. Igualmente se pueden usar bombas sumergibles, pozos puntuales o capas de drenaje como el filtro francés, para remover y controlar el agua en la zanja mientras se ejecutan los trabajos.. . Cuando la brecha quede abierta durante la noche o de un día a otro, o la colocación de tubería se suspenda por motivo de lluvias u otras causas, los extremos de los tubos deben de mantenerse cerrados para evitar que penetren basuras, barro y sustancias extrañas.. 11.8. CAJA DE INSPECCIÓN. “Las cajas de inspección son una solución igualmente sostenible para alcantarillados interiores, facilitando el proceso constructivo y garantizando durabilidad en el tiempo. Las cajas de inspección proporcionan un acceso fácil para la inspección y la limpieza de los Sistemas de Alcantarillado alrededor de edificios y urbanizaciones”. (Ing. Tito Alejandro Saavedra ,2016, Especificaciones Técnicas Contrato 069 de 2016).

(62) 62. Procedimiento. . Consultar las especificaciones, planos y detalles de obra. . Verificar las condiciones de obra, niveles y cotas.. . Coordinar la ubicación de las cajas con las demás estructuras y redes existentes y a construir en la obra. . Excavar, nivelar limpiar y proteger las cajas. . La placa de fondo será en concreto reforzado. . Las paredes serán en ladrillo reconocido, pañetadas con mortero de arena lavada e impermeabilizada íntegramente. Las esquinas serán en media caña. . El flujo se encauzará desde las bocas de entrada hasta la boca de salida mediante cañuelas de sección circular en el fondo de la caja, de altura no menor de 2/3 del diámetro del tubo de salida. . Las tapas serán en concreto reforzado, con marcos en platina de hierro que irán colocados como remate superior sobre el muro de la caja debidamente anclado con pernos, el Angulo será de 2” x 1/8”. las zonas de calzadas, patios, parqueaderos, jardines, etc. Las tapas podrán dejarse a la vista.. . En las tapas se preverán pases en tubería ¾” para instalar dos manijas de tipo removible en varilla de ½”.. . En zonas donde exista un acabado especial este se pasará por encima de la tapa y se dejara centrada sobre ella una placa de identificación de bronce o aluminio de por lo menos 2.5 cm de diámetro con las iniciales C.I.. . Verificar plomos y alineamientos. . Hacer las pruebas de flujo durante el desarrollo de los trabajos para entregar a satisfacción cada uno de los tramos instalados..

(63) 63. 11.9. POZOS DE INSPECCIÓN CONCRETO. Contiene las normas generales que regulan la fabricación, manejo, transporte, colocación, resistencia, acabados, formaletas, curado, protección, y en general todas las relacionadas con los concretos que se requieran en la ejecución de las obras, se seguirán, además, las recomendaciones del Código Colombiano Sismo-resistente y de los decretos que para el efecto estén vigentes a la fecha de la licitación. Incluye, además, especificaciones sobre reparaciones del concreto, mortero, medida y pago de los concretos y losas aligeradas y las demás que tengan que ver con estas actividades. El concreto estará constituido por una mezcla de cemento Portland, agua, agregados finos y gruesos; los materiales cumplirán las especificaciones que se detallan más adelante. El diseño de las mezclas de concreto se basará en la relación agua-cemento necesaria para obtener una mezcla plástica y manejable según las condiciones específicas de colocación de tal manera que se logre un concreto de durabilidad, y resistencia que esté de acuerdo con los requisitos que se exigen para las diversas estructuras, según los planos y especificaciones. 11.10.. BAJANTE PARA CÁMARA DE CAÍDA. La bajante diseñada en algunos pozos de inspección para comunicar la tubería que. llega al pozo con el fondo de este consiste en una tubería flexible lisa para alcantarillado, incluido el codo de 90 grados, embebido en concreto de clase C (3000 psi) en los diámetros mostrados en los planos o esquemas suministrados. Incluye entre otras actividades las excavaciones, el suministro e instalación de la tubería y los accesorios requeridos, los materiales, la preparación, el manejo y colocación del concreto para embeber la tubería y accesorios y los empates en los extremos de la bajante. El diámetro de las tuberías para las cámaras de caída debe ser construido de acuerdo con las siguientes relaciones de tuberías de redes:.
