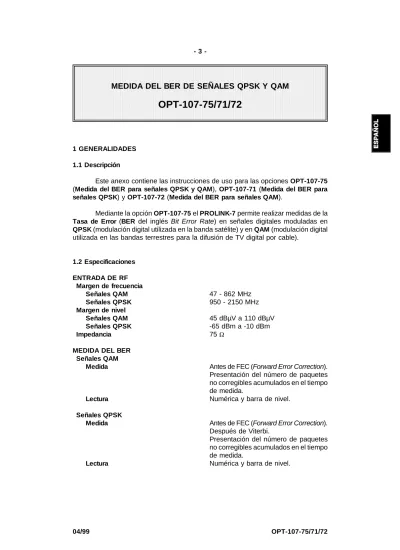

MEDIDA DEL BER DE SEÑALES QPSK Y QAM
OPT-107-75/71/72
1 GENERALIDADES 1.1 Descripción
Este anexo contiene las instrucciones de uso para las opciones OPT-107-75 (Medida del BER para señales QPSK y QAM), OPT-107-71 (Medida del BER para señales QPSK) y OPT-107-72 (Medida del BER para señales QAM).
Mediante la opción OPT-107-75 el PROLINK-7 permite realizar medidas de la Tasa de Error (BER del inglés Bit Error Rate) en señales digitales moduladas en QPSK (modulación digital utilizada en la banda satélite) y en QAM (modulación digital utilizada en las bandas terrestres para la difusión de TV digital por cable).
1.2 Especificaciones
ENTRADA DE RF Margen de frecuencia
Señales QAM 47 - 862 MHz
Señales QPSK 950 - 2150 MHz
Margen de nivel
Señales QAM 45 dBµV a 110 dBµV
Señales QPSK -65 dBm a -10 dBm
Impedancia 75 Ω
MEDIDA DEL BER Señales QAM
Medida Antes de FEC (Forward Error Correction).
Presentación del número de paquetes no corregibles acumulados en el tiempo de medida.
Lectura Numérica y barra de nivel.
Señales QPSK
Medida Antes de FEC (Forward Error Correction).
Después de Viterbi.
Presentación del número de paquetes no corregibles acumulados en el tiempo de medida.
Lectura Numérica y barra de nivel.
PARÁMETROS SEÑAL QAM
Demodulación 16/32/64/128/256 QAM
Velocidad de símbolo 1000 a 7000 kbauds
Margen de adquisición
de la velocidad de símbolo ± 240 ppm Desplazamiento de la
frecuencia de portadora ± 0,08 x Velocidad de símbolo Factor de roll-off (α) del filtro de Nyquist 0,15
Inversión espectral Seleccionable: ON, OFF Degradación de ruido equivalente < 1,5 dB
PARÁMETROS SEÑAL QPSK
Ancho de banda de FI 55 MHz
Velocidad de símbolo 23000 a 30000 kbauds
4000 a 30000 kbauds para espaciado de canal ≥ 29,5 MHz
Margen de adquisición
de la velocidad de símbolo ± 70 ppm Desplazamiento de la
frecuencia de portadora ± 0,1 x Velocidad de símbolo Factor de roll-off (α) del filtro de Nyquist 0,35
Code rate 1/2, 2/3, 3/4, 4/5, 5/6, 6/7, 7/8, 8/9 y
AUTO.
Inversión espectral Seleccionable: ON, OFF y AUTO
excepto para los siguientes valores de Code Rate: 4/5, 5/6, 6/7 y 8/9.
Degradación de ruido equivalente < 1 dB
2 INSTRUCCIONES DE USO
Los equipos que poseen la opción OPT-107-75 permiten realizar medidas cuantitativas del BER para señales digitales moduladas en QPSK y en QAM. Para ello debe seleccionarse el estándar digital (DIG) y una de las bandas terrestres ("VLO",
"VHI" o "UHF") para la medida de señales moduladas en QAM o la banda satélite ("SAT") para señales moduladas en QPSK.
Antes de realizar la medida del BER se deben definir los parámetros de la señal QAM o QPSK. Estos parámetros pueden modificarse mediante el menú QAM
& QPSK FUNCTIONS que se encuentra en la segunda página del menú de funciones.
Acceder a la segunda página del menú de funciones y mediante el selector rotativo TUNE/SELECT [9] situar el cursor sobre el campo QAM & QPSK FUNCTION LIST. Pulsar de nuevo la tecla FUNCT [34], en la pantalla aparecerán los parámetros de las funciones QAM y QPSK tal como se muestra en la siguiente figura.
En el caso de poseer la opción OPT-107-71 o la OPT-107-72, los parámetros referentes a la modulación no disponible aparecen con un nivel de brillo inferior y no son modificables.
2.1 Modulación QAM(No disponible en la opción OPT-107-71)
En primer lugar definir el parámetro SYMBOL RATE. Para ello posicionar el cursor sobre el campo SYM. RATE QAM mediante el selector rotativo TUNE/SELECT [9] y entonces pulsar la tecla FUNCT [34]: el valor del parámetro SYMBOL RATE se borrará y el usuario podrá asignar un nuevo valor a través del teclado. El PROLINK-7 acepta cualquier número con 4 dígitos entre 1000 y 7000 kbauds (el cuarto dígito actúa como validación).
En segundo lugar definir el parámetro MODULATION. Seleccionar la función QAM & QPSK FUNCTION LIST, situar el cursor cobre el campo MOD. TYPE QAM (utilizando el selector rotativo TUNE/SELECT [9]) y entonces pulsar la tecla FUNCT [34]; aparecerá un menú desplegable como el que se muestra en la figura siguiente.
Seleccionar la modulación deseada mediante el selector rotativo TUNE/SELECT [9] y pulsar la tecla FUNCT [34] para validarla.
Finalmente, si es necesario, activar la inversión de espectro (SPECT. INV.
QAM). Si se selecciona incorrectamente la inversión de espectro la recepción no será correcta y por lo tanto en la línea de status de la pantalla BIT ERROR RATE nunca aparecerá el mensaje MPEG-2 signal detected.
Una vez se hayan definido los parámetros de la señal QAM, será posible medir el BER, para ello seleccionar una de las bandas "VLO", "VHI" o "UHF" y el estándar digital; en estas condiciones el PROLINK-7 permitirá seleccionar el modo de medida BIT ERROR RATE (además de los otros modos de medida DIGITAL CARRIER y CARRIER NOISE). Para seleccionar el modo de medida del BER, pulsar la tecla LEVEL/0 [23]. En la parte derecha del display parpadeará el modo de medida en uso y podrá ser modificado mediante el selector rotativo TUNE/SELECT [9]. Cuando en el display aparezca el modo de medida BIT ERROR RATE, pulsar de nuevo la tecla LEVEL/0 [23] para seleccionarlo.
Al seleccionar el modo de medida del BER, el monitor mostrará una pantalla como la siguiente:
La línea STATUS presenta información respecto a la señal detectada. Los posibles mensajes que pueden aparecer y su significado se muestra en la siguiente lista. Los mensajes se presentan por orden de menor a mayor cumplimiento de los requerimientos del estándar MPEG-2:
STATUS: No signal received No se ha detectado ninguna señal.
STATUS: Signal received
Se ha detectado una señal pero no es decodificable.
STATUS: Carrier recovered
Se ha detectado una portadora digital pero no es decodificable.
STATUS: MPEG-2 signal detected
Detección correcta de una señal MPEG-2. Presentación del BER.
Así pues, cuando se detecte una señal MPEG-2 en la línea de status aparecerá el mensaje MPEG-2 signal detected.
Debajo de la línea de status se presenta el valor seleccionado para los parámetros Symbol Rate, Modulation y Spectral Inversion y el estado del atenuador de RF (Attenuation). Este atenuador se activa mediante la tecla ATT/1 [25] y es aconsejable activarlo en aquellas condiciones de medida en que el nivel de señal esté cercano al máximo nivel de entrada (aproximadamente a partir de 20 dB por debajo del máximo nivel) y sea posible que se sature el sintonizador. En condiciones de no saturación, al incrementar el valor de atenuación la medida del BER debe mantenerse o aumentar (nivel de señal insuficiente) pero nunca disminuir.
La línea Frequency Offset muestra la desviación de frecuencia en kHz respecto de la frecuencia de sintonía que optimiza el BER.
A continuación se presenta la medida del BER antes de la corrección de errores: BER before FEC.
En un sistema de recepción de señal digital vía cable, tras el decodificador de señal QAM se aplica un método de corrección de errores denominado de Reed- Solomon. Obviamente la tasa de error tras el corrector es inferior a la tasa de error a la salida del demodulador de QAM. Es por ello que la opción OPT-107-75 proporciona la medida del BER antes de la corrección de errores y el valor absoluto de paquetes erróneos recibidos después de Reed-Solomon durante el tiempo de medida.
La medida del BER se presenta en valor absoluto en notación científica (3.1 E-8 significa 3.1x10-8) y mediante una barra analógica (cuanto menor sea su longitud mejor será la calidad de la señal). La representación analógica se presenta sobre una escala logarítmica (no lineal), es decir, las marcas de la barra se corresponden con el exponente de la medida.
Con el fin de tener una referencia sobre la calidad de una imagen, se considera que un sistema tiene una calidad aceptable cuando se produce menos de un error no corregible por cada hora de transmisión. A esta frontera se le denomina QEF (del inglés QUASI-ERROR-FREE) y corresponde a una tasa de error aproximada antes de la corrección de errores de 2.0E-4 BER (2.0x10-4). Este valor se ha marcado sobre la barra de la medida del BER y por lo tanto la medida del BER para señales aceptables debe encontrarse a la izquierda de esta marca.
Finalmente, en la parte inferior de la pantalla aparece una línea en la que se muestra el número de paquetes recibidos no corregibles 'wrong packets' (hasta un máximo de 126) durante el tiempo detallado a su derecha. Se considera que un paquete es erróneo cuando se detecta al menos un bit erróneo no corregible. Para reinicializar esta medida basta con variar las condiciones de medida: frecuencia de sintonía, alimentación de las unidades exteriores o, por ejemplo, pulsar dos veces la tecla LEVEL/0 [23].
2.2 Modulación QPSK(No disponible en la opción OPT-107-72)
Acceder a la función QAM & QPSK FUNCTION LIST. En primer lugar definir el parámetro SYMBOL RATE. Para ello situar el cursor sobre el campo SYM. RATE QPSK mediante el selector rotativo TUNE/SELECT [9] y entonces pulsar la tecla FUNCT [34]: el valor del parámetro SYMBOL RATE se borrará y el usuario podrá asignar un nuevo valor a través del teclado. El PROLINK-7 acepta cualquier número con 5 dígitos entre 2000 y 35000 kbauds (el quinto dígito actúa como validación). Por ejemplo, para seleccionar una velocidad de símbolo de 8200 kbauds deberá introducirse mediante el teclado el valor: 08200.
En segundo lugar seleccionar el CODE RATE deseado mediante el selector rotativo TUNE/SELECT [9] y pulsar la tecla FUNCT [34] para validarlo. Si el parámetro CODE RATE no es conocido es posible asignar la opción AUTO.
Finalmente, si es necesario, activar la inversión de espectro (SPECTRAL INVERSION). El modo AUTO permite automatizar esta selección excepto para las siguientes velocidades: Code Rate = 4/5, 5/6, 6/7 u 8/9. Si se selecciona incorrectamente la inversión de espectro la recepción no será correcta y por lo tanto en la línea de status de la pantalla BIT ERROR RATE nunca aparecerá el mensaje MPEG-2 signal detected o mensajes de decodificación superior.
Una vez se hayan definido los parámetros de la señal QPSK, será posible medir el BER, para ello seleccionar la banda satélite y el estándar digital; en estas condiciones el PROLINK-7 permitirá seleccionar el modo de medida BIT ERROR RATE (además de los otros modos de medida DIGITAL CARRIER y CARRIER NOISE). Para seleccionar el modo de medida del BER, pulsar la tecla LEVEL/0 [23], en el display parpadeará el modo de medida en uso y podrá ser modificado mediante el selector rotativo TUNE/SELECT [9]. Cuando en el display aparezca el modo de medida BIT ERROR RATE, pulsar de nuevo la tecla LEVEL/0 [23] para seleccionarlo.
Al seleccionar el modo de medida del BER, el monitor mostrará una pantalla como la siguiente:
La línea STATUS presenta información respecto a la señal detectada. Los posibles mensajes que pueden aparecer y su significado se muestra en la siguiente lista. Los mensajes se presentan por orden de menor a mayor cumplimiento de los requerimientos del estándar MPEG-2:
STATUS: No signal received. No se ha detectado ninguna señal.
STATUS: Signal received.
Se ha detectado una señal pero no es decodificable.
STATUS: Carrier recovered
Se ha detectado una portadora digital pero no es decodificable.
STATUS: Viterbi synchronized
Detección de una portadora digital y sincronización del algoritmo de Viterbi, pero llegan demasiadas tramas con errores no corregibles. No se puede cuantificar el BER.
STATUS: MPEG-2 signal detected
Detección correcta de una señal MPEG-2. Presentación del BER.
Así pues, cuando se detecte una señal MPEG-2 en la línea de status aparecerá el mensaje MPEG-2 signal detected.
Debajo de la línea de status se presenta el valor seleccionado para los parámetros Symbol Rate, Code Rate y Spectral Inversion y el estado del atenuador de RF (Attenuation). Este atenuador se activa mediante la tecla ATT/1 [25] y es aconsejable activarlo en aquellas condiciones de medida en que el nivel de señal esté cercano al máximo nivel de entrada (aproximadamente a partir de 20 dB por debajo del máximo nivel) y sea posible que se sature el sintonizador. En condiciones de no saturación, al incrementar el valor de atenuación la medida del BER debe mantenerse o aumentar (nivel de señal insuficiente) pero nunca disminuir.
La línea Frequency Offset muestra la desviación de frecuencia respecto de la frecuencia de sintonía que optimiza el BER.
Se presentan dos medidas del BER:
1) BER before FEC BER medido antes de la corrección de errores 2) BER after Viterbi BER medido después de Viterbi
En un sistema de recepción de señal digital vía satélite, tras el decodificador de señal QPSK se aplican dos métodos de corrección de errores. Obviamente cada vez que se aplica un corrector de errores a la señal digital la tasa de error cambia, por lo que si se mide la tasa de error a la salida del demodulador de QPSK, después de Viterbi y a la salida del decoder de Reed-Solomon se obtienen tasas de errores distintas. Es por ello que la opción OPT-107-75 proporciona la medida del BER antes de la corrección de errores, después de Viterbi y el valor absoluto de paquetes erróneos recibidos después de Reed-Solomon durante el tiempo de medida.
La medida del BER se presenta en valor absoluto en notación científica (2.1 E-4 significa 2.1x10-4) y mediante una barra analógica (cuanto menor sea su longitud mejor será la calidad de la señal). La representación analógica se presenta sobre una escala logarítmica (no lineal), es decir las marcas de la barra se corresponden con el exponente de la medida.
Con el fin de tener una referencia sobre la calidad de una imagen, se considera que un sistema tiene una calidad aceptable cuando se produce menos de un error no corregible por cada hora de transmisión. A esta frontera se le denomina QEF (del inglés QUASI-ERROR-FREE) y corresponde a una tasa de error aproximada después de Viterbi de 2.0E-4 BER (2.0x10-4). Este valor se ha marcado sobre la barra de la medida del BER después de Viterbi y por lo tanto la medida del BER para señales aceptables debe encontrarse a la izquierda de esta marca.
Finalmente, en la parte inferior de la pantalla aparece una línea en la que se muestra el número de paquetes recibidos no corregibles 'wrong packets' (hasta un máximo de 126) durante el tiempo detallado a su derecha. Se considera que un paquete es erróneo cuando se recibe un bit incorrectamente. Para reinicializar esta medida basta con variar las condiciones de medida: frecuencia de sintonía, alimentación de las unidades exteriores o, por ejemplo, pulsar dos veces la tecla LEVEL/0 [23].
3 COMANDOS DE CONTROL REMOTO QUE CAMBIAN CON LA OPT-107-75
'DL' Proporciona las medidas realizadas por el DATA LOGGER Sintaxis:
Interrogación: '*?DLm1m0t1t0<CR>' Respuesta: '*DLcsl2l1l0<CR>' Donde:
m1m0 = (Memoria medida o columna de la matriz DATA LOGGER en hexadecimal)
m1: Nibble alto m0: Nibble bajo
t1t0 = (Test point medido o fila de la matriz DATA LOGGER en hexadecimal)
t1: Nibble alto t0: Nibble bajo csl2l1l0= Nivel medido
c=
=: Existe medida
>: Se está produciendo overrange
<: Se está produciendo underrange
!: No se puede efectuar la medida s=
+: Medida positiva (siempre en el caso de BER) l2l1l0 = BER (caso de medida BIT ERROR RATE)
l2: Primer dígito l1: Primer decimal l0: Exponente Ejemplo:
(PC) '*?DL0101<CR>'
(Prolink-7) '*DL=+355<CR>' (3.5x10-5 para el caso de BER)
'LV' Proporciona la tasa de error (caso de medida BER) Sintaxis:
Interrogación: '*?LV<CR>' Respuesta: '*LVcsl2l1l0<CR>' Donde:
c=
=: Existe medida
>: Se está produciendo overrange
<: Se está produciendo underrange
!: No se puede efectuar la medida s=
+: Medida positiva (siempre en el caso de BER) l2l1l0 = BER (caso de medida BIT ERROR RATE)
l2: Primer dígito l1: Primer decimal l0: Exponente Ejemplo:
(PC) '*?LV<CR>'
(Prolink-7) '*LV=325<CR>' (3.2 x10-5 para el caso del BER)
'ME' Selecciona / interroga el modo de medida Sintaxis:
Selección: '*MEb<CR>' Interrogación: '*?ME<CR>' Respuesta: '*MEb<CR>' Donde
b=
0: Medida de nivel (LEVEL)
1: Medida de la relación video/audio (V/A)
2: Medida de la potencia de canales digitales (DIGITAL CARRIER) 3: Medida de la relación Carrier/Noise
5: Medida del BER (OPT-107-75) Ejemplo:
'*ME5<CR>' Selecciona el modo de medida del BER
'VE' Proporciona la versión del programa principal y de las opciones Sintaxis:
Interrogación: '*?VE<CR>'
Respuesta: '*VE TRADEMARK m4m3m2m1m0/s4s3s2s1s0/Q&Q-1 v1.10<CR>' Donde:
m = Versión del programa de control s = Versión programa placa KEYBOARD
t = Versión del programa de opción OPT-107-75 Ejemplo:
(P) '*?VE<CR>'
(Prolink-7) '*VE PROLINK-7 v3.68/1.03 /Q&Q-1 v1.10<CR>'
'SR' Selecciona / interroga el contenido de una memoria de programa Sintaxis:
Selección:
'*SRs1s0t3t2t1t0bco3o2o1o0fv1v0k3k2k1k0n1n0ulmxyz3z2z1z0w3w2w1w0r4r3r2r1r0<CR>' Interrogación:
'*?SRs1s0<CR>' Respuesta:
'*SRs1s0t3t2t1t0bco3o2o1o0fv1v0k3k2k1k0n1n0ulmxyz3z2z1z0w3w2w1w0r4r3r2r1r0<CR>' Donde:
s1s0= Número de la memoria en hexadecimal s1: Nibble alto
s0: Nibble bajo
t3t2t1t0 = Etiqueta (nombre) de la memoria (ASCII)
b = Banda de la canalización (código '7' = banda terrestre. Para el resto de códigos ver el comando 'BA').
c= Estándar de TV (ver el comando 'ST')
o3o2o1o0 = Valor hexadecimal del divisor del PLL (ver el comando 'FR') o3: Nibble alto
o0: Nibble bajo
f = Canal/frecuencia (ver comando 'CF')
v1v0 = Conjunto de canalización (número que ocupa en la lista en hexadecimal).
k3k2k1k0 = Checksum de la canalización en hexadecimal (el devuelto por la función 'JI').
k3: Nibble alto k0: Nibble bajo
n1n0= Código identificativo de la canalización (hexadecimal) n1: Nibble alto
n0: Nibble bajo
u = Unidades de medida (ver comando 'UN')
l = Alimentación de la unidad exterior (ver comando 'LB') m = Modo de medida (ver comando 'ME')
x = Frecuencia de cuadro (ver comando 'VP')
y= Tipo de Modulación (QAM) o Code Rate (QPSK) e Inversión Espectral (ver NOTA)
z3z2z1z0= Valor de la velocidad de símbolo (ver comando '$BSR') z3: Nibble alto
z0: Nibble bajo
w3w2w1w0= Ancho de banda del canal en decenas de kHz, en hexa w3: Nibble alto
w0: Nibble bajo
r4r3r2r1r0= Frecuencia del oscilador local del LNB en centenas de kHz en hexadecimal.
r4: Nibble alto r0: Nibble bajo
NOTA:
Modulación QAM
y TIPO DE MODULACION SPECTRAL INVERSION
0 QAM16 OFF
1 QAM32 OFF
2 QAM64 OFF
3 QAM128 OFF
4 QAM256 OFF
8 QAM16 ON
9 QAM32 ON
A QAM64 ON
B QAM128 ON
C QAM256 ON
Modulación QPSK
y CODE RATE SPECTRAL INVERSION
0 AUTO AUTO
1 1/2 AUTO
2 2/3 AUTO
3 3/4 AUTO
4 4/5 AUTO
5 5/6 AUTO
6 6/7 AUTO
7 7/8 AUTO
8 8/9 AUTO
9 AUTO ON
A 1/2 ON
B 2/3 ON
C 3/4 ON
D 4/5 ON
E 5/6 ON
F 6/7 ON
G 7/8 ON
H 8/9 ON
I AUTO OFF
J 1/2 OFF
K 2/3 OFF
L 3/4 OFF
M 4/5 OFF
N 5/6 OFF
O 6/7 OFF
P 7/8 OFF
Q 8/9 OFF
4 COMANDOS DE CONTROL REMOTO PROPIOS DE LA OPCIÓN OPT-107-75 4.1 Comandos de control remoto propios de la modulación QAM
'$BSR' Selecciona/interroga el valor del Symbol Rate Sintaxis:
Selección: '*$BSRs3s2s1s0<CR>' Interrogación: '*?$BSR<CR>' Respuesta: '*$BSRs3s2s1s0<CR>' Donde:
s3: Dígito más significativo del symbol rate (en hexadecimal) s2: Segundo dígito del symbol rate (en hexadecimal)
s1: Tercer dígito del symbol rate (en hexadecimal)
s0: Dígito menos significativo del symbol rate (en hexadecimal) Ejemplo:
(PC) '*?$BSR<CR>' Interroga el valor del SR (Prolink-7) '*$BSR1770<CR>' (6000 kbauds)
(PC) '*$BSR1adb<CR>' Selecciona el valor del SR a 6875 kbauds.
'?$BST' Interroga el estado de la detección de señales digitales Sintaxis:
Interrogación: '*?$BST<CR>' Respuesta: '*$BSTb<CR>' Donde:
0: Indica que no se puede realizar la medida (LEVEL≠BER).
1: Significa 'No signal received' 2: Significa 'Signal received' 3: Significa 'Carrier recovered' 4: Significa 'MPEG-2 signal detected' Ejemplo:
(PC) '*?$BST<CR>' Interroga el estado de la medida (Prolink-7) '*$BST1<CR>' 'No signal received'
'*$BSI' Selecciona/interroga la inversión espectral Sintaxis:
Selección: '*$BSIb<CR>' Interrogación: '*?$BSI<CR>' Respuesta: '*$BSIb<CR>' Donde:
b=
0: No inversión espectral (OFF) 1: Inversión espectral (ON) Ejemplo:
(PC) '*?$BSI<CR>' Interroga si hay inversión espectral (Prolink-7) '*$BSI1<CR>' La inversión espectral está activada (ON)
'*$BWP' Interroga el número de paquetes erróneos recibidos durante el tiempo de medida
Sintaxis:
Interrogación: '*?$BWP<CR>' Respuesta: '*$BWPs1s0<CR>' Donde:
s1: Dígito más significativo del contador (en hexadecimal) s0: Dígito menos significativo del contador (en hexadecimal) NOTA 1: En el caso que no esté seleccionado el modo de medida
BIT ERROR RATE, la respuesta a este comando será:
'*$BWP!<CR>'.
NOTA 2: En el caso que el número de paquetes erróneos sea superior al máximo medible la respuesta a este comando será: '*$BWP>s1s0<CR>'.
Ejemplo:
(PC) '*?$BWP<CR>' Interroga el valor del contador de paquetes erróneos.
(Prolink-7) '*$BWP37<CR>' (55 paquetes erróneos)
'*$BOT' Interroga el tiempo transcurrido en segundos desde el inicio de la cuenta del número de paquetes erróneos
Sintaxis:
Interrogación: '*?$BOT<CR>' Respuesta: '*$BOTs3s2s1s0<CR>' Donde:
s3: Dígito más significativo del tiempo (en hexadecimal) s2: Segundo dígito del tiempo (en hexadecimal)
s1: Tercer dígito del tiempo (en hexadecimal)
s0: Dígito menos significativo del tiempo (en hexadecimal) NOTA 1: En el caso que no se haya seleccionado el modo de medida
BIT ERROR RATE, la respuesta a este comando será:
*$BOT!<CR>.
NOTA 2: En el caso que aún no se haya empezado a contar el tiempo, la respuesta será: '*$BOTffffff'.
Ejemplo:
(PC) '*?$BOT<CR>' Interroga el valor del tiempo transcurrido.
(Prolink-7) '*$BOT17a<CR>' (378 segundos = 6 min 18 s)
'*$BMT' Selecciona/interroga el tipo de modulación Sintaxis:
Selección: '*$BMTb<CR>' Interrogación: '*?$BMT<CR>' Respuesta: '*$BMTb<CR>' Donde:
b= 0: Indica QAM 16 1: Indica QAM 32 2: Indica QAM 64 3: Indica QAM 128 4: Indica QAM 256 Ejemplo:
(PC) '*?$BMT<CR>' Interroga el tipo de modulación (Prolink-7) '*$BMT2<CR>' QAM 64
(PC) '*$BMT4<CR>' Selecciona QAM 256
'*?$BFO' Interroga el valor del desplazamiento óptimo de la frecuencia de sintonía en kHz (en hexadecimal)
Sintaxis:
Interrogación: '*?$BFO<CR>' Respuesta: '*$BFOcsf2f1f0<CR>' Donde:
c=
=: Existe medida.
!: No se puede efectuar la medida s=
+: Medida positiva -: Medida negativa
f2f1f0 = Medida del desplazamiento de frecuencia f2: Primer dígito
f1: Segundo dígito f0: Tercer dígito Ejemplo:
(PC) '*?$BFO<CR>' Interroga el desplazamiento de frecuencia.
(Prolink-7) '*$BF0=+21<CR>' + 33 kHz
4.2 Comandos de control remoto propios de la modulación QPSK
'$ASR' Selecciona/interroga el valor del Symbol Rate Sintaxis:
Selección: '*$ASRs3s2s1s0<CR>' Interrogación: '*?$ASR<CR>' Respuesta: '*$ASRs3s2s1s0<CR>' Donde:
s3: Dígito más significativo del symbol rate (en hexadecimal) s2: Segundo dígito del symbol rate (en hexadecimal)
s1: Tercer dígito del symbol rate (en hexadecimal)
s0: Dígito menos significativo del symbol rate (en hexadecimal).
Ejemplo:
(PC) '*?$ASR<CR>' Interroga el valor del SR (Prolink-7) '*$ASR6b6c<CR>' (27500 kbauds)
(PC) '*$ASR4e20<CR>' Selecciona el valor del SR a 20000 kbauds.
'?$AST' Interroga el estado de la detección de señales digitales Sintaxis:
Interrogación '*?$AST<CR>' Respuesta: '*$ASTb<CR>' Donde:
0: Indica que no se puede realizar la medida (LEVEL≠BER).
1: Significa 'No signal received' 2: Significa 'Signal received' 3: Significa 'Carrier recovered' 4: Significa 'Viterbi synchronized' 5: Significa 'MPEG-2 signal detected' Ejemplo:
(PC) '*?$AST<CR>' Interroga el estado de la medida (Prolink-7) '*$AST1<CR>' 'No signal received'
'*$ASI' Selecciona/interroga la inversión espectral Sintaxis:
Selección: '*$ASIb<CR>' Interrogación: '*?$ASI<CR>' Respuesta: '*$ASIb<CR>' Donde:
b=
0: Detección automática de inversión espectral (AUTO) 1: Inversión espectral (ON)
2: No inversión espectral (OFF) Ejemplo:
(PC) '*?$ASI<CR>' Interroga si hay inversión espectral
'*?$AMI' Interroga el estado de la medida de la inversión espectral Sintaxis:
Interrogación: '*?$AMI<CR>' Respuesta: '*$AMIb<CR>' Donde:
b=
1: Indica que se ha detectado inversión espectral (ON) 2: Indica que no se ha detectado inversión espectral (OFF) Ejemplo:
(PC) '*?$AMI<CR>' Interroga si hay inversión espectral detectada.
(Prolink-7) '*$AMI1<CR>' Se detecta inversión espectral (ON).
NOTA: En el caso que no esté seleccionado el modo de medida BIT ERROR RATE o de que no se detecte señal digital, la respuesta a este comando será: '*$AMI!<CR>'
'*$AWP' Interroga el número de paquetes erróneos recibidos durante el tiempo de medida.
Sintaxis:
Interrogación: '*?$AWP<CR>' Respuesta: *$AWPs1s0<CR>
Donde:
s1: Dígito más significativo del contador (en hexadecimal) s0: Dígito menos significativo del contador (en hexadecimal) NOTA 1: En el caso que no esté seleccionado el modo de medida
BIT ERROR RATE, la respuesta a este comando será:
'*$AWP!<CR>'
NOTA 2: En el caso que el número de paquetes erróneos sea superior al máximo medible la respuesta a este comando será: '*$AWP>s1s0<CR>'.
Ejemplo:
(PC) '*?$AWP<CR>' Interroga el valor del contador de paquetes erróneos
(Prolink-7) '*$AWP37<CR>' (55 paquetes erróneos)
'*$AOT' Interroga el tiempo transcurrido en segundos desde el inicio de la cuenta del número de paquetes erróneos.
Sintaxis:
Interrogación: '*?$AOT<CR>' Respuesta: *$AOTs3s2s1s0<CR>
Donde:
s3: Dígito más significativo del tiempo (en hexadecimal) s2: Segundo dígito del tiempo (en hexadecimal)
s1: Tercer dígito del tiempo (en hexadecimal)
s0: Dígito menos significativo del tiempo (en hexadecimal) NOTA 1: En el caso que no se haya seleccionado el modo de medida
BIT ERROR RATE, la respuesta a este comando será:
*$AOT!<CR>.
NOTA 2: En el caso que aún no se haya empezado a contar el tiempo, la respuesta será: '*$AOTffffff'.
Ejemplo:
(PC) '*?$AOT<CR>' Interroga el valor del tiempo transcurrido.
(Prolink-7) '*$AOT17a<CR>' (378 segundos = 6 min 18 s)
'*?$ACE' Proporciona la tasa de error en la medida de BER antes del FEC.
Sintaxis
Interrogación: '*?$ACE<CR>' Respuesta: '*$ACEcl2l1l0<CR>' Donde:
c=
=: Existe medida
>: Se está produciendo overrange.
<: Se está produciendo underrange.
!: No se puede realizar la medida.
l2l1l0 = Medida del Bit Error Rate.
l2: primer dígito l1: segundo dígito l0: exponente Ejemplo:
(PC) '*?$ACE<CR>'
(Prolink-7) '*$ACE=+153<CR>' 1.5 x 10-3 (BER before FEC)
'*$ACR' Selecciona/interroga el Code Rate Sintaxis:
Selección: '*$ACRb<CR>' Interrogación: '*?$ACR<CR>' Respuesta: '*$ACRb<CR>' Donde:
b= 0: Indica AUTO 1: Indica 1/2 2: Indica 2/3 3: Indica 3/4 4: Indica 4/5 5: Indica 5/6 6: Indica 6/7 7: Indica 7/8 8: Indica 8/9 Ejemplo:
(PC) '*?$AMR<CR>' Interroga el Code Rate medido (Prolink-7) '*$AMR3<CR>' Code Rate: 3/4
'*?$AMR' Interroga el estado de la medida del Code Rate Sintaxis:
Interrogación: '*?$AMR<CR>' Respuesta: '*$AMRb<CR>' Donde:
b=
1: Indica 1/2 2: Indica 2/3 3: Indica 3/4 4: Indica 4/5 5: Indica 5/6 6: Indica 6/7 7: Indica 7/8 8: Indica 8/9 Ejemplo:
(PC) '*?$AMR<CR>' Interroga el valor de Code Rate detectado.
(Prolink-7) '*$AMR3<CR>' El Code Rate detectado es de 3/4 NOTA: En el caso que no esté seleccionado el modo de medida del
BIT ERROR RATE o que no se detecte señal digital, la respuesta a este comando será: '*$AMR!<CR>'.
'*?$AFO' Interroga el valor del desplazamiento óptimo de la frecuencia de sintonía en décimas de MHz (en hexadecimal).
Sintaxis:
Interrogación: '*?$AFO<CR>' Respuesta: '*$AFOcsf2f1f0<CR>' Donde:
c=
=: Existe medida.
!: No se puede efectuar la medida.
s=
+: Medida positiva -: Medida negativa
f2f1f0 = Medida del desplazamiento de frecuencia.
f2: primer dígito f1: segundo dígito f0: tercer dígito Ejemplo:
(PC) '*?$AFO<CR>' Interroga el desplazamiento de frecuencia.
(Prolink-7) '*$AF0=+21<CR>' + 3.3 MHz
I N D I C E
1 GENERALIDADES . . . 3
1.1 Descripción . . . 3
1.2 Especificaciones . . . 3
2 INSTRUCCIONES DE USO . . . 5
2.1 Modulación QAM . . . 5
2.2 Modulación QPSK . . . 8
3 COMANDOS DE CONTROL REMOTO QUE CAMBIAN CON LA OPT-107-75 11 4 COMANDOS DE CONTROL REMOTO PROPIOS DE LA OPCIÓN OPT-107-75 15 4.1 Comandos de control remoto propios de la modulación QAM . . . 15
4.2 Comandos de control remoto propios de la modulación QPSK . . . 18
