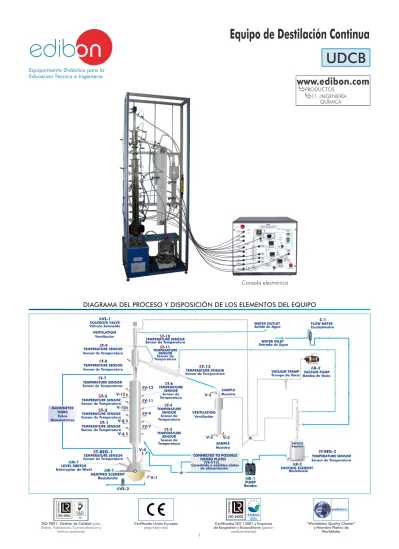

DIAGRAMA DEL PROCESO Y DISPOSICIÓN DE LOS ELEMENTOS DEL EQUIPO
Equipo de Destilación Continua
UDCB
www.edibon.com 2
El Equipo de Destilación Continua, “UDCB”, está compuesto por un calderín sobre el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de relleno (Raschig rings)). Se incluye una columna de ocho platos, un sistema de reflujo, un depósito para la recepción del destilado, una bomba de vacío, y una bomba para efectuar la alimentación en continuo.
El vapor que llega a la cabeza de columna es enviado a un condensador total. El caudal de agua de refrigeración que atraviesa el condensador se regula e indica en un medidor de flujo. La destilación puede llevarse a cabo a presiones reducidas, con ayuda de una bomba de vacío regulable. La pérdida de carga en la columna puede medirse con ayuda de un medidor de presión.
La columna puede trabajar en continuo ó en discontinuo.
Para efectuar la alimentación en continuo se dispone de una bomba que puede inyectar el alimento directamente en el calderín o en cualquiera de los platos.
Las temperaturas del sistema se miden mediante sensores situados en posiciones estratégicas.
Estructura de aluminio anodizado y paneles de acero pintado. Principales elementos metálicos de acero inoxidable.
Diagrama en el panel frontal con distribución similar a la de los elementos en el equipo real.
Columna de rectificación con ocho platos con tomas de muestra en cada plato y tomas de temperatura (sensor de temperatura tipo “J”):
Diámetro interno: 50 mm. Longitud: 1000 mm.
Encamisada al vacío, plateada y con doble franja de visión. La columna puede trabajar en continuo ó en discontinuo.
La cabeza de la columna dispone de una toma de temperatura, una salida cónica para el producto destilado y un refrigerador de bola.
La cabeza de la columna está equipada con un válvula de distribución del vapor. El accionamiento de la válvula es de tipo electromagnético.
Calderín (con tomas de muestras). Es calentado mediante una manta eléctrica de potencia máxima regulable: 500 W. Capacidad: 2 l.
Colector de destilado de vidrio graduado, capacidad: 2 l. Refrigerador Liebig-west.
Sistema de alimentación en continuo con pre-calentamiento (resistencia calefactora) a la temperatura especificada y bomba que proporciona un caudal máximo de 3,8 l/min.
Depósito de alimentación, capacidad: 10 l.
Bomba de vacío regulable que permite reducir 0,5 bar la presión atmosférica. Sistema de medida de temperatura. Doce sensores de temperatura tipo “J”. Caudalímetro.
Tubos manométricos.
Temperatura de trabajo: de temperatura ambiente hasta 125 ºC. Válvula solenoide.
Consola electrónica: Caja metálica.
Conexiones para los sensores de temperatura. Display digital para los sensores de temperatura. Selector para los sensores de temperatura. Controlador de la resistencia de calentamiento. Interruptores para las bombas.
Temporizador para la válvula solenoide. (Control de la razón de reflujo de la válvula solenoide). Interruptor de nivel.
Interruptor principal.
Cables y accesorios, para un funcionamiento normal.
Manuales: Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Puesta en marcha, Seguridad, Mantenimiento y manual de Prácticas.
Elementos adicionales recomendados (No incluidos): -CAR1. Columna de Anillos Raschig.
-C8P1. Columna de 8 platos de campana (1 Toma de Temperatura). -C10P10. Columna de 10 platos de campana (10 Tomas de Temperatura). -C14P14. Columna de 14 platos de campana (14 Tomas de Temperatura).
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
ESPECIFICACIONES
Se define destilación como la separación de una mezcla líquida a través de su vaporización parcial de agua; la fracción de agua evaporada se condensa y se reestablece como líquido.
Uno de los requisitos imprescindibles para poder realizar una destilación con éxito es que las sustancias que se deseen separar de la disolución líquida que contiene su mezcla presenten puntos de ebullición diferentes. Así, se obtendrá un vapor rico en el componente más volátil y un líquido constituído por el componente menos volátil (o con una temperatura de ebullición menor).
De esta manera, se puede decir que mediante un proceso de destilación se pueden separar los componentes de una mezcla líquida por el orden de su presión de vapor.
La destilación se aplica en casi toda la industria química y es fundamental en la elaboración de numerosos productos industriales, aunque sin duda es la industria petroquímica, el área industrial en la cual el proceso de destilación adquiere una mayor importancia.
El Equipo de Destilación Continua, “UDCB”, diseñado por EDIBON, es una potente herramienta de laboratorio para el estudio de las variables que afectan al proceso de destilación. El alumno puede investigar los principios que rigen la transferencia de materia y energía, así como, determinar el punto óptimo de funcionamiento para la realización de una gran cantidad de separaciones.
1.- Preparación de disoluciones. 2.- Técnicas analíticas de valoración. 3.- Llenado de la columna.
4.- Trabajo en discontinuo. Trabajo en continuo.
5.- Obtención del diagrama de McCabe-Thiele. Sin reflujo. 6.- Obtención del número de platos. Sin reflujo.
7.- Cálculos de rendimiento. Sin reflujo.
8.- Variación de la composición del destilado: razón de reflujo constante.
9.- Composición constante del destilado: variación de la razón de reflujo.
10.-Composición constante del destilado: variación de la razón de reflujo.
11.-Alimentación en continuo de la columna. 12.-Balances de materia y energía.
13.-Estudios fluidodinámicos de platos, incluyendo pérdida de carga y anegación de la columna.
14.-Estudio del efecto de la temperatura de alimentación en procesos continuos.
15.-Cálculo del número de pisos teóricos en las columnas de platos, y de la altura equivalente de un piso teórico (AEPT) en las columnas de relleno (Raschig rings).
16.-Seguimiento de las temperaturas en todos los platos de la columna (columnas de platos).
17.-Estudio de la eficacia de la rectificación a diferentes presiones. 18.-Efecto del pre-calentamiento del líquido de alimentación. 19.-Efecto de la posición del líquido de alimentación. 20.-Demostración de la destilación azeotrópica.
21.-Estudio de intercambio de calor en refrigerantes de vidrio.
- Suministro eléctrico: monofásico, 200 VAC – 240 VAC/50 Hz o 110 VAC – 127 VAC/60 Hz.
- Suministro de agua y desagüe.
UDCB: Equipo: -Dimensiones: 900 x 600 x 2800 mm aprox. -Peso: 200 Kg aprox. Consola Electrónica: -Dimensiones: 490 x 450 x 470 mm aprox. -Peso: 20 Kg aprox.
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
SERVICIOS REQUERIDOS
DIMENSIONES Y PESOS
-CAR1. Columna de Anillos Raschig.
-C8P1. Columna de 8 platos de campana (1 Toma de Temperatura). -C10P10. Columna de 10 platos de campana (10 Tomas de Temperatura). -C14P14. Columna de 14 platos de campana (14 Tomas de Temperatura).
ELEMENTOS ADICIONALES RECOMENDADOS (No incluidos)
EQUIPOS SIMILARES DISPONIBLES
Ofrecido en este catálogo: UDCB. Equipo de Destilación Continua.
Ofrecido en otros catálogos: -UDCC. Equipo de Destilación Continua, Controlado desde Computador (PC). -UDDC. Equipo de Destilación Discontinua, Controlado desde Computador (PC). -UDDB. Equipo de Destilación Discontinua.
-Agua/Metanol.
-Heptano/Metilciclohexano. -P-Xileno/Metilciclohexano.
www.edibon.com 4
UDCB/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
Opcional
Software del Instructor
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado Numérico
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Histograma de Resultados del Alumno
ECAL. Aplicación de Cálculos de EDIBON - Pantalla del Editor de Fórmulas
Características innovadoras:
• Gestión de base de datos de usuarios.
• Administración y asignación de grupos de trabajo, tares y sesiones de formación.
• Creación e integración de ejercicios prácticos y recursos multimedia.
• Diseño a medida de métodos de evaluación. • Creación y asignación de fórmulas y ecuaciones. • Motor de resolución de sistemas de ecuaciones. • Contenidos actualizables.
• Generación de informes, monitorización de la evolución del usuario y estadísticas.
- ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
