EJEMPLO
RED DE DISTRIBUCION

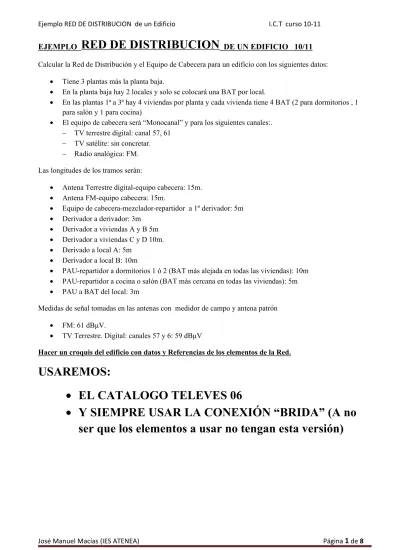

DE UN EDIFICIO 10/11Calcular la Red de Distribución y el Equipo de Cabecera para un edificio con los siguientes datos: Tiene 3 plantas más la planta baja.
En la planta baja hay 2 locales y solo se colocará una BAT por local.
En las plantas 1ª a 3ª hay 4 viviendas por planta y cada vivienda tiene 4 BAT (2 para dormitorios , 1 para salón y 1 para cocina)
El equipo de cabecera será “Monocanal” y para los siguientes canales:. TV terrestre digital: canal 57, 61
TV satélite: sin concretar. Radio analógica: FM. Las longitudes de los tramos serán:
Antena Terrestre digital-equipo cabecera: 15m. Antena FM-equipo cabecera: 15m.
Equipo de cabecera-mezclador-repartidor a 1º derivador: 5m Derivador a derivador: 3m
Derivador a viviendas A y B 5m Derivador a viviendas C y D 10m. Derivado a local A: 5m
Derivador a local B: 10m
PAU-repartidor a dormitorios 1 ó 2 (BAT más alejada en todas las viviendas): 10m PAU-repartidor a cocina o salón (BAT más cercana en todas las viviendas): 5m PAU a BAT del local: 3m
Medidas de señal tomadas en las antenas con medidor de campo y antena patrón FM: 61 dBμV.
TV Terrestre. Digital: canales 57 y 6: 59 dBμV
Hacer un croquis del edificio con datos y Referencias de los elementos de la Red.
USAREMOS:
EL CATALOGO TELEVES 06
Y SIEMPRE USAR LA CONEXIÓN “BRIDA” (A no
2
1.-Frecuencias de trabajo de los canales a repartir por la red:
Radio: depende de la consideración del lugar
Urbano / monofónica analógica /de 88 a 108 MHz (pág. 132 catalogo)
TV terrestre digital / 470 a 862 MHz (libro texto)
Canal 57 comienza 758 MHz y canal 61 termina en 798 MHz (pág. 132 catalogo)
TV satélite / 950 a 2150 MHz (libro texto)
2.- Diseño de la distribución de la RED
:Hacer un croquis o esquema que sirva de guía para estimar los elementos y distancias de la instalación. VER Anexo I del ejercicio (cuando lo tenga).
3.- Elección y características de los elementos de la RED de Distribución:
Datos extraídos del catalogo de TELEVES año 2006
ANTENA circular de FM: REF: 1201 (pág. 5 catalogo) SEÑAL FRECUENCIA GANANCIA
RADIO FM 1 dB
Se elige esta antena por la razón siguiente: - Única antena para señal FM.
ANTENA DAT 45 de UHF: REF: 1095 (pág. 12 catalogo) SEÑAL FRECUENCIA GANANCIA TV digital terrestre Canales del 21 a 69 17 dB
Se elige esta antena por varias razones como:
- Las antenas modelo DAT son las más apropiadas para la TDT terrestre.
- Dentro de los dos modelos existentes la DAT 45 es la más empleada comercialmente por lo que su valor es menor.
CABLE (ANTENAS-CABECERA): coaxial T-100 REF: 2155 (pág. 65 catalogo) SEÑAL FRECUENCIA ATENUACION
RADIO 200 MHz 0,08 dB/m
TV TERRESTRE (digit.) 800 MHz 0,15 dB/m
3
- Los cables modelo T-100 son los más empleados para las instalaciones - Conductor y malla de cobre (Cu).
- Cobertura exterior color negro y de material de PE (mayor aislamiento pues se utilizara a la intemperie, sin tubo)
- Baja atenuación
- El cable con Ref.: 2158 se vende en rollos de 250 m y solo necesitaremos 30 m
CABLE (RED DISTRIBUCION): coaxial T-100 REF: 2141 ó 4357 (pág. 65 catalogo) SEÑAL FRECUENCIA ATENUACION
RADIO 200 MHz 0,08 dB/m
TV TERRESTRE (digit.) 800 MHz 0,15 dB/m
TV SATELITE (analog. y digit.) 2.150 MHZ 0,27 dB/m
Se elige este cable por varias razones como:
- Los cables modelo T-100 son los más empleados para las instalaciones - Conductor y malla de cobre (Cu).
- Cobertura exterior color blanco y de material de PVC (aislamiento ligero pues se utilizara bajo tubo)
- Baja atenuación.
MEZCLADOR-REPARTIDOR: REF: 7407 (pág. 60 catalogo) DATOS MÁS INTERESANTES:
- Frecuencia de trabajo: 5 a 2.400 MHz - Conexión F (se necesitara conectores F)
- Bandas mezcladas MATV (TV terrestre) y FI (TV satélite) - Nº Entradas: FI1 + FI2 + MATV.
- Nº Salidas: FI1/MATV + FI2/MATV - Perdidas de inserción: MATV: < 4 dB
FI: < 2 dB
DERIVADORES: Brida (easy F) y 5 a 2.400 MHz (pág. 54 y 55 catalogo)
Planta REF: Salidas Tipo planta Perdidas Inserción(D-D) Perdidas Derivación (D-PAU)
MATV FI MATV FI
P 3º 5446 4 D B 1,6 dB 2,1 dB 20 dB 22 dB
P 2º 5445 4 D A 2,3 dB 2,3-3 dB 17 dB 17 dB
P 1º 5445 4 D A 2,3 dB 2,3-3 dB 17 dB 17 dB
P B 5425 2 D TA 2,2 dB 2,4 dB 13 dB 12 dB
Recordar que se usara el doble de estos derivadores por ser 2 bajadas
4
PLANTA P 1º, 2º y 3º (viviendas) (locales)P BAJA
REFERENCIA 5449 5413
TIPO PAU PAU-repartidor PAU
Nº SALIDAS 4 1 Perdidas inserción MATV (47-862) 7,5 dB < 0,1 dB Perdidas inserción FI (950-2400) 10,5 dB < 0,3 dB
TOMAS (BAT): REF:5246 (pág. 62 catalogo) DATOS MÁS INTERESANTES:
- Frecuencia de trabajo: 0 a 2.400 MHz - Separación: bandas FM, TV y FI - Toma Final.
- Perdidas de inserción: UHF (470 a 862 MHz): < 1,5 dB FI-SAT (950 a 2150 MHz): 1,5 dB
No olvidar pedir los Embellecedores R-TV-SAT REF: 5443(pág. 62 catalogo)
4.- Calculo de las pérdidas (atenuación) por elementos y por cable (distancia):
A) ATENUACION DE LOS ELEMENTOS:Planta Señal Mez-rep Der. P3º Der. P2º Der. P1º Der. PB PAU-Rep PAU Toma TOTAL
P3º
MATV
FI
4
2
20
22
10,5
7,5
1,5
1,5
33
36
P2º
MATV
FI
4
2
1,6
2,1
17
17
10,5
7,5
1,5
1,5
31,6
33,1
P1º
MATV
FI
4
2
1,6
2,1
2,3
3
17
17
10,5
7,5
1,5
1,5
33’9
36,1
PB
MATV
FI
4
2
1,6
2,1
2,3
3
2,3
3
13
12
0,3
0,1
1,5
1,5
24,8
23,9
Más atenuación Menos atenuación
5
Planta
P3º
P2º
P1º
PB
Tramo de la planta Largo Corto Largo Corto Largo Corto Largo Corto
Cabecera a MezRe-DerP3ª 5 5 5 5 5 5 5 5
DerP3º a DerP2º 3 3 3 3 3 3
DerP2º a DerP1º 3 3 3 3
DerP1º a DerPB 3 3
Der a PAU VA, VB y LA 5 5 5 5
Der a PAU VC, VD y LB 10 10 10 10
PAU a BAT salón/cocina 5 5 5
PAU a BAT dormitorio 10 10 10
PAU a BAT local 3 3
TOTAL de metros 25 15 28 18 31 21 27 22
Atenuación TV
x 0,15 dB/ m 3,75 2,25 4,2 2,7 4,65 3,15 4,05 3,3
Atenuación FI
x 0,27 dB/m 6,75 4,05 7,56 4,86 8,37 5,65 7,29 5,95
Más atenuación Menos atenuación
5.- Perdidas (atenuación) totales y elección de la peor y mejor BAT:
A) ATENUACION TOTAL MAXIMA Y PEOR BAT:Planta P3º P2º P1º PB Tipo de Señal TV FI TV FI TV FI TV FI Atenuación de los elementos 33 36 31,6 33,1 33,9 36,1 24,8 23,9 Atenuación cable tramo largo 3,75 6,75 4,2 7,75 4,65 8,37 4,05 7,29 TOTAL de atenuación (dB) 36,75 42,75 35,8 40,85 38,55 44,47 28,85 31,19
Peor BAT: Se encuentra en la Planta 1º de las vivienda C o D en los Dormitorios, con una atenuación de MATV: 38,55 dB y de FI: 44,47 dB
B) ATENUACION TOTAL MINIMA Y MEJOR BAT:
6
Planta
Tipo de Señal TV FI TV FI TV FI TV FI Atenuación de los elementos 33 36 31,6 33,1 33,9 36,1 24,8 23,9 Atenuación cable tramo corto 2,25 4,05 2,7 4,86 3,15 5,65 3,3 5,95 TOTAL de atenuación (dB) 35,25 40,05 34,3 37,96 37,05 41,75 28,1 29,85Mejor BAT: Se encuentra en la Planta Baja en el local A, con una atenuación de MATV: 28,1 dB y de FI: 29,85 dB
6.- Calculo del nivel mínimo por banda de la Cabecera:
Nivel mínimo de la BAT (ICT) : ICT Anexo I p.4.5 BANDA
Nivel mínimo BAT
(ICT)
Atenuación
Peor BAT Margen de pérdidas(1)
Total dB mínimo Cabecera Radio (FM-Radio) 40 / 70 38,55 + 6 84,55 TV terrestre digital (COFDM-TV) 45 / 70 38,55 + 6 89,55
TV satélite analógico y digital
(FM-TV y QPSK-TV) 47 / 77 44,47 + 6 97,47
(1) El margen de perdidas es opcional y su valor es una previsión no oficial
Según la ICT en el ANEXO I Punto: 4.3 Tabla. Los niveles máximo de trabajo /salida de los equipos de cabecera serán 120 dBμV para TV terrestre (15-862 MHz) y de 110 dBμV para TV satélite (950-2.150 MHz). Para evitar esto se puede plantear 2 opciones:
1º opción: hacer el cálculo considerando el edificio por tramos de ± 4 plantas, y ver resultados. 2º opción: colocar amplificadores de red ± en la planta intermedia.
7.- Comprobación de que no se saturaran las BAT de menor atenuación:
Nivel Mínimo = Nivel mínimo BAT (ICT) + Atenuación Peor BAT + 6 dB (margen perdidas)
7
Nivel máximo de la BAT (ICT) : ICT Anexo I p.4.5 BANDA mínimo Nivel
Cabecera Atenuación Mejor BAT Sobran dB < Nivel máximo BAT (ICT) Cumple SI / NO Radio (FM-Radio) 84,55 28,1 56,45 < 40 / 70
SI
TV terrestre digital (COFDN-TV) 89,55 28,1 61,45 < 45 / 70SI
TV satélite analógico y digital(FM-TV y QPSK-TV) 97,47 29,85 67,62 < 47 / 77
SI
8.- Ganancia necesaria del “Equipo de Cabecera”:
A) SEÑAL ENTRADA CABECERA:SEÑAL Canales
Atenuación cable antena-cabecera
(dB) (3) Ganancia antena Nivel señal antena (dB) Señal Entrada Cabecera (dB) (4) Longitud cable (m) Atenuación cable (dB/m) Resultado (dB) FM-Radio (200 MHz) FM 15 0,08 -1,2 +1 61 60,8 TV terrestre digital (800 MHz) C57 C61 15 0,15 -2,25 +17 59 73,75 B)
GANANCIA MINIMA CABECERA:
SEÑAL Canales Nivel mínimo de Salida cabecera (dB) Señal Entrada Cabecera (dB) Ganancia mínima cabecera (dB) FM-Radio (200 MHz) FM 84,55 60,8 23,75 TV terrestre C57 89,55 73,75 15,8
(4) Señal Entrada cabecera = Señal antena (canales) + Ganancia antena Atenuación cable (3) Atenuación cable antena-cabecera = Longitud cable x Atenuación cable
8
digital
(800 MHz) C61
9.- Elección de los elementos del “Equipo de Cabecera”:
A)
APLIFICADORES MONOCANALES:
(pág. 34 catalogo)SEÑAL CANAL Ganancia mínima cabecera (dB) Sistema T03 REF: Ganancia del amplificador (dB) Nº de canales Tensión y Intensidad consumo (V/mA) FM-Radio FM 23,75 5082 30 1 24/65 TV terrestre digital C57 15,08 5086 50 1 24/90 TV terrestre digital C61 15,08 5086 50 1 24/90
B) FUENTE DE ALIMENTACION: REF: 5029 (pág. 42 catalogo)
Datos de la fuente alimentación: Tensión de salida 24 V.
Corriente máxima de salida: 0,55 A Potencia máxima 13,2 W
Tensión de entrada (c.a.) 230 V
Corriente de consumo total = ∑ I consumo de todos los Amplificadores monocanáles = 65 mA +
(2x90 mA) = 245 mA = 0,245 A
C) OTROS ELEMENTOS: (pág. 43 catalogo)
PUENTES: REF. 5074
RESISTENCIAS 75 Ω: REF. 4061 ó REF. 4058 CONENTORES F: REF. 4171 (pág. 64 catalogo) OTROS
