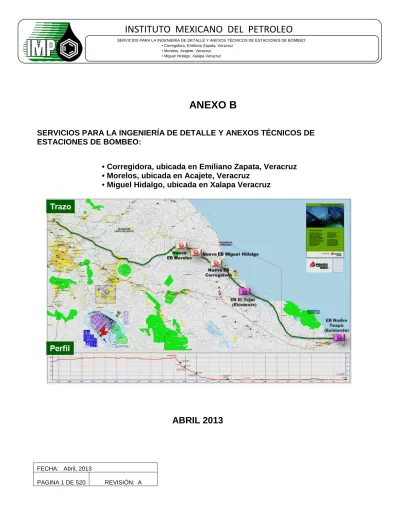

ANEXO B
SERVICIOS PARA LA INGENIERÍA DE DETALLE Y ANEXOS TÉCNICOS DE
ESTACIONES DE BOMBEO:
• Corregidora, ubicada en Emiliano Zapata, Veracruz
• Morelos, ubicada en Acajete, Veracruz
• Miguel Hidalgo, ubicada en Xalapa Veracruz
ABRIL 2013
ÍNDICE
I. INTRODUCCION
II. OBJETIVO GENERAL
III. ALCANCE
III.1 Alcance general
III.2 Especificaciones generales 01 Arquitectura
02 Ingeniería civil 03 Ingeniería eléctrica
06 Ingeniería de aire acondicionado 07 Ingeniería de tuberías 08 Análisis de esfuerzos IV. NORMATIVIDAD V. ESPECIFICACIONES PARTICULARES V.1 Paquete 1 V.2 Paquete 2
I INTRODUCCION
El Instituto Mexicano del Petróleo (IMP), tiene a su cargo el proyecto “Consolidación de la Ingeniería Conceptual, desarrollo de la Ingeniería Básica, Ingeniería de Detalle y Paquete IPC, para la Construcción de Ductos de Suministro y Distribución para la Nueva Refinería en Tula”.
Dentro de los alcances del proyecto se considera el desarrollo de la Ingeniería para la construcción de diferentes Sistemas de Ductos entre cuyos servicios se cita el suministro de Crudo requerido para la operación de la Nueva Refinería en Tula, mediante la construcción de un Oleoducto de 36” D.N. con una longitud de 645.958 Km., cuyo sistema tiene su origen en la Estación de Bombeo Nuevo Teapa (Km 0+000) y tiene como destino la Nueva Refinería en Tula (Km 645+958.21).
Oleoducto de 36” D.N. Nuevo Teapa - Nueva Refinería en Tula
El objetivo del Oleoducto será suministrar 250 MB por día de crudo maya a la Nueva Refinería. La trayectoria del trazo propuesto para el nuevo Oleoducto de 36”D.N. será en su gran mayoría aprovechando derechos de vía existentes (DDV) de los sistemas de ductos de Petróleos Mexicanos, con el apoyo de cinco estaciones de bombeo.
II OBJETIVO GENERAL
El objetivo de las presentes bases técnicas es el desarrollo de la ingeniería de detalle además de las bases técnicas de licitación de tres estaciones de bombeo nuevas, considerando un paquete para la asignación de las estaciones de Corregidora y Morelos, debido a su similitud, y otro paquete para la estación de Miguel Hidalgo, pertenecientes al proyecto IMP F.27867: “Consolidación de la ingeniería conceptual, desarrollo de la ingeniería básica, ingeniería de detalle y paquete IPC para la construcción de ductos de suministro y distribución para la Nueva Refinería en Tula”.
III ALCANCE
III.1 Alcance General
El alcance general de este proyecto consiste en llevar a cabo la ingeniería de detalle del diseño elaborando los planos, dibujos y documentos requeridos de tres nuevas estaciones de bombeo denominadas: “Corregidora”, “Morelos” y “Miguel Hidalgo”, y las bases técnicas de concurso, de forma tal que satisfaga las necesidades del usuario.
La Ingeniería que ha desarrollado el IMP, así como los resultados de los estudios de Topografía y Mecánica de suelos, que servirán de insumo para estos trabajos se incluye en el Anexo “C” de estas Bases. Es responsabilidad de la contratista desarrollar la ingeniería y emitir los documentos en edición Aprobado para Construcción “APC”.
Para la elaboración de los anexos de las bases técnicas de concurso, la contratista debe tomar como base el catálogo GEN de PEMEX.
La contratista debe verificar que las normas y especificaciones descritas en este anexo sean las de última edición. Si la contratista al revisar las normas y especificaciones encuentra una nueva actualización e implica cambios en su cotización debe de informar al IMP antes de aplicarla.
Aclaraciones, Situaciones y Excepciones
Todo el trabajo debe estar en cumplimiento estricto con los requerimientos técnicos e instrucciones previstas en estas Bases. Cualquier excepción, adecuación o modificación, incluyendo la sustitución de documentos que la contratista considere sean "equivalentes" debe ser aprobada por escrito por IMP antes de ejecutar cualquier trabajo.
Vida Útil de las Instalaciones
Las instalaciones deben ser diseñadas para una vida útil de servicio continuo mínimo de 20 años, para lo cual la contratista deberá apegarse a las normas, especificaciones, códigos y estándares indicados en este anexo, con el fin de satisfacer este requerimiento.
Ubicación de las instalaciones
Las estaciones de bombeo antes citadas se ubicarán en:
Estación de Bombeo Municipio
Miguel Hidalgo Xalapa Veracruz Corregidora Emiliano Zapata, Veracruz
Morelos Acajete, Veracruz
La contratista deberá determinar si requiere revisión de información en campo, a fin de determinar los gastos por gastos de transporte y viáticos, e incluirlos dentro de los costos de los documentos a generar.
Asimismo, deberán considerarse los efectos sobre el medio ambiente que pueda causar la ejecución de las obras, por lo que los proyectos deberán incluir las obras necesarias para que se preserven o restituyan en forma equivalente las condiciones ambientales cuando éstas pudieren deteriorarse y se dará la intervención que corresponda a la Secretaría de Medio Ambiente y Recursos Naturales, y a las dependencias y entidades que tengan atribuciones en la materia
Control
El propósito de los sistemas de control de proyectos es establecer procedimientos para el seguimiento y evaluación del cumplimiento de los planes del proyecto en los aspectos siguientes: • Cumplimiento de programas por etapa, área, sistema, etc.
• Avance físico (programado contra real) por etapa, área, sistema, etc. • Control de la información generada y enviada por etapa, área, sistema, etc.
• Efectividad del sistema de calidad aplicado al trabajo ejecutado por etapa, área, sistema, etc. • Los programas desde el nivel operativo al directivo, deben mostrar en cada uno de ellos el avance programado y real alcanzado por cada concepto en la fecha de corte. Asimismo debe indicarse el por ciento relativo asignado a cada concepto integrante de cada programa.
• Cada programa, desde el nivel operativo al directivo, debe generar una curva de por ciento de avance contra tiempo, para poder comparar y establecer desviaciones y pronósticos.
• Las memorias de cálculo generadas para cada programa requeridas para determinar en primer lugar el avance programado y posteriormente para el avance real, deben ser consistentes con el alcance de cada paquete o agrupación que se trate, manejando avances del 1 al 100%. Dichas memorias deben ser la base para generar las curvas de por ciento de avance contra tiempo (meses) correspondientes a cada programa desde el nivel de paquetes de trabajo hasta el nivel directivo y estarán a disposición del IMP.
• Establecido el programa de avance físico para cada nivel desde el operativo al directivo se podrá indicar la distribución en el tiempo que corresponde a cada uno de ellos.
• Las reprogramaciones sólo se aplican en caso de cambio o ajuste del proyecto. En caso de que se requiera ajustar el programa por los retrasos que se acumulen, el programa resultante sólo se considera como un pronóstico para corregir las desviaciones; pero la referencia es el programa en la revisión autorizada.
• El IMP delega en el contratista la responsabilidad de tomar las acciones correctivas en caso de desviaciones. Sin embargo, para contar con la información apropiada, podrá solicitarle el detalle informativo que se requiera en cualquier nivel de la estructura del proyecto en cualquier tiempo, sobre todo en lo referente a los programas, curvas e histogramas.
• El contratista incluirá en todos los niveles de la estructura, los programas y avances, emitiendo reportes del estado del proyecto en originales y dos copias, debidamente organizado y cuya estructura y periodicidad se analizan en el siguiente apartado.
Alcance de los trabajos
La contratista deberá proporcionar una descripción del alcance, detallando los documentos que son requeridos para la acreditación del FEL III y la ingeniería de detalle complementaria. Adicionalmente, el alcance para cada entregable debe ser congruente con las especificaciones particulares incluido en este anexo.
Estructura de desglose de trabajo
Para el control de los trabajos, se requiere la estructura de desglose de los trabajo congruente con las especialidades indicadas y los entregables definidos en el Anexo A.
Programas de actividades
La contratista debe proporcionar programas de trabajos detallados y completos para la ejecución de todas y cada una de las actividades solicitadas en el alcance de los trabajos a realizar.
Estos programas deben mostrar: título completo, duración y fecha de inicio y terminación de todas y cada una de las actividades, resaltando además el inicio y terminación de las etapas principales del proyecto.
Red de actividades
El contratista debe desarrollar la red detallada de actividades del proyecto mediante el “método de ruta crítica”, mostrando el resultado en un diagrama de barras tipo Gantt, en el que estén consideradas todas y cada una de las actividades (mostrando título completo, duración y fecha de inicio y terminación) solicitadas en el alcance de los trabajos a realizar, indicando sus interrelaciones y resaltando aquellas que como resultado de la aplicación del método resulten críticas para el desarrollo del proyecto.
Fechas críticas y plazo total del Contrato.
El plazo total del contrato será de cinco meses y se dividirá en las siguientes etapas de acuerdo a las necesidades de generación de información para validación de compuertas del FEL, la duración de las fechas parciales serán definidas con base en el programa de trabajo de este contrato.
Notas:
1.- La contratista deberá presentar en forma detallada la programación de lo señalado en la tabla anterior para la ejecución total de los trabajos objeto del Contrato.
2.- La contratista deberá de ajustarse a los plazos indicados en el programa de trabajo.
Estructura funcional del proyecto
La contratista debe proporcionar la estructura funcional del proyecto, en el que se incluyan todas las áreas de supervisión, así como las áreas de apoyo.
Reportes de avance
La contratista deberá elaborar un reporte de los avances mensuales de los trabajos de ingeniería que sirva de soporte de los generadores entregados a la Supervisión del IMP, durante todo el desarrollo de los trabajos, mismos que entregará mensualmente en forma impresa (dos juegos), y el correspondiente archivo electrónico, en CD (dos juegos), debidamente rotulados, indicando el nombre del proyecto, el período que se reporta y resumen del contenido.
La contratista será responsable de proporcionar los recursos necesarios (sala de juntas, proyector, PC o laptop, papelería, material impreso, etc.) para realizar reuniones mensuales en las cuales presente los avances.
Sistema de gestión de calidad
La contratista deberá demostrar que cuenta con un sistema de calidad que cumpla con los requisitos de la Norma ISO 9001:2008, que cuenta con procedimientos de trabajo en los que se especifique que para diseño se requiere de la revisión y verificación de entregables.
Se deberá contar con documento de certificación.|
Forma, frecuencia y medios de comunicación
La contratista deberá mostrar la forma, frecuencia y medios de comunicación, que normalmente utiliza en los proyectos. Esto debe incluir la realización de juntas de depuración de entregables y de revisión cruzada.
Recursos
La contratista deberá proporcionar información respecto a la disponibilidad de recursos para el desarrollo del proyecto, como son materiales, equipo, herramientas y mano de obra. Esta deberá estar calendarizada de acuerdo a la duración del proyecto.
Material.
Todos los materiales de consumo (oficina y de campo) necesarios para la ejecución de los trabajos serán proporcionados por el contratista en calidad y cantidad suficientes, de acuerdo a las especificaciones requeridas.
Todos los insumos que intervienen directamente en la realización del concepto de trabajo deberán ser incluidos en el costo directo del precio unitario.
Equipo.
Todo el equipo que se utilizará para la ejecución del servicio, incluyendo equipo de cómputo (computadoras personales, impresoras en blanco y negro, impresoras en color, plotter, escaners, cámaras digitales, etc.), de radio comunicación, de trasporte para personal y equipo de seguridad, serán proporcionados por el contratista en calidad y en cantidad suficientes, de acuerdo al programa respectivo y deberán estar en óptimas condiciones de operación durante todo el periodo de ejecución del servicio.
El equipo necesario para realizar los trabajos, serán de acuerdo a las siguientes características: - Computadoras personales, una por especialista, en cantidad suficiente para la realización de los trabajos en tiempo y forma, con las siguientes características: se deberá contar como mínimo, con: sistema operativo Windows 7 enterprise o superior, equipo con procesador de 2.5 GHZ o superior, 8 GB de memoria en RAM DDR3, tarjeta de video de 2 GB, disco duro de 1 TB, unidad DVD+RW, antivirus, office profesional 2010 o superior, versión en español, instaladas en red, portátiles o de escritorio, (los equipos no podrán ser equipos armados genéricos, incluir comprobante de adquisición o arrendamiento), y se debe presentar licencias de usuario vigentes.
- Impresoras láser a color con capacidad mínima de 40 páginas por minuto, resolución de hasta 600 x 600 puntos por pulgada y con bandeja para tamaño de papel carta y doble carta.
- Servicio de copiado en general y fax, con el número de copias y envíos que requiera la ejecución de los trabajos que solicite IMP.
- Escáner a color laser de cama ancha 42” que pueda escanear 2 planos por minuto.
- Plotter laser, impresión monocromática, dimensión del material de impresión desde 216 mm x 279 mm hasta 914 mm x 25 m, resolución mínima de 600 x 600 puntos por pulgada.
Hardware especializado
La contratista deberá tener 6 estaciones de trabajo para el desarrollo de actividades por cada Estación de bombeo, cumpliendo con las siguientes características:
Requerimientos de Sistema 64-bit
Sistema operativo: Microsoft Windows 7 Enterprise, Ultimate, Professional, or Home Premium Procesadores posibles: AMD Athlon 64 with SSE2 technology, AMD Opteron® processor with SSE2 technology, Intel® Xeon® processor with Intel EM64T support and SSE2 technology, or Intel Pentium 4 with Intel EM64T support and SSE2 technology, Intel® Core™ i7-3770 de tercera generación (8MB Caché, hasta 3.90 GHz) 64 bits
Memoria RAM (8GB de Memoria Doble Canal DDR3 a 1600MHz, 2 DIMMs) Espacio requerido de disco duro 8 GB (free space for installation)
Resolución para la tarjeta de video: 1,024 x 768 display resolution with true color (1,600 x 1,050 with true color recommended) AMD Radeon™ HD 7570 1GB GDDR5 para dos monitores
Adaptador de Red Ethernet Integrada 10/100/1000
Disco Duro Disco Duro SATA de 1TB 7200 RPM (6.0 Gb/s)
Teclado (genérico)
Unidad óptica Unidad de 16x (DVD +/- RW), lectura y escritura de CD/DVD
Mouse Mouse óptico USB
Monitores Dos monitores 21 pulgadas LCD ó LED Internet Explorer 7.0 ó posterior
Asimismo, deberá contar con un servidor con las siguientes características:
En una configuración robusta los servidores para bases de datos pueden llegar hasta 32 GB de memoria RAM, los arreglos de disco duro podrán ser de 4 discos duros o arreglo SAN.
Chassis Configuration 3.5" Chassis with up to 4 Hot Plug Hard Drives
Processor Procesador Intel® Xeon® E5-2403 1.80GHz, 10MB Cache, 6.4GT/s
QPI, No Turbo, 4C, 80W, Max Mem 1066MHz
Memory DIMM Type and
Speed 1600 MHz RDIMMS
Memory Capacity 4GB RDIMM, 1600 MT/s, Standard Volt, Dual Rank, x8 Data Width
Memory Capacity 8GB RDIMM, 1600 MT/s, Standard Volt, Dual Rank, x4 Data Width
RAID Controller PERC H310 Integrated RAID Controller
Hard Drives Disco Duro Hot Plug 2TB 7.2K RPM Near-Line SAS 6Gbps 3.5
pulgadas
Add-in Network Adapter Adaptador Gigabit Ethernet Integrado de doble puerto Internal Optical Drive DVD+/-RW, SATA, Internal for 4HD Chassis
Rack Rails Rieles deslizantes (ReadyRails) con brazo de administración de
cables
Herramientas informáticas
Para software, el contratista deberá presentar las licencias de usuario vigentes. - Para planos, software de AutoCad, versión 2010 o más reciente.
- Para topografía, software de Autodesk Civil 3D, última versión - Para Modelo 3D, AutoCad Plant 3D, 2013
- Para estabilidad de taludes, software SLOPE/W de GEO-SLOPE International Ltd.
- Para modelo mediante análisis de elemento finito, software especializados y reconocidos del tipo PLAXIS 2D y 3D o similar.
- Para análisis de cimentaciones profundas, software comercial del tipo PLAXIS o similar. - Para diseño estructural, SAP2000 ADVANCE 14.0.0 o STAAD PRO 2007 Build 01.
- Para corrida de carga térmica en aire acondicionado, ELITE SOFTWARE en su última versión. - Para análisis de esfuerzos, CAESAR II.
- Red intranet en las instalaciones de la contratista, a través de un servidor, paneles de parcheo, ruteador, fibra óptica etc.
Personal.
Para el desarrollo de este servicio de ingeniería, el contratista deberá proporcionar el personal profesionista técnico, cuya correspondiente profesión y experiencia profesional, estén de acuerdo a los aspectos, conceptos, parámetros y consideraciones que se anotan a continuación:
ESPECIALIDAD PROFESIÓN
a) Experto o supervisor de los trabajos. Ingeniero civil ó ingeniero mecánico ó ingeniero químico ó ingeniero electromecánico ó ingeniero electricista ó ingeniero industrial. b) Especialista senior
1.- Ingeniería de tuberías. Ingeniero mecánico o ingeniero civil. 2.- Ingeniería civil. Ingeniero civil.
3.- Arquitectura Arquitecto.
4.- Ingeniería mecánica. Ingeniero mecánico ó mecánico electricista. o industrial mecánico. 5.- Ingeniería eléctrica. Ingeniero electricista o mecánico electricista o industrial electricista. 6.- Topografía. Ingeniero topógrafo o ingeniero geodesta.
7. Análisis de esfuerzos Ingeniero civil. c) Especialista junior
1.- Ingeniería mecánica. Ingeniero mecánico o mecánico electricista o industrial mecánico. 2.- Ingeniería civil. Ingeniero civil.
3.- Topografía. Ingeniero topógrafo o ingeniero topógrafo geodesta. 4.- Geotecnia. Ingeniero civil.
5.- Hidráulica. Ingeniero civil.
6.- Tuberías. Ingeniero mecánico o ingeniero civil.
7.- Ingeniería eléctrica. Ingeniero electricista o mecánico electricista o industrial electricista. 8.- Arquitectura Arquitecto o ingeniero arquitecto.
9.- Análisis de esfuerzos. Ingeniero mecánico o civil. 10.- Ingeniería de aire
acondicionado Ingeniero mecánico.
d) Personal técnico de apoyo Dibujante CAD, apoyo administrativo.
A fin de asegurar que los servicios objeto del presente contrato se realicen con eficiencia, calidad y oportunidad, el contratista deberá considerar para todo el personal especialista y técnico contratado, y para el personal de apoyo técnico a la residencia y/o supervisión del IMP para la ejecución de los servicios objeto del contrato, los tabuladores vigentes en el mercado tomando como base los señalados en el cuadro 4 “Salarios para personal permanente (staff)” de la Cámara Nacional de Empresas de Consultoría.
Cada proyecto deberá tener un líder de proyecto quien se encargará de coordinar la interacción de las diferentes especialidades de cada. Paquete (I- Corregidora y Morelos, II- Miguel Hidalgo) y el líder de proyecto no podrá tener otro proyecto más a su cargo.
Experiencia profesional:
El personal propuesto deberá contar con la experiencia y conocimientos requeridos, tanto para coordinar y supervisar, como para realizar los trabajos de ingeniería objeto de este servicio, de acuerdo a su profesión y al área de su especialidad, ya sea el superintendente de construcción, el jefe de especialidad o los profesionistas especialistas, esto en base a los datos presentados por el contratista, en lo que respecta a su profesión y experiencia y avaladas con la copia fotostática de su cédula profesional, así como con su currículum correspondiente.
En caso de que por la programación de los proyectos que se efectúen al amparo de este servicio y/o por la dinámica y volumen de trabajo, se requiera de más personal del que presentó, la contratista deberá proporcionar el personal profesionista necesario para cumplir en tiempo y forma con las ingenierías de dichos proyectos, debiendo contar con los requisitos profesionales necesarios de acuerdo a la especialidad, experiencia y puesto en que participe, entregando al residente de obra del IMP los requisitos anotados anteriormente para su aceptación o rechazo, en el momento de que se presente dicho caso.
En caso de que el contratista, durante el desarrollo de este servicio, cambie algún profesionista, de los que propuso originalmente, esta situación solo se podrá efectuar, previa autorización por escrito del residente de obra del IMP, siendo el substituto de una experiencia y capacidad técnica equivalente al sustituido, sin costo adicional para el IMP.
Será factible de que un profesionista especialista, desarrolle los trabajos necesarios para más de una de las especialidades técnicas, dependiendo de su experiencia profesional y profesión, siempre y cuando lo permita la cantidad de trabajo que se esté desarrollando por especialidad y por lo tanto esto no afecte la entrega en tiempo y forma de los trabajos por parte de la contratista al IMP.
En caso de que el prestador del servicio proponga un profesionista con especialidad o profesión diferente a las anotadas anteriormente, esta podrá tener alguna variación a la descrita para el área de ingeniería de que se trate, siempre y cuando se relacione directamente con las actividades que se requieren en la especialidad correspondiente, por lo que deberá justificarlo.
El prestador del servicio deberá justificar y presentar una propuesta a consideración del residente de obra del IMP, para su evaluación y aprobación.
Perfiles profesionales para el superintendente del contrato y cada uno de los jefes de especialidad o área.
El personal propuesto deberá contar con los conocimientos mínimos y profesión mencionados a continuación, según la especialidad de que se trate, además de tener conocimientos de la interrelación de los diferentes sistemas y componentes de instalaciones industriales semejantes a las que se les elaborará y desarrollará sus respectivas ingenierías en este servicio, además de conocimientos del manejo e interpretación de resultados derivados de la utilización de software
técnico de cálculo mencionado en estas bases y el de uso común, para cada especialidad técnica de que se trate y conocimientos de la normatividad correspondiente a las mejores prácticas de ingeniería de uso común en la industria petrolera y firmas de ingeniería:
Superintendente del contrato
Especialidad: Experto o supervisor de los trabajos
Profesión: Ingeniero civil ó ingeniero mecánico ó ingeniero químico ó ingeniero electromecánico o ingeniero electricista o ingeniero industrial.
Experiencia en: Deberá acreditar experiencia en servicios de la especialidad de desarrollo de ingeniería de proyectos de instalaciones de proceso.
El superintendente o representante técnico o coordinador de los servicios deberá conocer con amplitud los proyectos, normas de calidad y especificaciones de construcción, catálogo de conceptos o actividades de obra, programas de ejecución y de suministros, incluyendo los planos con sus modificaciones, especificaciones generales y particulares de construcción y normas de calidad, bitácora, convenios y demás documentos inherentes, que se generen con motivo de la ejecución de los trabajos.
Asimismo, debe estar facultado por el contratista, para oír y recibir toda clase de notificaciones relacionadas con los trabajos, aun las de carácter personal, así como contar con las facultades suficientes para la toma de decisiones en todo lo relativo al cumplimiento del contrato.
El IMP podrá reservarse el derecho de solicitar en cualquier momento, por causas justificadas, la sustitución del superintendente o representante técnico o coordinador de los servicios, y el contratista tendrá la obligación de nombrar a otro que reúna los requisitos exigidos en el contrato.
Especialista Senior
Área Perfil y experiencia
Tuberías
Conocimiento de sistemas de procesos industriales.
Conocimientos y aplicación de la normatividad técnica, de seguridad industrial y protección ambiental que aplique para esta especialidad de acuerdo a la ley federal sobre metrología y normalización y su reglamento.
Experiencia y conocimientos en diseño y modelado de tuberías en plantas industriales aplicando el sistema de diseño AutoCad Plant 3D.
Experiencia en análisis de esfuerzos y flexibilidad en sistemas de tuberías.
Experiencia en la elaboración de estudios preliminar de arreglos de tuberías, orientación y localización boquillas, plataformas y escaleras en equipo.
Conocimientos y Experiencia en la configuración de proyectos en sistemas de diseño AutoCad Plant 3D.
sistemas de diseño AutoCad Plant 3D.
Conocimientos y experiencia en el modelado, de equipo, estructuras, cimentaciones, soportes, edificios, ductos, registros, plataformas para operación de válvulas, trazos de calles, taludes, muros y otros elementos requeridos para conformar modelos en AutoCad Plant 3D.
Conocimientos y experiencia en la configuración, extracción de dibujos en plantas, elevaciones y detalles de la base de datos del modelo 3D y de la complementación de estos.
Conocimientos y experiencia en la configuración, extracción de dibujos de los dibujos isométricos de tuberías de la base de datos del modelo 3D y de la complementación de estos.
Conocimientos y experiencia en la configuración, extracción de listados de material de la base de datos del modelo 3D.
Conocimientos y experiencia en diseño y aplicación de soportes, anclas o guiar, para tuberías.
Experiencia y conocimiento en el diseño y modelado de sistemas de drenaje.
Experiencia y conocimientos en interpretación y aplicación de dibujos y documentos de las Especialidades de: Proceso, Sistemas, Civiles, Eléctricos, Arquitectura, Instrumentos, Equipo Estático, Equipo Dinámico, Topografía, Control, Seguridad Industrial y Telecom principalmente.
Experiencia y conocimientos en la interpretación y aplicación de Especificaciones de Materiales de Tuberías.
Experiencia y conocimientos en la elaboración de anexos técnicos.
Además de cumplir con los requisitos mencionados en este anexo y de la experiencia amplia en su profesión técnica particular, deberá tener conocimientos y nociones generales de las especialidades que intervienen en un proyecto, esto con el fin de verificar y dirigir las revisiones cruzadas entre áreas de ingeniería, para detectar posibles interferencias o incongruencias en elementos comunes a dos o más especialidades.
El Jefe de la Especialidad además de tener la experiencia y los conocimientos relacionados previamente, debe tenerla en Administración, Coordinación y Control de Actividades del proyecto.
Civil, Arquitectura y Análisis de esfuerzos
Sistemas industriales y conocimientos de la normatividad técnica, de seguridad industrial y protección ambiental que aplique para esta especialidad de acuerdo a la ley federal sobre metrología y normalización y su reglamento.
Análisis y diseño de elementos y sistemas estructurales, diseño de edificaciones, cimentaciones de tanques, recipientes y maquinaria, diseño de soportería, obras de drenajes, pavimentos, obras de abastecimiento de agua potable desarrollo de especificaciones y volumen de obra, localización de equipo, planificación de instalaciones, diseño de caminos, aplicación de las teorías: plástica y elástica,
terracerías, trazado de carreteras, exploración y elección de rutas, cuantificaciones de material y equipo y volumen de obra, etc.
Diseño de edificaciones, plataformas de operación, trabes carril y grúas viajeras, cobertizos, escaleras en equipos, estructuras para: postes o torres de alumbrado, elaboración de especificaciones, perforación de pozos de agua, etc.
Distribución y localización de equipos, diseño de instalaciones y obras de infraestructura y comunicaciones; caminos, brechas, puentes, túneles, alcantarillas, drenaje pluvial, helipuertos, centrales camioneras, pozos, etc., elaboración de especificaciones, cuantificaciones de obra, memoria descriptiva, bases de diseño, etc. Estudios topohidraúlicos y sondeos en aguas tranquilas y/o agitadas.
Además de cumplir con los requisitos mencionados en este anexo y de la experiencia amplia en su profesión técnica particular, deberá tener conocimientos y nociones generales de las especialidades que intervienen en un proyecto, esto con el fin de verificar y dirigir las revisiones cruzadas entre áreas de ingeniería, para detectar posibles interferencias o incongruencias en elementos comunes a dos o más especialidades.
Administración de proyectos y conocimientos de la normatividad técnica, legal, de seguridad industrial y protección ambiental.
Mecánica
Sistemas de proceso industrial y conocimientos de la normatividad técnica, de seguridad industrial y protección ambiental que aplique para esta especialidad de acuerdo a la ley federal sobre metrología y normalización y su reglamento.
Elaboración de planos y hojas de datos en la especialidad mecánica para compresores centrífugos, reciprocantes y rotatorios, hojas de datos de ventiladores y sopladores, bombas centrifugas, reciprocantes, dosificadoras, rotatorias, motobombas, turbinas, paquetes de refrigeración, aire de
Instrumentos o de planta, agitadores y cribas, motogeneradores, volumen de obra, requisiciones de equipo ( turbogeneradores, turbocompresores, motogeneradores, motobombas, motocompresores, turbinas de gas o vapor, expansores, bombas, compresores, ventiladores y sopladores, paquetes, grúas de pedestal, grúas viajeras y polipastos, etc), diseño de aire acondicionado integral, sistema dataire, sistema minisplit, unidades de ventana, análisis de flexibilidad, elaboración de especificaciones, cuantificaciones de material y equipo y volumen de obra, memoria de cálculo, bases de diseño, pozos de agua, etc.
Además de cumplir con los requisitos mencionados en este anexo y de la experiencia amplia en su profesión técnica particular, deberá tener conocimientos y nociones generales de las especialidades que intervienen en un proyecto, esto con el fin de verificar y dirigir las revisiones cruzadas entre áreas de ingeniería, para detectar posibles interferencias o incongruencias en elementos comunes a dos o más especialidades.
Administración de proyectos y conocimientos de la normatividad técnica, legal, de seguridad industrial y protección ambiental.
Eléctrica
Sistemas de proceso industrial y conocimientos de la normatividad técnica, de seguridad industrial y protección ambiental que aplique para esta especialidad de acuerdo a la ley federal sobre metrología y normalización y su reglamento.
Subestaciones eléctricas, cuarto de control de motores "CCM´s", sistema de líneas de transmisión eléctrica en media y baja tensión, clasificación de aéreas, diagrama unifilar, arreglo de equipo eléctrico en subestación y cuarto de control, sistema general de fuerza, sistema general de tierras y pararrayos, alumbrado interior y exterior, sistema general de alimentación eléctrica a instrumentos, cuadros de carga, alambrado de detectores de equipo de seguridad, alambrado físico de dispositivos del sistema de seguridad y detección de fugas de gas, coordinación de protecciones, hojas de datos de generadores, elaboración de especificaciones, cuantificaciones de material y equipo y volumen de obra, adquisición de material y equipo eléctrico (tubería conduit, generadores, plantas de emergencia, conductores, accesorios, tableros de distribución, centro de control de motores, transformadores, sistema de fuerza).
Además de cumplir con los requisitos mencionados en este anexo y de la experiencia amplia en su profesión técnica particular, deberá tener conocimientos y nociones generales de las especialidades que intervienen en un proyecto, esto con el fin de verificar y dirigir las revisiones cruzadas entre áreas de ingeniería, para detectar posibles interferencias o incongruencias en elementos comunes a dos o más especialidades.
Administración de proyectos y conocimientos de la normatividad técnica, legal, de seguridad industrial y protección ambiental.
Topografía
Sistemas industriales y conocimientos de la normatividad técnica, de seguridad industrial y protección ambiental que aplique para esta especialidad de acuerdo a la ley federal sobre metrología y normalización y su reglamento.
Estudios topográficos, planimetría y altimetría, ajuste e igualación de coordenadas U.T.M., levantamientos físicos, cuantificaciones de material y equipo y volumen de obra, etc.
Además de cumplir con los requisitos mencionados en este anexo y de la experiencia amplia en su profesión técnica particular, deberá tener conocimientos y nociones generales de las especialidades que intervienen en un proyecto, esto con el fin de verificar y dirigir las revisiones cruzadas entre áreas de ingeniería, para detectar posibles interferencias o incongruencias en elementos comunes a dos o más especialidades.
Administración de proyectos y conocimientos de la normatividad técnica, legal, de seguridad industrial y protección ambiental.
El personal propuesto en su oferta técnica será quien desarrolle las labores inherentes a este contrato. En caso de renuncia, despido o separación del personal de la contratista por cualquier motivo o circunstancia, se deberá sustituir por personal mínimo con las mismas características profesionales y técnicas.
Documentos entregables.
El Contratista se obliga a entregar toda la documentación técnica (planos, especificaciones, memorias de cálculo, reportes de avance) apegada a los requerimientos de la especificación P.1.0000.06 “Estructuración de planos y documentos técnicos de ingeniería”, Edición 2011.
Todos los documentos técnicos generados como alcances de estas bases como planos, memorias de cálculo, especificaciones, reportes y anexos de concurso serán sujetos a revisión y comentarios por parte del personal del IMP, dichos comentarios deben ser analizados e incorporados en los documentos emitidos por el Contratista. Si algún comentario pudiera cambiar el alcance de los trabajos aquí descritos, la Contratista debe hacerlo notar por escrito al personal del IMP.
Asimismo, se deben considerar las siguientes emisiones para revisión de los documentos:
Rev. A.- Para comentarios del IMP Rev. B. Para comentarios de PEMEX Rev. 0 “Aprobada para construcción”
El Contratista debe incluir en los dibujos las siglas de los nombres con la firma del personal que dibujó los planos, diseño el sistema y revisó la información. También debe incluir en un cuadro por separado con las siglas de los nombres de los Supervisores del IMP que revisaron el plano y lo aprobaron. También debe incluir los nombres del personal de PEMEX que revisaron y aprobaron el plano. Todos los entregables solicitados en estas bases deben ser entregados tanto en forma digital como impresa, para la forma impresa se debe entregar con los siguientes requisitos:
La información que sea entregada en calidad de reportes, memorias de cálculo, datos técnicos y cualquier información entregable que no esté clasificada como planos de diseño y/o construcción se debe entregar en papel bond tamaño carta, como mínimo de 75 g/m2 y 88% de blancura.
Toda la información impresa debe ser entregada en carpetas de tres aros de color blanco y de cubierta dura, las carpetas deben tener en la parte frontal y en la costilla un plástico transparente que permita introducir un papel que identifique su contenido. En la parte frontal debe colocar una hoja de papel tamaño carta se indique lo siguiente: el número de proyecto IMP (F.27867), el título del proyecto “CONSOLIDACIÓN DE LA INGENIERÍA CONCEPTUAL, DESARROLLO DE LA INGENIERÍA BÁSICA, INGENIERÍA DE DETALLE Y PAQUETE IPC PARA LA CONSTRUCCIÓN DE DUCTOS DE SUMINISTRO Y DISTRIBUCIÓN PARA LA NUEVA REFINERÍA EN TULA”, logotipos del IMP y de PEMEX, unidad a la que pertenece la información contenida en el documento, para quien fue elabora el documento (PEMEX REFINACIÓN DIRECCIÓN DEL PROYECTO DE INFRAESTRUCTURA EXTERNA), fecha de elaboración del documento, una descripción breve del contenido de la carpeta, en la costilla un papel impreso con un resumen de la caratula. En caso de que la carpeta sea parte de un juego de carpetas que contenga información relacionada, se le debe
colocar numeración de forma visible tanto en la parte frontal como en la costilla (carpeta número “de” número total de carpetas).
Los planos impresos deben ser entregados en tres tantos, en papel bond de 80 gr/m2 y de 104° de blancura, el tamaño será de acuerdo a los requerimientos de cantidad y escala de su contenido, los planos finales deben entregarse doblados de tal forma que puedan acomodarse en carpetas tamaño carta y que el marco de identificación y numero de plano quede a la vista al momento de ser consultados.
Para la forma digital, la información será entregada en discos ópticos de 650 Mb. como mínimo, los archivos deben tener un nombre de identificación adecuado a su contenido y deben ser ordenados por medio de carpetas que permitan su rápida identificación. En los discos ópticos donde se coloquen memorias de cálculo, planos, especificaciones técnicas y anexos de concurso se debe incluir un archivo en formato WORD que contenga una tabla donde se indique el nombre del archivo y un resumen de su contenido. En caso de ser un conjunto de archivos con información referente al mismo tema y que se considere repetitiva se puede indicar el rango de archivos y su descripción general. La rotulación de los discos ópticos debe contener lo siguiente: número de proyecto IMP (F.27867), el título del proyecto (“CONSOLIDACIÓN DE LA INGENIERÍA CONCEPTUAL, DESARROLLO DE LA INGENIERÍA BÁSICA, INGENIERÍA DE DETALLE Y PAQUETE IPC PARA LA CONSTRUCCIÓN DE DUCTOS DE SUMINISTRO Y DISTRIBUCIÓN PARA LA NUEVA REFINERÍA EN TULA ”), unidad a la que pertenece la información contenida en disco óptico, para quien fue elaborada la información (PEMEX REFINACIÓN DIRECCIÓN DEL PROYECTO DE INFRAESTRUCTURA EXTERNA) y fecha de elaboración, los logos son opcionales dependiendo del espacio disponible.
Todos los planos elaborados para el proyecto que se entreguen en forma digital se deben entregar guardados en AutoCad.
El Contratista debe entregar un original y una copia de toda la información impresa y tres copias de toda la información digital al IMP.
Deberán considerarse que, una vez aprobados los documentos por la contratista de acuerdo a su sistema de calidad, se emitirá una revisión “B” para comentarios del IMP. Una vez plasmados los comentarios del IMP, se emitirá una revisión “C” para que se suba al Sistema POL, a fin de que PEMEX emita sus comentarios. Una vez aprobado por PEMEX, se emitirá una última revisión en edición “Aprobada para construcción”.
Retrabajos
Todos los retrabajos ocasionados por errores, omisiones, falta de datos, interferencias, inconsistencias, falta de nitidez y claridad, etc., que hayan sido ocasionados por el contratista, serán con cargo al propio contratista y deberán ser corregidos y entregados a entera satisfacción del Instituto Mexicano del Petróleo. Sin que esto ocasione cambios de alcance o reprogramación de las fechas compromiso de entrega.
Durante todo el tiempo que duren los trabajos motivos de estas bases, el Contratista será supervisado por personal del Instituto Mexicano del Petróleo. El personal del IMP tendrá al acceso garantizado a las instalaciones del Contratista donde se desarrollen los trabajos de ingeniería de todos los componentes de este proyecto así como acceso a la documentación generada de forma parcial o total del mismo. El Contratista debe entregar al personal del IMP un programa de elaboración de los documentos solicitados en estas bases a fin de poder programar fechas de entrega y fechas de revisión de dichos documentos, este programa será revisado y comentado por personal del IMP, los comentarios a dicho programa deben aplicarse y emitir una revisión final. El personal del IMP también podrá solicitarle al Contratista fechas de entregas parciales así como documentos que aún no estén liberados para entrega final con el propósito de revisión de algún criterio o procedimiento de diseño utilizado. El Contratista debe asignar un área independiente con el espacio necesario dentro de sus instalaciones donde la Residencia y Supervisión del IMP puedan desarrollar sus trabajos de revisión de documentos, actividades relacionadas con los avances y la calidad del proyecto. El Contratista debe facilitar a los supervisores del IMP equipo de cómputo con acceso a internet, una impresora de documentos, fotocopiado, acceso a llamadas telefónicas y envío de fax. Y cuando lo solicite con anticipación se le facilite el uso de una sala de juntas para reuniones con especialistas del IMP y del Contratista.
El personal de supervisión del IMP solicitará al Contratista la elaboración de uno o varios documentos de ingeniería en un orden específico, por convenir a sus intereses y el Contratista debe ajustar su programa de elaboración de documentos de acuerdo a lo indicado por la Supervisión del IMP.
Todos los documentos generados durante los trabajos de gabinete y que sean motivo de ser entregados al IMP, serán revisados y comentados por personal del IMP. Los comentarios hechos a dichos documentos deben de ser aplicados por el personal del Contratista. En caso de que algún comentario pudiera modificar la filosofía de diseño, el Contratista debe expresarlo, en primera instancia de manera escrita. Si aun después de las debidas aclaraciones se le solicita al Contratista que el comentario en cuestión procede, esta debe aplicarlo y hacer los ajustes correspondientes en toda la documentación afectada y emitirla con nueva revisión
Se debe tomar en cuenta que deberá permitirse la interrelación cara a cara con personal de Pemex-Refinación para enterarlo del avance de las actividades del proyecto, siempre bajo la presencia del personal del IMP.
III.2 Especificaciones generales
Cualquier concepto no indicado en los planos y/o especificaciones será sometido a la consideración de la Supervisión del IMP. En caso de presentarse alguna discrepancia entre los planos y/o especificaciones, se hará una consulta correspondiente a la Supervisión del IMP.
El IMP se reserva por él mismo o por un tercero que designe, el derecho de revisar cualquier etapa del desarrollo de la ingeniería del proyecto. En el caso de encontrar errores, omisiones o cualquier vicio oculto, durante cualquier etapa, el IMP lo hará del conocimiento de la contratista, misma que
deberá corregirlos sin afectación en tiempo y costo. El hecho de que el IMP revise algún plano o documento de ingeniería, no libera a la contratista de su responsabilidad sobre la revisión, complemento y en su caso adecuación del diseño motivado por errores, omisiones o cualquier vicio oculto.
La contratista tendrá a un ingeniero responsable del aseguramiento de la calidad que atenderá cada una de las fases del proyecto, con los conocimientos afines al proyecto; asimismo, el responsable de aseguramiento de calidad estará apoyado por un equipo de trabajo con capacidad para atender todos los requerimientos del sistema de aseguramiento de calidad en el desarrollo de la ingeniería e integración de los expedientes con los registros de calidad del proyecto que serán entregados en original al IMP al término del contrato.
01 Arquitectura
El alcance a desarrollar en esta ingeniería, partirá de las bases de diseño y los anteproyectos arquitectónicos que el IMP proporcionará, mismo que se debe de respetar en arquitectura, en función y forma, solo se complementará la ingeniería de detalle descrita en el Anexo B1, la cual comprende en arquitectura de manera genérica el complemento de detalle en diseño de plafones, diseño de pisos falsos, diseño de pisos, diseño de puertas, diseño de ventanas, diseño de cancelería, diseño de acabados, diseño de mobiliario, diseño de instalación hidráulica, diseño de instalación sanitaria, diseño de landscape (jardines, plazoleta de acceso, andadores, paisaje, mobiliario urbano).
La nuevas Estaciones de Bombeo constan de diferentes tipos de edificaciones, las cuales se deberán diseñar respondiendo a las necesidades arquitectónicas de uso del espacio, funcionamiento y estética, cumpliendo las disposiciones de la Ley General de Equilibrio Ecológico y Protección Ambiental (LGEEPA) y sus reglamentos que apliquen. Asimismo, se deben cumplir los requisitos de la norma oficial mexicana NOM-117-SEMARNAT-2006, Reglamento Federal de Seguridad, Higiene y Medio Ambiente de Trabajo y la normatividad institucional DG-GPASI-SI-8400 Rev. 1, normas de referencia de PEMEX, así como las disposiciones emanadas por la Gerencia de Servicios de Seguridad Física para salvaguardar al personal y las instalaciones de Pemex-Refinación, de acuerdo a la clasificación de las instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.
Estas edificaciones deben contar con diseños arquitectónicos de acuerdo a la modernidad actual, debiendo alojar al personal y a los equipos que se requieran para el óptimo funcionamiento de las Estaciones de Bombeo.
Deben aprovechar las ventajas climáticas, vientos dominantes, orientación de edificios, ventilación cruzada, balances térmicos en el interior de edificios, etc., con la finalidad de optimizar el uso de energía. Asimismo privilegiar el uso de materiales para construcción propios de la región que coadyuven en el diseño de esta estrategia.
Todos los materiales utilizados en el diseño y construcción de las edificaciones deberán ser nuevos, de primera calidad, bajo costo de mantenimiento, resistencia a la intemperie y deberán contar con garantía, se utilizarán los materiales propios de la región a fin de abatir costos, aprovechando al máximo los recursos naturales y las nuevas tecnologías para lograr diseños arquitectónicos y estructurales sustentables, debiendo ser congruentes con perpetuar los beneficios en tiempo, mejorando la calidad de vida y fortalecer las capacidades de la sociedad preservando los recursos. La obra arquitectónica de estas instalaciones se realizará mediante sistema constructivo a base de estructura de concreto reforzado combinadas el sistema constructivo a base de muros de concreto reforzado y muros de tabique hueco cerámico estructural con aplicación de esmalte vidriado a dos caras, acabados y servicios diversos como son sistema de aire acondicionado, eléctrico, contra incendio, control de accesos, sanitario, telecomunicaciones, informática y aquellas que resulten de la investigación y desarrollo de la ingeniería.
La Estación de Bombeo “Corregidora” se integrará por las siguientes edificaciones: • Barda perimetral y localización de puertas de acceso
• Caseta de control de acceso • Partida militar
• Torre de vigilancia militar
• Cobertizo de subestación eléctrica • Talleres de mantenimiento
• Edificio de unidades de generación eléctrica • Cuarto de control
• Cuarto de cambios • Edificio administrativo
• Cuarto de telecomunicaciones • Cuarto del rectificador
• Caseta de regulación y medición de gas combustible y cuarto SCADA de PGPB • Cuarto de control de motores
• Edificio de turbobombas • Almacén de materiales
• Almacén de residuos peligrosos • Almacén de residuos no peligrosos • Cobertizo de contraincendio
• Edificio contraincendio
• Cobertizo de bombas de crudo recuperado
• Cobertizo del sistema de aire de planta e instrumentos • Cobertizo del sistema de tratamiento de agua pluvial • Cobertizo de bombas de crudo
• Helipuerto • Plaza cívica • Urbanización
La Estación de Bombeo “Morelos” se integrará por las siguientes edificaciones: • Barda perimetral y localización de puertas de acceso
• Caseta de control de acceso • Partida militar
• Torre de vigilancia militar
• Edificio de unidades de generación eléctrica • Cobertizo de subestación eléctrica
• Talleres de mantenimiento • Cuarto de control
• Cuarto de cambios • Edificio administrativo
• Cuarto de telecomunicaciones • Cuarto del rectificador
• Caseta de regulación y medición de gas combustible y cuarto SCADA de PGPB • Cuarto de control de motores
• Edificio de turbobombas • Almacén de materiales
• Almacén de residuos peligrosos • Almacén de residuos no peligrosos • Cobertizo de contraincendio
• Edificio contraincendio
• Cobertizo de bombas de crudo recuperado
• Cobertizo del sistema de aire de planta e instrumentos • Cobertizo del sistema de tratamiento de agua pluvial • Cobertizo de bombas de crudo
• Helipuerto • Plaza cívica • Urbanización
La Estación de Bombeo “Miguel Hidalgo” se integrará por las siguientes edificaciones: • Barda perimetral y localización de puertas de acceso
• Caseta de control de acceso • Partida militar
• Torre de vigilancia militar
• Edificio de unidades de generación eléctrica • Cobertizo de subestación eléctrica
• Talleres de mantenimiento • Cuarto de control
• Cuarto de cambios • Edificio administrativo
• Cuarto de telecomunicaciones • Cuarto del rectificador
• Caseta de regulación y medición de gas combustible y cuarto SCADA de PGPB • Cuarto de control de motores
• Edificio de turbobombas • Almacén de materiales
• Almacén de residuos peligrosos • Almacén de residuos no peligrosos • Cobertizo de contraincendio
• Edificio contraincendio
• Cobertizo de bombas de crudo recuperado
• Cobertizo del sistema de aire de planta e instrumentos • Cobertizo del sistema de tratamiento de agua pluvial • Cobertizo de bombas de crudo
• Helipuerto • Plaza cívica • Urbanización
Barda perimetral y localización de puertas de acceso
Se debe cumplir lo siguiente:
Barda perimetral con una altura mínima de 2.50 m adicionalmente se debe considerar remate a base de concertina en toda la barda, excepto el área de la entrada principal.
El acceso a la estación debe ser a base de puertas metálicas de dos hojas abatibles, con protección anticorrosiva, contando con todos los accesorios para su instalación.
Debe tener un letrero de acceso que se debe diseñar a base de concreto armado, y tabique rojo de la región, su diseño debe estar de acuerdo al proyecto de ingeniería de detalle. El letrero de identificación debe tener dos caras idénticas y la posición del mismo debe ser perpendicular a la autopista.
Caseta de Control de Acceso
Se debe ubicar en el acceso principal y se debe diseñar y construir con un diseño arquitectónico de actualidad, tiene como funciones principales el controlar el acceso peatonal de personal y visitantes, para ello contará con un rehilete o torniquete giratorio de cuerpo completo para control de acceso peatonal de trabajadores y visitantes, operado manualmente y/o con tarjeta electrónica, el cual permita el uso de identificación institucional de PEMEX, en caso de ser necesario el sistema contará con redundancia biométrica (huella digital).
Se deberá considerar el uso de jardineras de ornamentación tanto en la fachada principal, como en la fachada posterior de esta Caseta de Control de Acceso. El diseño de éstas áreas y el tipo de plantas que se incluya se deberá contemplar durante la etapa de desarrollo de la Ingeniería de Detalle, previa autorización de PEMEX Refinación.
Para el desarrollo de este edificio se deben considerar las siguientes áreas: área para 2 personas, área para tablero de monitoreo y equipo de CCTV, área para almacenar equipo de seguridad, baño, cocineta, plataforma de vigilancia.
Los muros exteriores perimetrales que conforman la Caseta de Control de Acceso deben ser a base de block hueco vidriado, color, con alturas variables conforme al proyecto, estos deberán estar estructurados de acuerdo al diseño estructural.
Al interior de estos muros se debe considerar, donde el proyecto lo indique, acabado a base de aplanado de cemento-arena con pintura de esmalte como acabado final.
Los muros interiores serán de dos tipos: de block hueco vidriado y de placas de cemento prefabricadas, dependiendo del área y las necesidades de los espacios.
Para los muros en áreas de sanitarios se deberá considerar loseta de cerámica como recubrimiento. Los muros interiores a base de placas de cemento tendrán un espesor de 15 cm aproximadamente, de acuerdo al diseño arquitectónico, con alturas variables conforme al proyecto.
Al interior de la caseta y baño se debe considerar piso de loseta cerámica. Al exterior, se debe considerar un andador peatonal perimetral a base de concreto estampado con pendiente del 1%
hacia el exterior. El ancho y diseño de la vialidad se determinará de acuerdo al diseño de la urbanización.
En este edificio se debe considerar como plafón la losa de concreto armado acabado aparente, con pintura de esmalte como acabado final.
La cubierta será a base de losa de concreto armado, se deberá considerar relleno para dar pendiente a base de tezontle o de material ligero de la región, de tamaño máximo de ¾”, con una pendiente mínima del 2% hacia BAP, e impermeabilizante a base de mantos prefabricados de asfaltos modificados.
Partida Militar
Se debe diseñar en un solo nivel para hasta 21 personas. Para el desarrollo de este edificio se deben considerar las siguientes áreas:
Un área para dormitorios para 12 personas, área de telecomunicaciones, área para 12 lockers, área para cocineta incluye fregadero, alacena, refrigerador y un horno de microondas, área para vigilancia-control, área de estar, baños y vestidores, pórtico de acceso principal, área para patio de servicio. Los muros exteriores perimetrales que conforman la Partida Militar deben ser a base de block hueco vidriado. Con alturas variables conforme al proyecto. De igual manera se tendrán en los muros perimetrales, de acuerdo al diseño arquitectónico, muros de concreto armado aparentes. Al interior de estos muros se debe considerar, donde el proyecto lo indique, acabado a base de aplanado de cemento-arena, con pintura de esmalte como acabado final. Los muros interiores serán de dos tipos: de block hueco vidriado y de placas de cemento prefabricadas, dependiendo del área y las necesidades de los espacios. Los muros interiores a base de placas de cemento tendrán un espesor de 15 cm aproximadamente con alturas variables conforme al proyecto, el acabado de estos muros será a base de pintura vinílica. Para los muros en áreas de sanitarios y cocineta, se deberá considerar en los muros un repellado a base de mortero cemento - arena para recibir lambrin de azulejo, según propuesta en el diseño arquitectónico.
Los pisos al interior del edificio, en sanitarios y cocineta debe ser loseta cerámica.
Debe tener un andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho y diseño de la vialidad se determinará de acuerdo al diseño de la urbanización
En este edificio se debe considerar como plafón la losa de concreto armado acabado aparente, con pintura de esmalte como acabado final.
La cubierta será a base losa de concreto armado, se deberá considerar relleno para dar pendiente a base de tezontle o de material ligero de la región de tamaño máximo de ¾”, con una pendiente
mínima del 2% hacia BAP, e impermeabilizante a base de mantos prefabricados de asfaltos modificados.
Dentro del diseño de este edificio se debe considerar un pórtico en el acceso, de acuerdo al diseño arquitectónico.
Torre de Vigilancia Militar
Se debe ubicar cerca del acceso principal y se debe diseñar y construir con un diseño arquitectónico de actualidad, tiene como funciones principales el que personal militar pueda vigilar y resguardar las instalaciones de la Estación de Bombeo.
Se debe considerar que la Torre tendrá aproximadamente una altura total equivalente a tres niveles, de acuerdo al proyecto arquitectónico y permitir una visibilidad total de 360 grados. Es conveniente que dicha construcción cuente en el exterior con una plataforma perimetral de vigilancia, la cual permita a los militares en turno, poder salir de la Torre y tener un puesto de observación con una visibilidad inmejorable de la Estación de Bombeo.
Por lo anterior para el desarrollo de esta Torre se deben considerar las siguientes áreas: área de vigilancia para 2 personas, sanitario, área para guardado de armas, escalera, plataforma perimetral de vigilancia. Es necesario que los espacios que se diseñen tengan una ventilación natural adecuada y cumplan con los requerimientos mínimos de iluminación y ventilación indicados en el Reglamento de Construcción.
Esta Torre de Vigilancia Militar debe ser diseñada a base de una estructura de concreto de muros y losa de concreto armado acabado aparente con aplicación de pintura de esmalte como acabado final. En pisos al interior y en sanitario se debe considerar loseta cerámica. Al exterior se debe considerar un andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho de la vialidad se determinará de acuerdo al diseño de la urbanización.
En el área que se deba considerar como plafón la losa de concreto armado tendrá acabado aparente, con pintura de esmalte como acabado final.
La cubierta será a base de losa de concreto armado, se deberá considerar relleno para dar pendiente a base de tezontle o de material ligero de la región de tamaño máximo de ¾”, con una pendiente mínima del 2% hacia BAP, e impermeabilizante a base de mantos prefabricados de asfaltos modificados.
Las dimensiones para esta área deben ser las necesarias para alojar el equipo, considerando el espacio para instalación, operación y mantenimiento. La función de estas instalaciones es suministrar la energía eléctrica propia a base de generadores eléctricos, con la finalidad de que esta estación sea autosuficiente en cuestión de energía eléctrica y en un momento dado no dependa de la energía suministrada por CFE. Esta edificación puede estar de manera independiente a otras edificaciones o formar parte del Cobertizo de Subestación Eléctrica, dependiendo de lo que indique el proyecto arquitectónico.
Los muros exteriores perimetrales que conforman el Edificio de Unidades de Generación Eléctrica deben ser a base de block hueco vidriado, los cuales deberán ser independientes a la estructura principal. Con alturas variables conforme al proyecto, estos deberán estar estructurados de acuerdo al diseño estructural. El acabado exterior de estos muros será aparente, de acuerdo al diseño arquitectónico.
El piso en este edificio se debe considerar como losa de concreto armado con acabado antiderrapante que puede ser martelinado, escobillado o estampado.
Se debe considerar un andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho y diseño de la vialidad se determinará de acuerdo al diseño de la urbanización.
En este edificio se debe considerar como plafón la losa de concreto armado acabado aparente, acabada con pintura de esmalte como acabado final.
La cubierta superior debe ser a base de losa de concreto armado, se deberá considerar losa a dos aguas de acuerdo a la NRF-048-PEMEX-2007, impermeabilizante a base de mantos prefabricados de asfaltos modificados.
Cobertizo de Subestación Eléctrica
Para su diseño se debe cumplir con las normas NRF-048-PEMEX-2007, NRF-010-PEMEX-2004 y NRF-036-PEMEX-2010. Espaciamientos y clasificación de áreas peligrosas, así mismo se deben aplicar los criterios de diseño arquitectónico y estructural, las puertas deben ser resistentes al fuego mínimo una hora y media, considerar un extractor de tipo industrial para evitar la acumulación de gases en el cuarto de baterías, se deben tomar en consideración los huecos con las dimensiones adecuadas para el paso de ductos.
El cobertizo para el Área de Transformador debe contar con accesos independientes desde el exterior del edificio. Las dimensiones para esta área deben ser las necesarias para alojar el equipo, considerando el espacio para instalación, operación y mantenimiento.
Para el desarrollo de este edificio se deben considerar las siguientes áreas: área de cables y charolas, área de transformadores, área de planta de emergencia con motor diesel, área de cuarto de baterías, área de tableros de distribución, área de HVAC.
Los muros exteriores perimetrales que conforman el Cobertizo de la Subestación Eléctrica deben ser a base de block hueco vidriado, estructurados de acuerdo al diseño estructural. Los muros interiores serán de dos tipos: de block hueco vidriado y de concreto reforzado, dependiendo del área y las necesidades de los espacios: los muros interiores de block hueco vidriado, los muros para el área de transformadores deben ser de concreto reforzado y las puertas deben ser a base de malla tipo ciclón. El piso en este edificio se debe considerar como losa de concreto armado con acabado antiderrapante que puede ser martelinado, escobillado o estampado, para el cuarto de baterías, el acabado del piso debe ser a base de loseta de barro acabado cerámico antiácido.
Debe tener andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho y diseño de la vialidad se determinará de acuerdo al diseño de la urbanización.
En este edificio se debe considerar como plafón la losa de concreto armado acabado aparente, con pintura de esmalte como acabado final.
La cubierta superior del área de la Subestación debe ser a base de losa de concreto armado, se deberá considerar losa a dos aguas de acuerdo a la NRF-048-PEMEX-2007, impermeabilizante a base de mantos prefabricados de asfaltos.
Para el cobertizo de transformadores se debe utilizar estructura metálica para sujeción de la cubierta; la cubierta debe ser de lámina galvanizada desmontable.
La cubierta en el cuarto de equipos debe ser a base de losa de concreto armado, se deberá considerar relleno para dar pendiente a base de tezontle o de material ligero de la región de tamaño máximo de ¾”, con una pendiente mínima del 2% hacia BAP e impermeabilizante a base de mantos prefabricados de asfaltos modificados.
Talleres de Mantenimiento
Se debe construir con un diseño arquitectónico de actualidad, en un solo nivel, considerando el espacio suficiente para integrar los diferentes talleres que se requieren de las diferentes especialidades. Debe incluir el espacio necesario para las maniobras necesarias de las diferentes piezas y equipos que requieran de reparación o mantenimiento.
El acceso y salida de éste edificio deberá estar a cubierto para resguardo de la intemperie y lluvia, por un pórtico de acceso, si así lo considera el diseño arquitectónico.
Por lo anterior para el desarrollo de este edificio se deben considerar las siguientes áreas modulares: Taller Mecánico, Taller Eléctrico, Taller de Medición, Taller de Automatización, Taller de Tuberías, Sanitarios para hombres y mujeres, Regaderas y vestidores.
Se deberán considerar áreas verdes en el acceso principal a este edificio, así como el uso de jardineras de ornamentación tanto en el acceso principal, como en el acceso que conecta a la Estación de Bombeo, esto de acuerdo al proyecto arquitectónico. El diseño de éstas áreas y el tipo de plantas que se incluya se deberá contemplar durante la etapa de desarrollo de la ingeniería de detalle.
Los muros exteriores perimetrales deben ser a base de block hueco vidriado, con alturas variables conforme al proyecto, estos deberán estar estructurados de acuerdo al diseño estructural. De igual manera se tendrá en los muros perimetrales, de acuerdo al diseño arquitectónico, muros de concreto armado aparentes. Los muros interiores serán de dos tipos: de block hueco vidriado y de placas de cemento prefabricadas, dependiendo del área y las necesidades de los espacios: los muros interiores de block hueco vidriado, muros interiores a base de placas de cemento tendrán un espesor de 15 cm aproximadamente con alturas variables conforme al proyecto. Se deberá considerar el acabado de estos muros con pintura de esmalte como acabado final.
Para los diferentes Talleres, el piso debe ser de concreto acabado pulido y tener un acabado antiderrapante.
Debe tener andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho y diseño de la vialidad se determinará de acuerdo al diseño de la urbanización
En el área para Talleres, la estructura debe ser metálica para sujeción de la cubierta; las cubiertas serán a base de lámina de acero galvanizado.
Dentro del diseño de este edificio se deben considerar pórticos en el acceso y salida de emergencia del edificio, si así lo considera el diseño arquitectónico.
Cuarto de Control
Se debe construir con un diseño arquitectónico de actualidad a un solo nivel y con diseño tipo bunker, debe ser diseñado considerando aire acondicionado, presión positiva y contar con exclusa. Se deben considerar los radios de afectación que resulten del análisis de riesgo.
Se deberán considerar áreas verdes en el acceso principal a este edificio, así como el uso de jardineras de ornamentación tanto en el acceso principal, como en el acceso que conecta a la Estación de Bombeo. El diseño de éstas áreas y el tipo de plantas que se incluya se deberá contemplar durante la etapa de desarrollo de la ingeniería de detalle.
Para el desarrollo de este edificio se deben considerar las siguientes áreas: área de cuarto de control, área de atención a emergencias, área de café, área baños y vestidores hombres, área de baños y vestidores mujeres, área de cuarto de aseo, área de cuarto eléctrico, área de telecomunicaciones, área de PLC´s, área de cuarto de maquinas, área de cuarto de baterías, área de tableros y SFI´s, área de esclusa, área de vestíbulo, área de cobertizo para las condensadoras de aire acondicionado, área de supresión de fuego.
Los muros exteriores perimetrales que conforman el Cuarto de Control pueden ser de dos tipos: a base de block hueco vidriado y/o de concreto armado, la fachada que está restringida hacia la Casa de Bombas puede ser de concreto reforzado que incluya mirillas con cristales de resistencia adecuada, el diseño de las otras fachadas se requiere sean con un tratamiento con diseño de arquitectura actual.
Lo anterior debido a que por su ubicación, la cuál será definida por el PLG de la Estación de Bombeo, el Cuarto de Control requiere ser a prueba de explosión.
La altura de los muros será variable conforme al proyecto arquitectónico, estos deberán estar estructurados de acuerdo al diseño estructural. El acabado exterior de estos muros podrá ser aparente, si así lo requiere el diseño arquitectónico. De igual manera se podrá tener una combinación de ambos tipos de muros perimetrales, muros a base de block hueco vidriado y muros de concreto armado, estando esto en función del diseño arquitectónico. Los muros interiores serán principalmente de dos tipos: de block hueco vidriado y de placas de cemento prefabricadas, dependiendo del área y las necesidades de los espacios.
Los pisos al interior del edificio se deben considerar loseta cerámica. En el área en donde existan equipos de cómputo e instrumentación y que requieran por instalaciones especiales el uso de trincheras, este será a base de un piso falso con un acabado antiestático, el diseño de este piso debe ser capaz de soportar el mobiliario y equipo que se requiera de acuerdo a lo indicado en el proyecto. Para las áreas de sanitarios, cocinetas y cuartos de aseo, se deberá considerar en pisos el acabado de loseta cerámica.
Para los cuartos eléctricos, el acabado de pisos debe ser a base de firme de concreto armado, piso con acabado que puede ser martelinado, escobillado o estampado.
Debe tener andador peatonal perimetral a base de concreto estampado con pendiente del 1% hacia el exterior, según propuesta en el diseño arquitectónico. El ancho de la vialidad se determinará de acuerdo al diseño de la urbanización.
Al interior del edificio en áreas de oficinas se debe considerar falso plafón, a base de plafón modular. Los plafones se deben considerar acústicos, registrables y auto extinguibles, según propuesta en el diseño arquitectónico.
En el área que se deba considerar como plafón la losa de concreto armado tendrá acabado aparente, con pintura de esmalte como acabado final.
