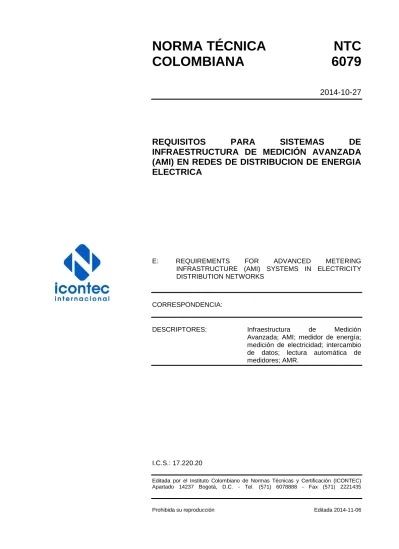

NORMA TÉCNICA
NTC
COLOMBIANA
6079
2014-10-27
REQUISITOS
PARA
SISTEMAS
DE
INFRAESTRUCTURA DE MEDICIÓN AVANZADA
(AMI) EN REDES DE DISTRIBUCION DE ENERGIA
ELECTRICA
E: REQUIREMENTS FOR ADVANCED METERING INFRASTRUCTURE (AMI) SYSTEMS IN ELECTRICITY DISTRIBUTION NETWORKS
CORRESPONDENCIA:
DESCRIPTORES: Infraestructura de Medición Avanzada; AMI; medidor de energía; medición de electricidad; intercambio de datos; lectura automática de medidores; AMR.
I.C.S.: 17.220.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 6079 fue ratificada por el Consejo Directivo de 2014-10-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 144 Medidores de energía.
ACLARA
AE2 ESCO SAS AMS UNIÓN
AUTOMATIZACIÓN AVANZADA S.A. CEDELCA
CENTRALES ELÉCTRICAS DE NORTE DE SANTANDER -CENS-
CENTRO INTERNACIONAL DE FÍSICA -CIF- CHEC CIDEI CIDET CODENSA COGNYST INTERNATIONAL COMERCIALIZAR S.A. COMMERCIAL METERING COMPAÑÍA AMERICANA DE MULTISERVICIOS -CAM- COMPAÑIA ENERGÉTICA DE OCCIDENTE
COMPAÑÍA ENERGÉTICA DEL TOLIMA S.A. E.S.P. COSERVICIOS DCE SAS DICEL DIGITRON DISICO EDMI OSAKI ELECTRICARIBE ELECTRIFICADORA DE SANTANDER ELECTRIFICADORA DEL CAQUETA ELECTRIFICADOTA DEL META ELGSIS
ELSTER - COLTAVIRA EMGESA
EMPRESA DE ENERGÍA DE BOYACÁ EMPRESA DE ENERGÍA DE
CUNDINAMARCA
EMPRESA DE ENERGÍA DE PEREIRA EMPRESA DE ENERGÍA DEL PACÍFICO -EPSA-
EMPRESA DE ENERGÍA DEL QUINDIO EMPRESAS MUNICIPALES DE CALI -EMCALI-
EMPRESAS PÚBLICAS DE MEDELLÍN ENERTOTAL S.A. E.S.P.
ERICTEL FOR-U-TECH GEIICO S.A. GERS GRUPO R&O HAP ELECTRÓNICA IDOSDE LTDA IMCOMELEC
IMECTRO LTDA. INELCA
INGENIERÍA Y REPRESENTACIONES S.A. INPEL
INSTITUCIÓN UNIVERSITARIA SALAZAR Y HERRERA
ISA ISAGEN ITRON
JESEN GROUP S.A.S - ATEL SAS- MEDER S.A. MEK LTDA. METREX S.A. MONTAJES Y AUTOMATIZACIONES INDUSTRIALES MTE S.A. NEBULA ENGINEERING
NIPPON TRADE DE COLOMBIA - TECUN S.A.S.-
OPTIMIZACIÓN DE ENERGÍA S.A. ORACLE UTILITIES
P.J TECH S.A. PISTAR HOLDING PRIMESTONE
PRODUCEL INGENIEROS S.A. PTI LTDA.
PULSA DE COLOMBIA S.A. RADIAN RESEARCH, INC. RYMEL INGENIERÍA SANTA ISABEL
SCHNEIDER ELECTRIC COLOMBIA SERVIMETERS SIEMENS STAEKKA SUATELL LTDA. SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO TECNO5 TECUN TECVESA TELEMETERGY TRADINTER TRANSFORMADORES CDM UNIÓN ELÉCTRICA UNIVERSIDAD DE MEDELLÍN UNIVERSIDAD DEL VALLE UNIVERSIDAD DISTRITAL UNIVERSIDAD ICESI UNIVERSIDAD NACIONAL VATIA S.A E.S.P.
VEGAPROYECTOS S.A. -VEGA ENERGY- VEN ENERGIA
VERITEST LTDA.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ABRIL SOLUCIONES S.A.S. ALDANA METERS LTDA.
COLREDES DE OCCIDENTE S.A. ELECTROHUILA S.A E.S.P.
EMPRESAS DE SERVICIOS PÚBLICOS DE CAJICÁ S.A. E.S.P.
EXCELEC
GECELCA S.A. E.S.P. IAC LTDA.
INSTITUTO NACIONAL DE METROLOGÍA DE COLOMBIA
METROBIT LTDA.
MINISTERIO DE MINAS Y ENERGÍA RADIAN RESEARCH INC
SELDA LTDA. SGS
UNIDADES TECNOLÓGICAS DE SANTANDER
UTINNOVATION LATIN AMERICA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 6079
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. ALCANCE ... 1 3. REFERENCIAS NORMATIVAS ... 1 4. DEFINICIONES ... 3 5. ASPECTOS GENERALES ... 45.1 ARQUITECTURA DEL SISTEMA AMI ... 4
5.2 MÓDULOS DEL SISTEMA AMI ... 5
6. REQUISITOS PARA EL SISTEMA AMI ... 12
6.1 REQUISITOS DE LA UNIDAD DE MEDIDA ... 12
6.2 REQUISITOS DE LA UNIDAD CONCENTRADORA ... 18
6.3 REQUISITOS DEL SISTEMA DE GESTION Y OPERACION ... 19
6.4 REQUISITOS DE COMUNICACIONES ... 22
6.5 REQUISITOS DE SEGURIDAD ... 24
BIBLIOGRAFIA ... 27
Figura 1. Arquitectura del sistema AMI ... 4
TABLAS Tabla 1. Capas de comunicación según sus nombre/niveles... 9
NORMA TÉCNICA COLOMBIANA
NTC 6079
RESUMEN
Página
Tabla 2. Referencias normativas para requisitos eléctricos de la Unidad de Medida .. 13 Tabla 3. Referencias normativas para requisitos metrológicos
de la Unidad de Medida ... 14 Tabla 4. Normas para medida concentrada ... 17 Tabla 5. Requisitos de Comunicaciones - Protocolos/Estándares ... 23
NORMA TÉCNICA COLOMBIANA
NTC 6079
RESUMEN
1 de 27
REQUISITOS PARA SISTEMAS DE INFRAESTRUCTURA
DE MEDICIÓN AVANZADA (AMI) EN REDES DE DISTRIBUCION DE ENERGIA ELECTRICA
1. OBJETO
Esta norma ha sido elaborada con el fin de establecer los requerimientos mínimos que deben cumplir los sistemas AMI para su operación y gestión.
2. ALCANCE
Aplica para los equipos y sistemas que conforman la medida de energía eléctrica de corriente alterna para sistemas de infraestructura de medición avanzada (AMI) que incluyen entre otras funcionalidades AMR (Lectura Automática de Medidores), gestión de alarmas y gestión de conexión y desconexión del servicio en forma remota.
Aplica a unidades de medida para usos interiores o exteriores, en configuración individual o concentrada con medidores monocuerpo o bicuerpo. Asimismo para medidores monofásicos, bifásicos y trifásicos. De igual manera, aplica para medida directa, semidirecta e indirecta.
3. REFERENCIAS NORMATIVAS
Las siguientes normas de referencia son indispensables para la aplicación de esta norma. Para las referencias fechadas, solamente aplica la edición citada. Para referencias no fechadas, aplica la última edición de la norma (incluyendo cualquier adenda).
NTC 2147:2003, Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores estáticos de energía activa (Clases 0,2 S y 0,5 S) (IEC 62053-22).
NTC 2958:2006 Métodos de ensayo para cajas de instalación de medidores y cajas de derivación.
NTC 3444, Armarios para instalación de medidores de energía eléctrica.
NTC 4052: 2003, Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores estáticos de energía activa (Clases 1 y 2) (IEC 62053-21).
NORMA TÉCNICA COLOMBIANA
NTC 6079
RESUMEN
2
NTC 4569:2003, Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores estáticos de energía reactiva (clases 2 y 3) (IEC 62053-23).
NTC 4649:1999, Equipo para medidores de energía eléctrica (c.a.). Requisitos particulares. Requisitos de tensión y consumo de potencia.
NTC 4856:2013, Verificación inicial y posterior de medidores de energía eléctrica. NTC 5019:2007, Selección de equipos de medición de energía eléctrica.
NTC 5226:2003, Equipos de medición de energía eléctrica (c.a.). Requisitos generales, ensayos y condiciones de ensayo (IEC 62052-11).
IEC 60870-5, Telecontrol Equipment and Systems.
IEC 61000-4-2, Electromagnetic Compatibility (EMC). Part 4-2: Testing and Measurement Techniques. Electrostatic Discharge Immunity Test.
IEC 61000-4-3, Electromagnetic Compatibility (EMC). Part 4-3: Testing and Measurement Techniques. Radiated, Radio-Frequency, Electromagnetic Field Immunity Test.
IEC 61000-4-4, Electromagnetic Compatibility (EMC). Part 4-4: Testing and Measurement Techniques. Electrical Fast Transient/Burst Immunity Test.
IEC 61000-4-5, Electromagnetic Compatibility (EMC). Part 4-5: Testing and Measurement Techniques. Surge Immunity Test.
IEC 61000-4-6, Electromagnetic Compatibility (EMC). Part 4-6: Testing and Measurement Techniques. Immunity to Conducted Disturbances, Induced by Radio-Frequency Fields.
IEC 61334-5-1, Distribution Automation Using Distribution Line Carrier Systems. Part 5-1: Lower Layer Profiles. The Spread Frequency Shift Keying (S-FSK) Profile.
IEC 61850, Communication Networks and Systems for Power Utility Automation.
IEC 61968-9, Application Integration at Electric Utilities. System Interfaces for Distribution Management. Part 9: Interfaces for Meter Reading and Control.
IEC 61970, Energy Management System Application Program Interface (EMS-API).
IEC 62056-21, Electricity Metering. Data Exchange for Meter Reading, Tariff and Load Control. Part 21: Direct local data Exchange.
IEC 62056-31, Electricity Metering. Data Exchange for Meter Reading, Tariff and Load Control. Part 31: Use of Local Area Networks on Twisted Pair with Carrier Signaling.
IEC 62056-6-1, Electricity Metering Data Exchange. The DLMS/COSEM Suite. Part 6-1: Object Identification System (OBIS).
ANSI C12.18, Protocol Specification for ANSI Type 2 Optical Port.
ANSI C12.19, American National Standard for Utility Industry End Device Data Tables.
ANSI C12.22, American National Standard Protocol Specification For Interfacing to Data Communication Networks.
NORMA TÉCNICA COLOMBIANA
NTC 6079
RESUMEN
3
CLC/prTS 50568,Electricity Metering Data Exchange. the DLMS/COSEM Suite
DIN 43863-4, Meter Data Communication - IP-Telemetry.
EN 13757, Communication System for Meters and Remote Reading of Meters.
4. DEFINICIONES
Para el propósito de esta norma, además de las definiciones dadas en las normas NTC 4856, NTC 5226 (IEC 62052-11) y NTC 5019, aplican las siguientes:
4.1 AMI – Infraestructura de Medición Avanzada. Un sistema AMI es una solución integral que tiene la capacidad de gestionar el intercambio de información y datos entre el sistema de gestión y las unidades de medida, permite la gestión remota de diferentes funcionalidades como la toma de lecturas, procesos de conexión y desconexión para los medidores que posean dicha capacidad, eventos y alarmas, el control de acceso a las interfaces, entre otras funcionalidades con el fin de ofrecer una solución eficiente para la toma oportuna de decisiones preventivas, de mejora o correctivas. El sistema AMI incluye una amplia gama de aplicaciones que permite gestionar la demanda, optimizar la red de distribución, garantizar la integridad del sistema y proveer servicios de valor agregado.
4.2 AMR - Lectura Automática de Medidores. Sistema unidireccional que permite recopilar y analizar automáticamente datos de dispositivos como medidores de gas, electricidad o agua y comunicar esos datos por medio de una red de comunicaciones a su sistema de gestión y operación.
4.3 Gateway (Puerta de enlace). Dispositivo que presta servicio en la capa de comunicaciones y sirve de intermediario para el envío/recepción de datos o información hacia/desde los medidores.
…
BIBLIOGRAFIA
OPEN Meter. Open Public Extended Network Metering.
Suministro de equipos de medición de consumo de energía, monitoreo y operación remota. Gas Natural FENOSA.
Sistema de Medida Centralizada. Codensa.
Functional Specification for an Advanced Metering Infrastructure, Version 2. Province of Ontario.
AMI System Security Requirements, V 1.01. UCAIUG: AMI-SEC-ASAP.
Meter Data Collection (MDC) Server to be used in Advanced Metering Infrastructure (AMI), National transmission and despatch company (NTDC), Specification DDS-110:2012.
Smart Grid Cyber Security Requirements, Version 1.0, Cyber Security Coordination Task Group (CSCTG). The group is lead by NIST.
Smart Meter Requirements, Dutch Smart Meter specification and tender dossier. EnergieNed. KEMA Consulting.
