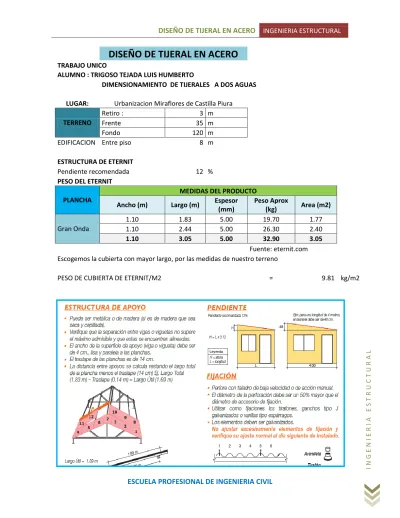

I N G E N I E R I A E S T R U C T U R A LDISEÑO DE TIJERAL EN ACERO
TRABAJO UNICOALUMNO : TRIGOSO TEJADA LUIS HUMBERTO
DIMENSIONAMIENTO DE TIJERALES A DOS AGUAS LUGAR: Urbanizacion Miraflores de Castilla Piura
TERRENO
Retiro : 3 m
Frente 35 m
Fondo 120 m
EDIFICACION Entre piso 8 m
ESTRUCTURA DE ETERNIT
Pendiente recomendada 12 %
PESO DEL ETERNIT PLANCHA
MEDIDAS DEL PRODUCTO Ancho (m) Largo (m) Espesor
(mm) Peso Aprox (kg) Area (m2) Gran Onda 1.10 1.83 5.00 19.70 1.77 1.10 2.44 5.00 26.30 2.40 1.10 3.05 5.00 32.90 3.05 Fuente: eternit.com Escogemos la cubierta con mayor largo, por las medidas de nuestro terreno
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A LPeralte o flecha de la armadura
12% L = 1.74 m
h= = 0.5 m
DISEÑO DE LA ARMADURA:
Área tributaria en los nudos de techo:
En nudos intermedios 2.07 5.6 = 11.6 m2
En nudos extremos 1.04 5.6 = 5.8 m2
a. Carga Muerta (D) :
cubierta eternit = 9.81 kg/m2
Peso de la cercha y arriostramiento (Estimado) 24 kg/m 2 .
- Peso en el nudo debido al peso de las vigueta =
# de viguetas 8 = 5 kg/m 2 .
CM = 38.81 kg/m 2 .
Carga muerta en cada nudo del techo :
·Nudos intermedios :
PD = 38.81 11.6 = 450.15 kg/m
·Nudos extremos :
PD = 38.81 5.8 = 225.08 kg/m
b. Carga Viva (L) :
La sobrecarga o carga viva sobre el techo es: C.V= 30 kg/m2.
·Nudos intermedios :
PL = 30 11.6 = 348 kg/m
·Nudos extremos
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A L c. Carga de Viento (W) :Carga horizontal de viento en el alero (Barlovento) = paxS2
La altura de la edificación es : H = 10.24 m
La velocidad del viento es :
H= = 10.24 m V = 75 Km/h ; si H <= 10.00m. VKm/h = 75 (H/10)0.22 ; si H > 10.00m. Luego para H =10.24m. ® V = 75 Km/h. V = = 75 Km/h.
La presión del viento es: p = 0.005*C*V2
Para superficies verticales (alero) y para Barlovento: C = 0.5
p = 0.005(+0.5) (75)2
p= = 14.063 kg/m2.
Luego la carga horizontal de viento en el alero =
p*(12%*L)*Espaciamiento en direccion al fondo 137.03 Kg.
Carga horizontal de viento a nivel de la brida inferior = phxS2
((p*(L/2)*Espaciamiento en direccion al fondo)/2
570.94 Kg.
Carga debidas a la succión que ejerce el viento sobre la cobertura
(Sotavento):
La cobertura es una superficie inclinada: (tang^-1(S*L/(L/2))
θ = 6.84º
En la tabla 5.4 para superficies inclinadas a 15º ó menos
(Sotavento): C = -0.6 p = 0.005*C*V2 = 0.005(-0.6) (75)2 = -16.88 kg/m2. Luego: En nudos intermedios: PD = = -195.75 kg/m En nudos extremos : PD = = -97.875 kg/m
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A L ·Nudos intermedios : 1) U = 1.2 D + 1.6 L 1) U = 1.2 (450.15) + 1.6 (348) = 1096.98313 kg/m 2) U = 1.2 D + 0.5 L + 1.3 W 2) U = 1.2 (450.15) + 1.6 (348)+ 1.3 (195.75) = 1351.45813 kg/m 3) U = 1.2 D + 0.5 L + 1.5 E 3) U = 1.2 (450.15) + 1.6 (348)+ 1.5 (195.75) = 1390.60813 kg/m ·Nudos intermedios : 1) U = 1.2 D + 1.6 L 1) U = 1.2 (165.648) + 1.6 (142.8) = 548.4915648 kg/m 2) U = 1.2 D + 0.5 L + 1.3 W 2) U = 1.2 (165.648) + 1.6 (142.6)+ 1.3 (80) = 675.7290648 kg/m 3) U = 1.2 D + 0.5 L + 1.5 E 3) U = 1.2 (165.648) + 1.6 (142.6)+ 1.5 (80) = 695.3040648 kg/m PREDOMINAN ·Nudos intermedios : PU= 1.39 Tn ·Nudos intermedios : PU= 0.70 Tn RA+RB= 10.43 TN ………..1 RA= RB= MB=0 RA*14.5= 70.57 tn RA= 4.87 tn RB= 5.56 tnESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A LESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A LDISEÑO DE BRIDA SUPERIOR.
Se diseña el elemento de la brida superior que tenga mayor esfuerzo. DISEÑO POR COMPRESION.
AG = Tn/ (ɸt*fy) DATOS:
Pn -10542.18 Kg
ɸt 0.85
Utilizando A36 Fy= 2532 Kg/cm2
K 1 ( Para perfil laminado)
L 2.09 m Entonces: AG= 4.90 cm2 USAR Perfil 2 L 1 1/2 x 1 1/2 x 5/32 Ag = 5.73 Rx = 1.17 Ry = 2.94 b. Comprobacion. b.1 .Por esbeltez. KL/r= 178.63 < 200 OK
DISEÑO DE BRIDA INFERIOR.
Se diseña el elemento de la brida inferior que tenga mayor esfuerzo.
DISEÑO A TRACCION.
AG = Tn/ (ɸt*fy) DATOS:
Pn 10436.76 Kg
ɸt 0.9
Utilizando A36 Fy= 2532 Kg/cm2
K 1 ( Para perfil laminado)
L 2.07 m Entonces: AG= 4.58 cm2 USAR Perfil 2 L 1 1/2 x 1 1/2 x 1/8 Ag = 4.639 Rx = 1.181 Ry = 2.984 Comprobacion. a) Por esbeltez. KL/r= 175.40 < 300 OK
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A Lb) Por fluencia del acero:
Donde: 0.9 Fy= 36 ksi = el area requeridaes: 2.37 cm2 A= 4.639 cm2 > DISEÑO DE DIAGONALES: DISEÑO A TRACCION. AG = Tn/ (ɸt*fy) DATOS: Pn 12544.87 Kg ɸt 0.9
Utilizando A36 Fy= 2532 Kg/cm2
K 1 ( Para perfil laminado)
L 2.49 m Entonces: AG= 5.51 cm2 USAR Perfil 2 L 1 1/2 x 1 1/2 x 5/32 Ag = 5.73 Rx = 1.17 Ry = 2.94 Comprobacion. a) Por esbeltez. KL/r= 212.82 < 300 OK
b) Por fluencia del acero:
Donde: 0.9 Fy= 36 ksi = el area requeridaes: 2.85 cm2 A= 5.73 cm2 > 〖𝑃𝑢=∅〗_𝑐 𝐹_𝑦 𝐴_𝑔 ∅_𝑡= 〖𝐴𝑔=𝑃𝑢∗∅〗_𝑐 〖∗𝐹〗_(𝑦 )= 〖𝑃𝑢=∅〗_𝑐 𝐹_𝑦 𝐴_𝑔 ∅_𝑡= 〖𝐴𝑔=𝑃𝑢∗∅〗_𝑐 〖∗𝐹〗_(𝑦 )=
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
I N G E N I E R I A E S T R U C T U R A L DISEÑO DE MONTANTES. DISEÑO POR COMPRESION: AG = Tn/ (ɸt*fy)DATOS:
Pn -2676.75 Kg
ɸt 0.85
Utilizando A36 Fy= 2532 Kg/cm2
K 1 ( Para perfil laminado)
L 1.74 m Entonces: AG= 1.24 cm2 USAR Perfil 2 L 1 1/4 x 1 1/4 x 1/8 Ag = 3.832 Rx = 0.978 Ry = 2465 b. Comprobacion. b.1 .Por esbeltez. KL/r= 177.91 < 200 OK
