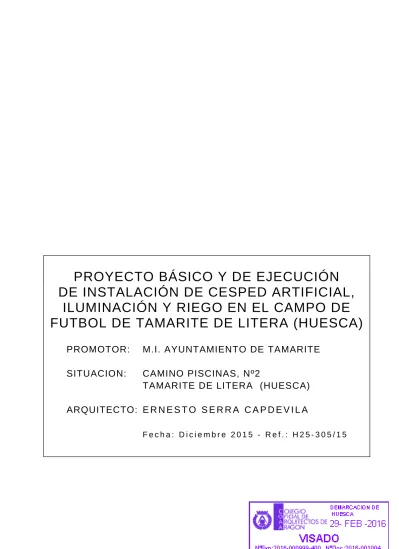

PROYECTO BÁSICO Y DE EJECUCIÓN
DE INSTALACIÓN DE CESPED ARTIFICIAL,
ILUMINACIÓN Y RIEGO EN EL CAMPO DE
FUTBOL DE TAMARITE DE LITERA (HUESCA)
PROMOTOR: M.I. AYUNTAMIENTO DE TAMARITE
SITUACION:
CAMINO PISCINAS, Nº2
TAMARITE DE LITERA (HUESCA)
ARQUITECTO: E R N E S T O S E R R A C A P D E V I L A
ESTUDIO BÁSICO DE SEGURIDAD Y SALUD
DE INSTALACIÓN DE CESPED ARTIFICIAL,
ILUMINACIÓN Y RIEGO EN EL CAMPO DE
FUTBOL DE TAMARITE DE LITERA (HUESCA)
PROMOTOR: M.I. AYUNTAMIENTO DE TAMARITE
SITUACION:
CAMINO PISCINAS, Nº2
TAMARITE DE LITERA (HUESCA)
ARQUITECTO: E R N E S T O S E R R A C A P D E V I L A
P R O Y E C T O B Á S I C O Y D E E J E C U C I Ó N D E
I N S T A L A C I O N D E C E S P E D A R T I F I C I A L ,
I L U M I N A C I Ó N Y R I E G O E N E L C A M P O D E
F U T B O L D E T A M A R I T E D E L I T E R A ( H U E S C A )
SITUACION: CAMINO PISCINAS, Nº2
TAMARITE DE LITERA (HUESCA)
PROMOTOR: M.I. AYUNTAMIENTO DE TAMARITE
I N D I C E
MEMORIA DESCRIPTIVA
1.- Encargo y autor del proyecto.
2.- Descripción general.
MEMORIA CONSTRUCTIVA
1.- Elementos y características.
2.- Control y aplicaciones.
3.- Estudio económico
ANEJOS
PROGRAMA DE TRABAJO
CONDICIONES BÁSICAS DE ACCESIBILIDAD
GES TION D E RE SI DUO S
CONTROL DE CALIDAD
PLIEGO GE NERAL DE CONDICIONES
ANE J O J US TI F I CACI ÓN D E PREC IOS
MEDICIONES Y PRESUPUESTO
ESTUDIO BÁSICO DE SEGURIDAD Y SALUD
PLA N O S
M E M O R I A D E S C R I P T I V A
1.- ENCARGO Y AUTOR DEL PROYECTO
El encargo del presente proyecto ha sido realizado por el M.I. AYUNTAMIENTO DE
TAMARITE DE LITERA con C.I.F: P-2.231.500-F, representado por D. Francisco Mateo
Ribas con N.I.F: 18.011.630-P, que consta como promotor de la obra a ejecutar, siendo el
redactor del mismo el Arquitecto que lo suscribe D. Ernesto Serra Capdevila, con número de
Colegiado nº. 3.742 por el Colegio Oficial de Arquitectos de Aragón.
2.- DESCRIPCIÓN GENERAL
2.1.- Tipo de obra.
El presente proyecto básico y de ejecución se corresponde a las obras de instalación
de césped artificial, alumbrado y riego en el campo de futbol de Tamarite de Litera, de forma
que una vez ejecutadas con arreglo al mismo, sirvan normal y correctamente para los fines
a que se destina.
Se ha atendido al programa de necesidades recogido por la propiedad, adaptando
dichas directrices, arquitectónica y funcionalmente, al complejo deportivo existente, donde
se va a intervenir.
Las obras pretenden la remodelación de un campo de fútbol de césped artificial de
fútbol 11, que a su vez servirá en sentido transversal al anterior, para dos campos de fútbol
7 siendo sus dimensiones totales:
Terreno de juego:
102,00 x 57,00 m
Terreno de juego con zona de protección:
107,00 x 60,00 m
Plataforma total con acera perimetral al campo:
109,30 x 62,30 m
El campo de fútbol se completará con las correspondientes instalaciones de drenaje,
riego, alumbrado, equipamiento, aceras, vallado, etc., tal como queda recogido en la
memoria constructiva del presente proyecto.
Se partirá del replanteo topográfico de la zona de actuación que será llevado a cabo
por la empresa adjudicataria de las obras. Mencionado replanteo será realizado de forma
previa, y tantas veces como sea necesario durante el desarrollo de la obra, por un topógrafo
titulado.
En base a mencionado replanteo se llevarán a cabo los pertinentes movimientos de
tierra, red de saneamiento, base de sustentación, instalación de riego, alumbrado y
pavimentación de césped artificial según se describe en memoria constructiva.
La solución técnica adoptada se basa en la instalación de un césped artificial de
última generación FIFA sobre capa de gravas, todo ello previa preparación y compactado
de la superficie de actuación; mencionada labor de compactado será objeto de especial
seguimiento dada la heterogeneidad del suelo existente.
El objetivo funcional de las obras es posibilitar su uso para partidos de fútbol 11 y
fútbol 7.
La construcción del presente campo de fútbol pretende dotar el término municipal de
Tamarite de Litera de un campo de fútbol de hierba artificial de gran demanda social,
mejorando el servicio público a los usuarios de las instalaciones y completando el complejo
deportivo existente.
2.2.- Parcela y entorno.
La instalación del césped de hierba artificial en el campo de fútbol se proyecta dentro
de una parcela de equipamiento municipal de 17.723 m2 ubicada en el camino piscinas nº2,
en la zona de la Colomina, con referencia catastral 6779001BG8367N0001MY que incluye
además del propio campo de futbol, las piscinas municipales y el aparcamiento exterior.
En el proyecto solamente se intervendrá en el campo de futbol y más concretamente
en el terreno de juego. La zona de intervención vendrá limitada a 1 metro del exterior del
vallado perimetral del terreno de juego.
2.3.- Planeamiento vigente y paisaje urbano.
Se han seguido las directrices marcadas en el Plan general de ordenación urbana del
municipio (Ver plano de situación).
2.4.- Servicios Urbanos.
En el presente proyecto se contemplan las obras necesarias para dotar a la zona de
los servicios necesarios de saneamiento, abastecimiento de agua, alumbrado y riego; así
como de pavimentación del terreno de juego y aceras perimetrales.
Tamarite de Litera, Diciembre de 2015
D. Ernesto Serra Capdevila
Arquitecto
M E M O R I A C O N S T R U C T I V A
1.- ELEMENTOS Y CARACTERÍSTICAS
1.1.- Trabajos previos y base.
Se llevará a cabo la retirada del césped natural actual en base al levantamiento
topográfico realizado por personal técnico de la empresa adjudicataria y a las indicaciones
de la Dirección Facultativa de la obra. Igualmente se realizará el desmonte de 80cms. aprox.
de altura en el fondo sureste del campo de futbol, en un tramo longitudinal de 2 metros. El
material retirado se llevará para su gestión a vertedero autorizado.
Se procederá al replanteo topográfico definitivo del campo, del movimiento de tierras,
aportación de capa de gravas en base y de las instalaciones, que quedará
convenientemente estaquillado en la obra.
Nivelado y compactado de la base
Para las labores de reperfilado se dispondrá, de acuerdo a los planos previstos y a
las indicaciones de la Dirección Facultativa de la obra, de estacas de refino, niveladas en
milímetros, a lo largo del eje principal y paralelas en anchos de 5 m, con una distancia entre
perfiles transversales no superior a 20 m.
Se llevará a cabo el reperfilado del terreno actual hasta alcanzar las pendientes
transversales y nivelación definidas en la documentación gráfica del presente proyecto. En
todo caso se alcanzará una compactación mínima del 95 % del Proctor Modificado que se
justificará por parte de la empresa adjudicataria con la ejecución de los correspondientes
ensayos de Proctor Modificado, necesitando de aprobación expresa de la D. F. en base a
mencionados ensayos para el aporte de la siguiente base de zahorras. La planimetría
máxima admisible será del 0,3 %, medido con regla de 3 m en cualquier dirección, respecto
de la nivelación y pendientes definidas.
Como queda recogido en la documentación gráfica, las pendientes transversales
serán del 0,6 % hacia las bandas del campo con el fin de que la evacuación de las aguas se
lleve a cabo por escorrentía; en todo el terreno de juego se dispondrá de los conductos de
drenaje longitudinales que evacuarán por el drenaje general de recogida perimetral.
Se comprobará que no existen zonas que retengan agua sobre la superficie, las
cuales, si existieran, deberán corregirse, siempre de acuerdo con las instrucciones y
directrices marcadas por la Dirección Facultativa.
Una vez terminada la explanada, deberá conservarse con sus características y
condiciones hasta la colocación de la primera capa de firme.
Otros movimientos de tierras
Se procederá a la apertura y excavación de zanjas para las tuberías, arquetas,
sumideros y conductos de instalaciones según queda recogido en la documentación gráfica
del proyecto.
Se procederá a la excavación, perfilado y limpieza de la superficie para formación de
pozos para dados de soporte de porterías, banderines de córner y postes para-balones.
Base granular
Sobre el terreno compactado y nivelado, se realizará una base de gravas 3/6mm.
homogeneizadora de 3cms. de espesor medido sobre perfil, extendida por medios
mecánicos. La planimetría máxima admisible será del 0,1 %, medido con regla de 3 m en
cualquier dirección, respecto de la nivelación y pendientes definidas.
La ejecución de la capa de firme con grava incluye las siguientes operaciones:
-
Estudio del material y obtención de la fórmula de trabajo.
-
Preparación de la superficie que vaya a recibir la grava.
-
Preparación del material, si procede, y transporte al lugar de empleo.
-
Extensión, humectación y compactación en tongadas, si procede.
El material para la capa de gravas no será susceptible de ningún tipo de
meteorización o de alteración física o química apreciable bajo condiciones más
desfavorables que, presumiblemente, puedan darse en el lugar de empleo. Tampoco podrán
dar origen, con el agua, a disoluciones que puedan causar daños a estructuras o a otras
capas del firme, o contaminar el suelo o corrientes de agua.
La capa de gravas no se extenderá hasta que no se haya comprobado que la
superficie sobre la que haya de asentarse tenga las condiciones de calidad y forma
previstas, con las tolerancias establecidas. Necesitará autorización expresa de la Dirección
Facultativa en base a los ensayos y comprobaciones realizadas.
El espesor de la capa de gravas no será inferior en ningún punto al previsto en los
planos de secciones del presente proyecto.
Geotextil
Sobre la capa de gravas se instala un geotextil de 4mm. de grosor y 400g/m2 para
mejorar el drenaje y la estabilización del terreno. Se dejará totalmente terminado y
preparado para la colocación del pavimento deportivo.
1.2.- Pavimento deportivo.
El terreno de juego será de césped artificial de última generación para la práctica de
fútbol 11 y dos campos transversales de fútbol 7. El sistema de césped artificial proyectado
es PALAU TURF XWR con 45 mm de altura o similar, siendo las características mínimas del
sistema las que a continuación se detallan:
-
Césped certificado en laboratorio según los criterios de calidad FIFA. Se deberá
aportar, una vez finalizada la obra el certificado FIFA del campo ejecutado.
- Césped artificial de última generación para la práctica del fútbol fabricado
mediante Sistema ZIG-ZAG TUFTING, en una máquina de galga 3/4” con 16
Punt/dm. Fabricado con una doble capa, cosida y reforzada con fibra de vidrio, de
polipropileno con un peso de 230 g/m2, de gran estabilidad dimensional.
-
Filamentos del cesped de 45/47 mm de altura y 14.000 Dtex / 6 hilos, lubricados y
MONOFILAMENTO monoextrusionado con sección en forma de diamante de 370
µ de grosor de muy baja abrasión, fabricados con polietileno (PE) y aditivos
específicos que se caractericen por su alta resistencia y tratamiento anti UV,
resistentes al calor y a variaciones climatológicas extremas.
- La fibra utilizada supera el ensayo de resistencia LISPORT hasta los 200.000
ciclos sin romperse o fibrilarse.
- Sistema de césped artificial fabricado con los sistemas de gestión de calidad
previstos por la norma UNE EN ISO 9001:2000 en cuanto a diseño, desarrollo,
producción, comercialización, instalación y mantenimiento.
-
Conforme a norma UNE 166002:2006 otorgado por AENOR.
-
Conforme a norma UNE EN ISO 14001 de acuerdo con los sistemas de gestión
de calidad medioambiental.
-
Lastrado de arena de cuarzo redondeada, lavada y seca, con un 97 % de sílice,
granulometría entre 0,5/1,25 mm, en cantidad de 16 Kg/m2 aproximadamente.
- Capa superior y acabado superficial realizado con granulado de caucho SBR,
color negro, en proporción de 12 Kg/m2 aproximadamente y con una
granulometría entre 0,8/2,0 mm.
-
El extendido y unión de los rollos se realizará mediante adhesivo de poliuretano
bicomponente extendido sobre juntas de unión geotextiles y marcado de líneas
de juego de campo de fútbol 11 y dos de futbol 7 con el mismo material.
FICHA DE CARACTERÍSTICAS MÍNIMAS CÉSPED ARTIFICIAL:
Tipo de producción:
Tufting – versión Zig-Zag
Composición :
100% Polietileno
Estructura:
Monofilamento monoextrusionado de sección
en forma de diamante
Espesor del hilo:
370 µ
Peso del hilo:
14.000 Dtex / 6 hilos +/- 10%
Color del hilo:
Verde Bitono
Galga: 3/4”
Altura del hilo:
45/47mm. +/- 4 %
Número de puntadas/dm:
16 punt/dm.
Número de puntadas/m2:
9.975 punt./m2
Soporte base o backing:
Doble capa de Polipropileno cosida y reforzada
Base
Latex synterb 230
Peso de la base:
230 gr./m2 +/- 10 %
Peso total fibra:
1.300 g/m2 +/- 10 %
Peso total del césped manufacturado:
2.400 gr/m2 +/- 10 %
Permeabilidad: >360mm/h
ENSAYOS:
Resistencia a los miroorganismos:
ImputrescibleResistencia al arranque de un bucle
30 – 50 Npor extremo
Resistencia a la rotura de la lámina
1.900 N/ 5 cm +/-10%base en dirección del tejido
Resistencia a la rotura de la lámina
1.500 N/ 5 cm +/-10%base en dirección opuesta al tejido
Mencionado césped artificial se instalará en una superficie de 107x60 m
correspondientes al campo de 102x57 m y zonas de protección lateral de 1,50 m y de 2,50
m en los fondos.
Los rollos del césped se extenderán a lo largo del terreno y su unión se realizará
mediante la aplicación de cinta de unión geotextil impermeable de 300 mm. de anchura
sobre la que se aplicará adhesivo de poliuretano (PU) bi-componente obteniéndose una
mejor relación de adhesión con el poliuretano aplicado en la parte inferior del rollo del
césped.
Posteriormente se realizará el marcaje de las líneas de juego. Estas líneas deben
tener las mismas características que el césped del resto del campo y serán en color blanco
para el marcaje del campo de fútbol 11 y en color azul para los de fútbol 7. La anchura será
de 12 cm., para el campo de fútbol 11 y de 8 cm. para los de fútbol 7. En todo caso deberán
cumplir con la reglamentación de la RFEF.
Una vez realizadas las operaciones descritas se procederá a realizar un proceso de
lastrado, con arena de cuarzo redondeada, lavada y seca, con un 97 % de sílice,
granulometría entre 0,5/1,25 mm, en una cantidad de 16 Kg/m2 aproximadamente. Como
capa superior y acabado superficial se realizará un extendido de granulado de caucho SBR,
color negro, en una proporción de 12 Kg/m2 aproximadamente y con una granulometría
entre 0,8/2,0 mm.
FICHA DE CARACTERÍSTICAS MÍNIMAS DEL LASTRADO:
Características de la arena:
De cuarzo, redondeada, lavada y secaGranulometría:
0,5 – 1,25mm
Cantidad:
16 Kg/m2
Características del caucho:
SBRGranulometría:
0,8 – 2,0 mm
Cantidad:
12 Kg/m2
Color:
Negro
1.3.- Red de saneamiento.
La recogida de las aguas pluviales se llevará a cabo en todo el terreno de juego
mediante zanjas longitudinales de drenaje de 10cms de ancho, con tubo de 50mm,
separadas 2 metros. Estos drenajes se conectan a un drenaje general situado por el
perímetro del campo y por la línea de centro del campo, formado por una zanja de drenaje
de 20cms de ancho, con tubo de 160mm. Los tubos de drenaje serán de PVC corrugado
simple circular ranurado de diámetro nominal especificado en proyecto y rigidez esférica
SN2 kN/m2.
Todo el drenaje especificado anteriormente evacuará por las dos esquinas del fondo
sureste del campo, a través de red de saneamiento enterrada de 250mm y conectada a red
general existente municipal mediante un pozo de registro. Los tubos de saneamiento serán
de PVC de pared corrugada de doble capa, color negro y rigidez 8 kN/m2; con un diámetro
250 mm.
Los sumideros proyectados en la solera perimetral irán conexionados a la red de
saneamiento enterrada de 250mm. Los sumideros serán sifónicos prefabricados de
polipropileno, de dimensiones interiores 42x21x50 cm.
Toda la red descrita de evacuación dispondrá de las cotas y pendientes indicadas en
la documentación gráfica del proyecto.
Las canalizaciones se colocarán sobre cama de arena de río de 10 cm. Debidamente
compactada y nivelada y se rellenarán posteriormente a su colocación en ambos laterales y
superiormente a 10 cm de la generatriz con la misma arena, compactado hasta los riñones,
rellenándose el resto de la zanja con gravas ó zahorras, según tipo de tubería.
Las canalizaciones dispondrán de arquetas registrables prefabricadas y en el tramo
final hacia la acometida a la red general dispondrá de un pozo registrable.
1.4.- Red de riego y abastecimiento.
No se interviene en la acometida existente de agua de polietileno de alta densidad de
D=110 mm, hasta la caseta existente de distribución de la red de riego.
La línea de alimentación será de polietileno de alta densidad PN100 a 10Atm. de
D=90 mm, que se distribuirá en forma de anillo cerrado alrededor del campo por la acera
perimetral proyectada alrededor del terreno de juego.
En el inicio de la red, situada en la caseta existente, se instalará un equipo completo
de bombeo, compuesto por bomba de impulsión Foras MN-50-250B de 25Cv ó similar,
cuadro de arranque por variador, control de sondas de llenado y vaciado, arranque mediante
relé de 24v, relé térmico, presostato y vaso de expansión. Además se instalará un
programador Rain Bird mod. ESP-LXME-I8LXMEEU ó similar, de 20 estaciones de riego y 4
programaciones de arranque.
Se estima en 22,5 m3 el caudal de agua necesario para un ciclo de riego completo y
unos 30 minutos de duración, (5´ por cañón).
Se procederá a la instalación de seis cañones de riego emergente de largo alcance
Hunter mod. ST-1600B o similar cuyo funcionamiento se controlará con programador de
riego instalado en la caseta existente de distribución.
Cada cañón de riego contará con una electroválvula de fundición de 90mm con llave
de corte de asiento de goma e instalación en arqueta de registro de polietileno rigida Rain
Bird mod. VB-SPR-H 88x60x50 ó similar.
Todos los elementos que forman la red de riego serán de marca homologada y
deberán cumplir la normativa vigente española.
También se proyecta la instalación de una boca de riego modelo “Ayuntamiento
Barcelona” de D=40 mm en el fondo del campo del acceso principal, como queda recogido
en la documentación gráfica del proyecto.
1.5.- Urbanización.
Como límite de de la instalación de césped artificial descrita con anterioridad nos
encontraremos tanto en los laterales como en los fondos con un bordillo de hormigón bicapa
de 20x8x100 cm.
Con el fin de crear una franja de protección del césped artificial se proyecta la
ejecución de una solera perimetral de hormigón fratasado de 20 cm de espesor y 1,10 m de
ancho en todo el perímetro del campo. Además, se contempla la ejecución de una solera
perimetral del mismo espesor en la zona de banquillos y en la zona entre vestuarios y
campo de futbol.
De igual modo se proyecta la instalación de una barandilla metálica perimetral al
campo de futbol y fijada en el límite da la solera anteriormente descrita mediante pozos de
cimentación de 30x30x30cms, formada por pasamanos de tubo de acero galvanizado en
caliente de 50mm, y soportes del mismo material de 1 metro de altura separados 2,00m.
1.6.- Instalación de Iluminación.
Se contempla en el presente proyecto la instalación de alumbrado del nuevo campo
de fútbol de césped artificial. La instalación se inicia en el cuarto de instalaciones del edificio
de vestuarios, donde se amplía/modifica el cuadro eléctrico existente. De dicho cuadro, se
realizará una canalización enterrada por la acera perimetral del campo de futbol mediante 2
tubos de Polietileno corrugado D100 por donde pasará la línea de alimentación. Previo a
cada punto de luz se instalará una arqueta de hormigón de registro de 40x40x60.
Para la iluminación del campo de futbol se proyectan 4 torres de gran altura, de
sección troncopiramidal construidas en chapa de acero al carbono S-355-JR UNE-EN
10025 y galvanizadas en caliente según normas UNE 37501 - 37508-88 y R.D. 2531.
Características del fuste y de la plataforma:
Accesorios en cabeza ...Plataforma lateral para 8 proyectores
Distribución
...Frontal
Altura de la columna ...18 m.
Número de tramos ...2
Espesor de los tramos ...5mm. – 4mm.
Diámetro superior ...228mm.
8 Pernos de acero S-355JR (M33x1500 mm.)
Velocidad del viento para cálculo ...136 Km/h
En dichas torres, se anclarán 3 proyectores en cada una de ellas. La instalación
permitirá el encendido en dos fases. Las luminaria serán el modelo MVF403 7 de PHILIPS
con lámpara MHN-SAH200W/400v/956, con armadura de aluminio, entrada de cables por
prensaestopas M-20, con cierre de vidrio templado. Reflector de aluminio anodizado y
sellado, con lámpara.
La cimentación de las cuatro torres de iluminación de 18m de altura, que soportan los
proyectores, está basada en hormigón armado HA-25/B/20/I, de 2,60x2,60x1,80m. de
dimensiones totales, con pernos embebidos para anclaje y comunicación a columna por
medio de codo y tubo. En cada base de zapata se colocará una parrilla #20.20.16 con patas
de 30cms. de altura.
Se proyecta una línea de alumbrado formada por dos focos existentes en la zona de
los vestuarios y otro de 50w. en la puerta de acceso principal, con un interruptor conmutado
en cada punta.
Se prevé una línea de alimentación situada bajo el marcador electrónico existente y
otra previsión situada en la esquina del vallado perimetral del campo de futbol de detrás del
marcador.
1.7.- Equipamiento deportivo.
Se proyecta el suministro y colocación de juego de porterías fijas para fútbol 11,
incluida la correspondiente cimentación con dados de 60x60x100, de dimensiones interiores
7,32 m x 2,44 m, fabricadas en aluminio extrusionado, dotadas en su parte trasera de doble
canal para la fijación de los arquillos y ganchos fabricados en poliamida para las redes, que
serán de nylon.
De igual modo se proyecta el suministro y colocación de dos juegos de porterías
abatibles o móviles según criterio de la Dirección Facultativa de dimensiones interiores 6,00
m y 2,00 m, compuestas por marco de portería fabricada en aluminio extrusionado y un
sistema de abatimiento formado por dos brazos telescópicos y dos postes traseros como
puntos de giro, incluso ganchos de poliamida y redes de nylon.
Suministro e instalación de cuatro banderines de córner abatibles para el campo de
fútbol 11.
Suministro e instalación de marcador electrónico para futbol de dimensiones 250 x 80
x 10cms, con caja exterior metálica.
Para completar el equipamiento deportivo propiamente dicho se suministraran e
instalarán dos banquillos cubiertos de suplentes para 10 plazas, estructura fabricada con
perfil de acero galvanizado, cerramiento de metacrilato transparente de 3 mm y chapa
pintada de 1,5 mm, suelo de chapa lagrimada de aluminio y bancada con asientos de
polipropileno con respaldo.
Dadas las características del campo de césped de hierba artificial proyectado se
contempla la instalación de redes de polipropileno en un fondo del campo de fútbol 11 (40
m) y en el lateral del camino de la Colomina en los campos de fútbol 7 (15 m). Los postes
dispondrán de una altura de 6 m de altura previo anclaje de al menos 80 cm de profundidad.
2.- CONTROL Y APLICACIONES
Todo material llegado a pie de obra será comprobado por un Laboratorio
Homologado Tipo A o B a través de Instituto Nacional para la Calidad de la Edificación,
I.N.C.E. o cualquier otro de sus Centros Directivos.
Aplicaciones:
Anexo Decreto 362/71.
Instrucción EHE-08, Real Decreto 1247/2008.
Norma Sismorresistente NCSR-02
En los movimientos de tierra se aplicará la norma NBE-AE-88
Todas las instalaciones han de cumplir las Normas UNE, ISO, EN, u otras
reconocidas
Se cumplirá con el Decreto de Supresión de barreras arquitectónicas
Seguridad y Salud en el Trabajo B.O.E. 25/10/1997
3.- ESTUDIO ECONÓMICO
El presupuesto de ejecución material, según medición y precios en la fecha de hoy
previsto para la realización de la obra, es de TRESCIENTOS ONCE MIL QUINIENTOS
SESENTA Y UN EUROS Y SETENTA Y NUEVE CÉNTIMOS (311.561,79€)
El presupuesto de ejecución por contrata, según medición y precios en la fecha de
hoy previsto para la realización de la obra, es de CUATROCIENTOS CUARENTA Y OCHO
MIL SEISCIENTOS DIECISIETE EUROS Y OCHENTA Y DOS CÉNTIMOS (448.617,82€)
Tamarite de Litera, Diciembre de 2015
D. Ernesto Serra Capdevila
Arquitecto
PROGRAMA DE TRABAJO
PROYECTO BÁSICO Y DE EJECUCIÓN:
INSTALACION DE CESPED ARTIFICIAL, ILUMINACIÓN Y RIEGO EN EL
CAMPO DE FUTBOL DE TAMARITE DE LITERA (HUESCA).
PROMOTOR:
M.I. AYUNTAMIENTO DE TAMARITE DE LITERA
ARQUITECTO:
ERNESTO SERRA CAPDEVLA
Duración prevista de la obra: 2 meses.
Número de trabajadores máximo: 7 personas.
Descripción: Las obras pretenden la remodelación de un campo de fútbol de césped
artificial de fútbol 11, que a su vez servirá en sentido transversal al anterior, para dos
campos de fútbol 7 siendo las dimensiones totales de 109,30 x 62,30m. El campo de
fútbol se completará con las correspondientes instalaciones de drenaje, riego,
alumbrado, equipamiento, aceras, vallado, etc.
Tamarite de Litera, a diciembre de 2015
Fdo. Ernesto Serra Capdevila
Arquitecto
Orden VIV/561/2010, de 1 de febrero, por la que se desarrolla
el documento técnico de condiciones básicas de accesibilidad
y no discriminación para el acceso y utilización de los
espacios públicos urbanizados.
El proyecto de instalación de césped artificial, iluminación y riego en el campo
de futbol de Tamarite de Litera se encuentra dentro del ámbito de aplicación de dicha
orden. Las condiciones de accesibilidad y no discriminación para el acceso y
utilización de espacios públicos urbanizados se aplican a las áreas de uso peatonal,
áreas de estancia, elementos urbanos e itinerarios peatonales comprendidos en los
espacios públicos urbanizados afectados por el presente proyecto.
Según Disposición transitoria. Régimen de aplicación. Apartado 2 de dicha
orden:
En relación con los espacios públicos urbanizados ya existentes (en este caso,
las zonas de gradería existentes dentro del recinto del campo de futbol, en las cuales
no se interviene) a la entrada en vigor de esta Orden, los contenidos del Documento
técnico serán de aplicación a partir del 1 de enero del año 2019, en aquellos que sean
susceptibles de ajustes razonables, mediante las modificaciones y adaptaciones que
sean necesarias y adecuadas y que no impongan una carga desproporcionada o
indebida.
Desde el acceso al recinto del campo de futbol hasta el inicio de las zonas de
gradería existentes, los vestuarios y el terreno de juego se cumplen las condiciones de
itinerario peatonal accesible.
Las obras referidas al Proyecto Básico y de Ejecución de instalación de césped
artificial, iluminación y riego en el campo de futbol de Tamarite de de Litera (Huesca),
cumplen con lo dispuesto en la Orden.
Tamarite de Litera, diciembre de 2015.
Fdo. Ernesto Serra Capdevila
Arquitecto
ESTUDIO DE GESTIÓN DE RESIDUOS
DE CONSTRUCCIÓN Y DEMOLICIÓN
1. INTRODUCCIÓN
Se redacta este Estudio de Gestión de Residuos de Construcción y Demolición en
cumplimiento del Real Decreto 105/2008, de 1 de Febrero, por el que se regula la producción
y gestión de los residuos de construcción y demolición la de incluir en proyecto de ejecución
un Estudio de Gestión de Residuos de Construcción y Demolición que refleje cómo se llevará
a cabo las obligaciones que le incumban en relación con los residuos de construcción y
demolición que se vayan a producir en la obra.
En base a este Estudio, el poseedor de residuos redactará un plan que será aprobado
por la Dirección Facultativa y aceptado por la propiedad, pasando a formar parte de los
documentos contractuales de la obra.
DATOS DE LA OBRA:
Proyecto: Proyecto Básico y de Ejecución de Instalación de césped artificial,
alumbrado y riego en el campo de futbol de Tamarite de Litera.
Dirección: Camino piscinas, nº2.
Localidad: Tamarite de Litera (Huesca)
Promotor: Excmo. Ayuntamiento de Tamarite de Litera (Huesca)
2. DEFINICIONES
Se incluye este apartado de definiciones con el fin de facilitar el entendimiento dentro del
ámbito de la gestión de residuos en las obras de construcción y demolición.
Residuo: Según la Ley 22/2011 se define residuo a cualquier sustancia u objeto que su
poseedor deseche o que tenga la intención u obligación de desechar.
Residuo peligroso: Son materias que en cualquier estado físico o químico contienen
elementos o sustancias que pueden representar un peligro para el medio ambiente, la
salud humana o los recursos naturales. En última instancia, se consideran residuos
peligrosos los que presentan una o varias características peligrosas enumeradas en el
anexo III de la Ley 22/2011 de Residuos, y aquél que pueda aprobar el Gobierno de
conformidad con lo establecido en la normativa europea o en los convenios
internacionales de la materia que sean de aplicación, así como los recipiente y envases
que los hayan contenido.
Residuos no peligrosos: Todos aquellos residuos no catalogados como tales según la
definición anterior.
Residuo inerte: Aquel residuo No peligroso que no experimenta transformaciones físicas,
químicas o biológicas significativas, no es soluble ni combustible, ni reacciona física ni químicamente, ni de ninguna otra manera, no es biodegradable, no afecta negativamente a otras materias con las cuales entra en contacto de forma que pueda dar lugar a contaminación
del medio ambiente o perjudicar a la salud humana. La lixivialidad total, el contenido de contaminantes del residuo y la ecotoxicidad del lixiviado deberán ser insignificantes y en particular no deberán suponer un riesgo para la calidad de las aguas superficiales o subterráneas
Código LER:
Códigode 6 dígitos para identificar un residuo según la Orden
MAM/304/2002.
Productor de residuos: La persona física o jurídica titular de la licencia urbanística en
una obra de construcción o demolición; en aquellas obras que no precisen licencia
urbanística, tendrá consideración de productor de residuos la persona física o jurídica
titular del bien inmueble objeto de una obra de construcción o demolición.
Poseedor de residuos de construcción y demolición: La persona física o jurídica que
tenga en su poder los residuos de construcción y demolición y que no ostente la condición
de gestor de residuos. En todo caso, tendrá la consideración de poseedor la persona
física o jurídica que ejecute la obra de construcción o demolición, tales como el
constructor, los subcontratistas o los trabajadores autónomos. En todo caso, no tendrán la
consideración de poseedor de residuos de construcción y demolición los trabajadores por
cuenta ajena.
Volumen aparente: Volumen total de la masa de residuos en obra, espacio que ocupan
sin compactar con los espacios vacíos que quedan incluidos entre medio. En última
instancia, el volumen que realmente ocupan en obra.
Volumen real: Volumen de la masa de los residuos sin contar espacios vacíos, es decir,
entendiendo una teórica masa compactada de los mismos.
Gestor de residuos: La persona o entidad pública o privada que realice cualquiera de las
operaciones que componen la gestión de los residuos, sea o no el productor de los
mismos. Han de estar autorizados o registrados por el organismo autonómico
correspondiente.
Destino final:
Cualquiera de las operaciones de valoración o eliminación de residuos enumeradasen la “Orden MAM/304/2002 por la que se publican las operaciones de
valoración y eliminación de residuos y la lista europea de residuos”.
Reutilización: El empleo de un producto usado para el mismo fin para el que fue
diseñado originariamente.
Reciclado: La transformación de los residuos, dentro de un proceso de producción para
su fin inicial o para otros fines, incluido el compostaje y la biometanización, pero no la
incineración con recuperación de energía.
Valoración: Todo procedimiento que permita el aprovechamiento de los recursos
contenidos en los residuos sin poner en peligro la salud humana y sin utilizar métodos
que puedan causar perjuicios al medio ambiente.
Eliminación: Todo procedimiento dirigido, bien al vertido de los residuos o bien a su
destrucción, total o parcial, realizado sin poner en peligro la salud humana y sin utilizar
métodos que puedan causar perjuicios para el medio ambiente.
3. MEDIDAS DE PREVENCIÓN DE RESIDUOS
Prevención en Tareas de Derribo
En la medida de lo posible, cualquier tarea de derribo se realizará empleando
técnicas de deconstrucción selectiva y de desmontaje con el fin de favorecer la
reutilización, el reciclado y la valoración de los residuos.
Como norma general, el derribo se iniciará con los residuos peligrosos,
posteriormente los residuos destinados a reutilización, tras ellos los que se valoricen
y finalmente los que se depositarán en vertedero.
Prevención en la Adquisición de Materiales
La adquisición de materiales se realizará ajustando la cantidad a las mediciones
reales de obra, ajustando a máximo las mismas para evitar la aparición de
excedentes de material al final de la obra.
Se requerirá a las empresas suministradoras que reduzcan al máximo la cantidad y el
volumen de embalajes priorizando aquellos que minimizan los mismos.
Se primará la adquisición de materiales reciclables frente a otros de mismas
prestaciones pero de difícil o imposible reciclado.
Se mantendrá un inventario de productos excedentes para la posible utilización en
otras obras.
Se realizará un plan de entrega de los materiales en el que se detalle para cada uno
de ellos la cantidad, fecha de llegada a obra, lugar y forma de almacenaje en obra,
gestión de excedentes y en su caso gestión de residuos.
Aquellos envases o soportes de materiales que puedan ser utilizados como los
palets, se evitará su deterioro y se devolverán al proveedor.
Se incluirá en los contratos de suministro una clausula de penalización a los
proveedores que generen en obra más residuos de los previstos y que se puedan
imputar a una mala gestión.
Se intentará adquirir productos en módulo de elementos constructivos en los que van
a ser colocados para evitar retallos.
Prevención en Puesta en Obra
Se optimizará el empleo de materiales en obra evitando la sobredosificación o la
ejecución con derroche de material especialmente de aquellos con mayor incidencia
en la generación de residuos.
Los materiales prefabricados, por lo general, optimizan especialmente el empleo de
materiales y la generación de residuos por lo que se favorecerá su empleo.
En la puesta en obra de materiales se intentará realizar los diversos elementos a
módulo del tamaño de las piezas que lo componen para evitar desperdicio de
material.
Se vaciarán por completo los recipientes que contengan los productos antes de su
limpieza o eliminación, especialmente si se trata de residuos peligrosos.
En la medida de lo posible se favorecerá la elaboración de productos en taller frente a
los realizados en la propia obra que habitualmente generarán mayor cantidad de
residuos.
Se primará el empleo de elementos desmontables o reutilizables frente a otros de
similares prestaciones no reutilizables.
Se agotará la vida útil de los medios auxiliares propiciando su reutilización en el
mayor número de obras para lo que se extremarán las medidas de mantenimiento.
Todo personal involucrado en la obra dispondrá de los conocimientos mínimos de
prevención de residuos y correcta gestión de ellos.
Se incluirá en los contratos con subcontratas una clausula de penalización por la que
se desincentivará la generación de más residuos de los previsibles por una mala
gestión de los mismos.
Prevención en el Almacenamiento en Obra
Se realizará un almacenamiento correcto de todos los acopios, evitando que se
produzcan derrames, mezclas entre materiales, exposición a inclemencias
meteorológicas, roturas de envases o materiales, etc.
Se extremarán los cuidados para evitar alcanzar la caducidad de los productos in
agotar su consumo.
Los responsables del acopio de materiales en obra conocerán las condiciones de
almacenamiento, caducidad y conservación especificadas por el fabricante o
suministrador para todos los materiales que se recepcionen en obra.
En los procesos de carga y descarga de materiales en la zona de acopio o almacén y
en su carga para puesta en obra se producen percances con el material que
convierten en residuos productos en perfecto estado. Es por ello que se extremarán
las precauciones en estos procesos de manipulado.
Se realizará un plan de inspecciones periódicas de materiales, productos y residuos
acopiados o almacenados para garantizar que se mantiene en las debidas
condiciones.
4. MEDIDAS PARA LA SEPARACIÓN EN OBRA
No obstante, con el objeto de conseguir una mejor gestión de los residuos generados
en la obra de manera que se facilite su reutilización, reciclaje o valoración y para asegurar
las condiciones de higiene y seguridad requeridas en el artículo 5.4 del Real Decreto
105/2008 que regula la producción y gestión de los residuos de construcción y demolición se
tomarán las siguientes medidas:
Las zonas de obra destinadas al almacenaje de residuos quedarán
convenientemente señalizadas y para cada fracción se dispondrá de un cartel
señalizador que indique el tipo de residuo que se recoge.
Todos los envases que lleven residuos deben estar claramente identificados,
indicando en todo momento el nombre del residuo, código LER, nombre y dirección
de poseedor y el pictograma de peligro en su caso.
Los residuos se depositarán en las zonas acondicionadas para ellos conforme se
vayan generando.
Los residuos se almacenarán en las zonas acondicionadas para ellos conforme se
vayan generando.
Los residuos se almacenarán en contenedores adecuados tanto en número como
en volumen evitando en todo caso la sobrecarga de los contenedores por encima
de sus capacidades límite.
Los contenedores situados próximos a lugares de acceso público se protegerán
fuera de los horarios de obra con lonas o similares para evitar vertidos
descontrolados por parte de terceros que puedan provocar su mezcla o
contaminación.
5. PRESCRIPCIONES DEL PLIEGO SOBRE RESIDUOS
Obligaciones Agentes Intervinientes
Además de las obligaciones previstas en la normativa aplicable, la persona física o
jurídica que ejecute la obra estará obligada a presentar a la propiedad de la misma
un plan que refleje cómo se llevará a cabo las obligaciones que le incumban en
relación con los residuos de construcción y demolición que se vayan a producir en
la obra. El plan, una vez aprobado por la Dirección Facultativa y aceptado por la
propiedad, pasará a formar parte de los documentos contractuales de la obra.
El poseedor de residuos de construcción y demolición, cuando no proceda a
gestionarlos por sí mismo, y sin perjuicio de los requerimientos del proyecto
aprobado, estará obligado a entregarlos a un gestor de residuos o a participar en
un acuerdo voluntario o convenio de colaboración para su gestión. Los residuos de
construcción y demolición se destinarán preferentemente, y por este orden, a
operaciones de reutilización, reciclado o a otras formas de valoración y en última
instancia de depósito en vertedero.
Según exige el Real Decreto 105/2008, que regula la producción y gestión de los
residuos de construcción y demolición, el poseedor de los residuos estará obligado
a sufragar los correspondientes costes de gestión de los residuos.
El productor de residuos (promotor) habrá de obtener del poseedor (contratista) la
documentación acreditativa de que los residuos de construcción y demolición
producidos en la obra han sido gestionados en la misma o entregados a una
instalación de valoración o eliminación para su tratamiento por gestor de residuos
autorizado, en los términos regulados en la normativa y, especialmente, en el plan
o en sus modificaciones. Esta documentación será conservada durante cinco años.
En las obras de edificación sujetas a licencia urbanística la legislación autonómica
podrá imponer al promotor (productor de residuos) la obligación de constituir una
fianza, o garantía financiera equivalente, que asegure el cumplimiento de los
requisitos establecidos en dicha licencia en relación con los residuos de
construcción y demolición de la obra, cuyo importe se basará en el capítulo
específico de gestión de residuos del presupuesto de la obra.
Todos los trabajadores intervinientes en obra han de estar formados e informados
sobre el procedimiento de gestión de residuos en obra que les afecta,
especialmente de aquellos aspectos relacionados con los residuos peligrosos.
Gestión de residuos
Según requiere la normativa, se prohíbe el depósito en vertedero de residuos de
construcción y demolición que no hayan sido sometidos a alguna operación de
tratamiento previo.
El poseedor de los residuos estará obligado, mientras se encuentre en su poder, a
mantenerlos en condiciones adecuadas de higiene y seguridad, así como a evitar
la mezcla de fracciones ya seleccionadas que impida o dificulte su posterior
valoración o eliminación.
Se debe asegurar en la contratación de la gestión de los residuos, que el destino
final o el intermedio son centros con autorización autonómica del organismo
competente en la materia. Se debe contratar sólo transportista o gestores
autorizados por dichos organismos e inscritos en los registros correspondientes.
Para el caso de los residuos con amianto se cumplirán los preceptos dictados por
el RD 396/2006 sobre la manipulación del amianto y sus derivados.
Las tierras que puedan tener un uso posterior para jardinería o recuperación de
suelos degradados, serán retiradas y almacenadas durante el menor tiempo
posible, en condiciones de altura no superior a 2 metros.
El depósito temporal de los residuos se realizará en contenedores adecuados a la
naturaleza y al riesgo de los residuos generados.
Dentro del programa de seguimiento del Plan de Gestión de Residuos se realizarán
reuniones periódicas a las que asistirán contratistas, subcontratistas, Dirección
Facultativa y cualquier otro agente afectado. En las mismas se evaluará el
cumplimiento de los objetivos previstos, el grado de aplicación del Plan y la
documentación generada para la justificación del mismo.
Se deberá asegurar en la contratación de la gestión de los RCDs, que el destino
final (Planta de Reciclaje, Vertedero, Cantera, Incineradora, Centro de reciclaje de
Plásticos/Madera,…) sean autorizados. Así mismo se deberá contratar sólo
transportistas o gestores autorizados e inscritos en los registros correspondientes.
Se realizará un estricto control documental, de modo que los transportistas y
gestores de RCDs deberán aportar los vales de cada retirada y entrega en destino
final.
Derribo y Demolición
En cualquier proceso de derribo se priorizará la retirada tan pronto como sea
posible de los elementos que generen residuos contaminantes y peligrosos. Si es
posible, esta retirada será previa a cualquier otro trabajo.
Los elementos constructivos a desmontar que tengan como destino último la
reutilización se retirarán antes de proceder al derribo o desmontaje de otros
elementos constructivos, todo ello para evitar su deterioro.
En la planificación de los derribos se programarán de manera consecutiva todos
los trabajos de desmontaje en los que se genere idéntica tipología de residuos con
el fin de facilitar los trabajos de separación.
Separación
El depósito temporal de residuos valorizables que se realice en contenedores o en
acopios, se debe señalizar y segregar del resto de residuos de un modo adecuado.
Los contenedores o envases que almacenen residuos deberán señalarse
correctamente indicando el tipo de residuo, peligrosidad, y los datos del poseedor.
El responsable de la obra al que presta servicio un contenedor de residuos
adoptará las medidas necesarias para evitar el depósito de residuos ajenos a la
misma. Igualmente, deberá impedir la mezcla de residuos valorizables con aquellos
que no lo son.
El poseedor de los residuos establecerá los medios humanos, técnicos y
procedimientos de separación que se dedicarán a cada tipo de residuo generado.
Los contenedores de los residuos deberán estar pintados en colores que
destaquen y contar con una banda de material reflectante. En los mismos deberá
figurar, en forma visible y legible, la siguiente información del titular del contenedor:
razón social, CIF, teléfono y número de inscripción en el Registro de Transportistas
de Residuos.
Cuando se utilicen sacos industriales y otros elementos de contención o
recipientes, se dotarán de sistemas (adhesivos, placas, etc.) que detallen la
siguiente información del titular del saco: razón social, CIF, teléfono y número de
inscripción en el Registro de Transportistas o Gestores de Residuos.
Los residuos generados en las casetas de obra producidos en tareas de oficina,
vestuario, comedores, etc. tendrán la consideración de Residuos Sólidos Urbanos
y se gestionarán como tales según estipule la normativa reguladora de dichos
residuos en la ubicación de la obra.
Documentación
La entrega de los residuos de construcción y demolición a un gestor por parte del
poseedor habrá de constar en documento fehaciente, en el que figure, al menos, la
identificación del poseedor y del productor, la obra de procedencia y, en su caso, el
número de licencia de la obra, la cantidad, expresada en toneladas o en metros
cúbicos, o ambas unidades cuando sea posible, el tipo de residuos entregados,
codificados con arreglo a la lista europea de residuos publicada por Orden
MAM/304/2002, de 8 de febrero y la identificación del gestor de las operaciones de
destino.
El poseedor de los residuos estará obligado a entregar al productor los certificados
y demás documentación acreditativa de la gestión de los residuos a que se hace
referencia en el Real Decreto 105/2008 que regula la producción y gestión de los
residuos de construcción y demolición.
El poseedor de residuos dispondrá de documentos de aceptación de los residuos
realizados por el gestor al que se le vaya a entregar el residuo.
El gestor de residuos debe extender al poseedor un certificado acreditativo de la
gestión de los residuos recibidos, especificando la identificación del poseedor y del
productor, la obra de procedencia y, en su caso, el número de licencia de la obra,
la cantidad, expresada en toneladas o en metros cúbicos, o en ambas unidades
cuando sea posible, y el tipo de residuos entregados, codificados con arreglo a la
lista europea de residuos publicada por Orden MAM/304/2002.
Cuando el gestor al que el poseedor entregue los residuos de construcción y
demolición efectúe únicamente operaciones de recogida, almacenamiento,
transferencia o transporte, el documento de estrega deberá figurar también el
gestor de valoración o de eliminación ulterior al que se destinan los residuos.
Según exige la normativa, para el traslado de residuos peligrosos se deberá remitir
notificación al órgano competente de la comunidad autónoma en materia
medioambiental con al menos diez días de antelación a la fecha de traslado. Si el
traslado de residuos afecta a más de una provincia, dicha notificación se realizará
al Ministerio de Medio Ambiente.
Para el transporte de residuos peligrosos se completará el Documento de Control y
Seguimiento. Este documento se encuentra en el órgano competente en materia
medioambiental de la comunidad autónoma.
El poseedor de residuos facilitará al productor acreditación fehaciente y
documental que deje constancia del destino final de los residuos reutilizados. Para
ello se entregará certificado con la documentación gráfica.
Normativa
Ley 22/2011 de 28 de julio, de Residuos y suelos contaminados.
Real Decreto 833/1988, de 20 de julio, por el que se aprueba, el Reglamento para
la ejecución de la Ley 20/1986, Básica de Residuos Tóxicos y Peligrosos.
REAL DECRETO 1481/2001, de 27 de diciembre, por el que se regula la
eliminación de residuos mediante depósito en vertedero.
REAL DECRETO 105/2008, de 1 de febrero, por el que se regula la producción y
gestión de los residuos de construcción y demolición.
Real Decreto 782/1998, Reglamento de envases y residuos de envases.
Real Decreto 679/2006, por el que se regula la gestión de los aceites industriales
usados.
6. JUSTIFICACIÓN REAL DECRETO 105/2008
En las obras de instalación de césped artificial, iluminación y riego en el campo de
futbol de Tamarite de Litera (Huesca), cumplirá con lo establecido en el Real Decreto 105/2008,
de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y
demolición, según el apartado 1 del artículo 4.
1.º Una estimación de la cantidad, expresada en toneladas y en metros cúbicos, de los
residuos de construcción y demolición que se generarán en la obra, codificados con arreglo a la
lista europea de residuos publicada por Orden MAM/304/2002, de 8 de febrero, por la que se
publican las operaciones de valorización y eliminación de residuos y la lista europea de
residuos, o norma que la sustituya.
Los residuos generados en la instalación de césped artificial, iluminación y riego en el
campo de futbol serán:
- El césped actual, procedente del rebaje de la zona afectada por el terreno de juego
para la instalación del nuevo césped
- Tierras procedentes del rebaje y nivelación de las zonas exteriores a la valla del
terreno de juego y la excavación de zanjas, arquetas y pozos para el paso de instalaciones.
- Barandilla perimetral de acero galvanizado.
Según mediciones de proyecto se generarán 865,00m3 de residuos en dicha obra, los
cuales, equivaldrían aproximadamente a 1038,00 Toneladas (considerando un peso medio de
1,2T/m3*).
*Ver Anejo C. Prontuario de pesos y coeficientes de rozamiento interno. Del apartado de Seguridad
Estructural: Bases de Cálculo y Acciones en la Edificación del CTE.
