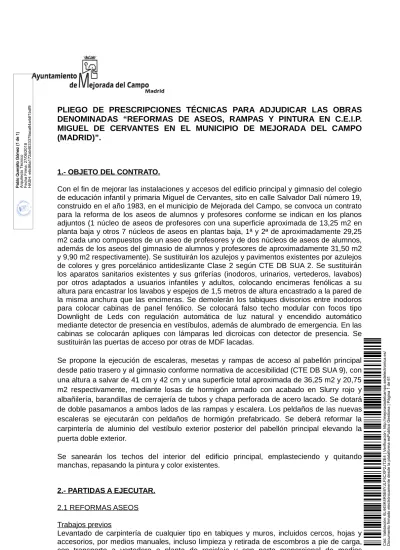

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARA ADJUDICAR LAS OBRAS

DENOMINADAS “REFORMAS DE ASEOS, RAMPAS Y PINTURA EN C.E.I.P.

MIGUEL DE CERVANTES EN EL MUNICIPIO DE MEJORADA DEL CAMPO

(MADRID)”.

1.- OBJETO DEL CONTRATO.

Con el fin de mejorar las instalaciones y accesos del edificio principal y gimnasio del colegio de educación infantil y primaria Miguel de Cervantes, sito en calle Salvador Dalí número 19, construido en el año 1983, en el municipio de Mejorada del Campo, se convoca un contrato para la reforma de los aseos de alumnos y profesores conforme se indican en los planos adjuntos (1 núcleo de aseos de profesores con una superficie aproximada de 13,25 m2 en planta baja y otros 7 núcleos de aseos en plantas baja, 1ª y 2ª de aproximadamente 29,25 m2 cada uno compuestos de un aseo de profesores y de dos núcleos de aseos de alumnos, además de los aseos del gimnasio de alumnos y profesores de aproximadamente 31,50 m2 y 9,90 m2 respectivamente). Se sustituirán los azulejos y pavimentos existentes por azulejos de colores y gres porcelánico antideslizante Clase 2 según CTE DB SUA 2. Se sustituirán los aparatos sanitarios existentes y sus griferías (inodoros, urinarios, vertederos, lavabos) por otros adaptados a usuarios infantiles y adultos, colocando encimeras fenólicas a su altura para encastrar los lavabos y espejos de 1,5 metros de altura encastrado a la pared de la misma anchura que las encimeras. Se demolerán los tabiques divisorios entre inodoros para colocar cabinas de panel fenólico. Se colocará falso techo modular con focos tipo Downlight de Leds con regulación automática de luz natural y encendido automático mediante detector de presencia en vestíbulos, además de alumbrado de emergencia. En las cabinas se colocarán apliques con lámparas led dicroicas con detector de presencia. Se sustituirán las puertas de acceso por otras de MDF lacadas.

Se propone la ejecución de escaleras, mesetas y rampas de acceso al pabellón principal desde patio trasero y al gimnasio conforme normativa de accesibilidad (CTE DB SUA 9), con una altura a salvar de 41 cm y 42 cm y una superficie total aproximada de 36,25 m2 y 20,75 m2 respectivamente, mediante losas de hormigón armado con acabado en Slurry rojo y albañilería, barandillas de cerrajería de tubos y chapa perforada de acero lacado. Se dotará de doble pasamanos a ambos lados de las rampas y escalera. Los peldaños de las nuevas escaleras se ejecutarán con peldaños de hormigón prefabricado. Se deberá reformar la carpintería de aluminio del vestíbulo exterior posterior del pabellón principal elevando la puerta doble exterior.

Se sanearán los techos del interior del edificio principal, emplasteciendo y quitando manchas, repasando la pintura y color existentes.

2.- PARTIDAS A EJECUTAR.

2.1 REFORMAS ASEOS Trabajos previos

Levantado de carpintería de cualquier tipo en tabiques y muros, incluidos cercos, hojas y accesorios, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, con transporte a vertedero o planta de reciclaje y con parte proporcional de medios Cód. V

alidación: 6L44SK4R5E6YJLF5CXP2JT2E4 | V

erificación: http://mejoradadelcampo.sedelectronica.es/

Documento firmado electrónicamente desde la plataforma esPublico Gestiona | Página 1 de 61

(2)

auxiliares.

Demolición de alicatados de plaquetas recibidos con mortero de cemento, con martillo eléctrico, incluso limpieza y retirada de escombros a pie de carga, con transporte a vertedero o planta de reciclaje y con parte proporcional de medios auxiliares.

Demolición de tabiques de ladrillo hueco sencillo alicatado a dos caras, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, con transporte al vertedero y con parte proporcional de medios auxiliares.

Demolición de pavimentos de baldosas hidráulicas, de terrazo, cerámicas o de gres, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, con transporte a vertedero o planta de reciclaje y con parte proporcional de medios auxiliares.

Desmontaje de mecanismo eléctrico por medios manuales, con o sin recuperación del mismo, para su reposición o sustitución después de otros trabajos, incluso desconexiones y limpieza, y parte proporcional de desmontaje de cajas empotradas, si fuese preciso, y medios auxiliares.

Desmontaje de aparatos de iluminación por medios manuales, con o sin recuperación de los mismos, para su reposición o sustitución después de otros trabajos, incluso desconexiones y limpieza, y parte proporcional de medios auxiliares.

Anulación de puntos de agua y desagües en tuberías incluso levantado de tubería y valvulería, retirada de escombros a pie de carga y p.p. de medios auxiliares.

Desmontaje de aparatos sanitarios y accesorios por medios manuales, incluso duchas, con limpieza y retirada de escombros a pie de carga, con transporte a vertedero o planta de reciclaje y con parte proporcional de medios auxiliares.

Cerramientos y albañilería

Tabique autoportante 15+15+70+15+15 para apoyo de encimeras formado por una estructura de perfiles de chapa de acero galvanizado de 70 cm. de ancho a base de montantes (elementos verticales) separados 600 mm. entre ellos y canales (elementos horizontales) a cada lado de la cual se atornillan placas de yeso laminado Pladur de 15 mm. de espesor siendo las placas exteriores resistentes al agua H1 dando un ancho total del tabique terminado de 130 mm., incluso anclajes para suelo y techo, replanteo auxiliar, nivelación, tornillería, anclajes, recibido de cajas para mecanismos sobre la placa, encintado, tratamiento de juntas, totalmente terminado y listo para imprimar, pintar o decorar. Enfoscado maestreado y fratasado con mortero CSIII-W1 de cemento CEM II/B-P 32,5 N y arena de río M-5, en paramentos verticales de 20 mm de espesor, i/regleado, sacado de aristas y rincones con maestras cada 3 m y andamiaje, s/NTE-RPE-7 y UNE-EN 998-1:2010. Mortero con marcado CE y DdP (Declaración de prestaciones) según Reglamento (UE) 305/2011.

Guarnecido maestreado con yeso negro y enlucido con yeso blanco en paramentos verticales y horizontales de 15 mm de espesor, con maestras cada 1,50 m, incluso formación de rincones, guarniciones de huecos, remates con pavimento, p.p. de guardavivos de plástico y metal y colocación de andamios, s/NTE-RPG. Yeso con marcado CE y DdP (Declaración de prestaciones) según Reglamento (UE) 305/2011.

Cód. V

(3)

Ayuda de albañilería a instalación de electricidad incluyendo mano de obra en carga y descarga, materiales, apertura y tapado de rozas, recibidos, remates y ayudas a puesta a tierra, caja general de protección, línea general de alimentación, centralización de contadores, derivaciones individuales y cuadros de mando y protección, i/p.p. de elementos comunes, limpieza y medios auxiliares.

Ayuda de albañilería a instalación de fontanería incluyendo mano de obra en carga y descarga, materiales, apertura y tapado de rozas, recibidos, remates y ayudas a acometida, tubo de alimentación, montantes, accesorios y piezas especiales, i/p.p. de elementos comunes, material auxiliar, limpieza y medios auxiliares.

Revestimientos y acabados

Falso techo registrable de placas de yeso laminado en placa vinílica normal (N) blanca de 60x60 cm y 10 mm de espesor, suspendido de perfilería vista, i/p.p. de elementos de remate, accesorios de fijación, montaje y desmontaje de andamios, terminado, s/NTE-RTP-17. Placas de yeso laminado, accesorios de fijación y perfilería con marcado CE y DdP (Declaración de prestaciones) según Reglamento (UE) 305/2011.

Alicatado con azulejo color a elegir por la propiedad, 20x20 cm (BIII s/UNE-EN 14411:2013), colocado a línea, recibido con adhesivo C1 según UNE-EN 12004:2008+A1:2012 ibersec til, sin incluir enfoscado de mortero, p.p. de cortes, ingletes, piezas especiales, rejuntado con adhesivo CG1 color según UNE-EN 13888:2009 ibersec junta color y limpieza, s/NTE-RPA-4.

Espejo plateado realizado con una luna float incolora de 3 mm plateada por su cara posterior, incluido canteado perimetral, silicona de adherencia y taladros, según UNE EN 1051-2. Espejos de vidrio con marcado CE y DdP (Declaración de prestaciones) según Reglamento (UE) 305/2011.

Recrecido del soporte de pavimentos con mortero CT-C5 F-2 de cemento CEM II/B-P 32,5 N y arena de río (M-5) de 4 cm. de espesor, con marcado CE y DdP (declaración de prestaciones) según Reglamento UE 305/2011, maestreado, conforme a la norma UNE-EN-13813:2003.

Solado de baldosa de gres porcelánico antideslizante Clase 2 según CTE-DB-SUA, color a elegir por la propiedad de 31x31 cm. (AI,AIIa s/UNE-EN-67), recibido con adhesivo C2TE S1 s/EN-12004:2008 flexible blanco, sobre recrecido de mortero de cemento CEM II/B-P 32,5 N y arena de río (M-5) de 5 cm. de espesor, s/NTE-RSR-2, con marcado CE y DdP (declaración de prestaciones) según Reglamento UE 305/2011.

Carpintería de madera

Módulos compuestos por cabinas sanitarias fabricadas con tableros de fibras fenólicas con puerta y paredes de 10 mm de espesor con altura de 200 cm y levantada 15 cm del suelo, en distintos colores a elegir por la propiedad, al igual que los herrajes y accesorios que son de nailon reforzados con acero. Instalada.

Puerta de paso hoja lisa enfondada para lacar, a base de entramado de madera, recercado en todo su contorno con madera maciza y revestida ambas caras en MDF, con cerco MDF

hidrófugo y tapajuntas MDF para lacar, i/herrajes de colgar, cierra y manillas en latón. Cód. V

(4)

Encimera para lavabos, realizada con tableros de aglomerado acabado plastificado de 60x5 cm. de sección, fijada mediante dobles soportes de cuadradillos de acero, atornillados a la encimera, y recibidos al elemento soporte de la misma, montada y con p.p. de medios auxiliares.

Instalación fontanería y saneamiento

Arquetas de registro de 38x38x50 cm de medidas interiores, construida con fábrica de ladrillo perforado tosco de 1/2 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hormigón en masa HM-20/P/40/I de 10 cm de espesor, enfoscada y bruñida por el interior con mortero de cemento CSIV-W2 redondeando ángulos con solera ligeramente armada con mallazo, y con tapa y marco de hormigón armado prefabricada, terminada y con p.p. de medios auxiliares, incluida la excavación y el relleno perimetral posterior, s/ CTE-HS-5, UNE-EN 998-1:2010 y UNE-EN 998-2:2012.

Taladro sobre forjado de hormigón, con un espesor máximo de 30 cm, para un diámetro de taladro de 50 mm, realizado mediante máquina de perforación con barrena hueca con corona de widia, con refrigeración de corona con agua; válido para soportes en vertical o inclinados; incluyendo replanteo de taladro, implantación del equipo, preparación de la zona de trabajo y ejecución del taladro; incluida parte proporcional de transporte de maquinaria, desmontaje y limpieza del tajo y retirada de escombros a pie de carga.

Tuberías de polietileno reticulado fabricada por el método de Peróxido (Engel) PEX-A rígida, de 25x2,3 mm, serie 5, PN 6 atm, conforme UNE-EN ISO 15875-1 y 5 + A1; para tuberías de alimentación, distribución e interiores, de agua fría y/o ACS. Totalmente montada, incluyendo p.p. de piezas especiales (codos, manguitos, etc), protección de tubo corrugado de polipropileno (azul/rojo) y p.p de medios auxiliares. Conforme a CTE DB HS-4.

Válvula de esfera de latón cromado, de diámetro 1" (25 mm), PN-28, para roscar. Totalmente instalada, probada y funcionando, i/ p.p. de pequeño material y mediosauxiliares. Conforme a CTE DB HS-4.

Instalación completa de fontanería y saneamiento de aseos, dotados de lavabos e inodoros, realizada con tubería de polietileno reticulado fabricada por el método de Peróxido (Engel) PEX-A rígida, para la red de agua fría, instalada por falso techo, sistema de derivaciones por tes, conforme UNE-EN ISO 15875-1 y 5 + A1. Tuberías protegidas en paramentos empotrados con tubo corrugado de protección. Red de desagües realizada con tuberías de PVC, serie B, conforme UNE-EN 1453, bote sifónico, manguetón de conexión inodoro. Instalación con los diámetros correspondientes para cada punto de consumo. Totalmente montada, conexionada y probada incluyendo llaves de corte rectas para empotrar con maneta y embellecedor; p.p. de bajante, p.p. de piezas especiales (codos, manguitos, etc...) de las tuberías y p.p de medios auxiliares. Incluidos sanitarios y griferías. Conforme a CTE DB HS-4 y DB HS-5.

Lavabos de porcelana vitrificada en color blanco, de 56x47 cm, gama básica, para colocar empotrados en encimera; conforme UNE 67001. Válvula de desagüe de 32 mm, acoplamiento a pared acodado cromado con plafon. Totalmente instalado y conexionado, i/p.p. de pequeño material y medios auxiliares.

Grifos temporizados de un agua (AF) de repisa para lavabo, apertura por pulsador, gama básica, cuerpo y pulsador en latón cromado, con rompeaguas, caudal 6 l/min, cierre autómatico 10 ± 2 s; conforme EN 816; llave de escuadra de 1/2" cromada, latiguillo flexible de 1/2". Totalmente instalado y conexionado, i/p.p. de pequeño material.

Cód. V

(5)

Inodoros infantiles y de adultos de porcelana vitrificada, de tanque bajo, gama media, en color blanco, con asiento y tapa lacados y bisagras de acero inoxidable, y cisterna con tapa mecanismo doble pulsador 4,5/3 litros, colocado con anclajes al solado y sellado con silicona; conforme UNE EN 997. Instalado con llave de escuadra de 1/2" cromada y latiguillo flexible de 20 cm de 1/2". Totalmente instalado y conexionado, i/p.p. de pequeño material y medios auxiliares.

Urinarios infantiles doméstico de porcelana vitrificada en blanco, dotado de tapa lacada, y colocado mediante anclajes de fijación a la pared, con sifón incorporado al aparato, manguito y enchufe de unión; conforme UNE 67001. Totalmente instalado y conexionado, i/p.p. de pequeño material y medios auxiliares.

Vertederos de porcelana vitrificada, blanco, de 50x42 cm, dotado de rejilla de desagüe y enchufe de unión, colocado mediante tacos y tornillos al solado, incluso sellado con silicona, válvula de desagüe de 40 mm, funcionando. Totalmente instalado y conexionado, i/p.p. de pequeño material y medios auxiliares.

Instalación de electricidad

Puntos de luz sencillo realizado con tubo PVC corrugado de M16/gp5 y conductor de cobre unipolar aislado para una tensión nominal de 750 V y sección de 1,5 mm2 (activo, neutro y protección), incluido caja de registro, caja de mecanismo universal con tornillo, interruptor unipolar con tecla gama estándar, marco respectivo y casquillo, totalmente montado e instalado.

Bases enchufe con toma de tierra lateral realizado en tubo PVC corrugado M20/gp5 y conductor de cobre unipolar aislado H07Z1-K (AS) y sección 2,5 mm2 (activo, neutro y protección) para una tensión nominal de 450/750 V, no propagadores del incendio y con emisión de humos y opacidad reducida, incluido caja de registro, caja mecanismo universal con tornillo, base enchufe 10/16 A (II+T.T.), sistema "Schuko" gama estándar, así como marco respectivo, totalmente montado e instalado.

Luminarias Downlight para empotrar fija, de 90 mm diámetro, carcasa de aleación de aluminio, en color cromado y blanco; grado de protección IP20 / Clase I, clase de aislamiento F, según UNE-EN 60598; equipado 1 LED de 200 lm, con un consumo de 4,5W, temperatura de color blanco cálido (3000K), equipo eléctrico incorporado; para alumbrado general y de ambiente. Con marcado CE según Reglamento (UE) 305/201 Instalada, incluyendo replanteo, accesorios de anclaje y conexionado.

Luminarias Downlight LED regulables y no regulables de alto rendimiento para empotrar, circular de 214 mm diámetro, carcasa y aro de aluminio en color blanco, gris o negro, reflector de plástico; grado de protección IP20 - IK02 / Clase II, aislamiento clase F, según UNE-EN 60598 y UNE-EN 50102. Óptica de alto brillo, equipado con módulo LED de 2400 lm, con un consumo de 12,6W, temperatura de color blanco cálido o neutro (3000K o 4000K respectivamente), transformador externo de la fuente de alimentación regulable, para alumbrado general interior. Con marcado CE según Reglamento (UE) 305/201. Instalada, incluyendo replanteo, accesorios de anclaje y conexionado.

Detectores de presencia autónomo de superficie para varias unidades de iluminación en paralelo, con sensor de alta precisión para superficies de hasta 50 m² y altura recomendada

Cód. V

(6)

de montaje de 2,70 m. Compatible con cualquier tipo de luminaria y lámpara. Dispone de una pantalla retráctil para impedir la detección de zonas adyacentes, incorpora una fotocélula inhibidora que evita que las luces se enciendan cuando hay suficiente aportación de luz solar. Totalmente instalado, incluido montaje y conexionado. Conforme a CTE DB HS-4.

Bloques autónomos de emergencia, de superficie con zócalo enchufable, carcasa de material autoextinguible y difusor opal, grado de protección IP42 - IK 07 / Clase II, según UNE-EN 60598-2-22, UNE-EN 50102 y UNE 20392:1993; equipado con LEDs de 100 lm, piloto testigo de carga LED verde, con 1 hora de autonomía, batería Ni-MH de bajo impacto medioambiental, fuente conmutada de bajo consumo. Con marcado CE según Reglamento (UE) 305/201. Instalado incluyendo replanteo, accesorios de anclaje y conexionado.

Pintura

Pintura plástica lisa mate lavable estándar obra nueva en blanco o pigmentada, sobre paramentos horizontales y verticales, dos manos, incluso mano de imprimación y plastecido. Esmaltado-lacado de superficies de madera (puertas, Dm, aglomerados) con esmalte al agua basado en resinas acrílicas y de poliuretano resistentes al roce. En superficies nuevas preparar con 1 mano de imprimación acrílica con poliuretano y 2 manos de acabado aplicado a brocha, rodillo de esmaltar o pistola.

2.2 RAMPAS

Excavación, con mini-retroexcavadora, de terrenos de consistencia dura, en apertura de zanjas, con extracción de tierras a los bordes, i/p.p. de costes indirectos.

Hormigón armado HA-25/P/40/ IIa N/mm², con tamaño máximo del árido de 40 mm, elaborado en central en relleno de zapatas, zanjas de cimentación y vigas riostras, incluso armadura B-500 S (40 kg/m³), vertido por medios manuales, vibrado y colocado. Según CTE/DB-SE-C y EHE-08.

Carga, por medios manuales, de tierras procedentes de excavación, sobre dumper (volquete motopropulsado) de 0,5 m³, i/p.p. de costes indirectos.

Fábrica de 1 pie de espesor de ladrillo perforado de 24x12x5 cm, sentado con mortero de cemento (CEM II-A/P 32,5R) y arena de río M7,5 según UNE-EN 998-2 para posterior terminación, i/p.p. de replanteo, roturas, aplomado, nivelación, humedecido de piezas y colocación a restregón según CTE/ DB-SE-F.

Hormigón armado HA-25/P/20/ IIa N/mm², con tamaño máximo del árido de 20 mm elaborado en central, en losas inclinadas de 20 cm de espesor, i/p.p. de armadura con acero B-500S en cuantía (17 kg/m²) y encofrado de madera, desencofrado, vertido con pluma-grúa vibrado y colocado según EHE-08.

Bordillo prefabricado de hormigón de 12x25 cm, sobre solera de hormigón HM-20 N/mm². tmáx. 40 mm de 10 cm de espesor, incluso excavación necesaria, colocado.

Pavimento continuo tipo Slurry, sobre losa de hormigón, constituido por: imprimación asfáltica Curidan (0,5 kg/m²), dos capas de Slurry en color negro de 1,50 kg/m² de rendimiento cada una, una capa de Slurry en color rojo de 1,50 kg/m², aplicado con rastras de goma, totalmente terminado y nivelado, con una resistencia al deslizamiento Rd (s/

UNE-Cód. V

(7)

ENV 12633) en función de la ubicación interior (CLASE 1, 2 ó 3) o exterior (CLASE 3) de acuerdo a CTE-DB-SU-1.

Enfoscado maestreado y fratasado, de 20 mm de espesor en toda su superficie, con mortero de cemento y arena de río M10 según UNE-EN 998-2, sobre paramentos verticales con maestras cada metro, i/preparación y humedecido de soporte, limpieza, medios auxiliares con empleo, en su caso, de andamiaje homologado, así como distribución del material en tajos y p.p. de costes indirectos.

Barandilla de protección exterior sobre propio terreno o pequeñas alturas, de un 90 cm, realizada con pasamanos y tubos horizontales de acero de 50 mm de diámetro separados 40 cm y pilastras del mismo tubo cada 1,5 m, con chapa de 3 mm perforada lacada protegiendo todos los huecos hasta el nivel del suelo para cumplir con el CTE DB SUA. Pasamanos metálico formado por tubo circular de diámetro 40 mm, i/p.p. de patillas de sujeción a base de redondo liso macizo de 16 mm separados cada 50 cm.

Pintura al esmalte Kilate de Procolor o similar sobre tubos, i/limpieza y capa antioxidante con un desarrollo entre 10 y 20 cm.

3.- NORMATIVA TÉCNICA APLICABLE.

De acuerdo con el artículo 1º A). Uno, del Decreto 462/1971, de 11 de marzo, en la ejecución de las obras deberán observarse las normas vigentes aplicables sobre construcción. A tal fin se incluye la siguiente relación no exhaustiva de la normativa técnica aplicable:

0.1) NORMAS DE CARÁCTER GENERAL Ordenación de la edificación

LEY 38/1999, de 5 de noviembre, de la Jefatura del Estado B.O.E.: 6-NOV-1999

MODIFICADA POR:

Modificación de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación

Artículo 82 de la Ley 24/2001, de 27 de diciembre, de Medidas Fiscales, Administrativas y del Orden Social, de Jefatura del Estado

B.O.E.: 31-DIC-2001

Modificación de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación

Artículo 105 de la LEY 53/2002, de 30 de diciembre, de Medidas Fiscales, Administrativas y del Orden Social, de Jefatura del Estado

B.O.E.: 31-DIC-2002

Código Técnico de la Edificación

REAL DECRETO 314/2006, de 17 de marzo, del Ministerio de Vivienda B.O.E.: 28-MAR-2006

Corrección de errores y erratas: B.O.E. 25-ENE-2008

MODIFICADO POR: Cód. V

(8)

Modificación del Real Decreto 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación

REAL DECRETO 1371/2007, de 19 de octubre, del Ministerio de Vivienda B.O.E.: 23-OCT-2007

Corrección de errores: B.O.E. 20-DIC-2007 MODIFICADO POR:

Modificación del Real Decreto 1371/2007, de 19-OCT

Real Decreto 1675/2008, de 17 de octubre, del Ministerio de Vivienda B.O.E.: 18-OCT-2008

Certificación energética de edificios de nueva construcción

REAL DECRETO 47/2007,de 19 de enero, del Ministerio de la Presidencia B.O.E.: 31-ENE-2007

Corrección de errores: B.O.E. 17-NOV-2007

1) INSTALACIONES 1.1) AGUA

Criterios sanitarios de la calidad del agua de consumo humano

REAL DECRETO 140/2003, de 7 de febrero, del Ministerio de la Presidencia B.O.E.: 21-FEB-2003

DB HS. Salubridad (Capítulos HS-4, HS-5)

Código Técnico de la Edificación. REAL DECRETO 314/2006, de 17 de marzo, del Ministerio de Vivienda

B.O.E.: 28-MAR-2006

1.2) ELECTRICIDAD

Reglamento Electrotécnico para Baja Tensión e instrucciones Técnicas Complementarias (ITC) BT 01 a BT 51

REAL DECRETO 842/2002, de 2 de agosto, del Ministerio de Ciencia y Tecnología B.O.E.: suplemento al nº 224, 18-SEP-2002

Anulado el inciso 4.2.C.2 de la ITC-BT-03 por:

SENTENCIA de 17 de febrero de 2004 de la Sala Tercera del Tribunal Supremo B.O.E.: 5-ABR-2004

Autorización para el empleo de sistemas de instalaciones con conductores aislados bajo canales protectores de material plástico

RESOLUCIÓN de 18 de enero 1988, de la Dirección General de Innovación Industrial B.O.E.: 19-FEB-1988

Reglamento de eficiencia energética en instalaciones de alumbrado exterior y sus Instrucciones Técnicas Complementarias EA-01 a EA-07

REAL DECRETO 1890/2008, de 14 de noviembre, del Ministerio de Industria, Turismo y Comercio

B.O.E.: 19-NOV-2008

1.3) INSTALACIONES DE PROTECCIÓN CONTRA INCENDIOS

Cód. V

(9)

Reglamento de instalaciones de protección contra incendios

REAL DECRETO 1942/1993, de 5 de noviembre, del Ministerio de Industria y Energía B.O.E.: 14-DIC-1993

Corrección de errores: 7-MAY-1994

Normas de procedimiento y desarrollo del Real Decreto 1942/1993, de 5-NOV, por el que se aprueba el Reglamento de instalaciones de protección contra incendios y se revisa el anexo I y los apéndices del mismo

ORDEN, de 16 de abril de 1998, del Ministerio de Industria y Energía B.O.E.: 28-ABR-1998

1.4) PROTECCIÓN CONTRA INCENDIOS DB-SI-Seguridad en caso de Incendios

Código Técnico de la Edificación. REAL DECRETO 314/2006, de 17 de marzo, del Ministerio de Vivienda

B.O.E.: 28-MAR-2006

Reglamento de Seguridad contra Incendios en los establecimientos industriales.

REAL DECRETO 2267/2004, de 3 Diciembre, del Ministerio de Industria, Turismo y Comercio

B.O.E.: 17-DIC-2004

Corrección errores: 05-MAR-2005

Clasificación de los productos de construcción y de los elementos constructivos en función de sus propiedades de reacción y de resistencia frente al fuego

REAL DECRETO 312/2005, de 18 de marzo , del Ministerio de la Presidencia B.O.E.: 02-ABR-2005

MODIFICADO POR:

Modificación del Real Decreto 312/2005, de 18 de marzo, por el que se aprueba la clasificación de los productos de la construcción y de los elementos constructivos en función de sus propiedades de reacción y de resistencia al fuego.

2.1) SEGURIDAD Y SALUD EN LAS OBRAS DE CONSTRUCCIÓN

Disposiciones mínimas de seguridad y de salud en las obras de construcción

REAL DECRETO 1627/1997, de 24 de octubre, del Ministerio de la Presidencia B.O.E.: 25-OCT-1997

MODIFICADO POR:

Modificación del Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura.

REAL DECRETO 2177/2004, de 12 de noviembre, del Ministerio de la Presidencia B.O.E.: 13-NOV-2004

Cód. V

(10)

Modificación del Real Decreto 1627/1997, de 24 de octubre, por el que se establecen las disposiciones mínimas de seguridad y salud en las obras de construcción.

REAL DECRETO 604/2006, de 19 de mayo, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 29-MAY-2006

Disposición final tercera del REAL DECRETO 1109/2007, de 24 de agosto, por el que se desarrolla la Ley 32/2006, de 18 de Octubre, reguladora de la Subcontratación en el Sector de la Construcción

REAL DECRETO 1109/2007, de 24 de agosto, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 25-AGO-2007

Prevención de Riesgos Laborales

LEY 31/1995, de 8 de noviembre, de la Jefatura del Estado B.O.E.: 10-NOV-1995

DESARROLLADA POR:

Desarrollo del artículo 24 de la Ley 31/1995 de Prevención de Riesgos Laborales, en materia de coordinación de actividades empresariales

REAL DECRETO 171/2004, de 30 de enero, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 31-ENE-2004

Reglamento de los Servicios de Prevención

REAL DECRETO 39/1997, de 17 de enero, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 31-ENE-1997

MODIFICADO POR:

Modificación del Reglamento de los Servicios de Prevención

REAL DECRETO 780/1998, de 30 de abril, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 1-MAY-1998

Modificación del Reglamento de los Servicios de Prevención

REAL DECRETO 604/2006, de 19 de mayo, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 29-MAY-2006

Señalización de seguridad en el trabajo

REAL DECRETO 485/1997, de 14 de abril, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 23-ABR-1997

Seguridad y Salud en los lugares de trabajo

REAL DECRETO 486/1997, de 14 de abril, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 23-ABR-1997

MODIFICADO POR:

Manipulación de cargas

REAL DECRETO 487/1997, de 14 de abril, del Ministerio de Trabajo y Asuntos Sociales

Cód. V

(11)

B.O.E.: 23-ABR-1997

Utilización de equipos de protección individual

REAL DECRETO 773/1997, de 30 de mayo, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 12-JUN-1997

Corrección errores: 18-JUL-1997

Utilización de equipos de trabajo

REAL DECRETO 1215/1997, de 18 de julio, del Ministerio de Trabajo y Asuntos Sociales B.O.E.: 7-AGO-1997

MODIFICADO POR:

Disposiciones mínimas de seguridad y salud aplicables a los trabajos con riesgo de exposición al amianto

REAL DECRETO 396/2006, de 31 de marzo, del Ministerio de la Presidencia B.O.E.: 11-ABR-2006

Regulación de la subcontratación

LEY 32/2006, de 18 de Octubre, de Jefatura del Estado B.O.E.: 19-OCT-2006

DESARROLLADA POR:

Desarrollo de la Ley 32/2006, de 18 de Octubre, reguladora de la Subcontratación en el Sector de la Construcción

REAL DECRETO 1109/2007, de 24 de agosto, del Ministerio de Trabajo y Asuntos Sociales

B.O.E.: 25-AGO-2007

Corrección de errores: 12-SEP-2007 MODIFICADO POR:

Modificación del Real Decreto 1109/2007, de 24 de agosto, por el que se desarrolla la Ley 32/2006, de 18 de octubre, reguladora de la subcontratación.

REAL DECRETO 327/2009, de 13 de marzo, del Ministerio de Trabajo e Inmigración

B.O.E.: 14-MAR-2009

3) SEGURIDAD DE UTILIZACIÓN DB-SU-Seguridad de utilización

Código Técnico de la Edificación, REAL DECRETO 314/2006, de 17 de marzo, del Ministerio de Vivienda

B.O.E.: 28-MAR-2006

4) BARRERAS ARQUITECTÓNICAS

Medidas mínimas sobre accesibilidad en los edificios

REAL DECRETO 556/1989, de 19 de mayo, del Ministerio de Obras Públicas y Urbanismo

Cód. V

Documento firmado electrónicamente desde la plataforma esPublico Gestiona | Página 1

1 de 61

(12)

B.O.E.: 23-MAY-1989

Real Decreto por el que se aprueban las condiciones básicas de accesibilidad y no discriminación de las personas con discapacidad para el acceso y utilización de los espacios públicos urbanizados y edificaciones.

REAL DECRETO 505/2007, de 20 de abril, del Ministerio de la Presidencia B.O.E.: 11-MAY-2007

5) VARIOS

5.1) INSTRUCCIONES Y PLIEGOS DE RECEPCIÓN Instrucción para la recepción de cementos "RC-08"

REAL DECRETO 956/2008, de 6 de junio, del Ministerio de la Presidencia B.O.E.: 19-JUN-2008

Corrección errores: 11-SEP-2008

Disposiciones para la libre circulación de productos de construcción en aplicación de la Directiva 89/106/CEE

REAL DECRETO 1630/1992, de 29 de diciembre, del Ministerio de Relación con las Cortes y de la Secretaría del Gobierno

B.O.E.: 09-FEB-1993 MODIFICADO POR:

Modificación del Real Decreto 1630/1992, de 29 de diciembre, en aplicación de la Directiva 93/68/CEE.

REAL DECRETO 1328/1995, de 28 de julio, del Ministerio de la Presidencia B.O.E.: 19-AGO-1995

5.2) MEDIO AMBIENTE

Reglamento de actividades molestas, insalubres, nocivas y peligrosas

DECRETO 2414/1961, de 30 de noviembre, de Presidencia de Gobierno B.O.E.: 7-DIC-1961

Corrección errores: 7-MAR-1962

DEROGADOS el segundo párrafo del artículo 18 y el Anexo 2 por:

Protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo

REAL DECRETO 374/2001, de 6 de abril, del Ministerio de la Presidencia B.O.E.: 1-MAY-2001

DEROGADO por:

Calidad del aire y protección de la atmósfera

LEY 34/2007, de 15 de noviembre, de Jefatura del Estado B.O.E.: 16-NOV-2007

Instrucciones complementarias para la aplicación del Reglamento de actividades molestas, insalubres, nocivas y peligrosas

ORDEN de 15 de marzo de 1963, del Ministerio de la Gobernación B.O.E.: 2-ABR-1963

Ruido

LEY 37/2003, de 17 de noviembre, de Jefatura del Estado B.O.E.: 18-NOV-2003

Cód. V

(13)

DESARROLLADA POR:

Desarrollo de la Ley 37/2003, de 17 de noviembre, del ruido, en lo referente a la evaluación y gestión del ruido ambiental.

REAL DECRETO 1513/2005, de 16 de diciembre, del Ministerio de la Presidencia B.O.E.: 17-DIC-2005

MODIFICADO POR:

Modificación del Real Decreto 1513/2005, de 16 de diciembre, por el que se desarrolla la Ley 37/2003, de 17 de noviembre, del ruido.

Disposición final primera del REAL DECRETO 1367/2007, de 19 de octubre, del Ministerio de la Presidencia

B.O.E.: 23-OCT-2007

Desarrollo de la Ley 37/2003, de 17 de noviembre, del ruido, en lo referente a zonificación acústica, objetivos de calidad y emisiones acústicas.

REAL DECRETO 1367/2007, de 19 de octubre, del Ministerio de la Presidencia B.O.E.: 23-OCT-2007

Regulación de la producción y gestión de los residuos de construcción y demolición

B.O.E.: 31-DIC-1999

COMUNIDAD DE MADRID

0) Normas de carácter general

Medidas para la calidad de la edificación

LEY 2/1999, de 17 de marzo, de la Presidencia de la Comunidad de Madrid B.O.C.M.: 29-MAR-1999

Regulación del Libro del Edificio

DECRETO 349/1999, de 30 de diciembre, de la Consejería de Obras Públicas, Urbanismo y Transportes de la Comunidad de Madrid

B.O.C.M.: 14-ENE-2000

1) Instalaciones

Normas sobre documentación, tramitación y prescripciones técnicas de las instalaciones interiores de suministro de agua.

ORDEN 2106/1994, de 11 de noviembre, de la Consejería de Economía y Empleo de la Comunidad de Madrid

B.O.C.M.: 28-FEB-1995 MODIFICADA POR:

Modificación de los puntos 2 y 3 del Anexo I de la Orden 2106/1994 de 11 NOV

ORDEN 1307/2002, de 3 de abril, de la Consejería de Economía e Innovación Tecnológica

B.O.C.M.: 11-ABR-2002

Cód. V

(14)

Condiciones de las instalaciones de gas en locales destinados a usos domésticos, colectivos o comerciales y en particular, requisitos adicionales sobre la instalación de aparatos de calefacción, agua caliente sanitaria, o mixto, y conductos de evacuación de productos de la combustión.

ORDEN 2910/1995, de 11 de diciembre, de la Consejería de Economía y Empleo de la Comunidad de Madrid

B.O.C.M..: 21-DIC-1995 AMPLIADA POR:

Ampliación del plazo de la disposición final 2ª de la orden de 11 de diciembre de 1995 sobre condiciones de las instalaciones en locales destinados a usos domésticos, colectivos o comerciales y, en particular, requisitos adicionales sobre la instalación de aparatos de calefacción, agua caliente sanitaria o mixto, y conductos de evacuación de productos de la combustión

ORDEN 454/1996, de 23 de enero, de la Consejería de Economía y Empleo de la C. de Madrid.

B.O.C.M..: 29-ENE-1996

2 ) Barreras arquitectónicas

Promoción de la accesibilidad y supresión de barreras arquitectónicas.

LEY 8/1993, de 22 de junio, de la Presidencia de la Comunidad de Madrid B.O.E.: 25-AGO-1993

Corrección errores: 21-SEP-1993 MODIFICADA POR:

Modificación de determinadas especificaciones técnicas de la Ley 8/1993, de 22 de junio, de promoción de la accesibilidad y supresión de barreras arquitectónicas

DECRETO 138/1998, de 23 de julio, de la Consejería de Presidencia de la Comunidad de Madrid

B.O.C.M.: 30-JUL-1998

Reglamento Técnico de Desarrollo en Materia de Promoción de la Accesibilidad y Supresión de Barreras Arquitectónicas

Decreto 13/2007, de 15 de marzo, del Consejo de Gobierno B.O.C.M.: 24-ABR-2007

(Entrada en vigor a los 60 días de su publicación)

Reglamento de desarrollo del régimen sancionador en materia de promoción de la accesibilidad y supresión de barreras arquitectónicas.

DECRETO 71/1999, de 20 de mayo, de la Consejería de Presidencia de la Comunidad de Madrid

B.O.C.M.: 28-MAY-1999

3 ) Medio ambiente

Régimen de protección contra la contaminación acústica de la Comunidad de Madrid

DECRETO 78/1999, de 27 de mayo, de la Consejería de Medio Ambiente de la Comunidad de Madrid

B.O.C.M.: 8-JUN-1999

Corrección errores: 1-JUL-1999 Cód. V

(15)

Evaluación ambiental

LEY 2/2002, de 19 de junio, de la Presidencia de la Comunidad de Madrid B.O.E.: 24-JUL-2002

B.O.C.M. 1-JUL-2002 MODIFICADA POR:

Art. 21 de la Ley 2/2004, de 31 de mayo, de Medidas Fiscales y administrativas

B.O.C.M.: 1-JUN-2004

Art. 20 de la Ley 3/2008, de 29 de diciembre, de Medidas Fiscales y administrativas

B.O.C.M.: 30-DIC-2008

4 ) Andamios

Requisitos mínimos exigibles para el montaje, uso, mantenimiento y conservación de los andamios tubulares utilizados en las obras de construcción

ORDEN 2988/1988, de 30 de junio, de la Consejería de Economía y Empleo de la Comunidad de Madrid

B.O.C.M.: 14-JUL-1998

4. CONDICIONES TÉCNICAS Y DE SEGURIDAD DE LOS TRABAJOS

.- MOVIMIENTO DE TIERRAS. EXCAVACIONES EN ZANJAS

DESCRIPCIÓN

Excavación estrecha y larga que se hace en un terreno para realizar la cimentación o instalar una conducción subterránea.

COMPONENTES

- Madera para entibaciones, apeos y apuntalamientos. CONDICIONES PREVIAS

- Antes de comenzar la excavación de la zanja, será necesario que la Dirección Facultativa haya comprobado el replanteo.

- Se deberá disponer de plantas y secciones acotadas.

- Habrán sido investigadas las servidumbres que pueden ser afectadas por el movimiento de tierras, como redes de agua potable, saneamiento, fosas sépticas, electricidad, telefonía, fibra óptica, calefacción, iluminación, etc., elementos enterrados, líneas aéreas y situación y uso de las vías de comunicación.

- Se estudiarán el corte estratigráfico y las características del terreno a excavar, como tipo de terreno, humedad y consistencia.

- Información de la Dirección General de Patrimonio Artístico y Cultural del Ministerio de Educación y Ciencia en zonas de obligado cumplimiento o en zonas de presumible existencia de restos arqueológicos.

- Reconocimiento de los edificios y construcciones colindantes para valorar posibles riesgos y adoptar, en caso necesario, las precauciones oportunas de entibación, apeo y protección.

- Notificación del movimiento de tierras a la propiedad de las fincas o edificaciones

Cód. V

(16)

colindantes que puedan ser afectadas por el mismo.

- Tipo, situación, profundidad y dimensiones de cimentaciones próximas que estén a una distancia de la pared del corte igual o menor de 2 veces la profundidad de la zanja o pozo.

- Evaluación de la tensión a compresión que transmitan al terreno las cimentaciones próximas.

- Las zonas a acotar en el trabajo de zanjas no serán menores de 1,00 m. para el tránsito de peatones y de 2,00 m. para vehículos, medidos desde el borde del corte.

- Se protegerán todos los elementos de Servicio Público que puedan ser afectados por el vaciado, como son las bocas de riego, tapas, sumideros de alcantarillado, farolas, árboles, etc..

EJECUCIÓN

- El replanteo se realizará de tal forma que existirán puntos fijos de referencia, tanto de cotas como de nivel, siempre fuera del área de excavación.

- Se llevará en obra un control detallado de las mediciones de la excavación de las zanjas. - El comienzo de la excavación de zanjas se realizará cuando existan todos los elementos

necesarios para su excavación, incluido la madera para una posible entibación.

- La Dirección Facultativa indicará siempre la profundidad de los fondos de la excavación de la zanja, aunque sea distinta a la de Proyecto, siendo su acabado limpio, a nivel o escalonado.

- La Contrata deberá asegurar la estabilidad de los taludes y paredes verticales de todas las excavaciones que realice, aplicando los medios de entibación, apuntalamiento, apeo y protección superficial del terreno, que considere necesario, a fin de impedir desprendimientos, derrumbamientos y deslizamientos que pudieran causar daño a personas o a las obras, aunque tales medios no estuvieran definidos en el Proyecto, o no hubiesen sido ordenados por la Dirección Facultativa.

- La Dirección Facultativa podrá ordenar en cualquier momento la colocación de entibaciones, apuntalamientos, apeos y protecciones superficiales del terreno.

- Se adoptarán por la Contrata todas las medidas necesarias para evitar la entrada del agua, manteniendo libre de la misma la zona de excavación, colocándose ataguías, drenajes, protecciones, cunetas, canaletas y conductos de desagüe que sean necesarios. - Las aguas superficiales deberán ser desviadas por la Contrata y canalizadas antes de

que alcancen los taludes, las paredes y el fondo de la excavación de la zanja.

- El fondo de la zanja deberá quedar libre de tierra, fragmentos de roca, roca alterada, capas de terreno inadecuado o cualquier elemento extraño que pudiera debilitar su resistencia. Se limpiarán las grietas y hendiduras, rellenándose con material compactado o hormigón.

- La separación entre el tajo de la máquina y la entibación no será mayor de vez y media la profundidad de la zanja en ese punto.

- En el caso de terrenos meteorizables o erosionables por viento o lluvia, las zanjas nunca permanecerán abiertas mas de 8 días, sin que sean protegidas o finalizados los trabajos. - Una vez alcanzada la cota inferior de la excavación de la zanja para cimentación, se hará

una revisión general de las edificaciones medianeras, para observar si se han producido desperfectos y tomar las medidas pertinentes.

- Mientras no se efectúe la consolidación definitiva de las paredes y fondos de la zanja, se conservarán las entibaciones, apuntalamientos y apeos que hayan sido necesarios, así como las vallas, cerramientos y demás medidas de protección.

- Los productos resultantes de la excavación de las zanjas, que sean aprovechables para un relleno posterior, se podrán depositar en montones situados a un solo lado de la zanja, y a una separación del borde de la misma de 0,60 m. como mínimo, dejando libres, caminos, aceras, cunetas, acequias y demás pasos y servicios existentes. Cód. V

(17)

CONTROL

- Cada 20,00 m. o fracción, se hará un control de dimensiones del replanteo, no aceptándose errores superiores al 2,5 %. y variaciones superiores a ± 10 cm., en cuanto a distancias entre ejes

- La distancia de la rasante al nivel del fondo de la zanja, se rechazará cuando supere la cota +/- 0,00.

- El fondo y paredes de la zanja terminada, tendrán las formas y dimensiones exigidas por la Dirección Facultativa, debiendo refinarse hasta conseguir unas diferencias de ± 5 cm., respecto a las superficies teóricas.

- Se rechazará el borde exterior del vaciado cuando existan lentejones o restos de edificaciones.

- Se comprobará la capacidad portante del terreno y su naturaleza con lo especificado en el Proyecto, dejando constancia de los resultados en el Libro de Órdenes.

- Las escuadrías de la madera usada para entibaciones, apuntalamientos y apeos de zanjas, así como las separaciones entre las mismas, serán las que se especifiquen en Proyecto.

NORMATIVA

- NTE-ADZ/1.976 – Desmontes, zanjas y pozos - PG-4/1.988 – Obras de carreteras y puentes - PCT-DGA/1.960

- NORMAS UNE 56501; 56505; 56507; 56508; 56509; 56510; 56520; 56521; 56525; 56526; 56527; 56529; 56535; 56537; 56539; 7183 y 37501.

SEGURIDAD E HIGIENE

- Se acotará una zona, no menor de 1,00 m. para el tránsito de peatones, ni menor de 2,00 m. para el paso de vehículos, medidos desde el borde vertical del corte.

- Cuando sea previsible el paso de peatones o el de vehículos junto el borde del corte de la zanja, se dispondrá de vallas móviles que estarán iluminadas cada 10,00 m. con puntos de luz portátil y grado de protección no menor de IP-44.

- El acopio de materiales y tierras, en zanjas de profundidad mayor a 1,30 m., se realizará a una distancia no menor de 2,00 m. del borde del corte de la zanja.

- Existirá un operario fuera de la zanja, siempre que la profundidad de ésta sea mayor de 1,30 m. y haya alguien trabajando en su interior, para poder ayudar en el trabajo y pedir auxilio en caso de emergencia.

- En zanjas de profundidad mayor a 1,30 m., y siempre que lo especifique la Dirección Facultativa, será obligatoria la colocación de entibaciones, sobresaliendo un mínimo de 20 cm. del nivel superficial del terreno.

- Cada día, y antes de iniciar los trabajos, se revisarán las entibaciones, tensando los codales que estén flojos, extremando estas precauciones en tiempo de lluvia, heladas o cuando se interrumpe el trabajo más de un día.

- Se tratará de no dar golpes a las entibaciones durante los trabajos de entibación.

- No se utilizarán las entibaciones como escalera, ni se utilizarán los codales como elementos de carga.

- En los trabajos de entibación, se tendrán en cuenta las distancias entre los operarios, según las herramientas que se empleen.

- Llegado el momento de desentibar las tablas se quitarán de una en una, alcanzando como máximo una altura de 1,00 m., hormigonando a continuación el tramo desentibado para evitar el desplome del terreno, comenzando el desentibado siempre por la parte inferior de la zanja.

- Las zanjas que superen la profundidad de 1,30 m., será necesario usar escaleras para entrada y salida de las mismas de forma que ningún operario esté a una distancia superior a 30,00 m. de una de ellas, estando colocadas desde el fondo de la excavación

Cód. V

(18)

hasta 1,00 m. por encima de la rasante, estando correctamente arriostrada en sentido transversal.

- Cuando el terreno excavado pueda transmitir enfermedades contagiosas se desinfectará antes de su transporte, no pudiéndose utilizar para préstamo, teniendo el personal equipaje adecuado para su protección.

- Se contará en la obra con una provisión de palancas, cuñas, barras, puntales, tablones, etc., que se reservarán para caso de emergencia, no pudiéndose utilizar para la entibación.

- Se cumplirán además, todas las disposiciones generales sobre Seguridad e Higiene en el Trabajo que existan y todas las Ordenanzas Municipales que sean de aplicación.

DEMOLICIONES. DEMOLICIÓN DE TABIQUERÍA INTERIOR

DESCRIPCIÓN

Demolición progresiva de tabiques, en el marco de la demolición general del edificio, elemento a elemento, en construcciones que no presenten síntomas de ruina inminente. CONDICIONES PREVIAS

Antes del inicio de las actividades de demolición se comprobará que los medios auxiliares a utilizar, mecánicos o manuales, reúnen las condiciones de cantidad y cualidad especificadas en el plan de demolición.

Esta comprobación se extenderá a todos los medios disponibles constantemente en la obra, especificados o no en la normativa aplicable de higiene y seguridad en el trabajo, que puedan servir para eventualidades o socorrer a los operarios que puedan accidentarse. EJECUCIÓN

El orden, forma de ejecución y los medios a emplear se ajustarán a las prescripciones establecidas en el proyecto y a las órdenes de la Dirección Técnica. En su defecto, se tendrán en cuenta las siguientes premisas:

- La demolición de los tabiques de cada planta se llevará a cabo antes de derribar el forjado superior para evitar que, con la retirada de este, aquéllos puedan desplomarse; también para que la demolición del forjado no se vea afectada por la presencia de anclajes o apoyos indeseados sobre dichos tabiques.

- Cuando el forjado se encuentre cedido no se retirarán las tabiquerías sin haber apuntalado previamente aquél.

- El sentido del derribo de la tabiquería será de arriba hacia abajo. A medida que avance la demolición de los tabiques se irán levantando los cercos de la carpintería interior. En los tabiques que cuenten con revestimientos de tipo cerámico (chapados, alicatados, etc.) se podrá llevar a cabo la demolición de todo el elemento en conjunto.

- En las circunstancias que indique la Dirección Técnica se trocearán los paramentos mediante cortes verticales y el vuelco se efectuará por empuje, cuidando que el punto de empuje esté por encima del centro de gravedad del paño a tumbar, para evitar su caída hacia el lado contrario.

- No se dejarán tabiques sin arriostrar en zonas expuestas a la acción de fuertes vientos cuando superen una altura superior a 20 veces su espesor.

NORMATIVA

Cód. V

(19)

- Ley de Prevención de Riesgos Laborales (Ley 31/95)

- Ordenanza General de Seguridad e Higiene en el Trabajo (Título II) - Ordenanza del Trabajo de Construcción, Vidrio y Cerámica:

- Normas generales (arts. 165 a 176)

- Normas para trabajos de construcción relativos a demoliciones (arts. 187 a 245) - Normativa específica (arts. 266 a 272)

- Pliego General de Condiciones Varias de la Edificación: Cap.III - Epígrafe 8º - NTE/ADD-9: "Demolición de tabiques" (*)

- Ordenanzas Municipales que, en cada caso, sean de aplicación (*) Normativa recomendada.

CONTROL

Serán objeto de control el orden, la forma de ejecución y los medios a emplear, no aceptándose que estos puedan diferir de lo especificado o de las instrucciones impartidas por la Dirección Técnica.

Se llevará a cabo un control por cada 200 m². de planta y, al menos, uno por planta. Se prestará especial atención en los siguientes puntos críticos:

- Acumulación de escombros sobre los forjados.

- Resistencia de la zonas destinadas a soportar el impacto de paños de tabiquería, caso de llevarse a cabo demoliciones por vuelco.

La Dirección Técnica dejará constancia expresa de cualquier anomalía o incidencia que detecte en el correspondiente índice de control y vigilancia y trazará, a continuación, las pautas de corrección necesarias.

SEGURIDAD

Se facilitará la herramienta y medios auxiliares adecuados para la realización de estos trabajos.

Se tendrán en cuenta siempre todas las prescripciones tendentes a conseguir la máxima seguridad de los operarios y que, para estas actividades, se indican en el apartado correspondiente de Demoliciones en general.

MOVIMIENTO DE TIERRAS. CARGA Y TRANSPORTE. CARGA

DESCRIPCIÓN

Carga de tierras, escombros o material sobrante sobre camión. CONDICIONES PREVIAS

- Se ordenarán las circulaciones interiores y exteriores de la obra para el acceso de vehículos, de acuerdo con el Plan de obra por el interior y de acuerdo a las Ordenanzas Municipales para el exterior.

- Se protegerán o desviarán las líneas eléctricas, teniendo en cuenta siempre las distancias de seguridad a las mismas, siendo de 3,00 m. para líneas de voltaje inferior a 57.000 V. y 5,00 m. para las líneas de voltaje superior.

EJECUCIÓN

- Las rampas para el movimiento de camiones y/o máquinas conservarán el talud lateral que exija el terreno con ángulo de inclinación no mayor de 13º, siendo el ancho mínimo

Cód. V

(20)

de la rampa de 4,50 m., ensanchándose en las curvas, no siendo las pendientes mayores del 12% si es un tramo recto y del 8% si es un tramo curvo, teniendo siempre en cuenta la maniobrabilidad de los vehículos utilizados.

- Antes de salir el camión a la vía pública, se dispondrá de un tramo horizontal de longitud no menor a vez y media la separación entre ejes del vehículo y, como mínimo, de 6,00 m. SEGURIDAD E HIGIENE

- La maquinaria a emplear mantendrá la distancia de seguridad a las líneas aéreas de energía eléctrica.

- Siempre que una máquina inicie un movimiento o dé marcha atrás o no tenga visibilidad, lo hará con una señal acústica y estará auxiliado el conductor por otro operario en el exterior del vehículo, extremándose estas prevenciones cuando el vehículo o máquina cambie de tajo y/o se entrecrucen itinerarios, acotándose la zona de acción de cada máquina en su tajo.

- Antes de iniciarse la jornada se verificarán los frenos y mecanismos de seguridad de vehículos y maquinaria.

- Se cumplirá la prohibición de presencia del personal en la proximidad de las máquinas durante el trabajo.

- La salida a la calle de camiones será avisada por persona distinta al conductor, para prevenir a los usuarios de la vía pública.

- Se asegurará la correcta disposición de la carga de tierras en el camión, no cargándolo más de lo admitido, cubriendo la carga con redes o lonas.

- Se establecerá una señalización y ordenación del tráfico de máquinas de forma sencilla y visible.

- La separación entre máquinas que trabajen en un mismo tajo será como mínimo de 30 metros.

- Se evitará el paso de vehículos sobre cables de energía eléctrica, cuando éstos no estén especialmente acondicionados para ello. Cuando no sea posible acondicionarlos y si no se pudiera desviar el tráfico, se colocarán elevados, fuera del alcance de los vehículos, o enterrados y protegidos por canalizaciones resistentes.

- La maniobra de carga no se realizará por encima de la cabina, sino por los laterales o por la parte posterior del camión.

- Durante la operación de carga, el camión tendrá que tener desconectado el contacto, puesto el freno de mano y una marcha corta metida para que impida el deslizamiento eventual.

- Siempre que se efectúe la carga, el conductor estará fuera de la cabina, excepto cuando el camión tenga la cabina reforzada.

- El camión irá siempre provisto de un extintor de incendios y un botiquín de primeros auxilios.

CIMENTACIONES. HORMIGONES ARMADOS Y ENCOFRADOS. ZANJAS

COMPONENTES

- Hormigón para armar. - Acero B-400-S y B-500-S. - Agua.

- Madera para encofrados. - Separadores de armaduras.

- Aditivos si son necesarios y siempre con permiso expreso de la Dirección de Obra. ACERO B 400 S y B 500 S.

Ver P04AA.- CIMENTACIONES. ACERO. BARRAS DE ACERO. Cód. V

(21)

HORMIGON PARA ARMAR DESCRIPCIÓN

Elemento asentado en el terreno, de forma prismática, poco esbelta y de planta normalmente cuadrada, de hormigón armado, con encofrado o sin él, para cimentación de muros verticales de carga, cerramientos, centrados o de medianería, pertenecientes a estructuras de edificaciones, sobre suelos homogéneos de estratigrafía sensiblemente horizontal.

CONDICIONES PREVIAS

- Informe geotécnico, según las NTE-CEG, con indicación de las características geotécnicas.

- Plano acotado de la posición de los ejes, contornos perimetrales y arranques de elementos estructurales, con indicación de la profundidad estimada del plano de apoyo de las zapatas.

- Tipo de construcción, cimentación y profundidad estimada del plano de apoyo de las edificaciones colindantes.

- Situación y características de las posibles instalaciones existentes en el terreno sobre el que se actúa.

- Comprobación de la capacidad portante del suelo en relación con la prevista y aprobación de la misma por la Dirección Facultativa.

- Se dejarán previstos los pasos de tuberías y encuentros con arquetas, según Proyecto y las instrucciones de la Dirección Facultativa.

- Se colocará, previamente al hormigonado, la toma de tierra de la estructura. REQUISITOS DE DOSIFICACION

La EHE exige que el suministrador del hormigón sea capaz de que éste posea las características definidas en el proyecto en cuanto a:

- Adecuación al tipo de función (Hormigón en masa, HM, armado, HA, o pretensado, HP)

- Resistencia, según la clase de exposición ambiental. - Docilidad (consistencia o asiento).

- Durabilidad.

REQUISITOS DEL PEDIDO

En general, cuando se pide hormigón hay que especificar al suministrador lo siguiente: - La consistencia.

- El tamaño máximo del árido. - El tipo de ambiente.

- El tipo de función (masa, armado o pretensado).

Además, la EHE establece que el pedido ha de realizarse bajo la forma de “PROPIEDADES” o de “DOSIFICACION”. Cada forma de pedido tiene unas características especiales en lo que respecta a las responsabilidades respectivas del suministrador y del solicitante:

PROPIEDADES: En este caso, el suministrador establece la dosificación, pero ha de garantizar las siguientes características del mismo:

- Resistencia característica especificada.

-La resistencia mínima del hormigón en masa será fck > 20 N/mm2

-La resistencia mínima del hormigón armado será fck > 25 N/mm2

- Docilidad.

- Tamaño máximo del árido.

- Contenidos de cemento y relación agua/cemento compatible con el ambiente y el tipo de función del hormigón.

Cód. V

(22)

DOSIFICACION: En este caso, el peticionario es responsable de la congruencia de las características especificadas de:

- Tamaño máximo del árido. - Docilidad.

- Contenido de cemento por kg/m3_.

- Además, el suministrador garantizará la relación agua/cemento empleada. CONDICIONES DE TRANSPORTE

No transcurrirá más de una hora y media entre la mezcla del agua con el cemento y los áridos, y la colocación del hormigón. Este plazo hay que acortarlo con tiempo caluroso.

Si el hormigón se amasa en central completamente, con transporte a obra, el volumen del hormigón transportado no será mayor del 80% del volumen del tambor de transporte.

Si el hormigón se amasa parcial o totalmente durante el transporte, en amasador móvil, el volumen de hormigón no excederá del 67% de la capacidad del tambor.

CONDICIONES DE EJECUCION EN GENERAL:

- El hormigonado deberá ser autorizado por la Dirección de Obra. - Se evitará la segregación del hormigón.

- El espesor máximo de las tongadas estará relacionado con los medios de compactación empleados.

- Cuando se emplee vibrador de superficie, el espesor de la tongada acabada no será mayor de 20 cm.

- Los vibradores de encofrado deberán ser debidamente estudiados y justificados. - El revibrado deberá ser estudiado, justificado y autorizado por la Dirección de Obra. - Los modos de compactación recomendados por la Comisión Permanente del

Hormigón son:

- Vibrado enérgico – Consistencia SECA.

- Vibrado normal – Consistencia PLASTICA y BLANDA - Picado con barra – Consistencia FLUIDA.

- Las juntas de hormigonado se situarán en dirección normal a las tensiones de compresión.

- Las juntas de hormigonado se establecerán preferentemente sobre los puntales de la cimbra.

- No se hormigonará sobre la junta sin su previa limpieza.

- No se hormigonará sobre las juntas de hormigonado sin la aprobación de la Dirección de Obra.

- El empleo de procedimientos especiales para las juntas, deberá estar establecido en el Pliego de Condiciones del Proyecto.

EN TIEMPO FRIO:

- La temperatura de la masa de hormigón antes del vertido no será menor de 5º C. - No se vertirá hormigón sobre encofrados o armaduras a temperatura inferior a 0º C. - No se podrá hormigonar sobre hormigón que se haya helado.

- Se suspenderá el hormigonado siempre que se prevea que la temperatura ambiente bajará de 0º C en las 48 horas siguientes.

- El empleo de aditivos anticongelantes precisará la autorización expresa de la Dirección de Obra.

EN TIEMPO CALUROSO:

- Se evitará la evaporación del agua de amasado. - Los moldes deberán estar protegidos del soleamiento. - Una vez vertido el hormigón se protegerá del sol.

- Se suspenderá el hormigonado cuando la temperatura sea mayor de 40º C o haya viento excesivo.

Cód. V

(23)

CONDICIONES DE CURADO

- Durante el fraguado y primer período de endurecimiento, deberá asegurarse un adecuado curado.

- Se podrá efectuar por riego directo que no produzca deslavado. - El agua empleada cumplirá las especificaciones de la EHE.

- Se podrán utilizar como alternativa, protecciones que garanticen la retención de la humedad inicial y no aporten sustancias nocivas.

- Las técnicas especiales (vapor) precisarán de la autorización de la Dirección de Obra. Para la duración del curado, la Comisión Permanente del Hormigón, proporciona la fórmula D = KLD0 + D1 en donde:

D = duración mínima en días.

K = coeficiente de ponderación ambiental. L = coeficiente de ponderación térmica. D0= parámetro básico de curado.

D1= parámetro en función del tipo de cemento.

Las condiciones de curado se definen en LENTA, MEDIA, RAPIDA y MUY RAPIDA, en función de la clase de cemento y la relación agua cemento.

A su vez, y según las condiciones ambientales los hormigones se designan como A, B y C:

A: No expuesto al sol ni al viento y con HR > 80%

B: Expuesto al sol (intensidad media), a un viento de velocidad media y HR entre el 50% y el 80%.

C: Soleamiento fuerte, velocidad alta del viento y HR < 50%. REQUISITOS DE LAS ZANJAS

A continuación figuran las dimensiones mínimas de las zanjas de cimentación: ZANJAS DE HORMIGON EN MASA

El canto mínimo en el borde de la zapata será mayor o igual a 35 cm. ZANJAS DE HORMIGON ARMADO

Canto mayor o igual a 25 cm. si se apoyan en el terreno.

Las armaduras de todas las caras no distarán entre sí más de 30 cm. CONTROL

Se asigna a la Propiedad la responsabilidad de asegurar la realización del control de recepción (externo) de la ejecución.

DOCUMENTACION

1.- Hoja de suministro del hormigón fabricado en central, tanto si la instalación está en la obra como si está en el exterior, en la que debe comprobarse lo siguiente:

- Que la central ha declarado su tipo (A,B o C).

- Que figura claramente la designación del hormigón si ha sido solicitado por propiedades, es decir si es hormigón en masa, armado o pretensado, la resistencia especificada, la consistencia, el tamaño máximo del árido y el tipo de ambiente.

- Que esta designación se corresponde con la especificada en el proyecto y que debe figurar en los planos.

- Que el contenido de cemento es coherente con el tipo ambiental declarado en la designación.

- Que la relación agua/cemento es coherente con el tipo ambiental declarado en la designación.

- Coherencia entre el tipo de cemento y empleo de adiciones. INSPECCIONES

La EHE establece tres niveles para el control de la ejecución que dependen del

Cód. V
