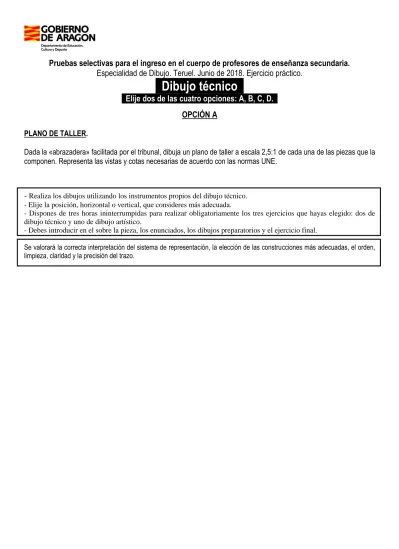

Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo técnico_
_Elije dos de las cuatro opciones: A, B, C, D._
OPCIÓN A
PLANO DE TALLER.
Dada la «abrazadera» facilitada por el tribunal, dibuja un plano de taller a escala 2,5:1 de cada una de las piezas que la
componen. Representa las vistas y cotas necesarias de acuerdo con las normas UNE.
- Realiza los dibujos utilizando los instrumentos propios del dibujo técnico.
- Elije la posición, horizontal o vertical, que consideres más adecuada.- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- Debes introducir en el sobre la pieza, los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la correcta interpretación del sistema de representación, la elección de las construcciones más adecuadas, el orden, limpieza, claridad y la precisión del trazo.
Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo técnico_
_Elije dos de las cuatro opciones: A, B, C, D._
OPCIÓN B
PERSPECTIVA ISOMÉTRICA.
Dada la «abrazadera» facilitada por el tribunal, dibuja en perspectiva isométrica a escala 2,5:1, y sin aplicar
coeficientes de reducción, cada una de las piezas que la componen. El dibujo se realizará en explosión.
- Realiza los dibujos utilizando los instrumentos propios del dibujo técnico.
- Elije la posición, horizontal o vertical, que consideres más adecuada.- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- Debes introducir en el sobre la pieza, los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la correcta interpretación del sistema de representación, la elección de las construcciones más adecuadas, el orden, limpieza, claridad y la precisión del trazo.
Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo técnico_
_Elije dos de las cuatro opciones: A, B, C, D._
OPCIÓN C
PERSPECTIVA CÓNICA FRONTAL.
Dados la planta y el alzado de la «escalera de caracol» de una maqueta, dibuja su representación en perspectiva
cónica frontal sabiendo que:
- La distancia entre la línea de tierra (LT) y la línea de horizonte (LH) es igual a 111 mm.
- La distancia principal (PV) es igual a 204 mm.
- La altura de la escalera (sin pasamanos) es igual a 160 mm. Todos los peldaños son iguales.
- El radio de la base de la escalera es igual a 66 mm.
- Situación de la escalera (situación del punto A): se encuentra a 36 mm del punto B.
Dibujar el pasamanos (curva helicoidal) a una distancia del peldaño igual a tres alturas de este.
- Realiza los dibujos utilizando los instrumentos propios del dibujo técnico. - Elije la posición, horizontal o vertical, que consideres más adecuada.
- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- En el sobre debes introducirla la pieza, los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la correcta interpretación del sistema de representación, la elección de las construcciones más adecuadas, el orden, limpieza, claridad y la precisión del trazo.
Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo técnico_
_Elije dos de las cuatro opciones: A, B, C, D._
OPCIÓN D
SISTEMA DIÉDRICO.
Dado el punto O (35, 60, 50). Se pide:
1. Dibujar una esfera de radio 50 mm y centro, el punto O.
2. Dibujar un cilindro recto sabiendo que:
a. Su base está apoyada en el plano horizontal de proyección. Radio 40 mm.
b. Su altura es 110 mm.
c. El centro de la base, está en la recta que a 60º de la línea de tierra (vértice a la izquierda) se cumple la
condición que en proyección horizontal, el cilindro y la esfera sean tangentes.
Elegir el punto de tangencia de mayor alejamiento.
3. Averiguar la intersección entre el cilindro y la esfera, definiendo su visibilidad.
4. Averiguar gráficamente la verdadera magnitud entre el punto O, centro de la esfera, y el punto A,
correspondiente, en la proyección horizontal, al punto de la base inferior del cilindro, más cercano al plano
vertical de proyección.
Todas las unidades están dadas en milímetros.
Las coordenadas (x, y, z) corresponden a (distancia del origen en línea de tierra, alejamiento, cota). El centro de coordenadas está en el centro del papel.
- Realiza los dibujos utilizando los instrumentos propios del dibujo técnico.
- Elije la posición, horizontal o vertical, que consideres más adecuada.- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- En el sobre debes introducirla la pieza, los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la correcta interpretación del sistema de representación, la elección de las construcciones más adecuadas, el orden, limpieza, claridad y la precisión del trazo.
Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo artístico_
_Elije una de las dos opciones: 1, 2._
OPCIÓN 1
Lee atentamente la siguiente cita:
«Mi obra se preocupa por esas personas que han existido, existen y son parte de nuestra condición
humana. Se trata de aquellos que no tienen voz, de aquellos que no queremos ver, que no les
damos un lugar, que no se les reconoce. Yo pinto las criaturas que viajan de noche, los héroes de
la pérdida y el caos».
https://issuu.com/infomag/docs/diciembre2013.
Lita Cabellut. (Sariñena, 1961). Pintora.
Inspirándote en las palabras de Lita Cabellut, dibuja una composición en la que aparezca, entre otros elementos, la
figura humana con rostro expresivo.
- Puedes aplicar la/s técnica/s seca/s que prefieras, pero la representación debe ser siempre realista.
- Ocupa la totalidad del formato del papel DIN A3, facilitado por el tribunal. Elije la posición, horizontal o vertical, que consideres más adecuada.
- Antes de entregar el ejercicio puedes aplicar fijador si lo crees necesario.
- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- Debes introducir en el sobre los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la adecuación a la temática y enunciado planteados, la estructura compositiva, la ejecución técnica, la habilidad para representar fielmente la realidad, y la creatividad a la hora de relacionar y aplicar los aspectos mencionados.
Pruebas selectivas para el ingreso en el cuerpo de profesores de enseñanza secundaria.
Especialidad de Dibujo. Teruel. Junio de 2018. Ejercicio práctico.
_Dibujo artístico_
_Elije una de las dos opciones: 1, 2._
OPCIÓN 2
Observa atentamente la siguiente imagen:
http://www.naticanada.com/galeria.php?t=11&img=167.
Nati Cañada. (Oliete, 1942). Mantel con uvas. Óleo sobre tabla, 90 × 70 cm.
Inspirándote en esta pintura de Nati Cañada y en el Realismo Mágico que la propia autora afirma profesar, dibuja
una composición en la que aparezcan, entre otros elementos, un mantel y un jarrón de cristal transparente medio
lleno de agua.
- Puedes aplicar la/s técnica/s seca/s que prefieras pero la representación debe ser siempre realista.
- La imagen «Mantel con uvas», es sólo un ejemplo de representación y no debe ser copiado directamente.
- Ocupa la totalidad del formato del papel DIN A3, facilitado por el tribunal. Elije la posición, horizontal o vertical, que consideres más adecuada.
- Antes de entregar el ejercicio puedes aplicar fijador si lo crees necesario.
- Dispones de tres horas ininterrumpidas para realizar obligatoriamente los tres ejercicios que hayas elegido: dos de dibujo técnico y uno de dibujo artístico.
- Debes introducir en el sobre los enunciados, los dibujos preparatorios y el ejercicio final.
Se valorará la adecuación a la temática y enunciado planteados, la estructura compositiva, la ejecución técnica, la habilidad para representar fielmente la realidad, y la creatividad a la hora de relacionar y aplicar los aspectos mencionados.
