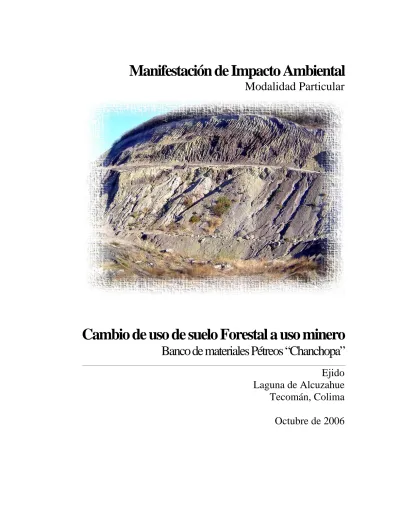

Manifestación de Impacto Ambiental
Modalidad Particular
Cambio de uso de suelo Forestal a uso minero
Banco de materiales Pétreos “Chanchopa”
Ejido
Laguna de Alcuzahue
Tecomán, Colima
Octubre de 2006
Contenido
Capítulo Nombre
1 Datos Generales
2 Descripción del Proyecto
3 Vinculación con los Ordenamientos Jurídicos
4 Sistema Ambiental
5 Identificación, Descripción y Evaluación de los Impactos Ambientales
6 Medidas Preventivas y de Mitigación de los Impactos Ambientales
7 Pronósticos Ambientales y Conclusiones
8 Identificación de los Instrumentos Metodológicos y Elementos técnicos que sustentan la información de la Manifestación. ANEXOS
I.- Datos generales del proyecto.
I.1.- Nombre del Proyecto.
Extracción de material pétreo (balastro) de un banco a cielo abierto, denominado “Chanchopa”, en terrenos del ejido Laguna de Alcuzahue, municipio de Tecomán, Colima.
I.2.- Datos generales del Promovente.
Propietario o razón social : Ejido Laguna de Alcuzahue Tenencia de la tierra: Ejidal
Propietarios: Ejidatarios del ejido Laguna de Alcuzahue Representante legal: Sr. Ramón Mendoza Guerrero
Cargo : Presidente de Comisariado Ejidal CURP:
Domicilio: Av. Marciano Cabrera no. 255, Col. Tepeyac Municipio: Tecomán
Estado: Colima R . F. C. (Ejido): En trámite
I.3.- Ubicación del Proyecto.
El banco de material se localiza dentro de los terrenos de uso común del ejido Laguna de Alcuzahue, en el polígono del predio de la primera ampliación del ejido, al pie del cerro, en una falda con exposición sur, en el municipio de Tecomán, Colima.
Se anexa croquis del sitio.
I.4.- Tiempo de vida útil del proyecto.
El tiempo de vida del proyecto estará en función de la oferta y la demanda en el mercado del material a extraer. Pero se espera que el banco tenga una vida útil de entre 35 y 45 años.
I.5.- Documentación legal presentada.
1. Documentación legal del ejido.
2. Acta de Asamblea donde se autoriza al Promovente realizar los trámites necesarios.
Documentos Anexos:
3. Copia de identificación oficial del representante legal y acta de nombramiento como autoridad del ejido.
I.6.- Responsable técnico
Responsable Técnico:
Nombre: Titulo Profesional: Cedula Profesional: 2
RFC: P Registro Forestal Nacional:
Técnico Participante:
Nombre:
Titulo Profesional: Maestría en Ciencias: área Geomática Aplicada al Manejo de Recursos Naturales
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI,
LFTAIPG Pro teg ido por IFA I: Art. 3ro . Fra c. VI, LF TAI PG Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protección datos personales LFTAIPG Protección datos personales LFTAIPG
II.- Descripción del Proyecto.
II.1.- Información general del Proyecto.
II.1.1.- Objetivos.El Objetivo general de la presente Manifestación es la continuación de la extracción de material para balastre, en un banco de material a cielo abierto ya explotado, en terrenos de uso común del ejido Laguna de Alcuzahue, que abarca una superficie total de 6-00-00 has. de las cuales solo 3-00-00 hectáreas requieren de la remoción de vegetación (cambio de uso de suelo de terrenos forestales).
Objetivos particulares:
•
Justificar técnica, social y ambientalmente el cambio de uso del suelo que presenta una cobertura forestal la cual se verá afectada por la apertura de nuevas áreas del banco de material.•
Definir las acciones de prevención y mitigación de los posibles impactos ambientales adversos ocasionados por la explotación del banco.II.1.2.- Justificación.
Desde tiempos remotos, el hombre ha excavado extensas áreas de terreno, removiendo importantes volúmenes de formaciones superficiales y rocosas para obtener materiales de construcción. Las zonas urbanas requieren materiales de origen geológico para preparar concreto, construir edificios, tender pavimentos, rellenar depresiones del terreno, etc. Al cabo de un cierto tiempo de extracción se generan depresiones artificiales que tienen importantes efectos en la topografía y ecosistemas locales. Cuando los bancos o canteras de estos materiales están alejadas, el transporte pasa a ser una limitante económica para el aprovechamiento rentable del recurso. Por esa razón, normalmente se busca obtener estos materiales en lugares próximos al sitio urbano, lo que lleva a que
gran parte de las zonas periféricas de la mayoría de ciudades se encuentren intensamente degradadas por la influencia intensa de bancos con un efecto negativo sobre el medio ambiente, la estética y la calidad de vida que se debe tratar de minimizar.
En el polígono del predio de la primera ampliación del ejido Laguna de Alcuzahue, se localiza una cantera que de acuerdo a las características geológicas del sitio se tiene una roca sedimentaria tipo Lutita, la cual presenta las características y propiedades para extraer balasto ó balastre para la industria de la construcción, principalmente para la construcción y mantenimiento de caminos.
Durante los últimos veinte años, dicha cantera conocida como el banco de material “Chanchopa” ha servido para abastecer de material de balastre a varias construcciones de caminos y carreteras de la región, siendo utilizado principalmente por las dependencias federales y estatales encargadas de los proyectos carreteros.
Actualmente, con el banco de material abierto y una vez resuelto el expediente abierto por la PROFEPA, el ejido Laguna de Alcuzahue a través de sus autoridades pretenden solicitar las autorizaciones respectivas para continuar la extracción de este material, tanto para abastecer la demanda local a nivel ejido para mantenimiento de los caminos internos, como para la demanda que se tiene en la región.
Cabe mencionar que las explotaciones de material en canteras si bien son unidades de explotación pequeñas, son el tipo de aprovechamientos que producen el mayor volumen en el conjunto de la minería mundial; ya que estas masas rocosas de estructura masiva son explotadas para la producción de rocas o áridos los cuales son enormemente demandados por la industria de la construcción.
La zona del banco de material ya explotada y sin vegetación cubre una área de tres hectáreas, por lo que ahora se pretende reactivar este aprovechamiento por parte directa del ejido y ampliar el área en otras tres hectáreas que rodean el banco y que se encuentran cubiertas de vegetación forestal del tipo selva baja caducifolia, por lo que se requiere del cambio de uso del suelo forestal.
El aprovechamiento del material pétreo realizado en forma directa por el ejido, le permitirá además de aprovechar el material para los caminos propios del ejido, la generación de otra fuente de ingresos y una derrama económica importante para ellos y sus familias, generándose empleos temporales en la zona y satisfaciendo la demanda local como regional de este material.
Por lo anterior, en base a las actividades descritas en el artículo 5 del reglamento de la Ley General del Equilibrio Ecológico y Protección al Ambiente en materia de Evaluación del Impacto Ambiental, se presenta la presente Manifestación de Impacto Ambiental en su modalidad particular, debido al cambio de uso del suelo de terrenos forestales.
II.1.3.- Ubicación física el proyecto.
El área de estudio se localiza en el municipio de Tecomán, Colima, dentro del polígono de de uso común la primera ampliación del ejido Laguna de Alcuzahue. El banco se ubica en la parte baja de un cerro que forma parte de la sierra de San Miguel, con exposición sur a un costado de la carretera que comunica al poblado de Chanchopa y que se intersecta con la carretera federal Tecomán-Playa Azul. Se tiene una distancia de 12.3 kilómetros del área de estudio en línea recta de la cabecera municipal de la ciudad de Tecomán y a dos kilómetros antes de la población de Chanchopa.
Las coordenadas extremas del polígono de las seis hectáreas del área de estudio son las siguientes:
Coordenadas en UTM Coordenadas Geográficas
X Y LATITUD LONGITUD
631155 2086444 18º 51’ 57.0 103º 49’ 17.8 631518 2086793 18º 52’ 08.3 103º 45’ 05.3
II.1.4.- Situación legal del predio.
Como se mencionó anteriormente, el área de estudio se localiza dentro del polígono de la primera ampliación del ejido Laguna de Alcuzahue, los cuales son terrenos de uso común.
Las colindancias del predio son las que a continuación se muestran en un mapa anexo y en el cuadro siguiente:
Orientación Colindancias del banco
Colindancias del polígono de la primera ampliación del ejido
Norte Ejido Laguna de Alcuzahue
Pequeñas propiedades Sur Ejido Laguna de
Alcuzahue
Laguna de Amela Oriente Ejido Laguna de
Alcuzahue
Ejido Chanchopa Poniente Ejido Laguna de
Alcuzahue
Ejido Morelos y Ejido Cofradía de Hidalgo
II.1.5.- Vías de acceso al área en donde se desarrollará el aprovechamiento.
Para ingresar a la zona en donde se localiza el proyecto, se toma la carretera que va de Tecomán a Cerro de Ortega y en el Kilómetro 7+300 aproximado poco después de pasar la localidad de Cofradía de Morelos, se toma la desviación de la carretera que va hacia la localidad de Chanchopa con rumbo hacia el noreste, recorriendo 9+800 km. para llegar a las faldas del cerro en donde se localiza el banco de material.
II.1.6.- Uso actual del predio.
El uso actual del predio se compone de la siguiente manera: de las 6-00-00 has. con las que cuenta en su totalidad el predio, 3-00-00 has de estas se encuentran actualmente explotadas y sólo las tres restantes cuentan con vegetación forestal. Se anexa plano de uso actual del suelo.
II.1.7.- Inversión requerida.
Debido a las explotaciones anteriores y a las características del material que se pretende explotar, no se requiere de una gran inversión para el arranque de la obra, en virtud de que existe todavía mucho material descubierto que no requiere del desmonte o del uso de explosivos.
En las áreas nuevas por abrir, no se requiere realizar gran inversión por descubrir el material explotable por aflorar ya que sólo se necesita realizar el descapote de una capa delgada de suelo, mismo que puede ser realizado por la maquinaria sin necesidad de explosivos y que se utilizará para las acciones de restauración edáficas en el predio.
De acuerdo a experiencias tomadas de otros bancos de material similares al del área de estudio, se prevé que se requiere de una inversión para el inicio de las operaciones de $50,000.00 (Cincuenta mil pesos), consistente en el uso de maquinaria pesada tipo trascabo y el personal auxiliar.
II.1.8.- Duración del proyecto.
La duración total del la explotación del banco estará marcada de acuerdo a ritmo de aprovechamiento que se realice en este. El ritmo de producción será en general pequeño y generalmente marcado por las necesidades del mercado tanto local como regional.
Sin embargo si se tomara como media una explotación diaria de 500 toneladas en el predio y que al año se explotará 280 días, se requeriría de 38.5 años para llevar acabo el aprovechamiento total del banco el cual es de 5’402,614.12 toneladas de balasto.
Por lo anterior, teniendo un margen de operación se estima una duración del banco de entre 35 y 45 años dependiendo del ritmo de aprovechamiento marcado por la demanda del material.
Debido a que el banco de explotación colinda a su alrededor con terrenos que son propiedad del mismo ejido en los que no se descarta la existencia del mismo material, puede existir la posibilidad de que se realicen ampliaciones del banco en un futuro a largo plazo. Sin embargo si se realizará alguna ampliación se haría una vez tramitados los permisos correspondientes.
II.1.10.- Fuentes de empleo
Se estima que se pueden generar un total de 15 empleos directos y 20 indirectos. Beneficiándose principalmente los ejidatarios dueños del terreno y gente de las localidades cercanas como son Chanchopa y El Saucito la cual esta ultima se asienta sobre terrenos ejidales del ejido Laguna de Alcuzahue y es donde viven la mayoría de ejidatarios.
II.2.- Características particulares del Proyecto.
II.2.1.- Características del Aprovechamiento.De acuerdo a los antecedentes en el uso del material existente en el banco de material, a su ubicación y en base a los estudios para determinar sus características Físico-Químicas, así como a los levantamientos topográficos realizados en el área de estudio y de las condiciones físicas y biológicas con las que cuenta el predio, se deduce que es factible realizar la explotación de material para balasto en este banco aplicando los parámetros y técnicas de explotación a cielo abierto que la minería ofrece en la actualidad.
De acuerdo a la estructura y forma que presenta, tanto el avance del aprovechamiento como las características del yacimiento de material, se seleccionó el método de explotación para el banco el cual es a cielo abierto que consiste en realizar la explotación desde la superficie de la corteza terrestre, creando los suficientes huecos y excavaciones en el terreno, para acceder a la masa de mineral que se pretende beneficiar.
Con base en los estudios geotécnicos y de calidad del material, se ha determinado que el material del banco Chanchopa, presenta características Físico-Mecánicas adecuadas para utilizarse como material de terracerías y subrasantes.
Para una mejor determinación de las características del material a aprovechar en el banco, se anexan los resultados obtenidos de los siguientes estudios realizados por la empresa Control de Calidad y Proyectos S.A. de C.V.:
•
Análisis de características Físico-mecánicas.•
Determinación del Peso Volumétrico.•
Composición granulométrica.•
Determinación de los límites de Atterberg.Así también de acuerdo a los tipos de productos a extraer se seleccionó el método más apropiado de la Minería a Cielo Abierto (MCA) el cual es el de una explotación en una Cantera, debido a que son en estas en donde se explotan masas de rocas o áridos que son utilizados en la construcción, en las que prácticamente existe un muy pequeño recubrimiento de estéril (que generalmente es la cobertura orgánica o el suelo) y se llega pronto a la mena o material de interés por aprovechar.
II.2.2.- Criterios de Selección del Sitio.
La explotación de bancos de material pétreo exige unos condicionamientos especiales, que deben ser contemplados en el contexto general de la protección al medio ambiente. Por ejemplo, no suele estar sujeta a una alternativa aleatoria de elección de ubicación. Los yacimientos se encuentran donde la génesis geológica los ha producido. Su composición, a veces irrepetible, no permite establecer alternativas de localización, aunque si alternativas de proyectos de explotación en cuanto al modo de realizarse en búsqueda del mínimo impacto, por lo que se ha determinado el sitio de acuerdo a los siguientes criterios:
De acuerdo a las experiencias obtenidas de los aprovechamientos realizados en años anteriores por parte de la Secretaría de Comunicaciones y Transportes y en base a las observaciones realizadas directamente en campo por parte de los ejidatarios dueños del predio y de los estudios del material del banco realizados por la empresa Control de Calidad y proyectos S.A. de C.V. que demuestran la factibilidad del material a extraer, se definieron los siguientes criterios técnicos para la selección del sitio:
•
Características Físico-Químicas del material del terreno.•
Características geológicas y mecánicas del sitio•
Accesibilidad al banco.•
Distancia al banco hacia centros de consumo.•
Disponibilidad del predio por parte de los ejidatarios.•
El banco ya se encuentra explotado con un diseño de bermas.II.2.2.2.- Criterios Económicos.
•
El proyecto representa una alternativa viable desde el punto de vista económico, para los propietarios del predio.•
El uso actual del suelo del predio no representa una fuente de ingreso a los poseedores.•
Se genera una fuente importante de empleo e ingreso en la zona.•
Se satisface la demanda de este tipo de material para las necesidades del mercado local y regional.II.2.2.3.- Criterios Ambientales.
• No se localiza en áreas naturales protegidas, arqueológicas e históricas. • No se encuentra en zonas de preservación ecológica, ó de restauración
prioritaria ó de fomento ecológico definidas en los Planes de Desarrollo Urbano del municipio y del estado.
• Su ubicación con respecto a zonas urbanas y centros de población tiene una distancia mayor de 1 Km. del límite de cualquier asentamiento humano.
• No existen vías ferroviarias cercanas al sitio
• En el sitio no se ubica ningún tipo de infraestructura de transformación de energéticos, líneas de energía eléctrica y telefónica, oleoductos, poliductos, gasoductos y ductos de cualquier tipo, propiedad de Petróleos Mexicanos o de particulares, así como líneas de transmisión de alta tensión, subestaciones eléctricas, estaciones termoeléctricas, y de líneas telefónicas, aéreas o de fibra óptica subterráneas.
II.2.3.- Urbanización del área.
El área de estudio se sitúa en un terreno rural sin ningún tipo de infraestructura y con ningún servicio propio de una zona urbana. El poblado más cercano se encuentra a una distancia de 2 km. aproximadamente conocido como Chanchopa.
II.2.4.- Superficie propuesta para el cambio de uso del suelo.
De acuerdo con el plan de minado el área total del proyecto cubre una superficie de 6-00-00 has, de las cuales tienen el siguiente uso y tipo de vegetación:
Cobertura Superficie has
Porcentaje
Superficie explotada 3-00-00 50 % Selva Baja Caducifolia 3-00-00 50 %
TOTAL 6-00-00 100 %
La superficie forestal que abarca el plan de minado y sujeta a cambio de uso de suelo es de 3-00-00 has. mismas que se encuentran cubiertas por vegetación del tipo selva baja caducifolia.
II.3.- Programa general de Trabajo.
II.3.1. Plan de MinadoTomando en cuenta todos los antecedentes y estudios realizados mencionados en aparatados anteriores, se elaboró el diseño geométrico del plan de minado el cual por ser a cielo abierto se diseñaron bancos o tajos los cuales es por donde se realizaran todas las actividades de la explotación como son: tumba, carga y transporte. Así mismo, una vez explotados estos bancos se dejarán terrazas o bermas para la restauración del predio y evitar la inestabilidad de los taludes explotados así como desprendimiento de sedimentos a las cotas mas bajas del predio.
Los equipos que se pretenden utilizar para la explotación son maquinaria como: retroexcavadoras, cargadores, y camiones de volteo, por lo que la utilización de explosivos no es necesaria, aunque para este proceso se seguirán los reglamentos y leyes en la materia.
Análisis Estructural
El análisis estructural es básico para el diseño del proyecto de minado y en este caso nos indica que se trata de un área de relieve montañoso en los limites con la Laguna de Amela, formada litológicamente por rocas de origen volcánico, de estratos deformados de lutita y arenisca, con un espesor medio del suelo de 20 cm., con capas de espesor delgadas con buzamiento leve aparente hacia el noroeste, de edad cretácico superior, fracturamiento moderado, intemperismo somero, permeabilidad baja, grauvacas con estratificacion gradada a conglomeratica, con algunas alternancias de limolitas, rojizas, en estratos delgados y laminares, y algunos lentes de lutitas calcareas con grietas de desecación.
De acuerdo a estas características geotécnicas, el uso comercial apropiados es como material para relleno, forma de arranque riper.
No se detectó indicio alguno de fallamiento en el área de interés que pudiera sugerir algún riesgo posterior durante el proceso de explotación, de cualquier manera, es conveniente que se le de seguimiento con levantamientos geológicos durante la etapa de producción para prevenir cualquier cambio en las condiciones estructurales del área.
Bases de diseño
Para el diseño del tajo se consideraron las condiciones estructurales y geotécnicas del terreno tanto para la orientación de los cortes como para la inclinación de los taludes.
Al no existir ninguna condicionante especial o crítica en el echado y rumbo de las estructura principales, como se vio en las bases geotécnicas, nos permitirá hacer la proyección de los cortes lo mas normal posible a lo alto del sitio, de acuerdo a los siguientes parámetros:
a) Taludes: los ángulos de corte de los taludes, tanto el particular como el general, deberán cumplir la condicionante de que deberán ser menores a 75°, se analizó para taludes particulares y talud general: Taludes Particulares a 60° y general de 55° de inclinación
b) Bermas: En este aspecto no existen reglas básicas para su diseño, cada proyectista, diseñador e ingeniero de minas, los propone en función del objetivo que se pretenda, puede ser por geometría, por economía o por seguridad. En nuestro caso el diseño de las bermas se están proponiendo de 10.00mts de ancho a cada 10.00mts de desnivel.
c) El diseño del tajo se realizó aplicando las condicionantes y parámetros mencionados en las bases anteriores.
Este Plan de minado está enfocado a extraer material dándole la seguridad al personal que labore y con un ciclo de minado consistente en: barrenación, tumbe, carga y acarreo.
Las bases consideradas en el diseño de minado fueron: La seguridad del personal y equipo al realizar el proceso de extracción del material y el restablecimiento del medio
ambiente al dejar bermas intermedias que posteriormente servirán para realizar la reforestación del área.
Forma parte anexa de este documento, los planos con las especificaciones del Plan de Minado.
Productos finales, intermedios y subproductos a obtener
El producto inicial y final es obtener es balasto o balastre para su uso en caminos o subrasante de carreteras y no se tienen productos intermedios ni subproductos.
Volúmenes de material a extraer SECCIONES TRANSVERSALES SW - NE SECCION AREA M2 VOL CORTE 0+000 5,832.88 - 0+020 5,233.32 110,662.00 0+040 3,086.96 83,202.80 0+060 1,854.13 49,410.90 0+080 1,365.11 32,192.40 0+100 2,066.52 34,316.30 0+120 4,105.16 61,716.80 0+140 6,448.77 105,539.30 0+160 8,992.51 154,412.80 0+180 10,949.39 199,419.00 0+200 11,956.87 229,062.60 0+220 12,426.79 243,836.60 0+240 12,807.59 252,343.80 0+260 12,981.21 257,888.00 0+280 12,578.75 255,599.60 0+300 12,660.05 250,747.48 TOTALES 2,320,350.38 SECCIONES TRANSVERSALES NW - SE
SECCION AREA M2 VOL CORTE
0+000 335.45 - 0+020 1,797.23 21,326.80 0+040 6,722.10 85,193.30 0+060 10,427.71 171,498.10 0+080 13,105.06 235,327.70 0+100 15,728.95 288,340.10 0+120 17,183.71 329,126.60 0+140 17,314.85 344,985.60 0+160 18,260.89 355,757.40 0+180 19,905.33 381,662.20 0+200 22,710.14 422,958.54 TOTALES 2,636,176.34
VOLUMEN TOTAL DE CORTE SECCIONES SW - NE 2’320,350.38 M3
VOLUMEN TOTAL DE CORTE SECCIONES NW - SE 2’636,176.34 M3
VOLUMEN TOTAL PROMEDIO M3 2’478,263.36 M3
DENSIDAD DEL MATERIAL 2.18
II.3.2. Programa general de trabajo.
II.3.2.1. Proceso de Producción.
Las etapas a desarrollar en todo el proceso de explotación del banco de material consistirán en aplicar el método de explotación formal por medio de banqueo, como se ilustran a continuación en el diagrama de flujo:
Proceso de extracción
Programa a desarrollar:
Actividad Nombre Duración
I Preparación del sitio: Delimitación del área
Desmonte ( sólo cuando se requiera)
1 mes
II Descapote continuo
III Extracción continuo
IV Carga y acarreo continuo V Construcción de bermas Final del
Aprov.
VI Rehabilitación Final del
Aprov. Preparación del Sitio Descapote y Despalme Extracción del material Carga y Transporte Construcción de bermas Rehabilitación
Descripción de las actividades a desarrollar
I. Preparación del sitio
Delimitación del sitio.- Consistente en realizar la delimitación o marqueo del área a
trabajar.
Desmonte.- eliminación de la vegetación existente y su depósito en sitios donde no
provoque situaciones de alteración del paisaje o focos de un posible incendio. Los Volúmenes de madera que puedan ser aprovechados para determinados usos, será necesario solicitar la documentación respectiva para su traslado. Las actividades del desmonte, se realizarán una vez que se tenga la necesidad de ello, en virtud de que existe una àrea importante ya desmontada de aprovechamientos anteriores. Así mismo, la eliminación de la vegetación estará supeditada a la dinámica sobre la extracción de volúmenes a través del tiempo y a la topografía del lugar.
Volúmenes de madera a extraer
Para el cálculo de los volúmenes afectados se realizó un muestreo completamente al azar, debido a la uniformidad del área a intervenir y en base a los tipos de vegetación presente en el predio. Se ubicaron y levantaron cinco sitios de muestreo de forma circular con una superficie de 1,000 m2
Coordenadas de los sitios:
Sitio X Y S1 631445 2086640 S2 631293 2086713 S3 631312 2086650 S4 631370 2086681 S5 631220 2086665
Para el cálculo del volumen por especie se tomo como base el modelo desarrollado por el INIFAP para especies tropicales, el cual utiliza tres coeficientes de acuerdo a cada
especie, siendo el siguiente:
Existencias y distribución diamétrica Categoría Diamétrica (cms) Nombre Especie Árboles Totales menor 15 15 a 30 mayor 30
Asmol Ziziphus amole 120 101 19 -
Balsamo Myroxilon balsamun 6 6 - -
Cacanahual Gliricidia sepium 30 30 - -
Chamizo Casearia nitida (L.) Jacq. 12 12 - -
Ciruelo Spondias purpurea 6 6 - -
Coral Caesalphinia coriaria 138 138 - -
Cuero de Indio Lonchocarpus eriocarinalis 432 426 6 -
Ebanillo Pterocarpus arbiculatntus 30 30 - -
Ebano Caesalpinia sclerocarpa 6 - 6 -
Gordadura Hyperbaena ilicifolia 18 18 - -
Granadillo Platymiscium lasiocarpum 6 6 - -
Guasimilla Guazuma sp. 6 6 - -
Guayacán Guaiacum coulteri 132 126 6 -
Huesillo Thouinia serrata Radlk. 186 186 - -
Huizache Acacia farnesiana 90 84 6 -
Huisilacate Sideroxiyon cartilagineum 6 6 - -
Iguanero Caesalpinia eriostachys 402 354 48 -
Laurelillo Garria laurifolia 18 18 - -
Linaloe Burseras aloexylan 12 6 6 -
Llora Sangre Croton draco 90 84 6 -
Ocotillo Casearia tremula 198 198 - -
Olivo Forchammeria pallida 6 6 - -
Oreja de ratón Capparis incana 12 12 - -
Ortiga Real Cnidoscolus spinosus 18 18 - -
Pacueco Amphipterygium adstringens 6 6 - -
Papelillo amarillo Bursera fagaroides. 12 6 6 -
Papelillo rojo Bursera simaruba 24 18 6 -
Pata de cabra Bauhinia gypsicola 162 162 - -
Pata de Paloma Bauhinia latifolia 36 30 6 -
Sicuito Heliocarpus terebinthinaceus 6 6 - -
Tepemezquite Lysiloma microphylla 12 12 - -
Timuchil Phitecellobium lanceolatum 180 180 - -
Vainillo Senna atomaria 30 24 6 -
Volúmenes a Remover
Especie Nombre Científico Volumen Total M3 rta
Asmol Ziziphus amole 4.57
Bálsamo Myroxilon balsamun 0.05
Cacanahual Gliricidia sepium 0.79 Chamizo Casearia nitida 0.32 Ciruelo Spondias purpurea 0.17
Coral Caesalphinia coriaria 4.15
Cuero de Indio Lonchocarpus eriocarinalis 7.30 Ebanillo Pterocarpus arbiculatntus 0.30 Ébano Caesalpinia sclerocarpa 1.28 Gordadura Hyperbaena ilicifolia 0.93 Granadillo Platymiscium lasiocarpum 0.03 Guasimilla Guazuma sp. 0.61 Guayacán Guaiacum coulteri 1.76 Huesillo Thouinia serrata 3.33 Huizache Acacia farnesiana 4.19 Huisilacate Bumelia cartilaginea 0.10 Iguanero Caesalpinia eriostachys 11.97 Laurelillo Garria laurifolia 0.73 Linaloe Burseras aloexylan 1.17 Llora Sangre Croton draco 1.32 Ocotillo Casearia tremula 3.09 Olivo Forchammeria pallida 0.21 Oreja de ratón Capparis incana 0.12 Ortiga Real Cnidoscolus spinosus 0.27 Pacueco Amphipterygium adstringens 0.06 Papelillo amarillo Bursera fagaroides 1.04 Papelillo rojo Bursera arborea 0.82 Pata de cabra Bauhinia latifolia 2.49 Pata de Paloma Bauhinia sp. 1.01 Cicuito Heliocarpus terebinthinaceus 0.04
Tepemezquite Lysiloma microphylla 0.36 Timuchil Phitecellobium lanceolatum 1.33 Vainillo Senna atomaria 0.75
TOTAL 56.66
II. Descapote
Una vez eliminada la vegetación, el área cuenta con una pequeña capa superficial de suelo que es necesario remover y depositarlo en una área adyacente para su posible uso en las etapas de restauración del sitio.
III. Extracción
Una vez fragmentado el material con ayuda de la maquinaria y equipo especializado se extrae el material.
IV. Carga y acarreo
Una vez extraído el material se procede a carga los camiones que transportarán el material hasta su destino final
.
V. Construcción de bermas
Con el propósito de minimizar lo s efectos de la explotación y mejorar las condiciones del sitio que permitan una rehabilitación mejor se ha considerado la construcción de bermas cuyas especificaciones las encontramos en forma anexa dentro del plan de minado.
Conforme al análisis estructural realizado y en base a los parámetros de diseño de taludes, que oscilan entre los 55 y 60 grados y dado que el echado de las estructuras detectadas en el área están en el orden de los 75° a 85°, independientemente de su rumbo, cualquier diseño de ángulo de talud, particular o general que se implemente y este sea menor a 75°, se considerará geotécnicamente estable, con un factor de seguridad mayor a 1.5 (fs <1.5).
Con relación al rumbo del fracturamiento de las estructuras mencionadas, no causarán ningún problema, ya que su inclinación mayor al ángulo del talud del corte, por su misma
geometría, hará que estas permanezcan siempre “calzadas”, esto es, no se generarán “cuñas” importantes que puedan generar deslizamientos de rocas y pongan en riesgo las operaciones y que potencialmente pudieran dañar al personal o a los equipos.
De cualquier manera, no debe descartarse la presencia dentro del fracturamiento principal, de algún tipo de fracturamiento secundario que pudiera generar inestabilidades menores en el talud de trabajo, éstas deberán ser retiradas en forma manual mediante barretas o aplicando otro método que logre los resultados buscados.
VI. Rehabilitación
Objetivo.- Propiciar la recuperación paulatina de las condiciones naturales del papel de
las selvas caducifolias y subperennifolias a través de técnicas que proveen condiciones propicias paulatinamente, asemejando la invasión natural de la vegetación y fauna silvestre.
Proceso de rehabilitación.
Primeramente es necesario llevar a cabo la restitución del suelo. Esta actividad consiste en depositar una capa de tierra vegetal (en un grosor mínimo de 10 cm.) en el área de las bermas de las terrazas, con el propósito de que se establezcan especies vegetales, necesarias para la restitución del paisaje y regular los escurrimientos.
Por las características de los taludes al final del aprovechamiento, estos presentarán una composición rocosa sin suelo fértil, con una pendiente de 55º por lo que en los taludes no será posible la incorporación de una capa de tierra fértil y se estima que se desarrollarán de manera natural especies nativas herbáceas, que por sus características de rusticidad, presentan altas probabilidades de establecimiento y desarrollo.
Posterior a la incorporación del suelo, se promoverá el establecimiento de vegetación herbácea, durante el temporal de lluvias inmediato al término de la terraza correspondiente al aprovechamiento. Las especies a utilizar serán pastos (gramíneas) y serán sembradas al boleo combinado con gel.
Ejemplo: Pasto “burro “ ( Rynchelitrum repens ) en cantidades de: 25 Kg / ha. + 2.5 kg de gel al boleo.
Al tercer año de establecida la terraza, se promoverá el establecimiento de Arbustos, utilizando las siguientes especies: Caesalpinia coriaria, y Lonchocarpus eriocarinalis.
Al año 5 una vez establecida la terraza, se llevará a cabo la plantación de especies arbóreas, una vez que se encuentra bien establecido el estrato inferior y medio de la vegetación. El sistema de plantación a utilizar en esta etapa de la restauración es el de siembra directa y cepa común durante los inicios de la época de lluvias.
Especies a utilizar:
Nombre común Nombre científico
Barcino Cordia eleagnoides
Cacanahuance Gliricidia sepium
Coral Caesalpinia coriaria
Cuero de indio Lonchocarpus eriocarinalis
Iguanero Caesalpinia eriostachys
Restitución general del paisaje.
Tomando en cuenta el punto de vista estético, los principios generales que deberán tenerse en cuenta para remodelar el terreno alterado con vistas a su integración paisajística en el entorno circundante son los siguientes:
Simular en lo posible la topografía final a la existente en la zona antes de la explotación, y utilizar cuando sea factible los materiales de desperdicio producto de la explotación del banco de material para rellenar huecos y adaptarse a las sinuosidades del relieve.
Intentar reproducir las formas características del paisaje natural del área donde se ubica la explotación, y evitar la introducción de elementos que denoten artificialidad (líneas rectas, ángulos muy marcados, regularidad de formas geométricas, simetrías, etc.).
Evitar la colocación de elementos de tamaño desproporcionado respecto a los que definen el paisaje de la zona, respetando la escala.
Estudiar las características visuales del territorio con el fin de:
1. Ocultar o alejar los elementos impactantes, especialmente de los puntos principales de observación La magnitud del impacto visual decrece al aumentar la distancia de observación y con la existencia de obstáculos visuales que disminuyan las "partes vistas" del objeto impactante.
2. Utilizar el cerramiento visual natural como elemento que sirva de soporte o apoyo "visual" de los elementos impactantes, de modo que éstos no supongan una discontinuidad en el terreno natural y que no sobrepasen la línea del horizonte.
3. No disminuir el tamaño de la cuenca visual preexistente, introduciendo elementos que por su tamaño o emplazamiento limiten perspectivas.
Planes de uso del área al concluir la vida útil del proyecto.
La vegetación natural del sitio de estudio es del tipo de selva y guarida de animales. La variabilidad florística típica de estas conformaciones está dada por varios factores, entre ellos el clima y la fisiografía.
El uso actual tiene esos beneficios, sin embargo una vez que se concluya con cada una de las etapas y se ejecute la rehabilitación, se espera que las condiciones del suelo recuperen parte de las funciones que actualmente realiza. En el siguiente cuadro se señalan las oportunidades y restricciones para la utilización del sitio:
Alternativa a
futuro Restricciones actuales
Restricciones
futuras Oportunidades
Agropecuario Suelo pobre, delgado y escaso.
Pendiente alta
Suelo Pendiente
Ninguna
Forestal No hay autorización de aprovechamiento. Escasas especies de alto valor comercial
Suelo y taludes Plantaciones con especies rústicas
Uso Industrial Topografía Falta de agua y Servicios Topografía Servicios Acceso difícil Minería
Uso urbano Falta de Servicios Topografía
Servicios Acceso
Ninguna
Recreación Falta infraestructura Servicios
n.d. Sitio de vista
panorámica a la laguna
Vida Silvestre Magnitud del predio Cercanía a vías de comunicación y poblados
Magnitud del predio Hábitat en recuperación Cercanía a vías de comunicación Unidad de Manejo Ambiental
De conformidad con lo anterior, se entiende que la posibilidad se restringe a constituirse en hábitat para flora y fauna incipientemente,
pudiendo tener una UMA con la superficie restante de la dotación ejidal y la zona de aprovechamiento puede servir de reservorio o instalaciones propias de la UMA. De igual manera se puede adecuar las terrazas para que sirvan como mirador a la laguna.
II.3.3. Requerimientos de infraestructura insumos
Maquinaria a utilizar
El equipo considerado en esta fase del proceso es el siguiente: • Bulldozer D6 ó D8
• Track drill, un compresor, barras, coples y brocas de 3.5” y 4” • 2 perforadores de cuerno (manuales)
• Retroexcavadora 320
• Camiones de 20 tons de capacidad.
Requerimientos de energía.
Para este proceso de explotación no se requiere de energía eléctrica y en el caso de una operación nocturna extraordinaria se trabajará con plantas de luz de combustible.
Requerimiento de explosivos.
No se tiene contemplado el uso de explosivos
Requerimiento de Combustible.
El combustible requerido para la operación de la maquinaria pesada será suministrado a través de nodriza y los camiones de carga trabajarán con su combustible cargado en las estaciones especializadas de PEMEX. Por lo anterior no será necesario contar con tanques de almacenamiento de combustible en el sitio.
Requerimientos de agua.
Por las características propias del tipo de aprovechamiento y a las condiciones propias del sitio, no se requerirá del uso de agua, inclusive por las características del material a extraer será utilizada de manera esporádica el uso de agua para el riego del camino de acceso a fin de evitar en lo posible la generación de polvos y no entorpecer la visibilidad en el tránsito de vehículos, principalmente en la época de estiaje.
II.3.4. Generación de Residuos y Emisiones
Residuos generados.
Se consideran residuos a los resultantes de la transformación del medio y que consisten en tres tipos:
a) Naturales.- Residuos principalmente vegetales producto de la actividad del desmonte y despalme. Los de mayor diámetro de especies comerciales, se solicitará la autorización correspondiente para su traslado y comercialización. Los de menor diámetro se incorporan con el tiempo al suelo con la degradación natural.
b) Domésticos. Producto de la preparación de alimentos y limpieza de utensilios. Para disminuir efectos negativos se instalarán depósitos de basura en los lugares que así lo requieran.
c) Industriales.- Resultante del mantenimiento de maquinaria - grasas y aceites de cambio- al igual que en el caso anterior, se manejará mediante recipientes adecuados.
Actividad Nombre Tipo de Residuos
I Preparación del sitio Naturales y Domésticos
II Descapote Naturales
III Extracción Grasas y aceites
IV Carga y acarreo Grasas y aceites
V Construcción de bermas Grasas y aceites VI Rehabilitación del predio Domésticos
Los residuos generados se enlistan y caracterizan a continuación:
Actividad Recurso Residuo Manejo
Desmonte Vegetación Troncos, postes
Uso doméstico Desmonte Vegetación Leña,
hojarasca, semillas
Uso doméstico
Despalme Suelo Suelo Reserva para
restauración Mantenimiento de maquinaria Estopa, aceite, grasas, plásticos
Industrial tóxico Recipientes adecuados Servicios Agua,
alimentos
Biodegradables Letrina
No existe la factibilidad de reciclaje de los residuos.
Disposiciones de residuos.
El manejo de grasas y aceites se realizará conforme a:
•
La Ley General del Equilibrio Ecológico y Protección al Ambiente y su Reglamento, en materia de residuos peligrosos Capítulo III.•
Norma Oficial Mexicana NOM-CRP-001-ECOL/93Emisiones a la atmósfera
Durante esta etapa se producirán partículas de polvo que pudieran dispersarse a una distancia no mayor a 50 metros, exclusivamente en los momentos de ejecutar el
desmonte y despalme. De igual manera existirá la emisión de contaminantes generados por los vehículos automotores de combustión interna, como lo son los camiones de carga y la maquinaria pesada.
Niveles de ruido
El ruido generado en esta etapa es el producido por la maquinaria pesada y los vehículos de carga, esperando que los niveles de ruido no rebasen los 90 dBA.
La generación de ruido durante la operación de la explotación minera, se presentará de la siguiente manera:
Fuente Intensidad
Maquinaria Pesada < 70 dBA Vehículos de carga < 70 dBA Detonación de
explosivos
95 dBA
II.3.5. Prevención de accidentes y planes de emergencia
Posibles accidentes y planes de emergencia.
Accidentes:
Los accidentes propios de la operación serán prevenidos con equipo de seguridad para el personal y el mantenimiento adecuado de la maquinaria siguiendo las normas oficiales al respecto.
Planes de emergencia:
Las emergencias provocadas por fenómenos meteorológicos o naturales como pudieran ser sismos, ciclones y huracanes, son mínimas y no se consideran de riesgo para la zona de aprovechamiento
Medidas de prevención:
• Capacitación en primeros auxilios y evitar accidentes laborales • Señalización preventiva
• Equipamiento de protección adecuado • Equipo y herramientas de auxilio • Radiocomunicación
Para los operadores de la maquinaria, se cuenta con los equipos de seguridad básicos necesarios.
Señalamientos para la viabilidad en el acceso principal y en la entrada del sitio de explotación, a fin de evitar accidentes automovilísticos.
III.- Vinculación con los Ordenamientos Jurídicos
Aplicables en Materia Ambiental.
III.1.- Información sectorial
En la minería, el estado de Colima se distingue como el principal productor de mineral de hierro del país, y presenta un gran potencial de crecimiento, ya que la entidad posee el 40 por ciento de las reservas nacionales de este mineral y la calidad de la materia prima existente es superior a la de otras parte de la república, posee un bajo contenido en impurezas como azufre, sílice, álcalis, zinc y potasio.
Además de este importante mineral, también se cuenta con recursos minerales no-metálicos y rocas para uso industrial y ornamental. Este potencial es reforzado por la infraestructura existente en el estado y por el puerto de Manzanillo que representa la ventaja de comercializar hacia el mercado internacional.
Para el caso de material pétreo, la entidad cuenta con una norma técnica oficial que regula el aprovechamiento de este tipo de materiales, sin embargo no existen áreas definidas para la explotación que tengan bajos niveles de impacto ambiental.
III.2.- Leyes Federales
Ley General de desarrollo Forestal Sustentable
En su artículo 117 indica que la SEMARNAT sólo podrá autorizar el cambio de uso del suelo en terrenos forestales, por excepción, previa opinión técnica de los miembros del Consejo Estatal Forestal de que se trate y con base en los estudios técnicos justificativos que demuestren que no se compromete la biodiversidad, ni se provocará la erosión de los suelos, el deterioro de la calidad del agua o la disminución en su captación; y que los usos alternativos del suelo que se propongan sean más productivos a largo plazo. Estos estudios se deberán considerar en conjunto y no de manera aislada.
De igual manera se tendrá que considerar lo relativo al artículo 18, que establece que los interesados en el cambio de uso de terrenos forestales, deberán acreditar que otorgaron depósito ante el Fondo, para concepto de compensación ambiental para actividades de reforestación o restauración y su mantenimiento, en los términos y condiciones que establezca el Reglamento.
.
Reglamento de la Ley General de Desarrollo Forestal Sustentable
Establece en sus artículos 120 y 121 los requisitos para solicitar la autorización de cambio de uso de suelo en terrenos forestales e indica la información que deberá contener los Estudios Técnicos Justificativos.
En su artículo 124, se establece que el monto económico de la compensación ambiental relativa al cambio de uso del suelo en terrenos forestales a que se refiere el artículo 118 de la Ley, será determinado por la Secretaría considerando lo siguiente:
I. Los costos de referencia para reforestación o restauración y su mantenimiento, que para tal efecto establezca la Comisión. Los costos de referencia y la metodología para su estimación serán publicados en el Diario Oficial de la
Federación y podrán ser actualizados de forma anual, y
II. El nivel de equivalencia para la compensación ambiental, por unidad de superficie, de acuerdo con los criterios técnicos que establezca la Secretaría. Los niveles de equivalencia deberán publicarse en el Diario Oficial de la
Federación.
Ley General del Equilibrio Ecológico y Protección al Ambiente.
La presente Manifestación se basa en lo contenido en el artículo 28, que dice “la evaluación del impacto ambiental es el procedimiento a través del cual la Secretaría establece las condiciones a que se sujetará la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al mínimo sus efectos negativos sobre el ambiente. Para ello, en los casos que determine el Reglamento que al efecto se expida, quienes
pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán previamente la autorización en materia de impacto ambiental de la Secretaría:
I.- Obras hidráulicas, vías generales de comunicación, oleoductos, gasoductos,
carboductos y poliductos;
II.- Industria del petróleo, petroquímica, química, siderúrgica, papelera, azucarera, del
cemento y eléctrica;
III.- Exploración, explotación y beneficio de minerales y sustancias reservadas a la
Federación en los términos de las Leyes Minera y Reglamentaria del Artículo 27 Constitucional en Materia Nuclear;
IV.- Instalaciones de tratamiento, confinamiento o eliminación de residuos peligrosos,
así como residuos radiactivos;
V.- Aprovechamientos forestales en selvas tropicales y especies de difícil
regeneración;
VI.- Plantaciones forestales;
VII.- Cambios de uso del suelo de áreas forestales, así como en selvas y zonas
áridas;
VIII.- Parques industriales donde se prevea la realización de actividades altamente
riesgosas;
IX.- Desarrollos inmobiliarios que afecten los ecosistemas costeros;
X.- Obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros
conectados con el mar, así como en sus litorales o zonas federales;
XI.- Obras en áreas naturales protegidas de competencia de la Federación;
XII.- Actividades pesqueras, acuícolas o agropecuarias que puedan poner en peligro
la preservación de una o más especies o causar daños a los ecosistemas, y
XIII.- Obras o actividades que correspondan a asuntos de competencia federal, que
puedan causar desequilibrios ecológicos graves e irreparables, daños a la salud pública o a los ecosistemas, o rebasar los límites y condiciones establecidos en las disposiciones jurídicas relativas a la preservación del equilibrio ecológico y la protección del ambiente.
Para el caso que nos ocupa se basa en la fracción VII relativa al cambio de uso de suelo de áreas forestales.
Reglamento de la LEEGPA en materia de Impacto Ambiental
El Art. 5 del reglamento de la Ley General del Equilibrio Ecológico y Protección al Ambiente en materia de Evaluación del Impacto Ambiental, Indica sobre las obras y actividades que requieren autorización en materia de impacto ambiental; en su fracción “o” señala “cambios de uso del suelo de áreas forestales, así como en selvas y zonas áridas”
III.3. Normas Oficiales
• NOM-EM-001-RECNAT-2001. Que establece las especificaciones, procedimientos, lineamientos técnicos y de control para el aprovechamiento, transporte, almacenamiento y transformación que identifiquen el origen legal de las materias primas forestales.
• NOM-052-ECOL-.1993. Que establece las características de los residuos peligrosos, el listado de los mismos y los límites que hacer a un residuo peligroso por su toxicidad al ambiente.
• NOM-059-ECOL-2001. Que determina las especies, subespecies de flora y fauna silvestres terrestres acuáticas en peligro de extinción, amenazadas, raras y las sujetas a protección especial y que establece especificaciones para su protección. • NOM-060-ECOL-1994. Que establece las especificaciones para mitigar los efectos
adversos ocasionados en los suelos y cuerpos de agua por el aprovechamiento forestal.
• NOM-061-ECOL-1994. Que establece las especificaciones para mitigar los efectos adversos ocasionados en la flora y fauna silvestres por el aprovechamiento forestal.
• NOM-062-ECOL-1994. Que establece las especificaciones para mitigar los efectos adversos sobre la biodiversidad que se ocasionen por el cambio de uso del suelo de terrenos forestales a agropecuarios.
• NOM-080-ECOL-1994. Que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición.
III.4. Legislación Estatal
Ley Ambiental para el Desarrollo Sustentable del Estado de Colima
En el artículo 45 indica sobre las obras o actividades que requerirán previamente de la Secretaría autorización de impacto ambiental y, en su caso, de riesgo: engtre las cuales se encuentran en su fracción IV “Obras o actividades para la explotación de minas y yacimientos de arena, cantera, tepetate, piedra y, en general, cualquier otro yacimiento de minerales o sustancias que constituyan depósitos de naturaleza semejante a los componentes de terrenos”
De acuerdo a lo anterior, será necesario realizar el trámite respectivo ante el Gobierno del estado de Colima.
Reglamento de la Ley de Preservación Ambiental del Estado de Colima para la Operación de Bancos de Material Pétreo y Yacimientos Geológicos a Cielo Abierto.
Cumplir con las especificaciones de los artículos 6, 7, 8 9 y 10, relativos a las explotaciones de bancos a cielo abierto.
III.5.- Programa de Ordenamiento Ecológico Estatal
De acuerdo al Programa de Ordenamiento Territorial del estado de Colima en vigor, la Zona de estudio se localiza dentro de la provincia ecológica Cordillera Costera del Sur (66), dentro del Sistema Terrestre (42) Sierra Kárstica y el Paisaje Terrestre (30) Ixtlahuacán.
De acuerdo con el Programa de Ordenamiento ecológico, el paisaje tiene una política de Conservación con los siguientes usos de suelo:
Compatible:
• Agricultura: Riego y Temporal • Ganadería: Extensiva e Intensiva • Forestal: Subsistencia y Comercial • Pesca: Acuacultura
• Minería: Superficial • Asentamientos: Urbanos • Transporte: Terrestre • Turismo: centros
• Protección: patrimonio cultural y natural
Incompatible:
• Pesca: Comercial y deportiva • Minería: Subterránea • Industria: Transformación
• Energía: eólica solar, hídrica y geotérmica • Asentamientos: rurales
• Transportes: Aéreos y marítimos • Turismo. Complejos
Criterios de Regulación ecológica
SP-MI-01
SP-MI-02
Para las acciones de desmontes no se deberá eliminar toda la cubierta vegetal natural sino dejar árboles en pie a fin de evitar la erosión.
SP-MI-03
En la etapa de exploración, se deberán observar medidas de control con la finalidad de evitar afectaciones a las zonas aledañas al área intervenida.
SP-MI-04
Con la finalidad de proteger la calidad del suelo y del agua, durante los trabajos de exploración se deberán disponer adecuadamente los residuos sólidos generados.
SP-MI-05
Se prohíben los efluentes con materiales sólidos o sustancias tóxicas a los cuerpos receptores.
SP-MI-06
Se deberán tomar las medidas necesarias para evitar que escurrimientos provenientes de desechos sólidos contaminen cuerpos de agua.
SP-MI-07-C,A
Se deberán tomar medidas para que, los efluentes no contengan materiales sólidos ni sustancias tóxicas que afecten al medio natural ni las comunidades biológicas de las cuencas.
SP-MI-08
En la etapa de abandono de la actividad productiva se implementará un programa de restauración del sitio.
III.4. Decretos y Programas de Áreas Naturales Protegidas
IV.- Descripción del Sistema Ambiental
IV.1 Delimitación del área de estudio
Como se pudo observar en el apartado anterior, el Ordenamiento ecológico del estado de Colima, permite que en la zona donde se encuentra inmerso el proyecto se puedan realizar actividades productivas como la minería.
Los componentes ambientales y la problemática del sitio del proyecto son muy homogéneos con toda la región de selvas bajas y medianas del estado de Colima.
Para realizar la descripción del sistema ambiental se utilizaron datos de referencia regional en cuanto al medio físico y de manera muy específica en el predio los del medio biótico principalmente de la vegetación.
El lugar donde se llevará a cabo la extracción de balastre es denominado Chanchopa y se encuentra dentro del Ejido Laguna de Alcuzahue, en el lado Norte de la Laguna de Amela.
IV.2.- Caracterización y análisis del sistema ambiental
ClimaPara la tipificación del clima se tomó como base la información recabada de la estación termopluviométrica más cercana al sitio del proyecto y que se ubicara en un área con las condiciones ambientales similares a las prevalecientes en éste. Para tal efecto se eligió a la “Estación Tecomán”, cuyas coordenadas geográficas son: 18º 56’ 21" de Latitud Norte y 103º 51’ 45" de Longitud Oeste; asimismo, se encuentra a una altitud de 33 msnm.
De acuerdo a la carta de climas de CGSNEGI, el clima en la zona de estudio es BS1(h’),
que corresponde a un clima Semiseco muy cálido y cálido con lluvias en verano, isotermal; la oscilación entre el mes más frío y el más cálido es menor de 5°C; presenta canícula o sequía de medio verano.
Tiene una oscilación anual de las temperaturas medias mensuales menor a 5 °C. La temperatura media anual es de 26.3 °C del mes más frió 23.8°C en Marzo y del mes más caliente de 28.5 °C en julio. Mes Temperatura Promedio Año mas Frío Año mas Caliente 1952-1995 1986 1987 Ene 24.1 24.9 24.8 Feb 24.0 23.8 24.4 Mar 23.8 23.6 25.0 Abr 24.7 26.5 25.7 May 26.5 26.9 26.6 Jun 28.3 27.8 30.2 Jul 28.5 29.2 29.8 Ago 27.8 3.0 29.8 Sep 27.9 28.1 29.5 Oct 27.9 27.2 29.2 Nov 26.8 27.8 28.2 Dic 25.2 25.2 26.5
Con apego a los datos de precipitación y temperatura ambiente mensuales reportados por la CNA de la “Estación Tecomán” para un período de observación desde 1951 a 2002 se deduce lo siguiente: La precipitación media anual es de 763.20 mm. La precipitación media del mes más seco es de 2.7 mm (marzo) y la del mes más lluvioso es de 174 mm (septiembre). La cantidad de lluvia promedio en el período invernal es de 42.2 mm..
AÑO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC ANUAL
PROM. 27.468 2.236 3.786 2.6196 14.394 107.984 142.769 162.365 194.5 87.8804 26.8235 13.665 786.49
MINIMA 0 0 0 0 0 2.1 15 38 8.2 0 0 0 250.5
MAXIMA 498.6 25.3 157 105.4 206.3 300.7 517.2 405.7 648 402.8 316 97.2 1462.2
Geología y Suelos.
En general gran parte del estado de Colima se ubica sobre una gran plataforma formada por rocas cretácicas que sufrieron los efectos del tectonismo. Primero las rocas fueron plegadas y falladas por las fuerzas de compresión que actuaron a finales del cretácico e inicio del Terciario, posteriormente con los eventos efusivos del Terciario Inferior y terciario Superior (INEGI, 1995).
De acuerdo con la carta de geología de la CNA, escala 1:200,000 el predio estudiado se ubica donde subyacen rocascalizas y dolomías del Albanio-Cenomaniano Fm Morelos, de la era mesozoica, específicamente generadas en el periodo cretácico Medio (Kmm). Sus características hidrogeológicas son de permeabilidad anisotrópica. En las arenas topograficamente bajas en facies de plataforma y en zonas fracturadas puede construir acuíferos. Temperatura Promedio 1952-1995 21.00 22.00 23.00 24.00 25.00 26.00 27.00 28.00 29.00
Por otra parte la carta estatal de suelos, editada por INEGI a escala 1:250,000, muestra las unidades y sub-unidades de suelo encontrados en el área donde se ubica el predio y que son las siguientes, en orden de importancia de acuerdo con la distribución dentro del predio: I + E / 2 En donde: I = Litosol E = Rendzina 2= clase textural media
Las características de los grupos presentes son:
LITOSOL.- Suelos muy someros que constituyen una masa imperfectamente intemperizada o fragmentos de roca. Se encuentran principalmente en pendientes abruptas donde poco o ningún material madre del suelo se ha acumulado. Las características de los litosoles son esencialmente aquellas de la roca casi desnuda.
RENDZINAS- Son suelos calciformico. Los suelos de este grupo se han desarrollado de material madre que contiene 40% o más de CaCO3 equivalente. El horizonte A1 usualmente de color obscuro descansa sobre el B que apenas empieza a desarrollar estructura y este horizonte a su vez se diferencia a veces abruptamente del material madre. El material madre usualmente es caliza suave, marga o pizarra calcárea. El mayor problema en su utilización agrícola se debe a lo delgado de la capa no consolidada y a la reducida aprovechabilidad del P.
Hidrología.
De acuerdo con el INEGI se han establecido tres niveles de cuencas, encontrándose el predio en los niveles mencionados según se aprecia en el cuadro siguiente y en la figura correspondiente:
Nivel Clave Nombre
Región Hidrológica Cuenca Subcuenca 16 A a Armería - Coahuayana Río Coahuayana Laguna de amela
La región de estudio pertenece a la región hidrológica RH 16 (“Armería – Coahuayana”), a la cuenca del Río Coahuayana y dentro de ésta la subcuenca de la Laguna de Amela.
El río Coahuayana es originado por la unión de varios arroyos en la sierra del Tigre, en el Estado de Jalisco; su curso sigue direcciones entre sur y suroeste y desemboca al océano Pacífico. Recibe los nombres de Tamazula y Tuxpan, entre otros, en Jalisco; A partir del sitio en que llega al estado de Colima, en las inmediaciones de la estación Tonilita, se le llama El Naranjo y constituye el límite entre esta entidad y la de Jalisco; Finalmente, entre su confluencia con el río salado y su desembocadura, es llamado Coahuayana y constituye el límite entre Colima y Michoacán. Sus afluentes principales son: por su margen derecha, el río salado, que nace en las faldas del volcán de fuego y por su margen izquierdo, el río barreras. Su cuenca tiene una superficie total de 8,097 km2 y se extiende en los estados de Jalisco, colima y Michoacán, correspondiendo a Colima una porción de 2,305 km2. Es perene en la planicie costera, procediendo su escurrimiento en épocas de estiaje de la descarga del acuífero y de los retornos de riego. Su escurrimiento medio anual, registrado en la estación callejones, fue de 1,744 m3 en el intervalo de 1963-1988 (CNA, 1990).
En la subcuenca de Amela-Alcuzahue no se tienen escurrimientos importantes, sólo se tienen dos cuerpos de agua de interés. La laguna de Amela, que se localiza en el borde superior de la planicie costera de la cuenca del Coahuayana, tiene una extensión superficial de 12 km2; se alimenta de escurrimientos superficiales, descarga subterránea de los macizos calcáreos adyacentes y, artificialmente, por el río Coahuayana; El lago Alcuzahue, de 3 km2 de superficie, tiene capacidad de almacenamiento muy reducida y recibe aportaciones naturales de origen similar al de Amela.
Nanocuenca
Dentro del área de estudio no se tienen escurrimientos definidos y el área del banco forma parte de dos pequeñas nanocuencas de dos escurrimientos temporales que sólo acarrean agua cuando llueve y que en su conjunto cubren una superficie de 260 hectáreas como se muestra en la siguiente imagen:
Principales ríos o arroyos cercanos.
El escurrimiento superficial más cercano es el río Coahuayana, del cuál son derivados los escurrimientos hacia la planicie costera, mediante tomas localizadas en ambas márgenes. En Colima, se utilizan anualmente alrededor de 104 mill. De m3 de los escurrimientos de esta corriente, con fines agrícolas, beneficiando una superficie total aproximada de 6,200 ha en el distrito de riego “Coahuayana-Amela”: 82 Mill de m3 son derivados a través de un canal de 24 Km de longitud, que alimenta la laguna de Amela, vaso regulador desde el cual son distribuidos para beneficiar 4,800 has y los 22 mill de m3 complementarios son captados mediante otra toma, localizada aguas abajo de la anterior para regar unas 1,400 has.
Embalses y cuerpos de agua cercanos.
Muy cercano al área de estudio se localiza un almacenamiento importante llamado laguna de Amela, cuya capacidad útil es de unos 26 Mill de M3 y que beneficia una superficie de riego de 4,800 has en el distrito Coahuayana-Amela. De menor tamaño se localiza en el lado norte del predio la laguna de Alcuzahue con una capacidad útil aproximada de 9 Mill de M3, cuerpo de agua utilizado con fines ecológicos y para desarrollos de acuicultura.
Acuíferos y Calidad del Agua
El área de estudio limita con el acuífero denominado valle de Armería-Tecomán-periquillos, el cual se localiza en la porción sureste del estado y tiene una extensión aproximada de 1,720 km2. Constituye el acuífero de mayor importancia en la entidad y consiste en una planicie costera, drenada por los ríos armería y Coahuayana.
Los acuíferos se consideran de tipo libre, dado el predominio de los materiales permeables, sin embargo en zonas localizadas presentan confinamiento, debido a la presencia de área de grano fino mezclada con arcilla, según se aprecia en los cortes litológicos.
La calidad del agua con fines de potabilidad queda comprendida dentro del rango de agua dulce, las isolíneas de sólidos totales disueltos varían de 500 partes por millón en la porción noroeste del valle a 300 partes por millón en la zona costera sur. Los valores más elevados se presentan en el norte y noreste del valle (hasta 1600 partes por millón), en las inmediaciones a los lagos Alcuzahue y Amela; esto probablemente se deba a la mayor solubilidad de las rocas carbonatadas que afloran en tales sitios.
La calidad del agua para riego según cartografía hidrológica del INEGI, varía entre C2 –S1
(aguas de salinidad media y bajas en sodio) y C3 –S1 (aguas altamente salinas y bajas en
sodio) en la mayor parte del valle; cerca de la zona costera se tomaron muestras de agua cuya calidad es C4 –S4 (aguas muy altamente salinas y muy altas en sodio) con lo cual se
Los efectos de la calidad del agua se atenúan gracias a que la mayoría de los suelos que conforman este valle tienen excelente drenaje, debido a su textura gruesa.
Balance Hidrologico Superficial
Se llevó acabo el balance de la porción oriental del estado, comprendida en la cuenca del río Coahuayana y el balance en el radio de influencia de dicha porción estatal, el cual comprende en su totalidad a la cuenca, con la finalidad de conocer los volúmenes escurridos disponibles, tanto los generados en la superficie estatal como los generados en su zona de influencia.
El primer balance, de la porción oriental del estado, nos indica los siguientes resultados: área de la porción estatal= 1057.9 Km2, Volumen precipitado = 959.2 mm3, volumen evapotranspirado = 845.6 mm3, volumen escurrido = 97.0 mm3 y el volumen infiltrado = 16.5 mm3. Se aprecia que el 100% de agua precipitada, el 88.1 % se evapotranspira, el 1.72 % se infiltra y el 10.11% escurre. Los volúmenes de agua precipitados y evapotranspirados se explican debido a la dominancia del clima cálido subhumedo, la temperatura media anual va de 14° a 26°C y la precipitación total anual de 700 a 1200 mm.
Las cantidades superiores de los volúmenes escurridos respecto a los infiltrados, son el reflejo de la dominancia de la permeabilidad baja de los materiales de mayor exposición, como son: andesita, toba intermedia-brecha volcánica intermedia, conglomerado, arenisca – conglomerado, caliza, caliza-lutita, suelo aluvial de granulometría variable entre fina y gruesa, monzonita y diorita. Influyen también las pendientes abruptas de esta zona.
Minerales.
Dentro del predio existen áreas que estuvieron sujetas a la explotación de mineral dolomita por la empresa siderurgica Lázaro Cárdenas Las truchas. Se explotaron 1.75 has aprovechando un volumen de 10,000 ton bajo el metodo de extracción a cielo abierto, desconociendo que en un futuro se pueda llevar a cabo la extracción de mas volumen de dicho material.
