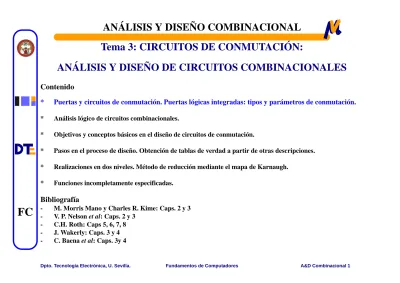

ANÁLISIS Y DISEÑO COMBINACIONAL Tema 3: CIRCUITOS DE CONMUTACIÓN: ANÁLISIS Y DISEÑO DE CIRCUITOS COMBINACIONALES

FC

Tema 3: CIRCUITOS DE CONMUTACIÓN:

ANÁLISIS Y DISEÑO DE CIRCUITOS COMBINACIONALES

* Puertas y circuitos de conmutación. Puertas lógicas integradas: tipos y parámetros de conmutación.

* Análisis lógico de circuitos combinacionales.

* Objetivos y conceptos básicos en el diseño de circuitos de conmutación.

* Pasos en el proceso de diseño. Obtención de tablas de verdad a partir de otras descripciones. * Realizaciones en dos niveles. Método de reducción mediante el mapa de Karnaugh.

* Funciones incompletamente especificadas.

Bibliografía

- M. Morris Mano y Charles R. Kime: Caps. 2 y 3 - V. P. Nelson et al: Caps. 2 y 3

- C.H. Roth: Caps 5, 6, 7, 8 - J. Wakerly: Caps. 3 y 4

FC

Puertas y Circuitos de conmutación

∗ PUERTAS (gates): Circuitos electrónicos que hacen una operación simple INVersor (NOT); AND; OR; XOR; NAND; NOR

∗ CIRCUITOS DE CONMUTACIÓN: Circuitos formados por puertas y conexiones. Las salidas son funciones de las entradas:

En los próximos temas nos centramos en los circuitos combinacionales COMBINACIONALES (sin memoria) SECUENCIALES (con memoria)

a b F = a · b G = a + b S R q q q, q = función (S, R, historia pasada) F, G = función (a, b)

>1

>1 >1

FC

Tecnologías electrónicas

∗ El componente electrónico básico es el transistor. Hay diferentes tecnologías para fabricar transistores y, para cada tipo, diferentes formas de hacer puertas.

∗

Familia lógica:

los parámetros eléctrico-temporales de todas las puertas sean similares. Dentro de una familia, hay subfamilias.

Grupo III - V Ge Si MOSFET BJT pMOS nMOS CMOS TTL estándar S LS ... Grupo IV GaAs ECL

{ {

{

_{

{

BJT:Bipolar Junction Transistor TTL: Transistor Transistor Logic

S: Shottky (speed)

LS: Low power, Shottky

ECL: Emitter Coupled Logic

MOSFET: Metal-Oxide-Semiconduc-tor Field-Effect TransisMetal-Oxide-Semiconduc-tor

CMOS: Complementary MOS

FC

Encapsulados de Circuitos Integrados

1 1 2 3 23... 7 14 ... 9 8 DIP o SOIC 2 3 4 5 6 7 1 13 12 11 10 9 8 14 Muesca Identificador pin 1 T i p o Chip Encapsulado de plástico

FC

FC

6 bits Flash A/D Converter [Weste]

Cable

FC

[Hennessy & Patterson] Obleas de 6 pulgadas

246 dados de 0.86 x 0.6 cm2 Cypress CI7C601

80 dados de 1.6 x 1.0 cm2 Intel 80486

FC

Microfotografía del primer circuito integrado comercial

Un biestable con 4 transistores y 2 resistencias

FC

Procesador MIPS 4000 con 1.3Mtransistores Dado de 1.5 x 1.1 cm2

FC

Evolución de los Circuitos Integrados

200 400 600 800 1000 1200 1600 1400 1000 2000 3000 4000 6000 5000 200 400 600 800 1000 1400 1200 0 50 100 150 200 250 300 400 350

FC

Términos por la densidad de integración

∗ SSI (Small-Scale Integration)

∗∗ ~ 10 puertas

∗∗ Ejemplos: Puerta integradas (ver página siguiente) ∗ MSI (Medium-Scale Integration)

∗∗ ~ 100 puertas

∗∗ Ejemplos: Subsistemas integrados: multiplexores, decodificadores, contadores, registros, PLDs simples ∗ LSI (Large-Scale Integration)

∗∗ ~ 104 transistores (miles de puertas)

∗∗ Ejemplos: Primeros microprocesadores, Memorias RAM/ROM de gran capacidad, PLDs (Programmable

Logic Devices) y FPGAs (Field-Programmable Gate Arrays)

∗ VLSI (Very Large-Scale Integration)/ULSI (Ultra Large-Scale Integration)

∗∗ > 104 puertas

∗∗ Ejemplos: Los actuales microprocesadores, memorias, SOCs (Systems On Chip), ASICs (Applied Specific

FC

Representación lógica de los Circuitos Integrados:

ECL

CMOS

serie 40xx

Información

en hojas de

características

Alimentación:

TTL

FC

Parámetros de conmutación

∗ Niveles lógicos H y L. Márgenes de ruido

∗ Lógica positiva y negativa

∗ Tiempos: 1/de propagación o retraso/retardo y 2/ de transición

∗ Fan-out y Fan-in

∗ Potencia consumida

FC

Niveles de tensión

Comportamiento temporal (x atípica)

x z 5 volt 0 volt L H

Característica de transferencia (Vx cuasiestática) Vz (Vout) Vx (Vin) L H Vin 0 Vcc Vout 0 Vcc L H VI_Lmáx VO_Lmáx VI_Hmín VO_Hmín VH_típ VL_típ Compatibilidad In/Out

FC

Márgenes de ruido

Vin

0

Vcc

Vout

0

Vcc

VI

VO

VI

VO

VH

VL

NMH: Noise Margin H

NML: Noise Margin L

_VI

= 2 V

VI

= 0.8 V

VO

= 2.4 V

VI

= 0.4 V

FC

Lógicas positiva y negativa

?

a

b z

Comportamiento observado en laboratorio

¿Qué puerta es?

a b z L L L L H L H L L H H H a b z 0 0 0 0 1 0 1 0 0 1 1 1 a b z 1 1 1 1 0 1 0 1 1 0 0 0 Lógica Negativa H=0 y L=1 a b z 0 0 0 0 1 1 1 0 1 1 1 1 Lógica Positiva H=1 y L=0 AND OR & >1

FC

Tiempos de transición y de propagación o retraso/retardo

t

t

Transiciones en

una señal

t_r o t_LH: Tiempo de subida (rise) o de L hacia H

t_f o t_HL: Tiempo de bajada (fall) o de H hacia L

Propagación por una puerta

t

t

5 0%

in out

t_Pxx: Es el tiempo de Propagación o de retraso (delay: t_d, δ, Δ, etc.) Valores en tipo 74LSxx: tPLH: 11 ns (típico) y 22 ns (máximo)

FC

Fan-out y Fan-in

Fan-out: Carga (máxima) a la salida de una puerta. Suele darse en número de conexiones.

... 1 2 3 nmáx Si se necesitan más conexiones hay que usar Buffers

Fan-in: Número (máximo) de entradas a una puerta.

Si se necesitan más entradas hay que hacer un circuito 1

2 3 nmáx

que funcione “asociando” la función de la puerta

1 2 3 ∗ ••• ••• ••• ∗ ∗ ∗ •••

FC

Potencia consumida

∗ CONSUMO DE POTENCIA: Gasto energético al operar. Se disipa en forma de calor.

∗∗ Dinámica, Pdynamic: Consumo cuando a, b, z conmutan (actividad de conmutación). ∗ El consumo de potencia disminuye al bajar Vcc y la actividad de conmutación

(menor frecuencia).

∗ El consumo de potencia es uno de los más graves problemas de los circuitos integrados VLSI/ULSI. Vcc Vcc GND Icc P = Vcc · Icc a b z ∗ COMPONENTES DE POTENCIA:

∗∗ Estática, Pstatic: Consumo cuando a, b, z son constantes

FC

Comparación cualitativa de las familias

Parámetro TTL ECL CMOS

Inmunidad al ruido Media-baja Muy baja Muy alta

Velocidad Alta Muy alta Media-alta

Densidad de integración Media Muy baja Muy alta

Consumo de potencia Medio Muy alto Muy bajo

Presencia actual Bajando; aún es apreciable en SSI/MSI Sólo en apli-caciones muy específicas Muy alta en VLSI/ULSI

FC

Tipos de salida

ESTÁNDAR: No interconectar salidas entre sí

ALTA IMPEDANCIA, HI: (High Impedance)

Similar a un

Salida triestado (tristate): 0, 1 y HI

••• En a b z En 1 z(a, b,...) = 0 o 1 0 z HI

Símbolo

Funcionalidad

interruptor

eléctrico

Uso

FC

Estándar 91-1984

1 a _{z = a} 1 a _{z = a} 1 a _{z = a} 1 a _{z = a} a 1 z = a a b z = a · b & a b z = a · b & a b z = a + b >1 a b z = a + b >1 a b z = a ⊕ b =1 a b z = a ⊕ b =1 & >1 a b c d z = a · b + c · d & >1 a b c d z = a · b + c + d General Ejemplos

FC

Tema 3: CIRCUITOS DE CONMUTACIÓN:

ANÁLISIS Y DISEÑO DE CIRCUITOS COMBINACIONALES

* Puertas y circuitos de conmutación. Puertas lógicas integradas: tipos y parámetros de conmutación.

* Análisis lógico de circuitos combinacionales.

* Objetivos y conceptos básicos en el diseño de circuitos de conmutación.

* Pasos en el proceso de diseño. Obtención de tablas de verdad a partir de otras descripciones. * Realizaciones en dos niveles. Método de reducción mediante el mapa de Karnaugh.

FC

Análisis de circuitos combinacionales

* Tipos de análisis:

** Lógico: Debe dar una expresión algebraica, un mapa o una tabla y, en algunos casos, una descripción verbal.

Se realiza avanzando de entrada hacia salida con tablas o/y expresiones (otras formas: de salida hacia entrada; por razonamiento lógico)

** Temporal: Debe dar un cronograma (dibujo en el tiempo) de entradas y salidas. Se realiza avanzando de entrada hacia salida por niveles de puertas Cada puerta usa un modelo de retraso: ideal, unitario, etc.

** Coste: número de niveles, de puertas y de conexiones

Estructura

(circuito)

Funcionalidad

(operación)

Análisis

Diseño

FC

Ejemplos de analísis lógicos

Baena 3-7a

Para describir verbalmente:

A B C D & =1 & =1 a_i b_i c_i >1 ci+1 S_i S_HA c_HA Ej. 2 Ej. 1 & & & & a b F

FC

Modelos de retraso

Modelo simple usual (Back-End)

Ideal

Modelo ideal: Δ = 0 Modelo unitario: Δ = 1 Nudo_interno

Nudo_interno no observable a b c z z a b c a = 1, y b c Nudo_interno = z_ideal

z

FC

Ejemplos de análisis temporal

Analice temporalmente el circuito de la figura, para los modelos ideal y de retraso unita-rio, cuando las excitaciones de entrada son:

a/ b = 1; c = 0; y a una señal cuadrada b/ b = 0; c = 1; y a una señal cuadrada c/ b = 1; c = 1; y a una señal cuadrada

& & 1 a b c z

FC

Tema 3: CIRCUITOS DE CONMUTACIÓN:

ANÁLISIS Y DISEÑO DE CIRCUITOS COMBINACIONALES

* Puertas y circuitos de conmutación. Puertas lógicas integradas: tipos y parámetros de conmutación. * Análisis lógico de circuitos combinacionales.

* Objetivos y conceptos básicos en el diseño de circuitos de conmutación.

* Pasos en el proceso de diseño. Obtención de tablas de verdad a partir de otras

descripciones.

* Realizaciones en dos niveles. Método de reducción mediante el mapa de Karnaugh. * Funciones incompletamente especificadas.

Bibliografía

M. Morris Mano y Charles R. Kime: Caps. 2 y 3; P. Nelson et al: Caps. 2 y 3; C.H. Roth: Caps 5, 6, 7, 8; J. Wakerly: Caps. 3 y 4; C. Baena et al: Caps. 3y 4

FC

OBJETIVOS Y CONCEPTOS BÁSICOS EN EL DISEÑO DE C.C.

Diseño o síntesis

: Dada la D

, obtener el C

Objetivos

:

• Encontrar un proceso de diseño válido para cualquier función combinacional • El circuito debe ser ÓPTIMO frente a algún criterio de diseño

• El proceso debe ser lo más sistemático posible

Criterios de diseño

:

Criterio de coste:

1. Reducir el número de puertas 2. Reducir el número de conexiones

FC

Restricciones y Redefinición del Criterio de coste

Restricciones:

• Independencia de tecnologías, empaquetados o librerías de celdas • Disponibles las entradas en doble rail (x, x)

• No se consideran limitaciones de fan-in ni de fan-out

• Circuitos en dos niveles de puertas: AND-OR y OR-AND

Redefinición del Criterio de coste:

1. Reducir el número de puertas ⇒ Menor número de términos-P (Expresiones sp) Menor número de términos-S (Expresiones ps) 2. Reducir el número de conexiones ⇒ Menor número de literales

FC

PROCESO DE DISEÑO: Pasos en el proceso de diseño

1. De la primera descripción, obtener alguna descripción formal

2. De la descripción formal, obtener la descripción formal adecuada al

procedimiento que se va a usar:

• Mapas de Karnaugh

• Σ(mi) o Π(Mi) para Quine-McCluskey • Otros (Εsp/Εps para Tysson, etc.)

3. Aplicar el procedimiento y obtener la Ε

4. Implementar el circuito AND-OR (OR-AND)

FC

Obtención de tablas de verdad a partir de otras descripciones

Guías para obtener la primera descripción formal:

• Determinar las variables (booleanas) de entrada y especificar el significado de sus valores 0 y 1

• Igual, para las variables (booleanas) de salida

• Obtener alguna descripción formal. Para ello elegir la más adecuada a la descripción del enunciado

• De esa descripción, obtener el mapa de Karnaugh (o, si se usa otro método, la descripción formal correspondiente)

FC

Ejemplo 1

Una información de 3 bits debe ser enviada mediante mensajes con paridad par. Obtenga la función que genera el bit de paridad par.

FC

Ejemplo 2

Se reciben grupos de 4 bits que corresponden a un mensaje con paridad par. Determine la función “E”, la cual indica si el mensaje es erróneo.

FC

Ejemplo 3

Un producto viene en cajas con 4 paquetes, con 3 unidades cada uno de ellos.

Determine la función lógica que indique el número mínimo de paquetes a abrir ante una solicitud de N unidades (0 < N < 12).

FC

Ejemplo 4

Ana ve la televisión (TV) los días festivos, si es antes de las 11 de la noche y no es un reality show. También la ve los días laborables si ha terminado sus deberes, pero nunca desde las 11 de la noche en adelante. Determine una función que indique cuándo Ana ve la TV.

FC

Tema 3: CIRCUITOS DE CONMUTACIÓN:

ANÁLISIS Y DISEÑO DE CIRCUITOS COMBINACIONALES

* Puertas y circuitos de conmutación. Puertas lógicas integradas: tipos y parámetros de conmutación. * Análisis lógico de circuitos combinacionales.

* Objetivos y conceptos básicos en el diseño de circuitos de conmutación.

* Pasos en el proceso de diseño. Obtención de tablas de verdad a partir de otras descripciones.

* Realizaciones en dos niveles. Reducción mediante el mapa de Karnaugh.

* Funciones incompletamente especificadas.

Bibliografía

M. Morris Mano y Charles R. Kime: Caps. 2 y 3; P. Nelson et al: Caps. 2 y 3; C.H. Roth: Caps 5, 6, 7, 8; J. Wakerly: Caps. 3 y 4; C. Baena et al: Caps. 3y 4

FC

REALIZACIONES EN DOS NIVELES

IMPLICANTES/IMPLICADAS

IMPLICACIÓN/CUBRIMIENTO: Para dos funciones F y G de las mismas variables,

G implica a F si y sólo si todos los 1’s de G son también 1’s de F

• O sea, “G(x) ⊆ F(x)” ⇔ “∀x/ G(x) = 1 ⇒ F(x) = 1” • También se dice que F cubre a G o que G está cubierta por F

• Ejemplos: 00 01 11 10 0 1 0 0 0 1 1 1 1 1 F 00 01 11 10 0 1 0 0 0 1 0 1 0 1 G cab _cab _{00 01 11 10} 0 1 0 0 1 1 0 0 1 0 H ab c G ⊆ F H ⊆ F

FC

• ¿Y lo dual?: “Todos los 0’s de G* son también 0’s de F*”,

¿dedicamos otra definición a este caso, como “G* 0-implica a F*” ( G* ⊆0 F*)? • No vamos a hacer el desarrollo dual (implica ≡ ⊆1 y 0-implica ≡ ⊆0) por ser

innecesariamente complejo, aunque perderemos algo de rigor (ver abajo).

• En adelante sólo usaremos la definición de implicación dada (implica ≡ ⊆ ≡ ⊆1)

Para funciones completamente especificadas, si una función F₁ implica a otra F₂, entonces es totalmente correcto decir, o bien que F₂

0-implica a F₁, o bien que F₂ está implicada por F₁ -esto es, que “todos los 0’s de F₂ son también 0’s de F₁”. En el ejemplo de las funciones anteriores se observa que G implica a F [esto es F está implicada por G] y que F 0-implica a G:

Completamente especificadas: “ G ⊆1F” ⇒ “F ⊆0 G”

El siguiente ejemplo muestra que eso no es correcto para funciones incompletamente especificadas:

00 01 11 10 0 1 0 d d 1 0 d 1 0 F3 ab c 00 01 11 10 0 1 d d 0 1 0 1 1 0 F4 ab c F₃ ⊆ F₄ F₄ ⊆0F₃ Incompletamente especificadas: “ G ⊆1F” ⇒ “F ⊆0 G”

FC

Definiciones básicas para una función F

Implicada, I

I0 es una implicada de F si y sólo si: 1) I es un término suma

2) I está implicada por F, F ⊆ I

Implicante, I

I es una implicante de F si y sólo si: 1) I es un término producto 2) I implica a F, I ⊆ F

EJEMPLOS para la función H(abcd):

00 01 11 10 ab cd 00 01 11 10 1 1 0 0 0 1 1 0 0 0 1 1 0 0 1 1 H 00 01 11 10 ab cd 00 01 11 10 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 b·c·d 00 01 11 10 ab cd 00 01 11 10 1 1 1 1 1 1 1 1 0 0 1 1 0 0 1 1 a + c b·c·d es Implicante de H a + c es Implicada de H Ejercicio. Verifique que las siguientes expresiones no son ni implicantes ni implicadas de H:

FC

Orden de las Implicantes (igual para

implicadas

)

• Adyacencia: 2 mintérminos adyacentes forman una Implicante-orden1; 2 Implicantes-orden1 adyacentes forman una Implicante-orden2; y así sucesivamente.

• k _→ Orden Número de 1’s que cubren Nº de literales F de n vbles. Ejemplos 5 vbles. Implicante Cuántas hay:

0 (mintérminos) _{1 = 2}0 _{n a·b·c·d·e 32} 1 _{2 = 2}1 _{n - 1 a·b·d·e 80} 2 _{4 = 2}2 _{n - 2 a·b·e 80} 3 _{8 = 2}3 _{n - 3 b·e 40} 4 _{16 = 2}4 _{n - 4 b 10} 5 _{32 = 2}5 _{n - 5 1 1} k ₂k _{n - k}

FC

Ejemplos de (Implicantes e implicadas)

00 01 11 10 ab c 0 1 00 01 11 10 ab c 0 1 00 01 11 10 ab c 0 1 a+b+c a·b·c a a a·c a+c a·b a+b b·c b+c c c b b

Los mapas de 4 variables contienen varios mapas de 3

00 01 11 10 ab cd 00 01 11 10 00 01 11 10 ab cd 00 01 11 10 00 01 11 10 ab cd 00 01 11 10

FC

FC

FC

FC

...y más definiciones de implicantes

* Implicante prima de F, IP:

Es una Implicante de F que no está cubierta por ninguna otra Implicante de F

* Mintérmino distinguido de F:

Un mintérmino de F es distinguido si sólo es cubierto por una sola Implicante Prima

* Implicante prima esencial de F:

Una IP de F es esencial si cubre a algún mintérmino distinguido

00 01 11 10 ab cd 00 01 11 10 1 1 0 0 0 1 1 0 1 1 0 0 0 1 1 0 F 00 01 11 10 ab cd 00 01 11 10 1 1 0 0 0 1 1 0 1 1 0 0 0 1 1 0 F a·b·d es I, pero no IP: a·b·d ⊆ a·b 1 : mint. distinguido IPs esenciales

FC

Expresión suma de productos óptima

TEOREMA:

La expresión suma de producto óptima de una función F se obtiene sumando-OR un conjunto de implicantes primas (IPs) de F de forma que:

1. Contenga al menor número de IPs que cubran completamente a F 2. Contengan el menor número de literales

PROPIEDADES

* Todas las IPs esenciales están en la expresión suma de producto óptima

FC

Expresión producto de sumas óptima

* Es una extensión dual de lo referido para la suma de productos: 1

↔

↔

Implicante

↔

* Los otros conceptos son comunes: agrupaciones de celdas, IP esencial, expresión mínima,...

Expresión óptima

FC

Procedimiento mediante mapas de Karnaugh

* Sobre el mapa-K, seleccionar todas las IP’s esenciales

* Seleccionar el menor número de IP’s para cubrir la función, eligiendo para ello las de mayor orden

* Escribir la expresión sp resultante

∗∗∗∗∗ No dibujar todas las IP’s, sino sólo las que se necesiten

* Ejemplo: F = Σ (0, 2, 3, 4, 5, 10, 11, 13, 14, 15) 00 01 11 10 ab cd 00 01 11 10 1 1 1 1 1 1 1 1 1 1 F 00 01 11 10 ab cd 00 01 11 10 1 1 1 1 1 1 1 1 1 1 F

1º

2º

3º

FC

Realizaciones dos niveles

∗ Las realizaciones en 2 niveles tienen muchas estructuras distintas. Las básicas son: 1. Cubriendo los 1’s de F: F = Fsp = P1 + P2 + P3 + ... ; con Pn = x · y · ...

Estructuras AND-OR; NAND-NAND; AND-wiredOR

2. Cubriendo los 0’s de F: F = Fps = S1 · S2 · S3 · ... ; con Sn = x + y + ... Estructuras OR-AND; NOR-NOR; OR-wiredAND

∗ Siendo G = F (los 1’s de G son los 0’s de F y los 0’s de G son los 1’s de F): 3. Obteniendo Gsp (cubrir los 0’s de F como si fueran implicantes de 1’s):

F = NOT (G) ⇒ Estructuras AND-OR-INV (AOI), AND-NOR, NAND-AND 4. Obteniendo Gps (cubrir los 1’s de Fcomo si fueran implicadas -implicantes de 0’s-):

FC

FUNCIONES INCOMPLETAMENTE ESPECIFICADAS

∗ Las celdas Φ se usan como más conviene:

∗∗ Se incluyen para formar las agrupaciones de mayor orden (≡ con más celdas) ∗∗ No hay que cubrirlas (aunque puede hacerse)

∗ Ejemplo: F = Σ (1, 13, 14, 15) + d(5, 8, 12) 00 01 11 10 ab cd 00 01 11 10 0 0 - -1 - 1 0 0 0 1 0 0 0 1 0 F

F_sp = a·b + a·c·d ⇒ 5 y 12 se hacen 1

F_ps = (a+c)·(c+d)·(a+b) ⇒ 8 y 12 se hacen 0

FC

CUESTIONES FINALES

* Las funciones de múltiple salida dependen de las mismas variables. Los circuitos tienen varias

1.- Cada función se optimiza por separado

2.- Si resultan implicantes comunes, hay que compartirlas

...

... ...

... ...

salidas que dependen de las mismas entradas.

⇒ Se ahorran puertas compartiendo implicantes

** ¿Qué hacer? Usaremos el método aproximado siguiente:

... 00 01 11 10 F ab c 0 1 1 1 0 0 1 1 1 0 00 01 11 10 G ab c 0 1 0 0 1 1 0 1 1 1 F G b c a a >1 & >1

FC

Eliminación de las restricciones de único rail, fan-in y fan-out

∗ Siempre se obtiene la forma sp/ps mínima y se corrige sobre ese circuito

Único rail:

Se usa un INV para x

x x x

Fan-in limitado Fan-out limitado

Se usan buffers Se asocian puertas para formar

una del mismo tipo lógico:

Asociativas (AND, OR):

...

No-asociativas (NAND, NOR): Hay que formar el circuito en

cada caso

& &

FC

Realizaciones con Circuitos Integrados SSI/MSI

∗ Los circuitos integrados comerciales SSI/MSI tienen varias puertas del mismo tipo: Por ejemplo: el CI 74’00 tiene 4 puertas NAND de 2 entradas

∗ Si, p. ej. sólo se utilizan dos NAND-2, sobrarán otras dos puertas (el 50% del CI)

∗∗ Hay que buscar reutilizar las puertas de los CI’s, esto es, hacer el mayor número de operaciones con las puertas de los CI’s que se hayan utilizado ya

Ejemplo: En único rail F = a·b + a·c a b c 1 F & & & & ¼ 7400 ¼ 7400 ¼ 7400 ¼ 7400 Sólo un 7400

FC

Otras formas de obtener las expresiones óptimas

∗ Los mapas-K sólo son útiles para hacer a mano funciones de pocas variables (<6) ∗ Las formas sp/ps se pueden obtener mediante otros procedimientos como:

1.- Método Tabular o de Quine-McCluskey 2.- Método de Tisson o basado en el consenso

∗ Otras formas en dos niveles universales, como la de Reed-Muller para AND-XOR ∗ Son muy importantes las formas multiniveles (más de 2 niveles):

∗∗ Formas suma de productos de sumas [de productos de sumas de...]

∗∗ Formas productos de sumas de productos [de sumas de productos de...] ∗∗ Con sólo NAND (o sólo NOR), incluso con fan-in limitado
