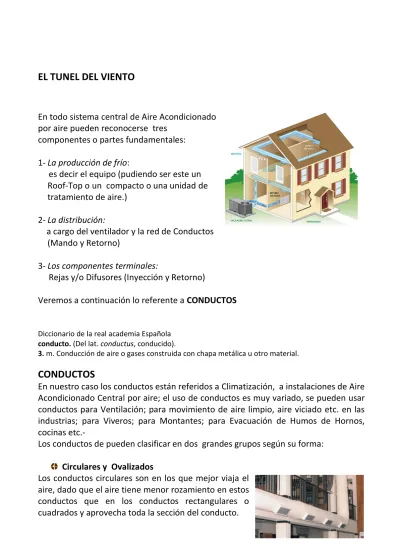

EL TUNEL DEL VIENTO
En todo sistema central de Aire Acondicionado por aire pueden reconocerse tres
componentes o partes fundamentales: 1- La producción de frío:
es decir el equipo (pudiendo ser este un Roof-Top o un compacto o una unidad de tratamiento de aire.)
2- La distribución:
a cargo del ventilador y la red de Conductos (Mando y Retorno)
3- Los componentes terminales:
Rejas y/o Difusores (Inyección y Retorno)
Veremos a continuación lo referente a CONDUCTOS
Diccionario de la real academia Española conducto. (Del lat. conductus, conducido).
3. m. Conducción de aire o gases construida con chapa metálica u otro material.
CONDUCTOS
En nuestro caso los conductos están referidos a Climatización, a instalaciones de Aire Acondicionado Central por aire; el uso de conductos es muy variado, se pueden usar conductos para Ventilación; para movimiento de aire limpio, aire viciado etc. en las industrias; para Viveros; para Montantes; para Evacuación de Humos de Hornos, cocinas etc.-
Los conductos de pueden clasificar en dos grandes grupos según su forma:
Circulares y Ovalizados
Los conductos circulares son en los que mejor viaja el aire, dado que el aire tiene menor rozamiento en estos conductos que en los conductos rectangulares o cuadrados y aprovecha toda la sección del conducto.
Existen para diámetros grandes de más de 70cm. conductos circulares espiralados, los mismos tienen por su forma de construcción una rigidez que permite realizar conductos de gran diámetro.
Otra ventaja de los conductos circulares es el ahorro en material de fabricación, dado que para llevar la misma cantidad de aire se consume menos cantidad de chapa galvanizada.-
En forma circular se pueden realizar en diferentes materiales: Chapa galvanizada, aluminio, chapa de acero, textiles, polietileno, flexibles.-
Rectangulares y Cuadrados
Los conductos rectangulares o cuadrados se usan para todo tipo de instalaciones, poseen una cualidad y es la de poder achicar y agrandar su sección para sortear obstáculos que se vayan presentando en su recorrido, se pueden realizar conductos rectangulares en secciones pequeñas para que quepan dentro de un cielorraso de una vivienda o realizar grandes conductos para industrias.-
La gran desventaja que poseen estos conductos es que se usa más material para su fabricación contra el circular que usa menos material.-
En forma rectangular o cuadrada se pueden realizar en diferentes materiales: Chapa galvanizada, aluminio, chapa de acero, lana de vidrio rigidizada, mampostería.-
Las piezas o accesorios mas comunes que se utilizan para cualquiera de los dos tipos de conductos son: Codos a 90º, a 45º o a lo que se necesite, curvas con ángulos similares, piezas en forma de “T”, piezas en forma de Cruz, reducciones de secciones, piezas en forma de “S”, derivaciones múltiples, derivaciones con cambio de sección etc.-
MATERIALES
Los conductos se pueden construir con diferentes materiales: según el uso, según el tamaño, según el costo, según la estética a mostrar, etc. Los materiales mas comunes con los que se construyen los conductos son:
Chapa Galvanizada
Los conductos de chapa galvanizada son los mas comunes, ya sea para la climatización como para otros usos, el galvanizado es un proceso electroquímico por el cual se logra cubrir la chapa de acero con una capa de Zinc, la cual protege al acero de la oxidación.-
Aluminio
Los conductos de chapa de aluminio son mucho mas costosos que los de chapa galvanizada y su uso es específico para la industria, donde llevan aires corrosivos, en estos casos las chapas de acero comunes o galvanizadas sufren la corrosión.-
Chapa de acero
Los conductos de chapa de acero sin galvanizar son menos frecuentes, se usan por ejemplo en chimeneas de hornos donde se necesitan espesores de chapa gruesos para soportar las exigentes temperatura de salida de los gases.-
Textiles
Los conductos textiles son muy prácticos y versátiles, se usan para la industria y para la climatización residencial, comercial etc.
El material con el que se fabrican es 100% Poliéster fibra infinita, pueden tener distintas formas (Figura 1) y se pueden realizar en distintos colores. La forma de unión es mediante cierres (Figura 2), la colocación se realiza con accesorios del sistema, estos son guías en la cuales se cuelgan los conductos de tela, los mismos pueden no tener estructura interna o tener estructuras para que cuando no se esté insuflando aire queden armados y no se plieguen (Figura 3).-.
No usan rejas de inyección, sino que usan perforaciones en la tela, pueden tener micro perforaciones en todo el conducto o perforaciones en la ubicación que se desee, también para instalaciones de aire frío y aire caliente poseen un sistema que mediante actuadores (motores) mueve una membrana dentro del conducto y según sea la época del año, esta membrana tapa las perforaciones, por ejemplo, si estamos en invierno la membrana tapa las perforaciones inferiores y permite que el aire salga por las perforaciones superiores y al revés en época estival (Figura 4).-
(Figura 1) (Figura 2)
Chapa de acero inoxidable
Los conductos de chapa de acero inoxidable son poco frecuentes, se usan por ejemplo en evacuaciones de gases en unidades de procesamiento de efluentes cloacales subterráneos, donde hay gases que son altamente corrosivos.-
Polietileno
Los conductos de polietileno se usan para distintos tipos de usos, para la industria, para invernaderos de viveros, etc. Actualmente los conductos de tela los han remplazado en algunas de las aplicaciones que estos tenían. Se usa polietileno de 200 micrones y la salida de aire se realiza por perforaciones; se cuelgan a través de una alambre tensado el cual lo sujeta por dentro del conducto. Es necesario en instalaciones de calefacción con generadores de aire caliente, colocar un metro de conducto de chapa galvanizada para luego colocar el conducto de polietileno, esto se realiza para evitar que el polietileno se deteriore al contacto directo con la llama.-
Lana de vidrio rigidizada recubierta con foil de aluminio
Conductos autoportantes fabricados a partir de lana de vidrio aglomerada con resinas termoendurecibles, revestido en una de sus caras o en sus dos caras con un foil de aluminio-kraft reforzado con hilos de vidrio.-
Flexibles
Estructura de alambre helicoidal recubierto con film de polipropileno biorientado sin aislar.
También existen otras configuraciones:
Estructura de alambre helicoidal recubierto con film de polipropileno biorientado con aislación de lana de vidrio y terminación de papel kraft.-
Estructura de alambre helicoidal recubierto con film de aluminio poliéster laminado con aislación de lana de vidrio y terminación de aluminio poliéster.-
Estructura de alambre helicoidal recubierto con film de pvc
laminado con aislación de lana de vidrio y terminación de film de pvc aluminizado.-
Mampostería
Los conductos de mampostería se usan residencialmente para solucionar los conductos de retorno de una instalación de Aire Acondicionado, se construyen bajo piso y recorren todos los ambientes recogiendo el aire de retorno; estos pueden ser de mampostería de ladrillo o bloques en ambos casos revocados y en algunos se llegan a estucar para lograr menor pérdida de carga.-
AISLACION
Los conductos pueden colocarse sin aislar o llevar aislación, esta aislamiento puede ser de diferentes materiales y como función puede tener varias finalidades; se puede aislar un conductos para evitar perder calor o ganar calor en los casos que se lleve aire a menor temperatura que el ambiente a colocar el conducto, se puede aislar para que el conducto no condense agua superficialmente (barrera de vapor), se puede aislar para que el conducto no trasmita calor excesivo al local por donde se canaliza, etc.-
Los diferentes materiales con los que se puede aislar un conducto son:
Lana de vidrio y film de polietileno.
Lana de vidrio con papel kraft y film de polietileno. Lana de vidrio con papel de aluminio.
Foil de polietileno y aluminio con burbujas de aire simple, doble o triple.
Foil de espuma de polietileno y papel de aluminio. Poliuretano expandido.
Planchas de amianto. (uso poco frecuente)
Los conductos que van por el exterior de un edificio aparte de llevar la aislación térmica deberán llevar aislamiento mecánica para soportar las inclemencias del tiempo, lluvia, rayos solares, vientos etc.; se pueden realizar en chapa galvanizada.-
ACCESORIOS DE CONDUCTOS
DampersLos dampers son persianas o paletas que se colocan interiormente en los conductos, regulan el paso de aire, por ende regulan el caudal de aire, los puede haber de accionamiento manual o accionamiento motorizado.-
Fuelles
Los fuelles son piezas que se colocan a la salida de los equipos de Aire acondicionado centrales, de los ventiladores, etc. Para evitar que pasen las vibraciones de los ventiladores de los equipos y se trasmitan esas vibraciones a los conductos interiores produciendo así ruidos molestos dentro de los locales. Los fuelles pueden ser de
goma, pvc, tela o lona, siendo este último el más usado para instalaciones domiciliarias de Aire Acondicionado.-
