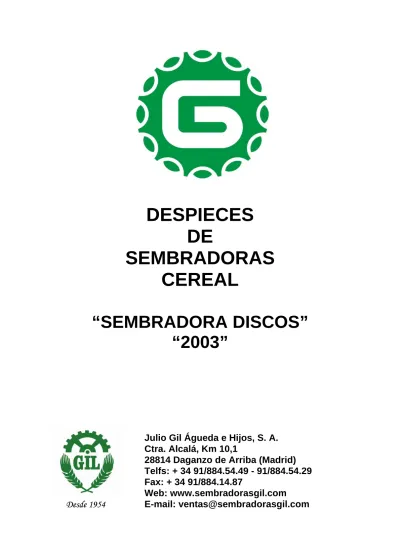

DESPIECES DE SEMBRADORAS CEREAL

(1)

DESPIECES

DE

SEMBRADORAS

CEREAL

“SEMBRADORA DISCOS”

“2003”

Julio Gil Águeda e Hijos, S. A.

Ctra. Alcalá, Km 10,1

28814 Daganzo de Arriba (Madrid)

Telfs: + 34 91/884.54.49 - 91/884.54.29

Fax: + 34 91/884.14.87

Web: www.sembradorasgil.com

(2)

(3)

BRAZO CONJUNTO INDEPENDIENTE SEMBRADORA DISCOS / 03

Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.

1 1.250 SOPORTE BRAZO SEMBRADORA 00 1 25 102007 TORNILLO DIN 931 M-6x70 C8.8 1

2 110026 TORNILLO SOPORTE BRAZO

SEMBRADORA 1 26 153002 TUERCA DIN 985 M-6 AUTOBLOCANTE 2

3 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 27 102140 TORNILLO DIN 931 M-6x90 C8.8 1 4 1.645-1 BULÓN INFERIOR SEMBRADORA 02 1 28 104002 TORNILLO DIN 933 M-8x35 C8 ZN 1 5 1.241 ARANDELA CONJUNTO INDEPENDIENTE

SEMBRADORA 1 29 104078 TORNILLO DIN 933 M-8x40 C8 ZN 2

6 1.179-1 BULÓN SUPERIOR SEMBRADORA 02 1 30 154001 TUERCA DIN 934 M-8 C8 ZN 3

7 153003 TUERCA SIN 985 M-10 AUTOBLOCANTE 2 31 207107 REMACHE 3x6 ALUMINIO 2

8 1.1167 PROTECCIÓN SOPORTE DISCOS 1 32 1.1222 SOPORTE DISCOS SEMBRADORA 1

9 1.176-1 TENSOR SEMBRADORA 03 1 33 1.1174 RASCADOR D DISCO SD 1

10 150023 CONTRATUERCA DIN 936 M-16 C5 1 34 1.1175 RASCADOR I DISCO SD 1

11 1.191 CAZOLETA SUPERIOR BRAZO 97 CON 1 12 217005 MUELLE PRESIÓN DISCO SEMBRADORA 1 15 209036 DISCO SEMBRADORA

i

303 MM PLANO 2 16 213007 CASQUILLO NYLON COJINETE AGITADOR 2

18 1.1208 BRAZO LARGO SD 2003 1

1.1209 BRAZO CORTO SD 2003 1

19 1.1168 TAPA SOPORTE DISCO 1

20 1.1157 TAPACUBOS RODAMIENTO DISCO 2

21 200010 RODAMIENTO 6004 ZZ 2

22 1.1179 ARANDELA TAPACUBOS SD 2

23 207450 TAPA OBTURACIÓN TALADRO 19 MM 2

(4)

(5)

RASTRA Y COLGADORES DE SEMBRADORAS SX, MULTISEM Y SAX / 99

1 104005 TORNILLO DIN 933 M-10x20 C5.6 ZN 2 16 207400 PÚA RASTRA DELANTERA 7 MM 97 S/MÁQUINA 2 104006 TORNILLO DIN 933 M-10x25 C8.8 ZN 8 17 6.297 GRAPA AMARRE PÚA RASTRA 97 “

3 1.267-1 SOPORTE RASTRA 94 2 18 6.342 ABARCÓN PÚA RASTRA “

4 207035 PASADOR R 3 MM 6 19 154002 TUERCA DIN 934 M-10 C5 ZN “

5 207036 PASADOR R 4 MM 4 20 1.497 REFUERZO COSTERO D 1

6 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 10 1.506 REFUERZO COSTERO I 1

7 6.401 BULÓN 14x116 COLGADOR RASTRA 4 21 207414-1 MUELLE TRACCIÓN MARCAFILAS 2001 2 8 6.379 TUBO 30x30x3x850 COLGADOR RASTRA

(MULTISEM Y SX) 2 22 00.373 REFUERZO SOPORTE RASTRA D 1

9 6.381 COLGADOR DESLIZANTE 520 MM 99

(MULTISEM Y SX) 2 00.503 REFUERZO SOPORTE RASTRA I 1

10 207404 CABLE 6x7+1 GALVANIZADO D. 4 MM S/MÁQ 23 6.385 SOPORTE RASTRA 99 D S/MÁQUINA

11 1.124 BULÓN 16x123 COLGADOR RASTRA 2 6.390 SOPORTE RASTRA 99 I S/MÁQUINA

12 6.013 BULÓN 14x86 COLGADOR RASTRA 2

13 6.014 BULÓN 16x93 TIRANTE RASTRA 2

14 154021 CONTRATUERCA DIN 936 M-10/100 C5 ZN 8/16 15 207404 CABLE 6x7+1 GALVANIZADO D. 4 MM S/MÁQ

(6)

(7)

SEMBRADORA DISCOS. COSTERO IZQUIERDO / 02

2 1.1118 AGITADOR 2580 (SD-2F-25-M) 1 25 1.1193 POSTIZO I BRAZO SD 1

3 201026 PASADOR HUECO DIN 1481 7x40 1 26 102129 TORNILLO DIN 931 M-8x65 C8.8 1

4 1.303 ENGRANE VARIADOR Z-18 MULTISEM 1 27 216018 RUEDA COMPLETA 5.00x15" TR. ATAQUE

94 1

5 00.565 VARIADOR BAÑO ACEITE 1 28 110002 TORNILLO ROSCA CHAPA DIN 7976 4,8x13 1 6 1.119 CASQUILLO EXAGONAL VARIADOR 17 1 29 152002 TUERCA DIN 934 W-1/4" C5 4

7 201010 PASADOR HUECO DIN 1481 6x40 1 30 1.457 ENVOLVENTE CADENA VARIADOR 1

8 207475 CADENA 08B1 117 PASOS ABIERTA 1 31 207073 ENGRASADOR 45º 1/8 GAS 1

9 102139 TORNILLO DIN 931 M-8x55 C8.8 1 32 105002 TORNILLO C/REDONDA DIN 86 W-1/4"x15 4

10 202004 ARANDELA PLANA DIN 125 M-10 1 33 1.611 ENVOLVENTE CADENA SXM-2F 1

11 1.097 CASQUILLO SOPORTE RUEDA TENSOR 1 12 213008 CASQUILLO NYLON TENSOR CADENA PM 1 13 202003 ARANDELA PLANA DIN 125 M-10 1 14 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE 1

15 1.539 MANGUETA 45x272 SD-2F 1

16 1.424-1 ENGRANE BUJE I MULTISEM 98 1

17 200015 RODAMIENTO 6207 1

18 200020 RODAMIENTO 6206 1

19 1.272 BUJE I 85 MM 98 1

20 151014 TUERCA DIN 934 M-24/200 C8 1

21 207061 TAPACUBO 62 MM 1

22 1.411-1 CASQUILLO SEPARADOR VARIADOR 1 23 103043 TORNILLO DIN 912 M-8x65 C8.8 1

(8)

(9)

SEMBRADORA DISCOS. COSTERO DERECHO / 02

2 152002 TUERCA DIN 934 W-1/4" 2 25 207073 ENGRASADOR 45º 1/8 GAS 1

3 00.092 PLATO COJINETE AGITADOR 1 26 1.409 BUJE RETÉN 85 MM 98 1

4 200037 CASQUILLO ANTIFRICCIÓN AGITADOR 1 27 200020 RODAMIENTO 6206 1

5 151001 TUERCA DIN 934 M-6 C8 2 28 151014 TUERCA DIN 934 M-24/200 C8 1

6 1.1188 EJE DISTRIBUIDOR SD-2F-25 2660 18 1 29 207061 TAPACUBO 62 MM 1

7 154011 TUERCA DIN 934 W-1/4" C5 ZN 2 30 1.1188 EJE DISTRIBUIDOR SD-2F-25 2660 18 1

8 1.1192 POSTIZO D BRAZO SD 1 31 1.883 CASQUILLO TOPE EJE DISTRIBUIDOR 1

9 207397 REMACHE 5x8 ALUMINIO 4 32 154019 CONTRATUERCA DIN 936 M-8 C5 ZN 1

10 216018 RUEDA COMPLETA 5.00"15" TR. ATAQUE

94 1 33 104001 TORNILLO DIN 933 M-8x16 C8.8 ZN 1

11 105002 TORNILLO C/REDONDA DIN 86 W-1/4"x15 2 34 1.269 TRAMPILLA BOCA METÁLICA MULTISEM 1/BOCA 12 1.299 SOPORTE RODAMIENTO EJE

DISTRIBUIDOR 1 35 207337

MUELLE TRAMPILLA BOCA METÁLICA

MULTISEM 1/BOCA

13 102002 TORNILLO DIN 933 M-6x30 C8.8 2 36 207341 DISTRIBUIDOR BOCA MULTISEM 1/BOCA

14 200012 RODAMIENTO 6202 ZZ 1 37 1.872 BOCA METÁLICA MULTISEM S/MÁQ

15 207276 ANILLO SEGURIDAD EJES DIN 472 INT 35

MM 1 38 207265 LENGÜETA BOCA PRECISIÓN 1/BOCA

16 104021 TORNILLO C/REDONDA DIN 86 W-1/4"x15

ZN 2 39 207262 SOPORTE LENGÜETA 1/BOCA

17 1.301 ESCALA GRADUADA MULTISEM 1 40 207264 MUELLE CINCADO BOCA GRANO 1/BOCA

18 201004 PASADOR HUECO DIN 1481 5x26 1 41 207263 TORNILLO, TUERCA Y ARANDELA BOCA 1/BOCA 19 1.587 PALANCA REGULACIÓN LENGÜETAS SD 1 42 207474 DISTRIBUIDOR BOCA MULTISEM

ESTRECHO 1/BOCA

20 00.158 TORNILLO RUEDA M-14/150 ZN 5

21 1.539 MANGUETA 45x272 SD-2F 1

22 207286 ANILLO SEGURIDAD EJES DIN 472 INT 72

MM 1

23 207306 RETÉN 45x72x10 1

(10)

(11)

VARIADOR DE VELOCIDAD

Nº CÓDIGO DENOMINACIÓN CANTIDAD

1 207313 POMO BLOQUEO PALANCA DOSIFICACIÓN 1

2 00.586 FLECHA REGULACIÓN CONJUNTO 1

3 00.581 ESCALA VARIADOR SERIGRAFIADA 1

4 00.585 SECTOR REGULACIÓN 1

5 201009 PASADOR HUECO DIN 1481 6x30 1

6 104045 TORNILLO DIN 933 M-6x15 C8.8 ZN 12

7 207374 TAPÓN VARIADOR (ABAJO) 1

207486 TAPÓN VARIADOR LLENADO (ARRIBA) 1

8 00.613 TAPA VARIADOR C/TUERCA 1

9 104066 TORNILLO DIN 603 M-8x40 C5.6 ZN 1

10 207375 INDICADOR NIVEL VARIADOR 1

11 00.577 PLACA RODADURA CONJUNTO 1

12 207417 ANILLO TÓRICO 15,1x2,7 2

13 207377 ARANDELA ANTIFRICCIÓN 36x20x1,5 1

14 00.609 EJE RUEDA LIBRE 1

15 00.610 SEPARADOR BIELA 2

16 1.312 BIELA RUEDA LIBRE 3

17 00.582 SOPORTE BIELA 3

18 154013 TUERCA DIN 934 M-6 C8 ZN 12

19 203022 ARANDELA GROWER DIN 7980 M-6 ZN 12

20 00.576 EJE LEVAS 1

21 217002 MUELLE TENSOR BIELA VARIADOR 99 3

22 00.612 CAJA VARIADOR C/TUERCAS 1

23 00.583 RUEDA PLÁSTICO 3 24 213015 LEVA PLÁSTICO 3 25 207376 CHAVETA 6x6x60 1 26 207165 REMACHE 4,8x21 ACERO 2 27 207371 RETÉN 20-35-7 2 28 207372 RETÉN 30-47-10 2

(12)

(13)

BORRAHUELLAS SEMBRADORA DISCOS / 02

Nº CÓDIGO DENOMINACIÓN CANTIDAD

1 1.1226 TUBO 50x50x4x430 C/TRAVESAÑO 1 2 3.012 ABARCÓN AMARRE 2 3 154007 TUERCA DIN 934 M-16 C8 ZN 4 4 1.1123 ANCLAJE A CHASIS S.D. 1 5 151010 TUERCA DIN 934 M-16 C8 1 6 102052 TORNILLO DIN 933 M-16x40 C8.8 1 7 107004 TORNILLO DIN 608/934 M-10x40 C6.8 4 8 151006 TUERCA DIN 934 M-12 C8 2 9 102037 TORNILLO M-12/150x55 C8.8 2

10 0.066 BRIDA AMARRE ESCUADRA 2

11 208050 BRAZO CURVO 20x20 B-H TABLA 2
