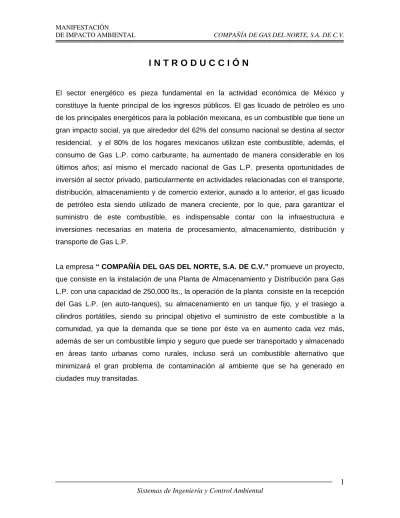

1 I N T R O D U C C I Ó N

El sector energético es pieza fundamental en la actividad económica de México y constituye la fuente principal de los ingresos públicos. El gas licuado de petróleo es uno de los principales energéticos para la población mexicana, es un combustible que tiene un gran impacto social, ya que alrededor del 62% del consumo nacional se destina al sector residencial, y el 80% de los hogares mexicanos utilizan este combustible, además, el consumo de Gas L.P. como carburante, ha aumentado de manera considerable en los últimos años; así mismo el mercado nacional de Gas L.P. presenta oportunidades de inversión al sector privado, particularmente en actividades relacionadas con el transporte, distribución, almacenamiento y de comercio exterior, aunado a lo anterior, el gas licuado de petróleo esta siendo utilizado de manera creciente, por lo que, para garantizar el suministro de este combustible, es indispensable contar con la infraestructura e inversiones necesarias en materia de procesamiento, almacenamiento, distribución y transporte de Gas L.P.

La empresa “ COMPAÑÍA DEL GAS DEL NORTE, S.A. DE C.V.” promueve un proyecto, que consiste en la instalación de una Planta de Almacenamiento y Distribución para Gas L.P. con una capacidad de 250,000 lts., la operación de la planta consiste en la recepción del Gas L.P. (en auto-tanques), su almacenamiento en un tanque fijo, y el trasiego a cilindros portátiles, siendo su principal objetivo el suministro de este combustible a la comunidad, ya que la demanda que se tiene por éste va en aumento cada vez más, además de ser un combustible limpio y seguro que puede ser transportado y almacenado en áreas tanto urbanas como rurales, incluso será un combustible alternativo que minimizará el gran problema de contaminación al ambiente que se ha generado en ciudades muy transitadas.

(2)

2

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL

RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1. PROYECTO

Elaborar e insertar en éste apartado un croquis (tamaño doble carta), donde se señalen las características de ubicación del proyecto, las localidades próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, vías de comunicación y otras que permitan su fácil ubicación.

Se anexa carta topográfica de INEGI, 1:50 000 de San Luis, Baja California y la imagen satelital del buscador de google en la página http://earth.google.com. Se puede ver estas dos imágenes en el Anexo de croquis de localización.

I.1.1 Nombre del proyecto

Instalación de una Planta de Almacenamiento y Distribución para Gas L.P.

I.1.2 Ubicación del proyecto

(Calle, número o identificación postal del domicilio, colonia, código postal, localidad, municipio o delegación, entidad federativa).

Esta planta estará ubicada #2300, lote 32, manzana 00, calle camino vecinal, Km 2.0 límite municipal, municipio de Playas de Rosarito, Estado de Baja California.

I.1.3 Tiempo de vida útil del proyecto

• Duración total (incluye todas las etapas)

La construcción de la Planta de Almacenamiento y Distribución para Gas L.P. está contemplado a efectuarse en un período máximo de seis meses desde la preparación del sitio hasta la construcción y desmantelamiento de las obras provisionales. En lo que respecta a la vida útil del proyecto se pretende que este sea de 40 años, dependiendo en gran parte de la demanda del combustible en la zona.

• En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación

El proyecto se va a construir en un período de seis meses, que contempla la preparación del sitio, la construcción de las instalaciones necesarias para la operación del proyecto y el desmantelamiento de las obras provisionales en una sola etapa.

(3)

3

1.1.4 Presentación de la documentación legal:

Se presentan los siguientes documentos:

• Constitución de la Sociedad “Compañía de Gas del Norte” • Poder Legal del Representante Legal.

• Titulo de Permiso de Distribución mediante planta de Almacenamiento para Distribución de Gas L.P.

• RFC

• Contrato de Arrendamiento • Opinión Técnica de Uso de Suelo

(4)

4

I.2 Promovente

I.2.1 Nombre o razón social

Para el caso de personas morales deberá incluir copia simple del acta constitutiva de la empresa y, en su caso, copia simple del acta de modificaciones a estatutos más reciente.

“COMPAÑÍA DE GAS DEL NORTE, S.A. DE C.V.”

I.2.2 Registro federal de contribuyentes del promovente

I.2.3 Nombre y cargo del representante legal Anexar copia certificada del poder respectivo en su caso.

I.2.4 Dirección del promovente o de su representante legal

Para recibir u oír notificaciones. Calle, número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa.

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

(5)

5

1.3 Responsable de la elaboración del estudio de impacto ambiental

I.3.1 Nombre o Razón Social

Sistemas de Ingeniería y Control Ambiental

I.3.2 Registro federal de contribuyentes o CURP

I.3.3 Nombre del responsable técnico del estudio

Registro federal de contribuyentes o CURP. Número de cédula profesional.

I.3.4 Dirección del responsable técnico del estudio

Calle y número exterior, número interior o número de despacho, o bien, lugar o rasgo geográfico de referencia en caso de carecer de dirección postal. Colonia o barrio, código postal, municipio o delegación, entidad federativa, teléfonos (incluir la clave actualizada de larga distancia), fax y correo electrónico.

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

(6)

6

DESCRIPCIÓN DEL PROYECTO

II.1. Información general del proyecto

II.1.1 Naturaleza del proyecto

Como resultado de la apertura comercial que ha venido llevando a cabo el gobierno federal de México para mejorar o resolver las estructuras de producción y/o servicios que genera el país en su conjunto, incluyendo aquellas inscritas en el ámbito estatal, se ha abierto la posibilidad de crear infraestructura que complemente o cubra los requerimientos de servicio que demanda la población.

El consumo de combustibles se encuentra asociado con las actividades de la población y el comportamiento de la economía del país. A nivel mundial, el Gas L.P. como fuente de combustible se encamina a ser una alternativa líder en el mercado, puesto que, el Gas L.P. por ser una energía de alto rendimiento

,

llega donde otras energías no llegan, sin necesidad de altas inversiones e instalaciones de transporte de energía, además, la versatilidad del Gas L.P. hace que sea ideal para una infinidad de usos en los sectores:

Residencial Comercial Turístico Industrial Agropecuario

FIGURA 1. Prospectiva del mercado de Gas Licuado 2003-2012. PEMEX.

COMPAÑÍA DE GAS DEL NORTE, S.A. DE C.V. es una empresa cuyo giro principal es el almacenamiento y distribución de Gas L.P. a todos los usuarios que así lo requieran. La empresa proyecta instalar una Planta de Almacenamiento y Distribución para Gas L.P. con una capacidad de 250,000 litros de agua, contenidos en un tanque de almacenamiento.

(7)

7

Esta Planta de Almacenamiento y Distribución para Gas L.P. será un sistema fijo y permanente, que mediante las instalaciones apropiadas permitirá el trasvase o trasiego y manejo seguro del Gas L.P. La empresa garantizará la distribución segura de Gas L.P., a través de pipas y cilindros portátiles, suministrando a los usuarios que lo requieran, siendo aprovechado principalmente en actividades industriales y domésticas.

En esta instalación no se realizarán procesos de transformación, adición de sustancias o acondicionamiento del Gas L.P. únicamente se almacenará y se pasará el combustible de un tanque hacia otro.

Las principales áreas donde se manejará el combustible Gas L.P. son: 1. Recepción de semiremolques

2. Suministro de autotanques 3. Tomas de suministro 4. Tomas de recepción 5. Muelle de llenado

II.1.2. Selección del sitio. Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.

Para la definición del proyecto se tomaron en consideración los siguientes criterios:

Criterios ambientales.

• Evitar intersecciones en áreas naturales protegidas. No se interactúa con áreas naturales protegidas.

Criterios ecológicos.

• Los señalados en la Ley General del Equilibrio Ecológico y Protección al Ambiente, sus reglamentos y sus Normas Oficiales.

• Cumplir con la NOM-001-SEDG-1996, la cual indica el diseño y construcción de las plantas de almacenamiento, con la finalidad de seguir, prevenir y controlar las acciones referentes al establecimiento de la misma, así como adicionar otros mecanismos de seguridad.

Criterios técnicos.

• Que no existieran líneas de alta tensión que cruzaran el predio, ya sea aéreas o por ductos bajo tierra.

(8)

8

• Que no existieran ductos conductores de gas o de derivados petrolíferos cruzando el predio.

• Que las actividades o uso del suelo en las colindancias fueran compatibles con las actividades de la planta.

Criterios económicos.

• Los servicios que ofrecerá (Gas L.P.) a las comunidades cercanas, además de ofrecer fuentes de empleo temporal y permanente en la zona.

Criterios sociales.

• Lo especificado en el Programa de Ordenamiento del Estado de Baja California para propiciar el desarrollo planificado de la zona.

• Evitar lugares históricos, monumentos, zonas habitacionales, áreas de vida silvestre y de recreo.

II.1.3 Ubicación física del proyecto y planos de localización

A. Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales (incluyendo las de las obras y/o actividades asociadas y de apoyo, incluso éstas últimas, cuando se pretenda realizarlas fuera del área del predio del proyecto) y colindancias del o de los sitios donde será desarrollado el proyecto:

El proyecto se ubicara en #2300, lote 32, manzana 00, calle camino vecinal, Km 2.0 límite municipal, municipio de Playas de Rosarito, Estado de Baja California.

El predio donde se instalará la Planta de Almacenamiento de Gas L.P. se localiza en las coordenadas geográficas:

Latitud Norte: 32º 21’ 59‘’ Longitud Oeste: 116º 59’ 46‘’ Altitud: 200 msnm

Los datos fueron tomados por un Geoposicionador modelo Color Track marca Magellan, Datum WGS84. Se anexa carta topográfica de INEGI, 1:50 000 de San Luis Baja California y la imagen satelital del buscador de google en la página http://earth.google.com.

(9)

9

B). Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio.

Se presenta croquis de la distribución del equipo a instalarse, para mayor precisión consultar el plano civil, así como los proyectos mecánico, eléctrico, sistema contra incendio y planométrico.

El único tipo de obra temporal, será una caseta para el almacenamiento de material de construcción, así mismo podrá ser habitada por un velador y una letrina portátil que se retirará en cuanto se finalice la construcción del proyecto.

II.1.4. Inversión requerida

A) Reportar el importe total del capital requerido (inversión + gasto de operación), para el proyecto

Se estima que la inversión será de $6,500,000.00 (seis millones quinientos mil pesos mn) B) Precisar el periodo de recuperación del capital, justificándolo con la

memoria de cálculo respectiva

La recuperación del capital se estima para un periodo aproximado de 40 meses.

C) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación

Entre las medidas de prevención que comprende el proyecto se considera el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación por lo que se estima una inversión de $500,000.00.

II.1.5 Dimensiones del proyecto

Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:

a) Superficie total del predio (en m2).

De acuerdo al contrato de arrendamiento se otorga al C.P. Oscar Arturo Orihuela Moreno la porción de 40,000 m2 de terreno dentro del predio identificado como parcela #32 del Ejido Plan Libertador con una superficie total de 35-69-40.67 hectáreas ubicadas en #2300, lote 32, manzana 00, calle camino vecinal, Km 2.0 limite municipal. Municipio Playas de Rosarito, Baja California.

El terreno arrendado será destinado exclusivamente como Planta de Almacenamiento de Gas L.P. el cual tendrá una superficie de 9082,89 m2

(10)

10

b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.

La zona se encuentra impactada por las actividades de ganadería que se han llevado a cabo en la zona de estudio, así que, no se a afectará ninguna superficie con vegetación primaria. De acuerdo al proyecto civil, la Planta de Almacenamiento de Gas L.P., ocupará una superficie 9082,89 m2

c) Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.

La superficie de las obras permanentes es de 9082.89 m2 (Ver plano civil en Anexos de planos).

Descripción de áreas Superficie m2

Planta de almacenamiento de Gas L.P. 9082.89

Área de almacenamiento 502.60 Muelle de llenado 72.00 Construcciones (oficinas, sanitarios, etc.) 100.00

Cisterna 50.00 Estacionamiento 5,427.00 Área de circulación 8,158.29

Esta información se ajustará con la siguiente variante.

a) Para proyectos puntuales se deberá proporcionar la superficie total del predio y de la obra o actividad.

La empresa empleará de su terreno total, una superficie de 9082,89 m2 para obras permanentes.

(11)

11

II.1.6 Uso actual del suelo y/o cuerpo de agua en el sitio del proyecto y en sus colindancias

El proyecto se localiza en#2300, lote 32, manzana 00, calle camino vecinal, Km 2.0 límite municipal, municipio de Playas de Rosarito, Estado de Baja California. En base al diseño civil y visitas al predio, las colindancias del terreno que ocupará el proyecto son las siguientes:

Al Noreste, en 102.90 metros, con terreno propiedad de la empresa Compañía de Gas del Norte S.A. de C.V.

Al Sureste, en 83.88 metros, con terreno propiedad de la empresa Compañía de Gas del Norte, S.A. de C.V.

Al Noroeste, en 93.88 metros, con terreno propiedad de la empresa Compañía de Gas del Norte, S.A. de C.V.

Al Suroeste, en 112,90 metros, con terreno propiedad de la empresa Compañía de Gas del Norte, S.A. de C.V.

Es importante mencionar que el proyecto no atraviesa por áreas de interés de conservación ecológica o áreas naturales protegidas. De acuerdo a la visita de campo se observó lo siguiente:

Al Norte se localiza terrenos sin actividad, se caracteriza por ser un terreno accidentado con algunos manchones o relictos de vegetación característico de matorral Xerofilo principalmente sobra la cañada conocida como Aguajito.

Al Sur se localiza un camino de terracería como camino principal que conduce al terreno donde se instalará el proyecto.

Al Oeste se encuentra el municipio de Playas de Rosarito a 2km aproximadamente. Al Este se localiza un relleno sanitario al aire libre ubicado a aproximadamente desde el sitio del proyecto a 2km de distancia.

Al menos en un radio de 1000 mts desde el sitio de proyecto, no se localizan cuerpos de agua permanentes que se utilicen como fuente de abastecimiento para consumo humano o para alguna actividad productiva o recreativa.

(12)

12

• Usos de suelo

En base al oficio 1073 US/788/2005, emitido por el Departamento de Uso de Suelo Subdirección de Control Urbano del H. Ayuntamiento Municipal de Playas de Rosarito, se da a conocer que una vez analizados los lineamientos del Programa de Desarrollo Urbano del Centro de Población de Playas de Rosarito, Baja California (2000-2020), publicado en el Periódico Oficial del Estado de Baja California el 29 de junio del 2001; la zona de interés se encuentra dentro del sector denominado Plan Libertador, el cual se caracteriza por ser una zona accidentada, considerando su crecimiento condicionado, los usos de suelo predominantes son habitacional e industrial, aun que también se cuenta con equipamiento y comercio.

Por lo que esta misma Dirección determinó que es factible el uso de suelo propuesto para la instalación de una Planta de Almacenamiento de Gas L.P. condicionado en los puntos citados en tal oficio. Ver en Anexos de Aspectos Legales.

• Usos de los cuerpos de agua

En ninguna de las áreas circundantes al proyecto, dentro de un radio de 200 m no se encuentra algún cuerpo de agua superficial que pudiera ser afectado por la instalación u operación del proyecto. Así mismo, durante las etapas de construcción y operación, la empresa no empleará ningún cuerpo de agua, ya que su abastecimiento se realizará a través de la contratación de pipas que cuenten con la autorización correspondiente.

• En caso de que para la realización del proyecto se requiera el cambio de uso de suelo.

No se requiere cambio de uso de suelo ya que el predio se encuentra dentro los límites del uso habitacional con densidad baja de acuerdo al Programa de Desarrollo Urbano del Centro de Población de Playas de Rosarito, Baja California (2000-2020), así mismo, las actividades de pastoreo que se realizan en la zona, se observa que el 100 %, de la superficie del predio no presenta cubierta vegetal.

II.1.7 Urbanización del área y descripción de servicios requeridos

Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas). Los servicios públicos que se otorgan por el municipio son: agua potable, energía eléctrica, recolección de basura y limpieza de las vías públicas, pavimentación, servicio colectivo de taxis, entre otros. En cuanto a comunicación telefónica se puede contar con este servicio desde comunicación local, de larga distancia nacional e internacional.

El acceso al predio es a través de un camino de terracería que viene desde la cabecera municipal y que dirige hasta el predio, siendo este el camino principal de la Planta de Almacenamiento de Gas L.P.

(13)

13

En el sitio de proyecto, actualmente no se cuenta con ningún servicio básico instalado, sin embargo se tiene la factibilidad de dotación de servicio de energía eléctrica en el municipio de Playas de Rosarito por parte de la Comisión Federal de Electricidad (CFE), por lo que, se realizará un contrato con la CFE para el suministro de energía eléctrica. El agua necesaria para las distintas etapas de desarrollo del proyecto será abastecida en pipas. Durante la construcción del proyecto se contara con una letrina portátil para el manejo de las aguas residuales, el manejo y tratamiento de las aguas residuales que se generarán durante la vida útil de la Planta de Almacenamiento de Gas L.P. se realizará mediante la conducción de estas a una fosa séptica con pozo de absorción para su disposición final tal y como se muestra en el plano civil.

En el caso de la telefonía se contratara con la compañía que presta sus servicios, existiendo disponibilidad de líneas en la zona.

II.2 Características particulares del proyecto

Se recomienda que se ofrezca información sintetizada de las obras principales, asociadas y/o provisionales en cada una de las etapas que se indican en esta sección, debiendo destacar las principales características de diseño de las obras y actividades en relación con su participación en la reducción de las alteraciones al ambiente (tomar en consideración las tablas 1 y 2).

Como anteriormente se ha mencionado, el proyecto consiste en la construcción y operación de una instalación para el almacenamiento y posterior distribución y comercialización de Gas L.P. El tipo de la actividad que se realizará en la planta proyectada será comercial. El único proceso que se llevará a cabo en la instalación será el de trasiego de gas de un recipiente a otro.

(14)

14

II.2.1 Programa general de trabajo

El programa de actividades considera principalmente la instalación del proyecto, estas actividades se estiman en un tiempo aproximado de 6 meses partiendo del mes de Mayo de 2007 a Octubre de 2007. PROGRAMA DE TRABAJO Meses 1 2 3 4 5 6 7 CONCEPTO SEMANAS AÑOS 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 ₁₀ ₂₀ ₃₀ ₄₀

PREPARACIÓN DEL SITIO

Despalme del terreno

Trazo, Cortes, nivelación, rellenos

Compactación sobre terreno natural

CONSTRUCCIÓN

Construcción de cisterna.

Construcción de barda perimetral

Construcción de área de

almacenamiento.

Instalación de tanques.

Habilitación de instalaciones (tuberías)

Construcción de muelle de llenado

Habilitación de equipo para gas

Cimentación p/oficinas y construcción

Tendido de drenaje.

Colocación de bombas

Colocación de compresor

Tendido de red contra incendio.

Electrificación

Tendido de pavimentación

Pruebas.

Desmantelamiento de infraestructura provisional

OPERACIÓN Y MANTENIMIENTO

Inspección y vigilancia de las

instalaciones, reparaciones, pruebas de

corrosión, presión

Cambios de equipo

ABANDONO

Retiro y desmantelamiento del equipo

(15)

15

II.2.2 Preparación del sitio

Se recomienda que en éste apartado se haga una descripción concreta y objetiva de las principales actividades que integran esta etapa, señalando características, diseños o modalidades. Las actividades que se tienen planeadas en esta etapa del proyecto, están enfocadas en la preparación del sitio para la posterior operación del equipo.

Las actividades de preparación del sitio incluyen:

¾ Limpieza. ¾ Trazo ¾ Despalme

¾ Nivelación del terreno.

¾ Compactación sobre el terreno natural.

Los trabajos de preparación se realizarán como se describen a continuación:

Limpieza del terreno.

Para proceder al inicio de la construcción es necesario dejar el terreno lo más libre posible de basura para dejar la superficie lista para efectuar los trazos necesarios, los cuales serán marcados en base al proyecto arquitectónico.

Debido a que en el sitio de estudio ha sufrido una intensiva actividad ganadera, la vegetación primaria ha sido eliminada en un 100%, por lo que, no se requiere el desmonte de vegetación.

Trazo

Es importante mencionar que durante el trabajo de preparación del sitio se realizará un trazo con topógrafo, para indicar los niveles proyectados, y la demarcación del área donde se instalarán las bases para el tanque de almacenamiento, muelle de llenado, oficina, cisterna, área de circulación interior.

Despalme.

El despalme consiste en excavar aproximadamente 20 cm. del suelo, mediante maquinaria, desalojando la capa superficial del terreno, que por sus características no sea adecuada para la construcción o cualquier otro material objetable que el Residente de Obra considere inapropiado para la construcción de la obra.

(16)

16

El despalme se llevará a cabo en la parte donde este el trazo de las obras permanentes. Nivelación del terreno.

Esta actividad impacta gravemente al suelo, ya que modifica la estructura típica del mismo, además esta estrechamente relacionada con la compactación del suelo, el cual modifica la estructura física, fisicoquímica y química del elemento, repercutiendo al mismo tiempo en la recarga de acuíferos.

Compactación del terreno natural.

Este factor es el más susceptible a ser impactado para el recurso suelo, por el cambio que sufre por las actividades de nivelación, construcción y pavimentación que altera sus características y atributos particulares

II.2.3 Descripción de obras y actividades provisionales del proyecto

Es importante que en este apartado se incluya una descripción completa pero resumida de las principales obras.

Solamente se necesitará de una bodega temporal para el almacenamiento del material y equipo de construcción, así como, la instalación de un sanitario portátil.

Se recomienda instalar una oficina móvil (remolque) al comienzo de los trabajos de construcción para llevar a cabo la dirección de la obra desde ese lugar.

II.2.4 Etapa de construcción

En este rubro se describirá al menos lo siguiente: obras permanentes, asociadas y sus correspondientes actividades de construcción, de ser el caso, tanto sobre tierra firme como en el medio acuático.

Se pretende instalar una Planta de Almacenamiento y distribución para Gas L.P., con una capacidad de almacenamiento de 250,000 litros.

Dicho almacenamiento se llevara a cabo mediante la instalación de 1 tanque cilíndrico tipo planta para el almacenamiento de gas en estado líquido.

Aunado a lo anterior se construirán áreas de oficinas, área de almacenamiento, tomas de suministro, tomas de recepción, servicios sanitarios, zona de tablero eléctrico, área de estacionamiento, caseta de vigilancia.

El diseño se hizo apegándose a los lineamientos de la Ley Reglamentaria del Artículo 27 Constitucional en el ramo Petróleo, en el Reglamento de Gas Licuado de Petróleo de fecha 28 de Junio de 1999, así como la Norma Oficial Mexicana NOM-001-SEDG-1996 “Plantas de Almacenamiento para Gas L.P. – Diseño y Construcción”, editada por la Secretaría de Energía, Dirección General de Normas, publicada en el “Diario Oficial” de la Federación el día 12 de Septiembre de 1997.

(17)

17

1) Urbanización de la Planta.

Las áreas destinadas para la circulación interior de los vehículos se tendrán en terminación pavimentadas y contarán con las pendientes apropiadas para desalojar el agua de lluvia, todas las demás áreas libres dentro de la Planta se mantendrán limpias y despejadas de materiales combustibles, así como de objetos ajenos a la operación de la misma. El piso dentro de la zona de almacenamiento será de concreto y cuenta con un declive necesario del 1% para evitar el estancamiento de las aguas pluviales.

1) Edificios

a) Edificios:

Las construcciones destinadas para el cuarto de equipo contra incendio, servicios sanitarios, oficina y tablero eléctrico se localizarán por el lindero Suroeste de la Planta; los materiales con que estarán construidas serán en su totalidad incombustibles, ya que su techo será de losa de concreto, paredes de tabique y cemento con puertas y ventanas metálicas.

Las dimensiones de estas construcciones se especificarán en el plano civil de la Planta, mismo que se anexan en la memoria técnica.

b) Bardas o delimitación del predio:

El terreno general que ocupará la Planta se tendrá limitado por sus linderos Noreste, Sureste, Noroeste y Suroeste con malla ciclón en postes de ferro de 2,00 metros de altura.

c) Accesos:

Por el lindero Sureste del terreno se contará con dos accesos, uno de 7.00 metros de ancho y otro por el lado Suroeste de 6.50 metros de ancho; uno será usado para entrada y salida de los vehículos repartidores propiedad de la empresa y el otro será usado como salida de emergencia, éstas puertas en su totalidad serán metálicas.

d) Estacionamiento:

La zona destinada para el estacionamiento de los vehículos repartidores se localizará por la esquina Oeste del terreno de la Planta, estará ubicado de tal forma que la entrada o salida de cualquier vehículo a estacionarse no interfiera con la libre circulación de los demás ni afecte a los ya estacionados. El piso será de pavimento, contando con la pendiente adecuada para evitar el estancamiento de aguas de lluvia, esta Planta contará con áreas de circulación, las cuales se señalan en el plano civil.

3) Techos o cobertizos para vehículos

(18)

18

4) Talleres.

Esta Planta no contará con un taller de servicio para la reparación de vehículos, ya que éstas cuando sean necesarias se harán en un taller de la localidad.

5) Zonas de protección.

La protección de la zona de almacenamiento será de muretes de concreto con altura de 0.60 metros, las bombas y comprensor estarán instalados dentro de la misma zona de almacenamiento

6) Estudio de mecánica de suelos.

Las bases de sustentación de los tanques de almacenamiento están diseñadas en base al estudio de mecánica de suelos que en el caso más critico de resistencia del suelo se ha consolidado de 5 Ton/ m2

Las bases de sustentación de los tanques de almacenamiento se tomaron en base para su cálculo de acuerdo a las formulas en el apartado 7 de la memoria técnica.

7) Muelle de llenado.

El muelle de llenado se localizará por el lado Sureste del tanque de almacenamiento y a una distancia de 7.00 metros del mismo. Estará construido en su totalidad con materiales incombustibles; siendo su techo de lámina galvanizada sobre estructura metálica y soportada por columnas metálicas; su piso será relleno de tierra con terminación de concreto, contando éste en sus bordes con protecciones de ángulo de fierro y topes de hule para evitar su destrucción y la formación de chispas causadas por los vehículos que tengan acceso el mismo.

Además contara con una protección para la corrosión de un primario inorgánico a base de zinc y pintura de enlace primario epóxico catalizador.

Las dimensiones son las siguientes: Largo total: 6.00 m

Ancho: 12.00 m Altura del piso: 1.30 m Altura del techo: 2.70 m Superficie: 72.00 m2

8) Muelle de venta al público.

(19)

19

9) Servicios sanitarios.

a) En una sección de la construcción que se localizará por el lado Suroeste del tanque de almacenamiento se localizarán los servicios sanitarios, mismo que estarán construidos en su totalidad con materiales incombustibles y sus dimensiones se aprecian en el plano civil (Ver anexo de planos). Se contara con un servicio sanitario para el personal de la Planta que constará de tres tazas, dos mingitorios, dos lavabos y dos regaderas. Para el abastecimiento de agua se contará con una cisterna de capacidad apropiada.

b) El drenaje de las aguas negras estará construido por medio de tubos de concreto de 0.15 metros de diámetro, con una pendiente del 2% a una fosa séptica la cual se localizará por la esquina Sur del terreno de la Planta, sus características constructivas se detallan en el plano general (Ver anexo de planos).

Todos los servicios contarán con pisos impermeables y antiderrapantes, los muros estarán construidos con materiales impermeables hasta una altura de 1.50 metros para su fácil limpieza.

TANQUE DE ALMACENAMIENTO.

a) La plantara contará con un tanque de almacenamiento del tipo intemperie cilíndrico-horizontal, especial para contener Gas L.P. el cual se localizará de tal manera que cumpla con las distancias mínimas requeridas reglamentarias.

b) Se tendrá montado sobre bases de concreto de tal forma que pueda desarrollar libremente sus movimientos de contracción y dilatación.

c) Contará con una zona de protección constituida por muretes de concreto con altura de 0.60 metros.

d) El tanque tendrá una altura de 2.00 metros, medida de la parte inferior del mismo al nivel del piso terminado.

e) A un costado del tanque se tendrá una escalera metálica para tener acceso a la parte superior del mismo, también contará con una escalerilla al frente, misma que será usada para tener mayor facilidad en el uso y lectura del instrumental.

f) El tanque, escalera y pasarelas metálicas, contarán con una protección para la corrosión de un primario inorgánico a base de zinc y pintura de enlace primario epóxico catalizador.

g) El tanque instalado tendrá las siguientes características: Construido por: TRINITY INDUSTRIES DE MEXICO

(TATSA) Capacidad lts. Agua: 250 000

(20)

20

Año de fabricación: 2007 Diámetro exterior: 3 380 mm. Longitud total: 29 900 mm. Presión de trabajo: 14,06 Kg/cm2 Factor de seguridad: 4

Forma de las cabezas: Semesféricas

Eficiencia: 100%

Espesor lámina cabezas: 9,52 mm. Material lámina cabezas: SA-455 Espesor lámina cuerpo: 16,66 mm. Material lámina cuerpo: SA-612

Coples: 210 Kg/cm2

No. de serie: en fabricación

Tara: 48 921 Kg.

Además el tanque contara con accesorios que son descritos en la memoria técnico descriptiva. Ver en Anexos en Memoria de Construcción.

II.2.5 Etapa de operación y mantenimiento

Descripción del tipo de servicios que se brindarán en las instalaciones

El servicio que brindará la operación de la Planta de Almacenamiento y Distribución de Gas L.P. es el abastecimiento de combustible a industrias, comercios y casas habitación que lo requieran.

De esta manera, únicamente se requiere el trasvase de Gas L.P. del tanque cilíndrico horizontal de la empresa a auto-tanques (pipas), para posteriormente abastecerá a los demandantes.

Es de interés resaltar que el Gas L.P. sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.

(21)

21

DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO

Y DISTRIBUCIÓN DE GAS L.P. PROPIEDAD DE

:

“ C O M P A Ñ Í A D E G A S D E L N O R T E , S . A . D E C . V . ” La operación de la planta de almacenamiento y distribución de Gas L.P., será relativamente simple, ya que en ella no se tendrá ningún proceso de transformación de materiales, ni se llevará a cabo ninguna reacción química, aunque si, cambio de estado líquido a vapor por variación de presión y temperatura.

El gas l. p. sólo pasará de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios. EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVARÁ A CABO DE LA SIGUIENTE FORMA:

@ Se permitirá el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.

@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separarán y se enviaran al taller de mantenimiento, para su reparación.

@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde se colocan en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.

@ Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.

@ Los vehículos que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.

(22)

22

PROCEDIMIENTOS DE DESCARGA DE SEMIRREMOLQUES:

@ La planta recibe el gas l. p. mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,000 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).

@ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección de los tanques y están bajo trincheras en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.

PROCEDIMIENTOS DE DESCARGA:

@ Al inicio de cada turno el personal de descarga revisará el espacio disponible del tanque de almacenamiento.

@ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.

@ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.

@ Toma la lectura en por ciento del contenido, así como de la presión a la que viene.

@ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.

@ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está conectada a la tubería de mayor diámetro y color blanco.

@ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.

@ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.

@ Abrirá las válvulas tanto de líquido como de vapor del tanque de almacenamiento.

@ En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas.

(23)

23

@ Accionará el interruptor que pone a funcionar la compresora por medio de su motor eléctrico.

@ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor rotatorio (rotogage) hasta que alcance el valor de cero.

@ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.

@ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.

@ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas.

@ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.

@ Informará al operador que la unidad ha sido descargada y pueda retirarse.

Procedimiento de llenado de auto – tanque:

@

El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:

@ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.

@ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.

@ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).

@ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.

@ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.

@ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.

@ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.

(24)

24

@ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.

@ Oprime el botón energizado del motor de la bomba.

@ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.

@ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.

@ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida.

Procedimiento de llenado de cilindros portátiles.

@ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos

@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.

@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga, para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.

(25)

25 DIAGRAMA DE BLOQUES

PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L. P.

“ C O M P A Ñ Í A D E G A S D E L N O R T E , S . A . D E C . V . ”

C

CA

AP

PA

AC

CI

ID

DA

AD

D

T

TO

OT

TA

AL

L:

:

2

25

50 0,

,0

00

0 l

li

i

tr

t

ro

os

s.

.

TANQUE

DE

ALMACENAMIENTO

CAP. 250,000 LTS. DESCARGA DE REMOLQUES-TANQUE BOMBA DE LLENADO COMPRESOR

ca

p

. 250

,000 lts.

SUMINISTRO A AUTOTANQUES BOMBA DE LLENADO SUMINISTRO A MUELLE DE LLENADO

(26)

26

Otros tipos de situaciones se consideran en la descripción de fallas y cálculo de consecuencia.

IDENTIFICACIÓN DE ÁREAS PELIGROSAS Y EVENTOS DE RIESGOS.

La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada uno de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las plantas de almacenamiento y distribución de gas l. p., mismas que corresponden a los señalado en la normatividad vigente y que regulan su diseño y construcción.

ÁREAS PELIGROSAS IDENTIFICADAS

Las áreas en las que ocurre el manejo de combustible (gas l.p) de manera cotidiana y continua dentro de la planta, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.

Áreas de Almacenamiento (tanques). Área de Recepción y de Suministro. Autocarburación de vehículos de reparto.

Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro.

EVENTOS DE RIESGO.

Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una Planta de Almacenamiento y Distribución para Gas L.P.; sin embargo, la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran, así como de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.

LOS EVENTOS DE RIESGO QUE EN ESTE CASO CONSIDERAMOS SON: Fuga del combustible y formación de una nube tóxica y/o inflamable Fuego

(27)

27

Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino además lo referente al proceso de operación de la misma planta.

Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las plantas de gas, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.

IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS

Los eventos inseguros son aquellos incidentes o accidentes que con mayor frecuencia ocurren dentro de una Planta de Almacenamiento y Distribución de Gas L.P., al realizar operaciones de trasiego, en las diferentes áreas identificadas.

Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos.

EVENTOS INSEGUROS.

Los eventos inseguros identificados son:

a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.

b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción. c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro. d. Ruptura de líneas de conducción.

El orden en que se indican los eventos inseguros, no corresponden a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponden a un orden creciente o decreciente de la magnitud o severidad de los mismos.

FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN: Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento.

(28)

28

FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON:

Naturales Humanos

FACTORES NATURALES CONSIDERADOS COMO GENERADORES:

Movimientos tectónicos (sismos) Erupción volcánica

Hundimiento de tierras Inundación

FACTORES HUMANOS CONSIDERADOS COMO GENERADORES: Manejo y operación inadecuada de equipos

Descuido Negligencia Sabotaje

FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES: Falla de los sistemas y válvulas de alivio.

Falla de válvulas de no retroceso.

Falla y/o mal funcionamiento de válvulas de exceso de flujo. Falla y/o mal funcionamiento de llaves de paso y seguridad Falla de sistema contra incendios.

Estado físico de mangueras.

Respuesta del personal ante eventos inseguros o de riesgo.

Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.

(29)

29 IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS

Conforme a la “Guía para Análisis de Riesgo“ del Centro de Seguridad para

procesos de “The American Institute of Chemical Engineers“, los posibles orígenes

de accidentes Potenciales en cualquier tipo de proceso relacionado con sustancias

químicas, son las siguientes:

F

ALLAS DE CONTENCIÓN EN

:

TUBERÍAS

CONEXIONES Y UNIONES

M

ANGUERAS

TANQUE Y RECIPIENTES

F

ALLAS DE FUNCIONAMIENTO DE EQUIPOS

:

BOMBAS Y COMPRESORES

M

OTORES VÁLVULAS

E

RRORES HUMANOS

:

DISEÑO

C

ONSTRUCCIÓN OPERACIÓN MANTENIMIENTO

E

VENTOS EXTERNOS

:

CONDICIONES CLIMATOLÓGICAS

EXTREMAS.

T

EMBLORES

.

ACCIDENTES CERCANOS.

(30)

30 POSIBLE

ORIGEN

TIPO

DE

RIESGO

PROBABILIDAD

FALLAS

DE

CONTENCIÓN

EN:

RED DE TUBERÍAS (TUBERÍAS, CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TANQUE DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE

FALLAS

DE

FUNCIONAMIENTO

DE

EQUIPO:

COMPRESORES Y BOMBAS FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE

FALLAS

POR

ERRORES

HUMANOS:

DISEÑO Y CONSTRUCCIÓN (NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO DE

RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA

(31)

31

Nota: El riesgo de derrame no es considerado en el presente análisis,

ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.

Las especificaciones de diseño y construcción de la planta de almacenamiento para distribución de gas l. p., motivo del presente estudio, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.

• Tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos

La planta de almacenamiento y distribución se dedicará únicamente al almacenamiento y trasiego de Gas L.P. por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.

POSIBLE

ORIGEN

TIPO

DE

RIESGO

PROBABILIDAD

MANTENIMIENTO DE EQUIPOS E INSTALACIONES DE LA PLANTA. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA MANTENIMIENTO DE VEHÍCULOS DE TRANSPORTE DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA

FALLAS

POR

EVENTOS

EXTERNOS:

CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE

(32)

32

• Tipo de reparaciones a sistemas, equipos, etc.

Las tareas de mantenimiento preventivo y correctivo, básicamente se realizarán dentro de las mismas instalaciones de la planta de almacenamiento y distribución de Gas L.P. y estas tareas estarán centradas a los equipos mecánicos y eléctricos.

• Especificar si se pretende llevar a cabo el control de malezas o fauna nociva.

No se pretende llevar a cabo ningún control de maleza y fauna nociva, solamente se realizará el retiro de vegetación que pudiera llegar a instalarse, sin embargo, es muy poco probable, puesto que la zona donde se instalará el proyecto se encontrará asfaltado y será uno de los caminos de constante paso vehicular, creando condiciones desfavorables para el establecimiento de vegetación.

II.2.6 Descripción de las obras asociadas al proyecto

No existirán obras asociadas.

II.2.7 Etapa de abandono del sitio

Describir el programa tentativo de abandono del sitio, enfatizando en las medidas de rehabilitación, compensación y restitución.

Con respecto a la etapa de abandono del sitio, todos los equipos, estructuras y dispositivos instalados en la Planta de Almacenamiento de Gas L.P. se removerán para ser localizados en otro sitio, o para ser almacenados, sin embargo, dicho predio podrá ser utilizado con cualquier otro fin comercial o de servicios una vez que se realice el desmantelamiento de la Planta de Almacenamiento.

La limpieza del sitio será la última actividad durante esta etapa, deberá consistir en remover todos los materiales y residuos que puedan generarse hasta dejar despejada el área.

El programa está condicionado a la vida útil del proyecto, en dado caso, si deja de funcionar el proyecto, tendrá que ser desmantelado, o lo que en su momento se designe por la autoridad competente.

De acuerdo a lo anterior, deberá dar cumplimiento a los siguientes requerimientos:

Presentar un programa calendarizado, aprobado por la autoridad competente que en su momento lo requiera.

Cumplir con los lineamientos con respecto al retiro del tanque de almacenamiento de Gas L.P.

(33)

33

Todos los residuos peligrosos generados en el desmantelamiento de la

infraestructura del proyecto (planta de almacenamiento), se manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.

El responsable de la planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente.

II.2.8 Utilización de explosivos

No aplica

II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera

Emisiones a la atmósfera:

Las emisiones a la atmósfera, serán gases y polvos ocasionados durante las obras de construcción, por la utilización de equipo y el movimiento de los camiones. Estas emisiones serán mínimas, ya que solo será por periodos cortos durante el día. El proveedor de la maquinaria deberá contar con un programa de mantenimiento preventivo y correctivo.

Residuos sólidos:

En general, la construcción de la Planta de Almacenamiento de Gas L.P. generará: pedacería de cimbra y madera, cartón de empaques, sacos vacíos de cemento y cal, pedacería de PVC, varilla, alambre y fierros, envolturas de alimentos y residuos de éstos. Por otra parte se generará escombro, producto de nivelaciones, mismo que será aprovechado como relleno.

Los residuos domésticos de desecho serán principalmente los generados por los empleados y que deberán ser recolectados al final de cada jornada de trabajo y depositados en tambos metálicos de 200 litros, rotulados con la leyenda "BASURA”. Es importante que se debe estimar la cantidad, tipo y capacidad de recipientes para el almacenamiento de los residuos de acuerdo con la cantidad de personas que laboren en el proyecto y los servicios existentes.

(34)

34

Con respecto a los residuos de construcción generados, se buscará minimizar, separar y clasificarlos para buscar su reciclaje, reutilizar o comercializar con empresas dedicadas a esta actividad; el resto serán enviados al servicio de limpia municipal. Se instalarán contenedores o depósitos específicos y con tapa para la recolección de los estos residuos generados.

Residuos peligrosos:

Durante la construcción no se generarán residuos peligrosos derivados del mantenimiento de vehículos, ya que el mantenimiento de los vehículos utilizados para la construcción, será responsabilidad de los prestadores de servicios contratados. Sin embargo, en caso de que se generen, serán almacenados temporalmente en un sitio que cumpla con los requisitos mínimos, transportándose a la brevedad posible a un sitio de disposición adecuado, de acuerdo a la normatividad vigente.

La empresa cumplirá en todo momento con lo establecido en la Ley General del Equilibrio Ecológico y la Protección al Ambiente y su Reglamento en Materia de Residuos Peligrosos, así como con las Normas Oficiales Mexicanas aplicables en materia ecológica.

Residuos líquidos.

En cuanto a las aguas residuales generadas serán de carácter doméstico por el personal requerido durante la construcción del proyecto. Será instalado 1 baño portátil, este servicio será contratado en la región y la empresa contratada se hará cargo del mantenimiento de los sanitarios.

II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos

Residuos Sólidos.

Es recomendable establecer un contrato de recolección de residuos con el sistema de limpia del municipio, principalmente para evitar la contaminación de las zonas cercanas, evitar la generación de malos olores y la presencia de fauna indeseable. A partir del inicio de las actividades de construcción, se recomienda que se establezca este contrato de recolección con el organismo antes mencionado, a fin de superar conflictos por contaminación de residuos sólidos.

Respecto a los desechos que se generen durante la construcción estos serán depositados en contenedores de metal con tapa, seleccionando aquella de origen orgánico, inorgánico y de construcción o industrial. Después serán transportados al basurero municipal, realizándose dicha actividad periódicamente durante el tiempo que dure la construcción.

(35)

35

Residuos líquidos.

Se instalará una letrina móvil para los servicios sanitarios, dando mantenimiento adecuado a las mismas mediante la contratación con una empresa prestadora de estos servicios durante la construcción del proyecto.Estas instalaciones deberán cumplir con la normatividad ecológica y sanitaria en vigor, retirando periódicamente dichos desechos y dándoles una disposición final adecuada, a través de la empresa propietaria de las letrinas portátiles.

Esto con el fin de evitar la generación de malos olores y posibles trastornos a la salud. Con respecto al manejo y disposición de aguas negras cuando se encuentre en función el proyecto, de acuerdo a la memoria técnica se verterán a una fosa séptica, no obstante se sugiere que el manejo y disposición de estos residuos líquidos sea a través del sistema operador de servicios de agua potable y alcantarillado del Municipio de Playas de Rosarito.

(36)

36

III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DEL USO DE SUELO

• Los Planes de Ordenamiento Ecológico del territorio (POET) decretados. Con base en estos instrumentos deben describirse las Unidades de Gestión Ambiental (UGA) del POET en las que se asentará el proyecto.

Programa de Ordenamiento Ecológico del Estado de Baja California, 2005.

El Programa de Ordenamiento Ecológico del Estado de Baja California, publicado en el Periódico Oficial del Gobierno de dicha entidad el 21 de octubre de 2005, es el instrumento regulador de la política ambiental que asegura un desarrollo sustentable, mediante la implementación de lineamientos ambientales, controles y restricciones en la realización de las actividades de observancia general y obligatoria para todos los particulares, y de acuerdo con los lineamientos considerados en dicho programa de ordenamiento.

Su objetivo principal es establecer un instrumento técnico normativo como base general en la aplicación de la política ecológica para alcanzar un desarrollo sustentable en el Estado de Baja California.

Entre sus objetivos generales señala los siguientes:

• Identificar las aptitudes y capacidades del territorio tanto en términos técnicos como normativos.

• Determinar los factores económicos, sociales, ambientales y de gestión que justifican la necesidad del Ordenamiento Ecológico.

• Establecer las bases generales para la aplicación del Ordenamiento Ecológico del Estado con base en programas específicos.

Objetivos Específicos:

• Desarrollo urbano e infraestructura regional. Fomentar un desarrollo urbano más equilibrado, con la finalidad de reducir los factores ambientales, urbanos, sociales y económicos, que lo condicionan.

• Desarrollo económico. Promover un desarrollo de actividades económicas en el estado y los municipios bajo un enfoque del desarrollo local.

• Calidad del medio ambiente. Promover una mejora en la calidad del medio ambiente con una perspectiva sustentable y una participación destacada de los actores locales.

• Calidad de vida. Mejorar los niveles de vida de la población de Baja California a través de promover el empleo y mejores condiciones de vida.

(37)

37

Con el propósito de cumplir estos objetivos, en el Programa de Ordenamiento Ecológico del Estado de Baja California, se llevó a cabo una regionalización ecológica en la que se formaron seis niveles, determinados en orden jerárquico como: Zona Ecológica, Provincia, Ambiente, Región, Sistema y finalmente Paisaje o Subsistema. Una vez establecida la regionalización se puntualizaron las unidades de paisaje, que en dicho ordenamiento constituyen la base geográfica para la evaluación de tierras o aptitud del territorio. Una vez determinada la aptitud primaria y secundaria de cada unidad de paisaje se definieron diez Unidades de Gestión Ambiental (UGA).

Asimismo, en el ordenamiento se definieron y establecieron las políticas ambientales que determinan distintas intensidades de uso del territorio y su aplicación. De las políticas ambientales definidas, se tienen dos generales: 1) Aprovechamiento y 2) Protección y una política específica para Áreas Especiales de Conservación. Correspondiendo a la zona de estudio la política de aprovechamiento, que tiene por objeto mantener la integridad funcional del territorio, proporcionando medidas técnicas normativas, para que la reutilización de los recursos naturales, genere el menor impacto al ambiente, para ello se cuenta con tres variantes: Consolidación (AC), a la que pertenece el proyecto; Impulso (AI); Regulación (AR), para el uso del territorio.

La política de Aprovechamiento con Consolidación, aplica en áreas donde existe concentración de la población. Son zonas muy dinámicas que han alcanzado un desarrollo económico aceptable y donde existe concentración del desarrollo urbano y de las actividades productivas (agrícolas, industriales, turísticas), por lo que se requiere aplicar medidas tendientes a fortalecer y asegurar el uso adecuado del territorio en función de criterios económicos y sus correspondientes ordenamientos y normas, para minimizar los efectos nocivos en el medio ambiente, con el fin de prevenir los efectos negativos al ambiente, producto de la concentración de dichas actividades, respetando las normas y criterios ecológicos aplicables

De esta manera, en base a esta clasificación, el sitio donde se desarrollará el proyecto: “Instalación de una Planta de Almacenamiento y Distribución de Gas L.P.” queda comprendido dentro de la política denominada: Aprovechamiento con Consolidación (ver mapa 8), y en la Unidad de Gestión Ambiental 2, denominada Conurbación Tecate, Tijuana, Rosarito y Ensenada. (ver mapa 7).

Las Unidades de Gestión Ambiental (UGAS’s) representan áreas en las que se proponen diversas políticas y estrategias encaminadas a usos de suelo sustentables.

UGA 2. Conurbación Tecate, Tijuana, Rosarito y Ensenada.

Está constituida por 30 subsistemas y una superficie de 7,973 Km2, comprende la mancha urbana de Ensenada y la conurbación formada por las ciudades de Tijuana, Tecate y Playas de Rosarito, la dinámica poblacional y la metropolización de esas tres ciudades convierten a la región en un potencial polo de atracción para el desarrollo económico, industrial, comercial y turístico con dimensiones regionales y binacionales que se extiende al puerto de Ensenada.
