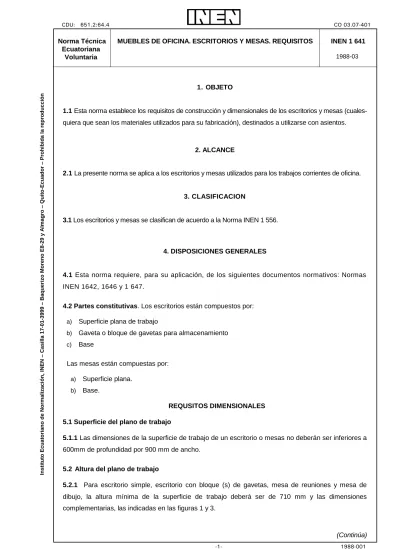

CDU: 651.2:64.4 CO 03.07-401
Norma Técnica Ecuatoriana
Voluntaria
MUEBLES DE OFICINA. ESCRITORIOS Y MESAS. REQUISITOS INEN 1 641
1988-03
1. OBJETO
1.1 Esta norma establece los requisitos de construcción y dimensionales de los escritorios y mesas (cuales- quiera que sean los materiales utilizados para su fabricación), destinados a utilizarse con asientos.
2. ALCANCE
2.1 La presente norma se aplica a los escritorios y mesas utilizados para los trabajos corrientes de oficina.
3. CLASIFICACION
3.1 Los escritorios y mesas se clasifican de acuerdo a la Norma INEN 1 556.
4. DISPOSICIONES GENERALES
4.1 Esta norma requiere, para su aplicación, de los siguientes documentos normativos: Normas INEN 1642, 1646 y 1 647.
4.2 Partes constitutivas. Los escritorios están compuestos por:
a) Superficie plana de trabajo
b) Gaveta o bloque de gavetas para almacenamiento c) Base
Las mesas están compuestas por:
a) Superficie plana.
b) Base.
REQUSITOS DIMENSIONALES
5.1 Superficie del plano de trabajo
5.1.1 Las dimensiones de la superficie de trabajo de un escritorio o mesas no deberán ser inferiores a 600mm de profundidad por 900 mm de ancho.
5.2 Altura del plano de trabajo
5.2.1 Para escritorio simple, escritorio con bloque (s) de gavetas, mesa de reuniones y mesa de
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 688 1988-03
Altura libre bajo el tablero R1 650 mm mínimo (Fig. 1) Altura libre entre asiento y superficie
inferior bajo el tablero P 180 mm mínimo (Fig. 1)
Ancho libre T 580 mm minímo (Fig. 3)
Espacio libre en profanidad:
- al nivel de las rodillas S 450 mm mínimo ( Fig. 3) - al nivel de los pies v 600 mm mínimo ( Fig. 3)
FIGURA 1. Altura mínima del plano de trabajo para escritorio simple, escritorio con bloque(s) de gavetas, mesa de reuniones, mesa de dibujo
5.2.2 Para extensión del escritorio, escritorio para computadora y mesa auxiliar, la altura mínima de la superficie de trabajo debe ser 650 mm y las dimensiones complementarias, las indicadas en las figuras 2 y 3.
Altura libre bajo el tablero R2 610 mm mínimo (Fig. 2) Altura libre entre asiento y superficie
inferior bajo el tablero P1 180 mm mínimo (Fig. 2)
Ancho libre T 580 mm mínimo (Fig. 3)
(Continua)
NTE INEN 1 688 1988-03
Espacio libre en profundidad
- al nivel de las rodillas S 450 mm mínimo (fig. 3) - al nivel de los pies v 600 mm mínimo ( Fig. 3)
FIGURA 2. Altura mínima para extensión de escritorio, escritorio para computadora y mesa auxiliar
5.2.3 Las dimensiones mínimas del espacio para las piernas serán las indicadas en la figura 3.
NTE INEN 1 688 1988-03
5.2.4 Los requisitos de las gavetas serán los indicados en la Norma INEN 1 642.
6. REQUISIT OS DE CONST RUCCION
6.1 Los materiales y sistemas de ensamble que se utilicen para la construcción de escritorios y mesas de todo tipo deberán garantizar la durabilidad de este mobiliario en condiciones críticas de uso, sin que se vean afectadas sus características estructurales y formales. Para este objeto se deberán cumplir con las Normas INEN 1 648 y 1649.
7. IDENTIFICACION
7.1 Los escritorios y mesas de un mismo tipo deberán ser claramente identificados de acuerdo a las características físicas: dimensiones generales, servicios (número de bloques, número de gavetas, etc.) materiales y acabados.
7.1.1 El dimensionamiento deberá observar la siguiente terminología:
a = ancho (respecto al usuario) P = profundidad (respecto al usuario) h = altura (respecto al usuario)
FRENTE FRENTE
FIGURA 5.
(Continua)
NTE INEN 1 688 1988-03
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 1 556 Muebles de oficina. Definiciones y clasificación.
I N E N 1 642 Muebles de oficina. Unidades de almacenamiento.
INEN 1 646 Muebles de oficina (consideraciones generales relativas a la posición de trabajo:
asiento-escritorio).
INEN 1 647 Muebles de oficina. Asientos
INEN 1 648 Escritorios y mesas Métodos de ensayo
IN E N 1 649 Escritorios y mesas Requisitos físicos de calidad.
Z.2 BASES DE ESTUDIO
Norma Francesa AFNOR NF-D67-604 Mobilier de bureu. Bureaux et tables d' usage general.
Association Francaise de Normalisation. París, 1972.
Guía de Práctica. Anthropometric. Recommendations for dimensions of non-adjustable office chairs Desks and tables. British Standards Institution. Londres, 1954.
INFORMACIÓN COMPLEMENTARIA
Documento:
NTE INEN 1 641
TITULO: MUEBLES DE OFICINA. ESCRITORIOS Y MESAS.
REQUISITOS
Código:
CO 03.07-401 ORIGINAL:
Fecha de iniciación del estudio:
REVISIÓN:
Fecha de aprobación anterior por Consejo Directivo Oficialización con el Carácter de Por Acuerdo No. de
Publicado en el Registro Oficial No. de Fecha de iniciación del estudio:
Fechas de consulta pública: de a
La Dirección General, considerando la necesidad dispuso la elaboración de esta norma de especial importancia en el campo de la industria del mobiliario de oficina habiendose iniciado su estudio en 1987-04-21.
Subcomité Técnico: CO 03.07 MOBILIARIO
Fecha de iniciación: Fecha de aprobación: 1987-11-24 Integrantes del Subcomité Técnico:
NOMBRES:
Arq. Roberto de la Torre (Presidente) Arq. Hugo Galarza C. (Vicepresidente)
Dis. Ind. Juan Carlos Fabara Ing. Juan Gándara
Dr. Hugo Pesantes Sr. Marco Navarro Arq. Jaime Ruiz Sr. Jorge Mena Durini
Arq. Fernando Moreno (Secretario Técnico)
INSTITUCIÓN REPRESENTADA:
ARTECTUM
UNIVERSIDAD CENTRAL FACULTAD DE ARQUITECTURA Y URBANISMO
INTERIORES CIA. LTDA.
ATU
ARTEPRACTICO S.A.
FORESTA - SERVIMADECO CENAPIA
LIGNIA S. A.
INEN
Otros trámites: ♦10 Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de OBLIGATORIA a VOLUNTARIA, según Resolución Ministerial y oficializada mediante Resolución No.
14158 de 2014-04-21, publicado en el Registro Oficial No. 239 del 2014-05-06.
El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1988-03-08
Oficializada como: OBLIGATORIA Por Acuerdo Ministerial No. 125 de 1988-03-22 Registro Oficial No. 903 de 1988-03-29
