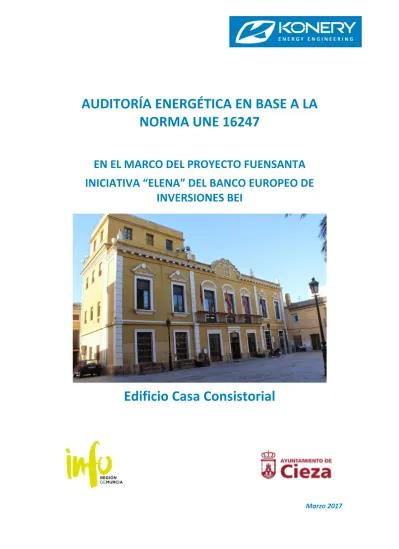

AUDITORÍA ENERGÉTICA EN BASE A LA NORMA UNE 16247

(1)

AUDITORÍA ENERGÉTICA EN BASE A LA NORMA UNE 16247

EN EL MARCO DEL PROYECTO FUENSANTA INICIATIVA “ELENA” DEL BANCO EUROPEO DE

INVERSIONES BEI

Edificio Casa Consistorial

Marzo 2017

(2)

Konery Eficiencia Energética, S.L..

Avda. Teniente Montesinos 10, 8ºB – 30100 Espinardo (Murcia)

t. 0034 868 074 404 / [email protected] / www.konery.org 2

INFORMACIÓN DEL DOCUMENTO

Nombre del Proyecto: Auditoría Energética Casa Consistorial Cieza Nombre del Documento: Informe de Auditoría Energética

Versión actual: V 3.2

Fecha de la versión: 21/04/2017 Autor: Ginés Ángel García López

Versión Fecha de Entrega Modificaciones Autor

1.0 05/04/2017 Redacción inicial Aitor Mira Amorós

2.0 14/04/2017 Inserción MAEs

Aitor Mira Amorós Emilio López Martínez José Manuel Jiménez 3.0 18/04/2017 Revisión de MAEs Ginés Ángel García López

(3)

CONTENIDO

1. RESUMEN EJECUTIVO ... 6

1.1. Análisis de las fuentes de energía. ... 6

1.2. Oportunidades de mejora de la eficiencia energética ... 6

1.3. Índice de desempeño energético ... 6

1.4. Clasificación de eficiencia energética del edificio ... 7

2. ANTECEDENTES ... 8

2.1. Información general de la organización auditada ... 8

2.2. Objetivos, necesidades y expectativas de la auditoría energética ... 8

2.3. Alcance físico y técnico de la auditoría ... 9

2.4. Normativa de aplicación... 10

2.4.1. Normativa de aplicación referente a auditoría energética ... 10

2.4.2. Normativa complementaria y guías técnicas ... 10

2.5. Equipo auditor ... 10

2.6. Metodología de trabajo ... 11

2.7. Equipamiento utilizado ... 12

2.8. Criterios medioambientales considerados ... 12

3. DATOS BÁSICOS DEL EDIFICIO ... 14

3.1. Información del emplazamiento ... 14

3.2. Descripción de la instalación ... 15

3.3. Conexiones a redes ... 18

3.4. Consumo de agua ... 18

3.5. Consumo de energía ... 19

3.5.1. Luminarias ... 19

3.5.2. Equipos de climatización ... 22

3.5.3. Equipo Eléctricos ... 24

3.6. Operación, mantenimiento y gestión de las instalaciones ... 25

4. AUDITORÍA ENERGÉTICA ... 27

(4)

4.1. Análisis energético ... 27

4.1.1. Fuentes de suministro energético ... 27

4.1.2. Balance energético ... 27

4.2. Sistema de ACS ... 32

4.3. Sistema de Aire Acondicionado ... 32

4.3.1. Medición de presiones y temperaturas de funcionamiento ... 32

4.3.2. Consumos por zonas ... 34

4.4. Iluminación ... 37

4.4.1. Planta Baja ... 37

4.4.2. Planta primera ... 38

4.4.3. Planta Segunda ... 39

4.4.4. Alumbrado exterior. ... 39

4.5. Equipos eléctricos ... 41

4.5.1. Planta Baja ... 41

4.5.2. Planta Primera ... 41

4.5.3. Planta Segunda ... 41

4.5.4. Balance equipos eléctricos ... ¡Error! Marcador no definido. 4.6. Envolvente del edificio ... 44

4.6.1. Fachadas ... 44

4.6.2. Cubiertas ... 50

4.6.3. Conclusiones ... 50

4.7. Índice de desempeño energético ... 52

4.8. Conclusiones... 53

5. OPORTUNIDADES DE MEJORA DE LA EFICIENCIA ENERGÉTICA ... 55

5.1. MAE 1: Sustitución equipos de iluminación ... 56

5.1.1. Descripción de la mejora ... 56

5.1.2. Cálculo del ahorro en base al protocolo CMVP ... 56

5.1.3. Análisis económico ... 58

(5)

5.1.4. Cálculo del VAN y TIR ... 60

5.2. MAE 2: Sustitución equipos de climatización ... 63

5.2.3. Análisis económico ... 66

5.3. MAE 3: Mejora en la envolvente del edificio ... 71

5.4. MAE 4: Optimización de potencia ... 76

5.4.2. Estudio de mercado eléctrico ... 78

5.5. Conclusiones generales ... 81

6. RECOMENDACIONES DE AHORRO EN LA EFICIENCIA ENERGÉTICA ... 82

6.1. RAE 1 Instalación solar fotovoltaica ... ¡Error! Marcador no definido. 6.2. RAE 2 Concienciación del personal ... 82

7. ANEXOS ... 86

(6)

1. RESUMEN EJECUTIVO

1.1. Análisis de las fuentes de energía.

Las fuentes de suministro en la Casa Consistorial en Cieza son:

Fuente de suministro Distribución

de consumos Consumo Total Emisiones de CO2

Coste de energía Electricidad 100% 61.193 kWh 20,19 tCO2 4.895,45 €

Total 100% 61.193 kWh 20,19 tCO2 4.895,45 €

La totalidad del consumo energético en el edificio estudiado tiene como fuente de energía la electricidad.

1.2. Oportunidades de mejora de la eficiencia energética

Se procede a hacer un resumen de las medidas de ahorro energético propuestas:

Mejora de eficiencia energética

Ahorro energético

% sobre el total del consumo

Ahorro económico

Ahorro emisiones

CO2

Inversión Periodo de retorno Instalación

fotovoltaica 18.189 kWh 30% 1.455,12 €/año 6,00 tCO2 18.000,00 € 9 años Sustitución equipos de

Climatización 13.071 kWh 21% 1.045,67 €/año 4,31 tCO2 72.402,64 € > 15 años Mejoras en la

envolvente del edificio 12.704 kWh 21% 1.016,35 €/año 4,19 tCO2 72.503,08 € 44 años Sustitución equipos de

Iluminación 9.463 kWh 15% 757,04 €/año 3,12 tCO2 4.282,40 € 3 años Optimización de

potencia - - 1.739,90 €/año - 79,49 € Inmediato

Total 53.427 kWh 87% 6.014,07 €/año 17,63 tCO2 167.267,62 € -

1.3. Índice de desempeño energético

En el momento de realizar la auditoría se tenía un IDE:

IDE Actual 44,70 kWh/m2

Con las medidas de ahorro energético propuestas en esta auditoría el IDE quedaría:

IDE con mejoras 18,96 kWh/m2

(7)

1.4. Clasificación de eficiencia energética del edificio

Con las mejoras de ahorro energético propuestas se consigue una mejora de la clasificación de eficiencia energética del edificio a una Letra B, respecto a la Letra C que se tiene actualmente.

Siendo las emisiones de dióxido de carbono (kgCO2/m²·año):

Actual

Aplicando Mejoras

(8)

2. ANTECEDENTES

2.1. Información general de la organización auditada

El arquitecto Justo Millán diseñó la Casa Consistorial de Cieza en el siglo XIX, en lo que se denominó estilo ecléctico. Con planta baja y dos pisos de altura, presenta una fachada de líneas neobarrocas y claras influencias eclécticas, de color ocre y decoración en blanco.

Concluida en 1920, alberga las dependencias municipales desde esa fecha. El edificio consta de planta baja y dos pisos de altura, con una pequeña buhardilla en su tejado.

A continuación, se desglosa en profundidad datos del edificio auditado:

Titularidad Municipal

Dirección Plaza Mayor, 1. Cieza (30530). Murcia

Referencia Catastral 7634812XH3373D0001YF

Clase Urbano

Año de construcción 1920

Superficie construida 1.494 m2

2.2. Objetivos, necesidades y expectativas de la auditoría energética

El fomento de las energías renovables, así como del ahorro de la eficiencia energética, constituye un objetivo prioritario de la política energética de la Región de Murcia, enmarcándose como tal en la Ley 10/2006, de 21 de diciembre, de Energías Renovables y Ahorro y Eficiencia Energética modificada por la Ley 11/2015, de 30 de marzo.

Así, en el Programa Operativo FEDER de la Región de Murcia para el periodo 2014-2020 y en el Marco del Fondo Europeo de Desarrollo Regional (FEDER), Eje Prioritario: OT4. Favorecer el paso a una economía baja en carbono en todos los sectores, Prioridad de Inversión: PI.4.2. Fomento de la eficiencia energética y el uso de energías renovables por parte de las empresas, se contemplan los Objetivos Específicos OE.4.2.1. Avanzar en la evaluación y mejora de la eficiencia energética de las empresas y OE.4.2.2. Fomento del uso de energías renovables por las empresas, y para la consecución de los mismos se prevé la concesión de subvenciones para la realización de auditorías energéticas, renovación de equipos o instalaciones y mejora de la eficiencia energética de los procesos productivos, así como para la ejecución y explotación de proyectos de instalaciones de generación a partir de fuentes de energía renovables, renovación de instalaciones y optimización de tecnologías de combustión.

Por lo tanto, la presente auditoría energética se ha realizado bajo las premisas de la orden de 28 de diciembre de 2015 de la Consejería de Desarrollo Económico, Turismo y Empleo, por la que se establecen las bases reguladoras para la concesión de subvenciones destinadas al fomento de la eficiencia energética y el uso de energías renovables por parte de las empresas en el ámbito del programa operativo FEDER 2014/2020 para la Región de Murcia.

De esta forma, los trabajos de la presente auditoría energética consistirán en la inspección y análisis sistemáticos del uso y consumo de energía en un emplazamiento, edificio, sistema u

(9)

t. 0034 868 074 404 / [email protected] / www.konery.org 9 organización con el objetivo de identificar e informar acerca de los flujos de energía y del

potencial de mejora de la eficiencia energética, cumpliendo con los siguientes requisitos:

 Que se realicen cumpliendo con la norma UNE-EN 16247 sobre auditorías energéticas, en las partes que sean de aplicación

 Que incluyan balance energético de las propuestas de medidas de mejora.

 Que incluyan estudio de viabilidad económica de las propuestas de medidas de mejora, inversiones a realizar y plazos de retorno.

 Que incluyan un plan de gestión y seguimiento de las medidas de mejora propuestas.

2.3. Alcance físico y técnico de la auditoría

El alcance físico de la auditoría engloba el edificio Casa Consistorial de Cieza.

El alcance técnico de la auditoría se resume en los siguientes pasos:

Inventario de los equipos consumidores

Inventario detallado de equipos consumidores

Inspección no intrusiva

Análisis de consumos

Recopilación de la factura energética mínimo 12 meses

Registro de los hábitos de uso

Realización de mediciones in situ de los parámetros de medidas

Análisis de las variaciones estacionales en el consumo energético

Establecimiento del balance energético del edificio

Estudio detallado de propuestas de eficiencia energética

Cálculo del ahorro energético

Clasificación de las medidas de ahorro

Análisis de la viabilidad económica

Propuestas de energías renovables

Estudio detallado de propuestas de energías renovables

Calculo del ahorro energético

(10)

2.4. Normativa de aplicación

2.4.1. Normativa de aplicación referente a auditoría energética

 UNE-EN 16247-1: Requisitos Generales

 UNE-EN 16247-2: Edificio

 UNE-EN 16247-3: Procesos

 UNE-EN 16247-4: Transporte

 UNE-EN 16247-5: Competencia de los auditores energéticos 2.4.2. Normativa complementaria y guías técnicas

 Reglamento delegado (UE) Nº244/2012 de 16 de enero de 2012 que complementa la Directiva 2010/31/UE del Parlamento Europeo y del Consejo, de 25 de octubre de 2012, relativa a la eficiencia energética de los edificios, estableciendo un marco metodológico comparativo para calcular los niveles óptimos de rentabilidad de los requisitos mínimos de eficiencia energética de los edificios y de sus elementos.

 Protocolo Internacional de Medida y Verificación. EVO 10000 – 1:2010 (Es)

 Guía Técnica. Procedimientos para la determinación del rendimiento energético de plantas enfriadoras de agua y equipos autónomos de tratamiento de aire. IDAE

 Real Decreto 314/2006, de 17 marzo, por el que se aprueba Código técnico de la Edificación CTE.

 Real Decreto 1027/2007, de 20 julio, por el que se aprueba el RITE. Reglamento de Instalaciones Térmicas en los Edificios.

 Real Decreto 842/2002, de 2 de agosto, por el que se aprueba el Reglamento electrotécnico para baja tensión.

2.5. Equipo auditor

El equipo auditor consta de las siguientes personas:

● Ginés Ángel García, Ingeniero Industrial, Máster en Energías Renovables y Auditor Energético en Industria y Edificación, Certificado por el Centro de Investigación de Recursos y Consumos Energéticos CIRCE, con Número de Certificación AE0025.

● Miguel Ángel Mas Sánchez, Ingeniero Técnico en Obras Públicas Especialidad en Construcciones Civiles e Ingeniero Civil y Máster en Instalaciones Térmicas y Eléctricas.

Eficiencia Energética.

● Katia de la Casa González, Ingeniera Técnica Industrial Especialidad en Mecánica y Máster en Energías Renovables

● José Manuel Jiménez Barata, Ingeniero Técnico Industrial Especialidad en Electricidad.

● Juan Pedro García Hernández, Ingeniero Industrial, Ingeniero Técnico Industrial especialidad Electrónica Industrial y Automática.

● José Ángel Gómez Ruiz, Técnico Superior en Eficiencia Energética y Energía Solar Térmica

● Ana Belén Vera Miñarro, Técnico Superior en Eficiencia Energética y Energía Solar Térmica

● Emilio López, Técnico Superior en Eficiencia Energética y Energía Solar Térmica

● Santos Peñas, Técnico Superior en Eficiencia Energética y Energía Solar Térmica

● Aitor Mira Amorós, Graduado en Ingeniería Eléctrica

(11)

2.6. Metodología de trabajo

La metodología que se ha llevado a cabo para la realización de la auditoría, estos son, los pasos que se han ejecutado para conseguir los objetivos deseados, se resumen en:

 Conocer el sector y el edificio, es decir, cuánta energía consume, dónde y cómo.

 Identificar y evaluar medidas de ahorro y eficiencia energética

 Facilitar la toma de decisiones en la empresa con respecto a su ejecución

Para la elaboración de la auditoría energética se seguirá los pasos establecidos en la norma UNE 16247-1 de Auditorías Energéticas; se han planificado las actividades a realizar en 3 fases:

 Fase 1.

1. Recogida de información previa a la visita.

2. Análisis del proceso productivo (si procede).

3. Visita a las instalaciones.

4. Petición adicional de información.

5. Informe de la estructura energética.

6. Análisis de la monitorización existente.

 Fase 2

7. Visita a las instalaciones y toma de datos de los equipos.

8. Balances de materia y energía. Esquemas, tablas y cálculo de rendimientos.

9. Análisis de eficiencia.

10. Listados de propuestas de mejora energética.

 Fase 3

11. Selección de las medidas de ahorro energético.

12. Evaluación de ahorro energético y económico de las medidas seleccionadas 13. Informe de auditoría energética

En cuanto al cálculo de los ahorros se usará el Protocolo Internacional de Medida y Verificación (International Performance Measuremente and Verification Protocol, IPMVP), de la Efficiency Valuation Organization (EVO).

(12)

2.7. Equipamiento utilizado

Para la realización de la toma de datos y el análisis del consumo instantáneo, se ha utilizado distintos equipos con las siguientes características:

Código Del Equipo Tipología Modelo

E07 Analizador de potencia y calidad de redes

eléctricas Chauvin Arnoux CA 8335 QUALISTAR

E09 Cámara Termográfica FLIR E50

E15 Registrador de potencia y energía Chauvin Arnoux PEL 103

E09 Luxómetro PCE – MLM 1

E03 Medidor Láser PD 32

WB03 Analizador Wi-beee trifásico Circutor M57020

E12 Analizador-Registrador Equipos Frigoríficos Testo 570

Se adjunta el certificado de calibración en el ANEXO CERTIFICADO DE CALIBRACIÓN EQUIPOS UTILIZADOS. Se adjunta los registros de toma de datos en los anexos pertinentes.

2.8. Criterios medioambientales considerados

El consumo energético en edificios y viviendas implica repercusiones ambientales. Máxime cuando gran parte de la producción energética sigue basada en los combustibles fósiles, cuya quema CO2 causante del cambio climático, además de gases contaminantes como él o el monóxido de carbono, SO2, NOx y partículas.

Para la producción de energía primaria. Esta fuente de energía puede ser de diversos tipos, limpia o contaminante. En España, durante el año 2012, la mayor parte de la energía electricidad del mix del sistema Peninsular se generaba en centrales que producen emisiones contaminantes (centrales térmicas de carbón, ciclos combinados, centrales de fuel/gas, etc.), pero la contribución con fuentes de energía renovables está creciendo, principalmente a partir de energía eólica y energía solar. Para conocer la equivalencia a emplear entre consumo eléctrico y emisiones de CO2, se han consultado los datos facilitados por el instituto de Diversidad y ahorro de energía IDAE para 2012.

La combustión del gas natural y el butano también supone la emisión de contaminantes. Si la combustión es completa, la principal emisión de la combustión de gas natural y butano es el dióxido de carbono, CO2.

Por su parte, el uso de energías renovables en edificios favorece la lucha contra el cambio climático ya que se trata de fuentes autóctonas, que no emiten CO2. Las aplicaciones de este tipo de energías son muy diversas tipologías, pero las más utilizadas en edificios son la energía solar térmica, la energía solar fotovoltaica, la mini-eólica, la biomasa y la geotermia.

(13)

t. 0034 868 074 404 / [email protected] / www.konery.org 13 El uso de las energías renovables en la edificación viene complementado las mejoras de ahorro

energético que se logran a través de intervenciones energéticas tanto de la envolvente del edificio, como como en sus instalaciones de calefacción, refrigeración, agua caliente sanitaria, iluminación y en el equipamiento eléctrico y electrónico y posibilitan el nivel de emisiones de CO2 de edificaciones casi nulo, como prescribe la Directiva 2010/31 de la unión europea.

Fuente de energía Energía Final Energía primaria Emisiones

Energía Eléctrica 0,086 tep/MWh 0,33 tCO2/MWh final 3,84 tCO2/tep final

Gasóleo 1tep / 1.181 ltrs 1,12tep/13,02 MWh 3,09tCO2/tep final

(14)

3. DATOS BÁSICOS DEL EDIFICIO

3.1. Información del emplazamiento

La instalación auditada está localizada en la Plaza Mayor,1, Cieza. Casa Consistorial construida en 1920.

Localización Cieza

Localización Casa Consistorial

(15)

t. 0034 868 074 404 / [email protected] / www.konery.org 15 Como se ha podido comprobar, se requiere realizar el informe de evaluación del edificio (IEE)

antes del 31 de diciembre de 2016.

3.2. Descripción de la instalación

La casa consistorial de Cieza se sitúa en un único edificio de 3 plantas en total, donde se realizan las funciones administrativas requeridas en un ayuntamiento. La parcela ocupa una superficie total de 1.494 m2.

El horario de apertura normal al público es de 9:00 a 15:00 horas.

Las superficies de las diferentes plantas se resumen en el siguiente cuadro:

Planta Superficie

Baja 498 m2

Primera 489 m2

Segunda 382 m2

Con el objetivo de dar una mejor idea de las instalaciones, se anexan las siguientes fotografías:

Fachada Casa Consistorial

(16)

Fachada trasera

Sala de plenos

(17)

Plano Planta Baja

Plano Planta Primera

Plano Planta Segunda 1

2 3

6 5

8

11

7

10 9

12

4

23 31

21 20 22 33

24

32

27

26 25

29

28

30

40 48

47 46 45 44 43 42

50

49 51

41

52 53

(18)

3.3. Conexiones a redes

La acometida general de agua transcurre paralela a la parte trasera de la Casa Consistorial, teniendo dos contadores de agua.

El centro de transformación se encuentra ubicado en el interior del edificio, en una sala para dicho fin en la parte trasera, donde también se encuentra el contador general, que da suministro al alumbrado público de las zonas colindantes al edificio estudiado además de a la Casa Consistorial.

3.4. Consumo de agua

En cuanto a consumo de agua se refiere en la Casa Consistorial de Cieza, al no disponer de instalación de agua caliente sanitaria, ni otros usos que dispongan de un gran consumo de agua, el consumo total se debe a usos sanitarios principalmente.

En las tablas siguientes se muestran los consumos anules referidos a los años 2015 y 2016:

2015

Casa Consistorial Contrato Ene-Feb Mar-Abr May-Jun Jul-Ago Sep-Oct Nov-Dic Plaza Mayor 1- Bajo A 1482204 29 m3 19 m3 21 m3 17 m3 18 m3 24 m3 Plaza Mayor 1- Bajo B 1482205 3 m3 2 m3 2 m3 4 m3 2 m3 4 m3

2016

Casa Consistorial Contrato Ene-Feb Mar-Abr May-Jun Jul-Ago Sep-Oct Nov-Dic Plaza Mayor 1- Bajo A 1482204 18 m3 20 m3 22 m3 17 m3 20 m3 27 m3 Plaza Mayor 1- Bajo B 1482205 2 m3 4 m3 5 m3 13 m3 4 m3 51 m3

Como se puede observar, se tiene un consumo muy similar en los diferentes meses del año, siendo muy parecido a lo largo de los años, excepto en los últimos meses del año 2016, donde se registró un aumento notable del consumo de agua en uno de los contadores únicamente.

No se conocen las causas de este aumento del consumo de agua. Se considera un error o en la medición o situación especial dada en la casa consistorial.

0 m3 10 m3 20 m3 30 m3 40 m3 50 m3 60 m3 70 m3 80 m3 90 m3

Ene-Feb Mar-Abr May-Jun Jul-Ago Sep-Oct Nov-Dic

Consumo de agua

Total 2015 Total 2016

(19)

t. 0034 868 074 404 / [email protected] / www.konery.org 19 El consumo total de agua en un año es de:

Casa Consistorial Consumo agua 2015 Consumo agua 2016

Plaza Mayor 1 145 m3 203 m3

El mayor consumo de agua se realza en los meses noviembre y diciembre.

3.5. Consumo de energía

La totalidad del consumo de energía en el edificio objeto de esta auditoría es de energía eléctrica.

En este apartado se van a describir los consumidores de energía eléctrica que se encuentran en la casa consistorial de Cieza.

3.5.1. Luminarias

En este apartado se desglosa el inventario de las luminarias totales existentes en el edifico objeto de esta auditoría.

(20)

Zona Tipo Luminaria Nº

Luminarias

Nº Lámparas

Potencia Unitaria

Potencia Total

Recepción

Pantalla de 120X60 fluorescente 1 2 36 W 72 W

Araña suspendida 2 6 18 W 216 W

Aplique de pared 1 2 18 W 36 W

Luminaria de 2 tubos

fluorescentes 1 2 36 W 72 W

Proyector led 1 1 20 W 20 W

Estancia 2 Pantalla de 60X60 fluorescente 4 4 18 W 288 W

Downlight 2 1 36 W 72 W

Pantalla de 60X60 fluorescente 3 4 18 W 216 W

Estancia 8 Pantalla de 60X60 led 4 1 40 W 160 W

Estancia 9 Luminaria de 2 tubos

Servicios Downlight led 3 1 9 W 27 W

Estancia 11

Luminaria de 2 tubos

Estancia

12 Pantalla de 60X60 fluorescente 3 4 18 W 216 W

Total 39 - 25,24 W 2.619 W

Zona Tipo Luminaria Nº Luminarias Nº Lámparas Potencia Unitaria Potencia Total

Estancia 20 Araña suspendida 1 8 18 W 144 W

Estancia 21 Downlight led 2 1 9 W 18 W

Estancia 22 Downlight led 4 1 9 W 36 W

Luminaria adosada 2 6 18 W 216 W

Luminaria adosada 2 2 9 W 36 W

Estancia 30 Aplique empotrado led 2 1 18 W 36 W

Total 32 - 26,19 W 1.540 W

(21)

Downlight bajo consumo 3 2 18 W 108 W

Estancia 41 Tubo fluorescente 2 1 36 W 72 W

Downlight bajo consumo 1 2 18 W 36 W

Estancia 42 Downlight bajo consumo 4 2 18 W 144 W

Estancia 43 Downlight bajo consumo 4 2 18 W 144 W

Estancia 48 Fluorescentes de 60 cm 3 1 18 W 54 W

Lámparas de bajo consumo 1 1 20 W 20 W

Tubo led 2 1 18 W 36 W

Total 35 - 30,82 W 1.214 W

El alumbrado exterior son focos de halogenuro metálico dispuestos para iluminar la iglesia ubicada frente al ayuntamiento.

Azotea Proyector halogenuro metálico 6 1 400 W 2.400 W

Estos proyectores están en funcionamiento en horario nocturno, al igual que el alumbrado público.

A continuación, se muestra a modo resumen las potencias totales instaladas en iluminación:

Zona Potencia total

Planta Baja 2.619 W

Planta Primera 1.540 W

Planta segunda 1.214 W

Alumbrado Exterior 2.400 W

Total 7.773 W

En la gráfica siguiente se muestra la distribución de las potencias instaladas en iluminación:

(22)

t. 0034 868 074 404 / [email protected] / www.konery.org 22 3.5.2. Equipos de climatización

Existe un equipo Ciatesa ubicado en la terraza, para la climatización de toda la segunda planta mediante conductos de aire. En la siguiente tabla se muestran los datos más característicos:

Ud Modelo Potencia Frigorífica Potencia Calorífica Potencia absorbida Gas EER / COP 1 Ciatesa ISW-155 37,30 kW 38,20 kW 16,00 kW R22 2,2 / 2,9 En el documento ANEXO “MEDICION PRESION TEMPERATURA DE EQUIPO DE CLIMATIZACIÓN”

se presenta el informe realizado al tomar la medición de presiones y temperaturas de funcionamiento del equipo ubicado en azotea.

34%

20%

15%

31%

Potencia instalada iluminación

Planta Baja Planta Primera Planta segunda Alumbrado Exterior

(23)

t. 0034 868 074 404 / [email protected] / www.konery.org 23 Para la climatización del resto del edificio se encuentran equipos de climatización individuales

de tipo Split, que por lo que se pudo comprobar en las visitas realizadas, han sido instalados en función de las necesidades a lo largo del tiempo.

A continuación, se muestra el inventario de los equipos individuales:

Planta Unidades Equipo Potencia

Frigorífica

Potencia Calorífica

Potencia Absorbida

Planta Baja

2 Panasonic 2,60 kW 3,14 kW 1,12 kW

1 General 3,02 kW 3,53 kW 1,26 kW

3 General 2,90 kW 3,64 kW 1,30 kW

1 General 2,62 kW 2,97 kW 1,06 kW

Planta Primera

1 Daitsu 3,00 kW 3,36 kW 1,20 kW

3 Panasonic patio 3,73 kW 4,14 kW 1,48 kW

1 - 2,73 kW 3,28 kW 1,17 kW

2 General 3,31 kW 3,36 kW 1,20 kW

1 - 3,16 kW 3,14 kW 1,12 kW

1 - 3,07 kW 3,00 kW 1,07 kW

1 - 2,64 kW 3,36 kW 1,20 kW

Total 21 63,83 kW 72,04 kW 25,73 kW

Debido al mal estado de las carcasas de algunos equipos no se ha podido obtener los datos técnicos del mismo, se han estimado en función de la sala donde estaban instaladas y de los equipos instalados en similares condiciones.

(24)

t. 0034 868 074 404 / [email protected] / www.konery.org 24 A continuación, se muestra a modo resumen las potencias totales instaladas en climatización;

Planta Unidades Potencia Frigorífica Potencia Calorífica Potencia Absorbida

Planta baja 10 27,55 kW 33,04 kW 11,80 kW

Planta primera 11 36,28 kW 39,00 kW 13,93 kW

Planta segunda 1 37,30 kW 38,20 kW 16,00 kW

Total 22 101,13 kW 110,24 kW 41,73 kW

Quedando el reparto de potencias frigoríficas del siguiente modo:

3.5.3. Equipo Eléctricos

En el siguiente apartado se van a describir los equipos eléctricos diferenciados por las diferentes plantas existentes.

27%

36%

37%

Potencia Frigorífica Instalada

Planta baja Planta primera Planta segunda

(25)

t. 0034 868 074 404 / [email protected] / www.konery.org 25 En la planta baja se encuentran los siguientes equipos eléctricos

Unidades Descripción Potencia Potencia total

15 Ordenador 150 W 2.250 W

1 Fotocopiadora 360 W 360 W

1 Cajero automático 200 W 200 W

1 Cafetera 1.800 W 1.800 W

1 Dispensadora de bebidas 510 W 510 W

En la primera planta además de oficinas, se encuentra la sala de plenos.

En la tabla siguiente se muestran los equipos consumidores de energía:

6 Ordenador 150 W 900 W

1 Rack 200 W 200 W

En la segunda planta del edificio son en su totalidad oficinas:

17 Ordenador 150 W 2.550 W

1 Secador de manos 2.300 W 2.300 W

A continuación, se muestra a modo resumen las potencias totales instaladas de los equipos eléctricos;

Equipo Unidades Potencia

Ordenadores 38 5.700 W

Fotocopiadoras 3 1.080 W

Cajero automático 1 200 W

Cafetera 1 1.800 W

Dispensadora de bebidas 1 510 W

Rack 1 200 W

Calefactor eléctrico 10 22.000 W

Secador de manos 1 2.300 W

Total 56 33.790 W

En la gráfica siguiente se muestra la distribución de potencias instaladas:

(26)

3.6. Operación, mantenimiento y gestión de las instalaciones

El mantenimiento y la gestión de las instalaciones, son llevados a cabo por el personal encargado del mantenimiento y la limpieza, el cual realiza su trabajo según se precise en las instalaciones.

17%

3%

1%

5% 1%

1%

65%

7%

Distribución potencias equipos eléctricos

Ordenadores Fotocopiadoras Cajero automático Cafetera

Dispensadora de bebidas Rack

Calefactor eléctrico Secador de manos

(27)

4. AUDITORÍA ENERGÉTICA

4.1. Análisis energético

En el siguiente apartado se van a describir las fuentes de suministro energético que dispone la instalación auditada.

4.1.1. Fuentes de suministro energético

Las fuentes de energía consumidas durante un año en el edificio Casa consistorial son:

Fuente de suministro

Distribución de

consumos Consumo Total Emisiones de CO2

Coste de energía

Electricidad 100% 61.193 kWh 20,19 tCO2 4.895,45 €

Total 100% 61.193 kWh 20,19 tCO2 4.895,45 €

El consumo de electricidad supone el 100 % del consumo global en el edificio objeto de este estudio siendo 61.193 kWh anuales.

Para la obtención del consumo anual se han extraído los datos del contador y las facturas eléctricas, excluyendo los consumos de alumbrado público que se encuentran alimentados del mismo contador, mediante las horas de utilización. Por lo que se trata de un consumo anual estimado al no poder extraerse completamente de las facturas eléctricas.

Los consumos de electricidad se deben principalmente a la iluminación y a la climatización del edificio.

4.1.2. Balance energético

En la siguiente tabla se describen la distribución de los diferentes consumos:

Equipos Distribución de consumos

Potencia

instalada Consumo Emisiones de CO2

Coste de energía Climatización 50% 101,13 kW Frig 30.749 kWh 10,15 tCO2 2.459,91 €

Iluminación 31% 7,77 kW 18.865 kWh 6,23 tCO2 1.509,21 € Equipos Eléctricos 19% 33,79 kW 11.579 kWh 3,82 tCO2 926,34 €

Total 100% - 61.193 kWh 20,19 tCO2 4.895,46 €

El consumo en climatización supone el 50% del consumo global, seguido por el consumo en iluminación con un 31%.

(28)

4.2. Situación energética actual

Las necesidades energéticas que se demandan para el funcionamiento del edificio son suplidas con energía eléctrica. La compra de la energía eléctrica se realiza mediante la comercializadora Iberdrola Clientes S.A.U. con los siguientes datos básicos:

Titular Ayuntamiento de Cieza

CIF P - 3001900D

CUPS ES 0021 0000 0602 8436 EH

Tipo de tarifa 3.1 A

Potencia contratada PP: 90 kW; PLL: 90 kW; PV: 117 kW

Periodos 3 periodos

Comercializadora Iberdrola Clientes S.A.U.

Tensión Alta tensión

A continuación, se detallan los datos de las facturas eléctricas facilitadas por el cliente, donde se detallan los consumos en función de cada periodo, potencias facturas y costes.

4.2.1. Potencias facturadas

En la siguiente tabla se detallan las potencias facturadas en el año 2016:

50%

31%

19%

Distribución de consumos

Climatización Iluminación Equipos Eléctricos

(29)

t. 0034 868 074 404 / [email protected] / www.konery.org 29 Potencia

Periodo de facturación Punta Llano Valle

31/12/2015 - 12/01/2016 76,50 kW 82,00 kW 99,45 kW

12/01/2016 - 05/02/2016 76,50 kW 91,00 kW 99,45 kW

05/02/2016 - 07/03/2016 76,50 kW 76,50 kW 99,45 kW

07/03/2016 - 08/04/2016 76,50 kW 76,50 kW 99,45 kW

08/04/2016 - 04/05/2016 76,50 kW 76,50 kW 99,45 kW

04/05/2016 - 08/06/2016 76,50 kW 76,50 kW 99,45 kW

08/06/2016 - 07/07/2016 76,50 kW 76,50 kW 99,45 kW

07/07/2016 - 04/08/2016 76,50 kW 76,50 kW 99,45 kW

04/08/2016 - 09/09/2016 76,50 kW 76,50 kW 99,45 kW

09/09/2016 - 07/10/2016 76,50 kW 76,50 kW 99,45 kW

07/10/2016 - 08/11/2016 76,50 kW 76,50 kW 99,45 kW

08/11/2016 - 12/12/2016 76,50 kW 76,50 kW 99,45 kW

12/12/2016 - 31/12/2016 76,50 kW 76,50 kW 99,45 kW

Datos extraídos de las facturas eléctricas.

4.2.2. Consumos energéticos facturados

En la siguiente tabla se detallan los consumos de energía activa en el año 2016:

Energía Activa

Periodo de facturación Punta Llano Valle

31/12/2015 - 12/01/2016 2.259 kWh 2.936 kWh 4.200 kWh 12/01/2016 - 05/02/2016 4.533 kWh 6.668 kWh 8.432 kWh 05/02/2016 - 07/03/2016 4.762 kWh 7.734 kWh 10.336 kWh 07/03/2016 - 08/04/2016 4.021 kWh 7.189 kWh 10.416 kWh 08/04/2016 - 04/05/2016 1.303 kWh 5.116 kWh 8.025 kWh 04/05/2016 - 08/06/2016 1.913 kWh 6.044 kWh 10.020 kWh 08/06/2016 - 07/07/2016 2.561 kWh 5.036 kWh 8.159 kWh 07/07/2016 - 04/08/2016 2.140 kWh 3.530 kWh 5.691 kWh 04/08/2016 - 09/09/2016 1.029 kWh 2.571 kWh 3.828 kWh 09/09/2016 - 07/10/2016 646 kWh 2.417 kWh 3.228 kWh 07/10/2016 - 08/11/2016 792 kWh 2.958 kWh 3.865 kWh 08/11/2016 - 12/12/2016 2.287 kWh 3.214 kWh 4.267 kWh 12/12/2016 - 31/12/2016 1.429 kWh 1.889 kWh 2.425 kWh Datos extraídos de las facturas eléctricas.

4.2.3. Facturación

En la siguiente tabla se presentan los datos de facturación de la comercializadora eléctrica:

(30)

t. 0034 868 074 404 / [email protected] / www.konery.org 30 Facturación

Periodo de facturación Potencia Energía Reactiva Exceso Potencia 31/12/2015 - 12/01/2016 287,81 € 797,73 € 0,00 € 0,00 € 12/01/2016 - 05/02/2016 598,25 € 1.674,42 € 0,00 € 0,00 € 05/02/2016 - 07/03/2016 725,64 € 1.924,83 € 0,00 € 0,00 € 07/03/2016 - 08/04/2016 749,05 € 1.798,21 € 0,00 € 0,00 € 08/04/2016 - 04/05/2016 608,60 € 1.150,97 € 0,00 € 0,00 € 04/05/2016 - 08/06/2016 819,27 € 1.435,56 € 0,00 € 0,00 € 08/06/2016 - 07/07/2016 678,83 € 1.288,46 € 0,00 € 0,00 € 07/07/2016 - 04/08/2016 655,42 € 938,67 € 0,00 € 0,00 € 04/08/2016 - 09/09/2016 842,68 € 605,53 € 0,00 € 0,00 € 09/09/2016 - 07/10/2016 655,41 € 460,81 € 0,00 € 0,00 € 07/10/2016 - 08/11/2016 749,05 € 542,68 € 0,00 € 0,00 € 08/11/2016 - 12/12/2016 795,86 € 728,75 € 0,00 € 0,00 € 12/12/2016 - 31/12/2016 444,75 € 431,56 € 0,00 € 0,00 € A la vista de los resultados, se pueden analizar los siguientes puntos:

 Desde el propio contador del Ayuntamiento de Cieza se da suministro al alumbrado público de las calles colindantes, por lo que el consumo total representado en las facturas eléctricas no corresponde al consumo anual estimado del edificio estudiado.

 No se ha detectado facturación por exceso de energía reactiva.

 No se ha detectado facturación por exceso de potencia en ninguno de los meses estudiados.

4.2.4. Curva de carga

En la siguiente gráfica se observa la curva de carga semanal del edificio Casa Consistorial de Cieza. Se ha escogido la semana del 13 al 19 de junio de 2016 considerándose como semana tipo.

(31)

Se puede observar el comportamiento diario, en el periodo de una semana con los equipos instalados actualmente.

Se observa los mayores picos de consumo en torno a las 12:00 horas del mediodía.

De la semana estudiada, el día de mayor consumo se produjo el martes con 315 kWh, siendo el pico máximo de consumo el lunes con 36 kWh de 11:00 a 12:00 horas.

El consumo mínimo con el edificio cerrado es de 4 kWh, el cual se mantiene constante los fines de semana y en las horas nocturnas.

0 kWh 5 kWh 10 kWh 15 kWh 20 kWh 25 kWh 30 kWh 35 kWh 40 kWh

0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00

Curva de carga semanal

Lunes 13/06/2016 Martes 14/06/2016 Miercoles 15/06/2016 Jueves 16/06/2016 Viernes 17/06/2016 Sabado 18/06/2016 Domingo 19/06/2016

(32)

4.3. Sistema de ACS

No se disponen de equipos generadores de agua caliente sanitaria.

4.4. Sistema de climatización

Se disponen de 21 equipos de refrigeración individuales de tipo Split para climatizar tanto la planta baja como la planta primera. Los equipos exteriores se encuentran ubicados la mayor parte en la fachada trasera.

Fotos equipos de climatización ubicados en primera planta

Para la climatización de la planta segunda se dispone de una unidad exterior ubicada en la azotea. La instalación interior de aire transcurre mediante conductor por el interior de la escayola desmontable, con difusores circulares como elementos terminales.

4.4.1. Medición de presiones y temperaturas de funcionamiento

Para la toma de datos de presiones y temperaturas del equipo de mayor potencia que da suministro de climatización a la segunda planta, se ha instalado el analizador de equipos refrigerantes testo 570 durante dos días.

(33)

t. 0034 868 074 404 / [email protected] / www.konery.org 33 Se ha seleccionado este equipo al ser el que mayor número de horas pasa en funcionamiento y

recoge una mayor superficie a climatizar.

Los datos de las mediciones se adjuntan en el ANEXO “MEDICION PRESION TEMPERATURA DE EQUIPO DE CLIMATIZACIÓN”.

En la tabla adjunta se muestran los datos de la medición tomadas en el momento de funcionamiento:

Presión evaporación

Temperatura evaporación

Presión condensación

Temperatura

condensación EER

3,05 bar -6,20 ºC 13,91 bar 38,80 ºC 3,27

Y a continuación se puede ver el diagrama de Mollier y el funcionamiento del equipo estudiado:

(34)

t. 0034 868 074 404 / [email protected] / www.konery.org 34 4.4.2. Consumos por zonas

En este apartado se van a describir los consumos energéticos de climatización por zonas, se han registrado datos de consumo mediante el analizador de redes en el equipo de climatización que abastece a toda la planta segunda, y a los equipos ubicados en la sala de plenos.

En la sala de plenos existen 3 equipos de climatización individuales de tipo Split, con una capacidad frigorífica de 3,73 kW cada una de ellas.

Se han registrado los consumos de los tres equipos durante una hora de funcionamiento.

Consumo AACC Sala Plenos

4/04/2017 Potencia Consumo

11:15 5,03 kW 1,258 kWh

11:30 5,40 kW 1,349 kWh

11:45 5,41 kW 1,352 kWh

12:00 5,42 kW 1,351 kWh

Consumo Horario 5,31 kW 5,310 kWh

Estos equipos trabajan una media de 14 horas al mes, únicamente cuando se celebran plenos.

Con los consumos registrados en una hora de funcionamiento, y las horas de funcionamiento anuales, se prevén los consumos en un año de trabajo.

Consumo horario Nº Horas mes Consumo día de plenos Consumo anual

5,310 kWh 14 74,33 kWh 860,28 kWh

Se estima un consumo anual de 860,28 kWh según los datos de plenos realizados al año y facilitados por los trabajadores del ayuntamiento.

(35)

t. 0034 868 074 404 / [email protected] / www.konery.org 35 En la planta baja y planta primera no se ha podido registrar el consumo de los equipos de clima

al ser equipos individuales, ubicados en diferentes ubicaciones y la mayoría estando suministrados por la misma línea de fuerza, sin disponer de alimentación propia.

Se realiza la previsión del consumo anual estimando una media de funcionamiento de:

Verano/Invierno Resto

Horas de funcionamiento 6 2

Nº Meses 7 3

Nº días laborales 140 60

Nº Horas 840 120

Horas anuales 960

Lo que supone una estimación de 960 horas anuales:

Planta Unidades Equipo Potencia Frigorífica

Potencia

Absorbida EER Consumo

Planta Baja

2 Panasonic 2,60 kW 3,14 kW 1,12 kW 2,32 2.150 kWh 1 General 3,02 kW 3,53 kW 1,26 kW 2,40 1.210 kWh 3 General 2,90 kW 3,64 kW 1,30 kW 2,23 3.744 kWh 1 General 2,62 kW 2,97 kW 1,06 kW 2,48 1.018 kWh 1 Panasonic 2,67 kW 2,86 kW 1,02 kW 2,62 979 kWh 2 Panasonic 2,67 kW 3,25 kW 1,16 kW 2,30 2.227 kWh

Planta Primera

1 Daitsu 3,00 kW 3,36 kW 1,20 kW 2,50 1.152 kWh

1 - 2,73 kW 3,28 kW 1,17 kW 2,33 1.123 kWh

2 General 3,31 kW 3,36 kW 1,20 kW 2,76 2.304 kWh 1 Panasonic 3,87 kW 3,72 kW 1,33 kW 2,91 1.277 kWh

1 - 3,16 kW 3,14 kW 1,12 kW 2,82 1.075 kWh

1 - 3,07 kW 3,00 kW 1,07 kW 2,87 1.027 kWh

1 - 2,64 kW 3,36 kW 1,20 kW 2,20 1.152 kWh

Total 18 38,27 kW 42,59 kW 15,21 kW 2,52 20.438 kWh

Se estima un consumo anual de 20.438 kWh anuales.

Se han contado la totalidad de equipo exceptuando los ubicadas en la sala de plenos, donde se ha realizado el estudio anteriormente.

En la segunda planta se ha realizado el registro tanto de temperatura y presiones, como de la energía consumida en un día de funcionamiento. A través de esta medición se ha realizado la extrapolación anual para un funcionamiento de 960 horas anuales

Modelo Potencia Frigorífica

Potencia

absorbida Consumo

Ciatesa ISW-155 37,30 kW 38,20 kW 16,00 kW 9.450,24 kWh
