Conexiones
Total de entradas de video 11, 10 activas.
Total de salidas de video 10
Total de salidas auxiliares 3
Velocidades de transmisión SDI 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s Total de entradas de audio 2 x XLR. 2 x RCA.
Total de salidas de audio 2 x XLR para la señal principal.
Conexiones para código de tiempo No disponible
Señales de referencia entrantes Tri-Sync o Black Burst.
Resincronización de fuentes En todas las entradas.
Entradas de video SDI 10 x SD/HD/UHD 4K de 10 bits, 2 canales de audio integrado.
Entrada de video HDMI
1 x HDMI tipo A - SD/HD/UHD 4K de 10 bits. 2 canales de audio integrado.
Salidas de audio analógico 2 x XLR.
Salidas de audio SDI
2 canales integrados en todas las salidas.
Salidas SDI principales 2 x SD/HD/UHD 4K de 10 bits.
Salidas HDMI principales
1 x HDMI tipo A - SD/HD/UHD 4K de 10 bits.
Salida SDI para señales subconvertidas 1 x 10 bits (UHD 4K a HD)
Salida SDI para anticipos 1 x SD/HD/UHD 4K de 10 bits.
Total de conexiones para visualización simultánea 1
Salidas SDI para
visualización simultánea 1
Salidas HDMI para visualización simultánea 1
Conexión para paneles de control Compatible con estándares 10/100/
1000 Base-T. Permite conectar el panel con el mezclador en forma directa o mediante una red.
Salida para luz piloto
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design (no incluido).

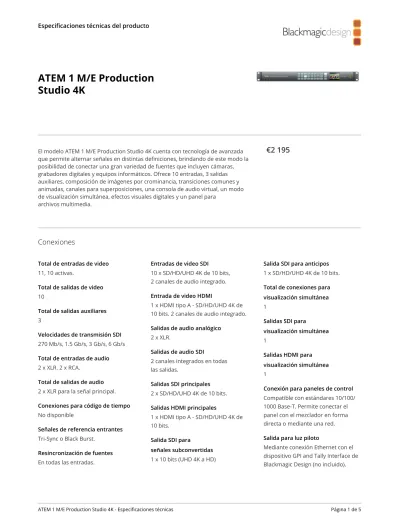

ATEM 1 M/E Production Studio 4K
El modelo ATEM 1 M/E Production Studio 4K cuenta con tecnología de avanzada que permite alternar señales en distintas definiciones, brindando de este modo la posibilidad de conectar una gran variedad de fuentes que incluyen cámaras, grabadores digitales y equipos informáticos. Ofrece 10 entradas, 3 salidas auxiliares, composición de imágenes por crominancia, transiciones comunes y animadas, canales para superposiciones, una consola de audio virtual, un modo de visualización simultánea, efectos visuales digitales y un panel para
archivos multimedia.
€2 195
Especificaciones técnicas del producto
Interfaz informática 1 puerto USB 2.0.
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50 Formatos HD
720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94 1080i50, 1080i59.94
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 424M
Muestreo de video 4:2:2.
Precisión cromática 10 bits
Espacios cromáticos REC 601, REC 709, REC 2020.
Resolución HDMI para equipos informáticos
720 x 480i 59.94 Hz, 720 x 576i 50 Hz, 1280 x 720 59.94 Hz, 1280 x 720 50 Hz, 1920 x 1080 50 Hz, 1920 x 1080 59.94 Hz, 3840 x 2160 23.98 Hz, 3840 x 2160 24 Hz, 3840 x 2160 25 Hz, 3840 x 2160 29.97 Hz.
Especificaciones del producto
Compositores para superposiciones previas 4 x crominancia/luminancia/lineal Compositores para
superposiciones posteriores 2
Sistema de comunicación No disponible
Modalidad N‑1 No disponible
Compositores para superposiciones por crominancia
4
Compositores para superposiciones lineales o por luminancia
7
Compositores para transiciones animadas y efectos digitales 1 para transiciones animadas, 1 para DVE
Total de capas 8
Generadores de carta de ajuste 7
Generadores de color 2
Efectos con bordes en 3D y sombra paralela 1
Panel de control
ATEM 1 M/E Broadcast Panel recomendado. Compatible con los modelos ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel.
Incluye el programa ATEM Software Control.
Reproductor multimedia
Reproductores multimedia 2
Canales
Imagen en primer plano y canal alfa para cada reproductor.
Capacidad del panel multimedia (imágenes)
32 con imagen principal y canal alfa.
Capacidad del panel multimedia
(clips)
2 con imagen principal y canal alfa.
Duración de clips en HD 720 1600 fotogramas.
Duración de clips en HD 1080 720 fotogramas.
Duración de clips en UHD 180 fotogramas
Duración máxima de clips en NTSC/
PAL
3600 fotogramas.
Formatos de imagen compatibles PNG, TGA, BMP, GIF, JPEG y TIFF.
Formatos de video compatibles Secuencia TGA.
Formatos de audio compatibles WAV, MP3 y AIFF.
Supervisión simultánea de imágenes
Supervisión simultánea de imágenes
1 x 10.
Ventanas asignables 8
Indicadores
Rojo para señales al aire, verde para anticipos.
Rótulos para fuentes Sí
Definición para
visualización simultánea HD
Pantalla
Interfaz
Resolución mínima del monitor de 1366 x 768.
Panel frontal
Pantalla LCD y 42 botones LED para seleccionar señales auxiliares.
Procesamiento
Conversión de espacios cromáticos Mediante soporte físico en
tiempo real.
Retraso de procesamiento 2 líneas.
Mezcla de audio
12 entradas y 2 canales de mezcla.
Opciones: On/Off/Audio-Follow- Video. Indicador de volumen y saturación. Control de ganancia principal. Las salidas para señales analógicas permiten supervisar contenidos en forma independiente.
Conversión 4K‑HD
Disponible en la salida principal.
Soporte informático
Panel de control incluido
ATEM Software Control para macOS 10.12 (Sierra), macOS 10.13 (High Sierra) o versiones posteriores, y Windows 8.1 o Windows 10 de 64 bits.
Actualización del dispositivo Mediante conexión directa USB 2.0 con equipos Mac o Windows. Incluye el programa ATEM Switcher Utility.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una
conexión USB.
Sistemas operativos
Mac 10.14 Mojave,
Mac 10.15 Catalina o posterior
Windows 8.1 y 10.
Requisitos energéticos
Fuente de alimentación 1 fuente interna x 100-240 V CA.
Especificaciones físicas
El contenido de este sitio web es propiedad de Blackmagic Design Pty. Ltd. 2021. Todos los derechos reservados. Todas las marcas comerciales pertenecen a sus respectivos propietarios. Los precios de venta recomendados no incluyen impuestos ni portes de envío locales. Este sitio web utiliza servicios de remarketing a fin de mostrar anuncios en otros sitios a personas que ya nos visitaron. Esta función se puede desactivar en cualquier momento desde la configuración de cookies.
Política de privacidad
Distribuidor autorizado Instalación física
Instalación física 1 U
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa
0 % a 90 % sin condensación
Artículos incluidos
ATEM 1 M/E Production Studio 4K Tarjeta SD con manual y programas
Garantía
12 meses de garantía limitada otorgada por el fabricante.
