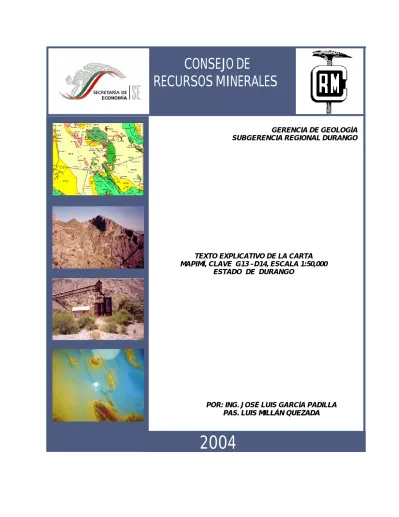

CONSEJO DE RECURSOS MINERALES

(1)

GERENCIA DE GEOLOGÍA SUBGERENCIA REGIONAL DURANGO

TEXTO EXPLICATIVO DE LA CARTA MAPIMÍ, CLAVE G13 –D14, ESCALA 1:50,000

ESTADO DE DURANGO

2004

CONSEJO DE

RECURSOS MINERALES

POR: ING. JOSÉ LUIS GARCÍA PADILLA PAPASS.. LLUUIISS MMIILLLLÁÁNN QQUUEEZZAADDAA

(2)

CONTENIDO

RESUMEN ...1

I.- INTRODUCCIÓN ...3

I.1.- OBJETIVO DEL ESTUDIO ... 3

1.2.- TRABAJOS PREVIOS... 3

I.3.- MÉTODO DE TRABAJO ... 7

II.- GEOGRAFÍA ...8

II.1.- LOCALIZACIÓN Y EXTENSIÓN DEL ÁREA ... 8

II.2.- ACCESO Y VÍAS DE COMUNICACIÓN ... 9

II.3.- FISIOGRAFÍA ... 9

III.- GEOLOGÌA ... 10

III.1.- MARCO GEOLÓGICO ... 10

III.2.- ESTRATIGRAFÍA... 12

TERRENO SIERRA MADRE ... 12

Formación Aurora (Ka Cz) ... 12

Formación Indidura (Kcess Cz-Lu) ... 13

Formación Caracol (Kcoss Ar-Lu) ... 16

Formación Ahuichila (Teo Cgp) ... 16

Rocas Intrusivas ... 16

Diorita (To D) ... 16

Pórfido Andesítico-Pórfido Dacítico (To PA-PDa) ... 17

Vulcanismo Terciario ... 18

Andesita-Brecha volcánica Andesìtica (To A-BvA) ... 18

Pòrfido Riolitico (To PR) ... 18

Basalto (Tm B) ... 19

Depósitos Continentales Cuaternarios ... 19

Depòsitos de coluviòn (Qho Co) ... 19

Depósitos aluviales (Qho al) ... 20

III.3.- GEOLOGÍA ESTRUCTURAL ... 20

III.3.1.- Interpretación del modelo digital del terreno. ... 20

III.3.2.- Interpretación de la imagen de satélite. ... 21

III.3.3.-Descripción de estructuras. ... 22

III.3.3.1.- Deformación dúctil. Foliación. ... 22

III.3.3.2.- Deformación dúctil-frágil. ... 24

III.3.3.3.- Deformación frágil. ... 25

III.4.- TECTÓNICA ... 26

IV.- YACIMIENTOS MINERALES ... 27

IV.1.- METÀLICOS ... 27

IV.1.1.- INTRODUCCIÓN ... 27

IV.1.2.- ANTECEDENTES ... 27

(3)

IV.1.3.- MINAS EN EXPLOTACIÓN ... 28

IV.1.4.- INFRAESTRUCTURA ... 29

IV.1.5.- DISTRITO MINERO LA OJUELA... 29

IV.1.6.- ÀREA MINERALIZADA MAPIMI ... 33

IV.1.7.- ÀREA MINERALIZADA EL TOBOSO ... 41

IV.1.8.- ÀREA MINERALIZADA CERRO PRIETO ... 47

IV.1.9.- ÀREA MINERALIZADA SIERRA DE BERMEJILLO ... 55

IV.1.10.- ÀREA MINERALIZADA LA ZACATERA ... 64

IV.1.11.- ÀREA MINERALIZADA SAN GILBERTO ... 66

IV.2.- NO METÀLICOS ... 68

IV.2.1.- INTRODUCCIÓN ... 69

IV.2.2.- ANTECEDENTES ... 69

IV.2.3.- MINAS EN EXPLOTACIÓN ... 69

IV.2.4.- INFRAESTRUCTURA ... 69

IV.2.5.- ZONA/ELEMENTO/PRODUCTO ... 69

IV.3.- ZONAS PROSPECTIVAS ... 72

V.- MODELOS DE YACIMIENTOS ... 72

VI.- CONCLUSIONES Y RECOMENDACIONES ... 75

CONCLUSIONES: ... 75

RECOMENDACIONES: ... 75

VII.- PROBLEMAS NO RESUELTOS ... 76

BIBLIOGRAFÍA ... 76

ANEXOS TABLAS

Analisis Quimico Datos Estructurales Muestreo General Resultados Petrograficos

Rocas Dimensionables y Bancos de Materiales Yacimientos Minerales

Fichas de yacimientos minerales ESTUDIOS DE LABORATORIO Caracterizaxion quimica (esquirlas) Petrograficos

Pruebas físicas

Rayos X

(4)

RESUMEN

La carta Mapimì se ubica en la porciòn nororiental del estado de Durango, al N20ºE y 215 km en linea recta de la ciudad capital, cubriendo una superficie de 927 km². El acceso a partir de la ciudad de Durango se realiza por la autopista No. 40, hasta el entronque a Gòmez Palacio-Torreòn, con recorrido de 232 km;

de ahì se continua por la misma autopista hasta el poblado de Bermejillo con recorrido de 30 km; de este poblado se continua por la carretera estatal No. 30 hasta el poblado de Mapimì, recorriendo 23 km, para un total de 285 km. La carta se encuentra comprendida dentro de la provincia fisiográfica de Cuencas y Sierras (Raisz, E., 1964). Las elevaciones topográficas varìan de 1160 a 2500 m.s.n.m. La columna estratigràfica esta representada hacia la base por una unidad de caliza de la Formación Aurora (Ka Cz) con microfauna de miliòlidos que la ubican dentro del Cretácico inferior (Albiano), presenta un espesor de 1100 m. Esta es sobreyacida concordantemente por una secuencia de caliza y lutita de la Formación Indidura (Kcess Cz-Lu) cuya microfauna las situa dentro del Cretácico superior (Cenomaniano- Santoniano). Presenta un espesor de 650 m. Su contacto normal hacia la base no se observa. Esta se encuentra sobreyacida trancisional y concordantemente por una secuencia de arenisca y lutita, en parte transformada a metaarenisca, metalutita y hornfels, correspondientes a la Formación Caracol (Kcoss Ar- Lu), con microfauna del Cretácico superior (Coniaciano-Santoniano) y espesor de 400 m. Sobreyaciendo discordantemente a estas unidades se encuentra un conglomerado constituido por clastos de rocas sedimentarias, principalmente caliza, con espesor de 20 a 60 m, correlacionable con la Formación Ahuichila (Teo Cgp), de edad Terciario (Eoceno-Oligoceno), en base a relaciòn de campo. Estas unidades se encuentran afectadas por un intrusivo de composición diorìtica de edad Terciario Oligoceno (To D), en base a correlaciòn y por una serie de diques de pòrfido andesìtico-dacìtico de la misma edad (To PA- PDa). Sobreyaciendo discordantemente sin observarse su relación de campo, se encuentra una unidad de andesita y brecha volcánica andesìtica de edad tentativa Terciario Oligoceno (To A-BvA), con espesor de 60 m. Estas unidades se encuentran afectadas por un pòrfido y diques de composiciòn riolítica de edad Terciario Oligoceno (To PR). Sobreyace discordantemente una colada de basalto con espesor de 20 m, de edad por relaciòn de campo, Terciario Mioceno (Tm B). Como unidades màs recientes se tiene conglomerado que en partes conforma abanicos aluviales, de edad Cuaternario Holoceno, (Qho co), con espesores de 100 m; como relleno de cuencas se presentan depósitos de material fino (limo y arcilla) y espesores de 10 m (Qho al). Durante el Albiano medio y superior, hacia la cuenca mesozoica del centro de México ocurriò el depósito de carbonatos en ambientes de plataforma somera y de mar abiertop con intercalaciones de pequeños arrecifes representados por la Formación Aurora, iniciando un cambio de facies entre sedimentos de plataforma y de cuenca. Durante el Cenomaniano-Turoniano la cuenca sufre un basculamiento general hacia el oriente debido probablemente a cambios en el àngulo de subducción de la placa de Norteamérica; durante este perìodo y hasta finales del Cretácico se depositaron en la porciòn oriental de la cuenca y sobre las plataformas carbonatadas sedimentos calcáreo-arcillosos de las formaciones Indidura y Caracol. Según Coney, P. (1983) en Cruz P.R.et al., (1999), en México y América del Sur, la deformación Larámide empezó con la acreciòn de los arcos submarinos contra los márgenes continentales, seguida por un cambio de polaridad en la subducción; el fenómeno compresivo de la orogenia Larámide que actuò desde el Cretácico tardìo hasta el Eoceno tardìo, se atribuye a la subducción de la placa oceánica del Pacìfico Oriental debajo de la placa de Norteamérica, actuando localmente de contrafuerte la península de Coahuila, localizada hacia el NE de la carta. Durante la deformación Larámide hubo un desplazamiento hacia el oriente y nororiente del arco magmático laramìdico y en el caso de México se iniciò cerca de la costa del Pacìfico y finalmente llegò casi a la costa del Golfo de México (Damon, P.,et al.,1981, en Cruz P.R.,et al.,1999). Durante el Cretácico tardìo este evento esta marcado por un importante magmatismo calcoalcalino que va desplazándose desde el poniente al oriente; en este perìodo de emersiòn y deformación la secuencia sedimentaria de ambiente de cuenca, debido a su mayor plasticidad que la de plataforma, fuè mayormente deformada y afallada, al ser comprimida contra la península de Coahuila, originando estructuras anticlinales y sinclinales, sobre los cuales se desarrollaron una serie de cabalgaduras en la secuencia sedimentaria mesozoica; las secuencias calcáreas más resistentes se deslizaron sobre sedimentos calcáreo-arcillosos y areno-arcillosos; al actuar los esfuerzos con menor intensidad hacia el NE, se originaron estructuras con pliegues amplios y sencillos. Las estructuras presentes en la carta fueron originadas por tres tipos de deformación;las dos primeras representadas por una serie de esfuerzos compresivos; una dúctil, la cual originò el desarrollo de foliaciones, pliegues isoclinales, boudines y milonitas, dentro de zonas de cizalla, asociadas a cabalgaduras dentro de la Formación Aurora (cabalgaduras El Socorro, La Ojuela, San Carlos y El

(5)

Muerto); una deformaciòn dúctil-fràgil, la cual diò lugar a una serie de plegamientos de tipo anticlinal y sinclinal recumbentes con vergencia hacia el NE; estas estructuras estàn asociadas a la orogenia Laràmide, ocurrida durante el Cretácico superior al Eoceno; posteriormente una deformación de tipo frágil, relacionada al evento distensivo de cuencas y sierras,originada tambièn por cambios en la interacción de las placas y el desarrollo de la apertura del Golfo de California,el cual tuvo su inicio durante el Oligoceno medio y que conformò un conjunto de bloques tectònicos constituidos por fosas y pilares, limitados por una serie de fallas normales de carácter regional, de orientación general NW-SE, las cuales se encuentran cubiertas por potentes espesores de depósitos aluviales. Se definiò en la carta un sistema de fallamiento normal de carácter local: el principal de rumbos variables N1º-88ºW con buzamientos de 17º-89ºNE y de 33º-86ºSW y otro secundario con rumbos variables N1º-62ºE con buzamientos de 56º-89ºSE y de 51º- 80ºNW. Dentro de los yacimientos minerales se delimitaron el distrito minero de La Ojuela y las àreas mineralizadas Mapimì, El Toboso, Cerro Prieto, Sierra de Bermejillo, San Gilberto y La Zacatera. En el distrito minero La Ojuela los yacimientos minerales son de tipo skarn y depósitos de reemplazamiento en rocas carbonatadas. Las estructuras corresponden a chimeneas y mantos encajonados en los planos axiales y en cabalgaduras dentro de la caliza de la Formación Aurora. La chimenea Ojuela Vieja tiene una profundidad de 1000 m. Los principales minerales de mena consistieron de cobre, oro y plata nativos, galena argentìfera, esfalerita, calcopirita, bornita y tetrahedrita; la ganga en pirita, arsenopirita, fluorita y barita. La zona de oxidación profundizò hasta 500 m. En esta se obtuvieron leyes de: 5 g/t de Au, 750 g/t de Ag, 25% de Pb, 30% de Zn. La zona de sulfuros contenìa leyes de: 3 g/t de Au, 500 g/t de Ag, 10% de Pb, 15% de Zn. Peñoles produjo de 1894 a 1932: 3 782 539 toneladas de mineral con 13916 kg de oro, 1 762 105 kg de plata y 588 530 toneladas de plomo. En el área mineralizada Mapimí se tienen igualmente depósitos de reemplazamiento en rocas carbonatadas con forma de chimeneas, brechas y vetas, encajonados principalmente en caliza de la Formación Aurora. Presentan rumbo de N30º-65ºW, echado de 66º-83ºSW y 49º-63ºNE, longitud de 5-100 m, espesor de 1-4 m. No se observaron minerales de mena. La ganga consiste de barita, fluorita y calcita. Se obtuvieron resultados con rangos de 0.1 a 40.8 g/t de Au, 1 a 55 g/t de Ag, 0.4 a 6% de Pb, 0.1 a 6% de Zn, 0.2 a 4% de Cu. En el área mineralizada El Toboso se tienen yacimientos de origen hidrotermal en forma de vetas-falla e irregulares de relleno de fisura, encajonados en el hornfels de la Formaciòn Indidura, diques de pòrfido andesítico-dacìtico y en el contacto entre ambos. Presentan rumbo de N40º-47ºW, echado de 31º-67ºSW, longitud de 1-100 m, espesor de 1 m. Los minerales de mena consisten en galena, esfalerita y calcopirita en ganga de pirita. Se obtuvieron rangos de 0.1 a 0.4 g/t de Au, 2 a 184 g/t de Ag, 0.1 a 3% de Pb, 0.1 a 3% de Zn, 0.1 a 3%

de Cu. En el área mineralizada Cerro Prieto se presentan yacimientos de origen hidrotermal con estructura de vetas-falla, brechas e irregulares encajonados en arenisca, lutita y hornfels de la Formación Caracol, afectadas por diques y pòrfidos andesítico-dacìtico y riolítico. Tienen rumbo de N1º-75ºW y N12º-15ºE, con echado de 33º-80ºSW, 70ºSW y 75ºSE, longitud de 2-60 m, espesor de 0.65-2 m. Los minerales de mena están representados por esfalerita, covelita, calcocita y bornita en ganga de pirita. Se obtuvieron rangos de 0.1 a 1.3 g/t de Au, 1 a 93 g/t de Ag, 0.1 a 6% de Pb, 0.1 a 4% de Zn, 0.1 a 3% de Cu. En el área mineralizada Sierra de Bermejillo los yacimientos son depósitos de reemplazamiento en rocas carbonatadas. Las estructuras corresponden a chimeneas, mantos, brechas y vetas, encajonadas principalmente en caliza de la Formación Aurora y en el pòrfido riolítico. Presentan rumbo de N1º-88ºW con echados de 33º-58ºSW y 15º-39ºNE y rumbo de N25º-81ºE con echados de 22º-72ºNW y 65º-79ºSE, longitud de 4-125 m, espesor de 0.5-6 m. Como minerales de mena e presentan limonita y hematita ; la ganga consiste de barita, yeso, aragonita, calcita y dolomita. Se obtuvieron rangos de 0.1 a 14 g/t de Au, 19 a 399 g/t de Ag, 0.8 a 9% de Pb, 0.1 a 11% de Zn, 0.1 a 0.3% de Cu. En el área mineralizada San Gilberto los yacimientos son de origen hidrotermal y están representados por vetas y brechas de relleno de fisura, encajonadas en caliza de la Formación Aurora. Presentan rumbo de N12º-37ºW, echado de 35º- 62ºNE, longitud de 16-30 m, espesor de 1-1.70 m. Se observaron limonita y hematita como minerales de mena, la ganga consiste de calcita, aragonita y dolomita. Se obtuvieron rangos de 0.1 a 0.36 g/t de Au, 1 a 3 g/t de Ag. En el área mineralizada La Zacatera los yacimientos son del tipo de reemplazamiento en carbonatos e hidrotermales en forma de chimeneas, vetas e irregular, encajonados en caliza de la Formación Aurora, afectada por el intrusivo diorítico. Los minerales de mena corresponden a hematita y limonita. La ganga consiste de calcita, dolomita y barita. Se obtuvieron rangos de 1 a 53 g/t de Ag, 0.1 a 0.6% de Pb, 0.1 a 1% de Zn. Dentro de los yacimientos no metálicos se tienen en el área mineralizada Mapimí, dos bancos de mármol que cumplen con los requisitos de la norma de calidad y un banco de caliza que reùne los parámetros para ser utilizada en la fabricación del cemento. En el área mineralizada

(6)

Sierra de Bermejillo se tienen dos bancos de celestita que contienen el porcentaje requerido para ser económicos.

En un contexto regional se definiò una franja con potencial minero a profundidad, dentro de la cual se ubica la carta;esta franja representa una zona de debilidad asociada al lìmite del terreno tectonoestratigràfico Sierra Madre, tambien representa un lìmite paleogeogràfico entre la cuenca mesozoica del centro de México y la plataforma de Coahuila, asì como un lìmite fisiográfico entre el cinturón mexicano de pliegues y cabalgaduras laramìdico y la meseta volcánica terciaria de la Sierra Madre Occidental. A lo largo de esta franja se han emplazado una serie de depósitos de reemplazamiento en rocas carbonatadas las cuales han sido afectadas por apófisis de cuerpos intrusivos que han generado dichos yacimientos. Hacia la base del modelo se tienen los depósitos tipo skarn con mineralización de Au- Ag-Pb-Zn-Cu (distrito minero La Ojuela); en un nivel intermedio se tienen los yacimientos de tipo pòrfido con mineralización de Au-Cu (àreas mineralizadas El Toboso y Cerro Prieto); ascendiendo en el sistema se tienen los depósitos de reemplazamiento en rocas carbonatadas con mineralización de Au (área mineralizada Mapimí) con una etapa hidrotermal (epitermal-mesotermal), con mineralización de Ag-Pb-Zn (Au-Cu) (áreas mineralizadas Sierra de Bermejillo, El Toboso, Cerro Prieto y La Zacatera); en el nivel màs somero se tienen los depósitos hidrotermales (epitermales) con mineralización de Au (Hg) (área mineralizada San Gilberto). En base a la correlación litológica-estructural-yacimientos-geoquìmica- geofìsica, se definieron en la carta las zonas prospectivas El Toboso (Au-Cu),en la porciòn central, Cerro Prieto (Au-Cu), en la porciòn norcentral y sierra de Bermejillo (Ag-Pb-Zn) en la porciòn nororiental. En estas se recomienda seleccionar los prospectos en los cuales se hayan obtenido las leyes màs altas e implementar un programa de barrenaciòn con el objeto de definir si continuan o se incrementan a profundidad los valores de las estructuras mineralizadas y determinar el potencial minero de las zonas mencionadas.

I.- INTRODUCCIÓN

I.1.- OBJETIVO DEL ESTUDIO

Con el propósito de proporcionar al sector minero y al usuario en general, de manera más completa y eficiente el servicio de información geológico-minera de nuestro país, el Consejo de Recursos Minerales instituyo un programa de infraestructura básica geológico-minera, con el fin de generar toda la información de campo necesaria para la elaboración de cartas geológico-mineras, geoquímicas (31 elementos) y magnéticas, en formato cartográfico 1:50,000 y 1:250,000; el cubrimiento contemplado abarca la superficie total del paìs.

El objetivo es incentivar y apoyar la inversión en exploración y explotación minera, ofreciéndoles a los capitales nacionales y extranjeros la información geológico-minera básica y de investigación, que aliente la evaluación del potencial minero del país, con mayores elementos y márgenes de confiabilidad, mediante el manejo de un gran número de datos geológicos, geofísicos y geoquímicos, que permitan al usuario conocer, interpretar y seleccionar las características y potencialidad de cada zona; esta información se sintetiza en cartas especializadas, accesibles al pùblico en planos impresos o de forma digital, que se complementarà con información textual.

Este programa de cartografía a escala 1:50,000 tiene como finalidad la obtención del conocimiento de la litoestratigrafía, geología estructural y su relación con los yacimientos minerales y alteraciones, que en conjunto con el muestreo geoquímico de sedimentos de arroyo y su posterior interpretación, constituyan las bases para definir nuevas áreas de exploración minera, que permitan generar nuevos polos de desarrollo económico en la región.

En el caso del presente estudio consiste en realizar la cartografía geológico-minera y geoquímica de la carta Mapimí, escala 1:50,000, clave G13-D14, realizando estudios de interpretación de imágenes de satélite, la cartografía geológico-minera, mapeando unidades litológicas, zonas de alteración, paralelamente se realiza un estudio geoquímico de sedimentos activos de arroyo; asì como la prospección geológico-minera con su respectivo inventario e interpretación correspondiente.

1.2.- TRABAJOS PREVIOS

Para la elaboración de la carta Mapimí se analizó la información bibliocartográfica que comprende un total de 11 estudios desarrollados entre los años 1971 y 2001, que incluyen trabajos de carácter regional relacionados con aspectos de tectónica, geología estructural, estratigrafía y radiometría;

asímismo visitas de reconocimiento geológico-

(7)

minero enfocadas a la evaluación de los yacimientos minerales.

La información consultada proviene en su mayor parte del propio CRM y de instituciones como la Asociación Mexicana de Geólogos Petroleros, la Sociedad Geológica Mexicana, Petróleos Mexicanos y el Instituto Politécnico Nacional. (Figura No. 1).

Aguilera, T.G. y Ortega, R. J. (1987) realizaron una visita de reconocimiento geológico-minero del fundo

“Pirámide III”, ubicado en el flanco poniente de la sierra de Bermejillo, obteniendo contenidos de barita entre 0.36% y 1.04% y de estroncio entre 0.53% y 18.15%, concluyendo que no es posible hacer una evaluación de reservas debido al comportamiento muy irregular de las estructuras mineralizadas, así como también al bajo contenido de estroncio, el cual se encuentra en cantidades muy bajas para que se explote económicamente.

Castro, M. F. (1982) realizó un estudio tectónico- estructural a partir de imágenes de satélite del estado de Chihuahua y norte de Durango, agrupando las columnas estratigráficas y cartografía de esta región bajo el concepto de conjuntos petrotectónicos, diferenciando tres franjas morfotectónicas. Dentro de la carta Mapimí cartografió las formaciones La Peña, Aurora, Indidura, Caracol y Ahuichila. Concluye que el margen occidental del Pacífico se vuelve activo por el choque de las placas de Farallón contra Norteamérica, lo que motiva el evento deformacional Larámide y que la neotectónica de la región ha propiciado pliegues de fondo de grandes dimensiones.

Cruz, P. R., et al., (1999) elaboraron la carta geológico-minera y geoquímica Torreón escala 1:250,000, cartografiando dentro de la carta Mapimí las formaciones Aurora, Acatita, Caracol y Ahuichila, así como rocas volcánicas, intrusivas, depósitos coluviales y aluviales. En yacimientos minerales, dentro del distrito minero La Ojuela, obtuvieron para el muestreo de la mina La Zacatera valores promedio de 0.15 g/t de Au; 7 g/t de Ag; 0.18% de Pb; 9.16%

de Zn. En la zona minera El Toboso obtuvieron valores de 3 a 104 g/t de Ag; 0.01 a 1.85% de Pb;

0.03 a 0.73% de Zn; 0.01 a 0.45%de Cu. En la zona minera Cerro Prieto los valores obtenidos fueron:

0.03 a 0.59 g/t de Au; 14 a 94 g/t de Ag; 0.08 a 0.85% de Pb; 0.04 a 3.15% de Cu. En la zona minera de Bermejillo, del muestreo de terrero

obtuvieron valores de 0.64 g/t de Au; 185 g/t de Ag;

4.45% de Pb; 0.16% de Cu; 64.23% de celestita;

0.86% de barita. Concluyen que las franjas mineralizadas se asocian a los accidentes de basamento; dentro de la carta Mapimí, se encuentra el límite de los terrenos Sierra Madre y Coahuila, zona de debilidad a lo largo de la cual se tienen distritos mineros importantes con yacimientos de minerales metálicos que están relacionados a cuerpos ígneos intrusivos (La Ojuela) y yacimientos de minerales no metálicos. Las anomalías magnéticas profundas coinciden con estas franjas mineralizadas. Los límites paleogeográficos mesozoicos están controlados por fallas de basamento en un sistema de fosas y pilares, ejerciendo control sobre los procesos magmáticos.

Eguiluz de A., S. y Campa, U. M.F. (1982) realizan un estudio sobre los problemas tectónicos del sector San Pedro del Gallo, en los estados de Chihuahua y Durango, en el cual establecen que la región estudiada es susceptible de dividirse en cuatro secuencias estratigráficas diferentes, separadas entre sí por contactos tectónicos que limitan cuatro franjas subparalelas con un estilo propio de deformación. Las franjas estructurales y secuencias estratigráficas identifican cuatro terrenos tectonoestratigráficos ubicados en la región denominados Sector San Pedro del Gallo. Al oriente de la región afloran las rocas que identifican a la zona más externa, conocida como plataforma de Coahuila y constituida por sedimentos marinos cretácicos de ambiente somero. Los estratos mesozoicos tienen pliegues suaves en el oriente y son màs o menos simétricos, pero hacia el poniente intensifican gradualmente su deformación hasta llegar a convertirse en escamas imbricadas complejas. Dentro de la carta Mapimí definen a las sierras de Mapimí, El Rosario y Bermejillo como apilamientos de pliegues anticlinales y sinclinales angostos y alargados, asimétricos, recostados y complicados por sistemas de fallas inversas imbricadas hacia el oriente-nororiente y que en la sierra de Bermejillo ponen en relación tectónica a los sedimentos albianos con evaporitas sobre sedimentos del Cretácico superior.

Eguiluz de A., S. (1984), publicó un estudio sobre la tectónica cenozoica del Norte de México, en el cual define la presencia de un sistema de grandes fallas transcurrentes, orientadas casi norte-sur, que a través de decenas de kilómetros modificaron las

(8)

1.- Aguilera Torres,Guillermo, et al. (1987) Visita de reconocimiento al fundo “ P irámide III” en el municipio de Mapimì, Durango. Consejo de Recursos Minerales.

2.- Castro Moreno, Francisco R. (1982) Estudio tectònico-estructural a partir de imágenes de satélite del estado de Chihuahua y norte de Durango. Instituto P olitécnico Nacional. Tesis profesional.

3.- Cruz P érez, Rodrigo, et al. (1999) Infor me final de la carta geológico-minera Torreòn, clave G13-9, escala 1:250,000. Consejo de Recursos Minerales.

4.- Eguiluz de Antuñano, Samuel, et al (1982) P roblemas tectònicos del Sector San P edro del Gallo, en los estados de Chihuahua y Durango. P EMEX.

Boletín de la Asociación Mexicana de Geólogos P etroleros. Vol. XXXIV, Nu m. 2

5.- Eguiluz de Antuñano, Samuel. (1984) Tectònica Cenozoica del Norte de México.P EMEX.

Vol. XXXVI , Nu m. 1.

6.- Eguiluz de Antuñano, Samuel, et al (2000) Tectònica de la Sierra Madre Oriental, Mé xico.

P EMEX. Boletín de la Sociedad Geológica Mexicana.

Vol. LIII, 1-26.

7.- Grajales Nishimura, J. Manuel, et al (1992) Evidencias de la prolongación del arco mag mático cordillerano del Triàsico tardìo-Juràsico en Chihuahua, Durango y Coahuila. Instituto Mexicano del P etróleo.

Boletín de la Asociación Mexicana de Geólogos P etroleros. Vol. XLII, 1-18.

8.- P érez Lucio, José A.,et al (1987) Infor me geológico- minero visita de reconocimiento lote minero “ Margarita 4” y “ Eva 13”,municipio De Mapimì,Durango.

Consejo de Recursos Minerales.

9.- P érez Lucio, José A. (1988) In for me de visita de reconocimiento realizada al lote minero “ Eva 3” ubicado

en el municipio de Mapimì, estado de Durango.

10.- P ineda Ramírez, Alvaro, et al. (1971) Visita a los prospectos de cobre, ubicados en el Cerro P rieto, municipio Mapimì, Dgo. Consejo de Recursos Minerales.

11.- Torreblanca Castro, Teresita de J., et al. (2001) Infor me de la carta geológico-minera La Cadena, clave G13-D13, escala 1:50,000.

2,3,4,5,6,7

11

CARTA MAPIMI G13-D14 103°40'

104°00'

104°00' 103°40'

26°00'25°45'

26°00'

25°45'

9 10

1

Mapimi (Cabecer a Mpal.)

San Pedro

Las Habas

San Alejandro San Ramon

Santa Rita

Gabi Las Amarillas

San Andres Cerro Colorado

El Pajarito La Vaca

Noria los Carrillo

Banco Nacional Agrario

La Purisima

San Jorge San Jose de Bellavista

TRABAJOS PREVIOS ^TERRACERIABRECHA POBLADO O RANCHERIA CARRET ERA

8

N

1.- Aguilera Torres,Guillermo, et al. (1987) Visita de reconocimiento al fundo “ P irámide III” en el municipio de Mapimì, Durango. Consejo de Recursos Minerales.

2.- Castro Moreno, Francisco R. (1982) Estudio tectònico-estructural a partir de imágenes de satélite del estado de Chihuahua y norte de Durango. Instituto P olitécnico Nacional. Tesis profesional.

3.- Cruz P érez, Rodrigo, et al. (1999) Infor me final de la carta geológico-minera Torreòn, clave G13-9, escala 1:250,000. Consejo de Recursos Minerales.

4.- Eguiluz de Antuñano, Samuel, et al (1982) P roblemas tectònicos del Sector San P edro del Gallo, en los estados de Chihuahua y Durango. P EMEX.

Boletín de la Asociación Mexicana de Geólogos P etroleros. Vol. XXXIV, Nu m. 2

5.- Eguiluz de Antuñano, Samuel. (1984) Tectònica Cenozoica del Norte de México.P EMEX.

Vol. XXXVI , Nu m. 1.

6.- Eguiluz de Antuñano, Samuel, et al (2000) Tectònica de la Sierra Madre Oriental, Mé xico.

P EMEX. Boletín de la Sociedad Geológica Mexicana.

Vol. LIII, 1-26.

7.- Grajales Nishimura, J. Manuel, et al (1992) Evidencias de la prolongación del arco mag mático cordillerano del Triàsico tardìo-Juràsico en Chihuahua, Durango y Coahuila. Instituto Mexicano del P etróleo.

Boletín de la Asociación Mexicana de Geólogos P etroleros. Vol. XLII, 1-18.

8.- P érez Lucio, José A.,et al (1987) Infor me geológico- minero visita de reconocimiento lote minero “ Margarita 4” y “ Eva 13”,municipio De Mapimì,Durango.

9.- P érez Lucio, José A. (1988) In for me de visita de reconocimiento realizada al lote minero “ Eva 3” ubicado

en el municipio de Mapimì, estado de Durango.

10.- P ineda Ramírez, Alvaro, et al. (1971) Visita a los prospectos de cobre, ubicados en el Cerro P rieto, municipio Mapimì, Dgo. Consejo de Recursos Minerales.

11.- Torreblanca Castro, Teresita de J., et al. (2001) Infor me de la carta geológico-minera La Cadena, clave G13-D13, escala 1:50,000.

2,3,4,5,6,7

11

CARTA MAPIMI G13-D14 103°40'

104°00'

104°00' 103°40'

26°00'25°45' 26°00'

25°45'

9 10

1

Mapimi (Cabecer a Mpal.)

San Pedro

Las Habas

San Alejandro San Ramon

Santa Rita

Gabi Las Amarillas

San Andres Cerro Colorado

El Pajarito La Vaca

Noria los Carrillo

Banco Nacional Agrario

La Purisima

San Jorge San Jose de Bellavista

TRABAJOS PREVIOS ^TERRACERIABRECHA POBLADO O RANCHERIA CARRET ERA

8

N N

Figura No. 1

estructuras y la paleogeografía mesozoica de esta región. Las evidencias consisten de fracturas, flexiones, dislocación de estructuras, accidentes morfotectónicos y emplazamientos plutónicos alineados, que en conjunto indican la existencia de estos corrimientos. Dentro de la carta Mapimí se infiere la traza de la falla de Almagre, la cual se interpreta como un corrimiento de tipo dextral.

Concluye que de alguna manera estas grandes fallas parecen estar relacionadas con la intersección de fallas anteriores y el emplazamiento de plutones con mineralización asociada. No se conoce aún si los corrimientos transcurrentes mencionados corresponden a una reactivación de antiguas fallas.

Eguiluz de A., S., et al., (2000) realizaron un estudio sobre la tectónica de la Sierra Madre Oriental (SMO);

en donde la definen como una cordillera cuyo relieve se debe a la deformación de rocas mesozoicas, que fueron levantadas, comprimidas y transportadas hacia el noreste, formando pliegues y cabalgaduras durante la orogenia Laràmide. Datos recientes obtenidos por otros autores sugieren que la pila de

sedimentos acumulados en el frente de la SMO, fue mucho mayor a lo que esta presente y que su levantamiento y fallamiento ocurrieron posiblemente en el Eoceno tardío. Los autores proponen el modelo de cuña crítica como una posibilidad para explicar adecuadamente las relaciones estructurales con respecto a la distribución de evaporitas; la geometría de las estructuras del frente de montaña; los estilos de deformación de la cubierta y del basamento; las variaciones de acortamiento y la posición de los afloramientos de la zona interna de la cadena plegada.

Grajales, N. J., et al., (1992) publican un informe sobre las evidencias de la prolongación del arco magmático cordillerano del Triásico tardío-Jurásico en Chihuahua, Durango y Coahuila, estableciendo que las rocas ígneas que lo conforman son volcánicas y plutónicas, siendo las primeras más antiguas (220 Ma) que las segundas (150 Ma). Las rocas volcánicas son principalmente riolita, riodacita, dacita y escasas andesita. Las rocas volcánicas están aflorando y en el subsuelo y sirven de base a

(9)

secuencias sedimentarias del Jurásico superior- Cretácico inferior. Las rocas plutónicas han sido encontradas únicamente en superficie y son de composición granítica y diorítica; son la base de secuencias volcánicas del Terciario y parecen representar porciones levantadas del arco. Los autores confirman la presencia de magmatismo del Triásico tardío-Jurásico en el noreste de Durango, suroeste de Coahuila y Chihuahua. Este magmatismo parece corresponder a una continuación del arco magmático de la misma edad identificado en el suroeste de los Estados Unidos y en Sonora. El límite nororiental de este arco parece estar separado del arco permo-triásico por una gran megacizalladura.

Moore T.P. y Megaw, P. (2003) elaboraron un compendio de la mina La Ojuela que incluye la historia del distrito minero desde sus inicios hasta la década pasada, el marco tectònico, la geología regional y del distrito, mineralización, desarrollo de obras mineras y una descripción de las especies minerales encontradas.

Pérez L. A. y Parra, S. R. (1987) realizaron una visita de reconocimiento geológico-minero a los lotes

“Margarita 4” y “Eva 13”,ubicados en el extremo noroeste de la sierra de Mapimí, indicando que del muestreo realizado, los valores de fluorita en superficie son bajos y a profundidad aumentan considerablemente. Estiman un potencial de 300,000 toneladas, sin mencionar las leyes.

Pérez L. A. y Parra, S. R. (1988) realizaron una visita de reconocimiento geológico-minero al lote “Eva 3”,localizado en la margen oeste del cerro Prieto, obteniendo del muestreo realizado valores de 2 a 18 g/t de Ag; 60 a 69% de SiO2; 13 a 21% de Al2O3, concluyendo que dentro de la superficie del lote no se presenta ningún tipo de estructura mineralizada de interés.

Pineda, R. A. y Mezquita, C. J. (1971) realizaron una visita geológico-minera a los prospectos de cobre, ubicados en el cerro Prieto. En el prospecto La Gloria obtuvieron valores de cobre de 5.42% a 7.71%; en el prospecto 4 Milpas se obtuvieron valores de 3.5%. Concluyen que a pesar de que las leyes de cobre son económicas, las vetas son muy angostas y poco competentes, además la falta de obras a rumbo de veta hace difícil dictaminar la verdadera importancia de esta zona, sin embargo recomiendan un muestreo de detalle ya que se tiene presencia de mineralización de cobre en los cuerpos de hornfels cuarzofeldespático y en los diques de pórfido monzonítico.

Rennie, D. (2002) elaborò un reporte de los recursos estimados para la mina La Platosa, ubicada a 1 km al oriente del lìmite de la carta Mapimí. El autor describe la tectònica, geología estructural, estratigrafìa, tipo de depósitos minerales y leyes de mineralización en base al muestreo de núcleos de barrenaciòn, asi como los resultados obtenidos de la exploración por métodos indirectos (levantamientos geofísicos y muestreo geoquímico).

Torreblanca, C. T. y Payán, B. E. (2001) elaboraron la carta geológico-minera y geoquímica La Cadena escala 1:50,000, la cual limita al oriente con la carta Mapimí. Las unidades cartografiadas en la primera y que afloran también en la carta Mapimí corresponden a las formaciones Aurora (Ka Cz), Indidura (Kceco Lu-Cz), Caracol (Kcoss Lu-Ar) y Ahuichila (Teo Cgp). Asimismo andesita (Kce-Tpa A), secuencia volcánica superior (To R-Ig), granodiorita (Tpa Gd), depósitos coluviales (Qho co) y depósitos aluviales (Qho al). Las autoras concluyen que en la cuestión estratigráfica se tiene la ausencia de algunas unidades litológicas debido a los corrimientos de las extensas cabalgaduras. La existencia de las estructuras que se localizan en el área, corresponden a las formadas a partir de los esfuerzos de la orogenia Larámide. El cuerpo batolítico que se localiza en la porción noroccidental de la carta aportó los fluidos mineralizantes que dieron origen a los depósitos por medio de metasomatismo de contacto. Se tienen también evidencias de una etapa de reemplazamiento por hidrotermalismo que dio origen a estructuras como mantos y vetas. Las rocas pertenecientes a la Formación La Peña son dentro de la carta, buenas almacenadoras de la mineralización.

Con el análisis e interpretación de la bibliografía anteriormente consultada, se propone la siguiente problemática a resolver:

Estratigrafía:

Definir mediante estudios radiométricos o relaciones de campo si los afloramientos de rocas volcánicas ácidas en los cerros Colorado y la Difunta son de edad Terciaria o más antiguos. Lo anterior en base al informe de Grajales, N. J., et al., (1992).

Definir mediante estudios radiométricos o relaciones de campo si los afloramientos de rocas volcánicas de composición andesítica ubicados al noroeste y sureste del cerro Colorado son de edad terciaria o bien corresponden a rocas de edad cretácica, definida mediante radiometría por el método de K-Ar

(10)

(BRGM, 1998)como los afloramientos localizados sobre el límite occidental de la carta.

Definir si se tienen apófisis del intrusivo granodiorítico afectando a la secuencia sedimentaria en los cerros el Toboso y el Aguaje. Lo anterior en base a la interpretación de la carta magnética de campo total.

Definir si el cuerpo intrusivo de composición gabroica de edad Cretácico Campaniano determinada con radiometría, (Cruz P.R. et al., 1999), aflora dentro de la carta Mapimí, sobre el límite sur.

Estructural:

En el caso de que el afloramiento de rocas volcánicas del cerro la Difunta sea más antiguo, definir si corresponde a un segmento del límite entre los terrenos tectonoestratigráficos Sierra Madre y Coahuila.

Comprobar si las dos direcciones definidas con los ejes de las anomalías magnéticas, interpretadas en el plano de geofísica corresponden en superficie a direcciones de fracturamiento del cuerpo intrusivo y si estas están asociadas a mineralización.

Verificar el contacto tectónico por cabalgadura entre la caliza de la Formación Aurora sobre la caliza y lutita de la Formación Indidura.

Yacimientos minerales:

Definir si la zona mineralizada El Toboso corresponde a un yacimiento de tipo pórfido de cobre; lo anterior en base a las características de la mineralización observadas en campo.

Mediante los análisis químicos, los estudios mineragráficos, paragenéticos, en conjunto con la interpretación litológica-estructural, geoquímica y geofísica, definir si las zonas mineralizadas tienen un potencial mayor al establecido en los trabajos anteriores.

Mediante la interpretación de las anomalías geoquímicas definidas a partir de los análisis del muestreo de sedimentos activos de arroyo y su correlación con las anomalías geofísicas, establecer en las zonas de los amplios valles presentes en la carta, la posible presencia de yacimientos a profundidad, que constituyan nuevas zonas

prospectivas, susceptibles de contener potencial minero.

I.3.- MÉTODO DE TRABAJO

La metodología aplicada en la elaboración de la carta geológico-minera a escala 1:50,000 consta de 20 procedimientos técnicos especificados en el Sistema de Calidad, los cuales consisten en:

gabinete al inicio de la carta, iniciando con la compilación de información bibliocartogràfica en instituciones como: Cedorem del CRM, UNAM, IPN, PEMEX, IMP, INEGI, empresas mineras, publicaciones en revistas especializadas nacionales y extranjeras, tesis profesionales de diferentes grados académicos, continuando con el análisis e interpretación de esta información, depurando, sintetizando y elaborando un plano geológico- estructural interpretado, columna estratigràfica preliminar, plano de yacimientos minerales preliminar, resumen litológico estructural y de alteraciones hidrotermales, lo cual sirve de base para la elaboración del marco geológico y la problemática a resolver, además se realiza la interpretación del modelo digital del terreno y la imagen de satélite en las bandas 7,4,1.

En base a la información antes mencionada se realiza la programación del muestreo geoquímico de arroyo con un total de 171 muestras con una densidad por muestra de 5 km², a través de pétalos de captación fluidal, aplicando el criterio de cuencas y subcuencas hidrológicas y su asociación con la litología.

Las actividades de campo inician con el reconocimiento general del área, donde se verifica la información antes mencionada y se elabora un programa para este reconocimiento, realizando recorridos geológicos y homologando los límites de las cartas aledañas, se plasman en una base topográfica de INEGI y las observaciones realizadas en la libreta de campo, se elabora una minuta de trabajo con las conclusiones del reconocimiento. Con esta información se elabora el marco geológico para comprender la evolución espacio temporal de los eventos geológicos ocurridos en la región y con base en este se realiza el agrupamiento o la separación de las unidades geológicas a cartografiar, considerando los criterios utilizados en las cartas aledañas elaboradas por el CRM; posteriormente se inicia el mapeo geológico y ubicación con muestreo de yacimientos minerales, iniciando con el muestreo geoquímico de sedimento activo de arroyo con la geología puntual, con un total de 162 muestras, las cuales se analizan por emisión espectroscópica de

(11)

plasma de Ag, Al, Ba, Be, Ca, Cd, Co, Cr, Cu, Fe, K, Mg, Mn, Mo, Na, Ni, P, Pb, Sc, Sr, Ti, U, W, y Zn; el As, Bi, Sb, Se, Sn y Te, se analizan por vía húmeda;

con los resultados obtenidos se realizan análisis geoestadísticos por percentiles, continuando con el mapeo geológico y muestreo de yacimientos minerales con una duración de actividades de campo de 10 meses, elaborando los planos respectivos con la tabla de datos estructurales con un total de 550 y un total de 17 muestras petrográficas; para yacimientos minerales se visitaron un total de 5 minas, 1 presa de jales, 1 banco de material de fundición, 41 prospectos y 32 manifestaciones de minerales metálicos y 9 de no metálicos, de estos se obtuvieron 442 muestras de esquirlas 1 muestra para análisis por difracción de rayos X, 3 muestras para estudio mineragráfico, 1 muestra para análisis de roca total (por óxidos mayores), 2 muestras para rocas dimensionables (mármol) y 1 muestra para caracterización (caliza).

. La integración de la información cartográfica se presenta en un plano geológico-estructural en base topográfica INEGI, con la columna estratigráfica y los niveles de contactos geológicos, estructural, de yacimientos minerales alteraciones y zonificación de

entidades mineralizadas, muestreo, dataciones isotópicas y paleontológicas, esquema estructural y plano de localización. Con esta información se elabora el Informe Geológico-Minero y se envía para su validación y aprobación; la edición final de la carta geológico-minera se realiza a través de un sistema de información geográfica (ARC/INFO), el cual permite la posibilidad de ofrecer al usuario la combinación de varias disciplinas para la impresión de la carta Temática.

II.- GEOGRAFÍA

II.1.- LOCALIZACIÓN Y EXTENSIÓN DEL ÁREA La carta Mapimí se ubica en la porción nororiental del estado de Durango, dentro de los municipios de Mapimí y Tlahualilo, aproximadamente al N 20º E y 215 km en línea recta de la ciudad de Durango.

Queda comprendida entre las coordenadas geográficas 25º45’ a 26º00’ de latitud Norte y 103º40’

a 104º00’ de longitud Oeste, con relación al Meridiano de Greenwich, abarcando una superficie de 927 km². (Figura No. 2).

MAP IM I G13D14

LOCALIZACION Y EXTENSION DEL AREA

ESCALA GRAFICA APROX.

26°00' 26°00'

25°00'

24°00' 24°00'

23°00' 23°00'

103°00' 104°00'

105°00' 106°00'

107°00'

104°00' 105°00'

106°00' 107°00'

CHIHUAHUA

COAHUILA

SINALO A

NAYARIT

STA. CLARA VILLA HIDALGO

INDE GUANACEVI

TOPIA

TEPEHUANES

MEZQUITAL SUCHIL

VILLA UNION SAN BERNARDO

SANTA MARIA DEL ORO

CANELAS

CANATLAN RODEO

NAZAS

CUENCAME

GPE.

VICTORIA

NOMBRE DE DIOS V. GUERRERO TLAHUALILO DE

ZARAGOZA VILLA

OCAMPO

DURANGO

0 30 60 90 Kms .

TAMAZULA

TAYOLTI TA OTAEZ

27°00' 27°00'

ZAC ATEC AS

SN. JUAN DE GPE.

103°00'

25°00' NUEVO

IDEAL SANTIAGO PAPASQUIARO

N

SAN PEDRO DEL GALLO G13-D23

103°20'

104°20' 104°00' 103°40'

25°30' 25°30'

25°45' 26°15' 103°40'

104°00' 104°20'

26°00' 26°00'

25°45' 26°15'

G13-D15 G13-D13 G13-D14

BERMEJILLO LA CADENA MAPIMI

G13-D25 TORREON G13-B85 G13-B83

TLAHUALILO EL JARALITO

G13-B84 JABONCILLO

G13-D24 VICENTE SUAREZ

PUEBLO NUEVO

CD LERDO MAPIMI CD. GOMEZ PALACIO

MAP IM I G13D14

LOCALIZACION Y EXTENSION DEL AREA

26°00' 26°00'

25°00'

24°00' 24°00'

23°00' 23°00'

103°00' 104°00'

105°00' 106°00'

107°00'

104°00' 105°00'

106°00' 107°00'

CHIHUAHUA

COAHUILA

SINALO A

NAYARIT

STA. CLARA VILLA HIDALGO

TOPIA

TEPEHUANES

CANELAS

NAZAS

CUENCAME

GPE.

VICTORIA

OCAMPO

DURANGO

0 30 60 90 Kms .

TAMAZULA

TAYOLTI TA OTAEZ

27°00' 27°00'

ZAC ATEC AS

103°00'

25°00' NUEVO

N

SAN PEDRO DEL GALLO G13-D23

103°20'

104°20' 104°00' 103°40'

25°30' 25°30'

25°45' 26°15' 103°40'

104°00' 104°20'

26°00' 26°00'

25°45' 26°15'

G13-D15 G13-D13 G13-D14

BERMEJILLO LA CADENA MAPIMI

G13-D25 TORREON G13-B85 G13-B83

TLAHUALILO EL JARALITO

G13-B84 JABONCILLO

G13-D24 VICENTE SUAREZ

PUEBLO NUEVO

CD LERDO MAPIMI CD. GOMEZ PALACIO

Figura No. 2

(12)

26°00' 26°00'

25°00'

24°00' 24°00'

23°00' 23°00'

103°00' 104°00'

105°00' 106°00'

107°00'

104°00' 105°00'

106°00' 107°00'

CHIHUAHUA

COAHUILA

SINALO A

NAYARIT

CD LERDO

STA. CLARA MAPIMI

VILLA HIDALGO

TOPIA

TEPEHUANES

CANELAS

NAZAS

CUENCAME

GPE.

VICTORIA

OCAMPO

DURANGO

0 30 60 90 K ms.

TAMAZULA

PUEBLO NUEVO TAYOLTI TA OTAEZ

27°00' 27°00'

ZAC ATEC AS

103°00'

25°00' NUEVO

EXPLICACION

AUTOPISTA

CARRETERA

FERROCARRIL CAPITAL DEL ESTADO

CABECERA MUNICIPAL CIUDAD

AREA DE ESTUDIO TERRACERIA

LIMITE DE ESTADO N

ACCESO Y VIAS DE

COMUNICACION

CD. GOMEZ PALACIO MAP IM I G13D14

26°00' 26°00'

25°00'

24°00' 24°00'

23°00' 23°00'

103°00' 104°00'

105°00' 106°00'

107°00'

104°00' 105°00'

106°00' 107°00'

CHIHUAHUA

COAHUILA

SINALO A

NAYARIT

CD LERDO

STA. CLARA MAPIMI

VILLA HIDALGO

TOPIA

TEPEHUANES

CANELAS

NAZAS

CUENCAME

GPE.

VICTORIA

OCAMPO

DURANGO

0 30 60 90 K ms.

TAMAZULA

PUEBLO NUEVO TAYOLTI TA OTAEZ

27°00' 27°00'

ZAC ATEC AS

103°00'

25°00' NUEVO

EXPLICACION

AUTOPISTA

CARRETERA

FERROCARRIL CAPITAL DEL ESTADO

CABECERA MUNICIPAL CIUDAD

AREA DE ESTUDIO TERRACERIA

LIMITE DE ESTADO N

ACCESO Y VIAS DE

COMUNICACION

CD. GOMEZ PALACIO MAP IM I G13D14

Figura No.3 II.2.- ACCESO Y VÍAS DE COMUNICACIÓN

El acceso a partir de la ciudad de Durango se realiza por la autopista de cuatro carriles No. 40 hasta el entronque a Gómez Palacio-Torreón con recorrido de 232 km, de ahí se continua por la misma autopista que en este tramo tiene el No. 49, hasta el poblado de Bermejillo con recorrido de 30 km; de este poblado se continua por la carretera estatal No.

30 hasta llegar al poblado de Mapimí recorriendo 23 km, para un total de 285 km.

Otro acceso se realiza por la carretera federal No. 45 rumbo a la ciudad de Parral, Chih. hasta llegar al entronque rumbo a Bermejillo con recorrido de 173 km; de ahí se continua por la carretera estatal No. 30 recorriendo 97 km hasta el poblado de Mapimí, para un recorrido total de 270 km. De este poblado se desprenden varios caminos de terracería y brechas, algunas de estas transitables sólo en época de secas y que conducen a casi todas las porciones de la carta (Figura No. 3)

II.3.- FISIOGRAFÍA

La carta Mapimí queda comprendida dentro de la provincia fisiográfica de Cuencas y Sierras (Raisz, E.,1964). (Figura No. 4).

La sierra de Mapimí es el rasgo topográfico de mayor elevación, alcanzando hasta 2500 m.s.n.m. El resto de la carta lo conforman el extremo nororiental de la sierra del Rosario, que sobre el límite de la carta tiene 2000 m.s.n.m.,una gran parte de la sierra de Bermejillo, con una elevación máxima de 1580 m.s.n.m.,el Cerro Prieto (1800 m.s.n.m.),el cerro El Toboso (1520 m.s.n.m.), el cerro Colorado (1580 m.s.n.m.) y los cerros El Cobre y San Gilberto (1300 m.s.n.m.), así como algunos lomeríos con pendiente suave, separados por dos grandes planicies de lagunas secas que conforman parte del Bolsón de Mapimí. La configuración del drenaje es muy escasa debido a que las unidades litológicas son generalmente calcáreas con un drenaje de tipo subparalelo a subdendrítico; en las zonas en donde se tienen rocas terrígenas el drenaje es de tipo subdendrítico y radial, este conformado probablemente por la presencia de un cuerpo intrusivo a profundidad. Los arroyos son de cauce intermitente y transportan agua únicamente en época de lluvias
