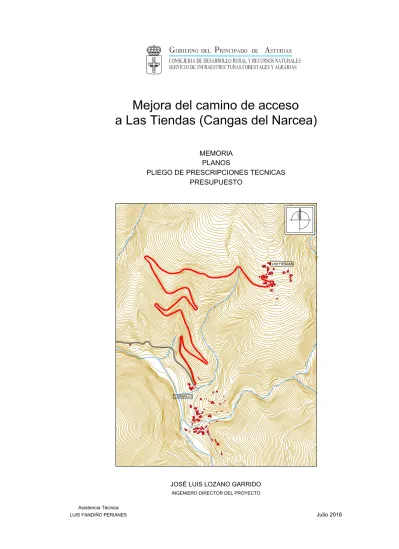

Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) INDICE DEL PROYECTO

Texto completo

(1)

(2) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) _________________________________________________________________. INDICE DEL PROYECTO DOCUMENTO Nº1: MEMORIA I.- MEMORIA DESCRIPTIVA. 1.- ANTECEDENTES 2.- OBJETO DEL PROYECTO 3.- SITUACIÓN Y DELIMITACIÓN 4.- ESTADO ACTUAL 5.- DESCRIPCION Y JUSTIFICACIÓN DE LAS OBRAS DISEÑADAS. 6.- DOCUMENTOS QUE INTEGRAN EL PROYECTO. 7.- RELACION DE SERVICIOS AFECTADOS Y OCUPACIONES 8.- INFORME GEOTECNICO. 9.- ESTUDIO DE SEGURIDAD Y SALUD 10.- ESTUDIO PRELIMINAR DE IMPACTO AMBIENTAL. 11.- AFECCIONES A BIENES DE INTERÉS HISTÓRICO – CULTURAL 12.- ESTUDIO DE GESTIÓN DE RESIDUOS 13.- REQUISITOS ADMINISTRATIVOS 13.1.- PLAZO DE EJECUCIÓN DE LAS OBRAS. 13.2.- PLAZO DE GARANTÍA. 13.3.- REVISIÓN DE PRECIOS 13.4.- DECLARACIÓN DE OBRA COMPLETA. 13.5.- PROPUESTA DE CLASIFICACIÓN DEL CONTRATISTA 14.- PRESUPUESTO DE LAS OBRAS 15.- CONCLUSIONES II.- ANEJOS A LA MEMORIA. 1.- JUSTIFICACIÓN DE PRECIOS. 2.- CÁLCULOS ESTRUCTURALES 3.- CUADRO RESUMEN DEL PROYECTO 4.- AFECCIONES Y PARCELARIO 5.- PLAN DE OBRA 6.- ENTRONQUE 7.- ESTUDIO DE GESTION DE RESIDUOS 8.- ESTUDIO DE SEGURIDAD Y SALUD DOCUMENTO Nº 2: PLANOS 1.- PLANO DE SITUACION Y EMPLAZAMIENTO. 2.- PLANO DIRECTOR. 3.- PLANTAS. 4.- SECCIONES TIPO. 5.- OBRAS DE FÁBRICA, DETALLES, SEÑALIZACIÓN y MOBILIARIO. DOCUMENTO Nº 3: PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES. CAPITULO I: CAPITULO II CAPITULO III: CAPITULO IV:. GENERALIDADES DESCRIPCIÓN DE LAS OBRAS EJECUCIÓN DE LAS OBRAS UNIDADES DE OBRA. _____________________________________________________________ INDICE: Pág. 1.

(3) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) _________________________________________________________________. CAPITULO V: VARIOS CAPITULO VI: PRUEBAS Y ENSAYOS DOCUMENTO Nº 4: PRESUPUESTO. 1.- MEDICIONES. 1.1.- MEDICIONES GENERALES 2.- CUADRO DE PRECIOS. 2.1.- CUADRO DE PRECIOS Nº 1. 2.2.- CUADRO DE PRECIOS Nº 2. 3.- PRESUPUESTO GENERAL. 3.1.- PRESUPUESTOS PARCIALES 3.2.- RESUMEN GENERAL DEL PRESUPUESTO.. _____________________________________________________________ INDICE: Pág. 2.

(4) DOCUMENTO Nº 1:. MEMORIA.

(5) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. INDICE DE LA MEMORIA. I.- MEMORIA DESCRIPTIVA. 1.- ANTECEDENTES 2.- OBJETO DEL PROYECTO 3.- SITUACIÓN Y DELIMITACIÓN 4.- ESTADO ACTUAL 5.- DESCRIPCION Y JUSTIFICACIÓN DE LAS OBRAS DISEÑADAS. 6.- DOCUMENTOS QUE INTEGRAN EL PROYECTO. 7.- RELACION DE SERVICIOS AFECTADOS Y OCUPACIONES 8.- INFORME GEOTECNICO. 9.- ESTUDIO DE SEGURIDAD Y SALUD 10.- ESTUDIO PRELIMINAR DE IMPACTO AMBIENTAL. 11.- AFECCIONES A BIENES DE INTERÉS HISTÓRICO – CULTURAL 12.- ESTUDIO DE GESTIÓN DE RESIDUOS 13.- REQUISITOS ADMINISTRATIVOS 13.1.- PLAZO DE EJECUCIÓN DE LAS OBRAS. 13.2.- PLAZO DE GARANTÍA. 13.3.- REVISIÓN DE PRECIOS 13.4.- DECLARACIÓN DE OBRA COMPLETA. 13.5.- PROPUESTA DE CLASIFICACIÓN DEL CONTRATISTA 14.- PRESUPUESTO DE LAS OBRAS 15.- CONCLUSIONES. II.- ANEJOS A LA MEMORIA.. 1.- JUSTIFICACIÓN DE PRECIOS. 2.- CÁLCULOS ESTRUCTURALES 3.- CUADRO RESUMEN DEL PROYECTO 4.- AFECCIONES Y PARCELARIO 5.- PLAN DE OBRA 6.- ENTRONQUE 7.- ESTUDIO DE GESTION DE RESIDUOS 8.- ESTUDIO DE SEGURIDAD Y SALUD.

(6) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. I: MEMORIA DESCRIPTIVA 1.- ANTECEDENTES El presente proyecto técnico “Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea)” se redacta por encargo del Servicio de Infraestructuras Forestales y Agrarias, perteneciente a la Consejería de Desarrollo Rural y Recursos Naturales del Principado de Asturias. Éste proyecto tiene por objetivo definir y valorar las obras necesarias para la mejora de un camino rural, que constituye el acceso al núcleo rural de Las Tiendas, en el Término Municipal de Cangas de Narcea. Las obras de este camino beneficiarán principalmente a los habitantes del propio núcleo de población al que proporciona acceso, así como a los propietarios de las fincas y explotaciones ganaderas adyacentes a las que el camino da servicio, mejorando su acceso. La elaboración del presente Proyecto ha sido aprobada mediante Resolución de 5 de Julio de 2016 de la Consejería de Desarrollo Rural y Recursos Naturales con número de expediente SEM-16-21.. 2.- OBJETO DEL PROYECTO El objeto del presente Proyecto es servir de norma técnica para definir y valorar las obras correspondientes a la “Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea)”, de modo que sirva de apoyo técnico a la realización de las mismas y a la obtención de las oportunas licencias y autorizaciones. Las obras a ejecutar sobre el camino se diseñarán con las características constructivas adecuadas para solucionar los problemas actuales de firmes, contenciones y drenajes, de forma que permitan un mejor tránsito rodado y una mejor conservación del mismo, manteniendo el trazado actual en la totalidad de su recorrido. Las Tiendas, es un núcleo rural claro exponente de población rural y de agricultura de zona de montaña, con explotaciones ganaderas de aptitud cárnica.. 3.- SITUACIÓN Y DELIMITACIÓN: El camino se localiza en la parroquia de Carballo perteneciente al Término municipal de Cangas del Narcea y que engloba a los núcleos de Carballo, Corbero, Tremado de Carballo y Las Tiendas. El camino tiene su origen en el PK 3+800 de la Carretera Local CN-4 Las Mestas – Genestoso. Discurre en dirección predominantemente norte y con un trazado muy sinuoso durante los 1.180 primeros metros, donde toma dirección Este hasta llegar a Las Tiendas, punto de finalización del trazado. El camino cuenta con una longitud total de 3.563,00 ml y a efectos de proyecto se sitúa el PK 0+000 en el núcleo de población y el PK 3+563 en el entronque con la Carretera Local CN-4 . ___________________________________________________________________ MEMORIA: Página 1.

(7) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Foto 1: Inicio del camino en el interior del núcleo de Las Tiendas.. Foto 2: Trazado del camino a su paso por el interior del núcleo.. ___________________________________________________________________ MEMORIA: Página 2.

(8) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Los accesos a la obra, tanto de materiales como de maquinaria, se realizarán a través de la Carretera AS-213 Cangas del Narcea – Puerto de Leitariegos hasta el kilómetro 6+800 en el núcleo de Las Mestas, donde giramos a mano izquierda y tomamos la Carretera Local CN-4 Las Mestas – Genestoso. Tras recorrer 3.800 m y en el núcleo de Carballo, nos desviamos a mano izquierda por el Camino a Las Tiendas, objeto de esta Mejora.. Foto 3: Intersección del Camino de Las Tiendas con la CN-4, con el Núcleo de Carballo al fondo.. 4.- ESTADO ACTUAL En la actualidad, el camino objeto del proyecto existe y está en uso, proporcionando servicio tanto al propio núcleo rural, como a todas aquellas fincas y zonas de pastos situadas en su entorno. Se trata de un viario que en la actualidad cuenta con una capa de rodadura formada por un tratamiento superficial. Aunque, como se ha dicho, el camino está en uso y es transitable en la actualidad, su estado presenta una serie de deficiencias que dificultan el acceso rodado sobre todo en invierno o con circunstancias meteorológicas adversas. Las deficiencias generales observadas son básicamente las siguientes:. ___________________________________________________________________ MEMORIA: Página 3.

(9) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. -. Zonas en deficiente estado de conservación, donde se han formado baches y deformación superficial del pavimento.. -. Zonas con deficiencias en los sistemas de evacuación de aguas pluviales, lo que origina encharcamientos y erosión superficial. Se prevé la construcción de cunetas de hormigón en parte final de la traza, próxima a la intersección, para evitar así que el agua discurra por encima de la capa de rodadura.. -. El trazado del camino es en general bueno, con pendientes moderadas, curvas de radios aceptables salvo en dos casos concretos, explanada con una buena capacidad portante donde no se observan blandones que requieran la realización de saneos, taludes totalmente revegetados, etc.. -. Las cunetas en tierras, presentan en general una gran abundancia de vegetación e incluso acumulación de material de arrastre procedente tanto de los taludes como de la disgregación del propio firme.. -. Posee una red básica de drenaje formada por caños de hormigón de 400, 600 y 1000 mm. de diámetro, que deberá ser completada con la colocación de caños intermedios en unos casos y alargando algunos existentes en otros.. -. Cuenta con numerosos tramos de bionda metálica que no resulta del todo suficiente, por lo que será completada con la colocación de otros dos tramos intermedios.. Foto 4: Detalle de una de las zonas del pavimento con baches.. ___________________________________________________________________ MEMORIA: Página 4.

(10) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Foto 5: Zona de la traza con la capa de firme deteriorada.. Foto 6: Zona de la traza con pavimento deformado longitudinalmente.. ___________________________________________________________________ MEMORIA: Página 5.

(11) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 5.- DESCRIPCION DISEÑADAS:. Y. JUSTIFICACIÓN. DE. LAS. OBRAS. 5.1.- Justificación de las obras diseñadas: -. -. -. Dotar al camino de un firme que aumente significativamente la capacidad estructural del mismo en algunos tramos y rehabilitar superficialmente el firme en otros, mejorando sus características funcionales (seguridad, comodidad, etc). Mejorar el sistema de sostenimiento de la plataforma para evitar hundimientos. Mejorar el sistema de drenaje longitudinal y transversal. Dotar de elementos de protección a algunos tramos de taludes muy pronunciados, que podrían originar consecuencias graves en casos de salida de la calzada. Proporcionar señalización vial vertical.. Todas estas actuaciones se planificarán sin alteración alguna sobre el actual trazado del camino. En función de estos objetivos planteados se han decidido las siguientes alternativas: -. En cuanto a la anchura del camino se ha optado por mantener la existente, salvo en dos tramos concretos en curva, donde se plantea un ensanche de las mismas para mejorar la circulación de los vehículos de mayor tonelaje. Cuenta con anchos medios comprendidos entre los 4,50 y los 6,00 m.. -. Se ejecutará un sistema de drenaje para la evacuación de aguas que favorezca la conservación del camino. Existe un tramo entre caños de mas de 200 m, por lo que se plantea la colocación de un intermedio. Sin embargo el drenaje longitudinal con cunetas en tierra y algún que otro tramo de cuneta revestida, está mas adaptado y se completará únicamente con la construcción de un tramo de cuneta bordillo.. -. Los movimientos de tierras consistirán únicamente en la excavación de la plataforma en aquellas zonas que requieran la ejecución de un saneo previo del firme y en el ensanche de dos de las curvas de la traza.. -. El firme se diseña en función de las características de la explanada existente y del tipo e intensidad del tráfico previsto, ejecutando un tratamiento superficial de triple riego asfáltico sobre una base de zahorra artificial en unos tramos y doble riego asfáltico sobre el firme actual previamente bacheado, en otros.. -. Para reducir los riesgos de caídas de vehículos, se proyecta la colocación de barreta metálica de seguridad en aquellos tramos que por su peligrosidad se considere conveniente.. -. Se dotará al camino de la señalización vial vertical necesaria.. ___________________________________________________________________ MEMORIA: Página 6.

(12) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 5.2.- Descripción de las obras del Proyecto: Los datos principales de las obras de ejecución son los siguientes 5.2.1.- Descripción del trazado 5.2.1.1.- Características principales de la traza Los datos principales se describen a continuación: 1. Longitud total: 3.563,00 m. 2. Anchura: 2.1. Camino: La anchura de la capa de rodadura del camino estará comprendida entre los 4,50 y los 6,00 m. entre aristas interiores de cuneta. 2.2. Cuneta: Se dispondrá en dos tramos, uno de cuneta bordillo de hormigón de 50 cm de anchura mas bordillo y otro de cuneta badén de 80 cm de ancho (entronque con la CN-4). El resto será cuneta en tierras de la sección reflejada en los planos y varios tramos existentes de cuneta de hormigón. La totalidad de la traza discurre sobre la existente. 5.2.1.2.- Características y condiciones tenidas en cuenta. Para la definición geométrica del trazado se ha tenido en cuenta la Norma 3.1.I.C. “Trazado”, que en el caso que nos ocupa admite ciertas tolerancias en cuanto a los parámetros geométricos de diseño. Se atienden también los condicionantes básicos relativos al trazado, utilizados normalmente por el Servicio de Infraestructuras Forestales y Agrarias de la Consejería de Desarrollo Rural y Recursos Naturales en sus proyectos y todos aquellos otros que el Director del Proyecto considere oportunos. En base a lo anterior, la solución de trazado propuesta, presenta las siguientes características: 1. El trazado en planta existente en la actualidad, cuenta con curvas que salvo en los dos casos en los que se plantea su modificación, resultan adecuadas y el trazado en alzado presenta alineaciones largas y con pendientes del todo aceptables, no considerando por tanto la posibilidad de modificarlas. 2. Dadas las características de altitud y climatología invernal del viario, se ha optado por disminuir el peralte máximo al 5% para eliminar los peligros asociados a peraltes elevados y velocidades reducidas ante la presencia de hielo. Se concluye que el trazado resultante ha sido fruto de aunar todos los condicionantes expuestos, principalmente de tipo económico, orográfico e intentando adaptarse en su totalidad a la traza del camino existente.. ___________________________________________________________________ MEMORIA: Página 7.

(13) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 5.2.1.3.- Sección transversal tipo. En función de las anchuras de la plataforma del camino y de los tipos de firmes y pavimentos, se establecen las siguientes secciones tipo para cada uno de los tramos, con independencia del tipo de cuneta que se construya: o. TIPO I: Corresponde a tramos de camino con pavimento de doble tratamiento superficial bituminoso, previo bacheo y con ancho de 4,50 m.. o. TIPO II: Corresponde a tramos de camino previamente escarificados, con base de zahorra artificial ZA 0/20 y triple tratamiento superficial bituminoso. El ancho de la capa de rodadura oscila entre los 4,50 y los 5,00 m.. o. TIPO III: Tramos de camino con cajeo previo en la totalidad de su anchura, con base de zahorra artificial ZA 0/20 y triple tratamiento superficial bituminoso. El ancho de la capa de rodadura oscila entre los 3,60 y los 12,00 m, ambos extremos en zona de travesía de Las Tiendas.. o. TIPO IV: Se corresponde con las zonas de ensanche de curvas y los últimos metros anteriores al entronque con la CN-4. Con cajeo previo, suelo seleccionado tipo 2, base de zahorra artificial ZA 0/20 y triple tratamiento superficial bituminoso. El ancho oscila entre los 2,00 m en los ensanches y el total del abanico del enlace.. El valor máximo del peralte en las curvas ensanchadas y en los tramos de pavimento escarificado (Sección Tipo II), será como máximo del 5% y se adoptará en las alineaciones rectas un bombeo uniforme del 2,5 % hacia el borde exterior a efectos de drenaje transversal de la plataforma, según recoge el capítulo 7.3.3 de la Norma 3.1.-I.C. “Trazado” para zonas de pluviosidad elevada. En cuanto a la estabilidad de taludes procedentes tanto de desmonte como de terraplén se consideran totalmente estables y revegetados y la ejecución de este proyecto no plantea ningún tipo de afección sobre ellos.. 5.3.- Obras de tierra Dado que la anchura de la plataforma actual se considera suficiente en la práctica totalidad de la traza, para la ejecución del camino proyectado apenas será necesaria la realización de movimientos de tierra, realizándose excavación únicamente en las dos curvas a ensanchar y en el entronque de este acceso con la carretera local. Se trata de actuaciones puntuales, con un ancho de actuación reducido y en consecuencia con un volumen de tierras también reducido. Se plantea además el escarificado y compactado del firme, así como el perfilado y limpieza de cunetas.. ___________________________________________________________________ MEMORIA: Página 8.

(14) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 5.4.- Obras de drenaje 5.4.1.- Drenaje longitudinal: Con el objeto de evitar la acumulación de agua sobre la calzada, con el consiguiente peligro de deslizamiento y deterioro del firme, en el último tramo de la vía, en la zona mas próxima al entronque con la carretera local, se proyecta la puesta en servicio de un tramo de 106,00 m.l. de cuneta bordillo rígola de hormigón de 0,50 m de ancho más 15,00 cm de bordillo. En el propio entronque de este viario con la carretera local, existe en la actualidad una cuneta badén de 0,80 m de ancho que se encuentra en malas condiciones de conservación, con zonas muy deterioradas. La ejecución de las obras y el tráfico de vehículos y maquinaria pesada, hacen prever su total deterioro, por lo que el proyecto plantea su total reposición, en una longitud de 40,00 m.l. La totalidad del camino dispone de cunetas realizadas en tierra suficientemente dimensionadas, alternándose con varios tramos de cuneta revestida y de cuneta bordillo. La disposición de esta cuneta a lo largo del trazado se describe en los planos correspondientes. Para dar continuidad al drenaje longitudinal en aquellas zonas en las que existen accesos a fincas particulares y el acceso a un cubrecontenedor de basuras, se proyectan otros tantos pasos salvacunetas, con tubo de PVC de 315 mm. de diámetro y longitud variable. Se proyectan tres pasos, todos ellos en la margen izquierda del camino, situados en los PKs 3+346, 3+385 y 3+546 y que cuentan con unas longitudes de 7,00, 7,00 y 3,00 m.l. respectivamente. 5.4.2- Drenaje transversal: El drenaje transversal para la evacuación del agua de las cunetas, se encuentra prácticamente resuelto, con la salvedad de un caño de hormigón de diámetro 400 mm, con sus correspondientes pozo y boquilla ejecutados “in situ”, que será necesario colocar en el PK 1+437, de 6,00 m de longitud y la prolongación de uno existente en el PK 2+447 de 1000 mm de diámetro, ambos situados según plano. Además, no resultan necesarias obras de desagüe de cuencas exteriores que exijan elementos estructurales diferentes de los caños normalizados.. 5.5.- Obras de Contención. Se ha definido en toda la traza la construcción de 1 escollera de sostenimiento situada en la margen derecha y en el PK 3+180, de 21,00 metros de longitud y 6,00 m de altura. Se colocará en coronación, un zuncho de hormigón de 50x25 cm para posterior colocación de barrera de seguridad. Se proyecta además otra estructura de sostenimiento a base de una hinca de raíles de ferrocarril de 2º uso, de 3,00 m de longitud, atados en cabeza mediante un zuncho de hormigón de 50x25 cm y trasdosados por una pantalla de traviesas de ferrocarril de 2º uso, con una longitud de 10,00 metros. ___________________________________________________________________ MEMORIA: Página 9.

(15) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Será necesario además, como consecuencia de un ensanchamiento en la margen derecha de la plataforma, en el PK 1+953, la construcción de dos muros de mampostería ordinaria de 4,00 m de longitud y 1,25 m de altura. Se situarán a ambos lados de la obra de fábrica existente en ese punto y constituirán el sostenimiento de la nueva plataforma.. 5.6.- Afirmado y pavimentación Para definir la sección estructural y dimensionamiento del firme flexible, se utiliza el método del índice CBR (California Bearing Ratio), que tiene en cuenta la intensidad de tráfico y el tipo de explanada. Para el presente proyecto se establecen las bases e hipótesis justificativas para el diseño del firme que serán descritas en el Anejo nº 2. Teniendo en cuenta estas hipótesis, se consideran como adecuados a las características del tráfico y de la explanada, los firmes que definimos a continuación y que están proyectados en función del estado del camino: 1. Sección en tramos con triple tratamiento superficial: Tipo TTS: Se diferencian tres tipos: a.- Consistirá en una base de zahorra artificial ZA 0/20, de 10 cm.de espesor, sobre el firme previamente escarificado y sobre ella se ejecutará una capa de rodadura a base de triple tratamiento superficial bituminoso. b.- Consistirá en una base de zahorra artificial ZA 0/20, de 15 cm.de espesor, sobre la que se ejecutará una capa de rodadura a base de triple tratamiento superficial bituminoso. c.- Consistirá en un suelo seleccionado tipo 2, ejecutado con material procedente de la obra, con un espesor de 30 cm, sobre el que se construirá una base zahorra artificial ZA 0/20, de 15 cm.de espesor y sobre ella una capa de rodadura a base de triple tratamiento superficial bituminoso. Se trata en estos tres tipos, de una rehabilitación estructural del firme existente, puesto que se pretende con ella aumentar significativamente su capacidad estructural, adecuándola a las acciones del tráfico previsto durante su periodo de servicio.. 2. Sección en tramos con doble tratamiento superficial: Tipo DTS: Consistirá en la ejecución de una capa de rodadura a base de doble tratamiento superficial bituminoso, previo bacheo del firme existente. Se trata en este caso de una rehabilitación superficial que pretende mejorar las características funcionales del firme (seguridad, comodidad, etc) y la protección del conjunto del firme (durabilidad, uniformidad y aspecto). El primero de los tratamientos superficiales (TTS), será mediante riego con gravilla tricapa y tendrá la siguiente fórmula de trabajo: en la primera aplicación se extenderá una fracción de árido A 20/10 de dotación media 18 litros/m2 y dotación de ligante residual 3,00 kg/m2. La segunda aplicación tendrá una fracción de árido A 10/5 y ___________________________________________________________________ MEMORIA: Página 10.

(16) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. una dotación de 12 litros/m2, el ligante residual en este caso será de 2,25 kg/m2. La tercera aplicación tendrá una fracción de árido A 5/2 y una dotación de 5,50 litros/m2, el ligante residual en este caso será de 1,50 kg/m2. El segundo tratamiento superficial (DTS) será mediante riego con gravilla bicapa, previo bacheo y tendrá la siguiente fórmula de trabajo: en el bacheo se extenderá una fracción de árido de dotación media 15 litros/m2 y dotación de ligante residual 2,00 kg/m2. La primera aplicación tendrá un fracción de árido A 10/5 y una dotación de árido de 12 litros/m2, el ligante residual en este caso será de 2,25 kg/m2. La segunda aplicación tendrá una fracción de árido A 5/2 y una dotación de 5,50 litros/m2, el ligante residual en este caso será de 1,50 kg/m2.. 5.7.- Señalización y balizamiento Para reducir los riesgos de caídas de vehículos, personas y animales, se proyecta la colocación de barrera de seguridad semi-rígida de acero laminado y galvanizado en caliente, en aquellos puntos en que el trazado y desnivel así lo aconsejan. Se limitan en este caso a dos zonas concretas, correspondiéndose la primera de ellas con la coronación de la nueva escollera proyectada y la segunda, con la margen opuesta al ensanche realizado a base de muretes de mampostería, en el PK 1+953. Se colocarán 21,00 metros lineales de barrera en la margen derecha del camino y otros 21,00 metros en su margen izquierda. La señalización vertical consistirá únicamente en la colocación de una señal de orientación en las proximidades del entronque con la CN-4, coincidente con el PK 3+555.. 5.8. Obras complementarias. En la actualidad, a la salida del núcleo de población, se encuentran depositados tres contenedores de la recogida de residuos sólidos urbanos, en la propia cuneta de la margen derecha de la carretera, de manera que ni tan siquiera se encuentra garantizada su estabilidad, tal y como puede observarse en la fotografía realizada. Para dejar resuelta esta situación, en la margen izquierda y en el PK 0+198, el proyecto contempla la construcción de una base de hormigón de 15 cm de espesor, ejecutada sobre muretes de mampostería que salvarán el desnivel existente entre la plataforma y la finca colindante, para la posterior colocación de una caseta cubrecontenedores. Se construirá una plataforma de 5,50 x 2,50 m de superficie, sobre la que colocaremos una caseta de madera para el alojamiento de tres contenedores grandes, que son los que actualmente están en uso.. ___________________________________________________________________ MEMORIA: Página 11.

(17) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Foto 7: Actual ubicación de los contenedores de basura, en la margen derecha del camino... ___________________________________________________________________ MEMORIA: Página 12.

(18) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 6.- DOCUMENTOS QUE INTEGRAN EL PROYECTO: DOCUMENTO Nº1: MEMORIA I.- MEMORIA DESCRIPTIVA. II.- ANEJOS A LA MEMORIA. 1.- JUSTIFICACIÓN DE PRECIOS. 2.- CÁLCULOS ESTRUCTURALES 3.- CUADRO RESUMEN DEL PROYECTO 4.- AFECCIONES Y PARCELARIO 5.- PLAN DE OBRA 6.- ENTRONQUE 7.- ESTUDIO DE GESTION DE RESIDUOS 8.- ESTUDIO DE SEGURIDAD Y SALUD DOCUMENTO Nº 2: PLANOS 1.- PLANO DE SITUACION Y EMPLAZAMIENTO. 2.- PLANO DIRECTOR. 3.- PLANTAS. 4.- SECCIONES TIPO. 5.- OBRAS DE FÁBRICA, DETALLES, SEÑALIZACIÓN y MOBILIARIO.. DOCUMENTO Nº 3: PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES. CAPITULO I: GENERALIDADES CAPITULO II DESCRIPCIÓN DE LAS OBRAS CAPITULO III: EJECUCIÓN DE LAS OBRAS CAPITULO IV: UNIDADES DE OBRA CAPITULO V: VARIOS CAPITULO VI: PRUEBAS Y ENSAYOS DOCUMENTO Nº 4: PRESUPUESTO. 1.- MEDICIONES GENERALES. 2.- CUADRO DE PRECIOS. 2.1.- CUADRO DE PRECIOS Nº 1. 2.2.- CUADRO DE PRECIOS Nº 2. 3.- PRESUPUESTO GENERAL. 3.1.- PRESUPUESTOS PARCIALES 3.2.- RESUMEN GENERAL DEL PRESUPUESTO.. ___________________________________________________________________ MEMORIA: Página 13.

(19) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 7.- RELACION DE SERVICIOS AFECTADOS Y OCUPACIONES Aunque la mayor parte de las obras de construcción definidas en este Proyecto se desarrollarán dentro de los terrenos de Dominio Público del camino, resulta necesaria la ocupación de los terrenos de propiedad privada relacionados en el Anejo nº 4: Afecciones y parcelario. El camino proyectado entronca en uno de los extremos con los caminos interiores del propio núcleo de población, de titularidad municipal. En el otro de los extremos entronca con la Carretera Local CN-4 Las Mestas – Genestoso cuya titularidad es del Gobierno del Principado de Asturias, siendo por ello necesaria autorización al respecto. Las obras a ejecutar únicamente prevén la afección a la red de saneamiento existente, en la medida en que se modificará la cota de la rasante y con ello la de las tapas de los pozos, para lo que el proyecto contempla el recrecido de todos aquellos afectados. No se prevé afección alguna sobre el resto de servicios públicos tales como la red de abastecimiento domiciliario de agua, alumbrado, etc.. 8.- INFORME GEOTECNICO. En cumplimiento del art. 107.3 de la Ley de Contratos del Sector Público, se indica que dada la naturaleza de las obras, que no incluyen elementos estructurales, son de actuación superficial sobre suelos ya consolidados por anteriores pavimentaciones y no afectan a la estructura del terreno, no se considera necesario la inclusión de Estudio Geotécnico.. 9.- ESTUDIO DE SEGURIDAD Y SALUD De acuerdo con la normativa de Prevención de Riesgos Laborales, el presente Proyecto incluye un anejo de “Seguridad y Salud”, en cumplimiento del Real Decreto 1.627/1997, de 24 de octubre, por el que se establecen disposiciones mínimas de seguridad y salud en las obras de construcción. El Presupuesto de Ejecución Material de las medidas establecidas para la seguridad y salud de las obras de mejora de este camino, asciende a la cantidad de DOS MIL CIENTO SESENTA Y UN EUROS con NOVENTA Y CUATRO CENTIMOS (2.161,94 €).. 10.- ESTUDIO PRELIMINAR DE IMPACTO AMBIENTAL: Dado que las obras a desarrollar en el Proyecto se realizan sobre la traza actual del camino existente, no implicando modificación alguna del trazado actual y por tanto no siendo necesaria la realización de movimientos de tierra que incidan en el paisaje, no es necesario lo dispuesto en el Decreto 38/1994, de 19 de mayo, por el que se aprueba el Plan de Ordenación de los Recursos Naturales del Principado de Asturias (P.O.R.N.A.), en el apartado 7.2 de su Anexo, la redacción de un Estudio Preliminar de Impacto Ambiental. ___________________________________________________________________ MEMORIA: Página 14.

(20) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. Este tipo de obras, no se encuentra encuadrada dentro de ninguno de los supuestos contemplados en el PORNA como actuación sujeta a Evaluación Preliminar de Impacto Ambiental. Por otro lado, las actuaciones contempladas en el presente Proyecto no se encuentran dentro de los espacios que constituyen la Red Regional de Espacios Protegidos, ni a la Natura 2000.. 11.- AFECCIONES A BIENES DE INTERÉS HISTÓRICO – CULTURAL El Proyecto consiste básicamente en la mejora y acondicionamiento de la traza de un camino existente y por tanto las obras planteadas en él no implican ninguna afección nueva sobre los posibles bienes de interés histórico – cultural que puedan existir en su entorno. El proyecto no está incluido en el supuesto del artículo 35 de la Ley del Principado de Asturias 1/2001, de 6 de marzo, de Patrimonio Cultural.. 12.- ESTUDIO DE GESTIÓN DE RESIDUOS. Se incluye en el anejo nº 7 del presente Proyecto un Estudio de Gestión de Residuos, en cumplimiento de lo establecido en el art. 4 del RD 105/2008 de 1 de febrero por el que se regula la producción y gestión de los residuos de construcción y demolición. El Presupuesto de Ejecución Material de las medidas establecidas para la gestión de residuos de las obras de construcción del camino asciende a la cantidad de CUATROCIENTOS CINCUENTA Y CUATRO EUROS con NOVENTA Y SIETE CENTIMOS (454,97 €).. 13.- REQUISITOS ADMINISTRATIVOS: Este proyecto ha sido redactado bajo los criterios establecidos en el Real Decreto Legislativo 3/2011 de 14 de noviembre, por el que se aprueba el Texto Refundido de la Ley de Contratos del Sector Público y el Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las Administraciones Públicas.. 13.1.- PLAZO DE EJECUCIÓN DE LAS OBRAS. Las obras que comprenden el presente Proyecto deben ejecutarse en el plazo de SEIS (6) MESES, según se especifica en el Plan de Obra o Cronograma de trabajos que figura en el Anejo Nº 4: Plan de Obra. En éste se establece una posible programación sin perjuicio de que el empleo de ___________________________________________________________________ MEMORIA: Página 15.

(21) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. medios humanos o materiales distintos de los previstos puedan determinar su variación.. 13.2.- PLAZO DE GARANTÍA. La obra terminada tendrá un plazo de garantía de UN (1) AÑO a partir de la recepción de la misma.. 13.3.- REVISIÓN DE PRECIOS Teniendo en cuenta que el plazo de ejecución de la obra es inferior a un año, de acuerdo a lo establecido en el art. 77 de la Ley de Contratos del Sector Público no se considera necesario incluir cláusula de revisión de precios.. 13.4.- DECLARACIÓN DE OBRA COMPLETA. En cumplimiento con lo establecido en los artículos 125 y 127 del Reglamento General de la Ley de Contratos de las Administraciones Públicas aprobado por Real Decreto 1098/2001, de 12 de octubre, se hace constar expresamente que este proyecto se refiere a una obra completa susceptible de ser entregada al uso público una vez terminada, independientemente de cualquier otra y sin perjuicio de posteriores ampliaciones.. 13.5.- PROPUESTA DE CLASIFICACIÓN DEL CONTRATISTA De acuerdo con la Ley 25/2013 de 27 de diciembre de impulso de la factura electrónica y creación del registro contable de facturas en el Sector Público, en su disposición final tercera modifica el apartado 1 del artículo 65 de la Ley de Contratos del Sector Público y establece que no será exigible la clasificación en los contratos de obras cuyo Valor Estimado sea inferior a quinientos mil euros (500.000 €). Sin embargo si fuese necesaria la clasificación del contratista a los efectos de justificar la solvencia técnica, de acuerdo con el Real Decreto 773/2015, de 28 de agosto, por el que se modifican determinados preceptos del Reglamento General de la Ley de Contratos de las Administraciones Públicas, aprobado por Real Decreto 1098/2001, de 12 de octubre, relativo a la clasificación de empresas contratistas de obras, ésta debería ser: GRUPO: SUBGRUPO: CATEGORIA:. G (Viales y pistas) 6 (Obras viales sin cualificación específica) 2 (cuantía comprendida entre 150.000 y 360.000 €). ___________________________________________________________________ MEMORIA: Página 16.

(22) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 14.- PRESUPUESTOS. Los precios de las distintas unidades de obra han sido obtenidos de acuerdo con los precios de la mano de obra, maquinaria y auxiliares vigentes. Los precios de la maquinaria incluyen el salario del maquinista, los gastos de lubricante y combustible, así como los costes de reparación y amortización correspondientes. Los precios de la mano de obra incluyen los costes directos, los derivados de los Seguros Sociales y la parte proporcional de dietas. Los costes de materiales incluyen el coste directo y el derivado del transporte a obra. CUADRO RESUMEN:. PRESUPUESTO Presupuesto de Ejecución Material Gastos Generales (13%) Beneficio Industrial (6%) Valor Estimado IVA (21%) PRESUPUESTO BASE DE LICITACIÓN. Euros (€) 164.191,58 € 21.344,91 € 9.851,49 € 195.387,98 € 41.031,48 € 4236.419,46 €. Aplicando los precios que figuran en los cuadros de precios a las distintas unidades de obra se obtiene un Presupuesto de Ejecución Material de CIENTO SESENTA Y CUATRO MIL CIENTO NOVENTA Y UN EUROS con CINCUENTA Y OCHO CENTIMOS. (164.191,58 €). Añadiendo un 13 % en concepto de gastos generales y un 6 % de beneficio industrial, se obtiene un Valor Estimado que asciende a CIENTO NOVENTA Y CINCO MIL TRESCIENTOS OCHENTA Y SIETE EUROS con NOVENTA Y OCHO CENTIMOS. (195.387,98 €). De acuerdo con el art. 75.2 de la Ley de Contratos del Sector Público, el importe correspondiente al Impuesto sobre el Valor Añadido resultante de aplicar un porcentaje del 21 % al Presupuesto Base de Licitación figura como partida independiente y asciende a CUARENTA Y UN MIL TREINTA Y UN EUROS con CUARENTA Y OCHO CENTIMOS. (41.031,48 €). Con ello se obtiene el Presupuesto Base de Licitación, I.V.A. incluido, que asciende a la cantidad de DOSCIENTOS TREINTA Y SEIS MIL CUATROCIENTOS DIECINUEVE EUROS con CUARENTA Y SEIS CENTIMOS. (236.419,46 €).. ___________________________________________________________________ MEMORIA: Página 17.

(23) Mejora de Camino de acceso a Las Tiendas (Cangas del Narcea) ___________________________________________________. 15.- CONCLUSIONES Considerando que el proyecto está redactado de acuerdo con la normativa vigente y que las obras que comprende cumplen los objetivos propuestos y se encuentran suficientemente estudiadas con todo lo anteriormente expuesto y demás documentos que se acompañan, se eleva a la superioridad pertinente para que si lo estima oportuno, se proceda a la tramitación administrativa necesaria para la realización de la obra, por lo que se firma en Oviedo a Julio de dos mil dieciséis.. EL INGERIERO TECNICO AGRICOLA. EL DIRECTOR DEL PROYECTO. Fdo: Luis Fandiño Perianes.. Fdo.: José Luis Lozano Garrido. Vº Bº EL JEFE DE SERVICIO. Fdo.: Alberto González Mangas.. ___________________________________________________________________ MEMORIA: Página 18.

(24) ANEJOS A LA MEMORIA.

(25) ANEJO Nº 1: JUSTIFICACION DE PRECIOS.

(26) PRECIOS. UNITARIOS.

(27) LISTADO DE MATERIALES VALORADO (Pres) Mejora de camino de acceso a Las Tiendas Código P001AA011 P001AA050 P001AA100 P001AF355 P001AF400 P001AF501 P001AP015 P001AP100 P001AP111 P001CC001 P001DF010 P001DV010 P001ME005 P001ME010 P001MV010 P001N010 P001N016 P001N090 P001N110 P001N900 P001PL110. Ud tm m3 tm m3 tm m3 tm tm m3 tm kg m3 m3 m3 ud kg m2 kg kg ml tm. Descripción Arena cantera para hormigones Arena 0/5 mm Grava cantera para hormigones Zahorra natural Zahorra artificial Arido calizo riego asfáltico Escollera >1000 Kg en cantera Piedra en rama Piedra para mampostería Cemento CEM II/B-V 32,5 R sacos Fibra de polipropileno 12 mm Agua Madera para encofrar Madera para encofrar (4 usos) Traviesa ferrocarril 2º uso (2,60x0,26x0,16) Barra corrugada B500S ME 15X15 Aø6-6 B500T 6X2,2 Alambre recocido para atar Puntas de acero Carril 2º uso, 45 kg/ml Emulsión C65B3 TRG (p.o.). P015HJ012 P015HJ017 P015K0120. ml ml m. Tubo HM. junta machihembrada D=400 mm Tubo HM. junta machihembrada D=1000 mm Tubería PVC j.elástica SN4 D=315 mm. P020E021 P020E201 P020E260 P020E280 P020E281 P020E282 P020PP010 P020PS052. ml ml ml ud ud ud ud ud. Poste galvanizado de 80x40x2 mm. Poste tubular de 120x55x3 mm, (2 m) Barrera seguridad doble onda galvanizada Juego tornillería Juego separador y conector Captafaros a dos caras reflexivos Panel informativo completo (2,20x1,50) Señal orientación de 1.200x250 mm.. P030C012 P035C010 P035D010. Ud tm ud. Caseta contenedor triple Canon residuos madera, cartones, plásticos mezclados Alquiler contenedor de 2 m3. P040C060 P040C165 P040EF010 P040EG030 P040EG050 P040EG060 P040EM020 P040EP010 P040EP020 P040IC005 P040IM090 P040IM100 P040SB060 P040SS015 P040SS020. ud ml ud ud ud ud ud ud ud ud ud ud ml ud ud. Extintor polvo ABC 6 kg Malla polietileno 1 m. naranja Casco de seguridad homologado Ropa de trabajo Traje impermeable Chaleco reflectante Par guantes cuero Par botas seguridad cuero Par botas agua impermeables Alquiler caseta vestuarios Botiquin portatil de obra Reposición materíal sanitario Cinta balizamiento bicolor 8 cm. Señal metálica circular Ø 60 cm. Señal triang. metál. 60 cm. lado. Precio 9.0000 17.4800 9.0000 3.9500 5.5000 17.1000 7.4400 7.0000 22.5000 102.5600 9.0000 0.7500 158.0000 158.0000 14.2500 1.0800 2.2100 0.9015 2.4040 14.5000 439.3800 10.2600 49.4800 29.4700 10.0670 11.5500 15.4000 3.5000 7.4000 1.1000 480.0000 99.0768 2,200.0000 7.5900 30.0000 43.2700 0.5100 2.4600 8.0100 10.2000 4.5000 5.2000 22.8500 21.5000 115.0000 32.4547 28.0300 0.1800 33.0557 33.0557. Página. 1.

(28) LISTADO DE MAQUINARIA VALORADO (Pres) Mejora de camino de acceso a Las Tiendas Código M01EC050 M01EN030 M01EN031 M01PN090 M01RN010 M01RN011. Ud h h h h h h. Descripción Retroexcavadora de cadenas entre 25 y 30 Tm Retroexcavadora de ruedas entre 16 y 20 Tm Retroexcavadora de ruedas entre 16 y 20 Tm con martillo Pala cargadora neumaticos 100 CV Retrocargadora Retrocargadora con martillo. Precio 80.1200 58.3900 90.8900 46.7800 31.7800 60.3500. M05CB030 M05CB060 M05CB070 M05CB100 M05CB105 M05CC010 M05CC060 M05CG020 M05CP010 M05CV030 M05DO010. h h h h h h h h h h h. Camión basculante 10 Tm. Camión basculante 13 Tm. Camión basculante 15 Tm. Camión basculante 20-25 Tm. Camión basculante 20-25 Tm. 4X4 Camión cisterna de agua Camión bituminador con rampa Camión grúa Camión portacontenedor 2 ejes Camión con gravilladora Mini dumper convencional. 38.2000 40.9900 42.3500 43.7600 47.8500 34.8000 37.1200 37.1200 44.5000 43.9900 9.8000. M10BA010 M10NM020 M10NM025 M10RV025 M10RV115 M10RW010. h h h h h h. Barredora autopropulsada Motoniveladora de 150 CV Motoniveladora de 200 CV Rodillo vibrante autopropulsado mixto 15/20 Tm Rodillo vibrante autopropulsado tándem 11 Tm Compactador rana. 30.1000 57.8500 59.3500 38.7500 36.6700 4.6400. M20A010 M20HC010 M20HH010 M20HH115 M20HV010 M20SH010. h h h h h h. Equipo soldadura Cortadora de disco manual Hormigonera de 250 l. Autohormigonera de 2 m3 Vibrador de aguja electrico Hincadora de postes. 0.8200 4.0200 2.5600 30.9400 3.1000 12.0000. Página. 1.

(29) LISTADO DE MANO DE OBRA VALORADO (Pres) Mejora de camino de acceso a Las Tiendas Código O01C0020 O01C0025 O01C0030 O01C0040 O01C0045 O01C0050. Ud h h h h h h. Descripción Peón ordinario Peón especialista Ayudante Oficial de 2ª Oficial de 1ª Capataz. Precio 17.1000 17.2700 17.5000 17.8600 18.4900 18.9300. Página. 1.

(30) PRECIOS. AUXILIARES.

(31) PRECIOS AUXILIARES Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Descripción. A04E0015. Precio. Subtotal. Importe. m3 Excavación zanja tubo M3. Excavación en zanja para alojamiento de tubo, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M01EN030 M01EN031. 0.1000 0.0200 0.1000 0.0500. h h h h. M05CB060. 0.0200 h. Peón ordinario Capataz Retroexcavadora de ruedas entre 16 y 20 Tm Retroexcavadora de ruedas entre 16 y 20 Tm con martillo Camión basculante 13 Tm.. 17.1000 18.9300 58.3900 90.8900. 1.71 0.38 5.84 4.54. 40.9900. 0.82. TOTAL PARTIDA ...................................... 13.29. Asciende el precio total de la partida a la mencionada cantidad de TRECE con VEINTINUEVE CÉNTIMOS A04E0045 m3 Excavación cuneta M3. Excavación de cuneta, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, incluido el transporte de los productos sobrantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M10NM020 M01RN010 M05CB060. 0.0220 0.0050 0.0220 0.0160 0.0140. h h h h h. Peón ordinario Capataz Motoniveladora de 150 CV Retrocargadora Camión basculante 13 Tm.. 17.1000 18.9300 57.8500 31.7800 40.9900. 0.38 0.09 1.27 0.51 0.57. TOTAL PARTIDA ...................................... 2.82. Asciende el precio total de la partida a la mencionada cantidad de DOS con OCHENTA Y DOS CÉNTIMOS A04E0060 m3 Excavación arqueta M3. Excavación para construcción de arqueta, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M01RN010 M01RN011 M05CB060. 0.0855 0.0050 0.0855 0.0525 0.0200. h h h h h. Peón ordinario Capataz Retrocargadora Retrocargadora con martillo Camión basculante 13 Tm.. 17.1000 18.9300 31.7800 60.3500 40.9900. 1.46 0.09 2.72 3.17 0.82. TOTAL PARTIDA ...................................... 8.26. Asciende el precio total de la partida a la mencionada cantidad de OCHO con VEINTISEIS CÉNTIMOS A04E0065 m3 Excavación boquilla M3. Excavación para construcción de boquilla, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M01RN010 M01RN011 M05CB060. 0.0650 0.0050 0.0650 0.0350 0.0200. h h h h h. Peón ordinario Capataz Retrocargadora Retrocargadora con martillo Camión basculante 13 Tm.. 17.1000 18.9300 31.7800 60.3500 40.9900. 1.11 0.09 2.07 2.11 0.82. TOTAL PARTIDA ...................................... 6.20. Asciende el precio total de la partida a la mencionada cantidad de SEIS con VEINTE CÉNTIMOS. Página. 1.

(32) PRECIOS AUXILIARES Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Descripción. A04E0070. Precio. Subtotal. Importe. m3 Excavación pozo M3. Excavación en pozo de obras de fabrica, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M01RN010 M01RN011 M05CB060. 0.0955 0.0050 0.0955 0.0625 0.0200. h h h h h. Peón ordinario Capataz Retrocargadora Retrocargadora con martillo Camión basculante 13 Tm.. 17.1000 18.9300 31.7800 60.3500 40.9900. 1.63 0.09 3.03 3.77 0.82. TOTAL PARTIDA ...................................... 9.34. Asciende el precio total de la partida a la mencionada cantidad de NUEVE con TREINTA Y CUATRO CÉNTIMOS A04R0030 m3 Relleno trasdós obras de fábrica M3. Relleno trásdos de obras de fabrica con productos seleccionados procedentes de la propia excavación o de préstamos, incluido el rasanteo y la compactación.. O01C0020 P001AF355 M05CB060 M01EN030 M10RW010. 0.2000 1.2000 0.0500 0.0600 0.2000. h m3 h h h. Peón ordinario Zahorra natural Camión basculante 13 Tm. Retroexcavadora de ruedas entre 16 y 20 Tm Compactador rana. 17.1000 3.9500 40.9900 58.3900 4.6400. 3.42 4.74 2.05 3.50 0.93. TOTAL PARTIDA ...................................... 14.64. Asciende el precio total de la partida a la mencionada cantidad de CATORCE con SESENTA Y CUATRO CÉNTIMOS A04R0035 m3 Relleno trasdós escollera M3. Relleno trásdos de escollera con piedra en rama procedente de cantera. Totalmente terminado.. O01C0020 P001AP100 M05CB100 M01EC050. 0.0255 1.6000 0.2000 0.0255. h tm h h. Peón ordinario Piedra en rama Camión basculante 20-25 Tm. Retroexcavadora de cadenas entre 25 y 30 Tm. 17.1000 7.0000 43.7600 80.1200. 0.44 11.20 8.75 2.04. TOTAL PARTIDA ...................................... 22.43. Asciende el precio total de la partida a la mencionada cantidad de VEINTIDOS con CUARENTA Y TRES CÉNTIMOS A08A0020 kg Acero corrugado B500S Kg. Acero corrugado en armaduras tipo B500S (UNE 36068:2011), doblado y colocado, incluso parte proporcional de solapes, empalmes, alambre de atar y separadores, totalmente terminado.. O01C0025 O01C0045 O01C0050 P001N010 P001N090. 0.0080 0.0080 0.0020 1.0000 0.0080. h h h kg kg. Peón especialista Oficial de 1ª Capataz Barra corrugada B500S Alambre recocido para atar. 17.2700 18.4900 18.9300 1.0800 0.9015. 0.14 0.15 0.04 1.08 0.01. TOTAL PARTIDA ...................................... 1.42. Asciende el precio total de la partida a la mencionada cantidad de UN con CUARENTA Y DOS CÉNTIMOS. Página. 2.

(33) PRECIOS AUXILIARES Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Descripción. A08E0010. Precio. Subtotal. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 0.9015 2.4040. 0.32 6.65 7.03 0.09 0.20 1.90 0.05 0.12. Importe. m2 Encofrado E-1 M2. Encofrado E-1 en paramentos perdidos. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME005 P001N090 P001N110. 0.0190 0.3800 0.3800 0.0050 0.0200 0.0120 0.0500 0.0500. h h h h h m3 kg kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar Alambre recocido para atar Puntas de acero. TOTAL PARTIDA ...................................... 16.36. Asciende el precio total de la partida a la mencionada cantidad de DIECISEIS con TREINTA Y SEIS CÉNTIMOS A08E0015 m2 Encofrado E-2 M2. Encofrado E-2 en paramentos vistos, incluido el desencofrado y limpieza. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME005 P001N090 P001N110. 0.2200 0.4400 0.4400 0.0050 0.0200 0.0120 0.0500 0.0500. h h h h h m3 kg kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar Alambre recocido para atar Puntas de acero. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 0.9015 2.4040. 3.76 7.70 8.14 0.09 0.20 1.90 0.05 0.12. TOTAL PARTIDA ...................................... 21.96. Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN con NOVENTA Y SEIS CÉNTIMOS A08E0020 m2 Encofrado E-3 M2. Encofrado E-3 en paramentos curvos, incluido el desencofrado y limpieza. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME005 P001N090 P001N110. 0.2750 0.5500 0.5500 0.0050 0.0200 0.0120 0.0500 0.0500. h h h h h m3 kg kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar Alambre recocido para atar Puntas de acero. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 0.9015 2.4040. 4.70 9.63 10.17 0.09 0.20 1.90 0.05 0.12. TOTAL PARTIDA ...................................... 26.86. Asciende el precio total de la partida a la mencionada cantidad de VEINTISEIS con OCHENTA Y SEIS CÉNTIMOS A08E0025 m2 Encofrado arqueta M2. Encofrado de arquetas o pozos, incluido el desencofrado y limpieza. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME010 P001N090 P001N110. 0.2100 0.4200 0.4200 0.0050 0.0200 0.0120 0.0500 0.0500. h h h h h m3 kg kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar (4 usos) Alambre recocido para atar Puntas de acero. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 0.9015 2.4040. 3.59 7.35 7.77 0.09 0.20 1.90 0.05 0.12. TOTAL PARTIDA ...................................... 21.07. Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN con SIETE CÉNTIMOS. Página. 3.

(34) PRECIOS AUXILIARES Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Descripción. A08E0030. Precio. Subtotal. Importe. m2 Encofrado boquilla M2. Encofrado de boquillas o frente de aletas, incluido el desencofrado y limpieza. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME005 P001N090 P001N110. 0.2300 0.4600 0.4600 0.0050 0.0200 0.0120 0.0500 0.0500. h h h h h m3 kg kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar Alambre recocido para atar Puntas de acero. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 0.9015 2.4040. 3.93 8.05 8.51 0.09 0.20 1.90 0.05 0.12. TOTAL PARTIDA ...................................... 22.85. Asciende el precio total de la partida a la mencionada cantidad de VEINTIDOS con OCHENTA Y CINCO CÉNTIMOS A08E0050 m2 Encofrado cuneta M2. Encofrado cunetas, incluido el desencofrado y limpieza. Totalmente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05DO010 P001ME005 P001N110. 0.2400 0.2400 0.2400 0.0050 0.0200 0.0120 0.0500. h h h h h m3 kg. Peón ordinario Ayudante Oficial de 1ª Capataz Mini dumper convencional Madera para encofrar Puntas de acero. 17.1000 17.5000 18.4900 18.9300 9.8000 158.0000 2.4040. 4.10 4.20 4.44 0.09 0.20 1.90 0.12. TOTAL PARTIDA ...................................... 15.05. Asciende el precio total de la partida a la mencionada cantidad de QUINCE con CINCO CÉNTIMOS A08HO1010 m3 Hormigón HM-20/B/20/I M3. Hormigón en masa HM-20, de 20 N/mm2 de resistencia característica, con cemento CEM II/B-V 32,5 R y árido machacado de 20 mm. de tamaño máximo, y consistencia blanda.. O01C0020 O01C0045 O01C0050 M20HH115 M05CB060 M20HV010 P001AA011 P001AA100 P001CC001 P001DV010. 0.7500 0.7500 0.0100 0.7500 0.1750 0.1250 0.7630 1.2980 0.3000 0.1500. h h h h h h tm tm tm m3. Peón ordinario Oficial de 1ª Capataz Autohormigonera de 2 m3 Camión basculante 13 Tm. Vibrador de aguja electrico Arena cantera para hormigones Grava cantera para hormigones Cemento CEM II/B-V 32,5 R sacos Agua. 17.1000 18.4900 18.9300 30.9400 40.9900 3.1000 9.0000 9.0000 102.5600 0.7500. 12.83 13.87 0.19 23.21 7.17 0.39 6.87 11.68 30.77 0.11. TOTAL PARTIDA ...................................... 107.09. Asciende el precio total de la partida a la mencionada cantidad de CIENTO SIETE con NUEVE CÉNTIMOS A08HO3010 m3 Hormigón HF-3,5 M3. Hormigón para pavimento rigido (HF) de resistencia caracteristica a flexotracción 3,5 N/mm2, con cemento CEM II/B-V 32,5 R y árido machacado de 20 mm. de tamaño máximo, a emplear en pavimentos, puesto en obra.. O01C0020 O01C0045 O01C0050 M20HH115 M05CB060 P001AA011 P001AA100 P001CC001 P001DV010. 0.7500 0.7500 0.0100 0.7500 0.1750 0.7450 1.2650 0.3000 0.2000. h h h h h tm tm tm m3. Peón ordinario Oficial de 1ª Capataz Autohormigonera de 2 m3 Camión basculante 13 Tm. Arena cantera para hormigones Grava cantera para hormigones Cemento CEM II/B-V 32,5 R sacos Agua. 17.1000 18.4900 18.9300 30.9400 40.9900 9.0000 9.0000 102.5600 0.7500. 12.83 13.87 0.19 23.21 7.17 6.71 11.39 30.77 0.15. TOTAL PARTIDA ...................................... 106.29. Asciende el precio total de la partida a la mencionada cantidad de CIENTO SEIS con VEINTINUEVE CÉNTIMOS Página. 4.

(35) PRECIOS AUXILIARES Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Descripción. A08M0030. Precio. Subtotal. Importe. m3 Mortero cemento (1/6) M3. Mortero de cemento CEM II/B-V 32,5 R y arena 0/5 mm. con una dosificación 1/6 y una resistencia a compresión de 5 N/mm2 según norma UNE-EN 998-2.. O01C0020 M20HH010 P001CC001 P001AA050 P001DV010. 1.8200 0.4000 0.2500 1.1000 0.2500. h h tm m3 m3. Peón ordinario Hormigonera de 250 l. Cemento CEM II/B-V 32,5 R sacos Arena 0/5 mm Agua. 17.1000 2.5600 102.5600 17.4800 0.7500. 31.12 1.02 25.64 19.23 0.19. TOTAL PARTIDA ...................................... 77.20. Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y SIETE con VEINTE CÉNTIMOS. Página. 5.

(36) PRECIOS. DESCOMPUESTOS.

(37) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Resumen. Precio. Subtotal. Importe. CAPÍTULO C1 MOVIMIENTO DE TIERRAS U04J0511. M3 Excavación plataforma M3. Excavación de la plataforma, incluyendo el cajeo, la carga y transporte de los materiales obtenidos a vertedero o lugar de empleo.. O01C0020 O01C0050 M01EN030 M05CB060. 0.0550 0.0050 0.0550 0.0300. h h h h. Peón ordinario Capataz Retroexcavadora de ruedas entre 16 y 20 Tm Camión basculante 13 Tm.. 17.1000 18.9300 58.3900 40.9900. 0.94 0.09 3.21 1.23. Suma la partida........................................ Costes indirectos............... 6.00%. 5.47 0.33. TOTAL PARTIDA ..................................... 5.80. Asciende el precio total de la partida a la mencionada cantidad de CINCO con OCHENTA CÉNTIMOS U04R0200. M2 Escarificado y compactado de firme M2. Escarificado profunfo del firme existente, incluso rasanteado, humectación y compactación.. O01C0020 M10NM025 M05CC010 M10RV025. 0.0060 0.0060 0.0060 0.0060. h h h h. Peón ordinario Motoniveladora de 200 CV Camión cisterna de agua Rodillo vibrante autopropulsado mixto 15/20 Tm. 17.1000 59.3500 34.8000 38.7500. 0.10 0.36 0.21 0.23. Suma la partida........................................ Costes indirectos............... 6.00%. 0.90 0.05. TOTAL PARTIDA ..................................... 0.95. Asciende el precio total de la partida a la mencionada cantidad de CERO con NOVENTA Y CINCO CÉNTIMOS U04R0420. Ml Perfilado de cuneta Ml. Perfilado y refino de cuneta, en terreno sin clasificar, limpieza de obras de fábrica, y transporte de los productos resultantes a vertedero o lugar de empleo.. O01C0020 O01C0050 M10NM020 M01EN030 M05CB060. 0.0020 0.0020 0.0045 0.0020 0.0040. h h h h h. Peón ordinario Capataz Motoniveladora de 150 CV Retroexcavadora de ruedas entre 16 y 20 Tm Camión basculante 13 Tm.. 17.1000 18.9300 57.8500 58.3900 40.9900. 0.03 0.04 0.26 0.12 0.16. Suma la partida........................................ Costes indirectos............... 6.00%. 0.61 0.04. TOTAL PARTIDA ..................................... 0.65. Asciende el precio total de la partida a la mencionada cantidad de CERO con SESENTA Y CINCO CÉNTIMOS U04R0030. Ml Limpieza de margen de plataforma Ml. Limpieza del margen de la plataforma, con un ancho de trabajo de hasta 2 m., incluido el rasanteo y compactacion del ancho de trabajo, limpieza de obras de fábrica y la retirada del material a vertedero o lugar de empleo.. O01C0020 O01C0050 M10NM025 M10RV025 M01RN010 M05CB070. 0.0050 0.0010 0.0030 0.0020 0.0030 0.0020. h h h h h h. Peón ordinario Capataz Motoniveladora de 200 CV Rodillo vibrante autopropulsado mixto 15/20 Tm Retrocargadora Camión basculante 15 Tm.. 17.1000 18.9300 59.3500 38.7500 31.7800 42.3500. 0.09 0.02 0.18 0.08 0.10 0.08. Suma la partida........................................ Costes indirectos............... 6.00%. 0.55 0.03. TOTAL PARTIDA ..................................... 0.58. Asciende el precio total de la partida a la mencionada cantidad de CERO con CINCUENTA Y OCHO CÉNTIMOS. Página. 1.

(38) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código Cantidad Ud Resumen U04GO0020 Ud Demolición obra de fabrica de hormigón en masa. Precio. Subtotal. Importe. Ud. Demolición obra de fábrica de hormigón en masa de cualquier tipo o espesor, incluso carga sobre camión y transporte a vertedero o lugar de empleo, así como la parte proporcional de montaje y desmontaje, en su caso, del andamiaje necesario para su realización.. O01C0020 O01C0045 M01RN010 M01RN011 M05CB060. 0.2000 0.2000 0.1000 0.1000 0.0500. h h h h h. Peón ordinario Oficial de 1ª Retrocargadora Retrocargadora con martillo Camión basculante 13 Tm.. 17.1000 18.4900 31.7800 60.3500 40.9900. 3.42 3.70 3.18 6.04 2.05. Suma la partida........................................ Costes indirectos............... 6.00%. 18.39 1.10. TOTAL PARTIDA ..................................... 19.49. Asciende el precio total de la partida a la mencionada cantidad de DIECINUEVE con CUARENTA Y NUEVE CÉNTIMOS. Página. 2.

(39) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Resumen. Precio. Subtotal. Importe. CAPÍTULO C2 CONTENCION U08E0050. M3 Escollera clasificada de 1000 Kg M3. Escollera clasificada de 1000 Kg de peso minimo, en muros de defensa, taludes de desmonte y taludes de terraplén, incluso parte proporcional de excavación, preparación del asiento y relleno del trasdós. Completamente terminada.. O01C0020 O01C0050 M05CB105 M01EC050 M05CB060 P001AP015 A04R0035. 0.1100 0.0500 0.2360 0.1100 0.0800 1.7000 0.3500. h h h h h tm m3. Peón ordinario Capataz Camión basculante 20-25 Tm. 4X4 Retroexcavadora de cadenas entre 25 y 30 Tm Camión basculante 13 Tm. Escollera >1000 Kg en cantera Relleno trasdós escollera. 17.1000 18.9300 47.8500 80.1200 40.9900 7.4400 22.4300. 1.88 0.95 11.29 8.81 3.28 12.65 7.85. Suma la partida........................................ Costes indirectos............... 6.00%. 46.71 2.80. TOTAL PARTIDA ..................................... 49.51. Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y NUEVE con CINCUENTA Y UN CÉNTIMOS U08M0050. M3 Muro mamposteria ordinaria 1p. M3. Mampostería ordinaria a una cara vista, de espesor y altura variable, con mortero de cemento de agarre, incluido la excavación para la preparación de la superficie de asiento y el relleno del trásdos. Completamente terminado.. O01C0020 O01C0030 O01C0045 O01C0050 M05CB060 P001AP111 A08M0030. 2.5000 2.5000 2.5000 0.2000 0.1730 1.1000 0.3200. h h h h h m3 m3. Peón ordinario Ayudante Oficial de 1ª Capataz Camión basculante 13 Tm. Piedra para mampostería Mortero cemento (1/6). 17.1000 17.5000 18.4900 18.9300 40.9900 22.5000 77.2000. 42.75 43.75 46.23 3.79 7.09 24.75 24.70. Suma la partida........................................ Costes indirectos............... 6.00%. 193.06 11.58. TOTAL PARTIDA ..................................... 204.64. Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS CUATRO con SESENTA Y CUATRO CÉNTIMOS U08I0010. Ml Hinca de rail (45 kg/ml) Ml. Hinca de rail de 45 kg/ml para contención de terraplén o talud, hincado con maquina retroexcavadora hasta firme, incluso corte, afilado y empalmes. Totalmente terminado.. O01C0020 O01C0045 O01C0050 M01EC050 P001N900 %100. 0.2400 0.2400 0.0050 0.2400 1.0000 10.0000. h h h h ml %. Peón ordinario Oficial de 1ª Capataz Retroexcavadora de cadenas entre 25 y 30 Tm Carril 2º uso, 45 kg/ml Medios auxiliares. 17.1000 18.4900 18.9300 80.1200 14.5000 42.3600. 4.10 4.44 0.09 19.23 14.50 4.24. Suma la partida........................................ Costes indirectos............... 6.00%. 46.60 2.80. TOTAL PARTIDA ..................................... 49.40. Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y NUEVE con CUARENTA CÉNTIMOS. Página. 3.

(40) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código U08I0100. Cantidad Ud Resumen M2 Pantalla traviesas. Precio. Subtotal. Importe. M2. Pantalla para contención de terraplenes o taludes, compuesta por traviesas de ferrocarril de 2º uso de medidas (2,60x0,26x0,16), totalmente terminado.. O01C0020 O01C0045 O01C0050 M05CB060 P001MV010 P001MV%050. 0.0800 0.0800 0.0100 0.2500 1.5000 5.0000. h h h h ud %. Peón ordinario Oficial de 1ª Capataz Camión basculante 13 Tm. Traviesa ferrocarril 2º uso (2,60x0,26x0,16) Perdidas por recortes. 17.1000 18.4900 18.9300 40.9900 14.2500 21.3800. 1.37 1.48 0.19 10.25 21.38 1.07. Suma la partida........................................ Costes indirectos............... 6.00%. 35.74 2.14. TOTAL PARTIDA ..................................... 37.88. Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y SIETE con OCHENTA Y OCHO CÉNTIMOS U16O0110. Ml Zuncho de hormigón 50x25 cm. Ml. Zuncho de hormigón HM-20 N/mm2, de 50x25 cm., colocado en coronación de muro de mampostería, armado con 6ø10 colocados longitudinalmente en dos caras y cercos ø6 mm. cada 0,25 m. Totalmente terminado.. O01C0020 O01C0045 M20HV010 A08E0010 A08A0020 A08HO1010. 0.0800 0.0800 0.0080 0.5000 4.8100 0.1250. h h h m2 kg m3. Peón ordinario Oficial de 1ª Vibrador de aguja electrico Encofrado E-1 Acero corrugado B500S Hormigón HM-20/B/20/I. 17.1000 18.4900 3.1000 16.3600 1.4200 107.0900. 1.37 1.48 0.02 8.18 6.83 13.39. Suma la partida........................................ Costes indirectos............... 6.00%. 31.27 1.88. TOTAL PARTIDA ..................................... 33.15. Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y TRES con QUINCE CÉNTIMOS. Página. 4.

(41) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código. Cantidad Ud Resumen. Precio. Subtotal. Importe. CAPÍTULO C3 OBRAS DE FABRICA U12TT0020. Ml Tubo HM machihembrado Ø400 mm Ml. Tubo de hormigón en masa machihembrado de 400 mm. de diámetro interior (p.o), incluido la excavación, encofrado y desencofrado, recubrimiento de hormigón HM-20/B/20/I y relleno. Completamente terminado.. O01C0020 O01C0045 O01C0050 M05CB060 M01RN010 P015HJ012 A04E0015 A08E0015 A08HO1010. 0.4000 0.4000 0.0020 0.0850 0.0750 1.0000 0.4920 0.3140 0.1520. h h h h h ml m3 m2 m3. Peón ordinario Oficial de 1ª Capataz Camión basculante 13 Tm. Retrocargadora Tubo HM. junta machihembrada D=400 mm Excavación zanja tubo Encofrado E-2 Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 40.9900 31.7800 10.2600 13.2900 21.9600 107.0900. 6.84 7.40 0.04 3.48 2.38 10.26 6.54 6.90 16.28. Suma la partida........................................ Costes indirectos............... 6.00%. 60.12 3.61. TOTAL PARTIDA ..................................... 63.73. Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y TRES con SETENTA Y TRES CÉNTIMOS U12TA0010. Ud Arqueta para caño C-40 Ud. Arqueta para caño C-40, segun plano. Completamente terminada.. O01C0020 O01C0045 O01C0050 A04E0060 A08E0025 A08HO1010. 0.1500 0.1500 0.0020 1.5840 4.8270 0.9420. h h h m3 m2 m3. Peón ordinario Oficial de 1ª Capataz Excavación arqueta Encofrado arqueta Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 8.2600 21.0700 107.0900. 2.57 2.77 0.04 13.08 101.70 100.88. Suma la partida........................................ Costes indirectos............... 6.00%. 221.04 13.26. TOTAL PARTIDA ..................................... 234.30. Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS TREINTA Y CUATRO con TREINTA CÉNTIMOS U12TB0020. Ud Boquilla para caño C-40 Ud. Boquilla para caño C-40, según plano. Completamente terminada.. O01C0020 O01C0045 O01C0050 A04E0065 A08E0030 A08HO1010. 0.4000 0.4000 0.0020 0.7840 3.4540 0.4930. h h h m3 m2 m3. Peón ordinario Oficial de 1ª Capataz Excavación boquilla Encofrado boquilla Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 6.2000 22.8500 107.0900. 6.84 7.40 0.04 4.86 78.92 52.80. Suma la partida........................................ Costes indirectos............... 6.00%. 150.86 9.05. TOTAL PARTIDA ..................................... 159.91. Asciende el precio total de la partida a la mencionada cantidad de CIENTO CINCUENTA Y NUEVE con NOVENTA Y UN CÉNTIMOS. Página. 5.

(42) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código Cantidad Ud Resumen U12TT0035 Ml Tubo HM machihembrado Ø1000 mm. Precio. Subtotal. Importe. Ml. Tubo de hormigón en masa machihembrado de 1000 mm. de diámetro interior (p.o), incluido la excavación, encofrado y desencofrado, recubrimiento de hormigón HM-20/B/20/I y relleno. Completamente terminado.. O01C0020 O01C0045 O01C0050 M05CB060 M01EN030 P015HJ017 A04E0015 A08E0015 A08HO1010. 0.8000 0.8000 0.0020 0.0950 0.0650 1.0000 2.0330 0.1500 0.4880. h h h h h ml m3 m2 m3. Peón ordinario Oficial de 1ª Capataz Camión basculante 13 Tm. Retroexcavadora de ruedas entre 16 y 20 Tm Tubo HM. junta machihembrada D=1000 mm Excavación zanja tubo Encofrado E-2 Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 40.9900 58.3900 49.4800 13.2900 21.9600 107.0900. 13.68 14.79 0.04 3.89 3.80 49.48 27.02 3.29 52.26. Suma la partida........................................ Costes indirectos............... 6.00%. 168.25 10.10. TOTAL PARTIDA ..................................... 178.35. Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y OCHO con TREINTA Y CINCO CÉNTIMOS U12TB0050. Ud Boquilla para caño C-100 Ud. Boquilla para caño C-100, según plano. Completamente terminada.. O01C0020 0.4750 h O01C0045 0.4750 h O01C0050 0.0020 h A04E0065 5.1110 m3 A08E0030 10.3870 m2 A08HO1010 2.5270 m3. Peón ordinario Oficial de 1ª Capataz Excavación boquilla Encofrado boquilla Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 6.2000 22.8500 107.0900. 8.12 8.78 0.04 31.69 237.34 270.62. Suma la partida........................................ Costes indirectos............... 6.00%. 556.59 33.40. TOTAL PARTIDA ..................................... 589.99. Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS OCHENTA Y NUEVE con NOVENTA Y NUEVE CÉNTIMOS U12LS0140. Ml Tubo PVC en salvacunetas Ø315 mm Ml. Tubo de PVC de pared compacta, de color teja y rigidez 4 kN/m2, de 315 mm. de diámetro (p.o), para dar continuidad a la cuneta. Incluido la excavación, encofrado y desencofrado, recubrimiento de hormigó HM-20/P/20/I, relleno y paramentos laterales. Completamente terminado.. O01C0020 O01C0045 O01C0050 P015K0120 A04E0015 A08E0015 A08HO1010. 0.1000 0.0500 0.0100 1.0000 0.2650 0.3720 0.1870. h h h m m3 m2 m3. Peón ordinario Oficial de 1ª Capataz Tubería PVC j.elástica SN4 D=315 mm Excavación zanja tubo Encofrado E-2 Hormigón HM-20/B/20/I. 17.1000 18.4900 18.9300 29.4700 13.2900 21.9600 107.0900. 1.71 0.92 0.19 29.47 3.52 8.17 20.03. Suma la partida........................................ Costes indirectos............... 6.00%. 64.01 3.84. TOTAL PARTIDA ..................................... 67.85. Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y SIETE con OCHENTA Y CINCO CÉNTIMOS. Página. 6.

(43) PRECIOS DESCOMPUESTOS Mejora de camino de acceso a Las Tiendas Código Cantidad Ud Resumen U12LC0054 Ml Cuneta bordillo, rigola 0,50 m. Precio. Subtotal. Importe. Ml. Cuneta bordillo de hormigón HM-20/B/20/I, construida "in situ", de la forma y dimensión indicada en el plano. Totalmente terminada, incluso excavación, preparación previa y relleno del trasdos.. O01C0020 O01C0045 O01C0050 A04E0045 A08E0050 A08HO1010 A04R0030. 0.0400 0.0400 0.0020 0.1264 0.5749 0.0923 0.0450. h h h m3 m2 m3 m3. Peón ordinario Oficial de 1ª Capataz Excavación cuneta Encofrado cuneta Hormigón HM-20/B/20/I Relleno trasdós obras de fábrica. 17.1000 18.4900 18.9300 2.8200 15.0500 107.0900 14.6400. 0.68 0.74 0.04 0.36 8.65 9.88 0.66. Suma la partida........................................ Costes indirectos............... 6.00%. 21.01 1.26. TOTAL PARTIDA ..................................... 22.27. Asciende el precio total de la partida a la mencionada cantidad de VEINTIDOS con VEINTISIETE CÉNTIMOS U12LC0016. Ml Cuneta baden L=0,80 m Ml. Cuneta baden de hormigón HM-20/B/20/I, construida "in situ", de la forma y dimensión indicada en el plano. Totalmente terminada, incluso excavación, preparación previa y relleno del trasdos.. O01C0020 O01C0045 O01C0050 A04E0045 A08E0015 A08HO1010 A04R0030. 0.1000 0.1000 0.0020 0.2500 0.4000 0.1358 0.0450. h h h m3 m2 m3 m3. Peón ordinario Oficial de 1ª Capataz Excavación cuneta Encofrado E-2 Hormigón HM-20/B/20/I Relleno trasdós obras de fábrica. 17.1000 18.4900 18.9300 2.8200 21.9600 107.0900 14.6400. 1.71 1.85 0.04 0.71 8.78 14.54 0.66. Suma la partida........................................ Costes indirectos............... 6.00%. 28.29 1.70. TOTAL PARTIDA ..................................... 29.99. Asciende el precio total de la partida a la mencionada cantidad de VEINTINUEVE con NOVENTA Y NUEVE CÉNTIMOS U20V1000. Ud Recrecido pozo saneamiento Ø 600 mm Ud. Recrecido de pozo de saneamiento situado en zona de rodadura hasta nueva rasante, de diámetro de paso 600 mm, sin incluir marco y tapa.. O01C0020 O01C0045 O01C0050 A08HO1010 A08E0020. 0.2500 0.2500 0.0200 0.4500 1.1300. h h h m3 m2. Peón ordinario Oficial de 1ª Capataz Hormigón HM-20/B/20/I Encofrado E-3. 17.1000 18.4900 18.9300 107.0900 26.8600. 4.28 4.62 0.38 48.19 30.35. Suma la partida........................................ Costes indirectos............... 6.00%. 87.82 5.27. TOTAL PARTIDA ..................................... 93.09. Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y TRES con NUEVE CÉNTIMOS. Página. 7.
