MONITOREO AMBIENTAL DE LOS MANGLARES DE CISPATA, CÓRDOBA,
PARA EL FORTALECIMIENTO DEL SISTEMA DE INFORMACIÓN PARA LA
GESTIÓN DE LOS MANGLARES DE COLOMBIA – SIGMA
Convenio especial de cooperación No. 032 de 2017, CVS – URRÁ S.A. E.S.P. –
INVEMAR
Código PRY-CAM-017-17 – ITF
INFORME TÉCNICO FINAL
Director
Francisco Armando Arias Isaza Subdirector
Coordinación Científica (SCI) Jesús Antonio Garay Tinoco Coordinadora
Coordinación de Investigación e Información para la Gestión Marina y Costera (GEZ)
Paula Cristina Sierra Correa Coordinador
Programa Biodiversidad y Ecosistemas Marinos (BEM)
David Alejandro Alonso Carvajal Coordinador
Programa Valoración y Aprovechamiento de Recursos Marinos (VAR)
Mario Rueda Hernández Coordinadora
Programa Calidad Ambiental Marina (CAM) Luisa Fernanda Espinosa Díaz
Coordinadora
Programa de Geociencias Marinas y Costeras (GEO)
Constanza Ricaurte Villota Coordinador
Coordinación de Servicios Científicos (CSC) Julián Mauricio Betancourt Portela
Subdirectora
Subdirección Administrativa (SRA) Sandra Rincón Cabal
CUERPO DIRECTIVO Preparado por:
Programa BEM
Selene Rojas Aguirre Luisa Francisca Cardona
Programa CAM
Ostin Garcés Ordóñez Julián Beltrán Pedraza
Apoyo Técnico
Unidad de Laboratorios de Calidad Ambiental Marina
Cesar Bernal, Leydy Alarcón, Alex Contreras, Olga Díaz, Gustavo Lara, Kelvin Varela, Edinson Orozco, Paula Domínguez y Josimar Barranco.
Laboratorio de servicios de información
Felipe Valencia
Registro fotográfico
Daniel Fawcett
Revisión técnica
Diana Isabel Gómez y David A. Alonso Mónica Rocío Bayona
Alexandra Rodríguez-Rodríguez
Supervisor en CVS
Rafael Espinosa
Supervisor en URRÁ S.A E.S.P.
Alfredo Solano Berrío
Supervisora en INVEMAR
Mónica Bayona Arenas
INVEMAR
Calle 25 No. 2-55, Playa Salguero Santa Marta – Colombia
Tel: (57) (5) 4328600, Fax: (57) (5) 4328682
www.invemar.org.co
Citar informe como:
Rojas-Aguirre, S., L. Cardona, O. Garcés-Ordóñez, y J. Beltran. 2018. Monitoreo ambiental de los manglares de Cispatá, Córdoba, para el fortalecimiento del Sistema de Información para la Gestión de los manglares de Colombia-SIGMA. Informe técnico final convenio 032-2017 CVS-URRÁ S.A. E.S.P. e INVEMAR. Código PRY-CAM-017-17. Santa Marta, 48 p.

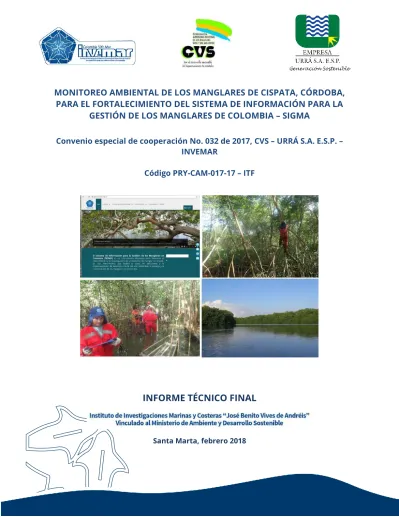

Imagen de Portada: Manglares en el DMI Cispata - La Balsa - Tinajones y actividades de monitoreo. Fotos: Ostin Garcés y Daniel Fawcett
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 1
2 METODOLOGÍA ... 2
2.1 Fase de campo ... 2
2.1.1 Calidad de aguas y sedimentos en los manglares ... 4
2.1.2 Estructura y condiciones fitosanitarias de los manglares ... 6
2.1.3 Regeneración natural en los manglares ... 8
2.2 Análisis de la información... 8
2.2.1 Calidad de aguas y sedimentos ... 8
2.2.2 Estructura ... 9
2.2.3 Condiciones fitosanitarias ... 11
2.2.4 Regeneración natural ... 11
3 RESULTADOS Y DISCUSIÓN ... 12
3.1 Calidad de aguas y sedimentos en los manglares ... 12
3.2 Estructura de los manglares ... 19
3.2.1 Evaluación de los indicadores de densidad y área basal de los bosques de manglar 27 3.2.2 Comparación interanual ... 29
3.3 Condiciones fitosanitarias de los bosques de manglar ... 34
3.4 Regeneración natural ... 41
4 CONCLUSIONES ... 46
5 RECOMENDACIONES ... 48
LISTA DE FIGURAS
Figura 1. Localización de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones y cobertura de la tierra en el año 2016 (Ramos et al., 2016). (Mapa elaborado por LabSIS-INVEMAR - 2017). ... 3 Figura 2. a) Medición de parámetros fisicoquímicos in situ en aguas superficiales e intersticiales de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. b) Recolección de muestras de sedimento para su posterior análisis en el LabCAM del Invemar. (Fotos: Daniel Fawcett-INVEMAR). ... 5 Figura 3. Estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. (Fotos: Daniel Fawcett-INVEMAR). ... 7 Figura 4. a) Medición del DAP en un árbol de Rhizophora mangle. b) Estado fitosanitario: 3’ Árbol muerto, partido por causa de termitas. c) Síntoma de clorosis: evidencia de hojas cloróticas o amarillas. (Fotos: Daniel Fawcett-INVEMAR). ... 7 Figura 5. a) Subparcela permanente de regeneración natural de 1 m2 (1 x 1 m). b) Medición de
la altura total de una plántula de la subparcela de regeneración. (Foto: Daniel Fawcett-INVEMAR). ... 8 Figura 6. Salinidad promedio de las aguas superficiales e intersticiales a 0,5 y 1 m de profundidad Vs el nivel de inundación en las estaciones de manglar en Cispata. ... 12 Figura 7. Comportamiento histórico de la salinidad de agua superficial e intersticial en las estaciones de manglar en Cispata. ... 13 Figura 8. Temperatura promedio de las aguas superficiales e intersticiales a 0,5 y 1 m de profundidad en las estaciones de manglar en Cispata... 14 Figura 9. Comportamiento histórico de la temperatura promedio de agua superficial e intersticial en las estaciones de manglar en Cispata. ... 15 Figura 10. Oxígeno disuelto promedio de las aguas superficiales e intersticiales a 0,5 y 1 m de profundidad en las estaciones de manglar en Cispata... 17 Figura 11. Sedimentos con alto contenido de material orgánico vegetal recolectados en las estaciones de manglar en Cispata. ... 17 Figura 12. Abundancia relativa de las especies de mangle y “otras especies” (café de monte:
Eugenia acapulcensis, higo: Ficus tonduzii y Ficus sp.) en los manglares del DMI Cispata - La Balsa
Figura 13. Índice de valor de importancia (IVI) de las especies de mangle y “otras especies” (café de monte: Eugenia acapulcensis, higo: Ficus tonduzii y Ficus sp.) en los manglares del DMI Cispata - La Balsa - Tinajones. ... 20 Figura 14. Valores promedio y barras de error estándar del a) diámetro a la altura del pecho – DAP y b) la altura total en los manglares de las estaciones de monitoreo del DMI Cispata - La Balsa – Tinajones. (Letras distintas entre estaciones de muestreo indican diferencias significativas en los valores promedio de cada variable con valor-p < 0,05: Prueba T para muestras independientes). ... 25 Figura 15. Índice de valor de importancia (IVI) de las especies florísticas de los manglares de las estaciones de monitoreo del DMI Cispata - La Balsa - Tinajones. ... 25 Figura 16. Abundancia relativa de las categorías diamétricas en los manglares de las estaciones monitoreadas en el DMI Cispata - La Balsa – Tinajones, en diciembre de 2017. ... 26 Figura 17. Relación inversa entre el diámetro promedio cuadrático (Dq) y la densidad de árboles en los manglares de las estaciones de monitoreo del DMI Cispata - La Balsa - Tinajones. ... 27 Figura 18. a) Densidad de árboles por especie de mangle entre los años 2010-2017 y b) área basal de las especies de mangle para las estaciones del sector Litoral. Las estaciones del sector Litoral se presentan juntas para facilitar su visualización. ... 32 Figura 19. a) Densidad de árboles por especie de mangle entre los años 2010-2017 y b) área basal de las especies de mangle para las estaciones del sector Estuarino. Las estaciones del sector Estuarino se presentan juntas para facilitar su visualización. ... 33 Figura 20. a) Densidad de árboles por especie de mangle entre los años 2010-2017 y b) área basal de las especies de mangle para las estaciones del sector Piedemonte. Las estaciones del sector Piedemonte se presentan juntas para facilitar su visualización. ... 34 Figura 21. Estado fitosanitario de los árboles evaluados en los manglares de las estaciones monitoreadas en el DMI Cispata - La Balsa - Tinajones en diciembre de 2017. ... 35 Figura 22. a. Estado fitosanitario de las tres especies principales de mangle evaluadas en el DMI Cispata - La Balsa – Tinajones en diciembre de 2017 y b. Causa de la muerte de árboles de las especies de mangle principales. ... 36 Figura 23. a. Estado fitosanitario de los árboles evaluados en las estaciones de monitoreo y b. Causa de muerte de los árboles monitoreados en las distintas estaciones del DMI Cispata - La Balsa – Tinajones en diciembre de 2017. ... 37
Figura 24. Frecuencia de aparición de los síntomas y signos registrados en los bosques de manglar del DMI Cispata - La Balsa – Tinajones en diciembre de 2017. CLO: clorosis, DEF: defoliación, HERB: herbivoría, HOP: hoja perforada, MNP: mancha necrótica perforada, HQ: hoja quemada, MARCH: marchitamiento, DESC: descortezamiento, EXU: exudación, MB: mancha blanca, MUAS: muerte ascendente, Horm: hormigas, Termi: termitas. ... 38 Figura 25. Frecuencia de aparición de los síntomas foliares, síntomas maderables, síntomas mixtos y signos registrados en las nueve estaciones de monitoreo del DMI Cispata - La Balsa – Tinajones en diciembre de 2017. CLO: clorosis, DEF: defoliación, HERB: herbivoría, HOP: hoja perforada, MNP: mancha necrótica perforada, HQ: hoja quemada, MARCH: marchitamiento, DESC: descortezamiento, EXU: exudación, MB: mancha blanca, MUAS: muerte ascendente, Horm: hormigas, Termi: termitas. ... 39 Figura 26. Frecuencia de aparición de los síntomas y signos registrados para cada una de las especies principales durante el monitoreo de la del DMI Cispata - La Balsa – Tinajones en diciembre de 2017. CLO: clorosis, DEF: defoliación, HERB: herbivoría, HOP: hoja perforada, MNP: mancha necrótica perforada, HQ: hoja quemada, MARCH: marchitamiento, DESC: descortezamiento, EXU: exudación, MB: mancha blanca, MUAS: muerte ascendente, Horm: hormigas, Termi: termitas. ... 40 Figura 27. a. Composición de las especies de mangle en los componentes de a) plántulas y b) propágulos de mangle en los manglares de las estaciones monitoreadas en el DMI Cispata - La Balsa - Tinajones en diciembre de 2017. ... 42 Figura 28. Altura promedio (con barras de error estándar) de las plántulas de cada especie presente en los manglares de las estaciones monitoreadas en el DMI Cispata - La Balsa - Tinajones en diciembre de 2017. ... 43 Figura 29. Diámetro promedio (con barras de error estándar) de las plántulas de cada especie presente en los manglares de las estaciones monitoreadas en el DMI Cispata - La Balsa - Tinajones en diciembre de 2017. ... 44 Figura 30. Densidad de los propágulos de cada especie presente dentro de cada una de las nueve estaciones monitoreadas en el DMI Cispata - La Balsa – Tinajones en diciembre de 2017. ... 44 Figura 31. Densidad de cada una de las categorías de altura de las plántulas de cada especie presente dentro de las estaciones del: a) sector litoral, b) sector estuarino y c) sector Piedemonte monitoreadas en el DMI Cispata - La Balsa - Tinajones en diciembre de 2017. ... 46
LISTA DE TABLAS
Tabla 1. Estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. ... 2 Tabla 2. Métodos utilizados para la medición de parámetros in situ en aguas superficiales e intersticiales de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. ... 5 Tabla 3. Métodos de laboratorio utilizados en el análisis de variables de calidad en sedimentos de manglar en el DMI Cispata - La Balsa - Tinajones. ... 5 Tabla 4. Cálculo de los atributos estructurales (Cintrón-Molero y Schaeffer-Novelli, 1984) y del índice de valor de importancia – IVI de las especies de mangle (Matteucci y Colma, 1982) para la caracterización actual y monitoreo de los manglares de DMI Cispata - La Balsa - Tinajones. ... 9 Tabla 5. Valores mínimos y máximos de pH en el agua superficial e intersticial a 0,5 y 1 m de profundidad en las estaciones de manglar en Cispata... 16 Tabla 6. Metales pesados totales en sedimento superficial en las estaciones de manglar de Cispata. Valores con el símbolo (<) corresponden a los límites de cuantificación de las técnicas analíticas utilizadas en el LABCAM del INVEMAR. Los valores de referencia para efectos umbral (TEL) y probable (PEL) se tomaron de Buchman (2008). ... 18 Tabla 7. Atributos estructurales de los manglares de las estaciones monitoreadas en diciembre de 2017 en el DMI Cispata - La Balsa - Tinajones (Cg.: Ciénaga; Cñ.: Caño; ind: individuos; DAP: diámetro a la altura del pecho; prom.: promedio ± error estándar; Dq: diámetro promedio cuadrático. Estaciones en color rojo: dominancia (mayor área basal) de R. mangle, color verde: dominancia de L. racemosa y color azul: dominancia de A. germinans). ... 21 Tabla 8. Resultados de la densidad y el área basal de los bosques de manglar de las nueve estaciones de monitoreo y del DMI Cispata - La Balsa – Tinajones (promedio ± error estándar). ... 28 Tabla 9. Resultado de la condición de los manglares de los cinco sectores de estudio, de acuerdo con la escala de calificación establecida para los indicadores de área basal (m2/ha) y
densidad (ind/ha) de los bosques de manglar en Colombia para las variables de Densidad y Área Basal, información recopilada por Gómez et al. (2014) y publicada en Navarrete-Ramírez y Rodríguez-Rincón (2014). ... 28 Tabla 10. Número de árboles evaluados por estación para el componente de fitosanitarios. ... 34
1
1 INTRODUCCIÓN
Los manglares son ecosistemas estratégicos para Colombia por proveer servicios ecosistémicos que condicionan la calidad de vida de las poblaciones locales. Debido a la importancia de los manglares en la preservación de la biodiversidad, protección costera, cultura y economía de poblaciones costeras, el gobierno nacional a través del Ministerio de Ambiente y Desarrollo Sostenible (MinAmbiente), ha generado unos Lineamientos Nacionales de Monitoreo de los Manglares y en convenio con el INVEMAR se diseñó la plataforma tecnológica del Sistema de Información para la Gestión de los Manglares de Colombia – SIGMA, de acuerdo a lo estipulado en la Resolución 257 del 26 de marzo de 1997 del hoy MinAmbiente, por medio de la cual se establecen controles mínimos para contribuir a garantizar las condiciones básicas de sostenibilidad de los ecosistemas de manglar y sus zonas circunvecinas.
De acuerdo a la Resolución 257 del 26 de marzo de 1997, las Corporaciones Autónomas Regionales y de Desarrollo Sostenible – CAR costeras, que tengan manglares en su jurisdicción, deberán establecer y realizar los sistemas de monitoreo y controlar la calidad de las aguas y suelos del manglar y sus recursos asociados, para lo cual determinarán las estrategias y mecanismos de coordinación necesarios con otras instituciones, la comunidad y usuarios en general. De esta manera, los monitoreos se convierten en una herramienta clave para el seguimiento del estado de condición tendencia de los bosques de manglar, que permitirá a las Corporaciones contar con información actualizada y disponible en el SIGMA (http://sigma.invemar.org.co/), para tomar acciones de preservación, uso y manejo adecuados en procura de la sostenibilidad de este recurso estratégico para la comunidad.
La Corporación Autónoma Regional de los Valles del Sinú y San Jorge (CVS), tiene bajo su jurisdicción los manglares del Distrito de Manejo Integrado (DMI) de Cispata - La Balsa - Tinajones (CVS e INVEMAR, 2010), los cuales tienen una cobertura de 8.582 ha (Ramos et al., 2016). Por más de 15 años la Central Hidroeléctrica URRÁ I de la empresa URRÁ S.A E.S.P. en convenio con el INVEMAR ha realizado el monitoreo de este ecosistema como mecanismo de prevención ante algunos impactos que se podrían ocasionar por la operación de la central hidroeléctrica, en cumplimiento de sus obligaciones estipuladas en la licencia ambiental otorgado por la Autoridad Nacional de Licencias Ambientales – ANLA.
Para el 2017, la CVS, URRÁ S.A. E.S.P. y el Instituto de Investigaciones Marinas y Costeras – INVEMAR continuaron con el monitoreo de este ecosistema a través del convenio especial de cooperación No. 032 de 2017, el cual tiene como objetivo Realizar el monitoreo de la estructura,
regeneración natural y calidad de aguas y sedimentos de los manglares en el Distrito de Manejo Integrado de Cispata, departamento de Córdoba, para el fortalecimiento del Sistema de Información para la Gestión de los Manglares de Colombia – SIGMA. Los resultados de este monitoreo se
2 Informe Técnico Final
2 METODOLOGÍA
2.1 Fase de campo
Entre el 13 y el 18 de diciembre de 2017 se realizó la salida de campo para el monitoreo de los manglares de los sectores litoral, estuarino y piedemonte del DMI Cispata - La Balsa - Tinajones, en las nueve estaciones seleccionadas (Tabla 1; Figura 1). En el trabajo de campo se verificaron y actualizaron las coordenadas geográficas de las estaciones de muestro con un GPS Garmin, se midieron las variables estructurales de los bosques de mangle y se registraron las condiciones fitosanitarias de los árboles. Adicionalmente, se evaluó la regeneración natural de las especies de mangle, se realizaron mediciones de los parámetros fisicoquímicos in situ en aguas superficiales e intersticiales y se recolectaron muestras de sedimentos para el análisis de laboratorio.
Tabla 1. Estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones.
Sector Estación Latitud Longitud Fecha de muestreo
Litoral Ciénaga Mestizos 9°25’23,5’’ 75°49’11,4’’ 17-12-2017 Última Boca 9°25’17,3’’ 75°57’23,1’’ 16-12-2017 Caño La Balsa 9°22’04,3’’ 75°58’42,0’’ 13-12-2017 Estuarino Caño Salado 9°25’02,6’’ 75°50’51,5’’ 15-12-2017 Ciénaga Ostional 9°24’31,7’’ 75°53’16,0’’ 18-12-2017 Ciénaga Galo 9°22’25,0’’ 75°49’33,1’’ 17-12-2017 Caño Arteaga 9°22’08,9’’ 75°50’59,3’’ 14-12-2017 Piedemonte Caño Tijó Agrosoledad 9°21’39,3’’ 9°20’14,7’’ 75°49’44,5’’ 75°50’49,8’’ 15-12-2017 14-12-2017 Desde el inicio del monitoreo de los manglares a finales del año 2000, realizado por el INVEMAR para la empresa URRÁ S.A. E.S.P., se tuvieron en cuenta los sectores ambientales definidos por Olaya et al. (1987) para el antiguo delta del río Sinú (bahía de Cispata), procurando que las estaciones seleccionadas representaran los tres sectores: Litoral, Estuarino y Piedemonte (Solano et al., 2009). El sector Litoral comprende la franja ubicada entre el borde del mar y las riberas de caño Salado, desde punta Mestizos hasta boca de Tinajones (Olaya et
al., 1987), presenta los manglares más antiguos del área (Sánchez‐Páez et al., 2005) y contiene
las estaciones ciénaga Mestizos, Última Boca y caño La Balsa (Figura 1; Solano et al., 2009). El sector estuarino comprende la parte interna de la zona de manglar, entre caño Salado y los caños Tijó, Palermo y Remediapobres (Olaya et al., 1987), es el más reciente en formación, con suelos inestables, alto contenido de materia orgánica, arbolado con buen desarrollo estructural (Sánchez‐Páez et al., 2005) y contiene las estaciones caño Salado, ciénaga Ostional, ciénaga Galo y caño Arteaga (Figura 1; Solano et al., 2009). El sector piedemonte comprende la parte suroriental de la zona de manglar, influenciada por los caños Tijó, Palermo y Remediapobres, hasta las estribaciones del cerro Tijó; recibe aportes de cuerpos de agua de escorrentía continentales ricos en nutrientes, presenta suelos con reducida materia orgánica y
3 Tijó y Agrosoledad (Figura 1; Solano et al., 2009).
No obstante lo anterior, con base en los resultados de los análisis realizados por parte del INVEMAR para la empresa URRÁ S.A. E.S.P. en el “Plan de seguimiento y monitoreo de la zona deltaico estuarina del río Sinú” correspondiente al año 2014, Zubiría et al. (2014) recomiendan no agrupar las estaciones por sectores (Litoral, Estuarino, Piedemonte), sino presentar los resultados de manera independiente por estación, para evidenciar las características particulares de cada una. Lo anterior, debido a la alta variabilidad estructural que se presenta entre las estaciones. Por lo tanto, la presentación y análisis de los resultados del presente informe, se realizará por separado para cada una de las estaciones de muestreo, sin agrupar por sector.
Figura 1. Localización de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones y cobertura de la tierra en el año 2016 (Ramos et al., 2016). (Mapa elaborado por LabSIS-INVEMAR - 2017).
4 Informe Técnico Final
Durante el monitoreo en diciembre de 2017, se encontró que las estaciones caño La Balsa, Última Boca, Galo y caño Tijó fueron las más inundadas, mientras que ciénaga Mestizos y caño Salado presentaron los menores niveles de inundación, con suelos principalmente bien consolidados que facilitaron el desplazamiento dentro del manglar. Cabe resaltar que caño La Balsa tiene un régimen hídrico propio, toda vez que se encuentra alimentado por otro caño que sale del río Sinú en cercanías a Lorica, por lo que ante el aumento en el nivel del río, tanto el tiempo de respuesta como la duración de la inundación dentro del manglar de caño La Balsa, son distintos e independientes a los de las demás estaciones. Espacialmente, las estaciones ciénaga Ostional y ciénaga Galo se encuentran en zonas conservadas a su alrededor y alejadas de cualquier clase de intervención antrópica (Figura 1), como los son los cultivos, los pastizales y cultivos y las áreas urbanas y suburbanas, mientras que estaciones como Última Boca, caño Arteaga, caño Tijó y Agrosoledad se encuentran muy cerca de áreas modificadas e intervenidas con cultivos mixtos y vegetación residual (Figura 1).
Por su parte, las estaciones ciénaga Mestizos y caño Salado presentaron en sus alrededores una presión natural relacionada con la presencia de salitrales (Figura 1), que indica que los bosques de ambos lugares se encuentran en un estrés fisiológico debido al aumento de la salinidad, toda vez que esta zona en la que se encuentran tiene una mayor concentración salina por un reducido lavado de los suelos, debido a la pérdida de conexión del caño Salado con las aguas del río Sinú (Olaya et al., 1987). Las estaciones en las que se evidenció apertura del dosel (formaciones de claros dentro del bosque), ya sea porque correspondieron a manglares maduros o porque presentaron eventos de muerte (natural o por tala) y caída de árboles, fueron ciénaga Galo, Última Boca, caño Arteaga, ciénaga Ostional y Agrosoledad (Figura 3), lo cual, para el caso específico de las últimas tres estaciones, estuvo relacionado con la presencia del helecho de manglar Acrostichum aureum, que es una especie que generalmente predomina en áreas abiertas de bosques de mangles, en condiciones de salinidad media, llegando a alcanzar alturas superiores a los 3 m (Olaya et al., 1987; Sánchez-Páez et al., 1997; Sánchez‐Sánchez-Páez et al., 2005).
2.1.1 Calidad de aguas y sedimentos en los manglares
En cada parcela de estructura, se seleccionaron dos puntos en donde se midieron los parámetros temperatura, salinidad, conductividad, pH y oxígeno disuelto en aguas superficiales e intersticiales, usando métodos electrométricos (Figura 3 ; Figura 2a) y se midió el nivel freático o de inundación con una regla graduada en centímetros, de acuerdo con el protocolo nacional de monitoreo de manglares (Tavera, 2014). Adicionalmente, en las estaciones caño Salado, caño Tijó, Agrosoledad, ciénaga Mestizos y ciénaga Ostional, se recolectó una muestra de sedimento (Figura 2b), para el análisis de granulometría, materia orgánica, hidrocarburos del petróleo equivalente de criseno, plaguicidas y metales pesados totales (Cd, Pb, Cr, Cu, Zn, Ni, Fe y Hg), las cuales fueron congeladas a -20 °C para su preservación y traslado a la Unidad de Laboratorios de Calidad Ambiental Marina (LabCAM) del INVEMAR, en donde se realizaron
5 (Garay et al., 2003) y en el Standard Methods (APHA et al., 2012), que se describen en la Tabla 3.
Tabla 2. Métodos utilizados para la medición de parámetros in situ en aguas superficiales e intersticiales de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones.
Parámetro Métodos de Análisis
Salinidad (Unidad) Medición electrométrica de la conductividad con electrodo acoplado a sonda (Standard Methods 2520-B, APHA et al., 2012). Temperatura (°C) Medición electrométrica con termocupla acoplada a sonda portátil (Standard Methods 4500-HB, APHA et al., 2012). pH (Unidades) Medición potenciométrica con sonda portátil (Standard Methods 4500-H B; APHA et al., 2012). Oxígeno disuelto (mg/L) Medición en campo con electrodo de membrana (Standard Methods 4500-O G; APHA et al., 2012).
a) b)
Figura 2. a) Medición de parámetros fisicoquímicos in situ en aguas superficiales e intersticiales de las estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. b) Recolección de muestras de sedimento para su posterior análisis en el LabCAM del Invemar. (Fotos: Daniel Fawcett-INVEMAR).
Tabla 3. Métodos de laboratorio utilizados en el análisis de variables de calidad en sedimentos de manglar en el DMI Cispata - La Balsa - Tinajones.
Parámetro Métodos de Análisis
Materia Orgánica – MO (mg/g) en peso seco
Digestión en frío con dicromato de potasio, método de Walkley y Black (IGAC, 1990).
Hidrocarburos del petróleo equivalente de criseno (µg/g) en peso seco
Extracción soxhlet con diclorometano-acetona (1:1) y cuantificación por espectroscopia de fluorescencia (UNESCO, 1982).
Plaguicidas * (ng/g) en peso seco
Extracción soxhlet con diclorometano: acetona, fraccionamiento en columna de sílica-alúmina y cuantificación por GC-MSD modo SIM (UNEP et al., 1992).
6 Informe Técnico Final
cromo, cobre, zinc, níquel, hierro y mercurio (µg/L) en peso seco
cuantificación por espectrometría de absorción atómica con llama (Standard Methods N° 3500, APHA et al., 2012) y Mercurio en sólidos y solución por descomposición térmica, amalgamación y espectrometría de absorción atómica (EPA, 2007).
*Plaguicidas medidos: aldrin, dieldrin, endrin, endrin aldehído, endrin cetona, ppDDT, ppDDD, ppDDE, α, β, γ y δ HCH, heptacloro, heptacloro epóxido, α y γ clordano, endosulfán I y II, endosulfan sulfato, metoxicloro, dichlorvos, mevinphos, ethoprop, sulfotep, phorate, dimethoate, diazinon, clorotalonil, ronnel, parathion, metilparation, bromacil, malation, fenthion clorpirifós, trichloronate, tokuthion, bolstar, cis y trans-permetrina.
2.1.2 Estructura y condiciones fitosanitarias de los manglares
Para evaluar el estado estructural actual de los bosques de manglar del DMI Cispata - La Balsa - Tinajones, se contaron y midieron todos los árboles con diámetro a la altura del pecho (DAP) mayor o igual a 2,5 cm, que se encontraron en las primeras tres parcelas permanentes de 100 m2 (10 x 10 m) de cada estación, registrando en cada árbol la especie de mangle, la altura total
y el DAP a 1,3 m de altura del suelo, en las nueve estaciones de manglar (Figura 3).
En campo, el DAP de todos los árboles de Rhizophora mangle que presentaron raíces fúlcreas por encima de 1,3 m de altura, fue medido a 30 cm por encima de la última raíz que saliera del tronco principal (Figura 4a), de acuerdo con la metodología descrita en el protocolo nacional de monitoreo de manglares (Tavera, 2014).
Adicionalmente, se evaluó el estado fitosanitario de cada uno de los árboles medidos, empleando la escala sugerida por Muñoz-García (2015), la cual consta de cuatro categorías: 0' Árbol sin afectación, 1' Árbol moderadamente afectado, 2' Árbol muy afectado, 3' Árbol muerto. En cuanto a los árboles muertos, se registró si la muerte se debía a la tala, a un rayo, o a otras causas que no podían identificarse con certeza, pero que posiblemente podrían ser de origen natural o fitosanitario (Figura 4b). Así mismo, para cada árbol vivo se registraron los síntomas y signos presentes; considerando como síntomas a aquellas anomalías visibles en los árboles debido a un agente causal y como signos, a las estructuras de patógenos visibles al ojo humano (Muñoz-García, 2015), entre los que se encuentran: defoliación, descortezamiento, herbivoría, clorosis (Figura 4c), entre otros.
7
Figura 3. Estaciones de monitoreo de manglar en el DMI Cispata - La Balsa - Tinajones. (Fotos: Daniel Fawcett-INVEMAR).
Figura 4. a) Medición del DAP en un árbol de Rhizophora mangle. b) Estado fitosanitario: 3’ Árbol muerto, partido por causa de termitas. c) Síntoma de clorosis: evidencia de hojas cloróticas o amarillas. (Fotos: Daniel Fawcett-INVEMAR).
