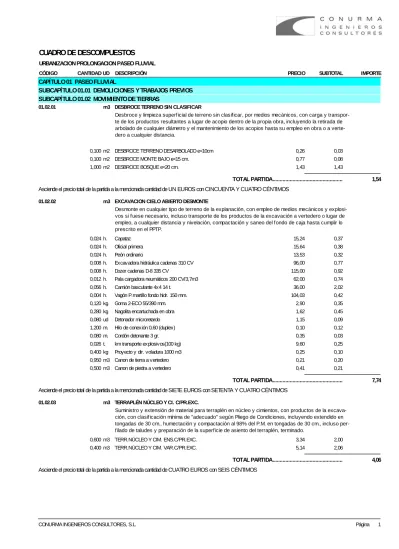

CUADRO DE DESCOMPUESTOS

(1)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE

CAPÍTULO 01 PASEO FLUVIAL

SUBCAPÍTULO 01.01 DEMOLICIONES Y TRABAJOS PREVIOS

SUBCAPÍTULO 01.02 MOVIMIENTO DE TIERRAS

01.02.01 m3 DESBROCE TERRENO SIN CLASIFICAR

Desbroce y limpieza superficial de terreno sin clasificar, por medios mecánicos, con carga y transpor-te de los productos resultantranspor-tes a lugar de acopio dentro de la propia obra, incluyendo la retirada de arbolado de cualquier diámetro y el mantenimiento de los acopios hasta su empleo en obra o a verte-dero a cualquier distancia.

0,100 m2 DESBROCE TERRENO DESARBOLADO e<10cm 0,26 0,03 0,100 m2 DESBROCE MONTE BAJO e<15 cm. 0,77 0,08 1,000 m2 DESBROCE BOSQUE e<20 cm. 1,43 1,43

TOTAL PARTIDA... 1,54

Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con CINCUENTA Y CUATRO CÉNTIMOS

01.02.02 m3 EXCAVACION CIELO ABIERTO DESMONTE

Desmonte en cualquier tipo de terreno de la explanación, con empleo de medios mecánicos y explosi-vos si fuese necesario, incluso transporte de los productos de la excavación a vertedero o lugar de empleo, a cualquier distancia y nivelación, compactación y saneo del fondo de caja hasta cumplir lo prescrito en el PPTP.

0,024 h. Capataz 15,24 0,37 0,024 h. Oficial primera 15,64 0,38 0,024 h. Peón ordinario 13,53 0,32 0,008 h. Ex cav adora hidráulica cadenas 310 CV 96,00 0,77 0,008 h. Dozer cadenas D-8 335 CV 115,00 0,92 0,012 h. Pala cargadora neumáticos 200 CV/3,7m3 62,00 0,74 0,056 h. Camión basculante 4x 4 14 t. 36,00 2,02 0,004 h. Vagón P.martillo fondo hidr. 150 mm. 104,03 0,42 0,120 kg Goma 2-ECO 55/390 mm. 2,90 0,35 0,280 kg Nagolita encartuchada en obra 1,62 0,45 0,080 ud Detonador microretardo 1,15 0,09 1,200 m. Hilo de conex ión 0,60 (duplex ) 0,10 0,12 0,080 m. Cordón detonante 3 gr. 0,35 0,03 0,026 t. km transporte ex plosiv os(100 kg) 9,60 0,25 0,400 kg Proy ecto y dir. v oladura 1000 m3 0,25 0,10 0,950 m3 Canon de tierra a v ertedero 0,21 0,20 0,500 m3 Canon de piedra a v ertedero 0,41 0,21

Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con SETENTA Y CUATRO CÉNTIMOS

01.02.03 m3 TERRAPLÉN NÚCLEO Y CI. C/PR.EXC.

Suministro y extensión de material para terraplén en núcleo y cimientos, con productos de la excava-ción, con clasificación mínima de "adecuado" según Pliego de Condiciones, incluyendo extendido en tongadas de 30 cm., humectación y compactación al 98% del P.M. en tongadas de 30 cm., incluso per-filado de taludes y preparación de la superficie de asiento del terraplén, terminado.

0,600 m3 TERR.NÚCLEO Y CIM. ENS.C/PR.EXC. 3,34 2,00 0,400 m3 TERR.NÚCLEO Y CIM. VAR.C/PR.EXC. 5,14 2,06

(2)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.02.04 m3 SUELO SELECCIONADO

Suministro y puesta en obra de suelo seleccionado procedente de préstamos CBR>20 pra conforma-ción de explanada, incluyendo extendido, humectaconforma-ción y compactaconforma-ción. Totalmente terminado. 0,005 h. Capataz 15,24 0,08 0,020 h. Peón ordinario 13,53 0,27 0,010 h. Ex cav adora hidráulica cadenas 310 CV 96,00 0,96 0,050 h. Camión basculante 4x 4 14 t. 36,00 1,80 1,000 m3 Canon suelo seleccionado prestámo 0,72 0,72 0,020 h. Motoniv eladora de 135 CV 46,00 0,92 0,014 h. Cisterna agua s/camión 10.000 l. 28,00 0,39 0,014 h. Rodillo v ibrante autopropuls.mix to 15 t. 42,00 0,59

Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con SETENTA Y TRES CÉNTIMOS

SUBCAPÍTULO 01.03 PAVIMENTACION

01.03.01 m3 GRAVA-CEMENTO GC-25

Grava-cemento en base de sección completa, fabricada en central, tipo GC-25, puesta en obra, exten-dida, compactada, incluso preparación de la superficie de asiento.

0,016 h. Capataz 15,24 0,24 0,016 h. Oficial primera 15,64 0,25 0,032 h. Peón ordinario 13,53 0,43 0,016 h. Pala cargadora neumáticos 85 CV/1,2m3 33,74 0,54 0,032 h. Camión basculante 4x 4 14 t. 36,00 1,15 0,016 h. Planta discont.grav a-c.160 t./h. 87,36 1,40 0,016 h. Ex tendedora grav a-cemento 150 CV 128,52 2,06 0,016 h. Rodillo v ibrante autopropuls.mix to 15 t. 42,00 0,67 0,002 h. Cisterna agua s/camión 10.000 l. 28,00 0,06 65,000 t. km transporte G-C 0,11 7,15 130,000 t. km transporte cemento a granel 0,08 10,40 0,002 h. Camión cist.bitum.c/lanza 10.000 l. 31,00 0,06 0,100 t. Cemento CEM II/A-V 32,5 R s/cam.fab.sac. 90,85 9,09 0,800 kg Emulsión asfáltica ECR-1 0,23 0,18 1,100 t. Árido machaqueo 6/12 D.A.<30 8,16 8,98 1,000 t. Zahorra nat. ZN(50)/ZN(20), IP=0 4,51 4,51

Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y SIETE EUROS con DIECISIETE CÉNTIMOS

01.03.02 m3 ZAHORRA NATURAL ZN-40

Zahorra natural, husos ZN(50)/ZN(20), en sub-base, puesta en obra, extendida y compactada, incluso preparación de la superficie de asiento, en capas de 20/25 cm. de espesor y con índice de plasticidad cero, medido sobre perfil.

0,010 h. Capataz 15,24 0,15 0,020 h. Peón ordinario 13,53 0,27 0,020 h. Motoniv eladora de 200 CV 58,00 1,16 0,020 h. Rodillo v ibrante autopropuls.mix to 15 t. 42,00 0,84 0,020 h. Cisterna agua s/camión 10.000 l. 28,00 0,56 0,020 h. Camión basculante 4x 4 14 t. 36,00 0,72 44,000 t. km transporte zahorra 0,15 6,60 2,200 t. Zahorra nat. ZN(50)/ZN(20), IP=0 4,51 9,92

(3)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.03.03 m3 ZAHORRA ARTIFICIAL ZA-25

Sumiistro de zahorra artificial, husos ZA(40)/ZA(25) en capas de base, puesta en obra, extendida, humectada y compactada, incluso preparación de la superficie de asiento, en capas de 20/30 cm. de espesor y refino posterior, medido sobre perfil.

0,010 h. Capataz 15,24 0,15 0,020 h. Peón ordinario 13,53 0,27 0,020 h. Motoniv eladora de 200 CV 58,00 1,16 0,020 h. Rodillo v ibrante autopropuls.mix to 15 t. 42,00 0,84 0,020 h. Cisterna agua s/camión 10.000 l. 28,00 0,56 0,020 h. Camión basculante 4x 4 14 t. 36,00 0,72 20,000 t. km transporte zahorra 0,15 3,00 2,050 t. Zahorra artif. ZA(40)/ZA(25) 75% 7,32 15,01

Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con SETENTA Y UN CÉNTIMOS

01.03.04 m2 CAPA INTERMEDIA G-20 e=6 cm.

Suministro y puesta en obra de M.B.C. tipo G-20 en capa intermedia de 6 cm. de espesor, con áridos con desgaste de los ángeles < 30, extendida y compactada, incluido riego asfáltico, filler de aportación y betún, con preparación de la superficie y barrido.

0,200 t. M.B.C. TIPO G-20 DESGASTE ÁNGELES<30 20,37 4,07 0,003 t. FILLER CALIZO EN MBC 71,43 0,21 0,006 t. BETÚN ASFÁLTICO B 60/70 EN M.B.C 215,00 1,29

Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con CINCUENTA Y SIETE CÉNTIMOS

01.03.05 m2 CAPA RODADURA S-12 e=4 cm.

Suministro y puesta en obra de M.B.C. tipo S-12 en capa de rodadura de 4 cm. de espesor, con áridos con desgas-te de los ángeles < 25, exdesgas-tendida y compactada, incluido riego asfáltico, filler de aportación y betún.

0,090 t. M.B.C. TIPO S-12 DESGASTE ÁNGELES<25 21,24 1,91 0,035 t. FILLER CALIZO EN MBC 71,43 2,50 0,010 t. BETÚN ASFÁLTICO B 60/70 EN M.B.C 215,00 2,15

Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con CINCUENTA Y SEIS CÉNTIMOS

01.03.06 m2 RIEGO DE IMPRIMACIÓN ECL-1

Suministro y puesta en obra de riego de imprimación, con emulsión asfáltica catiónica de rotura lenta ECL-1, en capas granulares, con una dotación de 1 kg/m2., incluso barrido y preparación de la super-ficie.

0,004 h. Peón ordinario 13,53 0,05 0,001 h. Cisterna agua s/camión 10.000 l. 28,00 0,03 0,001 h. Dumper conv encional 2.000 kg. 5,86 0,01 0,002 h. Barredora remolcada c/motor aux iliar 5,00 0,01 0,002 h. Camión cist.bitum.c/lanza 10.000 l. 31,00 0,06 1,000 kg Emulsión asfáltica ECL-1 0,20 0,20

(4)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.03.07 m2 RIEGO DE ADHERENCIA ECR-1

Suministro y puesta en obra de riego de adherencia, con emulsión asfáltica catiónica de rotura rápida ECR-1 con una dotación de 0,50 kg/m2, incluso barrido y preparación de la superficie.

0,002 h. Peón ordinario 13,53 0,03 0,002 h. Dumper conv encional 2.000 kg. 5,86 0,01 0,002 h. Barredora remolcada c/motor aux iliar 5,00 0,01 0,001 h. Camión cist.bitum.c/lanza 10.000 l. 31,00 0,03 0,600 kg Emulsión asfáltica ECR-1 0,23 0,14

Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con VEINTIDOS CÉNTIMOS

01.03.08 m3 HORMIGÓN HM-20 EN BASE

Suministro y puesta en obra de hormigón HM-20 en base de firme, puesto en obra, extendido,vibra-do, rasanteado y curado.

0,083 h. Encargado 15,99 1,33 0,080 h. Peón ordinario 13,53 1,08 0,080 h. Cisterna agua s/camión 10.000 l. 28,00 2,24 1,000 m3 Hormigón HM-20/P/20/I central 56,23 56,23

Asciende el precio total de la partida a la mencionada cantidad de SESENTA EUROS con OCHENTA Y OCHO CÉNTIMOS

01.03.09 m2 PAV.MICROAGL.ASFALTICO CALIZ.e=3

Suministro y puesta en obra de pavimento realizado con microaglomerado bituminoso denso en calien-te para usos varios, de color a elegir por la Dirección Facultativa, con árido silíceo, en capa uniforme de 3 cm. de espesor, terminado, incluso riego de imprimación sobre base de hormigón HM-20. 1,000 m2 RIEGO DE IMPRIMACIÓN ECL-1 0,36 0,36 0,080 t. M.B.C. MICROAGLOMERADO ASFÁLTICO ROJO 93,59 7,49

Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con OCHENTA Y CINCO CÉNTIMOS

01.03.10 m2 PAV.TERRAZO RELIEVE PULIDO 40x40x4

Pavimento de baldosa de terrazo relieve, acabado superficial pulido, de 40x40x4 cm., sobre solera de hormigón HM-20/P/20/I, y 15 cm. de espesor, sentada con mortero de cemento, i/p.p. de junta de dila-tación, enlechado y limpieza.

0,320 h. Cuadrilla A 36,62 11,72 0,030 m3 MORTERO CEMENTO 1/6 M-40 47,78 1,43 1,000 m2 Baldo.terraz.relie.pul.40x 40x 4 11,75 11,75 0,001 m3 LECHADA CEMENTO 1/3 CEM II/A-P 32,5R 45,85 0,05 1,000 ud Junta dilatación/m2 pav im.piezas 0,21 0,21

(5)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.03.11 m2 PAV.LOSETA CEM.BOTÓN COLOR 20x20

Suministro y puesta en obra de pavimento de loseta hidráulica color de 20x20 cm., con resaltos cilín-dricos tipo botón, sentada con mortero 1/6 de cemento, i/p.p. de junta de dilatación, enlechado, limpie-za y cortes por cambio de pendiente en barbacanas.

0,150 h. Cuadrilla A 36,62 5,49 0,030 m3 MORTERO CEMENTO 1/6 M-40 47,78 1,43 1,000 m2 Loseta botones cem.color 20x 20cm 5,05 5,05 0,010 m3 LECHADA CEMENTO 1/3 CEM II/A-P 32,5R 45,85 0,46 1,000 ud Junta dilatación/m2 pav im.piezas 0,21 0,21

Asciende el precio total de la partida a la mencionada cantidad de DOCE EUROS con SESENTA Y CUATRO CÉNTIMOS

01.03.12 ml BORDI.HORM.BICAPA GRIS 9-10x20

Suministro y puesta en obra de bordillo de hormigón bicapa, de color gris, achaflanado, de 9 y 10 cm. de bases superior e inferior y 20 cm. de altura, colocado sobre cimiento de hormigón HM-20/P/20/IIa, incluido en el precio, rejuntado y limpieza.

0,100 h. Cuadrilla F 28,25 2,83 0,040 m3 Hormigón HM-20/P/20/IIa central 70,48 2,82 0,001 m3 MORTERO CEMENTO 1/6 M-40 47,78 0,05 1,000 ml Bord.hor.bicapa gris 9-10x 20 5,71 5,71

Asciende el precio total de la partida a la mencionada cantidad de ONCE EUROS con CUARENTA Y UN CÉNTIMOS

01.03.13 ml BORDI.HOR.BICA.GRIS T.3 14-17x28

Suministro y puesta en obra de bordillo de hormigón bicapa, de color gris, achaflanado, de 14 y 17 cm. de bases superior e inferior y 28 cm. de altura, colocado sobre cimiento de hormigón HM-20/P/20/IIa, incluido en el precio, rejuntado y limpieza.

0,250 h. Cuadrilla F 28,25 7,06 0,047 m3 Hormigón HM-20/P/20/IIa central 70,48 3,31 0,001 m3 MORTERO CEMENTO 1/6 M-40 47,78 0,05 1,000 ml Bord.ho.bica.gris t.III 14-17x 28 9,62 9,62

Asciende el precio total de la partida a la mencionada cantidad de VEINTE EUROS con CUATRO CÉNTIMOS

01.03.14 ml BORD.BARBACANA

Suministro y puesta en obra de bordillo barbacana, central y lateral, de 1 m. de longitud, de hormigón bicapa, color gris, especial para pasos peatonales y garajes, de 14 y 17 cm. de bases superior e in-ferior y 28 cm. de altura, colocado sobre cimiento de hormigón HM-20/P/20/IIa, incluido en el precio, re-juntado y limpieza.

0,250 h. Cuadrilla F 28,25 7,06 0,047 m3 Hormigón HM-20/P/20/IIa central 70,48 3,31 0,001 m3 MORTERO CEMENTO 1/6 M-40 47,78 0,05 1,000 m. Bord.barbacana 10,25 10,25

(6)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.03.15 ud FORMACIÓN DE ALCORQUE

Unidad de formación de alcorque rectangular realizado con 4 bordillos de hormigón prefabricado bica-pa, de 10x20 cm., colocados sobre cimiento de hormigón HM-20/P/20/IIa, incluido en el precio, i/exca-vación necesaria, rejuntado y limpieza, extensión de tierra vegetal de aportación y p.p. de medios au-xiliares.

0,173 h. Cuadrilla F 28,25 4,89 0,001 m3 MORTERO CEMENTO 1/6 M-40 47,78 0,05 4,000 ml Bord.hor.bicapa gris 9-10x 20 5,71 22,84 0,042 m3 Hormigón HM-20/P/20/IIa central 70,48 2,96 0,070 m3 Mantillo limpio cribado 21,50 1,51 0,100 kg Substrato v egetal fertilizado 0,41 0,04

Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y DOS EUROS con VEINTINUEVE CÉNTIMOS

SUBCAPÍTULO 01.04 RED DE SANEAMIENTO

APARTADO 01.04.01 MOVIMIENTO DE TIERRAS

01.04.01.01 m3 EXCAVACIÓN EN ZANJA

Excavación en zanja en cualqier clase de terreno, con agotamiento de agua si fuese necesario, inclu-so carga y transporte de los productos de la excavación a vertedero o lugar de empleo.

0,023 h. Capataz 15,24 0,35 0,023 h. Ex cav .hidráulica neumáticos 100 CV 45,00 1,04 0,046 h. Camión basculante 4x 4 14 t. 36,00 1,66 0,910 m3 Canon de tierra a v ertedero 0,21 0,19 0,091 h. Bomba autoaspirante diesel 42,5 CV 7,98 0,73

Asciende el precio total de la partida a la mencionada cantidad de TRES EUROS con NOVENTA Y SIETE CÉNTIMOS

01.04.01.02 m3 ARENA DE RIO FONDO DE ZANJAS

Suministro y extensión de arena de río o gravilla en tamaños comprendidos entre 5 y 20 mm, compac-tada en zanjas para asiento y envolvente de tuberías.

0,233 h. Peón ordinario 13,53 3,15 0,250 h. Rodillo v ibrante manual tándem 800 kg. 4,80 1,20 1,000 m3 Arena de río 0/6 mm. 10,39 10,39 0,001 h. Pala cargadora neumáticos 85 CV/1,2m3 33,74 0,03

Asciende el precio total de la partida a la mencionada cantidad de CATORCE EUROS con SETENTA Y SIETE CÉNTIMOS

01.04.01.03 m3 RELLENO ZANJAS/MATERIAL EXCAVACIÓN

Relleno localizado en zanjas con productos procedentes de la excavación, con clsificación mínima de tolerable según el Pliego de Condiciones de la obra, incluyendo la unidad el extendido, humectación y compactación en capas de 20 cm. de espesor, con un grado de compactación del 95% del proctor modificado.

0,011 h. Capataz 15,24 0,17 0,110 h. Peón ordinario 13,53 1,49 0,011 h. Cisterna agua s/camión 10.000 l. 28,00 0,31 0,011 h. Retrocargadora neumáticos 50 CV 29,00 0,32 0,110 h. Rodillo v ibrante manual tándem 800 kg. 4,80 0,53

(7)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.04.01.04 m3 RELLENO ZANJAS/MATERIAL PRÉSTAMO

Relleno localizado en zanjas con productos procedentes de préstamos de suelo con clasificación de seleccionado según el Pliego de condiciones de la Obra, extendido, humectación y compactación en capas de 20 cm. de espesor, con un grado de compactación del 100% del proctor modificado. 0,014 h. Capataz 15,24 0,21 0,136 h. Peón ordinario 13,53 1,84 0,995 m3 Canon suelo seleccionado prestámo 0,72 0,72 0,011 h. Retrocargadora neumáticos 100 CV 40,00 0,44 9,048 t. km transporte tierras en obra 0,12 1,09 0,014 h. Cisterna agua s/camión 10.000 l. 28,00 0,39 0,014 h. Retrocargadora neumáticos 50 CV 29,00 0,41 0,136 h. Rodillo v ibrante manual tándem 800 kg. 4,80 0,65

Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con SETENTA Y CINCO CÉNTIMOS

01.04.01.05 m3 RELLENO ZANJAS HM-20 RED DE SANEAMIENTO

Relleno de zanjas con hormigón en masa HM-20 N/mm2., consistencia plástica, Tmáx.20 mm., para am-biente tipo IIa, elaborado en central, incluso suministro, vertido en dos capas, nivelación, vibrado y co-locación.

0,800 h. Peón ordinario 13,53 10,82 1,100 m3 Hormigón HM-20/P/20/IIa central 70,48 77,53

Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y OCHO EUROS con TREINTA Y CINCO CÉNTIMOS

APARTADO 01.04.02 CONDUCCIONES

01.04.02.01 ml TUB.ENT. HM CIRC. 120kN/m2 E-C 400 mm.

Suministro y puesta en obra de colector de saneamiento enterrado de hormigón en masa centrifuga-do de sección circular, de carga de rotura 120 kN/m2 y diámetro 400 mm., con unión por enchufe-cam-pana, incluso junta elástica y adhesivo de fijación.

0,166 h. Ex cav .hidráulica neumáticos 84 CV 43,00 7,14 0,470 h. Oficial primera 15,64 7,35 0,470 h. Peón especializado 13,64 6,41 1,000 m. Tub.HM j.elástica 120kN/m2 D=400mm 17,12 17,12 0,500 ud Junta goma para HM/HA D=400mm 3,10 1,55 0,060 kg Lubricante para tubos hormigón 3,83 0,23

Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y NUEVE EUROS con OCHENTA CÉNTIMOS

01.04.02.02 ml TUB.ENT. HA CIRC. 135kN/m2 E-C 600mm

Suministro y puesta en obra de colector de saneamiento enterrado de hormigón armado centrifugado de sección circular, de carga de rotura 135 kN/m2 y diámetro 600 mm., con unión por enchufe-campa-na, incluso junta elástica y adhesivo de fijación.

0,250 h. Ex cav .hidráulica neumáticos 100 CV 45,00 11,25 0,470 h. Oficial primera 15,64 7,35 0,470 h. Peón especializado 13,64 6,41 1,000 m. Tub.HA j.elástica 135kN/m2 D=600mm 51,14 51,14 0,500 ud Junta goma para HM/HA D=600mm 5,02 2,51

(8)

APARTADO 01.04.03 OBRAS DE FABRICA

01.04.03.01 ud BASE PARA POZO ESTANCO H=100 cm.

Base para pozo de registro compuesta por solera de hormigón en masa HM-20 (PA-350) de 40 cm de espesor, fabricado con cemento, con rebaje para asiento de tubular, paredes laterales de fábrica de ladrillo macizo de 1 pie de espesor y 1 m de altura, incluso enlucido, bruñido con mortero M-850, según planos de detalle.

0,700 h. Cuadrilla A 36,62 25,63 1,000 ud Base pozo estanco d=100 cm. 107,64 107,64 0,230 m3 Grav illa 20/40 mm. 7,21 1,66 1,000 % Medios aux iliares 134,90 1,35

TOTAL PARTIDA... 136,28

Asciende el precio total de la partida a la mencionada cantidad de CIENTO TREINTA Y SEIS EUROS con VEINTIOCHO CÉNTIMOS

01.04.03.02 ud ANILLO POZO ESTANCO 110 cm H=50

Suministro y colocación de anillo prefabricado de hormigón armado de 100 cm de diámetro y 50 cm de altura , en pozos de registro, recibido y sellado de juntas con mortero M-850, según planos de deta-lle .

0,500 h. Cuadrilla A 36,62 18,31 1,000 ud Anillo pozo estanco 110 cm: H=50 52,21 52,21 0,035 h. Autogrúa hasta 30 Tn. 17,75 0,62

Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y UN EUROS con CATORCE CÉNTIMOS

01.04.03.03 ud BOCA PREF. DIAM=70-110 CM.

Suministro y colocación de boca de diámetro 60-100 cm, prefabricada de hormigón armado, para po-zos de registro, incluso recibido y sellado de juntas con mortero M-850, según planos de detalle. 0,050 h. Cuadrilla B 30,55 1,53 0,025 m3 Mortero cem. gris II/B-M 32,5 1:6 M-40 50,00 1,25 1,000 Ud Cono asim. D=70/110 48,40 48,40 0,035 h. Autogrúa hasta 30 Tn. 17,75 0,62

Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y UN EUROS con OCHENTA CÉNTIMOS

01.04.03.04 ud CERCO Y TAPA FUNDICION

Suministro e instalación de cerco y tapa de fundición dúctil clase D-400, con anillo de goma especial anti-ruidos, para pozos de registro estancos.Según plano de detalle, incluso inscripción a definir por la D.F.

0,500 h. Cuadrilla B 30,55 15,28 1,000 Ud Cerco y tapa fundición 37,30 37,30

Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y DOS EUROS con CINCUENTA Y OCHO CÉNTIMOS

01.04.03.05 ud PATE DE POLIPROPILENO D=25 mm.

Suministro e instalación de pate de bajada, de polipropileno de 33x16 cm. con diámetro de 25mm., pa-ra accesos a pozos de registro.

1,000 ud Pate poliprop.33x 16cm.D=25mm. 2,97 2,97 0,035 h. Cuadrilla A 36,62 1,28 1,000 % Medios aux iliares 4,30 0,04

(9)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.04.03.06 ud SUMIDERO CALZADA FUND.600x340 mm

Sumidero para recogida de pluviales en calzada, de dimensiones interiores 60x34 cm. y profundidad variable, realizado sobre solera de hormigón HM-20, Tmáx.20 de 15 cm. de espesor, con paredes de fábrica de ladrillo macizo de 1/2 pie de espesor, sentados con mortero de cemento 1/6 de cemento, enfoscada y bruñida interiormente, i/ rejilla de fundición dúctil de 66x40 cm., con marco de fundición, enrasada al pavimento, tubería de conexión a la red general de hormigón en masa d=300 mm. hasta una longitud media de 10 m, recibido a tubo de saneamiento, excavación, colocación y relleno poste-rior de la zanja para tubería de conexión y reposición del pavimento similar al existente (si fuese nece-sario).

2,200 h. Oficial primera 15,64 34,41 1,100 h. Peón ordinario 13,53 14,88 0,073 m3 HORM. DOSIF. 250 kg /CEMENTO Tmáx .20 43,82 3,20 1,600 mud Ladrillo perfora. tosco 25x 12x 7 88,00 140,80 10,000 m. Tub.HM j.elástica 90kN/m2 D=300mm 11,53 115,30 0,007 kg Lubricante tubos PVC j.elástica 6,77 0,05 0,060 m3 MORTERO CEMENTO 1/6 M-40 47,78 2,87 0,018 m3 MORTERO CEMENTO 1/3 M-160 56,21 1,01 1,000 ud Rejilla/Marco FD D=66x 40 60,66 60,66

TOTAL PARTIDA... 373,18

Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS SETENTA Y TRES EUROS con DIECIOCHO CÉNTIMOS

01.04.03.07 ud POZO LADRI.DE RESALTO D=110cm h>=3,50m.

Pozo de resalto circular de 110 cm. de diámetro interior y de 3,90 m. de profundidad libre, construido con fábrica de ladrillo macizo de 1 pie de espesor, recibido con mortero de cemento 1/6 (M-40), colo-cado sobre solera de hormigón HA-25 ligeramente armada con mallazo; enfoscolo-cado y bruñido por el interior, con mortero de cemento 1/3 (M-160), tubo de PVC corrugado de 315 mm. de diámetro y pates de polipropileno, empotrados cada 30 cm., i/formación de canal en el fondo del pozo y formación de brocal asimétrico en la coronación, para recibir el cerco y la tapa de fundición tipo calzada, totalmen-te totalmen-terminado, y con p.p. medios auxiliares, incluso la excavación y el relleno perimetral postotalmen-terior.Inclu- posterior.Inclu-so piedra granitica de recogida de aguas en fondo de resalto, según plano de detalle.

18,200 h. Oficial primera 15,64 284,65 11,569 h. Peón ordinario 13,53 156,53 0,503 m3 Hormigón HM-20/P/20/I central 56,23 28,28 2,270 ud Tapa fund. 29,17 66,22 1,800 mud Ladrillo perfora. tosco 25x 12x 7 88,00 158,40 0,860 m3 MORTERO CEMENTO 1/6 M-40 47,78 41,09 0,242 m3 MORTERO CEMENTO 1/3 M-160 56,21 13,60 1,000 ml Tub.PVC corrug.doble j.elást SN8 D=315mm 13,25 13,25 12,000 ud Pates PP 30x 25 2,72 32,64

TOTAL PARTIDA... 794,66

Asciende el precio total de la partida a la mencionada cantidad de SETECIENTOS NOVENTA Y CUATRO EUROS con SESENTA Y SEIS CÉNTIMOS

(10)

SUBCAPÍTULO 01.05 RED DE ABASTECIMIENTO

APARTADO 01.05.01 MOVIMIENTO DE TIERRAS

Asciende el precio total de la partida a la mencionada cantidad de CATORCE EUROS con SETENTA Y SIETE CÉNTIMOS

01.05.01.03 m3 RELLENO ZANJAS/MATERIAL PRÉSTAMO

01.05.01.04 m3 RELLENO ZANJAS HM-20

Relleno de zanjas con hormigón en masa HM-20 N/mm2., consistencia plástica, Tmáx.20 mm., para am-biente normal, elaborado en central, incluso suministro, vertido, vibrado y colocación.

(11)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.05.01.05 m3 RELLENO ZANJAS/MATERIAL EXCAVACIÓN

Relleno localizado en zanjas con productos procedentes de la excavación, con clsificación mínima de tolerable según el Pliego de Condiciones de la obra, incluyendo la unidad el extendido, humectación y compactación en capas de 20 cm. de espesor, con un grado de compactación del 95% del proctor modificado.

0,011 h. Capataz 15,24 0,17 0,110 h. Peón ordinario 13,53 1,49 0,011 h. Cisterna agua s/camión 10.000 l. 28,00 0,31 0,011 h. Retrocargadora neumáticos 50 CV 29,00 0,32 0,110 h. Rodillo v ibrante manual tándem 800 kg. 4,80 0,53

Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con OCHENTA Y DOS CÉNTIMOS

APARTADO 01.05.02 CONDUCCIONES

01.05.02.01 ml COND.POLIET.PE 100 PN 16 DN=200mm.

Suministro y puesta en obra de tubería para abastecimiento de agua de polietileno alta densidad PE100, de 200 mm. de diámetro nominal y una presión nominal de 16 bar, suministrada en barras, colocada en zanja, i/p.p. de elementos de unión y medios auxiliares, colocada s/NTE-IFA-13.

0,120 h. Oficial 1ª fontanero calefactor 16,16 1,94 0,120 h. Oficial 2ª fontanero calefactor 14,72 1,77 0,110 h. Ex cav .hidráulica neumáticos 84 CV 43,00 4,73 1,000 m. Tub.polietil. a.d. PE100 PN16 DN=200mm. 40,51 40,51

Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y OCHO EUROS con NOVENTA Y CINCO CÉNTIMOS

01.05.02.02 m. COND.POLIET.PE 100 PN 16 DN=250mm.

Suministro y puesta en obra de tubería para abastecimiento de agua de polietileno alta densidad PE100, de 250 mm. de diámetro nominal y una presión nominal de 16 bar, suministrada en barras, colocada en zanja, i/p.p. de elementos de unión y medios auxiliares, colocada s/NTE-IFA-13.

0,130 h. Oficial 1ª fontanero calefactor 16,16 2,10 0,130 h. Oficial 2ª fontanero calefactor 14,72 1,91 0,005 h. Ex cav .hidráulica neumáticos 84 CV 43,00 0,22 1,000 m. Tub.polietil. a.d. PE100 PN16 DN=250mm. 63,09 63,09 0,230 m3 Arena de río 0/6 mm. 10,39 2,39

(12)

APARTADO 01.05.03 VALVULERIA

01.05.03.01 ud VALVULA DN 100 DESAGÜE

Suministro y colocación de válvula de compuerta de fundición PN 16 de 100 mm de diámetro interior en arqueta registrable, cierre elástico, colocada en tubería de abastecimiento de agua, incluso uniones, accesorios, dado de anclaje y conexión a la red de saneamiento a a cualquier distancia, completamen-te instalada.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 0,010 kg Lubricante tubos PVC j.elástica 6,77 0,07 1,000 ud Válv ula de compuerta d=100 mm. 167,48 167,48 10,000 m. Tub.PVC corrug.doble j.elást SN6 D=160mm 6,62 66,20 4,631 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 8,66 4,631 m3 Hormigón HA-25/P/20/I central 74,67 345,80 19,980 kg Acero corrugado B 500 S 0,82 16,38

TOTAL PARTIDA... 607,68

Asciende el precio total de la partida a la mencionada cantidad de SEISCIENTOS SIETE EUROS con SESENTA Y OCHO CÉNTIMOS

01.05.03.02 ud VALVULA MARIPOSA DN 200

Suministro y colocación de válvula de mariposa de fundición PN 16 de 200 mm de diámetro interior en arqueta registrable, cierre elástico, colocada en tubería de abastecimiento de agua, incluso uniones, accesorios y dado de anclaje, completamente instalada.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 9,842 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 18,40 9,842 m3 Hormigón HA-25/P/20/I central 74,67 734,90 79,150 kg Acero corrugado B 500 S 0,82 64,90 0,010 kg Lubricante tubos PVC j.elástica 6,77 0,07 1,000 ud Válv ula de mariposa d=200 mm. 1.401,01 1.401,01

TOTAL PARTIDA... 2.222,37

Asciende el precio total de la partida a la mencionada cantidad de DOS MIL DOSCIENTOS VEINTIDOS EUROS con TREINTA Y SIETE CÉNTIMOS

01.05.03.03 ud VENTOSA DN 100

Suministro y colocación de ventosa/purgador automático 3 funciones, de fundición, con brida, de 100 mm. de diámetro, colocada en tubería de abastecimiento de agua, i/juntas, accesorios y dado de ancla-je, completamente instalada.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 4,631 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 8,66 4,631 m3 Hormigón HA-25/P/20/I central 74,67 345,80 19,980 kg Acero corrugado B 500 S 0,82 16,38 0,010 kg Lubricante tubos PVC j.elástica 6,77 0,07 1,000 ud VEntosa trifunción D=100 mm. 789,00 789,00

TOTAL PARTIDA... 1.163,00

(13)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.05.03.04 ud HIDRANTE ENTERRADO

Suministro e instalación de hidrante bajo rasante d= 100 mm con tres salidas, dos de 70 mm con racor y una salida de d=100 mm., según Norma UNE. Incluso arqueta y tapa de fundición.Medida la unidad instalada.

1,200 h. Cuadrilla A 36,62 43,94 7,500 h. Oficial 1ª fontanero calefactor 16,16 121,20 7,500 h. Oficial 2ª fontanero calefactor 14,72 110,40 1,000 ud Hidrante acera c/tapa D=100mm 528,20 528,20 1,000 ud Codo FD j.elástica 1/4 D=100mm 47,04 47,04 1,000 ud Vál.compue.c/elást.brida D=100mm 209,45 209,45 2,000 ud Mangutio D=100 mm. 45,78 91,56 3,000 ml Tub.fund.dúctil j.elást i/junta D=100mm 20,76 62,28 60,000 ud Pequeño material 1,25 75,00

TOTAL PARTIDA... 1.289,07

Asciende el precio total de la partida a la mencionada cantidad de MIL DOSCIENTOS OCHENTA Y NUEVE EUROS con SIETE CÉNTIMOS

01.05.03.05 ud CONEXION CON RED EXISTENTE

Conexion de la tubería con la red general incluyendo demolición de firme existente, excavación, la lo-calización de la tubería existente, el corte de agua, taponamiento y piezas especiales necesarias en tubería existente para la conexión de nueva tubería según normativa de compañía suministradora, de-jando la instalación en servicio, relleno y reposición del firme.

2,000 h. Oficial 1ª fontanero calefactor 16,16 32,32 2,000 h. Oficial 2ª fontanero calefactor 14,72 29,44 1,000 ud Piezas especiales 1.489,79 1.489,79 1,000 ud Macizo anclaje 259,86 259,86

TOTAL PARTIDA... 1.811,41

Asciende el precio total de la partida a la mencionada cantidad de MIL OCHOCIENTOS ONCE EUROS con CUARENTA Y UN CÉNTIMOS

01.05.03.06 ud BOCA RIEGO TIPO MADRID EQUIPADA

Boca de riego tipo Ayuntamiento de Madrid, diámetro de salida de 50 mm., completamente equipada, i/conexión a la red de distribución, instalada.

0,600 h. Oficial 1ª fontanero calefactor 16,16 9,70 0,600 h. Ay udante fontanero 14,52 8,71 1,000 ud Collarín PP para PE-PVC D=50mm.-1/2" 2,84 2,84 1,000 ud Boca riego Madrid fundición equipada 155,00 155,00

TOTAL PARTIDA... 176,25

(14)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.05.03.07 ud ACOMETIDA POLIETILENO BD PN10 D=32 mm.

Acometida de agua potable reallizada con tubería de polietileno de baja densidad de 32 mm. PN10, co-nectada a la red principal de abastecimiento, con collarín de toma de fundición salida 1" y racor rosca-ma-cho de latón, formación de arqueta de 20x20 en acera y llave de corte de 1", incluso rotura y reposi-ción de firme existente con una longitud máxima de 6 m. Medida la unidad terminada.

1,200 h. Oficial 1ª fontanero calefactor 16,16 19,39 4,000 h. Cuadrilla E 29,17 116,68 12,000 m. Corte c/sierra disco hormig.v iejo 3,47 41,64 5,040 m3 EXC.ZANJA A MÁQUINA T. FLOJOS 8,15 41,08 4,620 m3 RELL/COMP.ZANJA C/RANA S/APOR. 19,03 87,92 4,200 m2 DEMOL.Y LEVANTADO PAVIMENTO HM e=15/25 cm. 3,36 14,11 0,840 m3 Hormigón HM-20/P/40/I central 72,48 60,88 1,000 ud Arq.polipr.sin fondo, 20x 20 cm. 8,00 8,00 3,000 ud Enlace rosca-M/H latón p/PE D=32-1"mm 6,27 18,81 6,000 m. Tub.polietileno b.d. PE40 PN16 D=40mm 3,83 22,98 1,000 ud Válv ula esfera latón roscar 4" 212,04 212,04

TOTAL PARTIDA... 643,53

Asciende el precio total de la partida a la mencionada cantidad de SEISCIENTOS CUARENTA Y TRES EUROS con CINCUENTA Y TRES CÉNTIMOS

APARTADO 01.05.04 PIEZAS ESPECIALES

01.05.04.01 ud CODO 2E 11º15´ DN 200

Suministro y colocación de codo de fundicion de 11º15´, de 200 mm. de diametro interior colocado en tuberia de abastecimiento de agua, con dos enchufes, para PN-16, i/juntas y accesorios, incluyendo dado de anclaje, completamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 6,084 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 11,38 6,084 m3 Hormigón HA-25/P/20/I central 74,67 454,29 22,110 kg Acero corrugado B 500 S 0,82 18,13 1,000 ud Codo FD enchufes 1/32 D=200mm 150,12 150,12 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03

TOTAL PARTIDA... 637,04

Asciende el precio total de la partida a la mencionada cantidad de SEISCIENTOS TREINTA Y SIETE EUROS con CUATRO CÉNTIMOS

01.05.04.02 ud TE 3B 200-200-200

Suministro y colocación de pieza de fundicion tipo TE, de diámetros 200/200/200 mm. colocada en tu-beria de abastecimiento de agua, con unión mediante bridas, para PN-16, i/juntas y accesorios, inclu-yendo dado de anclaje, completamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 8,788 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 16,43 8,788 m3 Hormigón HA-25/P/20/I central 74,67 656,20 34,780 kg Acero corrugado B 500 S 0,82 28,52 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Brida ciega 200 mm. 32,64 32,64

TOTAL PARTIDA... 736,91

Asciende el precio total de la partida a la mencionada cantidad de SETECIENTOS TREINTA Y SEIS EUROS con NOVENTA Y UN CÉNTIMOS

01.05.04.03 ud TE 3B 200-200-100

Suministro y colocación de pieza de fundicion tipo TE, de diámetros 200/200/100 mm. colocada en tu-beria de abastecimiento de agua, con unión mediante bridas, para PN-16, i/juntas y accesorios, inclu-yendo dado de anclaje, completamente instalado.

(15)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62

0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 6,912 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 12,93 6,912 m3 Hormigón HA-25/P/20/I central 74,67 516,12 29,740 kg Acero corrugado B 500 S 0,82 24,39 0,010 kg Lubricante tubos PVC j.elástica 6,77 0,07 1,000 ud Pieza TE bridas 200/200/100 203,36 203,36

TOTAL PARTIDA... 759,96

Asciende el precio total de la partida a la mencionada cantidad de SETECIENTOS CINCUENTA Y NUEVE EUROS con NOVENTA Y SEIS CÉNTIMOS

01.05.04.04 ud CARRETE DESMONTAJE DN 100

Suministro y colocación de carrete de desmontaje para válvulas, con recorrido máximo 50 mm. y diá-metro 100 mm. colocado en tuberia de abastecimiento de agua, para PN-16, i/juntas y accesorios, com-pletamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Carrete desmontaje D=100 201,63 201,63

TOTAL PARTIDA... 204,75

Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS CUATRO EUROS con SETENTA Y CINCO CÉNTIMOS

01.05.04.05 ud CARRETE DESMONTAJE DN 200

Suministro y colocación de carrete de desmontaje para válvulas, con recorrido máximo 50 cm. y diá-metro 200 mm. colocado en tuberia de abastecimiento de agua, para PN-16, i/juntas y accesorios, com-pletamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Carrete desmontaje D=200 311,79 311,79

TOTAL PARTIDA... 314,91

Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS CATORCE EUROS con NOVENTA Y UN CÉNTIMOS

01.05.04.06 ud MANGUITO ANCLAJE DN 100

Suministro y colocación de manguito de anclaje a instalar en válvulas, de diámetro 100 mm. colocado en tuberia de abastecimiento de agua, con unión mediante bridas, para PN-16, i/macizo de anclaje, jun-tas y accesorios, completamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 4,631 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 8,66 4,631 m3 Hormigón HA-25/P/20/I central 74,67 345,80 19,980 kg Acero corrugado B 500 S 0,82 16,38 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Manguito bridas D=100 74,55 74,55

TOTAL PARTIDA... 448,51

Asciende el precio total de la partida a la mencionada cantidad de CUATROCIENTOS CUARENTA Y OCHO EUROS con CINCUENTA Y UN CÉNTIMOS

(16)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.05.04.07 ud MANGUITO ANCLAJE DN 200

Suministro y colocación de manguito de anclaje a instalar en válvulas, de diámetro 200 mm. colocado en tuberia de abastecimiento de agua, con unión mediante bridas, para PN-16, i/macizo de anclaje, jun-tas y accesorios, completamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 4,631 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 8,66 4,631 m3 Hormigón HA-25/P/20/I central 74,67 345,80 19,980 kg Acero corrugado B 500 S 0,82 16,38 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Manguito bridas D=200 213,39 213,39

TOTAL PARTIDA... 587,35

Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS OCHENTA Y SIETE EUROS con TREINTA Y CINCO CÉNTIMOS

01.05.04.08 ud BRIDA ENCHUFE KLIKSO DN 200

Suministro y colocación de pieza especial tipo brida-enchufe, para paso de tuberías de PE a fundición, de diámetro 200 mm. colocado en tuberia de abastecimiento de agua, para PN-16, i/juntas y accesorios, completamente instalado.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Brida - enchufe klikso D=200 72,79 72,79

Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y CINCO EUROS con NOVENTA Y UN CÉNTIMOS

01.05.04.09 ud BRIDA CIEGA D= 200 mm.

Suministro y colocación de pieza de fundicion tipo brida ciega de diámetros 200 mm. colocada en tube-ria de abastecimiento de agua, con unión mediante bridas, para PN-16, i/juntas y accesorios, incluyen-do daincluyen-do de anclaje, completamente instalaincluyen-do.

0,100 h. Oficial 1ª fontanero calefactor 16,16 1,62 0,100 h. Oficial 2ª fontanero calefactor 14,72 1,47 8,788 m3 EXC.VAC.A MAQUINA TERRENO S/C 1,87 16,43 8,788 m3 Hormigón HA-25/P/20/I central 74,67 656,20 34,780 kg Acero corrugado B 500 S 0,82 28,52 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03 1,000 ud Brida ciega 200 mm. 32,64 32,64

TOTAL PARTIDA... 736,91

(17)

APARTADO 01.05.05 OBRAS DE FABRICA

01.05.05.01 ud ARQUETA VÁLV.Y VENT.D=60-250 mm

Arqueta para alojamiento de válvulas en conducciones de agua, de diámetros comprendidos entre 60 y 250 mm., construida con fábrica de ladrillo macizo tosco de 1 pie de espesor, enfoscado por ambas caras con mortero de cemento hidrófugo, colocado sobre macizo de anclaje de hormigón HA-25, so-lera de hormigón en masa HM/20/P/40/IIa de 10 cm. de espesor, y tapa de fundición, terminada y con p.p. de medios auxiliares, incluyendo la excavación y el relleno perimetral posterior.

10,400 h. Oficial primera 15,64 162,66 10,400 h. Peón ordinario 13,53 140,71 0,891 mud Ladrillo perfora. tosco 25x 12x 7 88,00 78,41 0,181 m3 Mortero cem. gris II/B-M 32,5 M-100 57,00 10,32 0,178 m3 Mortero cem. gris II/B-M 32,5 1:6 M-40 50,00 8,90 0,768 m3 Hormigón HM-20/P/20/IIa central 70,48 54,13 1,210 m2 ENCOF.MAD.ZAP.Y VIG.RIOS.Y ENCE. 13,97 16,90 1,000 ud Rgtro.fundicion acera 119,85 119,85

TOTAL PARTIDA... 591,88

Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS NOVENTA Y UN EUROS con OCHENTA Y OCHO CÉNTIMOS

SUBCAPÍTULO 01.06 RED DE RIEGO

APARTADO 01.06.01 MOVIMIENTO DE TIERRAS

(18)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.06.01.03 m3 RELLENO ZANJAS/MATERIAL PRÉSTAMO

APARTADO 01.06.02 CONDUCCIONES

01.06.02.01 ml TUB.PEBD SFCIAL.C/GOT.INTEGR c/50cm D=16

Riego superficial por goteo realizado con tubería de polietileno de baja densidad con goteo integrado autolimpiante y autocompensante cada 50 cm. de 16 mm. de diámetro y espesor de pared 1,1 mm, así como conexión a la tubería general de alimentación del sector de riego, incluso piezas pequeñas de unión y automatismos y controles.

0,010 h. Oficial 1ª fontanero calefactor 16,16 0,16 1,000 m. Tub.PEBD c/goteo integr. c/50cm D=16mm 0,86 0,86

Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con DOS CÉNTIMOS

01.06.02.02 ml TUB.PEAD ENTERRADO PE100 PN16 D=63mm

Tubería de polietileno alta densidad PE100 para instalación enterrada de red de riego, para una presión de trabajo de 16 kg/cm2., de 63 mm. de diámetro exterior, suministrada en rollos, colocada en zanja, i/p.p. de elementos de unión, colocada.

0,035 h. Oficial 2ª fontanero calefactor 14,72 0,52 0,035 h. Ay udante fontanero 14,52 0,51 0,005 h. Retrocargadora neumáticos 75 CV 34,00 0,17 1,000 m. Tub.polietileno a.d. PE100 PN16 D=63mm 6,39 6,39

Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con CINCUENTA Y NUEVE CÉNTIMOS

01.06.02.03 ml TUB.PEAD ENTERRADO PE100 PN16 D=40mm

Tubería de polietileno alta densidad PE100 para instalación enterrada de red de riego, para una presión de trabajo de 16 kg/cm2., de 40 mm. de diámetro exterior, suministrada en rollos, colocada en zanja, i/p.p. de elementos de unión, colocada.

0,040 h. Oficial 1ª fontanero calefactor 16,16 0,65 0,040 h. Oficial 2ª fontanero calefactor 14,72 0,59 1,000 m. Tub.polietileno a.d. PE100 PN16 DN=40mm. 3,76 3,76 0,080 m3 Arena de río 0/6 mm. 10,39 0,83

(19)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.06.02.04 ml TUB.PEBD ENTERRADO PE40 PN10 D=25 mm.

Tubería de polietileno baja densidad PE40, para instalación enterrada de red de riego, para una presión de trabajo de 10 kg/cm2, de 25 mm. de diámetro exterior, suministrada en rollos, colocada en zanja en el interior de zonas verdes, i/p.p. de elementos de unión, colocada.

0,030 h. Oficial 2ª fontanero calefactor 14,72 0,44 0,030 h. Ay udante fontanero 14,52 0,44 1,000 m. Tub.polietileno b.d. PE40 PN16 D=40mm 3,83 3,83

Asciende el precio total de la partida a la mencionada cantidad de CUATRO EUROS con SETENTA Y UN CÉNTIMOS

APARTADO 01.06.03 ELEMENTOS RED DE RIEGO

01.06.03.01 ud PROGRAM. C/ELECTROVÁLV. 2" (PILA 9V)

Programador intemperie a baterías con electroválvula de plástico de 2" de diámetro incorporada, tiempo de programa-ción de 1 a 330 minutos, presión de trabajo de 0,4 a 8 atm., funcionamiento a pilas con apertura manual, i/conexión a la red con racores desmontables, completamente instalada.

0,250 h. Oficial 1ª fontanero calefactor 16,16 4,04 0,250 h. Ay udante fontanero 14,52 3,63 1,000 ud Program. c/electrov álv . 2" (pila 9V) 263,95 263,95

TOTAL PARTIDA... 271,62

Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS SETENTA Y UN EUROS con SESENTA Y DOS CÉNTIMOS

01.06.03.02 ud VÁLV.ESFERA LATÓN D=2"

Válvula de corte de esfera, de latón, de 2" de diámetro interior, colocada en red de riego, i/juntas y accesorios, com-pletamente instalada.

0,240 h. Oficial 1ª fontanero calefactor 16,16 3,88 0,240 h. Oficial 2ª fontanero calefactor 14,72 3,53 1,000 ud Válv ula esfera metal D= 2" 14,07 14,07

Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con CUARENTA Y OCHO CÉNTIMOS

01.06.03.03 ud FILTRO DE PLÁSTICO ANILLAS 2"

Suministro e instalación de filtro de anillas de plástico para riego por goteo, carcasa de PVC, D=2", i/piezas y acce-sorios, instalado.

0,600 h. Oficial 2ª fontanero calefactor 14,72 8,83 0,600 h. Ay udante fontanero 14,52 8,71 1,000 ud Filtro de plástico anillas 2" 156,05 156,05

TOTAL PARTIDA... 173,59

Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y TRES EUROS con CINCUENTA Y NUEVE CÉNTIMOS

01.06.03.04 ud SOLENOIDE DE IMPULSOS

Suminstro y colocación de solenoide de impulsos Serie TBOS o similar , completamente instalada i/pe-queño materia.

0,200 h. Oficial 1ª fontanero calefactor 16,16 3,23 0,020 h. Oficial 1ª electricista 15,53 0,31 0,200 h. Ay udante fontanero 14,52 2,90 1,000 ud Solenoide de impulso 21,68 21,68

(20)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.06.03.05 ud ARQUETA PARA ELEMENTOS RED DE RIEGO

Arqueta de plástico de planta rectangular para la instalación de electroválvulas y/o accesorios de rie-go, i/arreglo de las tierras, instalada.

0,400 h. Peón ordinario 13,53 5,41 1,000 ud Arqueta rect.plást. 3 v álv .c/tapa 25,55 25,55

Asciende el precio total de la partida a la mencionada cantidad de TREINTA EUROS con NOVENTA Y SEIS CÉNTIMOS

01.06.03.06 ud GOTERO ESTACA AUTOCOMPENSANTE 2 l/h

Gotero de estaca autocompensante de 2 litros/hora, derivado del ramal mediante tubería de polietileno de baja densi-dad de 4 mm. de diámetro y p.p. de pequeños accesorios, i/perforación manual de la línea para su instalación.

0,010 h. Oficial 1ª fontanero calefactor 16,16 0,16 1,000 m. Tub.polietileno b.d. PE40 PN4 DN=4mm. 0,12 0,12 1,000 ud Gotero estaca autocomp. 2 l/h 0,45 0,45

Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con SETENTA Y TRES CÉNTIMOS

01.06.03.07 ud CONEXION RED DE ABASTECIMIENTO

Conexión de la red de riego a la red de abastecimiento, incluyendo excavación para localización de tubería, collarín de toma de la tubería de fundición, contador, válvula con accionamiento manual de la-tón, fitlro de anillas y electroválvula, con p.p. de medioas auxiliares y pequeño material necesario, com-pletamente instalado.

0,350 h. Oficial 1ª fontanero calefactor 16,16 5,66 0,240 h. Oficial 2ª fontanero calefactor 14,72 3,53 1,000 ud Collarín FD p/fundición 32,94 32,94 1,000 ud Válv ula esfera metal D= 2" 14,07 14,07 1,000 ud Filtro de plástico anillas 2" 156,05 156,05 1,000 ud Electrov . 24 V regulador presión 2" 194,65 194,65 1,000 ud Contador agua Woltman de 2" (50 mm.) 261,97 261,97 1,000 ud Pequeño material 1,25 1,25

TOTAL PARTIDA... 670,12

(21)

SUBCAPÍTULO 01.07 RED DE ENERGIA ELECTRICA

APARTADO 01.07.01 CANALIZACIONES

01.07.01.02 m3 RELLENO ZANJAS C/ARENA

Relleno de arena en zanjas, extendido, humectación y compactación en capas de 20 cm. de espesor, con un gra-do de compactación del 95% del proctor modificagra-do.

0,020 h. Capataz 15,24 0,30 0,100 h. Peón ordinario 13,53 1,35 40,000 t. km transporte áridos 0,09 3,60 1,100 m3 Arena de río 0/6 mm. 10,39 11,43 0,020 h. Cisterna agua s/camión 10.000 l. 28,00 0,56 0,020 h. Retrocargadora neumáticos 50 CV 29,00 0,58 0,100 h. Rodillo v ibrante manual tándem 800 kg. 4,80 0,48

Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS con TREINTA CÉNTIMOS

01.07.01.04 ml BANDA SEÑALIZADORA

Banda señalizadora a disponer en zanja de servicios, según especificaciones de la Compañía suministradora.

0,005 h. Peón ordinario 13,53 0,07 1,000 ml Banda señalizadora 0,60 0,60

(22)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE 01.07.01.05 ml TUBO PE CORRUGADO VERDE D=125 mm.

Suministro y puesta en obra de tubo para canalizaciones eléctricas de polietileno corrugado color ver-de, con un diámetro de 125 mm. y unión por junta elástica, incluso mangutios de unión, cable guía, ata-do de haces con alambre cada 75 cm. y p.p. de medios auxiliares.

0,100 h. Peón especializado 13,64 1,36 1,000 m. Tubo PE corrugado D=125mm 2,86 2,86 0,004 kg Lubricante tubos PVC j.elástica 6,77 0,03

Asciende el precio total de la partida a la mencionada cantidad de CUATRO EUROS con VEINTICINCO CÉNTIMOS

01.07.01.06 ml TUBO PE CORRUGADO ROJO D=160 mm.

Suministro y puesta en obra de tubo para canalizaciones eléctricas de polietileno corrugado color ro-jo, con un diámetro de 160 mm. y unión por junta elástica, incluso manguitos de unión, cable guía, ata-do de haces con alambre cada 75 cm. y p.p. de medios auxiliares

0,100 h. Peón especializado 13,64 1,36 1,000 m. Tubo PE corrugado D=160mm 6,16 6,16 0,005 kg Lubricante tubos PVC j.elástica 6,77 0,03

Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con CINCUENTA Y CINCO CÉNTIMOS

01.07.01.07 ud ARQUETA 58x58x60 cm.

Arqueta para canalización eléctrica de fábrica de ladrillo, de medidas interiores 58x58x60 cm. con ta-pa y marco de fundición incluidos, colocada sobre cama de arena de río de 10 cm. de espesor y p.p. de medios auxiliares, incluyendo la excavación y el relleno perimetral exterior.

0,250 h. Oficial primera 15,64 3,91 0,500 h. Peón especializado 13,64 6,82 0,009 m3 Arena de río 0/6 mm. 10,39 0,09 1,000 ud Tapa cuadrada fundición dúctil 60x 60 40,63 40,63 1,000 ud Arq.cuadrada 58x 58x 60 cm. 98,01 98,01

TOTAL PARTIDA... 149,46

(23)

APARTADO 01.07.02 RED DE MEDIA TENSION

01.07.02.02 ml LINEA MEDIA TENSION Al 3(1X240 mm2)

Suministro e instalación de cable unipolar de aislamiento seco de etileno-propileno, con conductor de Aluminio, RHZ1-2OL, 12/20 KV 3(1X240 mm2 Al) +H16, aprobado por ENDESA, tendido en el interior de tubo de PE de 160 mm. de diámetro, incluso parte proporcional de empalmes y botellas terminales y embornado en los Centros de Transformación.

0,200 h. Oficial 1ª electricista 15,53 3,11 0,200 h. Oficial 2ª electricista 14,52 2,90 3,000 ud Cable unipolar aislamiento seco Al 240 mm2 5,76 17,28 1,000 ud Pequeño material 1,25 1,25

Asciende el precio total de la partida a la mencionada cantidad de VEINTICUATRO EUROS con CINCUENTA Y CUATRO CÉNTIMOS

APARTADO 01.07.03 RED DE BAJA TENSION

01.07.03.01 ml LINEA B.T. 4(1X240 mm2) Al XLPE RV 0,6/1 KV

Suministro y puesta en obra de conducción de B.T. formada por los cables unipolares, 4 de 1x240, con aislamiento XLPE de polietileno reticulado y conductor de aluminio denominación UNE RV 0,6/1 kV, incluso atado de haces, señalización de fases y parte proporcional de terminales bimetálicos, incluso conexión a cuadros de B.T.y C.G.P.

0,180 h. Oficial 1ª electricista 15,53 2,80 0,180 h. Oficial 2ª electricista 14,52 2,61 4,000 m. Cond.aisla. RV 0,6-1kV 240 mm2 Al 2,71 10,84 1,000 ud Pequeño material 1,25 1,25

Asciende el precio total de la partida a la mencionada cantidad de DIECISIETE EUROS con CINCUENTA CÉNTIMOS

01.07.03.02 ud ACOMETIDA EDIFICIO

Acometida a parcela formada por un armario de distribución BTV, formado por los siguientes elemen-tos: envolvente de poliéster reforzado con fibra de vidrio, abierto por la base para entrada de cables, placa transparente y precintable de policarbonato, 2 zócalos tripolares verticales, aisladores de resi-na epoxi, pletiresi-nas de cobre de 50x10 mm2., bornes bimetálicas de 240 mm2. y tubos de PE corrugado entre el zócalo y la arqueta, instalada, transporte, montaje y conexionado.

1,000 h. Oficial 1ª electricista 15,53 15,53 1,000 h. Oficial 2ª electricista 14,52 14,52 1,000 ud BTV para 2 zócalos tripolares bast.250A 310,50 310,50 1,000 ud Armario poliéster 1000x 750 mm 560,90 560,90 14,000 ud Pequeño material 1,25 17,50

TOTAL PARTIDA... 918,95

(24)

SUBCAPÍTULO 01.08 RED DE ALUMBRADO PUBLICO

APARTADO 01.08.01 MOVIMIENTO DE TIERRAS

01.08.01.03 m3 RELLENO ZANJAS HM-20

Relleno de zanjas con hormigón en masa HM-20 N/mm2., consistencia plástica, Tmáx.20 mm., para am-biente normal, elaborado en central, incluso suministro, vertido, vibrado y colocación.

(25)

APARTADO 01.08.02 CANALIZACION Y CABLEADO

01.08.02.01 ml TUBO PE CORRUGADO D=110 mm.

Suministro y colocación en zanja de alumbrado de tubería de Polietileno corrugado color rojo de d=110 mm., incluso guía y demás elementos necesarios.

0,011 h. Peón ordinario 13,53 0,15 1,100 m. Tub.PVC corrug.doble j.elást SN6 D=100mm 0,66 0,73 1,000 ud Pequeño material 1,25 1,25

Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con TRECE CÉNTIMOS

01.08.02.02 ml LÍNEA ALUMB.P.4(1x6)+T.16 Cu.

Línea de alimentación para alumbrado público formada por conductores de cobre 4(1x6) mm2. con ais-lamiento tipo RV-0,6/1 kV, incluso cable para red equipotencial tipo VV-750, en montaje enterrado en zanja instalada, transporte, montaje y conexionado.

0,150 h. Oficial 1ª electricista 15,53 2,33 0,150 h. Oficial 2ª electricista 14,52 2,18 4,000 m. Cond.aisla. RV-k 0,6-1kV 6 mm2 Cu 0,37 1,48 1,000 m. Cond. rígi. 750 V 16 mm2 Cu 1,50 1,50 1,000 ud Pequeño material 1,25 1,25 TOTAL PARTIDA... 8,74

Asciende el precio total de la partida a la mencionada cantidad de OCHO EUROS con SETENTA Y CUATRO CÉNTIMOS

01.08.02.03 ml LÍNEA ALUMB.P.4(1x25)+T.16 Cu

Línea de alimentación para alumbrado público formada por conductores de cobre 4(1x25) mm2. con aislamiento tipo RV-0,6/1 kV, incluso cable para red equipotencial tipo VV-750, en montaje enterrado en zanja instalada, transporte, montaje y conexionado.

Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con OCHENTA Y SEIS CÉNTIMOS

01.08.02.04 ml LÍNEA ALUMB.P.4(1x16)+T.16 Cu

Línea de alimentación para alumbrado público formada por conductores de cobre 4(1x16) mm2. con aislamiento tipo RV-0,6/1 kV, incluso cable para red equipotencial tipo VV-750, en montaje enterrado en zanja instalada, transporte, montaje y conexionado.

(26)

APARTADO 01.08.03 PUNTOS DE LUZ

01.08.03.01 ud PROYECTOR POMPEI 70 W

Suministro y puesta en obra de proyector empotrable, con carcasa de inyección de aluminio, vidrio fron-tal de seguridad de 6 mm., tubo de PVC, con lámpara de 70 W y aro decoratovo perimetral, con grado de protección IP-67, clase I, totalmetne instalada y funcionando.

1,200 h. Oficial 1ª electricista 15,53 18,64 1,000 ud Columna Pompeii 70 w 740,00 740,00 1,000 ud Aro decorativ o 241,00 241,00 1,000 ud Pequeño material 1,25 1,25

TOTAL PARTIDA... 1.000,89

Asciende el precio total de la partida a la mencionada cantidad de MIL EUROS con OCHENTA Y NUEVE CÉNTIMOS

01.08.03.02 ud PROYECTOR MINIFOCUS

Suministro e instalación de proyector mod Minifocus o similar, cuerpo en fundición de aluminio EN AB-47100, acabado de pintura al polvo de color gris aluminio, junta de silicona, reflector en aluminio puro al 98,99 %, difusor en cristal templado de 5 mm. de grosor, tornillos en acero INOX A4, doble entrada de cable de alimentación con prensa PG13,5, con rejilla antideslumbramiento para colocar dentro de la lámpara, IP66, CLASE I, IK 09, incluso lámpara HIT-TC CRI 35W G8,5 y reflector de 28º, totalmente instalada y funcionando.

1,200 h. Oficial 1ª electricista 15,53 18,64 1,000 ud Proy ector Minifocus i/lampara 35W 387,27 387,27 1,000 ud Rejilla antideslumbramiento 114,08 114,08 1,000 ud Pequeño material 1,25 1,25

TOTAL PARTIDA... 521,24

Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS VEINTIUN EUROS con VEINTICUATRO CÉNTIMOS

01.08.03.03 ud LUMINARIA SLOT DA PALO 150 W

Suministro e instalación de luminaria SLOT DA PALO SIMPLE o equivalente, con cuerpo de fundición de aluminio EN AB-47100 EN AW-6060 con elevada resistencia a la corrosión, 76 mm cabezal de la luminaria para encajar en el poste, tornillos en acero inoxidable A4, alimentador con conector rápido, junta en silicona, pintura al polvo con elevada resistencia a la oxidación, IP65, CLASE II, IK 9, incluso lámpara HIT-DE 150 W Rx7s, totalmente instalada y funcionando

1,200 h. Oficial 1ª electricista 15,53 18,64 1,000 ud Luminaria slot da palo i/lampara 150 W 508,18 508,18 1,000 ud Pequeño material 1,25 1,25

TOTAL PARTIDA... 528,07
