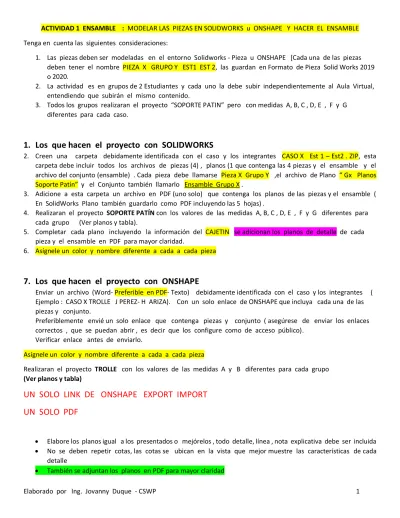

Elaborado por Ing. Jovanny Duque - CSWP 1 ACTIVIDAD 1 ENSAMBLE : MODELAR LAS PIEZAS EN SOLIDWORKS u ONSHAPE Y HACER EL ENSAMBLE
Tenga en cuenta las siguientes consideraciones:
1. Las piezas deben ser modeladas en el entorno Solidworks - Pieza u ONSHAPE [Cada una de las piezas deben tener el nombre PIEZA X GRUPO Y EST1 EST 2, las guardan en Formato de Pieza Solid Works 2019 o 2020.
2. La actividad es en grupos de 2 Estudiantes y cada uno la debe subir independientemente al Aula Virtual, entendiendo que subirán el mismo contenido.
3. Todos los grupos realizaran el proyecto “SOPORTE PATIN” pero con medidas A, B, C , D, E , F y G diferentes para cada caso.
1. Los que hacen el proyecto con SOLIDWORKS
2. Creen una carpeta debidamente identificada con el caso y los integrantes CASO X Est 1 – Est2 . ZIP, esta carpeta debe incluir todos los archivos de piezas (4) , planos (1 que contenga las 4 piezas y el ensamble y el archivo del conjunto (ensamble) . Cada pieza debe llamarse Pieza X Grupo Y ,el archivo de Plano “ Gx Planos Soporte Patín” y el Conjunto también llamarlo Ensamble Grupo X .
3. Adicione a esta carpeta un archivo en PDF (uno solo) que contenga los planos de las piezas y el ensamble ( En SolidWorks Plano también guardarlo como PDF incluyendo las 5 hojas) .
4. Realizaran el proyecto SOPORTE PATÍN con los valores de las medidas A, B, C , D, E , F y G diferentes para cada grupo (Ver planos y tabla).
5. Completar cada plano incluyendo la información del CAJETIN se adicionan los planos de detalle de cada pieza y el ensamble en PDF para mayor claridad.
6. Asígnele un color y nombre diferente a cada a cada pieza
7. Los que hacen el proyecto con ONSHAPE
Enviar un archivo (Word- Preferible en PDF- Texto) debidamente identificada con el caso y los integrantes ( Ejemplo : CASO X TROLLE J PEREZ- H ARIZA). Con un solo enlace de ONSHAPE que incluya cada una de las piezas y conjunto.
Preferiblemente envié un solo enlace que contenga piezas y conjunto ( asegúrese de enviar los enlaces correctos , que se puedan abrir , es decir que los configure como de acceso público).
Verificar enlace antes de enviarlo.
Asígnele un color y nombre diferente a cada a cada pieza
Realizaran el proyecto TROLLE con los valores de las medidas A y B diferentes para cada grupo (Ver planos y tabla)
UN SOLO LINK DE ONSHAPE EXPORT IMPORT UN SOLO PDF
Elabore los planos igual a los presentados o mejórelos , todo detalle, línea , nota explicativa debe ser incluida
No se deben repetir cotas, las cotas se ubican en la vista que mejor muestre las características de cada detalle
También se adjuntan los planos en PDF para mayor claridad
Elaborado por Ing. Jovanny Duque - CSWP 2
SOPORTE PATIN SOLIDWORK
Actividad: Observar los videos en Youtube, en los enlaces
PIEZA 1 - BASE
https://youtu.be/_qAj6WQAvzA
PIEZA 2 - RUEDA
https://youtu.be/fTTt5CbzB_Y
PIEZA 3 - SOPORTE
https://youtu.be/HHK6mDXlTtM
PIEZA 4 - EJE
https://youtu.be/JV3G5BTuspk
ENSAMBLE DE PIEZAS
https://youtu.be/2NJay6dOI2Y
Elaborado por Ing. Jovanny Duque - CSWP 3
PLANOS SOPORTE PATIN (SOLIDWORKS)
Elaborado por Ing. Jovanny Duque - CSWP 4
VALORES DE LAS MEDIDAS A,B,C , D,E , F PARA CADA GRUPO
MEDIDAS (mm) SOPORTE PATIN
G R U PO A B C D E F G
PREDETERMINADO 138,0 114,0 102,0 55,0 56,0 80,0 39,0
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 1
138,2 114,2 102,2 55,1 56,0 80,0 39,1
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 2
138,4 114,4 102,4 55,2 56,0 80,0 39,2
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 3
138,6 114,6 102,6 55,3 56,0 80,0 39,3
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 4
138,8 114,8 102,8 55,4 56,0 80,0 39,4
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 5
139,0 115,0 103,0 55,5 56,0 80,0 39,5
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 6
139,2 115,2 103,2 55,6 56,0 80,0 39,6
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 7
139,4 115,4 103,4 55,7 56,0 80,0 39,7
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 8
139,6 115,6 103,6 55,8 56,0 80,0 39,8
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 9
139,8 115,8 103,8 55,9 56,0 80,0 39,9
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 10
140,0 116,0 104,0 56,0 56,0 80,0 40,0
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 11
140,2 116,2 104,2 56,1 56,0 80,0 40,1
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 12
140,4 116,4 104,4 56,2 56,0 80,0 40,2
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 13
140,6 116,6 104,6 56,3 56,0 80,0 40,3
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 14
140,8 116,8 104,8 56,4 56,0 80,0 40,4
MEDIDAS SOLIDWORKS/ONSHAPE GRUPO 15
141,0 117,0 105,0 56,5 56,0 80,0 40,5
MEDIDAS SOLIDWORKS GRUPO 16
141,2 117,2 105,2 56,6 56,0 80,0 40,6
MEDIDAS SOLIDWORKS GRUPO 17
141,4 117,4 105,4 56,7 56,0 80,0 40,7
MEDIDAS SOLIDWORKS GRUPO 18
141,6 117,6 105,6 56,8 56,0 80,0 40,8
MEDIDAS SOLIDWORKS GRUPO 19
141,8 117,8 105,8 56,9 56,0 80,0 40,9
MEDIDAS SOLIDWORKS GRUPO 20
142,0 118,0 106,0 57,0 56,0 80,0 41,0
MEDIDAS SOLIDWORKS GRUPO 21
142,2 118,2 106,2 57,1 56,0 80,0 41,1
MEDIDAS SOLIDWORKS GRUPO 22
142,4 118,4 106,4 57,2 56,0 80,0 41,2
Elaborado por Ing. Jovanny Duque - CSWP 5
PROYECTO TROLLE ONSHAPE
Actividad: Observar los videos en Youtube, en los enlaces
PIEZA 1 - BASE
https://youtu.be/xb_BCtvy5eI
PIEZA 2 - RUEDA
https://youtu.be/H2c4zriLl0I
PIEZA 3 - SOPORTE
https://youtu.be/_hAbYNW3Bh0
PIEZA 4 - EJE
https://youtu.be/0xxix0Q2GUA
ENSAMBLE DE PIEZAS
https://youtu.be/YJZr5opkjmQ
Elaborado por Ing. Jovanny Duque - CSWP 6
PLANOS TROLE SOLIDWORKS -ONSHAPE
A) CREE UN ENSAMBLE Y AGREGE UN SISTEMA DE COORDENADAS COMO SE INDICA
Trabajar con milésimas de mm: Herramientas/Opciones/Propiedades del documento/Unidades/MMGS/Longitud de cotas en mm y 0.123 en las dos primeras casillas
Elaborado por Ing. Jovanny Duque - CSWP 7
1) PLACA LATERAL
2) BASE
Elaborado por Ing. Jovanny Duque - CSWP 8
DIFERENTES PARA CADA GRUPO VER TABLA A= 150 B= 146 ESTAS SON LAS MEDIDAS DEL CASO BASE
3) EJE
Elaborado por Ing. Jovanny Duque - CSWP 9
4) RUEDA ( GIRAR 360°)
Elaborado por Ing. Jovanny Duque - CSWP 10
TABLA DE MEDIDAS PARA PROYECTO TROLLE
MEDIDAS DE LA BASE MEDIDAS DE LA BASE
NOMBRE COMPLETO
A B
TROLE ONSHAPE/SOLIDWORKS GRUPO 1 135 131
TROLE ONSHAPE/SOLIDWORKS GRUPO 2 136 132
TROLE ONSHAPE/SOLIDWORKS GRUPO 3 137 133
TROLE ONSHAPE/SOLIDWORKS GRUPO 4 138 134
TROLE ONSHAPE/SOLIDWORKS GRUPO 5 139 135
TROLE ONSHAPE/SOLIDWORKS GRUPO 6 140 136
TROLE ONSHAPE/SOLIDWORKS GRUPO 7 141 137
TROLE ONSHAPE/SOLIDWORKS GRUPO 8 142 138
TROLE ONSHAPE/SOLIDWORKS GRUPO 9 143 139
TROLE ONSHAPE/SOLIDWORKS GRUPO 10 144 140
TROLE ONSHAPE/SOLIDWORKS GRUPO 11 145 141
TROLE ONSHAPE/SOLIDWORKS GRUPO 12 146 142
TROLE ONSHAPE/SOLIDWORKS GRUPO 13 147 143
TROLE ONSHAPE/SOLIDWORKS GRUPO 14 148 144
TROLE ONSHAPE/SOLIDWORKS GRUPO 15 149 145
TROLE ONSHAPE/SOLIDWORKS GRUPO 16 150 146
