CERTIFICACIÓN SOLIDWORKS Segmento 2 CSWP-1 IDLER ARM

(1)

INS

Envigado (Antioquia), Calle 35 Sur, No. 43A-31, Oficina 201 – Teléfono (+57-4) 332 10 32

Bogotá, Colombia, Carrera 11A No. 93A - 62 Of. 303 Parque de la 93 - Teléfono: (+57-1) 742 66 38 [email protected] - www.ategroup.biz

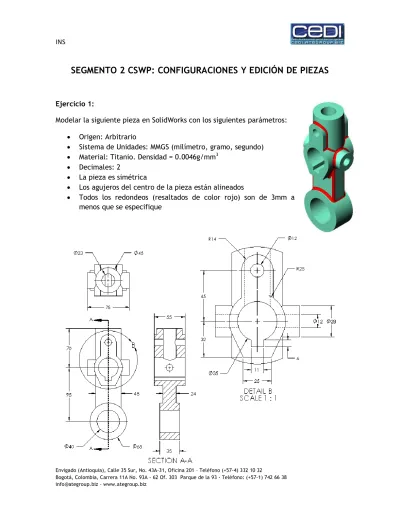

Ejercicio 1:

Modelar la siguiente pieza en SolidWorks con los siguientes parámetros:

 Origen: Arbitrario

 Sistema de Unidades: MMGS (milímetro, gramo, segundo)

 Material: Titanio. Densidad = 0.0046g/mm³

 Decimales: 2

 La pieza es simétrica

 Los agujeros del centro de la pieza están alineados

 Todos los redondeos (resaltados de color rojo) son de 3mm a menos que se especifique

(2)

INS

Para la pieza anterior, crear una tabla de diseño con las siguientes configuraciones y variaciones dimensionales:

Tabla de diseño para: Idler Arm

Configuración Ø65 Ø40 Cota 35 Cota 55 Ø45 Ø23 Cota 75 Ø35

Predeterminado 65 40 35 55 45 23 75 17,5 A 66 39 33 54 46 24 74 17 B 67 40 34 56 44 25 76 19 C 65 39 36 53 45 22 77 18 D 64 40 32 57 43 21 75 16

Para cada configuración, ¿cuál es la masa en gramos? Escribir el resultado

Ejercicio 2:

Para la pieza anterior, crear los siguientes agujeros (ilustrados abajo) sobre la cara de la base circular:

¿Cuál es la masa en gramos de la pieza? Escribir el resultado

(3)

INS

Respuestas:

 Ejercicio 1:

a) 1241,80 (Predeterminado) b) 1248,17 (A)

c) 1200,16 (B) d) 1243,73 (C) e) 1250,94 (D)

 Ejercicio 2: 1223,65
