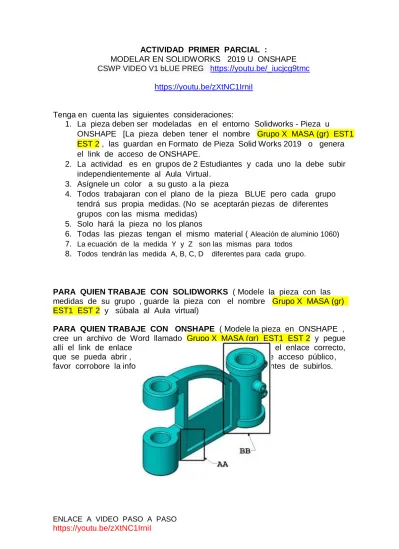

CERTIFICACIÓN SOLIDWORKS CSWP-SEGMENTO 1 PIEZA BLUE ACTIVIDAD

ACTIVIDAD PRIMER PARCIAL : MODELAR EN SOLIDWORKS 2019 U ONSHAPE CSWP VIDEO V1 bLUE PREG https://youtu.be/_iucjcg9tmc

https://youtu.be/zXtNC1IrniI

Tenga en cuenta las siguientes consideraciones:

1. La pieza deben ser modeladas en el entorno Solidworks - Pieza u

ONSHAPE [La pieza deben tener el nombre Grupo X MASA (gr) EST1 EST 2 , las guardan en Formato de Pieza Solid Works 2019 o genera el link de acceso de ONSHAPE.

2. La actividad es en grupos de 2 Estudiantes y cada uno la debe subir independientemente al Aula Virtual.

3. Asígnele un color a su gusto a la pieza

4. Todos trabajaran con el plano de la pieza BLUE pero cada grupo tendrá sus propia medidas. (No se aceptarán piezas de diferentes grupos con las misma medidas)

5. Solo hará la pieza no los planos

6. Todas las piezas tengan el mismo material ( Aleación de aluminio 1060) 7. La ecuación de la medida Y y Z son las mismas para todos

8. Todos tendrán las medida A, B, C, D diferentes para cada grupo.

PARA QUIEN TRABAJE CON SOLIDWORKS ( Modele la pieza con las medidas de su grupo , guarde la pieza con el nombre Grupo X MASA (gr) EST1 EST 2 y súbala al Aula virtual)

PARA QUIEN TRABAJE CON ONSHAPE ( Modele la pieza en ONSHAPE , cree un archivo de Word llamado Grupo X MASA (gr) EST1 EST 2 y pegue allí el link de enlace a la pieza , asegúrese de enviar el enlace correcto, que se pueda abrir , es decir que los configure como de acceso público, favor corrobore la información de los enlaces enviados antes de subirlos.

ENLACE A VIDEO PASO A PASO https://youtu.be/zXtNC1IrniI

Material: Aleación de aluminio 1060 (Igual para todos los grupos)

Sistema de unidades: MMGS (milímetro, gramo, segundo) (Igual para todos los grupos) Densidad: 2700 Kg/m³ = 2.7x 10^-6 Kg/mm³ (Igual para todos los grupos)

A: 136mm (Diferente para cada grupo) B: 55mm (Diferente para cada grupo) C: 174mm (Diferente para cada grupo) D: 29mm (Diferente para cada grupo) Y: 1.5*B +20mm (Igual para todos los grupos) Z : 2*D (Igual para todos los grupos)

Design Table for: CSWP blue

EJERCICIO4

OK MASA

GRUPO

A B C D

LA PIEZA (A)

mm mm mm mm

GRUPO 1 130,2 50,2 170,2 25,2

GRUPO 2 130,4 50,4 170,4 25,4

GRUPO 3 130,6 50,6 170,6 25,6

GRUPO 4 130,8 50,8 170,8 25,8

GRUPO 5 131 51 171 26

GRUPO 6 131,2 51,2 171,2 26,2

GRUPO 7 131,4 51,4 171,4 26,4

GRUPO 8 131,6 51,6 171,6 26,6

GRUPO 9 131,8 51,8 171,8 26,8

GRUPO 10 132 52 172 27

GRUPO 11 132,2 52,2 172,2 27,2

GRUPO 12 132,4 52,4 172,4 27,4

GRUPO 13 132,6 52,6 172,6 27,6

GRUPO 14 132,8 52,8 172,8 27,8

GRUPO 15 133 53 173 28

GRUPO 16 133,2 53,2 173,2 28,2

GRUPO 17 133,4 53,4 173,4 28,4
