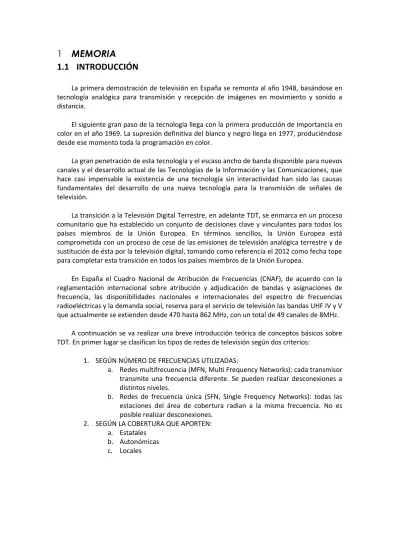

1 MEMORIA 1.1 INTRODUCCIÓN
La primera demostración de televisión en España se remonta al año 1948, basándose en tecnología analógica para transmisión y recepción de imágenes en movimiento y sonido a distancia.
El siguiente gran paso de la tecnología llega con la primera producción de importancia en color en el año 1969. La supresión definitiva del blanco y negro llega en 1977, produciéndose desde ese momento toda la programación en color.
La gran penetración de esta tecnología y el escaso ancho de banda disponible para nuevos canales y el desarrollo actual de las Tecnologías de la Información y las Comunicaciones, que hace casi impensable la existencia de una tecnología sin interactividad han sido las causas fundamentales del desarrollo de una nueva tecnología para la transmisión de señales de televisión.
La transición a la Televisión Digital Terrestre, en adelante TDT, se enmarca en un proceso comunitario que ha establecido un conjunto de decisiones clave y vinculantes para todos los países miembros de la Unión Europea. En términos sencillos, la Unión Europea está comprometida con un proceso de cese de las emisiones de televisión analógica terrestre y de sustitución de ésta por la televisión digital, tomando como referencia el 2012 como fecha tope para completar esta transición en todos los países miembros de la Unión Europea.
En España el Cuadro Nacional de Atribución de Frecuencias (CNAF), de acuerdo con la reglamentación internacional sobre atribución y adjudicación de bandas y asignaciones de frecuencia, las disponibilidades nacionales e internacionales del espectro de frecuencias radioeléctricas y la demanda social, reserva para el servicio de televisión las bandas UHF IV y V que actualmente se extienden desde 470 hasta 862 MHz, con un total de 49 canales de 8MHz.
A continuación se va realizar una breve introducción teórica de conceptos básicos sobre TDT. En primer lugar se clasifican los tipos de redes de televisión según dos criterios:
1. SEGÚN NÚMERO DE FRECUENCIAS UTILIZADAS:
a. Redes multifrecuencia (MFN, Multi Frequency Networks): cada transmisor transmite una frecuencia diferente. Se pueden realizar desconexiones a distintos niveles.
b. Redes de frecuencia única (SFN, Single Frequency Networks): todas las estaciones del área de cobertura radian a la misma frecuencia. No es posible realizar desconexiones.
2. SEGÚN LA COBERTURA QUE APORTEN:
a. Estatales b. Autonómicas c. Locales
La emisiones SFN’s se extienden en la banda superior de UHF dese 830-862 MHz. Los múltiples1 digitales de esta banda de frecuencias se destinan al establecimiento de redes de frecuencia única de ámbito estatal (SFN 66, SFN 67, SFN 68, SFN 69). Éstas emisiones se corresponden con las emisiones privadas nacionales.
Figura 1. Emisiones privadas nacionales.
Las emisiones MFN’s se introducirán desde 470-830 MHz. En los canales radioeléctricos 57, 58, 59, 60, 61, 62,63, 64 y 65, se formará un múltiple digital estatal (RGE) con posibilidad de efectuar desconexiones territoriales de ámbito autonómico, y en los canales 57, 58, 59, 60, 61, 62, 63, 64 y 65 se formarán redes de cobertura territorial autonómica con posibilidad de efectuar desconexiones territoriales (RGA para el caso de la Comunidad Autónoma de Andalucía).
1 Multiplex: señal compuesta para ser transmitida por un canal o frecuencia radioeléctrica y que permite la incorporación de las señales correspondientes a varios servicios asociados y a servicios de
comunicaciones electrónicas
Figura 2. Emisiones públicas nacionales.
Figura 3. Emisiones autonómicas.
Las figuras 1, 2 y 3 se extraen de la referencia bibliográfica [10]
En la siguiente tabla se muestra los programas contenidos en cada uno de los múltiplex digitales:
Figura 4. Programas contenidos en cada múltiplex.
La transmisión de TDT se realiza siguiendo los parámetros técnicos establecidos por diferentes estándares tecnológicos. Existen varios y su uso por parte de los estados responde a su capacidad para crear estándares, a su ubicación geográfica y a su pertenencia a la esfera de influencia de los estados creadores de estándares. Así, el ATSC estadounidense es empleado, entre otros, en Estados Unidos, México, Canadá, Honduras, El Salvador y Corea del Sur. El estándar japonés ISDB-T se utiliza Japón, Brasil, Perú, Argentina, Chile y Venezuela. El DVB-T europeo se emplea en la Unión Europea, Australia, Sudáfrica, Namibia, Uruguay, Panamá y Colombia. Por último, en China se usa el DTMB (antes denominado DSM-T/HDSM).
Figura 5. Estándares en el mundo.
El estándar utilizado en España para la transmisión de TDT, al igual que en más de 110 países a lo largo del mundo, entre los que se encuentran todos los de la Unión Europea, es el DVB-T (Digital Video Broadcasting - Terrestrial).
DVB-T utiliza la modulación COFDM la cual ofrece una señal robusta así como también proporciona protección contra los ecos producidos por los múltiples caminos que toma la señal en su propagación, permitiendo reutilizar las mismas frecuencias en antenas vecinas.
1.1.1 MARCO NORMATIVO
En primer lugar, para entender el devenir que ha sufrido el marco normativo hasta llegar a ser lo que es hoy en día es necesario informar que Quiero TV fue la primera plataforma de pago de Televisión Digital Terrestre en España.
"Quiero TV", llegaba al mercado español para intentar hacerse un hueco en los televisores españoles, aprovechando una tecnología que aún estaba virgen. Comenzó sus emisiones el 5 de mayo de 2000.
Finalmente se decretó el cierre de la compañía, que tenía buenas aspiraciones de mercado pero no alcanzó los beneficios que se esperaban. Las emisiones finalizaron el día 30 de junio de 2002.
Con el fin de desbloquear la situación de estancamiento e indefinición en la que se encontraba la Televisión Digital Terrestre (TDT) en España el Consejo de Ministros anunció en diciembre de 2004 un plan de impulso de la televisión digital terrestre, denominado Plan Técnico Nacional de la Televisión Digital Terrestre (PTN-TDT) aprobado por Real Decreto 944/2005 de 29 de julio, en el que se fijaba el 3 de abril de 2010 como fecha definitiva de cese de las emisiones de televisión analógica terrestre, y en segundo lugar, establecía un esquema de cambio de tecnología de la televisión analógica a la televisión digital terrestre.
El PTN-TDT establece que el servicio de televisión digital terrestre se explotará en las siguientes bandas de frecuencias:
a) 470 a 758 MHz (canales 21 a 56).
b) 758 a 830 MHz (canales 57 a 65).
c) 830 a 862 MHz (canales 66 a 69).
Además, establecía un cronograma de ampliación de la cobertura, hasta alcanzar niveles de cobertura del 96% para las emisiones privadas nacionales y de 98% de la población para emisiones públicas tanto nacionales como autonómicas, en 2010 con una serie de hitos intermedios:
80% de la población antes del 31 de diciembre de 2005.
85% de la población antes del 31 de julio de 2007.
88% de la población antes del 31 de julio de 2008.
90% de la población antes del 31 de diciembre de 2008.
93% de la población antes del 31 de julio de 2009.
96% de la población para los emisores privados y 98% para los públicos antes del 3 de abril de 2010.
En septiembre de 2007 se aprueba el Plan Nacional de Transición a la Televisión Digital Terrestre (en adelante PNT-TDT) cuyo objetivo básico es asegurar el cese ordenado y coordinado de emisiones de la televisión con tecnología analógica antes del 3 de abril de 2010, y su total sustitución por las emisiones basadas en tecnología digital.
La figura 6, extraída del Plan Nacional de Transición a la TDT, muestra el esquema de hitos del proceso de transición a la televisión digital terrestre:
Figura 6. Hitos intermedios cese emisiones analógicas.
El PNT-TDT está suscrito únicamente por el Consejo de Ministros por lo que se trata de un compromiso político, en cambio el PTN-TDT tiene rango de Real Decreto y sus términos tienen que aplicarse a todos los extremos.
El PNT-TDT, establece un total de 73 áreas técnicas (cada área técnica corresponde con la zona del territorio cubierta desde el punto de vista radioeléctrico por el centro principal de difusión, los centros secundarios que tomen señal primaria de dicho centro y los centros de menor entidad que no tomen señal primaria del centro principal pero que presentan cobertura solapada con él o con alguno de sus centros secundarios). Asimismo, en atención a la existencia en las áreas técnicas de centros secundarios de difusión que toman señal primaria del centro principal y de centros de difusión de menor entidad que tienen cobertura solapada, se han identificado 90 proyectos técnicos de transición.
Para conseguir el cese ordenado y coordinado de las emisiones de televisión analógica, el PNT-TDT contempla llevar a cabo las siguientes consideraciones:
Acciones Previas al Cese:
Informar adecuadamente acerca de las fechas de cese de emisiones: realizar campañas de comunicación local informando sobre las fechas de sustitución de las emisiones de televisión analógica que afectan a cada zona geográfica concreta, intensificando la periodicidad de la misma a medida que se vaya acercando la fecha efectiva del cese de emisiones.
Inserción de información en canales analógicos sobre la fecha de cese de emisiones con 47 – 50 días de antelación.
Elaboración y puesta en estado operativo de un Plan de Contingencia: diseñar un Plan de Contingencia cuyo objetivo sea dar respuesta con la máxima diligencia y efectividad a cualesquiera problemas o situaciones de alteración de la normalidad que pudieran sobrevenir en el proceso de tránsito efectivo de cada uno de los Proyectos.
Condiciones Esenciales para el Cese de las Emisiones Analógicas:
La cobertura de la TV Digital debe ser similar a la de la TV Analógica preexistente. Asegurando que se han desplegado las estaciones digitales necesarias para que la cobertura digital sea, al menos, igual a la analógica preexistente.
El nivel de conexión ciudadana a la TV digital debe ser suficiente para asegurar la continuidad del servicio de televisión: hogares con acceso a canales digitales: 81,3% población.
El PNT-TDT define 3 fases en las que se pretende alcanzar gradualmente una cobertura del servicio de televisión digital terrestre en porcentajes de población nacional hasta llegar a un porcentaje mínimo establecido antes del cese definitivo de las emisiones de televisión analógica.
•Fase I: En esta fase se integran aquellos proyectos de transición, que teniendo una población inferior a los 500.000 habitantes, cuentan con un alto porcentaje de cobertura en TDT y necesitan un número reducido de centros para alcanzar una cobertura similar a la analógica.
Fecha límite de cese 30-Junio-2009.
•Fase II: Integrada por aquellos proyectos de transición con una población intermedia (entre 500.000 y 700.000 habitantes).
Fecha límite de cese 31-Diciembre-2009
•Fase III: Integrada por aquellos proyectos de transición con población muy elevada (más de 700.000 habitantes) y/o que necesitan de la instalación de un número importante de centros para alcanzar una cobertura similar a la analógica.
Fecha límite de cese 03-Abril-2010.
En Andalucía se ubican 15 proyectos de transición (Almonaster la Real; Baza; Córdoba;
Cuevas del Almanzora; Guadalcanal; Huelva; Jerez de la Frontera; Mijas; Parapanda; Pechina;
San Roque; Santa Eufemia; Sierra Almadén; Sierra de Lujar y Valencina de la Concepción), estando afectada por el proyecto de Fregenal de la Sierra desde Extremadura.
En la siguiente tabla se muestra para la comunidad autónoma de Andalucía la distribución de población por Proyectos de Transición y fases de acuerdo con
PNT-TDT:
PROYECTO DE TRANSICIÓN COMUNIDAD AUTÓNOMA
DEL PROYECTO FASE POBLACIÓN*
SANTA EUFEMIA ANDALUCÍA 1 77.573
ALMONASTER LA REAL ANDALUCÍA 1 108.246
BAZA ANDALUCÍA 1 62.906
CUEVAS DE ALMANZORA ANDALUCÍA 1 126.440
HUELVA ANDALUCÍA 1 341.760
FREGENAL DE LA SIERRA EXTREMADURA/ANDALUCIA 1 69.689
Fecha: 1º semestre 2009 TOTAL 786.614
PECHINA ANDALUCÍA 2 412.715
SAN ROQUE ANDALUCÍA 2 297.583
SIERRA LUJAR ANDALUCÍA 2 180.402
Fecha: 2º semestre 2009 TOTAL 890.700
CÓRDOBA ANDALUCÍA 3 835.873
GUADALCANAL ANDALUCIA/EXTREMADURA 3 58.591
JEREZ DE LA FRONTERA ANDALUCÍA 3 943.305
MIJAS ANDALUCÍA 3 1.186.527
PARAPANDA ANDALUCÍA 3 735.101
SIERRA ALMADÉN ANDALUCÍA 3 641.278
VALENCINA DE LA
CONCEPCIÓN ANDALUCÍA 3 1.684.343
Fecha: 3 de abril de 2010 TOTAL 6.085.018
Tabla 1. Distribución de población por Proyecto de Transición y Fase.
La planificación por fases y proyectos de transición descrita por el PNT-TDT para la Comunidad Autónoma de Andalucía se muestra en la siguiente figura que se obtiene de la referencia bibliográfica [9]:
Figura 7. Proyectos de Transición en Andalucía.
La ejecución del Plan Nacional de Transición en la Comunidad Autónoma de Andalucía dió lugar al Convenio Marco de Colaboración entre la Administración General del Estado a través del Ministerio de Industria, Turismo y Comercio y la Junta de Andalucía a través de la Consejería de Innovación, Ciencia y Empresa, que fue suscrito en Madrid el 26 de Diciembre de
2008 (BOE 44/2009) que articulará las actuaciones que permitirán una correcta transición de tecnología televisiva hacia la TDT, concretadas en un programa de extensión de cobertura denominado ‘xTDT’.
El principal objeto del programa ‘xTDT’ es aportar cobertura a aquellas zonas donde los radiodifusores no van a realizar el despliegue de infraestructura digital, pero que en analógico presentaban cobertura.
En estas zonas la administración asume el reto de realizar actuaciones para que exista cobertura TDT.
Para poner en marcha las actuaciones establecidas en el Convenio Marco, el programa xTDT desarrolla el siguiente conjunto de acciones:
a) Orden de incentivos para entidades locales (ayuntamientos, diputaciones y mancomunidades) para la digitalización de centros emisores o reemisores existentes en analógico.
Para favorecer la existencia de iniciativas locales de extensión de cobertura, acordes con la Disposición Adicional Duodécima, del Real Decreto 944/2005, de 29 de julio, que se comenta al final de este aprtado, la Comunidad Autónoma de Andalucía, ha puesto en marcha, desde la Consejería de Innovación, Ciencia y Empresa, un programa de incentivos (subvenciones) a proyectos que permitan acometer las inversiones necesarias para asegurar una cobertura de TDT similar, al menos, a la cobertura de televisión analógica previamente existente:
b) Contratos con el operador de difusión (Abertis) para la prestación del servicio de TDT en núcleos de población con cobertura analógica desde centros excedentes de la Red Principal Analógica (RPA), centros derivados y centros de convenio.
La cobertura que se pretende alcanzar con esta actuación es la que en la actualidad se presta desde centros de la red analógica de los radiodifusores, pero que en su planificación de despliegue de estaciones para TDT no se incluyen.
c) Se ha redactado un contrato para la implantación de Centros derivados nuevos con el fin de alcanzar la extensión de cobertura en aquellas zonas en las que se cuente con un alto número de habitantes afectados y no hayan quedado cubiertas con ninguna de las actuaciones anteriores.
Dicho contrato tiene por objeto el suministro y puesta en marcha de un conjunto de centros derivados nuevos para la prestación del servicio de difusión de la señal TDT del múltiple público nacional y/o de los múltiples privados nacionales y/o del múltiple público autonómico en función de las necesidades a cubrir en cada zona, de tal forma que se iguale o supere la cobertura poblacional preexistente de televisión analógica en los núcleos de población de la Comunidad Autónoma de Andalucía. Es decir, la implantación de centros no existentes en la actualidad que se han de crear derivados de la existencia de un hueco de cobertura.
d) Consultoría para determinar zonas con pérdida de señal TDT y auditorías para la certificación de centros puestos en servicio en el marco del programa xTDT. Esta actuación comprende dos actividades que permiten complementar parte de las actuaciones descritas en los puntos anteriores.
El objeto de esta actuación es, por una parte determinar las zonas que durante y tras el proceso de tránsito de tecnología presentan pérdidas de señal TDT en relación a la cobertura analógica existente y por otra comprobar que para aquellos centros de difusión desplegados según los apartados a), b) y c) anteriores se alcanza el objetivo planificado con esas actuaciones.
e) Validación de instalaciones satélite residencial.
Según la Ley 7/2009 de 3 de Julio, el acceso a los canales TDT mediante recepción satelital está limitado a los ciudadanos que residan en zonas que, una vez concluida la transición a la TDT, no vaya a existir cobertura. Esta actuación está permitiendo que ciudadanos que históricamente no han tenido cobertura de ningún canal de televisión ahora puedan recibir los mismos canales TDT que se emiten por vía terrestre, con una salvedad, el múltiple autonómico disponible en la plataforma satelital únicamente cuenta con un programa, CS1, y no con dos como lo hace por vía terrenal.
La Disposición Adicional Duodécima del Real Decreto 944/2005 establece las condiciones que tienen que cumplir las instalaciones de centros de difusión de iniciativa local para la extensión de la cobertura de la TDT:
a) Obtener la conformidad de las sociedades concesionarias y entidades habilitadas para la prestación del servicio de televisión digital terrestre.
b) Prestar el servicio portador del servicio de televisión digital terrestre sin contraprestación económica alguna y de forma transitoria.
c) Comunicarlo previamente a la Comisión del Mercado de las Telecomunicaciones.
d) Que no suponga una distorsión a la competencia en el mercado.
e) Que sea conforme al Plan Técnico Nacional de la TDT. La potencia radiada aparente (P.R.A) máxima no podrá ser superior a un vatio (1 W) y no podrán causar interferencias perjudiciales a otras estaciones legalmente establecidas.
f) Presentar en la correspondiente Jefatura Provincial de Inspección de Telecomunicaciones, a través de la Junta de Andalucía, el Proyecto Técnico de las instalaciones.
Figura 8. Programa extensión de cobertura.
1.1.2 VENTAJAS TELEVISIÓN DIGITAL TERRESTRE FRENTE A TELEVISIÓN ANALÓGICA
Se incluye a continuación una breve descripción de las ventajas que aporta la televisión digital:
Mejor Imagen y Sonido
La Televisión Digital elimina ruidos, interferencias y doble imagen.
Aporta una gran calidad de imagen, similar al DVD y con sonido envolvente.
Posibilidad de selección de formato panorámico (16:9) frente al estándar (4:3).
Posibilidad de transmisiones en alta definición (HDTV) .
Más Canales y Mejor Gestión del Espectro Radioeléctrico
La Televisión Digital permite transmitir 4 canales digitales en el mismo espacio que se necesita actualmente para emitir un canal analógico.
Figura 9. Transmisión de 4 canales digitales en el espacio de 1 analógico.
Se incrementa la oferta de canales y la oferta de programación es más amplia.
Posibilita la liberación de parte del espectro para otros servicios.
Posibilidades más amplias de elección de programas, gracias al gran número de cadenas y estaciones de radio.
Más Servicios
Mayor interactividad gracias a unos servicios de información más avanzados.
Figura 10. Interactividad.
Posibilidad de contribuir a satisfacer las necesidades específicas de las personas mayores o con discapacidad proporcionando servicios de asistencia tales como mejores subtítulos, comentarios sonoros y lenguaje de signos.
Servicios interactivos y T-Administración.
Teletexto digital, con más opciones.
Guía Electrónica de Programación (EPG), con toda la oferta de canales digitales.
Figura 11. Procesos asociados a la emisión de TELEVISIÓN ANALÓGICA.
Figura 12. Procesos asociados a la emisión de TELEVISIÓN DIGITAL TERRENAL.
1.1.3 OBJETO Y ALCANCE
El presente proyecto se centra en proporcionar cobertura TDT al municipio de Santiago- Pontones situado en la provincia de Jaén y perteneciente al proyecto de transición Sierra Almadén (Fase III).
El objetivo del proyecto es cumplir, al menos, con el porcentaje de cobertura que presenta este municipio en analógico y satisfacer así las necesidades planteadas por los habitantes ante el cese de emisiones con tecnología analógica.
Puesto que el servicio de televisión no se trata de un servicio universal sino que, como se ha indicado previamente en el apartado 1.1.1, los radiodifusores únicamente están obligados a alcanzar niveles de cobertura del 96% para las emisiones privadas nacionales y de 98% de la población para emisiones públicas tanto nacionales como autonómicas, existe un 4% y 2% de población respectivamente que quedan fuera del objeto de cobertura digital por parte de los mismos.
Al hecho anterior hay que añadir que, tras el proceso de transición a la TDT, la mancha de cobertura digital difiere de la analógica preexistente, tal y como se refleja en la figura 8, lo que se traduce en que los radiodifusores ofrecen cobertura digital a habitantes que en analógico no disponían de la misma y a habitantes que en analógico le ofrecían cobertura no lo hacen en digital. Al primer caso se le denomina universalización y al segundo extensión de cobertura.
Es en el segundo punto, extensión de cobertura, en el que se centra el presente proyecto puesto que no ofrecer cobertura digital a población que contaba con el servicio en analógico supone un importante conflicto social y se hace imprescindible despliegue de infraestructura adicional para paliar éste déficit. El municipio cuenta con centros remisores de titularidad local, que serán en los que se base la entidad para cubrir el objetivo.
El despliegue en digital de la infraestructura local existente se pretende enmarcar dentro de la actuación Orden de incentivos para entidades locales llevada a cabo por la Junta de Andalucía, comentada previamente en el apartado 1.1.1, intentando cumplir con las bases reguladoras de dicha orden.
Ante las premisas anteriores se pretende optimizar el número de centros remisores de televisión a desplegar en digital para que la cobertura TDT sea similar a la analógica existente en el municipio de Santiago-Pontones.
El alcance del presente proyecto es por tanto realizar un estudio de cobertura TDT mediante simulaciones para optimizar el número de centros a digitalizar y desarrollar los aspectos técnicos que requieren las disposiciones normativas vigentes para el despliegue de las infraestructuras en esta zona.
Se realiza un estudio, mediante simulación, de la cobertura que pueden ofrecer, una vez se encuentren digitalizados de acuerdo con la normativa vigente, los remisores analógicos con los que cuenta el municipio. En analógico cuenta con trece centros remisores distribuidos por diferentes núcleos del municipio.
Una vez obtenidos los niveles de cobertura radioeléctrica proporcionada por cada uno de los emplazamientos se decide qué remisores aportan cobertura útil y por tanto se proponen para ser digitalizados.
La digitalización del centro consiste en la instalación de un repetidor GAPFILLER profesional y los correspondientes sistemas radiante y de recepción en cada uno de los emplazamientos que se hayan seleccionado.
Se realiza también una descripción de las especificaciones técnicas del equipamiento elegido a instalar en cada emplazamiento.
Se analizan las posibles zonas que puedan quedar en sombra y se proponen acciones complementarias a llevar a cabo tales como creación de centros remisores nuevos u ofrecer acceso al satélite residencial.
1.2 SITUACIÓN DE PARTIDA 1.2.1 Información del municipio
1.2.1.1 Geografía
El municipio de Santiago-Pontones se encuentra situado al sudeste de la provincia de Jaén, limita al este con la provincia de Albacete y al sur con la de Granada, así como con una decena de municipios jiennenses. Su término municipal, de casi 700 km² es el segundo por extensión de la provincia (por detrás de Andújar).
Su orografía escarpada difiere con la del resto de la provincia, ocupando el olivar una extensión prácticamente nula. Por su altitud, también posee un clima muy diferenciado (claramente un clima de montaña) con respecto al de otros municipios jiennenses, siendo mucho más frío en todas las épocas del año y uno de los pocos municipios de Jaén donde las nevadas no son un acontecimiento extraordinario.
El municipio se encuentra enclavado en la Sierra de Cazorla, Segura y las Villas. En el paraje de Fuente Segura, nace el río Segura, aunque también pasan por él otros ríos como el río Borosa, Río Madera (afluente del río Segura, río Aguamulas y río Zumeta.
Figura 13. Ubicación del municipio
1.2.1.2 Demografía
Su extenso término cuenta con una población cercana a los 4000 habitantes repartida en 35 aldeas y 55 núcleos de población habitados.
MUNICIPIO ENTIDAD SINGULAR DENOMINACIÓN POBLACIÓN INE
2006
SANTIAGO-PONTONES
AGRACEA (LA) *DISEMINADO* 0
ANCHOS (LOS) *DISEMINADO* 36
ARTUÑEDO (EL) ARTUÑEDO (EL) 10
BALLESTERA (LA) BALLESTERA (LA) 14
CABAÑUELA (LA) *DISEMINADO* 1
CANALEJAS (LAS) *DISEMINADO* 1
CASAS DE CARRASCO *DISEMINADO* 2
CASAS DE CARRASCO 21
CASICAS DEL RIO SEGURA *DISEMINADO* 18
CENTENARES (LOS) *DISEMINADO* 6
CEREZO (EL)
*DISEMINADO* 15
ARROYO VENANCIA 21
CAÑUELOS (LOS) 20
CEREZO (EL) 101
COTO-RIOS *DISEMINADO* 11
COTO-RIOS 304
FUENTE SEGURA FUENTE SEGURA 52
GOLDINES (LOS) *DISEMINADO* 6
GORGOLLITAS (LAS) *DISEMINADO* 24
HUELGA UTRERA *DISEMINADO* 0
HUELGA UTRERA 8
HUERTA DEL MANCO *DISEMINADO* 53
HUERTA DEL MANCO 59
QUEBRADAS (LAS) 43
LOMA DE MARIA ANGELA *DISEMINADO* 96
MARCHENA *DISEMINADO* 25
MARCHENA 99
MATEA (LA) *DISEMINADO* 214
MATEA (LA) 192
MILLER *DISEMINADO* 11
MILLER 86
MONTALVO *DISEMINADO* 14
MUELA (LA) *DISEMINADO* 8
MUELA (LA) 57
NOGUERAS (LAS) *DISEMINADO* 8
NOGUERAS (LAS) 64
PARRALEJO (EL) *DISEMINADO* 50
PATRONATO (EL)
*DISEMINADO* 0
DON DOMINGO 24
PATRONATO (EL) 30
PEGUERA DEL MADROÑO *DISEMINADO* 28
PONTON ALTO PONTON ALTO 145
PONTONES PONTONES 240
POYOTELLO POYOTELLO 22
SANTIAGO DE LA ESPADA SANTIAGO DE LA ESPADA 1476
SOLANA DE PADILLA *DISEMINADO* 3
TEATINOS (LOS)
*DISEMINADO* 0
ATASCADEROS (LOS) 60
TEATINOS (LOS) 102
TOBA (LA) *DISEMINADO* 0
TOBA (LA) 26
TOBOS *DISEMINADO* 13
TOBOS 26
VITES *DISEMINADO* 34
VITES 61
Tabla 2 Núcleos y población del municipio.
1.2.1.3 Emplazamientos de las instalaciones analógicas
Se detalla a continuación los remisores de TV con los que cuenta el municipio así como la ubicación de cada uno de ellos:
NÚCLEO COD. INE NOMBRE CENTRO LATITUD (WGS 84)
LONGITUD (WGS 84) CEREZO (EL) 23904001003 CEREZO, EL 38-03-34 N 02-37-59 W
COTO-RIOS 23904001101 COTO – RIOS 38-01-58 N 02-50-28 W FUENTE SEGURA 23904001301 FUENTE SEGURA 38-06-21 N 02-41-27 W HUELGA UTRERA 23904001601 HUELGA UTRERA 38-08-51 N 02-35-48 W
MARCHENA 23904001901 MARCHENA (LA
POCHICA) 38-11-06 N 02-30-05 W MATEA (LA) 23904002001 POYO CATALA 38-05-41 N 02-35-35 W MILLER 23904002101 MILLER 38-13-1 8 N 02-28-19 W MUELA (LA) 23904002301 MUELA, LA (SANTIAGO
PONTONES) 38-11-50 N1 02-27-06 W PONTONES 23904002901 PONTONES (PARAJE LA
UMBRIA) 38-06-40 N 02-40-20 W SANTIAGO DE LA
ESPADA 23904003101
LOS PUESTOS 38-08-07 N 02-33-17 W SANTIAGO DE LA
ESPADA 38-07-13 N 02-32-41 W TOBA (LA) 23904003401 HOYA HERREROS 38-10-47 N 02-32-53 W
VITES 23904003601 VITES (PARAJE PICO DE
VITES) 38-09-27 N 02-29-09 W
Tabla 3.Ubicación centros existentes en analógico.
1.2.1.4 Canal Radioeléctrico de trabajo
Para el caso de Santiago Pontones la correspondencia entre canal- frecuencia- servicio, es la siguiente:
CANAL
FRECUENCIA CENTRAL
(MHz)
BW
(MHz) SERVICIO
Número de canales de TV emitidos
en los múltiples
digitales
62 802 8 RGA 2
57 762 8 RGE 4
66 834 8 SFN-66 5
67 842 8 SFN-67 5
68 850 8 SFN-68 5
69 858 8 SFN-69 4
Tabla 4. Frecuencias asignadas en el municipio.
1.2.2 Información de cobertura analógica
1.2.2.1 Datos teóricos
Según información facilitada por el Ministerio de Industria, Turismo y Comercio (Mityc), el porcentaje de cobertura analógica teórica con que cuenta este municipio para los diferentes canales de televisión, canales públicos nacionales (en adelante TVE), canales públicos autonómicos (en adelante TVAUT) y canales privados nacionales (en adelante TVP), es la siguiente:
LOCALIDAD HABITANTES CENTRO PRINCIPAL
EMISIÓN CUBIERTOS
TVE (%)
CUBIERTOS TVP (%)
CUBIERTOS TVAUT (%)
ARROYO VENANCIA 12 EL CEREZO (SANTIAGO PONTONES) 100 100 100
ARTUÑEDO (EL) 10
CHICLANA DE SEGURA 70 80 60
MANCHA, LA 20 0 10
TORRE DE JUAN ABAD 10 10 10
BALLESTERA (LA) 14
CHICLANA DE SEGURA 29 7 2
PUERTA DE SEGURA, LA 43 14 23
TORRE DE JUAN ABAD 21 14 10
CABAÑUELA (LA) 1 YELMO, EL 100 0 100
LOS CAÑUELOS 18 EL CEREZO (SANTIAGO PONTONES) 100 100 100
CASAS DE CARRASCO 23 CHICLANA DE SEGURA 4 0 0
CASICAS RIO SEGURA 18 HOYA HERREROS (SANTIAGO PONTONES) 100 100 100
CEREZO (EL) 142 SANTIAGO DE LA ESPADA II 52 51 32
EL CEREZO (SANTIAGO PONTONES) 100 100 100
CEREZO (EL)
(*DISEMINADO*) 15 SANTIAGO DE LA ESPADA II 100 100 100
COTO-RIOS 315 COTO-RIOS (SANTIAGO PONTONES) 100 100 100
YELMO, EL 44 0 0
DON DOMINGO 24 SANTIAGO DE LA ESPADA II 50 50 50
EL PARRALEJO 50 HOYA HERREROS (SANTIAGO PONTONES) 100 100 100
FUENTE SEGURA 52 FUENTE SEGURA (SANTIAGO PONTONES) 100 100 100
GOLDINES (LOS) 6 CHICLANA DE SEGURA 33 0 30
HUELGA UTRERA 8 HUELGA UTRERA (SANTIAGO PONTONES) 100 100 100
HUERTA DEL MANCO 59 SANTIAGO DE LA ESPADA II 100 100 100
HUERTA DEL MANCO
(*DISEMINADO*) 53 SANTIAGO DE LA ESPADA II 100 100 100
LAS GORGOLLITAS 24 HOYA HERREROS (SANTIAGO PONTONES) 100 100 100
LAS NOGUERAS 72 POYO CATALA (SANTIAGO PONTONES) 100 100 100
SANTIAGO DE LA ESPADA II 100 100 40
LOMA DE MARIA ANGELA 96 COTO-RIOS (SANTIAGO PONTONES) 100 100 100
LOS ANCHOS 36 HUELVA UTRERA (SANTIAGO PONTONES) 100 100 100
LOS ATASCADEROS 57 POYO CATALA (SANTIAGO PONTONES) 100 100 100
LOS TEATINOS 162 POYO CATALA (SANTIAGO PONTONES) 100 100 100
SANTIAGO DE LA ESPADA II 95 100 100
MARCHENA 124 MARCHENA (SANTIAGO PONTONES) 100 100 100
MATEA (LA) 406 POYO CATALA (SANTIAGO PONTONES) 100 100 100
SANTIAGO DE LA ESPADA II 100 100 100
MILLER 97 MILLER (SANTIAGO PONTONES) 100 100 100
MONTALVO 14 PUERTA DE SEGURA, LA 100 93 100
MUELA (LA) 65 MUELA, LA (SANTIAGO PONTONES) 100 100 100
PATRONATO (EL) 30 SANTIAGO DE LA ESPADA II 50 50 30
PEGUERA MADROÑO 28 HOYA HERREROS (SANTIAGO PONTONES) 100 100 100
PONTON ALTO 145
PONTONES (SANTIAGO PONTONES) 100 100 100
PONTON ALTO (PUNTAL DE LA TALA)
(SANTIAGO PONTONES) 100 100 100
PONTONES 240 PONTONES (SANTIAGO PONTONES) 100 100 100
POYOTELLO 22 SIERRA ALMADEN 91 91 100
QUEBRADAS (LAS) 43 SANTIAGO DE LA ESPADA II 100 100 100
SANTIAGO DE LA ESPADA 1476 SANTIAGO DE LA ESPADA 100 100 100
LOS PUESTOS 100 100 100
SOLANA DE PADILLA 3 YELMO, EL 67 0 100
HOYA HERREROS (LA) 26 HOYA HERREROS (SANTIAGO PONTONES) 100 100 100
TOBOS 39 VITES (SANTIAGO PONTONES) 100 100 100
VITES 95 VITES (SANTIAGO PONTONES) 100 100 100
Tabla 5. Cobertura analógica del municipio (%) TVE, TVP y TVAUT.
El objetivo de la extensión de cobertura, como se ha indicado en la introducción, trata de, al menos, igualar la cobertura digital a la analógica preexistente en el municipio, cumpliendo o ampliando los porcentajes de cobertura detallados en la tabla anterior.
1.2.2.2 Medidas experimentales
Con objeto de analizar la situación de partida se realiza un desplazamiento a la zona de estudio para llevar a cabo medidas de calidad de señal tanto en analógico como en digital ‘in situ’.
Como se ha comentado anteriormente el municipio de Santiago-Pontones cuenta con una extensión de 683,7 Km2, y una orografía muy accidentada por lo que se organiza la visita en base a un criterio establecido y que se detalla a continuación para optimizar tanto el tiempo invertido y los recursos disponibles como los resultados a obtener.
El criterio para elegir los núcleos en los que se realizarán las medidas se ha basado en la selección de aquellos núcleos en los que se concentre una mayor población. En base a este criterio se realizan medidas en los núcleos de Pontones y Santiago de la Espada, además se decide realizarlas también en el núcleo de Coto Ríos por la proximidad a la ruta a seguir desde el origen, Córdoba, al destino, Santiago de la Espada.
Para el caso de Pontones y Coto Ríos no ha sido posible acceder a la ubicación del centro por no encontrarse el camino bien trazado que lo hacía inaccesible con el vehículo que se disponía. En el caso de Santiago de la Espada sí es factible realizar medidas en los centros de emisión de televisión que existen en este núcleo pudiéndose acceder a los mismos sin utilizar un vehículo especializado.
Las medidas fueron realizadas entre los días 03-10-2009 y 04-10-2009.
Para realizar las medidas se utiliza un equipo medidor de campo portátil de la marca Televés, modelo H45, una antena dipolo PROMAX AMC/1, de la que se conoce el factor de corrección k, que se incluye en el apartado 3.5 del Pliego de condiciones, y un mástil telescópico de fibra de vidrio de 10 metros de longitud.
Figura 14. Equipo de medida.
El protocolo de medidas a seguir se incluye en el apartado II de ANEXOS.
1.2.2.2.1 Resultados
A continuación se muestran los resultados obtenidos de las medidas realizadas en los núcleos de Coto Ríos, Pontones y Santiago de la Espada, así como en los dos centros emisores ubicados en el núcleo de Santiago de la Espada.
Los parámetros medibles para determinar la calidad de señal tanto analógica como digital se especifican en el apartado II de ANEXOS.
En primer lugar se muestran los valores umbrales de todos y cada uno de los parámetros digitales medidos en cada punto, tomando como referencia la referencia bibliográfica [5], así como de los parámetros analógicos:
PARÁMETRO UMBRAL
Intensidad de campo mediano mínimo para la frecuencia
central de la banda (650 MHz) >=57 dB (μV/m) BER (VBER después de la decodificación de Viterbi) <= 2 x 10-4
MER
> 23 dB en antena
> 21 dB en toma Tabla 6. Umbrales parámetros digitales.
PARÁMETRO UMBRAL Intensidad de campo mediano mínimo para la frecuencia
central de la banda (650 MHz) >=65
C/N >=43
Tabla 7. Umbrales parámetros analógicos.
1.2.2.2.2 COTO RÍOS
Se decide realizar un único punto de medida que será representativo de la situación que presenta el núcleo ya que cuenta con una extensión de terreno reducida y con una orografía sencilla.
Analógicas
Canal Servicio Frecuencia
(MHZ) Azimut Nivel (dBuV/m)
C/N
(dB) V/A (dB) Resultado Comentarios
54 CS2 735.25 157,76: 77.0 41.4 11.4 Nivel de campo próximo
al umbral
41 TVE1 631.25 157,76: 57.3 40.9 25.2 Nivel V/A no OK
Tabla 8. Medidas analógicas Coto Ríos.
Digitales
Canal Servicio Frecuencia
(MHZ) Azimut
Potencia (dBuV/m
)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios
62 RGA 642 157,76: 38.8 24.7 >9.9E-2 19.0 <1.0E-8 Nivel de campo bajo y MER no OK 57 RGE 762 157,76: 16.0 3.3 Unlock Unlock Unlock Niveles de campo y MER no OK 66 SFN-66 834.00 157,76: 16.0 3.5 Unlock Unlock Unlock Niveles de campo y MER no OK 67 SFN-67 842.00 157,76: 16.0 3.2 Unlock Unlock Unlock Niveles de campo y MER no OK 68 SFN-68 850.00 157,76: 16.0 3.2 Unlock Unlock Unlock Niveles de campo y MER no OK 69 SFN-69 858 157,76: 16.0 2.9 Unlock Unlock Unlock Niveles de campo y MER no OK
61 RGA 794 157,76: 73.5 33.8 2.9E-3 24.0 <1.0E-8 Nivel de MER bajo
48 SFN-68 690 157,76: 39.5 25.4 >9.9E-2 19.7 <1.0E-8 Nivel de campo bajo y MER no OK 46 SFN-67 674.00 157,76: 33.0 18.6 4.5E-2 18.2 2.5E-8 Niveles de campo y MER no OK 50 SFN-69 706 157,76: 40.9 27.1 6.3E-2 20.9 <1.0E-8 Niveles de campo y MER bajo
Tabla 9. Medidas digitales Coto Ríos.
1.2.2.2.3 PONTONES
Se realizan medidas en dos puntos distintos del núcleo. No se realiza ninguna medida en el centro local con el que cuenta este núcleo debido a las dificultades que se encuentran para poder circular por el camino trazado para acceder al emplazamiento del centro.
Primer punto de medida (P1-38: 7’ 9,81”N, 2: 40’ 10,85” W)
1. Analógicas
Canal Servicio Frecuencia
(MHZ) Azimut
Nivel (dBuV/m
)
C/N
(dB) V/A (dB) Resultado Comentarios 22 TVE 2 479.25 164,22: 36.5 22.4 14.1 Nivel de campo no OK 26 TVE 1 511.25 164,22: 38.2 25.1 18.3 Nivel de campo no OK
Tabla 10. Medidas analógicas Pontones P1.
2. Digitales
Canal Servicio Frecuencia
(MHZ) Azimut Potencia (dBuV/m)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios
57 RGE 762 164,22: 16.0 3.4 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
62 RGA 802 164,22: 17.7 4.6 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
66 SFN_66 834 164,22: 16.0 3.7 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
67 SFN_67 842 164,22: 16.0 3.5 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
68 SFN_68 850 164,22: 16.0 3.5 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
69 SFN_69 858 164,22: 16.0 3.2 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
Tabla 11. Medidas digitales Pontones P1.
Segundo punto de medida (P2- 38: 7’ 6,86”N, 2: 40’ 8,28” W) 1. Analógicas
Canal Servicio Frecuencia
(MHZ) Azimut
Nivel (dBuV/m
)
C/N (dB)
V/A
(dB) Resultado Comentarios 22 TVE 2 479.25 171.62: 39.0 23.8 13.2 Nivel de campo no OK 26 TVE 1 511.25 171.62: 41.9 28.3 18.7 Nivel de campo no OK
Tabla 12. Medidas analógicas Pontones P2.
2. Digitales
Canal Servicio Frecuencia
(MHZ) Azimut Potencia (dBuV/m)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios 57 RGE 762 171.62: 16.0 3.6 Unlock Unlock Unlock Niveles de campo MER y VBER
no OK
62 RGA 802 171.62: 17.8 4.6 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
67 SFN-67 842 171.62: 16.0 3.7 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
68 SFN-68 850 171.62: 16.0 3.4 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
69 SFN-69 858 171.62: 16.0 3.0 Unlock Unlock Unlock Niveles de campo MER y VBER no OK
Tabla 13. Medidas digitales Pontones P2.
1.2.2.2.4 SANTIAGO DE LA ESPADA
Los datos de los que se disponían previos a la visita reflejaban la existencia de cuatro centros en este territorio. Una vez desplazados al núcleo se comprueba ‘in situ’ y se confirma contactando con personal técnico de la entidad que existen únicamente dos centros en este núcleo. Se realiza una medida en el núcleo de población, en la zona más desfavorable, y otra en cada uno de los centros existentes, La Espada y Los Puestos.
Primer punto del núcleo (P1- 38: 6’ 39,26” N, 2: 33’ 6,60” W) 1. Analógica
Canal Servicio Frecuencia
(MHZ) Azimut Nivel (dBuV/m)
C/N (dB)
V/A
(dB) Resultado Comentarios
31 T5 551.25 23: 53.6 40.3 17.1 Nivel de campo próximo al
umbral
34 A3 575.25 23: 41.1 27.2 16.8 Nivel de campo no OK
37 Cuatro 599.25 23: 47.7 34.3 12.1 Nivel de campo bajo
41 TVE1 631.25 23: 54.2 40.2 11.3 Nivel de campo próximo al
umbral
44 CS1 655.25 23: 41.5 28.7 8.3 Nivel de campo no OK
54 CS2 735.25 23: 46.1 33.7 3.1 Nivel de campo no OK
Tabla 14. Medidas analógicas Santiago de la Espada.
2. Digitales
Canal Servicio Frecuencia
(MHZ) Azimut Potencia (dBuV/m)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios 57 RGE 762 23: 42.3 29.7 2,00E-02 20.5 <1.0E-8 Niveles de campo y MER bajo 62 RGA 802 23: 16.7 3.4 Unlock Unlock Unlock Niveles de campo, MER y VBER no
OK
66 SFN-66 834 23: 48.7 34.2 5.6E-6 26.0 <1.0E-8 Nivel de MER bajo
67 SFN-67 842 23: 52.9 21.8 5.1E-6 22.5 <1.0E-8 Niveles de MER no OK
68 SFN-68 850 23: 56.9 20.1 <1.0E-6 27.2 <1.0E-8 Nivel C/N bajo
69 SFN-69 858 23: 48.0 32.0 4.8E-4 24.5 <1.0E-8 OK
Tabla 15. Medidas digitales Santiago de la Espada.
Centro Santiago de la Espada 1. Analógicas
Canal Servicio Frecuencia
(MHZ) Azimut Nivel (dBuV/m)
C/N (dB)
V/A
(dB) Resultado Comentarios
31 T5 551.25 242 68.8 >52.0 >30.0 OK
34 A3 575.25 242 56.9 40.1 11.6 Nivel campo próximo
la umbral
37 Cuatro 599.25 242 53.8 40.4 14.0 Nivel campo próximo
la umbral
41 TVE 1 631.25 242 66.2 49.9 12.2 OK
44 CS1 655.25 242 68.1 50.9 21.6 OK
51 CS 2 711.25 242 67.6 >52.0 17.6 OK
Tabla 16. Medidas analógicas centro Santiago de la Espada.
2. Digitales
Canal Servicio Frecuencia
(MHZ) Azimut Potencia (dBuV/m)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios
57 RGE 762 242 56.3 38.3 <1.0E-6 28.0 <1.0E-8 OK
62 RGA 802 242 53.6 37.1 3.3E-6 27.2 <1.0E-8 OK
66 SFN-66 834 242 68.1 41.3 4.7E-5 24.5 <1.0E-8 OK
67 SFN-67 842 242 61.3 18.4 8.8E-2 23.7 <1.0E-8 OK
67 SFN-68 850 242 61.3 18.4 8.8E-2 24.2 <1.0E-8 OK
67 SFN-69 858 242 65.0 35.8 <1.0E-6 27.2 <1.0E-8 OK
Tabla 17. Medidas digitales centro Santiago de la Espada.
Centro Los Puestos 1. Analógicas
Canal Servicio Frecuencia
(MHZ) Azimut Nivel (dBuV/m)
C/N
(dB) V/A (dB) Resultado Comentarios
51 CS2 711.25 243 64.9 50.0 17.9 OK
23 CS1 487.25 243 66.3 50.9 21.4 OK
59 TVE1 775.25 243 49.9 36.7 9.6 OK
Tabla 18. Medidas analógicas centro Los Puestos.
2. Digitales
Canal Servicio Frecuencia
(MHZ) Azimut Potencia (dBuV/m)
C/N (dB)
CBER (dB)
MER (dB)
VBER
(dB) Resultado Comentarios 57 RGE 762 243 25.0 12.3 >9.9E-2 <18.0 2.5E-8 Niveles de campo y MER NO OK 62 RGA 802 243 18.0 3.3 Unlock Unlock Unlock Niveles de campo,MER y VBER NO OK 66 SFN-66 834 243 29.1 14.3 >9.9E-2 <18.0 >1.0E-4 Niveles de campo y MER NO OK 67 SFN-67 842 243 31.7 15.6 >9.9E-2 <18.0 2.5E-8 Niveles de campo y MER NO OK 67 SFN-68 850 243 29.0 13.6 >9.9E-2 <18.0 2.5E-8 Niveles de campo y MER NO OK 67 SFN-69 858 243 29.5 15.4 >9.9E-2 <18.0 2.5E-8 Niveles de campo y MER NO OK
Tabla 19. Medidas digitales centro Los Puestos.
Nota:
Calidad buena de señal y cumplimiento de todos los parámetros.
Calidad mala de señal o incumplimiento de algún parámetro.
Calidad buena de señal y valores bajos de algún parámetro.
1.2.2.2.5 Análisis de resultados
A continuación se valoran los resultados obtenidos de las medidas realizadas:
1.2.2.2.6 COTO RÍOS
Del resultado de las medidas realizadas en este municipio se deduce que la cobertura de televisión analógica recibida desde el centro Coto Ríos, azimut 157,76: se extiende únicamente a los servicios correspondientes a TVE1 y CS2. Para el caso de cobertura de señal digital se reciben los múltiples RGA, SFN-67, SFN-68, SFN-69, aunque con niveles bajos de campo y MER, lo que provoca la pérdida de la imagen y el pixelado de la misma respectivamente. Además se hace notar que la recepción de los múltiples digitales no se está realizando en los canales que indica la normativa vigente ya que el múltiple digital correspondiente a la emisión del canal autonómico, RGA, debería emitirse en esta zona, según la normativa, en el canal 62, en cambio aparece en el canal 61. Para los múltiples privados nacionales, SFN, deberían emitirse en los
canales 66, 67, 68, 69, tal y como se indica en la tabla 3 del presente documento, y se están emitiendo en los canales 46, 48 y 50, para los tres últimos.
Se observa que al menos el 10% de la población cuenta con la instalación de antenas parabólicas para la recepción de televisión vía satélite.
1.2.2.2.7 PONTONES
La primera medida se realiza en la zona más baja del núcleo y por tanto más desfavorable, y la segunda en una zona más elevada.
Del resultado de las medidas se obtiene nivel deficiente de señal analógica apuntando hacia el centro local, lo que se manifiesta en la recepción de la imagen con mucha niebla debido a la baja relación C/N. Respecto a los niveles de calidad de señal digital que se obtienen se deduce una cobertura nula en la zona, aunque tras contactar con algunos vecinos confirman la recepción de canales digitales con suficiente nivel de señal desde hace algún tiempo pero precisamente en el día en el que se realizan las medidas no se está recibiendo ningún canal digital, se puede deber a modificaciones en el centro emisor aunque no se ha podido confirmar esta hipótesis. En cualquier caso se concluye que sería imprescindible la digitalización del centro local para ofrecer cobertura de televisión digital a todo el núcleo de Pontones.
1.2.2.2.8 SANTIAGO DE LA ESPADA
Se realiza una medida en la zona más baja del municipio y por tanto más desfavorable.
Todos los servicios analógicos medidos en este punto yreflejados en la tabla 11 se reciben con mala calidad de señal, en particular A3, Cuatro, CS1 y CS2 que se reciben con gran cantidad de niebla debido a la baja relación C/N y al bajo nivel de campo recibido desde el centro de Santiago de la Espada. En cuanto a los múltiples digitales recibidos se obtiene una calidad de señal aceptable excepto para RGA que no se recibe señal alguno y RGE que presenta un nivel de campo rozando al umbral mínimo, por lo que es posible que se produzca la pérdida del múltiple en cuanto las condiciones de propagación sean más desfavorables, como puede ser durante la noche.
En el canal 62, correspondiente al múltiple RGA, no se recibe ninguna señal ya que, como se comentará más adelante cuando se analicen los resultados de las medidas realizadas en el centro Santiago de la Espada, éste no está aún digitalizado para este múltiplex.
Las medidas realizadas en el emplazamiento del centro Santiago de la Espada confirman que el centro se encuentra digitalizado para los múltiples RGE, SFN-66, SFN-67, SFN-68, SFN- 69, pero no para el múltiple RGA, ya que como esta zona pertenece al Proyecto de Transición Sierra Almadén que está ubicado dentro de Fase III, no se está obligado a desplegarlo con antelación a la fase a la que pertenece el municipio y por lo tanto aún está dentro de plazo su digitalización. Se puede comprobar que la digitalización del centro se ha realizado mediante acceso satelital ya que el centro dispone de una antena parabólica de recepción colocada aproximadamente a dos metros de altura y un panel emisor a unos 12 metros tal y como se muestra en la Figura 117.del apartado IV de ANEXOS.
Puesto que los niveles de señal digital que se reciben, mediante vía terrenal desde el centro de Sierra Almadén, en el emplazamiento del centro son aceptables, en el presente
