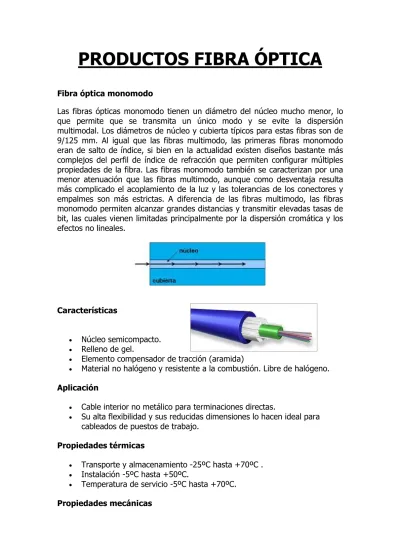

PRODUCTOS FIBRA ÓPTICA

PRODUCTOS FIBRA ÓPTICA

Las fibras ópticas monomodo tienen un diámetro del núcleo mucho menor, lo que permite que se transmita un único modo y se evite la dispersión multimodal. Los diámetros de núcleo y cubierta típicos para estas fibras son de 9/125 mm. Al igual que las fibras multimodo, las primeras fibras monomodo eran de salto de índice, si bien en la actualidad existen diseños bastante más complejos del perfil de índice de refracción que permiten configurar múltiples propiedades de la fibra. Las fibras monomodo también se caracterizan por una menor atenuación que las fibras multimodo, aunque como desventaja resulta más complicado el acoplamiento de la luz y las tolerancias de los conectores y empalmes son más estrictas. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias y transmitir elevadas tasas de bit, las cuales vienen limitadas principalmente por la dispersión cromática y los efectos no lineales.

Características

• Núcleo semicompacto. • Relleno de gel.

• Elemento compensador de tracción (aramida)

• Material no halógeno y resistente a la combustión. Libre de halógeno. Aplicación

• Cable interior no metálico para terminaciones directas.

• Su alta flexibilidad y sus reducidas dimensiones lo hacen ideal para cableados de puestos de trabajo.

Propiedades térmicas

• Transporte y almacenamiento -25ºC hasta +70ºC . • Instalación -5ºC hasta +50ºC.

• Temperatura de servicio -5ºC hasta +70ºC. Propiedades mecánicas

• Dimensiones exteriores 5,6-6,1-7,0 mm. • Peso 21-30-38 kg/km.

• Radio de curvatura mínimo estático 40-55-60-70 mm. • Radio de curvatura mínimo dinámico 85-90-95 mm. • Resistencia al fuego (MJ/m) 0,47-0,52-0,55.

• Fuerza de tracción máxima 800 N.

• Resistencia máxima al aplastamiento 200 N/dm.

Fibra óptica multimodo

Fibra óptica multimodo índice escalonado

En este tipo de fibra óptica viajan varios rayos ópticos simultáneamente. Estos se reflejan con diferentes ángulos sobre las paredes del núcleo, por lo que recorren diferentes distancias (ver gráfico), y se desfasan en su viaje dentro de la fibra, razón por la cual la distancia de transmisión es corta. Hay que destacar que hay un límite al ángulo de inserción del rayo luminoso dentro de la fibra óptica, si este límite se pasa el rayo de luz ya no se reflejará, sino que se refractará y no continuará el curso deseado.

Características

- Configuración de tubo holgado con bloqueador de humedad. - Película no higroscópica como protección térmica.

- Fibras de aramida como refuerzo contra la tensión mecánica. - Armadura de acero corrugado como refuerzo antiroedores. - Cubierta exterior de PE resistente a la radiación UV.

- Recomendación de instalación en ductos o directamente enterrado. - Código de colores TIA/EIA 598.

Dimensiones

Cables de fibra multimodo

La familia VM1, permite el enlace de una señal de video estandar a través de fibra óptica multimodo. El sistema básico consiste en un transmisor y un receptor con una fibra por canal de transmisión. Los receptores en formato modular y formato Rack estan disponibles con CAG. No precisan ajustes.

Descripción:

• Dos entradas/salidas de cable (Prensaestopas o cono) • Una regleta interior abatible para 8 SC

• Una bandeja para splitter y empalmes • Una salida de latiguillos (Goma) Características:

• Material: ABS + PC Vo • Color: RAL 7035

• Cierre: por presión, estanqueidad IP54 • Dimensiones: 295 x 210 x 70 mm.

Convertidores de fibra óptica multimodo

Roseta para 8 Fibras ópticas:

Características

• Disponible como estructura completa con conectores y accesorios de empalme.

- Garantía de que se utilizan en el canal componentes que cumplen con el estándar.

- Un código único para el producto completo, simplificando el proceso del pedido.

• Disponible con múltiples tipos de adaptador para interconectar antiguos y nuevos módulos:

- MT-RJ, SC, ST y LC.

• Panel deslizante de 1U de altura para facilitar el acceso y la instalación estándar en bastidores de 482 mm (19”).

• Una construcción PC-ABS significa que la bandeja es ligera al tiempo que conserva la resistencia mecánica.

• La gestión interna del cable protege los empalmes y conectores de daños paralelos mientras mantiene los radios de curvatura para obtener un rendimiento óptimo.

• Clasificación de Flamabilidad UL94 V-0, que permite la utilización en el interior de los edificios.

• Fácil de integrar para aumentar el espacio entre los adaptadores y las puertas del armario evitando daños en el cable de conexión.

• 4 puntos de acceso trasero para cableado estructurado estándar o tubos de fibra soplada.

• Fabricación en negro o en gris que puede utilizarse para identificar una red óptica en un bastidor completamente equipado.

Rack de 19” de 1.2 x 08 x 08

Tamaño interno de 19" de ancho entre bastidores y distancia máxima entre bastidores de 885mm (máxima separación permitida). Fondo útil máximo de 892mm (desde bastidor frontal hasta la tapa posterior del armario). Se suministra con base y techo premontados para facilitar el montaje, vídeo manual y toda la tornillería necesaria para el montaje. Los armarios se entregan en color negro. 12 slots libres + fuente de alimentación PS100

- Tipo de producto: Rack

- Dimensiones (Ancho x Profundidad): 08 cm x 08 cm - Peso: 93.9 kg

- Garantía del fabricante: 1 año de garantía

CONVERSORES TX/RX

Características y ventajas

Flexibilidad en Conexiones Gigabit Ethernet

Este transceptor SFP (Pequeño Factor de Forma Enchufable) permite una conexión 1000BASE-SX. Los SFPs tienen un factor de

forma de la mitad del tamaño de los estándares actuales de la industria.

Este transceptor SFP puede usarse en aquellos conmutadores y módulos 3Com que soporten módulos SFP. Los SFPs pueden combinarse en un determinado conmutador para maximizar la flexibilidad. Sin embargo, la conexión y el puerto asociado en el extremo remoto deben acoplarse con el tipo de conexión

La simplicidad del diseño del SFP crea una nueva definición de la facilidad de uso con un excepcional rendimiento mecánico y óptico.

Permite una conexión 1000BASE-SX.

Otros SFPs ofrecidos por 3Com: 3Com 1000BASE-LX SFP Transceiver (3CSFP92).

Características y ventajas:

Este transceptor SFP (Pequeño Factor de Forma Enchufable) permite una conexión 1000BASE-LX. Los SFPs tienen un factor de

forma de la mitad del tamaño de los estándares actuales de la industria.

Este transceptor SFP puede usarse en aquellos conmutadores y módulos 3Com que soporten módulos SFP. Los SFPs pueden combinarse en un determinado conmutador para maximizar la flexibilidad. Sin embargo, la conexión y el puerto asociado en el extremo remoto deben acoplarse con el tipo de conexión elegido Conversor de fibra monomodo tipo SC de 10/100Mbps-TX a 100Base-FX

Este conversor de fibra con conector tipo SC transforma un medio10/100Base-TX UTP/STP en un medio monomodo 100Base-FX El puerto 10/100Base-TX soporta autonegociación y auto- MDIX. Diseñados para conectarse a una distancia de hasta 30km, estos conversores constituyen la solución Fast Ethernet monomodo perfecta.

Características:

• Compatible con los estándares IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, 100Base-FX.

• Un puerto RJ-45 Auto-MDIX y Autonegociación 10/100Base-TX. • Un puerto de fibra tipo SC monomodo 100Base-FX.

• Soporta LLCF (Link Loss Carry Forward).

• Ofrece conmutadores Dip para: UTP (Autonegociación/Full Dúplex), Fibra (Half Dúplex/Full Dúplex) , LLCF (Activado/Desactivado), Modo (Modo puro/ Modo conmutador).

• Control de flujo 802.3x para puerto 10/100Base-TX. • LEDs de diagnóstico.

• Plug & Play y Hot-Pluggable.

• Opcional para Chasis de conversor de fibra de 19” (TFC-1000) sostiene hasta 10 conversores de medios.

Los conectores UniCam de Corning Cable Systems son conectores instalables en el campo que no requieren epoxi ni pulido. Las unidades incorporan un cabo de fibra unido en un manguito de empalme y pulido en fábrica, no en el campo. La fibra de campo está hendida e insertada en el conector, de forma que toca el extremo hendido del cabo de fibra. Cuando se gira la leva, ambos extremos de la fibra se alinean de forma precisa en el interior del conector y se mantienen en su lugar.

Latiguillo SC/SC 50/125:

Los latiguillos de fibra óptica de SC/SC 50/125, son utilizados para el parcheo entre el distribuidor de fibra óptica y la electrónica o para conectar la toma de usuario con el dispositivo correspondiente.

Características:

• Baja pérdida de inserción. • Baja pérdida de retorno.

• Disponibles en multimodo (50/125 µm) y monomodo (9/125 µm). • Fibras reforzadas por un conjunto de aramida para su protección

mecánica contra tirones.

• Disponibilidad de suministrar pigtails para fusión de fibra óptica. Conector unicam STMM
