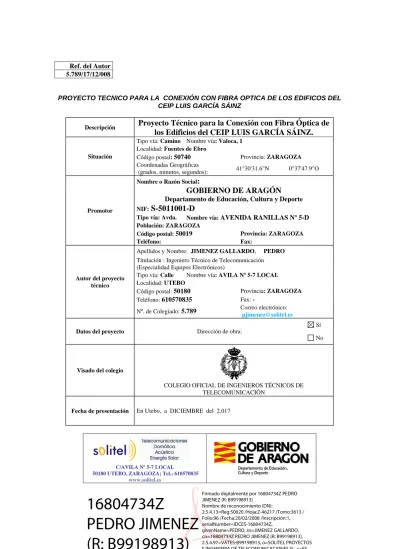

Descripción
Proyecto Técnico para la Conexión con Fibra Óptica de los Edificios del CEIP LUIS GARCÍA SÁINZ.
Situación
Tipo vía: Camino Nombre vía: Valoca, 1 Localidad: Fuentes de Ebro
Código postal: 50740 Provincia: ZARAGOZA Coordenadas Geográficas
(grados, minutos, segundos): 41°30'31.6"N 0°37'47.9"O
Promotor
Nombre o Razón Social
:
GOBIERNO DE ARAGÓN
Departamento de Educación, Cultura y Deporte NIF:
S-5011001-D
Tipo vía: Avda. Nombre vía: AVENIDA RANILLAS Nº 5-D Población: ZARAGOZA
Código postal: 50019 Provincia: ZARAGOZA
Teléfono: Fax:
Autor del proyecto técnico
Apellidos y Nombre: JIMENEZ GALLARDO, PEDRO Titulación : Ingeniero Técnico de Telecomunicación
(Especialidad Equipos Electrónicos)
Tipo vía: Calle Nombre vía: AVILA Nº 5-7 LOCAL Localidad: UTEBO
Código postal: 50180 Provincia: ZARAGOZA
Teléfono: 610570835 Fax: -
Nº. de Colegiado: 5.789 Correo electrónico:
Datos del proyecto Dirección de obra:
Sí No
Visado del colegio
COLEGIO OFICIAL DE INGENIEROS TÉCNICOS DE TELECOMUNICACIÓN
Fecha de presentación En Utebo, a DICIEMBRE del 2.017
C/AVILA Nº 5-7 LOCAL
50180 UTEBO, ZARAGOZA; Tel.: 610570835 www.solitel.es
16804734Z
Firmado digitalmente por 16804734Z PEDRO JIMENEZ (R: B99198913)CAPITULO I.-MEMORIA.
INDICE
1 MEMORIA DESCRIPTIVA. ... 4
1.1 OBJETO DEL PROYECTO. ... 4
1.2 PETICIONARIO. ... 4
1.3 AUTOR DEL PROYECTO. ... 4
1.4 OBJETIVOS DE LA INSTALACION. ... 4
2 DESCRIPCION DE LA INSTALACION ... 7
2.1 INFRAESTRUCTURAS SUBTERRÁNEAS. ... 7
2.1.1 CANALIZACIÓN ... 7
2.1.2 RESUMEN OBRA CIVIL ... 8
2.2 INSTALACION DE CABLES DE FIBRA ÓPTICA Y ACCESORIOS. ... 9
2.3 TRAZADO FIBRA ÓPTICA ... 9
2.4 EMPALMES DEL CABLE DE FIBRA ÓPTICA ... 10
2.5 CONEXIONADO ENTRE EQUIPOS ... 10
2.6 REPARTIDORES DE FIBRA ÓPTICA ... 10
2.7 RESUMEN INSTALACIONES TECNICAS ... 10
2.8 TRAZADO INFRAESTRUCTURA INTERIORES ... 11
2.9 PLAZO DE EJECUCIÓN. ... 11
2.10 RESPONSABILIDAD DEL CONTRATISTA. ... 12
2.11 ESTUDIO DE MEDIOAMBIENTE - ESTUDIO GESTIÓN DE RESIDUOS. ... 13
2.12 CLASIFICACIÓN DE LAS EMPRESAS CONTRATISTAS PARA REALIZAR EL TRABAJO. ... 17
2.13 SUBCONTRATACIONES ... 17
2.14 DECLARACIÓN DE OBRA COMPLETA. ... 18
3 NORMATIVA APLICABLE ... 19
4 PLIEGO DE CONDICIONES ... 21
4.1 Cables fibra óptica ... 21
4.1.1 Marcado de la cubierta externa del cable ... 24
4.1.2 Código de Colores ... 25
4.2 SWITCH 24/48 puertos 10/100/1000 y 4 puertos ópticos 10G SFP+. ... 26
4.3 Bandeja terminación de fibra óptica, conectores y patchcord. ... 27
4.4 Infraestructura canalizada subterránea. ... 31
4.4.1 Tubería para canalizaciones ... 31
4.4.2 Materiales de construcción. ... 34
4.4.3 Detalles constructivos de la obra. ... 39
4.5 Tendido e instalación de la fibra óptica ... 41
4.5.1 Características generales ... 43
4.5.2 Precauciones iniciales. ... 43
4.5.3 Tendido del cable ... 45
5 PLANOS ... 48
6 PRESUPUESTO ... 55
INDICE ... 55
7 ESTUDIO BASICO DE SEGURIDAD Y SALUD... 69
MEMORIA
1 MEMORIA DESCRIPTIVA.
1.1 OBJETO DEL PROYECTO.
El presente proyecto tiene por objeto definir, calcular y diseñar las condiciones técnicas y económicas para la conexión de edificios del CEIP LUIS GARCIA SAINZ con red de fibra óptica.
Dicho esto, será presentado ante los organismos competentes, demostrándose que reúne las condiciones y garantías mínimas exigidas por la reglamentación vigente, con el fin de obtener la autorización administrativa y la de ejecución, así como servir de base a la hora de proceder a la ejecución de la obra.
1.2 PETICIONARIO.
Se redacta el presente proyecto de la conexión de edificios de centros educativos con fibra óptica, por encargo de Secretaría General Técnica del Departamento de Educación, Cultura y Deporte del Gobierno de Aragón.
1.3 AUTOR DEL PROYECTO.
El redactor del presente proyecto es Pedro Jimenez Gallardo, Ingeniero Técnico de Telecomunicaciones, Colegiado nº 5.789 del Ilustre Colegio Oficial de Ingenieros Técnicos de Telecomunicaciones..
1.4 OBJETIVOS DE LA INSTALACION.
Los objetivos fundamentales de esta instalación son los que se describen a continuación:
- COMUNICACIÓN DE DATOS RÁPIDA DE ALTA CALIDAD:
El gran desarrollo experimentado por la fibra óptica como medio de comunicación de datos de alta capacidad con una pérdida relativa baja entre grandes distancias, nos permite comunicar gran cantidad de datos en corto espacio de tiempo.
En comparación con el resto de sistemas de transmisión de datos se considera la fibra óptica el medio de transmisión por cable más avanzado, al ser inmune a las interferencias electromagnéticas.
La fibra monomodo a emplear es una fibra óptica en la que la propagación de la luz se realiza de un único modo.
El tipo de fibra óptica a utilizar fibra monomodo es del tipo G.652.D, corresponde a fibras optimizadas para la transmisión en las longitudes de onda de 1310 nm a 1550 nm, incluida la región de 1383 nm y de acuerdo a la recomendación ITU-T G.652.D. El núcleo está compuesto por dióxido de silicio dopado, rodeado por un recubrimiento de dióxido de silicio. El revestimiento está formado por dos capas de acrilato curado mediante UV.
- CONEXIÓN DIRECTA DEDICADA ENTRE LOS EQUIPOS DE LOS CENTROS:
Con la instalación de los equipos de repartidores ópticos, se da servicio y conexión de la fibra óptica a los servidores y restos de equipos de tratamiento de datos que se quieran conectar de manera directa.
Los repartidores de fibra óptica son equipos que distribuyen y organizan tanto los cables de fibra óptica, como las mismas fibras hasta los equipos que se quieran alimentar en el recinto de telecomunicaciones habilitado para ello.
- DISTRIBUCIÓN RED F.O.:
El tendido de F.O. se realiza con el fin de conectar directamente los edificios pertenecientes al CEIP solicitados para este proyecto, y en previsión de un futuro crecimiento de estos mismos servicios se propone dicho trazado con puntos de empalmes y conexiones donde poder conectarse y ampliar dichos servicios a otros lugares necesarios.
El trazado del tendido de la fibra óptica se realizará por canalización y siempre que técnicamente sea viable y con la finalidad de optimizar costes se propondrán tramos por fachada o cruces aéreos.
- EQUIPAMIENTO Y ELECTRONICA DE RED.:
Se dotará de la infraestructura necesaria para el correcto funcionamiento y funcionalidad de la instalación incluida una previsión de crecimiento a corto medio Plazo. El equipamiento necesario y en función de las características particulares del centro será:
Armario rack donde se concentrarán y se localizarán las conexiones a nivel local del edificio, y conexión con otros edificios del centro. Este armario estará dotado de las siguientes elementos mínimos en función de los casos particulares las necesidades de cada centro.
- Armario metálico tipo rack de 19”, con chasis interno de medidas en función de las características particulares del centro, con puerta de cristal, con cerradura, termostato, 2 ventiladores superiores, y paneles laterales desmontables para facilitar el mantenimiento.
- Regleta para enchufes tipo rack de 1U y ocho bases.
- Bandeja metálica conexión fibra óptica, tipo rack de 1U, con capacidad de hasta 24 huecos para conectores fibras ópticas, incluidos casetes y tubos de empalmes y organizadores de fibras, prensaestopas, extraíble y desplazable para entrada de 4 cables traseros con chapa de 1,8mm.
- Switch con 4 interface ópticos 10G SFP+ capacidad 24/48 puertos Ethernet 10/100/1000Mbps.
- Adaptadores o módulo ópticos para switch 10G SFP+.
- Latiguillos fibra óptica tipo LC UPC / LC UPC OS2 9/125 dúplex monomodo de 2m ,4m y 10m
- Bandeja 1U soporte pequeña electrónica de red.
- Panel guía pasahilos 1U.
2 DESCRIPCION DE LA INSTALACION
2.1 INFRAESTRUCTURAS SUBTERRÁNEAS.
Para construir las canalizaciones y arqueta, es obligatorio solicitar y obtener los correspondientes permisos de obra, que autoricen al Departamento de Educación la construcción e instalación pertinentes.
La información contenida en los planos, en cuanto a conducción subterránea de servicios ajenos, es orientativa ( electricidad, agua, gas, alumbrado..), por lo que antes de comenzar las obras, se avisará a las empresas propietarias de los posibles servicios ajenos afectados, para que informen del trazado y condiciones de sus servicios en el momento de ejecutar las obras, con el fin de evitarlos a distancia reglamentaria. De cualquier forma se realizarán las calas necesarias y se tomarán todas las precauciones reglamentarias conforme a la normativa vigente en materia de Seguridad y Salud.
2.1.1 CANALIZACIÓN
Para poder realizar correctamente todos los tendidos de fibra óptica para poder ejecutar el proyecto, será necesario comprobar la existencia de la canalización que se pretende utilizar, y en los tramos que no exista se hará una nueva canalización.
Se tiene previsto la creación de nueva canalización en los siguientes tramos:
- Desde el edificio primaria hasta el edificio infantil, atravesando el patio del colegio.
Todas las canalizaciones que se realizan estarán formadas por zanja de 0,9 m de profundidad y 0,4 m de ancho, en la que irán colocados 2 tubos PVC de 110mm.
También se tendrá en cuenta la reposición del pavimento en cada diferente zanja.
La construcción de la sección de canalización se realizará de acuerdo a la norma UNE 133100-1 “Infraestructuras para redes de telecomunicaciones. Parte 1:
Canalizaciones subterráneas” y/o a la norma UNE 133100-1 “Infraestructuras para redes de telecomunicaciones. Parte 3: Tramos Urbanos-interurbanos”.
Para casos particulares donde sea técnicamente posible y cumpliendo normativa y distancias de seguridad, se podrán realizar tendidos de fibra óptica aéreo, el tipo de cable irá sujeto con grapas tipo CAHORS cada 50cm a cable fiador de acero de 6mm, o mediante cable de fibra óptica autosoportado, anclas de retenedora del cable y fijación en cada uno de los extremos del amarre.
En el interior de los centros de educación, si existe canalización o tendido de tubo que se pueda utilizar donde se comparta recorrido con otras instalaciones de telecomunicaciones, se compartirá infraestructura, en caso contrario el cable de fibra, se colocara bajo tubo de PVC libre de halógenos.
Para dotar de mayor seguridad en los tramos o zonas de exterior de edificios donde la fibra óptica pueda ser manipulada, se colocará bajo tubo de acero inoxidable de M32 y accesorios de sujeción y enchufables homologados.
2.1.1.1 ARQUETAS
Se tiene previsto también realizar arquetas. Se deberán realizar diferentes actuaciones sobre estas, dependiendo de las necesidades en cada parte de la obra.
Construcción de nuevas arquetas, ya bien sean de 40x40cm según el equipamiento que vaya a llevar en su interior.
La construcción de la arqueta se realizará de acuerdo con la norma UNE 133100-2 “Infraestructuras para redes de telecomunicaciones. Parte 2: Arquetas y cámaras de registro”.
2.1.2 RESUMEN OBRA CIVIL
Para la realización de la obra recogida en el presente proyecto, es necesaria la construcción de la siguiente infraestructura canalizada subterránea:
INFRAESTRUCTURA Cantidad Unidad
Arqueta prefabricadas 40x40cm 2 Ud.
Prisma canal. + 2 tubos PVC 110mm<= 0,90 m. 25 m
Pasamuros 3 Ud.
2.2 INSTALACION DE CABLES DE FIBRA ÓPTICA Y ACCESORIOS.
Una vez construida la nueva infraestructura canalizada, se comprobará inicialmente la utilidad y accesibilidad de la infraestructura canalizada existente a lo largo del recorrido propuesto.
Se dejarán obturados todos los conductos, ya estén vacantes u ocupados mediante tapones o manguitos respectivamente.
La instalación de cable de 8 F.O. que unirá los distintos edificios del centro.
La fibra óptica monomodo empleada en la red de fibra óptica de alta capacidad de la red de interconexión será del tipo:
Fibra óptica monomodo estándar identificada por SM/ST y que cumpla la recomendación ITU-T G.652.D.
Tipos de cables de fibra óptica y longitudes de las bobinas.
- 1 Bobina 8 F.O. TKT 120m
2.3 TRAZADO FIBRA ÓPTICA
La fibra óptica discurrirá por el trazado propuesto por canalización existente o de nueva construcción según planos incluidos en el proyecto. (Ver detalle recorrido en planos, y condicionado al replanteo previo).
2.4 EMPALMES DEL CABLE DE FIBRA ÓPTICA
Dadas las características del proyecto no es necesario empalmes en el cable de fibra óptica adicionales.
2.5 CONEXIONADO ENTRE EQUIPOS
La conexión entre los distintos emplazamientos mediante la fibra óptica a instalar se serializará dando servicio activo a 8 fibras en cada uno de los extremos.
Comunicando de este modo 8 fibras del cable ROM 00 - ROM 01 entre el edificio de primaria y el edificio de infantil.
Dicho esquema y etiquetados están representados en los planos 4 y 5.
Se realizará la certificación del enlace de fibra óptica extremo a extremo, entregando informe de certificación a la propiedad.
2.6 REPARTIDORES DE FIBRA ÓPTICA
Tanto en el edificio de primaria como en el de infantil ,se instalará un repartidor de fibra óptica en el armario racks que se instalarán nuevos en cada edificio.
Previa instalación del armario de distribución de F.O con capacidad de al menos 24 F.O. Permitiendo el conexionado y fusionado de los cables de fibra óptica.
2.7 RESUMEN INSTALACIONES TECNICAS
Para la realización de la obra recogida en el presente proyecto, es necesaria la construcción e instalación de la siguiente infraestructura:
INSTALACIONES TÉCNICAS Cantidad Unidad
CABLE 8 F.O. TKT MONOMODO 120 m
BANDEJA TERMINACION RACK 2 Ud.
SWITCH DGS-1510-28X 1 Ud.
SWITCH DGS-1510-52X 1 Ud.
2.8 TRAZADO INFRAESTRUCTURA INTERIORES
En el interior de los edificios el trazado del cable deberá discurrir bajo tubo de PVC libre de halógenos estructurada o por conductos hábiles para ello. Dichos cables serán sujetos o anclados a las estructuras portantes del edificio con el fin de no sufrir desperfectos.
Cada cable que termina en el módulo instalado para cada uno de los distintos emplazamientos utiliza las bandejas de empalmes habilitadas para ello, conectándose las fibras indicadas a las terminaciones de los conectores finales LC dúplex, el resto de fibras de reservarán para futuras conexiones, realizando todas las fusiones extremo a extremo en cada uno de los edificios.
2.9 PLAZO DE EJECUCIÓN.
El proyecto de ejecución de conexión, se ejecutará en el plazo que se fije en el contrato de adjudicación, por parte del autor del proyecto se recomienda un plazo de ejecución de quince días (15 días) una vez obtenidos los permisos oficiales de obra.
2.10 RESPONSABILIDAD DEL CONTRATISTA.
El Contratista deberá obtener a su costa, los permisos o licencias necesarios para la ejecución de las obras.
El Contratista contratará un seguro "a todo riesgo" que cubra cualquier daño o indemnización que se pudiera producir como consecuencia de la realización de los trabajos. Serán por cuenta del Contratista todos los daños y perjuicios derivados de cualquier clase de acciones y omisiones ocasionados por él o sus empleados en la realización de las obras. En caso de que se produjesen daños a terceros, el Contratista informará de ellos a la Dirección de Obra y a los afectados. El Contratista repondrá el bien a su situación original con la máxima rapidez, especialmente si se trata de un servicio público fundamental o si hay riesgos importantes.
2.11 ESTUDIO DE MEDIOAMBIENTE - ESTUDIO GESTIÓN DE RESIDUOS.
En materia de Medioambiente, se deberá respetar en todo momento la legislación ambiental aplicable.
El proyecto Titulado “Conexión de los edificios de centro educativo CEIP LUIS GARCIA SAINZ con F.O.”, básicamente consiste en la dotación de infraestructura de telecomunicaciones, hay unas partidas de obra civil correspondientes a canalización y calicatas por lo que será necesario un estudio de gestión de residuos según el RD 105/2008.
ESTUDIO DE GESTION DE RESIDUOS.
(Real Decreto 105/2008)
ANTECEDENTES.
Fase de proyecto. proyecto básico y de ejecución.
Título: “Conexión de los edificios de centro educativo CEIP LUIS GARCIA SAINZ con F.O.”
Promotor: Gobierno de Aragón. Departamento de Educación Cultura y Deporte.
Productor de los residuos: A falta de designación.
Poseedor de los residuos: A falta de designación.
Técnico redactor del estudio de gestión de residuos: PEDRO JIMENEZ GALLARDO
CONTENIDO DEL DOCUMENTO.
De acuerdo con el RD 105/2008, se presenta el presente estudio de gestión de residuos de construcción y demolición, conforme a lo dispuesto en el art. 4, con el siguiente contenido:
Estimación de los residuos que se van a generar. (Según Orden MAM/304/2002).
En la ejecución de las obras contempladas en este proyecto se generarán residuos del tipo contemplado en el capítulo 17 “Residuos de construcción y demolición (incluida la tierra excavada de zonas contaminadas)” de la lista europea de residuos publicada en la Orden MAM/304/2002, de 8 de febrero (BOE 19/02/02) y en la corrección de errores de la misma (BOE 12/03/02).
De acuerdo a las definiciones establecidas en el Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición, (BOE 13/02/08) es el productor de residuos y como tal tiene contraídas una serie de obligaciones entre las que se incluye la de incluir en este proyecto de ejecución de obra el presente estudio de gestión de residuos.
La Contrata y/o Subcontrata que ejecute las obras, de acuerdo a las mencionadas definiciones, es el poseedor de residuos y como tal tiene que cumplir con las obligaciones establecidas en el artículo 5 del mencionado Real Decreto.
En el caso de que se generen residuos no definidos anteriormente, se actuará también de acuerdo a la mencionada Instrucción y en caso necesario se procederá a entregarlos a un Gestor de Residuos Autorizado por la Comunidad Autónoma correspondiente.
Construcciones que llevan asociadas la gestión de residuos.
VOLÚMEN ELIMINACIÓN DE RESIDUOS GENERADOS EN VERTEDERO AUTORIZADO
RESIDUO CODIGO VOLUMEN
TOTAL (m3) PORCENTAJE
CAPA ASFÁLTICA 170302 0.00 0%
HORMIGÓN Y LOSETA 170107 2.16 40%
TIERRAS SOBRANTES
RELLENO 170504 3.18 60%
5.34 100%
Presupuesto asociado a la eliminación de residuos.
El contratista es responsable de retirar todos los residuos generados durante la ejecución de las obras.
Según el apartado 7 del artículo 5 del R.D. 105/2008, el Contratista, como poseedor de los residuos de construcción y demolición, estará obligado a sufragar los correspondientes costes de gestión, y a entregar al productor los certificados y demás documentación acreditativa de la gestión de los residuos, y estará obligado a mantener la documentación correspondiente a cada año natural durante los cinco años siguientes.
En cumplimiento del Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición, (BOE 12/02/08) a continuación se detalla la partida coste de eliminación de residuos correspondiente a este apartado que se considera incluida en el presupuesto:
COSTE ELIMINACIÓN DE RESIDUOS GENERADOS EN VERTEDERO AUTORIZADO
RESIDUO CODIGO PESO
TOTAL (tn) PORCENTAJE PRECIO (€/tn) TOTAL
PARCIAL (€ )
CAPA ASFÁLTICA 170302 0.00 0% 5.69 € 0.00 €
HORMIGÓN Y LOSETA 170107 4.31 55% 5.69 € 24.52 €
TIERRAS SOBRANTES
RELLENO 170504 3.50 45% 3.72 € 13.02 €
7.81 100%
ELIMINACIÓN RESIDUOS EN VERTEDERO AUTORIZADO
COSTE TOTAL (€) 37.54 €
2.12 CLASIFICACIÓN DE LAS EMPRESAS CONTRATISTAS PARA REALIZAR EL TRABAJO.
Por importe del PEM del presente proyecto, no es necesario clasificación especial del contratista, pero dada las características técnicas y alto contenido tecnológico del proyecto, es recomendable, la acreditación por parte de las empresas contratistas trabajos similares en contenido tecnológico y valoración realizados en los últimos 5 años, así como posesión de los siguientes certificados, homologaciones y registros.
- Registro de empresa instaladora de telecomunicaciones expedido por el Ministerio de Industria Turismo y Comercio, para los siguientes tipos.:
A: Infraestructura de Telecomunicaciones en Edificios o Inmuebles.
B.: Instalaciones de Sistemas de Telecomunicaciones.
F: Instalaciones de infraestructuras de telecomunicación de nueva generación y de redes de telecomunicaciones de control, gestión y seguridad en edificaciones o conjuntos de edificaciones.
- Registro de Actividad de Obra Civil. (O acreditación de trabajos realizados similares en entornos urbanos)
2.13 SUBCONTRATACIONES
El adjudicatario deberá enviar notificación previa a la Dirección Facultativa y la Propiedad para efectuar la subcontratación de cualquier parte de la obra. La Dirección Facultativa y la propiedad podrán recusar a los Subcontratistas que a su juicio no sean idóneos para ejecutar la parte de la obra para la que fueran propuestos por el adjudicatario.
Cualquier Subcontratista que intervenga en la obra lo hará con el conocimiento y sumisión al pliego de cláusulas administrativas y al presente proyecto ejecutivo, siendo obligación del adjudicatario garantizar el cumplimiento de esta cláusula y responder de su omisión frente a la propiedad.
En cualquier caso el adjudicatario será responsable frente al Departamento de Educación Cultura y Deporte de garantizar, en los términos previstos en el apartado
"Plazo de garantía", del pliego administrativo, todos los materiales e instalaciones de aquellas partes del contrato que haya subcontratado.
El Contratista está obligado en todo caso a cumplir la Ley 32/2006, de 18 de
octubre reguladora de la subcontratación en el Sector de la Construcción.
2.14 DECLARACIÓN DE OBRA COMPLETA.
Considerando que las obras definidas en el presente proyecto son una “Obra Completa”, en el sentido establecido por el artículo 125 de la Ley de Contratos de las Administraciones Públicas, se da por cumplido el encargo recibido, y se somete el Proyecto a la consideración de la Secretaría General Técnica del Departamento de Educación, Cultura y Deporte del Gobierno de Aragón, para su aprobación, y para que sirva de base para la contratación y ejecución de las obras.
Utebo, Diciembre 2017
El Ingeniero Técnico Telecomunicación
Pedro Jiménez Gallardo Colegiado nº 5.789
3 NORMATIVA APLICABLE
El presente proyecto deberá cumplir con toda la normativa legal vigente, nacional, autonómica y municipal, citándose de modo explícito lo siguiente:
Real Decreto 186/2016, de 6 de mayo, por el que se regula la compatibilidad electromagnética de los equipos eléctricos y electrónicos.
Real Decreto 346/2011, de 11 de marzo (BOE 1-04-2011), por el que se aprueba el reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios.
Orden ITC/1644/2011, de 10 de junio, por la que se desarrolla el reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones, aprobado por el real decreto 346/2011, de 11 de marzo.
Ley 9/2014, de 9 de mayo Ley General de Telecomunicaciones.
UNE-EN 50173:2009, “Tecnología de la información. Sistemas de cableado genérico”
Norma UNE 133100: 2002 Infraestructura para redes de telecomunicaciones.
ISO/IEC 14763-3:2014, “Information technology -- Implementation and operation of customer premises cabling -- Part 3: Testing of optical fibre cabling”
IEC 60793-1-1:2008, “Fibra óptica. Métodos de medición y procedimientos de ensayo. Parte 1-1: Generalidades y guía”
UNE-EN 50174-1:2011, “Tecnología de la información. Instalación del cableado. Parte 1: Especificación de la instalación y aseguramiento de la calidad”
UNE-EN 50174-2:2011, “Tecnología de la información. Instalación del cableado. Parte 2: Métodos y planificación de la instalación en el interior de los edificios”
UNE-EN 50174-3:2005, “Tecnología de la información. Instalación del cableado. Parte 3: Métodos y planificación de la instalación en el exterior de los edificios”
UNE-EN 50346:2004/A2:2011, “Título español Tecnologías de la información.
Instalación de cableado. Ensayo de cableados instalados”
UNE-EN 50288-6-1:2013, “Cables metálicos con elementos múltiples utilizados para la transmisión y el control de señales analógicas y digitales.
Parte 6-1: Especificación intermedia para cables sin apantallar aplicables hasta 250 MHz. Cables para instalaciones horizontales y verticales en edificios.”
UNE-EN 50288-6-2:2013, “Cables metálicos con elementos múltiples utilizados para la transmisión y el control de señales analógicas y digitales.
Parte 6-2: Especificación intermedia para cables sin apantallar aplicables hasta 250 MHz. Cables para instalaciones en el área de trabajo y cables para conexionado.
Utebo, Diciembre 2017
El Ingeniero Técnico Telecomunicación
Pedro Jiménez Gallardo Colegiado nº 5.789
4 PLIEGO DE CONDICIONES
4.1 Cables fibra óptica
Fibra óptica monomodo estándar terminada extremo-extremo por conectores LC/LC y que cumpla la recomendación ITU-T G.652.D.
Las fibras ópticas con las que se fabrican los cables ópticos monomodo son por norma general, fibras monomodo, de dispersión normal, optimizadas para segunda y tercera ventana, cumpliendo la recomendación UIT-T G.652D; cuyas principales características se muestran a continuación. Esta recomendación se aplica a las fibras que tienen un campo modal nominalmente circular.
Este tipo de fibra cumplirá la recomendación ITU-T G.652.D, caracterizándose por las propiedades ópticas, geométricas, ambientales y mecánicas indicadas en las siguientes tablas.
En la tabla 1 el diámetro de campo modal (MFD) a 1.310 nm se especifica por medio del valor nominal y de la tolerancia. Los valores de aceptación de la fibra para este parámetro vendrán determinados por el valor nominal ofertado por el fabricante (que deberá estar incluido en el rango dado en la Tabla 1), con una tolerancia máxima de ± 0,4. La protección exterior del cable de fibra óptica será TKT, con cubierta exterior de termoplástico ignífugo LSZH de color negro.
PROPIEDADES OPTICAS DE LAS FIBRAS MONOMODO ESTANDAR ITU-T G652
Parámetro Condiciones Criterio
Diámetro del campo nodal [µm] λ=1.310nm Valor nominal: 9,0-9,2 Tolerancia ≤±0,4
λ=1.550nm 10,2±1,0 Coeficiente de dispersión
cromática [ps/(nm*Km)]
λ=1.285nm - λ=1.330nm |D| 3,0
λ=1.550nm ≤17,0
Longitud de onda de dispersión
nula [nm] 1.310±10
Pendiente de dispersión nula
[ps/(nm2*Km)] ≤0,092
Longitud de onda de corte [nm] Después del cableado ≤1.260 Coeficiente de PMD [ps/Km1/2] Después del cableado ≤0,10 Coeficiente de atenuación de la
fibra cableada
λ=1.310nm ≤0,360
λ=1.550nm ≤0,230
Variación del coeficiente de atenuación en ventana [dB/Km]
1.285nm ≤ λ ≤1.310nm ≤0,035 1.310nm ≤ λ ≤1.330nm ≤0,030 1.525nm ≤ λ ≤1.550nm ≤0,030 1.550nm ≤ λ ≤1.575nm ≤0,030
Uniformidad de atenuación [dB] λ=1.310nm ≤0,1
λ=1.550nm ≤0,1
Incremento de la atenuación por macroflexion
1 vuelta, 32nm de diámetro
Medida a 1.550nm ≤0,5
100 vueltas, 60nm de diámetro Medida a 1.550nm
≤0,05
Tabla propiedades ópticas de la fibra G.652
PROPIEDADES AMBIENTALES DE LAS FIBRAS MONOMODO ESTANDAR ITU-T G652
Parámetro Condiciones Criterio
Variación de la atenuación por ciclo de temperatura [dB/Km]
Medida a 1.310 y 1.550nm
Entre -60ºC y +85ºC ≤0,05
Variación de la atenuación por ciclo de temperatura-humedad [dB/Km]
Medida a 1310 y 1.550nm Temperatura entre -10ºC y +85ºC Humedad relativa hasta 98%
≤0,05
Variación de la atenuación por inmersión en agua [dB/Km]
Medida a 1.310 y 1.550 nm
Inmersión en a gua a 23±2ºC ≤0,05 Variación de la atenuación por
envejecimiento por calor [dB/Km]
Medida a 1.310 y 1.550nm
85±2ºC ≤0,05
Tabla propiedades ambientales de la fibra G.652
PROPIEDADES MECANICAS DE LAS FIBRAS MONOMODO ESTANDAR ITU-T G652
Parámetro Criterio Prueba de resistencia mecánica a la tensión [kpsi] ≥100 (0,7 GPa)
(Alargamiento ≥1%)
Fatiga dinámica (Nd) ≥20
Fuerza de pelado del recubrimiento 1,3-8,9
Tabla propiedades mecánicas de la fibra G.652
• Fibra óptica monomodo estándar identificada por SM/ST y que cumpla la recomendación ITU-T G.652.D.
Descripción cable:
01. Elemento Central (GRP) 02. Fibras ópticas
03. Tubos con Gel
04. Fibras Vidrio Reforzadas - WB 05. Hilo Desgarro
06. Cubierta interior 07. Armadura Dieléctrica 08. Hilo Desgarro 09. Cubierta Exterior
Cable multitubo armado dieléctrico / resistente a los roedores / cubierta de polietileno y refuerzo de fibra de vidrio (x2) tipo TKT.
4.1.1 Marcado de la cubierta externa del cable
El cable se identificará con tinta blanca o amarilla que sea resistente al agua y a la abrasión. El cable se identificará a intervalos equidistantes no superiores a 1 metro con los siguientes campos:
• Año de fabricación.
• Número de fibras seguido de las letras FO.
• Tipo de cable según denominación del fabricante, indicando tipo de cubierta interior - elemento de refuerzo - cubierta exterior; ejemplos: (P-K-P) ó (T-K-T).
• Metraje acumulativo (con error no superior al 1%), anteponiendo la inicial M.
• Propietario del cable con el texto del fabricante.
• Etiquetado y Marcado CPR.
4.1.2 Código de Colores
4.1.2.1 Para las fibras
El código de colores que se seguirá para distinguir las fibras será el que se muestra a continuación:
FIBRA COLOR DE LA FIBRA
1 VERDE 2 ROJO 3 AZUL 4 AMARILLO 5 GRIS 6 VIOLETA 7 MARRON
8 NARANJA
4.1.2.2 Para los tubos.
4.2 SWITCH 24/48 puertos 10/100/1000 y 4 puertos ópticos 10G SFP+.
Como elemento integrador de red LAN/WAN se instalará en cada uno de los edificios del centro educativo un switch 24/48 puertos 10/100/1000 y 4 puertos ópticos 10G SFP+.
Las características principales del switch son:
- Conectividad 10G con la troncal
- Gestión integral vía web, SSH, puertos de consola, SNMP.
- Funciones capa 3 básicas mediante VLAN.
- Funciones capa 2 tipo IGMP, spanning Tree, LLDP, funciones control de flujo IEEE 802.3X, detección de loops.
- Clasificación y QoS del Tráfico.
- IPv6 Ready.
Como adaptador de medio O/E se dotará a cada switch de un transceptor óptico para fibra monomodo, SFP+ 10 Gbps con conectores LC dúplex. Se colocará un interface de este tipo por cada enlace óptico que se quiera integrar en el switch.
4.3 Bandeja terminación de fibra óptica, conectores y patchcord.
Todos los procesos de fusión de las fibras se realizarán en bandejas para tal efecto situadas en los armarios tipo rack, siendo necesario disponer del equipamiento y de entornos de trabajo de ambiente controlado.
Lógicamente en el proceso del tendido el cable se ha tenido en cuenta el dejar una coca de cable de mínimo 5 metros en cada punta, para pelado, preparado del extremo y fisionado.
Es importante la optimización de uso de los conductos de la canalización, por ello siempre se sea posible se tenderán los nuevos cables junto con los existentes.
Siempre conforme al diseño de la red y con todos los permisos necesarios para su utilización.
Los elementos necesarios serán los siguientes.:
- Bandeja 19” de 1U extraíble y desplazable en profundidad con 4 entradas de cable traseras y chapa de 1,8mm.:
- Cassettes organizadores de fibras y tubitos de conexión:
Cassettes organizadores de fibras.
Tubitos de protección empalmes.
- Pigtail LC/UPC SM 0.9mm 1m G652D:
- Patchcord F.O. LC/UPC-LC/UPC dúplex:
- Conector F.O. LC/UPC-LC/UPC dúplex:
Los conectores para cables de fibra óptica serán de tipo LC/UPC dúplex con su correspondiente adaptador, para ser instalados en los paneles de conexión preinstalados en el punto de interconexión del registro principal óptico, donde irán equipados con los correspondientes adaptadores. Las características de los conectores ópticos responderán al proyecto de norma RoHS 2011/65/EU. Las características ópticas de los conectores ópticos, en relación con la familia de normas UNE-EN 61300- 2 (Dispositivos de interconexión de fibra óptica y componentes pasivos - Ensayos básicos y procedimientos de medida. Parte 2: ensayos), serán las siguientes:
PROPIEDADES DE LOS CONECTORES LC Y LATIGUILLOS
Parámetro Criterio
Conector LC a UPC
Diámetro exterior de chaqueta 2.0mm
Modo de fibra 9/125um
Color de chaqueta Amarillo
Piulido UPC a UPC
Longitud de Onda 1310/1550nm
Tipo de fibra Dúplex
Material Chaqueta PVC
Perdida de inserción ≤0.3dB
Intercambiabilidad ≤0.2dB
Perdida de retorno ≥50dB
Vibración ≤0.2dB
Temperatura de funcionamiento -40/75ºC
Polaridad A(Tx) a B(Rx)
Grado de Fibra G652D
4.4 Infraestructura canalizada subterránea.
4.4.1 Tubería para canalizaciones
4.4.1.1 Tubo de PVC Ø 110
El tubo de PVC será de 110mm de diámetro exterior con un espesor de pared nominal de 2,4+0,5mm. y se utilizarán para el tendido de cables de F.O. Será de color negro de polietileno de alta densidad (HDPE, PE 50A) y están definidos en la especificación de requisitos ER.f3.012 “Tubos de polietileno para cables de fibra óptica”.
Los tubos serán de color negro de PVC. Los manguitos de empalme, para tubos de 110 mm. que se utilicen como conductos en zanja, serán de conexión roscada con cuerpo central y tuercas de apriete a base de propileno, con posible refuerzo de fibra de vidrio. Estos manguitos incorporarán dos mordazas de tracción de resina acatólica y dos juntas tóricas elastoméricas que aseguran la estanqueidad.
4.4.1.2 Tapón obturador para conductos vacíos.
Los tapones obturadores se utilizan para cerrar eventualmente los conductos vacíos de las canalizaciones telefónicas subterráneas y evitar la entrada de agua, barro, suciedad o gases tóxicos y explosivos. Igualmente evitan la entrada de roedores u otros animales en las cámaras de registro, arquetas o galerías de cables de las centrales. La especificación de requisitos ER.f1.060 amplía los requerimientos de este material.
Los tapones para obturación están constituidos fundamentalmente por una junta de material elástico que al ser comprimida se expande y efectúa la obturación estanca en el conducto.
En este modelo de tapón, la compresión sobre la junta se realiza por el desplazamiento de una arandela móvil contra un tope fijo en el eje central del conjunto.
La arandela es comandada por la acción de una palanca o leva.
Las piezas que componen el tapón deberán ser resistentes a la corrosión y mantener su función de obturación frente a los cambios en las condiciones ambientales normales a los que se verá sometido en su instalación subterránea.
El tapón se utilizará también como elemento de sujeción del hilo-guía que pasa a través del conducto, para lo cual deberá de estar provisto de un orificio u ojal que quedará por la parte interior del conducto al instalarse el tapón y servirá para atar el hilo.
Es recomendable antes de la instalación del tapón, efectuar una limpieza del interior del conducto, para asegurar una perfecta estanqueidad de la obturación.
Las propiedades de obturación estanca de este elemento estarán garantizadas para ser utilizado en conductos de PVC de Ø 110 mm.de diámetro exterior y espesores de 1,2 mm., 1,8 mm. y 3,2 mm., así como en los manguitos de reducción 125/110 de PE utilizados en las entradas en cámaras de registro y arquetas del tubo corrugado de PE de diámetro 125 mm. sometidos en todos los casos a una presión máxima interna de 50 kPa (5 metros de columna de agua).
Se compone de los siguientes elementos:
Leva.
Arandela.
Eje.
Goma.
Pasador.
4.4.1.3 Tapón obturador para conductos ocupados.
Se utilizan para obturar los conductos y los subconductos cuando están ocupados con cable. Son de accionamiento neumático y aparecen definidos en la especificación de requisitos GT.ER.f1.002 “Obturadores de accionamiento neumático para conductos ocupados de PC y PE”.
Existen tres tipos de obturadores para conductos de 110, de 63 y de 40mm.
Siendo válidos para obturar un cable o varios en el mismo conducto.
SISTEMA DE INFLADO
Para la introducción de presión dentro del obturador se utilizará una herramienta que cumpla con las siguientes condiciones mínimas:
- Utilización de aire como gas de inflado. Entre la fuente de presión y el sistema de inflado existirá un manorreductor provisto de manómetro para la regulación de la presión de entrada al sistema de inflado.
- El sistema de inflado deberá incluir un manómetro para la medida de la presión nominal de 300 ± 20 kPa. en el interior del obturador, así como una válvula de seguridad de descarga que actuará si se introduce una presión en el obturador superior a la nominal. Eventualmente, cuando se active dicha válvula deberá emitirse un sonido de alarma perceptible. El error admisible entre la presión medida y la real deberá de ser menor de ± 5%.
- El sistema de inflado dispondrá de un elemento de conexión con el tubito de toma de presión del obturador.
4.4.1.4 Cinta señalizadora.
Se coloca con objeto de advertir la presencia de instalaciones al personal ajeno o propio que realice cualquier tipo de obra en las proximidades. Se encuentra especificada en la ER.f1.024 “Cinta plástica para señalización y detección de cables de fibra óptica dieléctricos en instalaciones enterradas”.
Está constituida por una cinta de plástico transparente de 10 cm. de ancho y espesor de décimas de mm., que lleva en su interior un hilo de acero de 0’5 mm.de diámetro y tres tiras de plástico de color verde. Cada 170 cm. lleva la inscripción:
“PRECAUCIÓN CABLEADO DEBAJO”.
Las tiras de color verde están cortadas cada 170 cm., de forma que al ser enganchada la cinta señalizadora en labores de excavación, arado, etc., se corta la cinta plástica, saliendo al exterior las tiras verdes que indican presencia de cable.
El hilo de acero se utiliza para detectar su posición y por tanto localizar la traza del cable.
La cinta debe de tener una composición y un tratamiento que permita soportar las siguientes condiciones:
Sin pérdida de sus condiciones mecánicas.
De material insensible a microorganismos.
Resistente a la decoloración y a la variación de color.
Estable a las variaciones de temperatura.
Resistencia a la tracción de la cinta. Debe ser mayor de 300 N.
4.4.2 Materiales de construcción.
Como norma general, el hormigón utilizado cumplirá con la EHE, Instrucción de Hormigón Estructural vigente. En el momento de editar esta norma, la EHE es la aprobada por R.D. 1247/2008, del 18 de Julio.
El hormigón para uso estructural deberá ser fabricado en una central de fabricación de hormigón y cumplirá los requisitos indicados en el artículo 71.2 de la EHE. El control que se realizará en los elementos de hormigón construidos “in situ”
será indirecto, de acuerdo con el artículo 86.5.6.
El hormigón de uso no estructural deberá ser conforme con el Anejo 18 de la EHE.
Asimismo, se tendrán en cuenta las siguientes consideraciones:
4.4.2.1 CEMENTO
El cemento a emplear corresponderá a la clase resistente 32,5 o superior y satisfará las condiciones que se prescriben en la vigente instrucción para la recepción de cementos (en el momento de elaborar la edición de esta norma es la instrucción RC- 08).
Para hormigón en masa se podrá utilizar cualquiera de los cementos comunes que se definen en la Instrucción, excepto los tipos CEM II/A-Q, CEM II/BQ,CEM II/A-W, CEM II/B-W, CEM II/A-T, CEM II/B-T y CEMIII/C.
Para hormigón armado son adecuados todos los cementos comunes excepto los tipos CEM II/A-Q, CEM II/BQ,CEM II/A-W, CEM II/B-W, CEM II/A-T, CEM II/B-T, CEMIII/C y CEM V/B.
Para hormigón de uso no estructural son adecuados todos los cementos comunes.
El empleo de otro tipo de cemento cuando se quiera conseguir determinadas características en el hormigón, será sólo con carácter extraordinario y respondiendo a condiciones locales de la obra, debiendo ser, en todo caso, debidamente justificado.
4.4.2.2 AGUA
El agua utilizada, tanto para el amasado como para el curado del hormigón en obra, no debe contener ningún ingrediente dañino en cantidades tales que afecten a las propiedades del hormigón o a la protección de las armaduras frente a la corrosión. En general, podrán emplearse todas las aguas sancionadas como aceptables por la práctica.
Cuando no se posean antecedentes de su utilización o en caso de duda, por turbidez, olor o presunta salinidad, se analizará el agua y deberá cumplir lo dispuesto en el artículo 27 de la EHE.
4.4.2.3 ÁRIDOS
La naturaleza de los áridos y su preparación serán tales que permitan garantizar la adecuada resistencia y durabilidad del hormigón.
Como áridos para la fabricación del hormigón, podrán emplearse arenas y gravas existentes en yacimientos naturales, rocas machacadas y otros productos cuyo empleo se encuentre sancionado por la práctica o resulte aconsejable como consecuencia de estudios realizados en laboratorios.
Se prohíbe el empleo de áridos que contengan sulfuros oxidables.
4.4.2.4 ADITIVOS
En caso de su utilización se justificará que la sustancia agregada produce el efecto deseado sin perturbar excesivamente las restantes características del hormigón, ni representar peligro para las armaduras.
4.4.2.5 HORMIGÓN
Los materiales utilizados para la fabricación del hormigón estarán de acuerdo con las prescripciones incluidas en la EHE "Instrucción de hormigón estructural". La composición elegida para la preparación de las mezclas destinadas a la construcción de estructuras o elementos estructurales deberá estudiarse previamente, con el fin de asegurarse de que es capaz de proporcionar hormigones cuyas características mecánicas, reológicas y de durabilidad satisfagan las exigencias del proyecto. La resistencia de proyecto del hormigón no será inferior a 20 N/mm2 en hormigones en masa, ni a 25 N/mm2 en hormigones armados. Para los hormigones de uso no estructural no será inferior a 15 N/mm2.
L
os hormigones en masa y armados se tipificarán de acuerdo con el siguiente formato:T – R /C/TM/A
Dónde,
T Indicativo que será HA en el caso de hormigón armado, HM en el caso de hormigón en masa.
R Resistencia característica, en N/mm2
C Letra inicial del tipo de consistencia, tal y como se define en el artículo 31.5 de la EHE: se utilizará consistencia S-seca para elementos prefabricados y consistencia P-plástica para elementos construidos “in-situ”.
TM Tamaño máximo del árido en milímetros, definido en el artículo 28.2 de la EHE.
A Clase general de exposición del tipo de ambiente, de acuerdo con el artículo 8.2.1 de la EHE. En general, el tipo de ambiente al que están sometidos los elementos de las canalizaciones subterráneas en la clase IIa, que corresponde a clase normal y humedad alta.
Para los hormigones de uso no estructural la denominación será la siguiente:
HNE – 15 / C / TM, con los mismos significados anteriores.
El hormigón se debe depositar lo más cerca posible de su lugar de empleo, a una altura no mayor de 1 metro y a una velocidad tal que fluya en todas las direcciones sin segregación de materiales.
Para el hormigón armado todos los separadores y demás piezas auxiliares en contacto con el encofrado y las barras deben ser de un material resistente a la alcalinidad del hormigón y no deben inducir corrosión en las armaduras, debiendo cumplir lo indicado en el artículo 37.2.5. de la EHE.
No se tolerará la colocación de masas que acusen un principio de fraguado. El hormigón que ha endurecido parcialmente o ha sido contaminado por un material extraño debe ser rechazado.
La consistencia plástica tendrá un asiento entre 3 y 5 cm, con una tolerancia de
± 1 cm., y se medirá por el método de asentamiento de acuerdo con el artículo 31.5 de
la EHE. Esta consistencia es adecuada para compactado por vibrado normal. Para que el vibrado resulte eficaz debe hacerse por capas de espesor no mayor de 15 cm. Se debe prolongar junto a los fondos y paramentos de los encofrados y especialmente en los vértices y aristas sin que el compactador entre en contacto con ellos. En todo caso, la masa de hormigón colocado debe quedar uniforme y sin coqueras ni desigualdades, de lo cual es un buen exponente que tras la compactación refluya la pasta a la superficie y deje de salir aire.
No se debe hormigonar, en general, por debajo de 0º de temperatura ambiente o siempre que se prevea alcanzar esa temperatura dentro de las 48 horas siguientes.
Si a pesar de ello es imprescindible hormigonar en tiempo frío, se tomarán las siguientes precauciones para su puesta en obra:
a) Rápida puesta en obra de la masa.
b) Cubrir el hormigón colocado, al menos durante 72 horas, mediante papel, sacos, lonas, etc. y, sobre ello, una capa de arena o tierra seca.
c) La utilización de aditivos anticongelantes requerirá una autorización expresa. Nunca podrán utilizarse productos susceptibles de atacar a las armaduras, es especial los que contienen ión cloro.
En tiempo caluroso, una vez efectuada la colocación se protegerá del sol y especialmente del viento, para evitar que se deseque. Si la temperatura ambiente es superior a 40º o hay un viento excesivo se suspenderá el hormigonado, salvo que por autorización expresa previa, se adopten medidas especiales.
4.4.2.6 OTROS MATERIALES
Citamos aquí otros materiales de uso general, como los siguientes:
a) Maderas, tablas y tablones, para encofrados, entibaciones, calzos, protección de canalizaciones ajenas, almacenamientos, etc.
b) Planchas, pasarelas, vallas, banderolas y demás elementos de señalización de la obra.
Elementos auxiliares de todo tipo, recuperables o no, como cuerdas, cintillos, lonas, puntas de hierro, tornillería. etc., así como aquellos otros que por las características de la obra o necesidades de la misma pudieran hacer falta.
4.4.3 Detalles constructivos de la obra.
4.4.3.1 Zanjas: replanteo, calas de prueba, trazado, excavación, etc.
4.4.3.1.1 Replanteo.
De acuerdo con lo indicado en los planos se replanteará sobre el terreno el emplazamiento de la canalización y el resto de elementos que componen el proyecto, investigando los posibles impedimentos para realizar la construcción en los lugares previstos.
Si existiese dificultad grave se modificará el proyecto variando el trazado o el diseño de la canalización.
4.4.3.1.2 Calas de prueba.
Para investigar la posible existencia y situación de otros servicios se podrán utilizar equipos de detección de conductos enterrados. Para conocer con precisión la existencia o situación de canalizaciones o servicios de otras compañías se practicarán calas de prueba.
Estas calas se realizarán en:
Donde se hayan de construir cámaras de registro o arquetas.
En los puntos intermedios del trazado, con un mínimo de una y máximo de cuatro.
Las calas se realizarán de 70 cm de anchura como mínimo.
Una vez abiertas las calas y de no existir impedimento alguno para la
realización de la obra se comenzará la misma.
4.4.3.1.3 Trazado.
El trazado de la zanja se señalará sobre el terreno, procurándose que sea recto y si no se puede hacer así las curvas han de realizarse con el mayor radio de curvatura posible.
4.4.3.1.4 Excavación.
Los trabajos de rotura de pavimentos se efectuarán de acuerdo con las disposiciones expresas en el municipio de Fuentes de Ebro, Zaragoza, y demás organismos oficiales y solamente se levantará la superficie de pavimento estrictamente necesaria, presentando los bordes un perfil uniforme.
Las excavaciones se realizarán por medios mecánicos o manuales, según la importancia o el tipo de terreno.
4.4.3.1.5 Dimensiones.
La anchura mínima de la zanja para canalización con tubos rígidos de PVC es de 45 cm y la profundidad mínima de la misma será la suma de la altura del prisma de canalización y de 45 cm ó 60 cm según discurra por acera o calzada hasta la superficie vista del pavimento o nivel del terreno.
4.4.3.1.6 Separación con otros servicios: Paralelismos y cruces
Cuando exista un paralelismo o cruce de la canalización con otro servicio se mantendrán las siguientes distancias mínimas:
Con líneas eléctricas de Alta Tensión . . . 25 cm
Con líneas eléctricas de Baja Tensión . . . 20 cm
Con otros servicios. . . .30 cm
4.4.3.1.7 Señalización y balizamiento de obras.
Durante los trabajos se deberá adoptar la señalización conveniente tanto en vías urbanas como interurbanas, con el fin de evitar accidentes y molestias a los peatones, vehículos y personal de la obra.
4.4.3.2 Relleno de zanjas.
Se efectuará con tierras procedentes de la misma excavación siempre que permitan alcanzar el grado de compactación exigido en cada caso, o en su defecto con tierras compactables procedentes de préstamos o canteras.
Las operaciones a realizar para el relleno de la zanja son:
Vertido y extendido de tierras con la humedad adecuada por tongadas, procurando que el espesor sea inferior a 25 cm.
Compactación de cada tongada para obtener el grado de compactación que exija el organismo responsable de la estructura afectada por las excavaciones.
4.4.3.2.1 Reposición de pavimentos.
Se efectuará de acuerdo con las disposiciones que para cada caso dicten expresamente los municipios y demás organismos oficiales de quienes dependan los viales de que se trate. A falta de disposiciones concretas y como norma general se dejará el pavimento en las mismas condiciones que se encontró, tanto en su conjunto como en cada una de sus capas.
4.5 Tendido e instalación de la fibra óptica
Dentro de la instalación de cable de fibra óptica se agrupan un gran número de trabajos, relacionados con el tendido del cable de fibra óptica. El tendido del cable, el cual se puede realizar empleando distintos métodos, ha de ir precedido de diferentes tareas que tienen como finalidad, la de facilitar la instalación del cableado de F.O.. así como las labores de gestión y mantenimiento futuras.
Con carácter general, se tendrán en cuenta las siguientes acciones para la realización de los trabajos de instalación del cable de F/O:
Replanteos previos: El tendido, empalme y conexionado del cable requiere un estudio previo de cada uno de los tramos a tender para valorar y conocer las necesidades de los mismos. Los principales aspectos que hay que tener en cuenta son:
Método del tendido a utilizar en cada uno de los tramos.
Bobinas y/o retales seleccionados para cada tramo.
Material y maquinaria necesaria para el tendido de cable.
Equipo humano para la realización de los trabajos.
Medidas de seguridad y sistemas de señalización. Plan de Seguridad y Salud para la realización
de los trabajos si procede.
Metodología para la supervisión del tendido.
Medidas Medioambientales de aplicación a los trabajos.
Para el inicio de los trabajos se ha de disponer de todos los permisos y autorizaciones necesarias para la realización de los mismos, correspondientes a todas las autoridades y entidades implicadas. Se aplicará rigurosamente la normativa vigente aplicable en cada caso.
Todos los materiales suministrados cumplirán con las especificaciones definidas en el proyecto.
Una vez realizados los trabajos, se procederá a la limpieza y retirada de los restos de materiales y escombros ocasionados.
Durante su instalación no se debe exceder el índice de carga de tracción del cable utilizado, así como respetar el radio mínimo de curvatura, ya que sobrepasar los límites especificados puede ocasionar la rotura de la fibra y por tanto la pérdida de la señal en ese punto.
Es requisito indispensable al comienzo del tendido conocer las características del cable a emplear.
Hay que prestar especial atención a los empalmes y conectores por ser estos puntos donde se introduce mayores pérdidas.
4.5.1 Características generales
El procedimiento de tendido dependerá del tipo y disposición de la canalización, clasificándose en los siguientes:
1. Conductos vacíos. Se instalará primero un hilo-guía por el método neumático, procediéndose posteriormente al tendido del cable tirando por medio de un cabrestante automático, o bien, de forma manual para distancias pequeñas y justificadas.
2. Conductos ocupados. Se instalará primero un hilo-guía utilizando una varilla apropiada de forma manual en caso de riesgos para los otros cables.
4.5.2 Precauciones iniciales.
En las labores de tendido de cables fibra óptica se deben tomar una serie de precauciones iniciales que permitan desarrollar el proceso con las mayores garantías.
Todo el personal involucrado en la instalación del cable estará bien formado en el manejo de los equipos y materiales a emplear, así como en las tareas a realizar durante el proceso de tendido.
En los procesos de transporte, carga y descarga se empleará un camión con grúa que disponga de los materiales y herramientas necesarios para estas operaciones.
Debe realizarse un replanteo previo en el terreno comprobando la veracidad y exactitud del diseño en los planos, midiendo con una rueda las distancias entre arquetas o cámaras de registro.
Siempre que las longitudes de cable bobinado sean superiores a 500 metros, se elegirá un punto intermedio para realizar el tendido, de forma que la resistencia a la
tracción que presente el cable sea inferior al máximo permitido.
La bobina se colocará junto a la cámara/arqueta asignada, se suspenderá sobre gatos de forma que gire en el sentido indicado por el fabricante y saliendo el cable del carrete por la parte superior.
Se realizará el tendido hacia uno de los extremos y posteriormente se desenrollará el resto del carrete sobre el suelo en forma de lazos (comúnmente denominados “ochos”), por lo que hay que asegurarse anteriormente de que han sido eliminadas todas las piedras y otros elementos que puedan dañarlo y se procederá al tendido del cable por el otro extremo, cuidando que el cable no forme “cocas” o torsiones y que no se sobrepasa el radio mínimo de curvatura que suele ser de unos 20 cm.
Procedimiento de desenrolle de la bobina.
Cuando se desenrolle la bobina, el cable no deberá tocar el suelo, ni elementos próximos al tendido que pudiesen producirle daños de ningún tipo. No se debe liberar la punta del cable hasta el momento de iniciar el tendido.
Cuando se realice el tendido, el personal destinado junto al carrete observará el cable a medida que se desenrolle con el fin de detectar posibles anomalías del mismo.
Todo el material y equipos a utilizar serán inspeccionados previamente al tendido para verificar su estado.
Cualquier anomalía en los materiales o equipos así como en el cable, antes o durante el proceso de tendido serán comunicados inmediatamente al responsable del tendido.
Al instalar el cable de F.O. debe limitarse la carga de tracción con algún dispositivo mecánico o medirse la tensión mediante un dinamómetro donde se pueda visualizar el valor de tensión. El dinamómetro se colocará al extremo del cable por donde se tira.
4.5.3 Tendido del cable
El tendido del cable es la acción propia de desplegar el cable de fibra óptica entre los extremos a conectar. Existen diferentes procedimientos para realizar los tendidos, su uso dependerá de:
- Estado, tipo y dimensiones del ducto/conducto que forma el prisma de la canalización.
- Grado de ocupación.
- Distancia entre arquetas.
- Tipo de construcción del cable de fibra óptica.
- Entorno en el que se ha de realizar los trabajos.
4.5.3.1 Método manual distribuido
Esta técnica se denomina manual distribuida ya que la tracción es realizada manualmente. De este modo, la tensión total del tendido es distribuida independientemente por secciones de canalización entre arquetas de registro, esto es, en cada arqueta el operario sólo tiene que vencer la tensión generada por el peso del cable y el rozamiento de éste y el subconducto correspondiente a la sección de canalización comprendida entre la arqueta anterior y la suya.
Este método de tendido se utiliza cuando existen arquetas cercanas (menos de 200 m.) y la distancia del tendido no es superior a 2000m.
4.5.3.2 Tendido mediante cabestrante automático.
Para esta técnica es necesaria la utilización de un cabestrante automático con control de tensión. Se sitúa al final del tramo en cuestión y consiste en tirar de la fibra de forma automática, controlando la fuerza de tiro para evitar dañar el cable. Es necesario el uso de poleas para regular los radios de curvatura y la utilización de lubricantes para disminuir la fuerza de rozamiento de la cubierta del cable con la pared interior del conducto.
4.5.3.3 Instalación en arquetas
Al ser instalado el cable de F.O. en arquetas ya existentes donde el espacio se comparte con otros cables, es necesario marcar e identificar de forma visible el nuevo cable de fibra. A tal fin se proveerán marcas identificativas que se instalarán a lo largo del cable a intervalos regulares.
El cable puede quedar instalado directamente en el suelo o autosoportado mediante anclajes. El tipo de anclajes a utilizar dependerá del tipo de arqueta, de las condiciones ambientales (posibilidad de filtración de aguas tratadas químicamente, corrosivas, humedad, gases, incursiones de animales, etc.…) y del tipo de cable (diámetro, peso, etc.). El herraje utilizado no debe causar daño al cable ni por compresión ni por filo cortante a la cubierta exterior.
En las arquetas o cámaras de paso, el cable se situará procurando dar el máximo recorrido sin entorpecer la instalación de otros cables y elementos, fijándolos preferentemente con una grapa en el centro de la cara de apoyo. Si la distancia que el cable recorre sobre la pared de la arqueta es mayor de 40cm, se dispondrán dos grapas para su fijación.
En aquellas arquetas o cámaras en las que se haya determinado dejar una reserva de cable, ésta se situará en la pared prevista para ello, en forma de rollo, con cuatro grapas diametralmente opuestas para su fijación. Se procederá a dejar una coca de entre 3 y 5 m. (esta longitud depende del tamaño de arqueta y de las especificaciones del proyecto técnico) en las arquetas que se determinen y de la manera más holgada posible con un radio de curvatura no inferior al prescrito para
cada tipo de cable.
El cable ha de ser identificado en cada una de las arquetas, con la codificación aprobada a tal efecto.
Finalmente se procederá a la obturación de los conductos, comprobando posteriormente su correcta instalación.
Utebo, Diciembre 2017
El Ingeniero Técnico Telecomunicación
Pedro Jiménez Gallardo Colegiado nº 5.789
5 PLANOS
Planos
- Plano general trazado fibra óptica
- Planos detallados de la instalación del trazado de fibra óptica - Esquemas
F.O. 01: Situación y emplazamiento F.O. 02: Estado actual
F.O. 03: Estado reformado F.O. 04: Gráfico bobinas F.O.
F.O. 05: Repartidor bandeja ROM-00 ROM-01
F.O. 06: Detalle electricidad, canalización y
arquetas
6 PRESUPUESTO
INDICE
1.- PRECIOS DESCOMPUESTOS 2.- MEDICIONES Y PRESUPUESTO 3.- RESUMEN DEL PRESUPUESTO
CAPÍTULO 01 OBRA CIVIL
01.01 Ud ARQUETA 40x40cm
Suministro e instalación de arqueta prefabricada, de dimensiones exteriores 0,40x0,40x0,60 m, con ventanas para entrada de conductos, incluso excavación de zanja en terreno flojo, 10 cm. de hormigón de limpieza HM-20 N/mm2, embocadura de conductos, relleno de tierras lateralmente y transporte de sobrantes a vertedero, totalmen- te terminada y rematada.
U01AA007 1.000 Hr Oficial primera 14.55 14.55 U01AA010 1.000 Hr Peón especializado 13.60 13.60 M1T0B20 1.000 Ud Arqueta sección 40x40 cm 68.90 68.90 3 0.776 % Costes indirectos. (s/total) 1.00 0.78
______________________________
TOTAL PARTIDA ... 97.83 Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y SIETE EUROS con OCHENTA Y TRES CÉNTIMOS
01.02 Ud PASAMUROS
Pasamuros de 32mm a pared, para el paso de la fibra óptica desde el exterior del edificio al interior, incluido el se- llado posterior, rematado y pintado con el color de la sala en la zona de intervención, totalmente terminado.
U01AA007 0.100 Hr Oficial primera 14.55 1.46 U01AA011 0.200 Hr Peón suelto 13.50 2.70 3 0.345 % Costes indirectos. (s/total) 1.00 0.35 U01TA001 0.200 Hr Taladro 32mm a pared 21.00 4.20 U01TA002 0.400 ud Sellado y pintado de zona afectada. 17.00 6.80
______________________________
TOTAL PARTIDA ... 15.51 Asciende el precio total de la partida a la mencionada cantidad de QUINCE EUROS con CINCUENTA Y UN CÉNTIMOS
01.03 Ud GESTIÓN DE RESIDUOS
Gestión de residuos de obra. Incluido tasas y tramitaciones oficiales.
GR1 1.000 Ud Gestión de escombros 37.54 37.54 GR2 1.000 Ud Caracterización inicial y emisión de documento de aceptación 45.10 45.10 GR3 1.000 Ud Gestión administrativa de los documentos de control 6.02 6.02
______________________________
TOTAL PARTIDA ... 88.66 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y OCHO EUROS con SESENTA Y SEIS CÉNTIMOS
01.04 m CANALIZACIÓN PATIO RECINTO ESCOLAR
Canalización en zanja en el recinto escolar, de 0,40x0,90 m. para 2 conductos de PVC de 110 mm. de diámetro y obturadores necesarios, embebido en prisma de hormigón HM-20 de central de 8 cm. de recubrimiento superior e inferior y 10 cm. lateralmente, incluso excavación de tierras a máquina en terrenos flojos, tubo, hormigón, cuerda guía para cables y relleno de la capa superior con tierras procedentes de la excavación, en tongadas <25 cm., compactada al 95% del P.N., ejecutado según pliego de prescripciones técnicas particulares de la obra, incluso ro- tura y reposición de pavimento.
U01AA007 0.300 Hr Oficial primera 14.55 4.37 U01AA011 0.300 Hr Peón suelto 13.50 4.05 TO63 2.200 ud Tubería PVC 110 mm 1.55 3.41 D02HF001 0.192 M3 Excavación mecánicas zanjas 6.27 1.20 D02TA101 0.137 M3 Relleno tierra 2.65 0.36 REP 0.600 M2 Reposición pavimento 54.95 32.97 3 0.345 % Costes indirectos. (s/total) 1.00 0.35
______________________________
TOTAL PARTIDA ... 46.71 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y SEIS EUROS con SETENTA Y UN CÉNTIMOS
