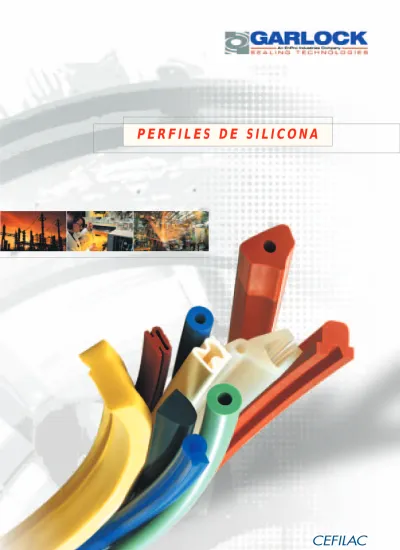

P E R F I L E S D E S I L I C O N A

Texto completo

(1)
(2)

En Garlock Sealing Technologies nos dedicamos a la fabricacióón de productos de estanqueidad industrial desde 1887.

Nuestro grupo de empresas se caracteriza por:

- una presencia directa en un gran numero de países, en especial Europa

- un contacto permanente con el mercado para atender y entender sus necesidades - un constante intercambio de información y experiencias entre nuestros diversos

departamentos de I+D

- un asesoramiento personalizado y efectivo por parte de nuestro equipo té cnico-comercial, siempre dispuesto a escuchar sus consultas.

E S T A N Q U E I D A D , E X P E R I E N C I A Y L I D E R A Z G O

Dentro de nuestra actividad en estanqueidad industrial, transformamos por extrusión, moldeo y vulcanización la mayoría de elastómeros existentes. Nos hemos especializado en el desarrollo y en la producción de perfiles y piezas técnicas en elastómero de silicona, por sus inigualadas prestaciones en cuanto a resitencia térmica, resistencia al ozono y al envejecimiento, capacidad de aislamiento eléctrico y a sus propiedades antiadherentes.

N U E S T R A E S P E C I A L I D A D , E L A S T O M E R O S D E S I L I C O N A

CEFIL'AIR®

Una junta hinchable concebida para asegurar la estanqueidad, la posición o la conexión entre partes o elementos que pueden ser abiertos o desconectados con frecuencia. Fabricada por vulcanización o moldeo, la junta CEFIL'AIR puede ser realizada en dimensiones de pocos milímetros hasta longitudes de varias decenas de metros.

PERFILES

Juntas extruídas en una extensa gama de elastómeros, con especial dedicación a las siliconas, donde disponemos de una importante variedad de formas y apariencias que permiten dar respuesta a las diferentes exigencias industriales:

aeronáutica, alta temperatura, alimentación, vapor, criogenia, ... PIEZAS MOLDEADAS

Juntas y piezas técnicas realizadas por moldeo (compresión, transferencia o inyección) siguiendo planos y especificaciones de materiales, y utilizando todo tipo de elastómeros, con producción desde prototipos hasta grandes series. P R I N C I P A L E S P R O D U C T O S

(3)

A P L I C A C I O N E S

• ESTANQUEIDAD DE PUERTAS : hornos, esterilizadores, autoclaves, secadores y armarios frigoríficos.

• MARCOS / ABERTURAS : vidrios planos, mirillas, planchas metálicas.

• ESTANQUEIDAD ENTRE ELEMENTOS MOVILES: juntas hinchables CEFIL'AIR® en aplicaciones donde el nivel de estanqueidad, la frecuencia y la velocidad de separación son factores determinantes.

• ESTANQUEIDAD ESTATICA O DINAMICA: juntas tóricas moldeadas o vulcanizadas, retenes. • ELECTRODOMESTICOS: perfiles de estanqueidad y de acabado.

• PANELES SOLARES: perfiles.

• AISLAMIENTO ELECTRICO: pasacables, perfiles, topes, piezas de conexión

• AISLAMIENTO DIELECTRICO: cintas auto-fusionantes, envolturas para cables eléctricos. • INDUSTRIAS PLASTICAS:

- Perfiles especiales y bandas sinfín para máquinas de soldar plasticos.

- Envolturas de cilindros de tracción de film plástico sometidos a bombardeos de HF (efecto corona) por la rugosidad necesaria para la impresion.

• INDUSTRIA ALIMENTARIA:

- Juntas "en contacto con alimentos" para contenedores de esterilización, tuneles de congelación. - Mangas de conexión para vehicular y descargar sólidos alimentarios pulverulentos.

• INDUSTRIAS MEDICAS Y PARA-MEDICAS: - Tubos traslucidos, tubos multivía para aparatos dentales. - Juntas para biberones, etc...

(4)

Observaciones La tabla siguiente muestra nuestra actual gama de fabricación. Por supuesto, esta lista no es limitante.

En efecto, la gran facilidad de adaptacion de las "Siliconas" nos permite definir una formulación específica para dar respuesta a problemáticas particulares y/o a condiciones especiales de uso.

En nuestro Laboratorio de Control de Calidad de Garlock France podemos elaborar unas especificaciones técnicas y formular un nuevo elastómero de Silicona que se adapte a los requisitos específicos de una aplicación.

• Posibilidad de realizar nuevas formas, colores, durezas y calidades bajo demanda.

• Al realizar su pedido, por favor especifique junto con la referencia del perfil, la dureza y el color requeridos. • Las características contenidas en la tabla siguiente estan basadas en ensayos de laboratorio, pero no pueden ser

consideradas como una responsabilidad contractual.

• Los valores facilitados se han obtenido en muestras moldeadas, una vez curadas.

Uso General 30 a 80 1,09 1,25 _ 65°C + 250°C _ 65°C + 315°C _ 65°C + 250°C _ 50°C + 225°C _ 50°C + 180°C _ 50°C + 200°C _ 50°C + 200°C _ 50°C + 200°C _ 50°C + 200°C _ 50°C + 200°C _ 50°C + 180°C _ 50°C + 200°C _ 110°C + 200°C Gris Rojo Gris Antracita Translucido Rojo ladrillo Gris Rojo Rojo Gris Rojo Rojo Negro Marron Azul Rojo Otros colores bajo pedido Otros colores bajo pedido PR para perfil CR para cordón Otros colores bajo pedido Otros colores bajo pedido Uso principal en esterilizadores Otros colores bajo pedido Uso aeronáutico y en contacto con hidrocarburos Otros colores bajo pedido Otros colores bajo pedido Otros colores bajo pedido 40 a 70 1,0 1,2 1,10 1,20 1,13 1,27 1,30 1,50 1,20 0,65 0,75 1,19 1,18 1,18 2,70 1,48 1,35 40 a 70 40 a 80 50 a 80 50 20 a 25 60 65 70 75 60 70 Alta temperatura Alimentación Resistente a aceites Construcción Autofusionante Celular Alta resistencia mecánica Bajo DRC Conductora Magnética Fluorada Baja temperatura Dureza

Shore A ± 5 Densidadg/cm3 Temperaturalímite °C Color

C 62 C 68 C 72 CM 61 25 C 63 LC C 65 M C 76 C 80 CF 61 C 73 Aplicaciones G A M A D E E L A S T O M E R O S

PRINCIPALES PROPIEDADES Y TIPOS DE MEZCLAS DE SILICONA Referencias

standard otros standard pedidobajo

C 66 60

C 61 THT 60

C 61 60

(5)

E J E M P L O S D E P E R F I L E S D E S I L I C O N A

P E R F I L E S D E S I L I C O N A D I S P O N I B L E S E N S T O C K + 3000 HILERAS EXISTENTES

Elija entre una gran variedad de colores y durezas. Posibilidad de realizar nuevas geometrías para aplicaciones particulares. Consúltenos..

ELIJA ENTRE

MAS DE

3000 PERFILES

40 REFERENCIAS

EN STOCK

EN SILICONA DE

ALTA TEMPERATURA

Y CELULAR

(6)

P E R F I L C O E X T R U I D O D E S I L I C O N A Y T E J I D O D E M O N E L C O M B I NA2 F U N C I O N E S 4,8 4,8 2 1

Aislamiento Eléctrico clase H. PROPIEDADES:

- Resistencia a la temperatura desde -50°C a +200°C

- Gran resistencia al envejecimiento, intemperie, productos químicos , ozono, agua. La junta de silicona auto-fusionante al entrar en contacto con sí misma se convierte en una masa compacta, homogénea e impermeable.

No contiene ningún adhesivo y sólo se vulcaniza en contacto consigo misma. La cinta auto-fusionante VFA ofrece un aislamiento multicapa , incrementándose la adhesión entre las mismas con el tiempo y con la temperatura ambiente.

CARACTERISTICAS:

- Tensión de rotura: 5 Mpa - Elongación a la rotura: 600% - Resistencia a la cizalladura: 20 kN/m - Tensión de perforación: 30 kV/mm - Adhesión ASTM D 1248-68: longitud desenrollada 3 cm

USOS:

- Aislamiento de deflectores, finales de cables, terminales eléctricos, empalmes, bobinados, material electronico

-Todo tipo de protecciones eléctricas exteriores en MT y AT - Laboratorios, industria naval, industria aeronáutica, etc.

C I N T A V F A C I N T A D E S I L I C O N A A U T O F U S I N A N T E TRAPEZOIDAL FORMA DE "T" "CANTOS REDONDEADOS " FORMA DE "L", et c... FORMA DE "U" "NOTA MUSICAL

Y, POR ENCIMA DE TODO,

LA CAPACIDAD DE DISEÑAR CON UD.

UN PERFIL ADECUADO

A SUS NECESIDADES

ESPECIFICAS

GRAN

VARIEDAD

DE GEOMETRIAS

EXISTENTES

1 - ESTANQUEIDAD: elastómero de silicona C69R20/50 (negro)

2 - CONDUCCION ELECTRICA: tejido de monel ❏ 4.8 x 2.4 mm (alambre Ø 0.1 mm)

Aplicaciones: Estanqueidad y proteccion contra las interferencias electromagneticas en

equipos o armarios eléctricos o electrónicos.

Se pueden tambien utilizar otros tipos de silicona y/o dimensiones, bajo demanda (contacte con nuestro departamento técnico).

(7)

NATURALEZA:

Manguito o coquilla aislante de sección circular, compuesto de una malla de fibra de vidrio trenzada y recubierta de silicona celular.

En la versión standard, el recubrimiento está realizado con una silicona de tipo celular CM61CR / 25, pero también puede fabricarse con otros tipos de silicona para cumplir con exigencias especiales (alta temperatura, resistencia a aceites, clasificación fuego/humos) UTILIZACION:

Este producto se usa generalmente para aislar térmicamente o proteger tubos, mangueras hidráulicas, guías de cables, cables de transmisión o tubos de fluídos térmicos.

EJEMPLOS:

• Aislamiento de tubos de combustible cerca de fuentes de calor. • Protección de cables eléctricos.

• Calorifugado de tubos en intercambiadores de calor. • Etc...

DIMENSIONES DISPONIBLES:

Los productos standard se fabrican con un diámetro interior mínimo Ø 8 mm y un diámetro exterior máximo Ø 45 mm. Dado que la malla trenzada interior es de 1 mm de espesor, el recubrimiento de silicona puede variar entre 2,5 y 15 mm, segun el grado de protección térmica requerido.

Las tolerancias aplicables son las definidas en la normativa NF F 00-456 (08/91): Espesor < 5 mm...+1/-0.5 ; 5≤ espesor < 10 mm...+1/-1 ; 10≤ espesor < 25 mm...+1.5/-1. M A N G U I T O A I S L A N T E : COMPOSITE DE FIBRA DE VIDRIO + SILICONA CELULAR

Los elastómeros son incompresibles en volumen. Por ello, un perfil debe montarse de forma que pueda extenderse lateralmente si queremos utilizar sus propiedades elásticas por completo. Sin embargo, como en muchos casos esto no es posible, se utilizan perfiles huecos o celulares. RELACION ENTRE LA PRESION APLICADA Y EXTENSION

Dependiendo de la extensión requerida, las tolerancias existentes y la fuerza compresiva, generalmente se consideran los siguientes tipos de juntas:

METODOS DE SUJECCION

1 - Perfil para mínima extensión y máxima fuerza compresiva 2 - Perfil para extensión corta y gran fuerza compresiva 3 - Perfil para larga extensión y fuerza compresiva media 4 - Perfil para extensión larga y fuerza compresiva débil 5 - Perfil para extensión media y fuerza compresiva débil 6 - Perfil con gran recorrido y fuerza compresiva mínima

7 - Perfil para encolar. Recomendado sólo si la junta no va a estar sometida a esfuerzos frecuentes e importantes y con la condición de que se obtenga una buena adhesión.

8 - Perfil clavado o grapado.

9 - Perfil para insertarse a presión o pegarse en una ranura. Es el sistema más común. 10 - Alojamiento en cola de milano.

11 - Perfil para alojarse en una guía. 12 - Perfil atornillado.

F U N C I O N A M I E N T O

1 2 3 4 5 6

(8)

P.

Guichard &

Associés 04 77 91 03 03

LA LINEA MAS COMPLETA DE

Garlock GmbH

Garlock Sealing Technologies Postfach 21 04 64 . Falkenweg 1 D-41468 Neuss

Tel. 49-21 31/34 9-0 Fax : 49-21 31/349-222 e-mail: mail@garlock.de

Garlock (Great Britain) Limited

Garlock Sealing Technologies Premier Way, Lowfields Business Park Elland, West Yorkshire HX5 9HF United Kingdom Tel. +44 (0)1422 313600 Fax : +44 (0)1422 313601 e-mail: enquiries@garlockgb.co.uk

Garlock Sealing Technologies

1666 Division Street Palmyra, New York 14522 Tel. 1-315/597-4811 Fax : 1-315/597-3339

Garlock France SAS

Garlock Sealing Technologies 90, rue de la Roche du Geai 42029 SAINT-ETIENNE Cédex 1 France Tél. 33-4 77 43 51 00 Fax : 33-4 77 43 51 51 e-mail: garlockfrance@garlock.com h t t p : / / w w w . g a r l o c k . e u . c o m DISTRIBUIDOR AUTORIZADO ET 516 E 4030 P L A N C H A S Y J U N T A S C O R T A D A S J U N T A S C O N V E N C I O N A L E S J U N T A S M E T A L I C A S E L A S T I C A S S I S T E M A S D E E S T A N Q U E I D A D Y C O N E X I O N E S J U N T A S Y A N I L L O S D E G R A F I T O E M P A Q U E T A D U R A S T R E N Z A D A S R E T E N E S L A B I A L E S D E P T F E Y J U N T A S T O R I C A S R E T E N E S K L O Z U R E C I E R R E S M E C A N I C O S G P A – G U L L I V E R - K L O Z U R E J U N T A S H I N C H A B L E S Y P E R F I L E R I A E N E L A S T O M E R O S J U N T A S H I D R A U L I C A S Y N E U M A T I C A s O T R O S P R O D U C T O S D E E S T A N Q U E I D A D S E R V I C I O S O N S I T E ( P R O G R A M A P R E S T )
