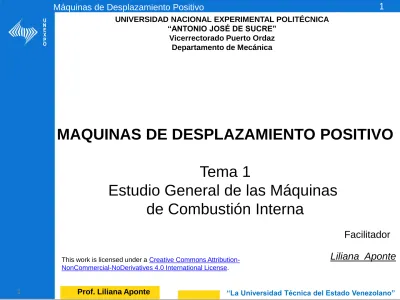

Máquinas de Desplazamiento Positivo 1 UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA
“ANTONIO JOSÉ DE SUCRE” Vicerrectorado Puerto Ordaz
Departamento de Mecánica
MAQUINAS DE DESPLAZAMIENTO POSITIVO
Tema 1
Estudio General de las Máquinas
de Combustión Interna
Facilitador
Liliana Aponte
Máquinas de Desplazamiento Positivo 2
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
1
• Introducción
2
• Competencias
3
• Unidad 1. Estudio General de los Motores de Combustión
interna
• 1.1. Características generales de las máquinas de fluido. • 1.2 Definición de máquinas de desplazamiento positivo.
Diferencia entre las máquinas de desplazamiento positivo y las Turbomáquinas
• 1.,3 Concepto general y desarrollo de las máquinas
térmicas.
4
• Referencias
5
• Actividades a realizar
6
• Autoevaluación
Máquinas de Desplazamiento Positivo 3
1
• Introducción
Introd
ucc
ión
Máquinas de Desplazamiento Positivo 4
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
2
• Competencias
4
Comp
ete
nci
as
•
Conoce la clasificación general de las máquinas
•
Identifica las características de las Máquinas de
desplazamiento Positivo.
Máquinas de Desplazamiento Positivo 5
DEFINICIÓN DE UNA MAQUINA
Máquinas de Desplazamiento Positivo 6
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
CLASIFICACIÓN DE LAS MAQUINAS
Hidráulicas
Maquinas de Fluido
Térmicas
LAS PODEMOS
CLASIFICAR EN
:
Maquinas Herramientas
Máquinas de Desplazamiento Positivo 7
CLASIFICACIÓN DE LAS MAQUINAS
DE FLUIDOS
Turbomáquinas Generadoras
Motoras
HIDRAULICAS
ρ=c Desplazamiento positivo Generadoras Motoras
SE CLASIFICAN
EN:
Alternativas Combustión Interna
TERMICAS Rotativas
ρ≠c
Máquinas de Desplazamiento Positivo 8
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
CLASIFICACIÓN DE LAS MAQUINAS
DE FLUIDOS
Una máquina hidráulica es una variedad de máquina de fluidos que para su funcionamiento se vale de las propiedades de un fluido incompresible o que se comporta como tal, debido a que su densidad en el interior del sistema no sufre variaciones importantes.
Se clasifican en dos grandes grupos
Las Maquinas de Desplazamiento Positivo
«El movimiento del desplazamiento positivo” consiste en el
movimiento de un fluido causado por la disminución del volumen de una cámara»
También son llamadas volumétricas , en ellas el órgano
intercambiador de energía cede energía al fluido o el fluido a él en forma de energía de presión creada por la variación de volumen.
Los cambios en la dirección y el valor absoluto de la velocidad del fluido no juegan un papel esencial.
Máquinas de Desplazamiento Positivo 9
Máquinas de Desplazamiento Positivo
Máquinas de Desplazamiento Positivo 10
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
Turbomáquinas
Una turbomáquina es una máquina cuyo elemento principal es un
rodete (rotor giratorio) a través del cual pasa un fluido de forma
continua, cambiando éste su cantidad de movimiento por acción de la máquina.
También son llamadas «máquinas de corriente» y el valor absoluto de la velocidad del fluido juegan un papel esencial.
Máquinas de Desplazamiento Positivo 11
CLASIFICACIÓN DE LAS MAQUINAS
DE FLUIDOS
Una máquina térmica es un dispositivo que, operando de forma
cíclica, toma de calor de un foco caliente, realiza un cierto trabajo (parte del cual se emplea en hacer funcionar la propia máquina) y entrega calor de desecho a un foco frío, normalmente el ambiente.
En una máquina térmica, la compresibilidad del fluido no es despreciable y es necesario considerar su influencia en la
Máquinas de Desplazamiento Positivo 12
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano” 12
MAQUINAS TÉRMICAS
DE COMBUSTION EXTERNA
ENTRADA NETO t
Q
W
De combustión externa : el combustible se quema fuera del motor. Ejemplo: una máquina de vapor, central térmica, etc.
CENTRAL
Máquinas de Desplazamiento Positivo 13
MAQUINAS TÉRMICAS
DE COMBUSTION INTERNA
ALTERNATIVOS ROTATIVOS
Un motor de combustión interna o motor de explosión es un tipo de máquina que obtiene energía mecánica directamente de la energía
química de un combustible que arde dentro de la cámara de combustión. El nombre se debe a que dicha combustión se produce dentro de la
propia máquina, a diferencia de, por ejemplo, la máquina de vapor.
Máquinas de Desplazamiento Positivo 14
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
GRACIAS POR SU ATENCION
14
Máquinas de Desplazamiento Positivo 15
4
• Referencias
• GIACOSA DANTE, Motores Endotermicos. Editorial Omega S. A. Barcelona año 2000
• ARIAS-PAZ. Manual del Automòvil. 53ª Ediciòn 1.999
• ED. MAY. Manual de Inyecciòn de Combustible. Editorial Ceac. S. A. Barcelona España. 2004
• ED. MAY, Motores Diesel. Teoria, mantenimiento y reparación. Editorial Mc Graw Hill 2001
• WILLIAN H. CROUSE, Mecánica del Automóvil, Marcombo Boixareu Editores, Barcelona España, 2001
• VIEJO ZUBICARAY MANUEL, Bombas, Teoría, Diseño y Aplicaciones, 2003
Referen
cia
Máquinas de Desplazamiento Positivo 16
Prof. Liliana Aponte “La Universidad Técnica del Estado Venezolano”
5
• Actividades a Realizar
16
Activ
ida
des
a Rea
liz
