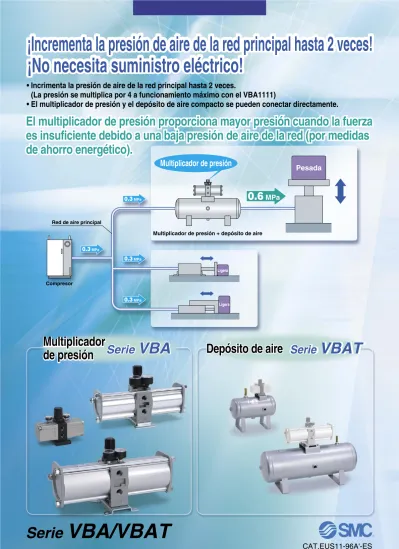

Incrementa la presión de aire de la red principal hasta 2 veces! No necesita suministro eléctrico!

(1)

0.3 MPa 0.3 MPa 0.3 MPa

0.3 MPa

0.6 MPa

Multiplicador de presión + depósito de aire

Pesada

Ligera

Multiplicador de presión

Compresor

Red de aire principal

• Incrimenta la presión de aire de la red principal hasta 2 veces.

(La presión se multiplica por 4 a funcionamiento máximo con el VBA1111)

• El multiplicador de presión y el depósito de aire compacto se pueden conectar directamente.

El multiplicador de presión proporciona mayor presión cuando la fuerza

es insuficiente debido a una baja presión de aire de la red (por medidas

de ahorro energético).

El multiplicador de presión proporciona mayor presión cuando la fuerza

es insuficiente debido a una baja presión de aire de la red (por medidas

de ahorro energético).

Multiplicador

de presión

Multiplicador

de presión

Serie

VBA

Depósito de aire

Serie

VBAT

¡Incrementa la presión de aire de la red principal hasta 2 veces!

¡No necesita suministro eléctrico!

¡Incrementa la presión de aire de la red principal hasta 2 veces!

¡No necesita suministro eléctrico!

(2)

Pág. 1



Vida del producto mejorada:

El doble

que el modelo convencional

• Estructura flotante del vástago (PAT. PEND) • Ranura de retención de grasa



Reducido ruido:

13 dB (A) o menos

en comparación con el modelo

convencional

• Reducido ruido metálico gracias al amortiguador en la pieza de la válvula de conmutación que sufre el impacto

• Reducido ruido de escape gracias a un silenciador de alta reducción de ruido



Mejorada fiabilidad: Filtro de malla integrado en la conexión de ENTRADA

• Evita un fallo de funcionamiento debido a las partículas externas



Anti-condensación: Tubo de entrada de aire integrado en el tubo principal

• Evita la condensación en el tubo de entrada de aire al refrigerar el aire de escape expandido. Tubo cilindro Guía de tirante Tubo de entrada de aire Estructura flotante Ranura de retención de grasa

Filtro de malla integrado

Un depósito de aire de pequeña capacidad al que puede conectarse directamente un multiplicador de presión, o

que puede utilizarse de forma independiente como depósito. Dado que las leyes sobre recipientes a presión varían

de un país a otro, confirme el uso de los siguientes VBAT en países no pertenecientes al mercado europeo.

Especificaciones

Capacidad del depósito (l) Presión máx. de trabajo (MPa) Material Modelo VBAT10A 10 2.0 VBAT20A 20 SS400 VBAT38A 38 1.0

Multiplicador de presión

Serie

VBA

Pág. 9

Depósito de aire

Serie

VBAT

Serie

VBA

Índice de incremento de presión: de 2 a 4 veces Rango de presión de regulación: 0.2 a 2 MPa

1110 1111 Presión de trabajo: 0.5 MPa Diámetro: ø100 Salida ≈ 3850 N Presión de trabajo: 0.8 MPa Diámetro: ø80 Salida ≈ 4000 N Fuerza de salida equivalente P2 P1 Tiempo reducido

Sin válvula antirretorno

Tiempo t (s)

Presión de salida (MPa)

P2 P1 0 0.5 MPa ø100 ENTRADA 0.5 MPa E ø80 SALIDA 0.8 MPa <Línea general

(baja presión)> <Aplicación/lugar en el quese necesita alta presión>

Red de aire principal

<Presión de alimentación>

: Depósito de aire VBA

VBA

VBA VBA (aumento de presión en dos pasos)

Multiplicador de presión para ahorro de coste y energía en una empresa

Cuando un determinado equipo requiere una presión superior a la presión existente en la red.

Protección de equipos contra fluctuaciones de presión.

Cuando al actuador le falta fuerza de salida por algún motivo, pero no es posible sustituirlo por un cilindro de mayor diámetro debido a problemas de espacio.

Cuando, a pesar de las diversas condiciones de presión del usuario final, ha de instalarse un equipo capaz de alcanzar una elevada fuerza de salida.

Cuando se necesite un cilindro de pequeñas dimensiones pero con suficiente fuerza, a fin de conseguir una unidad motriz compacta.

Cuando se deba aumentar la presión hidráulica de una unidad hidroneumática.

Cuando se deba incrementar la presión en ambientes explosivos. La variación de presión a la salida puede regularse a distancia con el multiplicador de tipo pilotado.

Cuando se deba multiplicar la presión de una cámara del cilindro. Cuando se debe llenar un depósito a una presión elevada en un corto período de tiempo.

Inicialmente, la presión de entrada (P1) pasa a través de la válvula antirretorno, llena P2, y hasta que P1 = P2.

Ejemplo de diagrama de circuito

(3)

Pág. 1



Vida del producto mejorada:

El doble

que el modelo convencional

• Estructura flotante del vástago (PAT. PEND) • Ranura de retención de grasa



Reducido ruido:

13 dB (A) o menos

en comparación con el modelo

convencional

• Reducido ruido metálico gracias al amortiguador en la pieza de la válvula de conmutación que sufre el impacto

• Reducido ruido de escape gracias a un silenciador de alta reducción de ruido



Mejorada fiabilidad: Filtro de malla integrado en la conexión de ENTRADA

• Evita un fallo de funcionamiento debido a las partículas externas



Anti-condensación: Tubo de entrada de aire integrado en el tubo principal

• Evita la condensación en el tubo de entrada de aire al refrigerar el aire de escape expandido. Tubo cilindro Guía de tirante Tubo de entrada de aire Estructura flotante Ranura de retención de grasa

Filtro de malla integrado

Un depósito de aire de pequeña capacidad al que puede conectarse directamente un multiplicador de presión, o

que puede utilizarse de forma independiente como depósito. Dado que las leyes sobre recipientes a presión varían

de un país a otro, confirme el uso de los siguientes VBAT en países no pertenecientes al mercado europeo.

Especificaciones

Capacidad del depósito (l) Presión máx. de trabajo (MPa) Material Modelo VBAT10A 10 2.0 VBAT20A 20 SS400 VBAT38A 38 1.0

Multiplicador de presión

Serie

VBA

Pág. 9

Depósito de aire

Serie

VBAT

Serie

VBA

Índice de incremento de presión: de 2 a 4 veces Rango de presión de regulación: 0.2 a 2 MPa

1110 1111 Presión de trabajo: 0.5 MPa Diámetro: ø100 Salida ≈ 3850 N Presión de trabajo: 0.8 MPa Diámetro: ø80 Salida ≈ 4000 N Fuerza de salida equivalente P2 P1 Tiempo reducido

Sin válvula antirretorno

Tiempo t (s)

P2 P1 0 0.5 MPa ø100 ENTRADA 0.5 MPa E ø80 SALIDA 0.8 MPa <Línea general

(baja presión)> <Aplicación/lugar en el quese necesita alta presión>

Red de aire principal

<Presión de alimentación>

: Depósito de aire VBA

VBA

VBA VBA (aumento de presión en dos pasos)

Multiplicador de presión para ahorro de coste y energía en una empresa

Cuando un determinado equipo requiere una presión superior a la presión existente en la red.

Protección de equipos contra fluctuaciones de presión.

Cuando al actuador le falta fuerza de salida por algún motivo, pero no es posible sustituirlo por un cilindro de mayor diámetro debido a problemas de espacio.

Cuando, a pesar de las diversas condiciones de presión del usuario final, ha de instalarse un equipo capaz de alcanzar una elevada fuerza de salida.

Cuando se necesite un cilindro de pequeñas dimensiones pero con suficiente fuerza, a fin de conseguir una unidad motriz compacta.

Cuando se deba aumentar la presión hidráulica de una unidad hidroneumática.

Cuando se deba incrementar la presión en ambientes explosivos. La variación de presión a la salida puede regularse a distancia con el multiplicador de tipo pilotado.

Cuando se deba multiplicar la presión de una cámara del cilindro. Cuando se debe llenar un depósito a una presión elevada en un corto período de tiempo.

Inicialmente, la presión de entrada (P1) pasa a través de la válvula antirretorno, llena P2, y hasta que P1 = P2.

Ejemplo de diagrama de circuito

(4)

Tamaño de conexión 03 04 3/8 1/2 Conexión VBA2A VBA4A Serie aplicable Símbolo Tipo de rosca Rc G NPT NPTF Tipo de rosca Símbolo — F N T Opción Ninguna Manómetro Silenciador

Silenciador de alta reducción de ruido Manómetro, silenciador

Manómetro, silenciador de alta reducción de ruido

Opción Símbolo — G N S GN GS 3/8, Modelo de accionamiento manual

1/2, Modelo de accionamiento manual 3/8, Modelo de accionamiento pilotado 1/2, Modelo de accionamiento pilotado 1/2, Presión máx. de trabajo 1.6 MPa

Tamaño del cuerpo

20A 40A 22A 42A 43A

Nota) Índice de incremento de presión: 2 veces

Nota) Sólo para el tipo de rosca NPT, NPTF. Este producto está destinado exclusivamente al mercado extranjero de acuerdo con la nueva Ley de Medida. (Para el uso en Japón se suministra el modelo con unidades SI.)

Especificaciones Estándar

Unidades del indicador para placa de identificación y manómetro: psi

Semi-estándar Símbolo — ZNota) VBA20A-03 VBA40A-04

VBA

111 0

02 GN

Forma de pedido

1/4

111

2 veces 4 veces

Índice de aumento de presión

0 1 Tamaño de conexión 02 1/4 Conexión Símbolo Especificaciones Ejecuciones especiales Símbolo — 20 56

Nota) Véase la página 11.

Tipo de rosca Rc G NPT NPTF Tipo de rosca Símbolo — F N T

Multiplicador de presión

Serie

VBA

Opción Opción Símbolo — G N GN

VBA

40A

04

Nota) Presión: 2 MPa

Especificaciones Ejecuciones especiales Símbolo — 20 56

Nota) Véase la página 11. Estándar

Exenta de cobre y flúor

Directiva CE para ambientes explosivos (ATEX): Categoría 3GD Ninguna Manómetro Silenciador Manómetro, silenciador Estándar

Directiva CE para ambientes explosivos (ATEX): Categoría 3GD

Serie

VBA

20A

_40A

Serie

VBA

1110

₁₁₁₁

VBA1110-02 VBA1110-02

GN

Características técnicas estándares

Productos relacionados / Referencia

Opciones / Referencia

Símbolo Depósito de aire Descripción Modelo Separador de neblina Desoleador Para VBA1110-02

Para VBA1110-02 Para Para VBA20A-03VBA22A-03

VBAT05A VBAT10A VBAT10A VBAT20A VBAT38A VBAT20A VBAT38A AM250-02 AMC350-03 AM450-04, 06 AMC350-04 AM550-06, 10 AMC350-05 Para VBA40A-04 Para VBA42A-04

Nota 1) Si la presión de SALIDA es superior a la presión de ajuste en el regulador, el exceso de presión saldrá por la parte posterior del pomo regulador. Nota 2) Consulte con SMC para obtener los detalles sobre el modelo de accionamiento pilotado (VBA22A-03, VBA42A-04) y el modelo de 1.6 MPa (VBA43A-04). Nota 3) Caudal en la ENTRADA = SALIDA = 0.5 MPa. La presión varía en función de las condiciones de trabajo. Consulte las "Curvas de caudal" en las páginas 3 y 4.

Modelo

Fluido

Índice de aumento de presión Mecanismo de regulación de la presión Caudal máx. Nota 3) ₍_l_{/min (ANR))}

Rango de presión de ajuste (MPa) Presión máx. de alimentación (MPa) Presión de prueba (MPa)

Temperatura ambiente y de fluido (°C) Instalación

Lubricación

Peso (kg)

Tamaño de conexión (ENTRADA, SALIDA, ESC.: 3 vías) Tamaño de conexión del manómetro (ENTRADA, SALIDA: 2 vías)

VBA1110-02 VBA20A-03 VBA40A-04 VBA22A-03 VBA42A-04 VBA1110-02 VBA43A-04

Aire comprimido

0.1 a 1.0

2 a 50 (sin congelación) Horizontal Grasa (sin lubricación) 2 veces 200 0.2 a 2.0 3 1/4 1/16 0.85 1000 0.2 a 1.0 1.5 1.5 0.2 a 1.0 1900 1000 1900 60 0.2 a 2.0 1600 0.2 a 1.6 2 a 4 veces

Accionamiento manual con mecanismo de alivio Nota 1)

Accionamiento manual con mecanismo de alivio Nota 1) _{Accionamiento pilotado}Nota 2)

2 veces 3/8 1/8 3.9 1/2 1/8 3/8 1/8 1/2 1/8 8.6 3.9 8.6 3 1/4 1/16 0.98 2.4 1/2 1/8 8.6

Nota 1) En el caso de la opción GN, se incluyen dos manómetros y un silenciador.

Nota 2) KT-VBA22A-7 y KT-VBA43A-7 son manómetros con racores (Pida dos unidades cuando los utilice con ENTRADA y SALIDA).

Manómetro, silenciador (cuando el tipo de rosca es Rc o F).

Modelo Descripción

Manómetro Silenciador

Silenciador de alta reducción de ruido G N S VBA43A-04 VBA43A-F04 VBA1111-02 VBA1111-F02 VBA42A-04 VBA42A-F04 VBA22A-03 VBA22A-F03 VBA40A-04 VBA40A-F04 VBA20A-03 VBA20A-F03 VBA1110-02 VBA1110-F02 G27-20-R1 AN200-02 — G36-10-01 AN300-03 ANA1-03 AN400-04 ANA1-04 KT-VBA22A-7 AN300-03 ANA1-03 G36-10-01 AN400-04 ANA1-04 G27-20-R1 AN200-02 — KT-VBA43A-7 AN400-04 ANA1-04

Nota 1) En el caso de la opción GN, se incluyen dos manómetros y un silenciador como accesorios.

Nota 2) KT-VBA22A-7N, KT-VBA43A-7N, KT-VBA22A-8N y KT-VBA43A-8N son manómetros con racores (Pida dos unidades cuando los utilice con ENTRADA y SALIDA). Nota 3) Unidad de indicación para manómetro: psi

Nota 4) Unidad de indicación para manómetro: psi y MPa

Manómetro, silenciador (cuando el tipo de rosca es N o T).

Modelo Descripción Manómetro (∗ Sin símbolo) G N S ∗VBA1110-N02 ∗VBA1110-T02 (∗ indica ”N“) VBA20A-N03∗ VBA20A-T03∗ (∗ indica ”-Z“) VBA40A-N04∗ VBA40A-T04∗ (∗ indica ”-Z“) VBA22A-N03∗ VBA22A-T03∗ (∗ indica ”-Z“) VBA42A-N04∗ VBA42A-T04∗ (∗ indica ”-Z“) ∗VBA1111-N02 ∗VBA1111-T02 (∗ indica ”N“) VBA43A-N04∗ VBA43A-T04∗ (∗ indica ”-Z“) G27-20-R1 G36-10-N01 AN300-N03 AN400-N04 ANA1-N03 ANA1-N04 — — KT-VBA22A-7N G36-10-01 G27-20-R1 KT-VBA43A-7N Manómetro

(∗ indica ”-Z“) Nota 3) — G36-P10-N01 KT-VBA22A-8N G36-10-N01 — KT-VBA43A-8N

Manómetro

(∗ indica ”N“) Nota 4) G27-20-R1-X214 — — G27-20-R1-X214 —

Silenciador AN200-N02 AN300-N03 AN400-N04 AN200-N02 AN400-N04 Silenciador de alta

reducción de ruido — ANA1-N03 ANA1-N04 — ANA1-N04

(Rc)

Nota) Consulte el catálogo de SMC "Best Pneumatics" Vol.14 para el depósito de aire y el separador de neblina y el catálogo Vol.5 para el desoleador.
