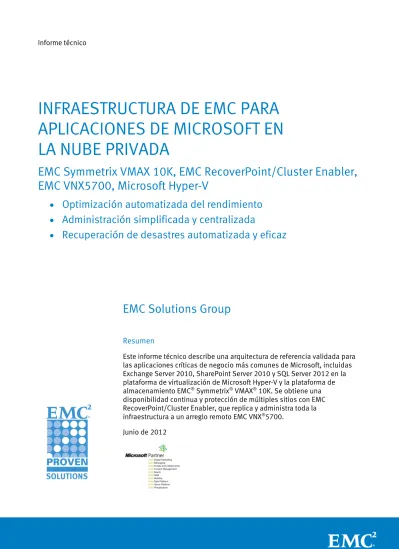

INFRAESTRUCTURA DE EMC PARA APLICACIONES DE MICROSOFT EN LA NUBE PRIVADA

(1)

Informe técnico

EMC Solutions Group

Resumen

Este informe técnico describe una arquitectura de referencia validada para las aplicaciones críticas de negocio más comunes de Microsoft, incluidas Exchange Server 2010, SharePoint Server 2010 y SQL Server 2012 en la plataforma de virtualización de Microsoft Hyper-V y la plataforma de almacenamiento EMC®_Symmetrix®_VMAX®_{10K. Se obtiene una} disponibilidad continua y protección de múltiples sitios con EMC RecoverPoint/Cluster Enabler, que replica y administra toda la infraestructura a un arreglo remoto EMC VNX®_5700.

Junio de 2012

INFRAESTRUCTURA DE EMC PARA

APLICACIONES DE MICROSOFT EN

LA NUBE PRIVADA

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler,

EMC VNX5700, Microsoft Hyper-V

• Optimización automatizada del rendimiento

• Administración simplificada y centralizada

(2)

EMC considera que la información de esta publicación es precisa en el momento de su publicación. La información está sujeta a cambios sin previo aviso. La información contenida en esta publicación se proporciona “tal como está”. EMC Corporation no se hace responsable ni ofrece garantía de ningún tipo con respecto a la información de esta publicación y específicamente renuncia a toda garantía implícita de comerciabilidad o capacidad para un propósito determinado.

El uso, la copia y la distribución de cualquier software de EMC descrito en esta publicación requieren una licencia de software correspondiente.

Para obtener una lista actualizada de nombres de productos de EMC, consulte las marcas comerciales de EMC Corporation en EMC.com (visite el sitio web de su país correspondiente).

Todas las marcas comerciales incluidas/utilizadas en este documento pertenecen a sus respectivos propietarios.

(3)

3 Infraestructura de EMC para aplicaciones de Microsoft en la nube privada

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V

Tabla de contenido

Resumen ... 6

Caso de negocios ... 6

Descripción general de la solución ... 6

Resultados clave ... 7

Introducción ... 8

Propósito ... 8

Alcance ... 8

Público al que va dirigido ... 8

Término... 9

Descripción general de la tecnología ... 10

Descripción general ... 10

EMC Symmetrix VMAX 10K ... 10

EMC VNX5700 ... 11

EMC RecoverPoint ... 11

EMC Cluster Enabler ... 11

EMC Storage Integrator ... 11

Microsoft Windows Server 2008 R2 con Hyper-V ... 12

Microsoft System Center Virtual Machine Manager ... 12

Microsoft System Center Operations Manager ... 12

Arquitectura y configuración de la solución ... 13

Descripción general de la configuración ... 13

Arquitectura de soluciones ... 13

Recursos de hardware ... 14

Recursos de software ... 14

Configuración y diseño de aplicaciones ... 15

Exchange Server 2010 ... 15

Requisitos de usuario para Exchange Server 2010 ... 15

Diseño de componentes básicos de Exchange Server 2010 ... 15

Diseño de DAG de Exchange Server 2010 ... 16

Diseño de la máquina virtual de Hyper-V para Exchange Server 2010 ... 17

SharePoint Server 2010 ... 18

Requisitos de usuario de SharePoint Server 2010 ... 18

Diseño de componentes y granja de SharePoint Server 2010 ... 18

Diseño de la máquina virtual de Hyper-V para SharePoint Server 2010 ... 19

SQL Server 2012 ... 21

Requisitos de usuario de SQL Server 2012 ... 21

(4)

Cluster de Hyper-V ... 22

Diseño de almacenamiento de FAST VP ... 24

Symmetrix FAST VP ... 24

Reglas de diseño de almacenamiento VMAX 10K y FAST VP ... 25

Configuración de FAST VP en esta solución ... 25

Configuración y diseño de administración del sistema ... 27

SCVMM 2008 R2 ... 27

ESI ... 28

SCOM 2007 R2 ... 29

Diseño y configuración de RecoverPoint/CE ... 30

Preparación de VMAX 10K para RecoverPoint/CE ... 30

Configuración de RecoverPoint CRR ... 31

Dimensionamiento del registro de RecoverPoint ... 31

Configuración de EMC Cluster Enabler ... 32

Preparación del cluster de Hyper-V para la recuperación de desastres ... 36

Metodología de prueba: ... 38

Microsoft Exchange Load Generator ... 38

Tipo de carga TPC-E de SQL Server ... 38

Microsoft SharePoint 2010 VSTS— tipo de carga personalizada generada ... 38

Cómo se crearon los documentos de ejemplo ... 38

Mecanismo de prueba y cliente de prueba VSTS ... 39

Perfiles de usuario de SharePoint ... 39

Resultados de la prueba de rendimiento de FAST VP ... 40

Objetivos de la prueba ... 40

Escenarios de prueba ... 40

Servidores raíz de Hyper-V ... 40

Exchange Server 2010 ... 41

SharePoint Server 2010 ... 42

SQL Server 2012 ... 44

Almacenamiento de VMAX 10K ... 46

Impacto de la replicación de RecoverPoint ... 47

Rendimiento de la aplicación con la replicación de RecoverPoint ... 47

Rendimiento de RecoverPoint con una latencia de 25 ms ... 50

(5)

Resultados de la prueba de failover y recuperación de desastres ... 55

Failover planeado ... 55

Tiempo de la migración activa de la máquina virtual ... 55

Impacto de la migración activa en SharePoint ... 56

Recuperación de desastres del sitio ... 56

Tiempo de recuperación de desastres del sitio ... 57

Impacto de la recuperación de desastres del sitio en SharePoint ... 57

Conclusiones ... 59

Resumen ... 59

Conclusiones ... 59

Referencias ... 60

Informes técnicos ... 60

Documentación de los productos ... 60

(6)

Resumen

La integración de las tecnologías de Microsoft y EMC permite que las organizaciones implementen nubes privadas con mayor facilidad y seguridad. Entre los beneficios del aprovechamiento de las herramientas de administración y virtualización de Microsoft, combinadas con las tecnologías de almacenamiento sólidas, eficaces y seguras de EMC, se incluyen los siguientes:

• Implementación más rápida

 Orientación en la implementación y arquitectura de punto a punto _{Planificación de la infraestructura optimizada debido a la capacidad}

predefinida

_{Mejoras en la funcionalidad y automatización mediante un amplio} conocimiento de la infraestructura

_{Administración integrada para la implementación de la infraestructura} y de máquinas virtuales

• Mayor disponibilidad

 Protección de la infraestructura de punto a punto, desde los ejes rotativos hasta las placas de almacenamiento en caché y la instancia de base de datos

 Disponibilidad automatizada dentro de un sitio o entre sitios con componentes de infraestructura distintos por medio de tecnologías de replicación avanzadas de EMC

• Reducción de riesgos

 Interoperabilidad comprobada y de punto a punto de cómputo, almacenamiento y red

 Soluciones predefinidas listas para usar basadas en una arquitectura de nube común que ya se probó y se validó

 Alto nivel de disponibilidad de servicio mediante el balanceo de carga automatizado

• Menor costo total de propiedad

_{Una plataforma con optimización de costos y una solución que no} depende de software para la integración de un sistema de rack _{Almacenamiento en niveles rentable y totalmente automatizado}  Alto rendimiento y escalabilidad con el sistema operativo Windows

Server 2008 R2, las ediciones de plataforma avanzadas de la tecnología Hyper-V y el arreglo de almacenamiento EMC®_Symmetrix®_VMAX® _10K Esta solución muestra la plataforma EMC Symmetrix VMAX 10K como un arreglo de almacenamiento seguro y viable para realizar mantenimiento a un tipo de carga combinada de las aplicaciones de Microsoft, como:

• Exchange Server 2010 para mensajería • SharePoint Server 2010 para colaboración

• SQL Server 2012 como la base de datos de nivel 1

• Microsoft Windows 2008 R2 con Hyper-V proporciona la plataforma de virtualización

Caso de negocios

Descripción general de la solución

(7)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V EMC Fully Automated Storage Tiering for Virtual Pools (FAST VP) brinda un alto rendimiento y un almacenamiento en niveles eficaz para las aplicaciones de Microsoft. Además, EMC RecoverPoint/Cluster Enabler (CE) activa una plataforma común para la recuperación de desastres (DR) en todas las aplicaciones con un objetivo de punto de recuperación (RPO) y un objetivo de tiempo de recuperación (RTO) mínimos. La solución también permite una solución de almacenamiento de DR más rentable por medio de la plataforma de la serie de rango medio EMC VNX® como el almacenamiento de destino.

Además, la solución facilita el aprovisionamiento y simplifica la administración del ambiente de infraestructura mediante:

• Microsoft System Center Operations Manager (SCOM) • Microsoft System Center Virtual Machine Manager (SCVMM) • EMC Storage Integrator (ESI)

La solución ofrece los siguientes beneficios clave:

• Rendimiento deseado obtenido para los siguientes perfiles de aplicaciones de Microsoft en el almacenamiento de Symmetrix VMAX 10K (en esta solución se usó Enginuity™, versión 5875). FAST VP brinda almacenamiento en niveles eficaz y configuraciones flexibles para los clientes que deseen un control personalizado a fin de respetar los diversos requisitos de las aplicaciones.  10,000 usuarios simultáneos de Exchange en un perfil de 0.10 IOPS  Más de 35,000 usuarios activos de SharePoint con una simultaneidad

del 10 %

_{60,000 usuarios de SQL Server configurados para un ambiente tipo} TPC-E de SQL Server con más de 4,000 transacciones de SQL procesadas y 9,000 IOPS obtenidos

• Aprovisionamiento fácil y administración simplificada de toda la infraestructura. Implementación de RecoverPoint simplificada con la tecnología de splitter en el arreglo y la estandarización de la recuperación de desastres en todas las aplicaciones de Microsoft.

_{En esta solución, RecoverPoint protege la infraestructura de} producción en un sitio remoto ubicado a gran distancia, como por ejemplo, 8,500 km desde la Costa Oeste hasta la Costa Este de los Estados Unidos, con un RPO de aproximadamente tres segundos. _{RecoverPoint logra una relación de compresión tres veces mayor para}

reducir el ancho de banda de red necesario para la replicación de datos. • Junto con RecoverPoint, Cluster Enabler (CE) brinda una solución de

protección de datos integral para todo el centro de datos, con un failover del sitio completamente automático, lo que reduce considerablemente la complejidad de las operaciones.

 Ante una falla en el sitio a una gran distancia de 8,500 km,

RecoverPoint/CE puede poner en línea todas las máquinas virtuales en cinco minutos.

 Todos los servicios de aplicaciones pueden conectarse nuevamente de forma automática, con un tiempo fuera no superior a 18 minutos (en el peor de los casos) para que los usuarios se conecten a los buzones de correo de Exchange, la granja de SharePoint y los servicios de SQL. Resultados clave

(8)

Introducción

Este informe técnico presenta una arquitectura de referencia validada y reglas de diseño para tipos de cargas de aplicaciones de Microsoft, como Exchange Server 2010, SharePoint Server 2010 y SQL Server 2012 en la plataforma de almacenamiento EMC Symmetrix VMAX 10K, con FAST VP. Microsoft Windows 2008 R2 con Hyper-V ofrece la plataforma de virtualización y ESI, junto con Microsoft SCVMM y SCOM, facilita el aprovisionamiento y la administración. De acuerdo con la solución de base, la alta disponibilidad local (HA) se extendió para permitir una recuperación en el nivel de sitio remoto en una plataforma común y automatizada para aplicaciones por medio de EMC Cluster Enabler, integrado al cluster de conmutación por error de Windows.

El alcance de este informe técnico es el siguiente:

• Una metodología de diseño para aplicaciones de Microsoft en la plataforma de virtualización de Microsoft Hyper-V y el arreglo de almacenamiento VMAX 10K

• La funcionalidad del sistema y su rendimiento general con cargas de usuarios activos

• Protección del ambiente de infraestructura mediante EMC RecoverPoint integrado con Cluster Enabler

• Aprovisionamiento de almacenamiento y administración simplificado mediante ESI

• Descubrimiento y monitoreo del estado de Microsoft Hyper-V y el ambiente de la aplicación mediante productos de Microsoft Systems Center

Este informe técnico está destinado a los ejecutivos de negocios, los directores de TI y los administradores de infraestructura responsables del almacenamiento de la empresa y del panorama de aplicaciones de Microsoft. También está destinado a los grupos de servicios profesionales, partners de integración de sistemas y otros equipos de EMC encargados de la implementación de una nube privada de Microsoft en un ambiente del cliente.

Es conveniente contar con un conocimiento general de los panoramas de Exchange, SharePoint y SQL Server. También resulta conveniente estar familiarizado con los conceptos de virtualización.

Propósito

Alcance

Público al que va dirigido

(9)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V Este documento incluye la siguiente terminología.

Tabla 1. Término

Plazo Definición

Mantenimiento de base de datos de fondo (BDM)

BDM es el proceso de mantenimiento de bases de datos de Exchange 2010 que implica una suma de verificación tanto de copias de bases de datos activas como pasivas.

Replicación remota continua (CRR)

CRR es compatible con la replicación síncrona y asíncrona entre sitios remotos conectados mediante Fibre Channel (FC) y una red de área extensa (WAN). La replicación síncrona es compatible cuando los sitios remotos están conectados mediante Fibre Channel y proporciona un RPO de valor cero. La replicación asíncrona brinda protección coherente con las fallas y recuperación en puntos en el tiempo específicos, con un bajo RPO.

Grupo de

disponibilidad de base de datos (DAG)

Un DAG es el componente básico de la plataforma de alta disponibilidad y resistencia de sitio incorporada en Microsoft Exchange Server 2010. Un DAG es un grupo de hasta 16 servidores de buzón de correo que aloja un conjunto de bases de datos y proporciona la recuperación automática de las bases de datos en caso de fallas que afecten las bases de datos o los servidores individuales.

EFD Enterprise Flash Drive.

FAST VP Fully Automated Storage Tiering for Virtual Pools. EMC Symmetrix VMAX 10K FAST VP para ambientes con aprovisionamiento virtual automatiza la identificación de extensiones de dispositivos delgados con el propósito de reasignar los datos de las aplicaciones en distintos niveles de rendimiento dentro de un mismo arreglo. FAST VP monitorea proactivamente los tipos de cargas en el nivel de subLUN para identificar extensiones de dispositivos delgados activas que puedan beneficiarse de la transferencia a unidades de mayor rendimiento. FAST VP también identifica extensiones menos activas que podrían ser transferidas a unidades de mayor capacidad, sin que se vea afectado el rendimiento existente.

Disco de paso Un disco de paso es donde las máquinas virtuales tienen acceso directo a los discos. Solamente se pueden bloquear dispositivos como iSCSI o Fibre Channel.

Objetivo de punto de

recuperación (RPO) El RPO define el período de tiempo máximo aceptable entre la última imagen coherente disponible y un desastre o falla. Objetivo de tiempo

de recuperación (RTO)

El RTO define el tiempo máximo aceptable para hacer que un sistema, servicio o aplicación vuelva a su estado operacional inicial después de un desastre o falla.

Disco duro virtual

(VHD) VHD es una especificación de formato de imagen públicamente disponible que permite la encapsulación del disco duro en un archivo individual para que el sistema operativo lo use como un disco virtual, tal como se usan los discos duros físicos. Estos discos virtuales pueden alojar sistemas de archivos nativos de Windows (NTFS, FAT, exFAT y UDFS) y brindan soporte a operaciones de archivos y discos estándares.

(10)

Descripción general de la tecnología

La solución está validada con los siguientes componentes de hardware y software: • EMC Symmetrix VMAX 10K

• EMC VNX5700, parte de la familia EMC VNX de plataformas de almacenamiento unificado

• EMC RecoverPoint • EMC Cluster Enabler (CE) • EMC Storage Integrator (ESI)

• Microsoft Windows Server 2008 R2 con Hyper-V • Microsoft System Center Virtual Machine Manager • Microsoft System Center Operations Manager

EMC Symmetrix es la plataforma de almacenamiento más confiable del mundo. Los clientes empresariales han implementado importantes aplicaciones de misión crítica con Symmetrix durante más de 20 años. La serie Symmetrix VMAX 10K proporciona almacenamiento empresarial que brinda un diseño de hardware eficaz y rentable combinado con software integrado y una instalación, configuración y administración simplificadas. VMAX 10K brinda funcionalidades de arreglo de almacenamiento de gama alta a proveedores de servicios y

organizaciones de TI que cuentan con ambientes de cómputo virtuales exigentes, pero que tienen poca experiencia en almacenamiento y recursos de TI.

VMAX 10K usa una redundancia interna total para ofrecer confiabilidad, disponibilidad y capacidad de servicio (RAS) de clase empresarial, y tiene un splitter de escritura integrado para admitir la replicación de RecoverPoint. La serie VMAX 10K está diseñada para una implementación rápida y eficaz e incluye funciones que son especialmente útiles en centros de datos pequeños o abarrotados:

• VMAX 10K usa una implementación de Symmetrix Virtual Matrix Architecture™ optimizada para que sea rápida y fácil de administrar. • Los sistemas VMAX 10K se proporcionan preconfigurados con

aprovisionamiento virtual total y listos para que la instalación y la configuración se lleven a cabo el mismo día.

• Las altas densidades de almacenamiento se pueden lograr con un

VMAX 10K de un único rack y motor que sea compatible con 120 unidades. El sistema puede escalar a un sistema de cuatro motores y seis bahías con 960 unidades y hasta 1.3 PB de capacidad útil. Esto les permite a los clientes hacer crecer y actualizar su sistema de forma rentable para que se ajusten al crecimiento de datos y aplicaciones.

• Con la funcionalidad de dispersión del arreglo VMAX 10K, las bahías se pueden separar en hasta 10 m, lo que permite implementaciones muy flexibles.

Descripción general

EMC Symmetrix VMAX 10K

(11)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V VNX5700, miembro de la familia EMC VNX, ofrece innovaciones líderes del sector y funcionalidades empresariales para el almacenamiento de archivos, bloques y objetos en una solución escalable y fácil de usar. Esta plataforma de almacenamiento de última generación combina hardware flexible y eficiente con software de protección, administración y eficiencia avanzadas a fin de satisfacer las exigentes necesidades de las grandes empresas de la actualidad.

La serie VNX está diseñada para cumplir con los requisitos de alto rendimiento y alta escalabilidad de pequeñas y medianas empresas. A su vez, proporciona una simplicidad y eficacia líderes del mercado para minimizar el costo total de propiedad.

EMC RecoverPoint es una solución de escala empresarial diseñada para proteger los datos de las aplicaciones en servidores conectados a una SAN y en arreglos de almacenamiento heterogéneos. RecoverPoint se ejecuta en un dispositivo dedicado y combina una tecnología de protección de datos permanente líder del sector con una tecnología de replicación sin pérdida de datos eficaz en términos de ancho de banda. Esta combinación le permite proteger datos de forma local y remota.

Con las funcionalidades innovadoras de registro de modificaciones de datos e integración de aplicaciones, las organizaciones pueden enfrentar sus apremiantes inquietudes con respecto a la protección de datos normativa, las operaciones y el negocio. Las organizaciones que implementan RecoverPoint observan mejoras considerables en la protección de las aplicaciones y los tiempos de recuperación, en comparación con los snapshots de arreglos y hosts tradicionales o productos de respaldo de disco a cintas.

El software CE se integra al software de cluster de failover de Microsoft y permite que los nodos de cluster se dispersen geográficamente para que RecoverPoint los replique con su replicación remota continua (CRR). RecoverPoint/CE administra sin inconvenientes todos los procesos del sistema de almacenamiento

necesarios para facilitar failover de nodos de cluster. RecoverPoint/CE es compatible con Windows Server 2003 y Windows Server 2008 en las ediciones Enterprise y Datacenter que usan solamente los modos de quórum Mayoría de nodo y Mayoría de recurso compartido de archivos y nodo.

ESI para Windows proporciona funcionalidades de visualización y

aprovisionamiento de almacenamiento. Como parte de la funcionalidad de visualización, muestra el mapeo de recursos de Windows para almacenamiento. Además, como parte del aprovisionamiento de almacenamiento, simplifica los pasos para crear un número de unidad lógica (LUN) y lo prepara mediante los pasos de particionamiento y formateo, y la creación de una letra de unidad. ESI también:

• Les permite a los usuarios crear un recurso compartido de archivo y montar ese archivo como una unidad conectada en red en el ambiente de

Windows

• Proporciona la funcionalidad de virtualización debido a que es compatible con Microsoft Hyper-V

• Es compatible con el descubrimiento y aprovisionamiento de almacenamiento mediante el kit de herramientas de PowerShell EMC VNX5700 EMC RecoverPoint EMC Cluster Enabler EMC Storage Integrator

(12)

ESI for SharePoint brinda funcionalidades para ver y provisionar almacenamiento. Para ver el almacenamiento, ESI descubre las granjas de SharePoint, así como sus sitios y bases de datos de contenido. También realiza un mapeo de estos recursos para los recursos de almacenamiento subyacentes. Para provisionar almacenamiento en el servidor de SharePoint, ESI prepara el LUN: lo particiona, lo formatea y lo asigna a una letra de unidad, y provisiona el almacenamiento al sitio de SharePoint. ESI también es compatible con File Stream Remote Blob Store.

Hyper-V es una parte integral de Windows Server que permite que los clientes aprovechen al máximo sus inversiones de hardware de servidor. Hyper-V

consolida varias funciones de servidor como máquinas virtuales independientes que se ejecutan en una única máquina física y brinda una plataforma de

virtualización de base para la transición a la nube. Con Windows Server 2008 R2, presenta una solución para los escenarios de virtualización principales como la consolidación de servidores de producción, centro de datos dinámico, continuidad del negocio, infraestructura de escritorios virtuales (VDI) y prueba y desarrollo.

Microsoft System Center SCVMM permite una administración centralizada de infraestructura de TI física y virtual, un mayor uso del servidor y una optimización dinámica de recursos en varias plataformas de virtualización. Incluye

funcionalidades de punto a punto como la planificación, implementación, administración y optimización de la infraestructura virtual.

Puede usar SCVMM para maximizar los recursos del centro de datos y promocionar la agilidad de la TI mientras aprovecha las habilidades existentes. Con SCVMM puede:

• Crear y administrar de forma central máquinas virtuales en los centros de datos

• Consolidar fácilmente varios servidores físicos en hosts virtuales • Provisionar y optimizar máquinas virtuales rápidamente

• Administrar recursos virtuales dinámicamente.

Microsoft SCOM es un producto de administración de servicios de punto a punto para ambientes de Windows. Funciona a la perfección con servidores de

infraestructura de Microsoft, como Windows Server, y servidores de aplicaciones, como Microsoft Exchange. Gracias a esto, puede aumentar la eficiencia mientras logra un mayor control del ambiente de TI.

Microsoft Windows Server 2008 R2 con Hyper-V Microsoft System Center Virtual Machine Manager Microsoft System Center Operations Manager

(13)

Arquitectura y configuración de la solución

Esta solución implementa todos los servidores de Exchange, SQL Server y SharePoint como máquinas virtuales en un cluster Hyper-V en el sitio de

producción y el sitio de DR. Con el splitter de arreglos integrado de RecoverPoint VMAX 10K, EMC RecoverPoint ofrece replicación heterogénea desde el

almacenamiento de VMAX 10K en el sitio de producción hasta un nivel inferior del arreglo de almacenamiento VNX5700 en el sitio de DR; EMC Cluster Enabler automatiza el failover del sitio.

La Figura 1 muestra la arquitectura de la solución. Consulte el cluster de Hyper-V

en la sección Configuración y diseño de la aplicación para obtener información detallada sobre la creación y configuración de la máquina virtual de Hyper-V.

Figura 1. Arquitectura física Descripción

general de la configuración

Arquitectura de soluciones

(14)

La Tabla 2 detalla los recursos de hardware implementados en esta solución. Tabla 2. Recursos de hardware

Equipo Cantidad Configuración

EMC VMAX 10K 1 • Dos bahías de sistema y una bahía de almacenamiento.

• Dos motores y 128 GB de memoria (espejeado) • Versión de Enginuity: 5875.230.172.e

• Discos EFD, Fibre Channel y SATA:  Discos EFD de 200 GB 17

 Discos Fibre Channel de 450 GB y 15,000 r/min: 100

 Discos Fibre Channel de 600 GB y 10,000 r/min: 82

 Discos SATA de 2 TB y 7,200 r/min: 89 EMC VNX5700 1 Código Block OE: 5.31.000.5.704

Discos EFD, SAS y SAS NL

RecoverPoint 4 Cuatro dispositivos de RecoverPoint (dos por sitio) Switches Fibre Channel 2 Switch Fibre Channel de 8 Gb (uno por sitio) Switch de red GbE 2 Switch IP de 48 puertos

Servidores 11 • Ocho servidores raíz de Hyper-V: CPU con cuatro procesadores de cuatro cores y 128 GB de RAM

• Un servidor de administración: CPU con cuatro procesadores de cuatro cores y 32 GB de RAM • Dos servidores de controlador de dominio:

Cuatro procesadores y 4 GB de RAM La Tabla 3 detalla los recursos de hardware implementados en esta solución. Tabla 3. Recursos de software

Software Configuración

Nodos de cluster de Hyper-V Windows Server 2008 R2 con service pack (SP) 1 Sistema operativo de la máquina virtual Windows Server 2008 R2 con SP1

SQL Server 2012 RTM Enterprise Edition Exchange Server 2010 Enterprise Edition con SP2

SharePoint Server 2010 2010 Enterprise Edition con SP1 y actualización acumulativa en febrero de 2012

SCVMM 2008 R2 SP1

SCOM 2007 R2

EMC PowerPath Versión 5.5 SP1

ESI Versión 1.3

RecoverPoint Versión 3.4.3

Cluster Enabler Versión 4.1.2

Recursos de hardware

Recursos de software

(15)

Configuración y diseño de aplicaciones

Esta solución se diseñó para un tipo de carga combinada de aplicaciones de Microsoft, como Exchange Server 2010, SharePoint Server 2010 y SQL Server 2012, en el arreglo de almacenamiento Symmetrix VMAX 10K. Microsoft Hyper-V brinda la plataforma de virtualización para todas las aplicaciones de Microsoft. Las siguientes secciones proporcionan la metodología de diseño para las tres aplicaciones de Microsoft, el cluster de Hyper-V y Symmetrix FAST VP.

Microsoft Exchange Server 2010 presenta el grupo de disponibilidad de base de datos (DAG) como el nuevo mecanismo de HA para remplazar las tecnologías de HA integradas anteriores. Esta sección proporciona el diseño de la plataforma de virtualización, el DAG y el disco para Exchange Server 2010 como se implementa en esta solución.

Requisitos de usuario para Exchange Server 2010

Los requisitos de usuario de esta solución se especifican en la Tabla 4. Tabla 4. Requisitos de usuario de Exchange

Elemento Valor

Cantidad de usuarios de Exchange 2010 10,000 Cantidad de máquinas virtuales del servidor de

buzón de correo 4

Cantidad de DAG y copias de bases de datos 1 DAG con 2 copias Cantidad de usuarios por servidor de buzón de

correo 5,000 buzones de correo en total _{(2,500 activos y 2,500 pasivos bajo} condiciones operativas normales) Perfil de usuario (en la configuración de DAG) 100 mensajes por usuario y por día

(0.10 IOPS)

Relación de lectura-escritura 3:2 en una configuración de DAG) Tamaño de buzón de correo Comienza con 500 MB y puede

llegar hasta 2 GB Tamaño de mensaje promedio de destino 75 kB

Ventana de retención de elementos eliminados 14 días Buffer de protección de logs 3 días Configuración de BDM de 24x7 Activado Diseño de componentes básicos de Exchange Server 2010

El dimensionamiento y la configuración del almacenamiento para usarlo con Exchange Server 2010 puede ser un proceso complicado que depende de muchas variables y factores que varían según la organización. Un almacenamiento de Exchange configurado correctamente y combinado con un servidor y una infraestructura de red dimensionados adecuadamente puede garantizar que no haya problemas en las operaciones de Exchange y que la experiencia del usuario sea la mejor.

Exchange Server 2010

(16)

Uno de los métodos que pueden simplificar el dimensionamiento y la

configuración de amplios ambientes de Microsoft Exchange Server 2010 es la definición de una unidad de medida denominada componente básico. Un componente básico representa la cantidad de recursos necesarios para admitir una cantidad específica de usuarios de Exchange 2010 en una única máquina virtual. Puede deducir la cantidad de recursos necesarios a partir de un tipo de perfil de usuario específico, el tamaño de buzón de correo y un requisito de disco. Para obtener más información sobre la metodología de componentes básicos de EMC para Exchange 2010, consulte el informe técnico de EMC Microsoft Exchange 2010: Storage Best Practices and Design Guidance for EMC Storage.

La Tabla 5 muestra la información sobre los componentes básicos correspondiente a esta solución.

Tabla 5. Componentes básicos de Exchange

Cantidad de usuarios de Exchange por servidor de buzón de correo

5,000 buzones de correo en total (2,500 activos y 2,500 pasivos bajo condiciones operativas normales) Tamaño de buzón de correo Comienza con 500 MB y puede llegar

hasta 2 GB Cantidad de bases de datos por servidor

de buzón de correo 10 (5 activos/5 pasivos) Buzones de correo de usuario por base

de datos

500

Tamaño de LUN de base de datos 1.8 TB (dimensionamiento para buzón de correo de 2 GB)

Tamaño de LUN de log 100 GB

Los requisitos incluyen comenzar con un buzón de correo de usuario de 500 MB que se pueda extender sin problemas a 2 GB. Esto se puede lograr fácilmente mediante la función VMAX 10K Virtual Provisioning™.

La tecnología Symmetrix Virtual Provisioning se basa en la funcionalidad de

aprovisionamiento delgado, que es la capacidad de contar con un gran dispositivo que, a la vez, sea delgado (es decir, con respecto al volumen) configurado y presentado al host mientras se consume almacenamiento físico desde un pool compartido únicamente cuando sea necesario. Symmetrix Virtual Provisioning puede mejorar el uso de la capacidad de almacenamiento y simplificar la administración de almacenamiento. Para hacerlo, presenta la aplicación con una capacidad suficiente para un período de tiempo extendido, lo que atenúa la necesidad de provisionar nuevo almacenamiento con frecuencia y evita que haya almacenamiento asignado costoso y sin usar.

Diseño de DAG de Exchange Server 2010

Esta solución usa la función de DAG de Exchange 2010 DAG para ofrecer HA a las bases de datos de Exchange. Un DAG es un grupo de hasta 16 servidores de buzón de correo que aloja un conjunto de bases de datos y que proporciona la recuperación automática en el nivel de las bases de datos en caso de fallas que afecten las bases de datos o los servidores individuales.

(17)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V Configuramos cada servidor de buzón de correo en esta solución con diez bases de datos (cinco activas y cinco pasivas). Todas las bases de datos se balancearon y se distribuyeron entre servidores de buzón de correo dentro del DAG y entre los nodos de Hyper-V para eliminar un único punto de falla. La Figura 2 muestra la distribución de las bases de datos de DAG.

Figura 2. Distribución de las bases de datos de DAG

Diseño de la máquina virtual de Hyper-V para Exchange Server 2010 Esta solución implementa todos los servidores de Exchange 2010 como máquinas virtuales de Hyper-V. Configuramos cuatro servidores de buzón de correo de Exchange 2010 en un DAG para brindar HA a las bases de datos. Cada máquina virtual de servidor de buzón de correo se configuró en otro servidor de host Hyper-V para que haya más redundancia.

Desde los servidores HUB/CAS, la función combinada HUB/CAS tenía una relación de core de CPU de 1:1 con el servidor de buzón de correo. Por lo tanto, la solución incluía cuatro servidores HUB/CAS como máquinas virtuales, separadas en distintos hosts Hyper-V. Además, implementamos el balanceador de carga de red y el arreglo Client Access de Exchange Server 2010 para facilitar el balanceo de carga entre los servidores Client Access.

Con respecto a las máquinas virtuales de Exchange, basamos los requisitos de memoria y CPU en las mejores prácticas de Microsoft. Para obtener más información, visite los siguientes sitios web:

http://technet.microsoft.com/es-mx/library/ee832793.aspx http://technet.microsoft.com/es-mx/library/ee712771.aspx

La Tabla 6 brinda un resumen de la configuración de la máquina virtual de Exchange. Tabla 6. Configuración de la máquina virtual de Exchange

Función de la máquina virtual Cantidad vCPU Memoria (GB) Disco de arranque VHD (GB)

Buzón de correo 4 4 16 100

HUB/CAS 4 4 8 100

Configuramos todos los LUN de logs y de bases de datos para la máquina virtual del servidor de buzón de correo de Exchange como discos de paso en Hyper-V. La Tabla 7 proporciona información detallada sobre la configuración de discos de paso de la máquina virtual de Exchange.

Tabla 7. Configuración de discos de la máquina virtual de Exchange Función de la máquina virtual Cantidad de máquinas virtuales Discos de paso (GB)

Descripción Cantidad de discos de paso en cada máquina virtual Buzón de correo 4 1.8 TB LUN de base de datos 10

(18)

La granja de SharePoint estaba diseñada para un rendimiento optimizado y un crecimiento y una capacidad de administración simples. Esta sección describe la configuración y el diseño de SharePoint Server 2010 en esta solución.

Requisitos de usuario de SharePoint Server 2010

La Tabla 8 especifica el perfil de usuario de SharePoint 2010 en esta solución. Tabla 8. Requisitos de usuario de SharePoint

Conteo total de usuarios 10,000

Perfiles de usuario (% de navegación/% de

búsqueda/% de modificación) 80 %/10 %/10 %

Simultaneidad de usuarios 10 %

Datos totales 4 TB

Tamaño de la base de datos de contenido 1 TB Conteo total de conjuntos de sitios 20 Sitios por conjuntos de sitios 10

Rango de tamaño de documentos 10 KB a 10 MB Diseño de componentes y granja de SharePoint Server 2010

Para cumplir con los requisitos de usuario especificados en la Tabla 8, implementamos siete servidores de SharePoint en tres funciones diferentes:

• Tres servidores web de front-end de SharePoint para el balanceo de carga y configurados como servidores de consulta. Hicimos un escalamiento horizontal de los componentes de consulta a tres particiones. Cada servidor de consulta contenía una partición de índice y un espejeado de otro para obtener un mejor rendimiento de consulta y mayor tolerancia a fallas. • Dos servidores de aplicaciones de SharePoint con dos rastreadores cada

uno para mejorar el rendimiento total e incremental.

• Dos servidores SharePoint SQL con dos bases de datos de contenido cada uno.

Configuración de SharePoint SQL Server

Antes de implementar SharePoint Server, configure los siguientes ajustes y opciones de SQL Server:

• No active la opción de autocreación de estadísticas en una instancia de SQL Server compatible con SharePoint Server. SharePoint Server configura los ajustes requeridos sobre aprovisionamiento y actualización. El uso de la autocreación de estadísticas puede cambiar considerablemente el plan de ejecución de una consulta de una instancia de SQL Server a otra. Por lo tanto, para brindar soporte coherente a todos los clientes, SharePoint Server entrega sugerencias codificadas para consultas, según sea necesario, a fin de proporcionar el mejor rendimiento en todos los escenarios.

• Para garantizar un rendimiento óptimo, EMC le recomienda enfáticamente configurar la opción de grado máximo de paralelismo (MAXDOP) en 1 en instancias de SQL Server que alojen bases de datos de SharePoint Server 2010. Para mayor información, visite:

http://technet.microsoft.com/es-mx/library/cc298801.aspx SharePoint

(19)

Configuración de la granja de SharePoint

La granja de SharePoint se diseñó como un portal de colaboración. Se componía de 4 TB de contenido de usuario que consistía en 20 conjuntos de sitios de SharePoint (mediante el portal de colaboración) con cuatro bases de datos de contenido, cada una completada con 1 TB de documentos aleatorios.

Configuración de búsqueda de SharePoint

La arquitectura de búsqueda de SharePoint 2010 mejora la escalabilidad tanto para los componentes de rastreo como los de consulta, en comparación con Microsoft Office SharePoint Server 2007 (MOSS 2007).

El servidor de búsqueda se compone de servidores rastreadores con la función de rastrear y propagar los índices en el servidor de consultas y actualizar las áreas de almacenamiento de propiedades en el SQL Server. En SharePoint 2010, el servidor rastreador ya no almacena una copia de los archivos de índice. Se propagan al componente de consulta durante la operación de rastreo. Debido a esto, el servidor rastreador ya no es un único punto de falla.

Los servidores de consulta separan el contenido entre ellos para que cada servidor de consulta retenga solamente un subconjunto de las consultas y los archivos de índice de contenido. El área de almacenamiento de propiedad es el origen autorizado para todas las propiedades de contenido y no necesita estar sincronizado con los servidores rastreadores.

En esta solución, activamos la función de consulta en el servidor web front-end (WFE). Hicimos un escalamiento horizontal de los componentes de consulta a tres particiones para el balanceo de carga. Cada componente de consulta también retuvo otra partición de índice espejada para la consideración de la tolerancia a fallas. Provisionamos dos LUN de 120 GB que almacenan la partición de índice y su espejeado en cada servidor de consulta. También provisionamos dos LUN de 80 GB en cada servidor de rastreador para almacenar los archivos de índice temporales durante la operación de rastreo.

Configuración de tempdb de SQL

Las mejores prácticas de rendimiento de Microsoft SQL Server recomiendan que la cantidad de archivos de datos de tempdb debe ser igual a la cantidad de cores de CPU; cada tempdb de archivos de datos deben tener el mismo tamaño.

En esta solución, creamos cuatro archivos de datos de tempdb. La cantidad es igual a la de los cores de CPU de SQL Server. Colocamos los datos de tempdb y los archivos de log en un LUN de RAID 1 exclusivo, activado para brindar un mejor rendimiento y uso. Para obtener más información sobre la optimización del rendimiento de tempdb, visite: http://msdn.microsoft.com/es-mx/library/ms175527.aspx. Diseño de la máquina virtual de Hyper-V para SharePoint Server 2010

Puede calcular los requisitos de Hyper-V y de máquina virtual según los requisitos de usuario. La memoria RAM recomendada para equipos que ejecutan SQL Server se calcula según el tamaño combinado de las bases de datos de contenido. Para obtener más información sobre la planificación y configuración del

almacenamiento y la capacidad de SQL Server para SharePoint Server 2010, visite: http://technet.microsoft.com/es-mx/library/cc298801.aspx.

En la solución, teníamos dos SQL Servers en la granja de SharePoint, por lo que 32 GB para cada uno era una buena opción. La Tabla 9 brinda un resumen de la configuración de la máquina virtual de SharePoint.

(20)

Tabla 9. Configuración de la máquina virtual de SharePoint

Función de la máquina virtual Cantidad vCPU Memoria (GB) Disco de arranque VHD (GB)

SQL 2 4 32 100

WFE 3 4 4 100

Aplic. 2 4 8 100

Agregamos todos los LUN de SharePoint como discos de paso. Para calcular el almacenamiento requerido para las bases de datos de propiedad y de rastreo, usamos el siguiente multiplicador sugerido por Microsoft:

• Rastreo: 0.046 × (suma de bases de datos de contenido) = 0.046 × 4 TB = 188.4 GB

• Propiedad: 0.015 × (suma de bases de datos de contenido) = 0.015 × 4 TB = 61.4 GB

Con un 20 % del buffer de capacidad, contábamos con un volumen de 220 GB para la base de datos de rastreo y un volumen de 80 GB para la base de datos de propiedad.

La Tabla 10 proporciona información detallada sobre la configuración de discos de paso de la máquina virtual de SharePoint.

Tabla 10. Configuración de discos de la máquina virtual de SharePoint Función de la máquina virtual Cantidad de máquinas virtuales Discos de paso (GB)

Descripción Cantidad de discos de

paso en cada máquina virtual

WFE 3 120 Componente de consulta y espejeado de componente de consulta

2

Índice 2 80 Componente de índice 2

SQL Server

1 1,200 Volumen de datos de base de datos de contenido

2 30 Volumen de logs de base de datos

de contenido

2 50 Volumen de base de datos de

administración de búsqueda/ configuración/administración central

1

80 + 20 Base de datos de propiedad de SharePoint y sus volúmenes de log

2 (un disco de 80 GB y un disco de 20 GB) 220 + 50 Volúmenes de log y base de datos de

rastreo de SharePoint 2 (un disco de 220 GB y un disco de 50 GB) 50 Volúmenes de log y base de datos

temporal de SQL 5

1 1,200 Volumen de datos de base de datos de contenido

2 30 Volumen de logs de base de datos

de contenido

2 50 Volúmenes de log y base de datos

(21)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V Para mantener la flexibilidad y el rendimiento, es necesario asegurar que el dimensionamiento de almacenamiento y la configuración de la máquina virtual para SQL Server sean óptimos. Esta sección ofrece información detallada sobre el diseño y los requisitos de usuario de SQL Server.

Requisitos de usuario de SQL Server 2012

La Tabla 11 muestra los requisitos de usuario para SQL Server 2012 en esta solución. Tabla 11. Requisitos de usuario de SQL Server

Perfil Valor

Perfil de usuario y capacidad de base

de datos de SQL Tres bases de datos de usuario por SQL Server: _{Una de 50 GB (5,000 usuarios)} Una de 100 GB (10,000 usuarios)

Una de 150 GB (15,000 usuarios) Cantidad de instancias de SQL Server 2

Cantidad de bases de datos de

usuariopara cada máquina virtual 3 Cantidad de máquinas virtuales 2 Tamaño total de la base de datos 600 GB Cantidad total de usuarios 60,000

Relación de lectura y escritura 85:15, procesamiento de transacciones en línea (OLTP)

Usuarios simultáneos Combinados para simular tipos de cargas activos, semiactivos e inactivos en las bases de datos Diseño de la máquina virtual de Hyper-V para SQL Server 2012

En esta solución, implementamos dos máquinas virtuales de SQL Server. La siguiente lista indica las configuraciones de Windows y SQL Server 2012 de cada máquina virtual. Deje los valores predeterminados para el resto de las configuraciones.

• Otorgue el privilegio de bloqueo de páginas en memoria para la cuenta de inicio de SQL. Consulte el artículo Pre-Configuration Database Optimizations

en el sitio web de Microsoft para obtener más información.

• Formatee el dispositivo de datos del usuario mediante la asignación de 64 kB para el tamaño de la unidad de asignación NTFS. Consulte el artículo

SQL Server Best Practices Article en el sitio web de Microsoft para obtener más información.

La Tabla 12 brinda un resumen de la configuración de la máquina virtual de SQL Server.

Tabla 12. Configuración de la máquina virtual de SQL Función de la

máquina virtual

Cantidad vCPU Memoria (GB) Disco de arranque VHD (GB)

SQL 2 4 las 24 horas 100

(22)

Según lo descrito en la Tabla 11, el tamaño total de la base de datos es de 600 GB. El log de la base de datos de usuario y el log de tempdb se disponen en un LUN independiente para cada base de datos. Con respecto a los datos de tempdb, como se sugiere en las mejores prácticas, creamos la misma cantidad de LUN tanto para los archivos de datos de tempdb como para los CPU en el SQL Server. Configuramos todos los LUN de logs y de bases de datos para la máquina virtual de SQL Server como discos de paso en Hyper-V. La Tabla 13 proporciona información detallada sobre la configuración de discos de paso de las máquinas virtuales de SQL Server.

Tabla 13. Configuración de discos de las máquinas virtuales de SQL Función de la máquina virtual Cantidad de máquinas virtuales Discos de paso (GB)

Descripción Cantidad de discos de paso en cada máquina virtual

SQL 2 250 LUN de base de datos de

150 GB de base de datos 1 125 LUN de log de 150 GB de

base de datos

1 200 LUN de base de datos de

100 GB de base de datos

1 100 LUN de log de 100 GB de

base de datos

1 150 LUN de base de datos de

50 GB de base de datos 1 75 LUN de log de 50 GB de base

de datos 1

100 Datos de tempdb de SQL 4 50 Log de tempdb de SQL 1

Después de determinar el diseño de la máquina virtual para cada aplicación individual, el próximo paso fue considerar la configuración de clusters de Hyper-V. Esta solución implementa un cluster de Hyper-V que se compone de cuatro nodos en el sitio de producción y otros cuatro nodos en el sitio de DR para aumentar la disponibilidad de máquinas virtuales y aplicaciones. Debido a que esta solución cuenta con cluster de failover de múltiples sitios con un igual número de nodos, usamos la configuración de quórum de Mayoría de recurso compartido de archivos y nodo.

Al determinar dónde colocar las máquinas virtuales, es importante incluir el balanceo de carga y la protección contra fallas en su plan. Debe distribuir máquinas virtuales con las mismas funciones de aplicaciones que cuentan los distintos servidores raíz de Hyper-V. Por ejemplo, esta solución separa las

máquinas virtuales del servidor de buzón de correo en diferentes nodos de Hyper-V. Por lo tanto, si falla un nodo de Hyper-V, únicamente un servidor de buzón de correo se verá afectado. Se aplica la misma regla a los servidores WFE de SharePoint, servidores WFE de aplicaciones de SharePoint, servidores HUB/CAS de Exchange y servidores SQL (incluidos aquellos para SharePoint).

(23)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V La Tabla 14 describe la ubicación de la máquina virtual en cada nodo de Hyper-V de la solución y el resumen de los recursos totales asignados a las máquinas virtuales.

Tabla 14. Distribución de la máquina virtual en nodos de cluster de Hyper-V Servidor del sitio de

producción Función de la VM Nombre de host de la VM vCPU Memoria (GB) Nodo 1 Buzón de correo de Exchange ExMBX01 4 16

Exchange HUB/CAS ExHC01 4 8

WFE de SharePoint SPSWFE01 4 4

Aplicación de SharePoint SPSAPP01 4 8 SQL SQL01 4 las 24 horas Total: 20 60 Nodo 2 Buzón de correo de Exchange ExMBX02 4 16

SharePoint SQL SPSSQL01 4 32

Total: 16 60

Nodo 3

Buzón de correo de

Exchange ExMBX03 4 16

SQL SQL 02 4 las 24 horas Controlador de dominio DC03 2 4 Aplicación de SharePoint SPSAPP02 4 8 Total: noviembre 60 Nodo 4 Buzón de correo de Exchange ExMBX04 4 16

SharePoint SQL SPSSQL02 4 32

Total: 16 60

Para cada máquina virtual, se provisiona un LUN de arranque de la máquina virtual de 200 GB a fin de ofrecer almacenamiento para un disco duro virtual (VHD) con un tamaño fijo de 100 GB para el sistema operativo (SO), el archivo de configuración y el archivo de intercambio de memoria de la máquina virtual (del mismo tamaño que la memoria configurada para esta máquina virtual).

(24)

Usamos el GUID del volumen a fin de configurar el LUN de arranque para cada máquina virtual. Si el LUN de arranque se formateó con el sistema de archivos NT (NTFS) y se asignó con una letra de unidad en el nodo de Hyper-V, no se podría configurar como un disco de recursos de cluster y, por ende, la migración activa no funcionaría correctamente. Mediante el uso del GUID del volumen, este GUID en el nodo primario se replicó al resto de los nodos y permaneció igual en todos los nodos, lo que dio lugar a una migración activa correcta de la máquina virtual en todos los nodos de cluster.

La Figura 3 muestra el GUID del volumen de un LUN de arranque de la máquina virtual en el Failover Cluster Manager.

Figura 3. GUID del volumen

La Figura 4 muestra la configuración del GUID del volumen para la ruta de almacenamiento de la máquina virtual.

Figura 4. Ruta de almacenamiento para el archivo VHD del SO de la máquina virtual El diseño de almacenamiento de la plataforma VMAX 10K brinda una

infraestructura de almacenamiento simplificada, escalable y sólida. Usamos la tecnología FAST VP en esta solución para el almacenamiento en niveles automatizado con el fin de satisfacer las necesidades cambiantes de las aplicaciones.

Symmetrix FAST VP

Symmetrix FAST VP funciona en dispositivos delgados con Virtual Provisioning y usa algoritmos inteligentes para analizar dispositivos continuamente en el nivel de subLUN. Esto le permite a FAST VP identificar y reasignar los componentes específicos de un LUN que están la mayor parte del tiempo activos y que les resultaría beneficioso ser transferidos a un almacenamiento de rendimiento más alto como EFD. FAST VP también identifica los componentes menos activos de un LUN y reasigna esos datos a un almacenamiento de mayor capacidad y más rentable como SATA, sin alterar el rendimiento.

Diseño de almacenamiento de FAST VP

(25)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V La transferencia de datos entre niveles se basa en la medición del rendimiento y las políticas definidas por el usuario; FAST VP la ejecuta automáticamente y de forma no destructiva.

Para que FAST VP funcione, debe configurar los tres elementos de almacenamiento siguientes:

• Niveles de almacenamiento: un nivel de almacenamiento es la

especificación de un conjunto de recursos del mismo tipo de tecnología de disco (EFD, Fibre Channel o SATA) combinados con un tipo de protección RAID determinado (RAID 1, RAID 5 o RAID 6).

• Grupos de almacenamiento: un grupo de almacenamiento es una

recopilación lógica de dispositivos Symmetrix que no se administrarán juntos. • Políticas de FAST: una política de FAST agrupa el almacenamiento entre

uno y tres niveles y asigna un límite de uso superior para cada nivel de almacenamiento. El límite superior especifica la capacidad máxima que puede tener un grupo de almacenamiento asociado a la política mientras reside en un nivel determinado.

Reglas de diseño de almacenamiento VMAX 10K y FAST VP

La siguiente lista proporciona instrucciones generales sobre el diseño para ejecutar un tipo de carga combinada de aplicaciones de Microsoft en un arreglo de almacenamiento VMAX 10K por medio de FAST VP:

• EMC recomienda separar las bases de datos y los logs en sus propios LUN. • Balancee la utilización de puertos y procesadores de front-end en todos los

recursos de VMAX 10K disponibles destinados al ambiente combinado de aplicaciones de Microsoft. Para Fibre Channel, use el puerto 0 de un

procesador de front-end determinado (un segmento) antes de utilizar el

puerto 1 del mismo procesador.

• Con respecto a los dispositivos delgados usados para el LUN de datos de aplicaciones en la solución, creamos metadispositivos fraccionados en ocho direcciones para lograr un mejor rendimiento.

• Configure FAST VP únicamente para los LUN de datos de aplicaciones:  Para Exchange Server, excluya los volúmenes de log de transacción de

la política de FAST VP.

_{Para SharePoint y SQL Server, excluya los LUN de tempdb y de log de} la política de FAST VP.

 Excluya los LUN de arranque de la máquina virtual de Hyper-V de la política de FAST VP.

Configuración de FAST VP en esta solución

FAST VP en un ambiente VMAX 10K proporciona una manera fácil de emplear las especializaciones de servicio de almacenamiento de una configuración de arreglo con una mezcla de tipos de unidades. Al configurar FAST VP en esta solución, consideramos lo siguiente:

• Seleccionamos los niveles FAST VP para esta solución conforme a los requisitos de la aplicación; las tres aplicaciones comparten los mismos niveles. Esta configuración permitió que FAST VP transfiriera datos automáticamente a todos los discos de este nivel para conseguir un rendimiento óptimo.

(26)

• Elegimos el tipo de protección RAID 5 para niveles más rápidos como Fibre Channel y EFD a fin de generar el mejor costo total de propiedad (TCO) y la protección espejeada de RAID 1 para SATA a fin de obtener el mejor rendimiento.

• Para SharePoint Server en esta solución, cada base de datos de contenido tenía un tamaño de 1 TB. En esta situación, se requieren más IOPS que bases de datos con un tamaño pequeño. Por lo tanto, usamos el nivel Fibre Channel para la mayoría de los dispositivos de almacenamiento.

La Tabla 15 indica la información de los discos y niveles de FAST VP usados en esta solución.

Tabla 15. Discos y niveles de FAST VP

Nombre del nivel Tecnología del disco Cantidad de discos Tipo de RAID

EFD Discos EFD de 200 GB 12 RAID 5 (3+1)

Fibre Channel Discos Fibre Channel de

450 GB y 15,000 r/min 80 RAID 5 (3+1) SATA Discos SATA de 2 TB y

7,200 r/min

68 RAID 1

La configuración de la política de FAST VP era diferente para cada aplicación, ya que cada aplicación debe cumplir con distintos requisitos de rendimiento. La Tabla 16 muestra las políticas y los niveles de FAST VP usados en esta solución.

Tabla 16. Política de FAST VP

Aplicación Organización en niveles Política de FAST VP

Exchange Fibre Channel 10 %

SATA 90 % SharePoint EFD 10 % Fibre Channel 80 % SATA 10 % SQL EFD 25 % Fibre Channel 65% SATA 10 %

(27)

Configuración y diseño de administración del sistema

Esta arquitectura de la solución incluye los siguientes componentes a fin de demostrar una solución de nube privada para clientes que buscan logar una consolidación empresarial con una administración simple:

• SCVMM permite una implementación rápida de máquinas virtuales. • ESI permite provisionar almacenamiento para el ambiente de Microsoft

Hyper-V.

• SCOM permite el descubrimiento y el monitoreo del estado de aplicaciones de Windows, Hyper-V y Microsoft.

Esta solución usa SCVMM a fin de brindar una administración unificada para un ambiente de servidores Hyper-V que alojan máquinas virtuales de SQL,

SharePoint y Exchange. SCVMM también permite consolidar servidores físicos en un ambiente virtual y monitorear todos los clusters, hosts y máquinas virtuales en este ambiente. Además, los administradores pueden usar SCVMM para provisionar máquinas virtuales rápidamente y optimizar dinámicamente los recursos virtuales. La Figura 5 muestra el ambiente de la máquina virtual, incluida la información de hosts, uso promedio de CPU y memoria de una máquina virtual.

Figura 5. Ambiente de la máquina virtual en SCVMM Descripción

general

(28)

ESI simplifica en gran medida la administración, la visualización y el

aprovisionamiento de almacenamiento de EMC en un ambiente Hyper-V. Como parte del aprovisionamiento de almacenamiento, ESI simplifica los pasos para crear un LUN, ya que lo procesa mediante los pasos de particionamiento, formateo y creación de una letra de unidad.

Mientras se configura el nodo de cluster en ESI, es muy fácil agregar un sistema de clusters. Después de agregar el nodo de cluster a ESI, ESI muestra todos los discos de cluster y la información correspondiente. La Figura 6 muestra los hosts de Hyper-V y VMAX 10K en todo el ambiente de la solución y cómo ESI ayuda a comprender los recursos de disco de cluster en el almacenamiento.

Figura 6. Vista simplificada de ESI de hosts de Hyper-V y VMAX 10K

ESI también es compatible con los comandos de PowerShell. Para los ambientes grandes, los administradores de almacenamiento pueden usar los comandos de ESI PowerShell para implementar varios volúmenes en la plataforma de Windows al mismo tiempo. Para obtener instrucciones detalladas sobre cómo usar ESI, consulte la Guía del producto de EMC Storage Integrator for Windows.

Nota Las funciones descritas en este informe técnico se basan en la versión de ESI disponible en el momento de la validación de la solución. EMC mejora y actualiza sus productos y tecnología constantemente con nuevas características y funcionalidades. Visite

http://mexico.emc.com/ (visite el sitio web de su país correspondiente) para consultar las funciones y actualizaciones más recientes.

(29)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V Esta solución usa SCOM 2007 R2 para descubrir y monitorear el estado, el rendimiento y la disponibilidad de toda la infraestructura virtual del sistema operativo, hipervisores y aplicaciones de Exchange, SQL y SharePoint.

Los siguientes paquetes de administración se importaron en SCOM 2007 R2 para monitorear toda la infraestructura:

• Paquete de administración de SQL Server

• Paquete de administración de Microsoft Exchange Server 2010

• Paquete de administración de System Center Virtual Machine Manager (SCVMM) 2008 R2

• Paquete de administración del sistema operativo de Microsoft Windows Server

La Figura 7 muestra cómo SCOM monitorea el ambiente de Hyper-V y Microsoft Windows implementado en esta solución.

Figura 7. Monitoreo de equipos de Windows realizado por SCOM SCOM 2007 R2

(30)

Diseño y configuración de RecoverPoint/CE

Esta sección muestra el diseño y la configuración de RecoverPoint /CE, así como la preparación de VMAX 10K para RecoverPoint/CE en esta solución.

Si bien RecoverPoint está calificado con VMAX 10K, y VMAX 10K tiene un splitter de escritura integrado para admitir la replicación de RecoverPoint, se deben completar otros pasos para que VMAX 10K esté totalmente preparado para RecoverPoint:

1. Configure el splitter de RecoverPoint en el arreglo Symmetrix VMAX 10K

mediante el aprovisionamiento de los siguientes volúmenes: _{Un volumen de catálogo (3 GB) para el cluster de dispositivo de}

RecoverPoint (RPA).

Este volumen almacena información de configuración sobre los RPA y los grupos de coherencia de RecoverPoint, lo que permite un

funcionamiento correcto de un RPA para que se haga cargo sin problemas de las actividades de replicación de un RPA fallido del mismo cluster. También provisionamos un volumen de catálogo del mismo tamaño en el VNX5700 para el cluster de RPA en el sitio de DR. _{Ocho volúmenes de gatekeeper únicos para RPA1 y RPA2.}

Para provisionar estos volúmenes, cree vistas de enmascaramiento de autoaprovisionamiento que presentan los volúmenes a los RPA. Para la solución, creamos tres vistas de enmascaramiento para el cluster de RecoverPoint, ya que se compone de dos RPA.

2._{Al replicar volúmenes a un splitter de Symmetrix, los tamaños de LUN de} réplica y de producción deben ser idénticos. La función de falsificación del tamaño de LUN no es compatible con los splitters de Symmetrix. Al realizar una replicación desde un splitter de Symmetrix a otro splitter, el LUN de réplica puede ser más grande que el LUN de producción. Sin embargo, como mejor práctica, siempre haga que el LUN de réplica tenga el mismo tamaño que el de producción mediante el conteo de bloques.

3._{Active la omisión de protección contra escritura para iniciadores de RPA.} El splitter de RecoverPoint para VMAX 10K requiere que los iniciadores de RPA tengan un acceso especial que les permita escribir en dispositivos protegidos contra escritura. La Figura 8 muestra esta configuración.

Figura 8. Omisión de protección contra escritura para los RPA

Para obtener más información, consulte EMC RecoverPoint Deploying with Symmetrix Arrays and Splitter Technical Notes.

Preparación de VMAX 10K para RecoverPoint/CE

(31)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V En esta solución, RecoverPoint CRR replica el ambiente de producción al ambiente de recuperación mediante el splitter de RecoverPoint.

Utilizamos replicación asíncrona mediante una WAN IP para RecoverPoint CRR. Conectamos los RPA para los sitios de DR y de producción por medio de una red troncal entre dos switches a fin de que se comuniquen entre sí. Cada RPA estaba conectado a los switches de red con dos conexiones de 1 Gb. Un emulador de distancia de red simuló la latencia de red entre los enlaces WAN del RPA. Configuramos los dos escenarios siguientes para la prueba:

• Latencia de red de 25 ms (distancia de un viaje de ida y vuelta de 2,500 km) • Latencia de red de 85 ms (distancia de un viaje de ida y vuelta de 8,500 km) La consola de administración de RecoverPoint muestra el flujo de datos con información más detallada. La Figura 9 muestra el flujo de datos en uno de los grupos de coherencia implementados en esta solución.

Figura 9. El flujo de datos de RecoverPoint CRR en la consola de administración El tamaño de los volúmenes de registro se relaciona estrechamente con su ventana de protección requerida. Para determinar el tamaño del registro, los administradores deben calcular la tasa de modificación esperada de los datos de aplicaciones en el ambiente.

A continuación, se presenta la fórmula de dimensionamiento del volumen del registro: Configuración de RecoverPoint CRR Dimensionamiento del registro de RecoverPoint

(32)

Como regla general, los expertos en la implementación de EMC RecoverPoint recomiendan dimensionar registros en un 20 % de los datos que se replican cuando las tasas de modificación no están disponibles.

En esta solución, la tasa de modificación de los datos del buzón de correo de Exchange es de 6 Mb/s de acuerdo con el perfil de usuario de Exchange. Para respetar un requisito de reversión de tres días (72 horas), el tamaño de registro debe ser de 250 GB:

6 Mbps × 259,200 segundos/0.8 × 1.05 = 2,041,200 Mb (~250 GB) En el cálculo de arriba, 259,200 segundos representa una ventana de reversión de 72 horas, mientras que 0.8 representa el 20 % para el espacio de registro reservado.

Para lograr un rendimiento óptimo del registro, asegúrese de seleccionar los tipos de unidad y RAID correspondientes. En esta solución, usamos discos SAS de 600 GB y 10,000 r/min en una configuración de RAID 1/0 en VNX5700 para la protección remota. También usamos discos Fibre Channel de 600 GB y

10,000 r/min en una configuración de RAID 1 en VMAX 10K para hacer failback durante el failover de un sitio.

Para ajustarse a la ventana de protección en esta solución, EMC recomienda configurar el tamaño de registro correcto para cada grupo de coherencia, como se muestra en la Tabla 17. Comuníquese con su representante local de RecoverPoint para dimensionar sus registros según sus requisitos específicos.

Tabla 17. Dimensionamiento de registro para cada grupo de coherencia

Site Sitio de producción Sitio de DR

Ventana de

protección 1 día 3 días

Tamaño del registro Servidor de buzones de correo de Exchange

75 GB Servidor de buzones de correo de Exchange

250 GB Exchange HUB/CAS 75 GB Exchange HUB/CAS 20 GB

SQL Server 75 GB SQL Server 250 GB

SharePoint SQL Server 90 GB SharePoint SQL Server 300 GB Servidor de aplicaciones de

SharePoint 75 GB Servidor de aplicaciones de SharePoint 20 GB Servidor WFE de SharePoint 15 GB Servidor WFE de SharePoint 50 GB Controlador de dominios 5 GB Controlador de dominios 20 GB

EMC Cluster Enabler para clusters de failover de Microsoft es una extensión de software de la funcionalidad de cluster de failover. Cluster Enabler permite que los clusters de failover de Microsoft funcionen en varios arreglos de almacenamiento en clusters distribuidos geográficamente. Cada nodo de cluster se conecta a los arreglos de almacenamiento compatibles mediante una red de almacenamiento. Configuración

de EMC Cluster Enabler

(33)

EMC Symmetrix VMAX 10K, EMC RecoverPoint/Cluster Enabler, EMC VNX5700,Microsoft Hyper-V En un ambiente típico, los datos de almacenamiento se replican a otro arreglo de almacenamiento en el sitio de DR para proteger el ambiente contra fallas del sitio. Cuenta con acceso de lectura y escritura en el arreglo de origen y acceso de solo lectura en el de destino. Esto agrega más pasos para permitir el acceso de lectura-escritura en el sitio remoto después del failover al implementar clusters extendidos en los centros de datos. EMC Cluster Enabler permite automatizar estos pasos adicionales mediante el aprovisionamiento del tipo de recurso personalizado CECluRes como parte del cluster de failover. La Figura 10 muestra

este recurso entre las propiedades de un cluster en el Failover Cluster Manager.

Figura 10. Recurso de cluster CE

Para configurar Cluster Enabler, instalamos el componente básico CE y el plug-in para RecoverPoint en cada nodo de Hyper-V (requiere un reinicio). El Cluster Enabler Manager configuró el cluster de Hyper-V.

La Figura 11 muestra cómo el Cluster Enabler Manager administra el cluster actual de Hyper-V y los recursos de disco de una máquina virtual.

Figura 11. Consola de EMC Cluster Enabler Manager

Cuando el cluster de CE esté configurado, crea el recurso personalizado de CE para cada grupo de recursos (una máquina virtual es un grupo de recursos) que contenga recursos de disco. Luego, hace que todos los recursos de disco en el grupo de clusters dependan del recurso personalizado. La Figura 12 muestra el recurso personalizado de CE y la dependencia del disco en una máquina virtual de WFE de SharePoint.

(34)

Figura 12. Recurso del cliente de EMC CE

Con respecto a RecoverPoint, debe haber un grupo de coherencia que coincida con cada máquina virtual para que Cluster Enabler funcione. En esta solución, creamos 18 grupos de coherencia:

• A cada grupo de coherencia le pusimos el mismo nombre que lleva cada máquina virtual. La Figura 13 muestra los nombres coincidentes en el Failover Cluster Manager y la aplicación de administración de RecoverPoint.
