(1)DISEÑO DE UNA RED LAN PARA LA EMPRESA INTEL CORP. LIBARDO NIÑO CRUZ CAMILO ANDRÉS VENTO SERRATO. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INGENIERÍA DE SISTEMAS SECCIONAL BOGOTA D.C. NOVIEMBRE 2016.

(2) DISEÑO DE UNA RED LAN PARA LA EMPRESA INTEL CORP. LIBARDO NIÑO CRUZ CAMILO ANDRÉS VENTO SERRATO. SEMINARIO TALLER REDES Y TELECOMUNICACIONES TRABAJO PARA OPTAR AL TÍTULO DE INGENIERO DE SISTEMAS. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INGENIERÍA DE SISTEMAS SECCIONAL BOGOTA D.C. NOVIEMBRE 2016.

(3) NOTA DE ACEPTACIÓN. ____________________________________ ____________________________________ ____________________________________ ____________________________________ ____________________________________. _______________________ PRIMER JURADO. _______________________ SEGUNDO JURADO. OBSERVACIONES ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________. Bogotá, Noviembre de 2016.

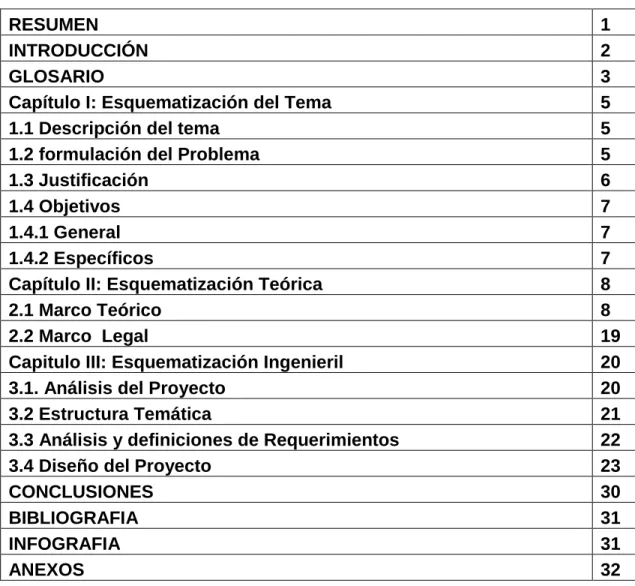

(4) TABLA DE CONTENIDO. RESUMEN INTRODUCCIÓN GLOSARIO Capítulo I: Esquematización del Tema 1.1 Descripción del tema 1.2 formulación del Problema 1.3 Justificación 1.4 Objetivos 1.4.1 General 1.4.2 Específicos Capítulo II: Esquematización Teórica 2.1 Marco Teórico 2.2 Marco Legal Capitulo III: Esquematización Ingenieril 3.1. Análisis del Proyecto 3.2 Estructura Temática 3.3 Análisis y definiciones de Requerimientos 3.4 Diseño del Proyecto CONCLUSIONES BIBLIOGRAFIA INFOGRAFIA ANEXOS. 1 2 3 5 5 5 6 7 7 7 8 8 19 20 20 21 22 23 30 31 31 32.

(5) TABLA DE FIGURAS Figura 1: Esquema de una red LAN. 7. Figura 2: topología de bus Figura 3. Topología anillo Figura 4: Topología estrella Figura 5: Topología malla Figura 6: Topología hibrida. 8 8 9 9 10. Figura 7: Enlace ADSL Figura 8: Enlace dedicado Figura 9: Switch Figura 10: Router Figura 11: Access Point Figura 12: Telefonía análoga Figura 19: Telefonía digital Figura 20: Computador de escritorio Figura 21: Computador portátil Figura 22: Servidor Figura 23: Patch panel Figura 24: Fibra óptica Figura 25: Cable categoría 6 Figura 26: Diseño de la tipología de la red.. 10 11 11 12 12 13 14 14 15 15 16 17 17 24.

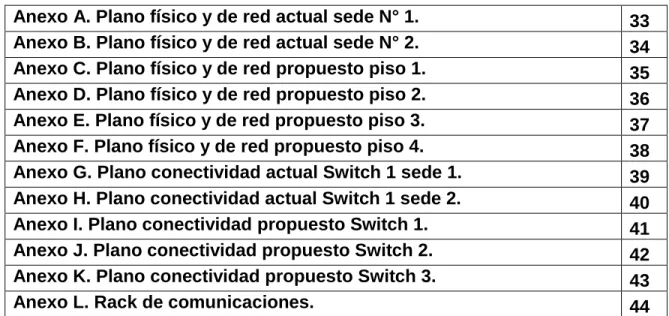

(6) TABLA DE ANEXOS. Anexo A. Plano físico y de red actual sede N° 1. Anexo B. Plano físico y de red actual sede N° 2. Anexo C. Plano físico y de red propuesto piso 1. Anexo D. Plano físico y de red propuesto piso 2. Anexo E. Plano físico y de red propuesto piso 3. Anexo F. Plano físico y de red propuesto piso 4. Anexo G. Plano conectividad actual Switch 1 sede 1. Anexo H. Plano conectividad actual Switch 1 sede 2. Anexo I. Plano conectividad propuesto Switch 1. Anexo J. Plano conectividad propuesto Switch 2. Anexo K. Plano conectividad propuesto Switch 3. Anexo L. Rack de comunicaciones.. 33 34 35 36 37 38 39 40 41 42 43 44.

(7) RESUMEN. Se realiza el diseño de una red LAN para la empresa Intel Corp, dicha empresa está enfocada en el desarrollo humano, mediante el diseño y distribución de materiales didácticos y pedagógicos para el aprendizaje de toda la familia o empresa, de una forma práctica y fácil; herramientas TI, estimulación temprana, programación neurolingüística, entre otros. Lleva más 10 años en el mercado, ubicada en la ciudad de Bogotá. El diseño será en una nueva sede de 4 pisos, debido a que su infraestructura actual no es la mejor, están divididos en dos sedes, las cuales no están comunicadas de la mejor manera, no poseen un buen diseño de red, lo cual está amenazando con el rendimiento óptimo de la empresa, generando la ralentización de los procesos, pérdida de tiempo y recursos producidos por este mismo esquema. En la presente propuesta se observara el análisis, de la problemática que posee la empresa Intel Corp, mediante la consulta de usuarios, personal del área de TI, con el fin de recolectar la información más relevante para iniciar el diseño de la red en la nueva sede, así solucionando los problemas que tienen actualmente, con esto se garantiza que el soporte y actualización de la red LAN, sea más eficiente y rápido, al igual que este enfocada al crecimiento del empresa.. 1.

(8) INTRODUCCIÓN. El diseño de una red para una empresa u organización resulta ser más importante y cuidadoso al momento de realizar, hoy en día en la mayoría de las empresas, debido a que depende de este diseño, el buen funcionamiento de la empresa, la optimización de recursos y tiempo, el cumplimiento de los objetivos, como se va a comportar frente al cambio y al incremento de más equipos activos. El diseño de una red, debe garantizar desde el inicio, el buen funcionamiento de todos los equipos de trabajo dentro de la red LAN, debe ser escalable, sin necesidad de aumentar el número de equipos de trabajo se vaya a desestabilizar la red y por supuesto adaptabilidad al cambio físico y tecnológico. Este diseño dentro del siguiente proyecto se lograra, a través del estudio de campo de esta empresa, observando los elementos actuales, el diseño de la red actual y el alcance que se quiere lograr y así dar una solución efectiva, cumpliendo con los objetivos propuesto para este fin, llegando a mejorar la eficiencia en la prestación de servicios.. 2.

(9) GLOSARIO . LAN: Siglas de Local Área Network, red de área local que conecta computadores en un área relativamente pequeña y que predetermina como una habitación, edificio o un conjunto de edificios.. . WAN: Red de computadores de gran tamaño generalmente dispersa en un área metropolitana a lo largo de un país e incluso a nivel mundial.. . INTERNET: Es una red interna específica, está basada en una interconexión mundial de las redes mundiales.. . RED: Sistema de comunicaciones entre computadores que permite la transmisión de datos de un PC a otro, al igual que intercambia todo tipo de información y recursos.. . TOPOLOGÍA DE RED: Canal de comunicación que los nodos conforman, una red usada para comunicarse un ejemplo claro es la topología de árbol.. . UTP: Cable de pares trenzados y sin recubrimiento metálico externo de modo que es sensible a la interferencia, sin embargo al estar trenzado compensa las inducciones electromagnéticas producidas por las líneas del mismo cable el UTP es de 100 ohmios.. . FIBRA ÓPTICA: Son filamentos de vidrio (compuestos de cristales naturales) o plásticos (cristales artificiales) del espesor de un pelo lleva mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro donde quiera que el filamento vaya sin interrupción.. . ROUTER: Dispositivo Hardware para interconexión de Red permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos, los Router proporcionan conectividad dentro de las empresas.. . SWITCH: es un dispositivo que permite la interconexión de redes.. . ACCESS POINT: Punto de acceso inalámbrico, es un dispositivo de comunicación inalámbrica para formar una red de este tipo.. 3.

(10) . MÓDEMS: Dispositivos que transforman las señales digitales del computador en señales telefónicas analógicas con lo que permite al computador transmitir y recibir información por la línea telefónica.. . PROTOCOLOS: Conjunto de estándares que controlan la secuencia de mensajes que ocurren durante una comunicación entre entidades que forman una red.. . ADSL (Asimetric Digital Subscriber Line o Línea de Suscriptor Digital Asimétrica) es una tecnología de banda ancha que permite una velocidad buena (no garantizada “la velocidad constante”) en la transmisión de datos e imágenes (Internet), todo ello a través de la línea de teléfono.. . Patch Panel (su traducción al español es Panel de Parcheo ó también Panel de Conexiones), se trata de un concentrador pasivo de conexiones de red, conformado por una regleta metálica especialmente diseñada para ser colocada en Racks (Bastidores).. 4.

(11) Capítulo I: Esquematización del Tema 1.1 DESCRIPCIÓN DEL TEMA Mediante el análisis de infraestructura de la empresa Intel Corp, se ha logrado identificar diferentes aspectos que interfieren con la comunicación, haciendo la gestión y manejo de recursos un tema complejo en la operación diaria; se evidencia de los siguientes factores:     . Sedes separadas. Falta de administración y manejo de errores. Equipos de tecnología con reusó, en contraste otros subutilizados. Pérdida de recursos. Mala distribución de equipo de la red.. Debido a que sus sedes están separadas, con la integración de todos los servicios en una sola sede, se podrá optimizar todos los servicios, al realizar una nueva red LAN, se aprovechara para verificar equipos que estén desactualizados u obsoletos, para actualizarlos o cambiarlos, esto hará que los servicios se agilicen en gran medida.. 1.2 FORMULACIÓN DEL PROBLEMA Las redes de telecomunicaciones han venido cambiando el entorno de las empresas, ya que gracias a estas pueden interconectar todos sus servicios obteniendo beneficios que se reflejan tanto en la operación como en la producción. Intel corp es una organización enfocada al desarrollo humano, está dividida en varias áreas como: Gerencia General, Operación y diseño, Financiera, Gestión Humana, Adquisición de insumos y call center. Actualmente está dividida en varias sedes, las cuales no están comunicadas entre sí, se dificulta el acceso a la información, para la empresa resulta muy difícil tener control sobre las políticas administrativas de cada uno de los equipo, la información se debe manejar a través de correo electrónico, lo cual presenta molestias para los empleados y enfrentarse a la recuperación información resulta bastante inadecuado, debido a que no se realiza un backup unificado de la información. Al no estar comunicadas entre sí, no hay ningún esquema de red diseñado a nivel empresarial, si no cada sede cuenta con la configuración básica, para poder conectarse a internet. Para solucionar este problema adquirió un inmueble de 4 pisos, para el cual se requiere realizar una reubicación y actualización de la red de datos, esto solucionara el problema de la empresa. 5.

(12) 1.3 JUSTIFICACIÓN La empresa Intel Corp ha venido creciendo con el paso del tiempo, día a día cuanta con más clientes, por consiguiente requiere que sus procesos sean eficientes, esto se dificulta al tener varias sedes, presenta inconsistencias en el manejo de la información, al igual se busca agilizar las comunicaciones de la empresa. Con el diseño e instalación de la red LAN facilitara el almacenamiento y procesamiento de la información ya que permite compartir programas, de igual manera permite establecer los recursos a los que se pueden acceder en la red. Estas características, permiten procesar la información y obtener resultados positivos, al igual aprovechar las ventajas que nos ofrecen las redes de telecomunicaciones, a través de este tipo de red se puede generar mucho tiempo porque se disponen de varios equipos de cómputo para realizar múltiples tareas. El proyecto dará solución a los problemas principales de la empresa, obteniendo ahorro de dinero, facilidad de comunicación y poder compartir información.. 1.4 OBJETIVOS 1.4.1 Objetivo general: Diseñar una Red LAN para la empresa Inter Corp. 1.4.2 Objetivos específicos:  Recolectar y analizar el volumen de datos que maneja la corporación de esta forma obtener información para realizar la red.  Realizar el diseño de la red LAN para organización Intel Corp. y las políticas de seguridad que permitan el correcto funcionamiento.  Verificar validaciones necesarias que permitan la solución de problemas que se puedan presentar.. 6.

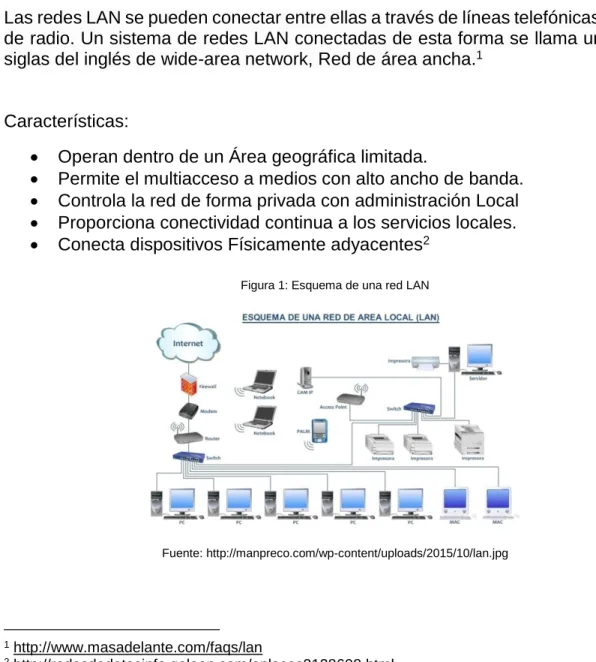

(13) Capítulo II: Esquematización Teórica 2.1 MARCO TEÓRICO Redes LAN Las redes LAN (Local Área Network), son redes de área local como su nombre lo dice, que conecta computadores y otros servicios en un área relativamente pequeña, como: una habitación, edificio u oficina. Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y ondas de radio. Un sistema de redes LAN conectadas de esta forma se llama una WAN, siglas del inglés de wide-area network, Red de área ancha.1. Características:     . Operan dentro de un Área geográfica limitada. Permite el multiacceso a medios con alto ancho de banda. Controla la red de forma privada con administración Local Proporciona conectividad continua a los servicios locales. Conecta dispositivos Físicamente adyacentes2 Figura 1: Esquema de una red LAN. Fuente: http://manpreco.com/wp-content/uploads/2015/10/lan.jpg. 1 2. http://www.masadelante.com/faqs/lan http://redesdedatosinfo.galeon.com/enlaces2128608.html. 7.

(14) Topología de une red LAN Las redes también se pueden clasificar de acuerdo a su topología física. La topología física define la representación geométrica de todos los enlaces de una red y los dispositivos físicos que se enlazan entre sí. Las topologías más conocidas son: bus, anillo, estrella y malla.  Topología en bus: es una configuración donde un único enlace conecta todos los dispositivos de la red constituyendo una red en forma de tronco. Figura 2: topología de bus. Fuente: https://upload.wikimedia.org/wikipedia/commons/thumb/3/30/Topolox%C3%ADa_en_bus.png/300pxTopolox%C3%ADa_en_bus.png. . Topología en anillo: es una topología de red donde cada dispositivo tiene una línea de conexión con todos los dispositivos de la red constituyendo una red en forma de anillo. Figura 3. Topología anillo. Fuente: http://s.culturacion.com/wp-content/uploads/2014/11/figura-2.png. . Topología en estrella: es aquella en la que cada dispositivo solo tiene un enlace dedicado con un controlador central habitualmente llamado concentrador.. 8.

(15) Figura 4: Topología estrella. Fuente: https://upload.wikimedia.org/wikipedia/commons/thumb/1/1c/Topolox%C3%ADa_en_estrela.png/300pxTopolox%C3%ADa_en_estrela.png. . Topología en malla: es una configuración en la que cada dispositivo tiene un enlace punto a punto dedicado con cualquier otro dispositivo. El término dedicado indica que el enlace sólo conduce el flujo de datos entre los dispositivos que interconecta. En la topología en malla, los dispositivos que forman la red pueden ser nodos de reenvió y enrutamiento (Router) o equipos finales (PC). Figura 5: Topología malla. Fuente: https://upload.wikimedia.org/wikipedia/commons/thumb/2/27/Hibrida.jpg/300px-Hibrida.jpg. . Topologías híbridas: Son las más frecuentes y se derivan de la unión de topologías “puras”: estrella-estrella, bus-estrella, etc.. 9.

(16) Figura 6: Topología hibrida. Fuente:http://www.sites.upiicsa.ipn.mx/polilibros/portal/polilibros/P_terminados/PolilibroFC/Unidad_VI/ImagenesU _6/collageredes_peq.JPG. 2.1.2 Dispositivos de red Los dispositivos de red son elementos que permiten conectividad entre los equipos de la red, estos dispositivos están clasificados en dos grandes grupos, el primero son los dispositivos de usuario final entre los cuales se destacan las computadoras, escáneres, impresoras etc. A continuación algunos dispositivos que se utilizan: . Enlace ADSL (Asimetric Digital Subscriber Line o Línea de Suscriptor Digital Asimétrica) es una tecnología de banda ancha que permite una velocidad buena (no garantizada “la velocidad constante”) en la transmisión de datos e imágenes (Internet), todo ello a través de la línea de teléfono. Cada usuario se conecta a través de su línea telefónica con un modem a una central telefónica (un cable de cobre) en concreto son dos pares de cobre. Los usuarios que se encuentren en la misma zona se conectan a la misma central y obtienen la interconexión. Figura 7: Enlace ADSL. 10.

(17) Fuente: http://www.asic.upv.es/sta/Manuales/MADSL/adsl1.gif. . Enlace dedicado El servicio "conexión o enlace dedicado" es una conexión que permite estar conectado permanentemente en Internet, las 24 horas del día, los 365 días del año, sin requerir el uso de una línea telefónica, es una conexión que no se apaga al dejarla de utilizar y no se enciende al quererla utilizar, es una conexión permanente de alta calidad, con habilidad y segura. Este tipo de conexión facilita el acceso a Internet a los usuarios y especialistas de redes locales, brindando la oportunidad de instalar servidores Web, de correo electrónico y mucho más aplicaciones en la red LAN (local área network) de la Institución o empresa. No es necesario el uso de líneas telefónicas y garantiza un ancho de banda asegurado con alto nivel de con habilidad, estabilidad y seguridad.3 Figura 8: Enlace dedicado. Fuente: http://cdn2.hubspot.net/hub/491090/file-2974270612-png/blog-files/enlaces-dedicados-branchrepeater.png. . Swicth: es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la conexión una vez finalizada esta. Figura 9: Switch. Fuente: http://www.dlink.com/es/es/business-solutions/switching/unmanaged-switches/desktop//media/images/products/dgs/1024d/dgs1024dg1image-lside.png. 3. http://www.grupointerclan.com/internet/enlaces_dedicados.pdf. 11.

(18) . Router: también conocido como enrutador o encaminador de paquetes es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.4 Figura 10: Router. Fuente: https://http2.mlstatic.com/router-cisco-1841-series-1800-D_NQ_NP_777221-MLV20731159111_052016-O.jpg. . Access Point: Los puntos de acceso, también llamados APs o wireless access point, son equipos hardware configurados en redes Wifi y que hacen de intermediario entre el ordenador y la red externa (local o Internet). El access point o punto de acceso, hace de transmisor central y receptor de las señales de radio en una red Wireless. Los puntos de acceso utilizados en casa o en oficinas, son generalmente de tamaño pequeño, componiéndose de un adaptador de red, una antena y un transmisor de radio.5 Figura 11: Access Point. Fuente: https://http2.mlstatic.com/cisco-access-point-D_NQ_NP_13386-MLM2950587913_072012-F.jpg. . 4 5. Telefonía análoga: estas líneas se engloban en la Red de telefonía conmutada (RTC o RTBC) y básicamente están pensadas primordialmente. http://www.informaticamoderna.com/Router_inal.htm http://www.ordenadores-y-portatiles.com/punto-de-acceso.html. 12.

(19) para transmisión de voz, aunque pueda también transportar datos, por ejemplo en el caso del fax o de la conexión a Internet. Características:  . Permiten una sola comunicación por línea contratada Mayoritariamente utilizada en el mercado residencial6 Figura 12: Telefonía análoga. Fuente: http://telycit.net/c/22-tm_home_default/telefonos-clasicos.jpg. . Telefonía digital: estas líneas se engloban en la Red digital de servicios integrados (RDSI o ISDN en inglés), estas líneas permiten conexiones digitales extremo a extremo para proporcionar una amplia gama de servicios, tanto de voz como de teleservicios y otros tipos.  . .  . 6 7. Líneas RDSI (BRI), permiten 2 comunicaciones simultáneas a través de 2 canales de 64 Kbps, para voz o datos. Las líneas RDSI (PRI), permiten hasta 30 comunicaciones simultáneas a través de 30 canales de 64 Kbps, para voz o datos. Varios números geográficos, permite por ejemplo, tener hasta 8 números de teléfono sobre la misma línea (DDI), sin embargo lo habitual es tener varios números para las comunicaciones de voz y uno para el fax. Mayoritariamente utilizada en el mercado empresarial Mayor calidad de sonido que las analógicas (codec G-711)7. http://www.nubip.com/diferencia-entre-linea-analogica-y-linea-digital/ http://www.nubip.com/diferencia-entre-linea-analogica-y-linea-digital/. 13.

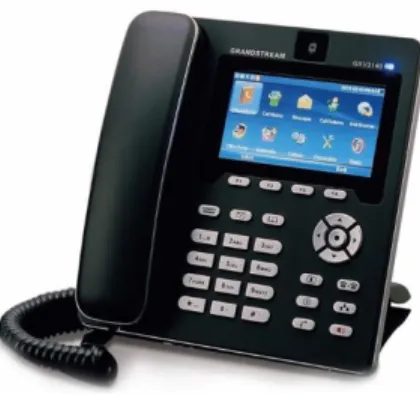

(20) Figura 19: Telefonía digital. Fuente: http://riminiinformatica.it/wp-content/uploads/2015/05/grandstream-gxv31401.jpg. . Computador: es una máquina que está diseñada para facilitarnos la vida. En muchos países se le conoce como computadora u ordenador, pero todas estas palabras se refieren a lo mismo. Esta máquina electrónica nos permite desarrollar fácilmente múltiples tareas que ahora hacen parte de nuestra vida cotidiana, como elaborar cartas o una hoja de vida, hablar con personas de otros países, hacer presupuestos, jugar y hasta navegar en internet.8 Figura 20: Computador de escritorio. Fuente: http://www.senortecnologia.com/wp-content/uploads/2012/05/computador2.jpg. . Portátil: un computador portátil o laptop tiene las mismas características que un computador de escritorio, sino que este puede ser transportado fácilmente a donde se requiera.. 8https://www.gcfaprendelibre.org/tecnologia/curso/informatica_basica/empezando_a_usar_un_com. putador/1.do. 14.

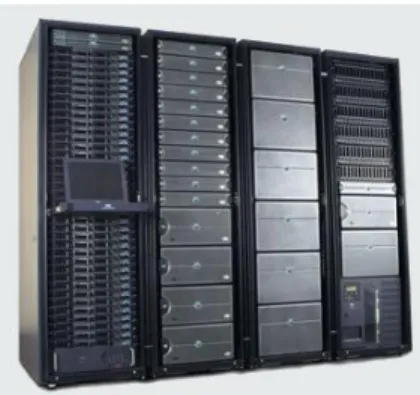

(21) Figura 21: Computador portátil. Fuente: https://http2.mlstatic.com/portatil-acer-intel-D_NQ_NP_992511-MCO20569568035_012016-F.jpg. . Servidor: Dispositivo electrónico que le da servicios a clientes con los permisos necesarios para ello. Básicamente un servidor es una computadora, ya que cuenta con memoria, procesador, sistema operativo etc. Sin embargo el servidor esta optimizado para trabajar como tal y no como cualquier computador personal. Existen muchos tipos de servicios que puede prestar un servidor, entre los más comunes están: De impresión, Web, DHCP, Telefonía, Base de Datos, Proxy etc.9 Figura 22: Servidor. Fuente: http://4.bp.blogspot.com/X9Qk7B2NbSU/UJG6WBvfiuI/AAAAAAAAAFs/TWTQ3cPHrqI/s1600/servidor-web.jpg. . 9. Patch Panel (su traducción al español es Panel de Parcheo ó también Panel de Conexiones), se trata de un concentrador pasivo de conexiones de red, conformado por una regleta metálica especialmente diseñada para ser colocada en Racks (Bastidores). El Patch Panel cuenta en su parte frontal con un número definido de conectores RJ45 y en la parte trasera diversas. Autores. 15.

(22) conexiones para acoplar cables de red UTP procedentes de los conectores de pared Jack RJ45.10  Patch Panel Solido: Estos vienen configurados de fábrica con el tipo de terminación del conector.  Patch Panel Modular: Es un panel con orificios de dimensión estándar que permite la inserción de módulos con diferentes tipos de conectores según la necesidad.11 Figura 23: Patch panel. Fuente: http://telnetron.com/media/catalog/product/cache/2/image/9df78eab33525d08d6e5fb8d27136e95/3/3/3378_2.JPG. . Fibra óptica: se compone de filamentos de vidrio, aunque algunas veces se pueden encontrar de plástico. La forma de enviar información a través de la fibra óptica es a través de haces de luz, los cuales viajan dentro de ella. En telecomunicaciones, es el medio de transmisión más utilizado gracias a la gran capacidad que tiene de enviar información, ya que a través de un hilo de fibra óptica se pueden enviar millones de bits por segundo (bps) y acceder a servicios de manera simultánea con gran velocidad y calidad. Tipos de Cable de Fibra Óptica Cable Auto Soportado ADSS Es un cable diseñado para ser utilizado en estructuras aéreas, comúnmente redes eléctricas o de distribución energética (postes o torres), posee características técnicas que permiten soportar condiciones ambientales extremas y la forma de instalación es a través de soportes y abrazaderas especiales. Cable Submarino Es un cable diseñado para permanecer sumergido en el agua. Estos cables logran alcanzar grandes distancias, por lo que son muy utilizados para conectar continentes. Adentro, en su composición, disponen de cables de energía para alimentar los amplificadores ópticos que normalmente hacen parte de sistema de comunicaciones y, al encontrarse ubicados a grandes profundidades, se imposibilita su mantenimiento. Cable OPGW El cable OPGW (Optical Ground Wire) es un cable que tiene fibras ópticas insertadas dentro de un tubo, en el núcleo central del cable de tierra de los circuitos eléctricos. Sus fibras ópticas están. 10 11. http://www.informaticamoderna.com/Patch_panel.htm Autores.. 16.

(23) completamente protegidas y rodeadas por pesados cables a tierra. Es utilizado por las compañías eléctricas para suministrar comunicaciones a lo largo de las rutas de las líneas de alta tensión y poseen gran disponibilidad en el servicio de transmisión de información.12 Figura 24: Fibra óptica. Fuente: http://revistafibra.info/wp-content/uploads/2015/02/fibra-optica.jpg. . Cable categoría 6: Cables para la trasmisión de datos y señales analógicas y digitales, especiales para instalaciones domóticas. Cable de uso interior, avanzada tecnología para trasmitir datos a alta velocidad. Proporcionan unas excelentes características que superan los requerimientos de la Cat 6, obteniendo unos valores de rendimiento muy superiores a los cables existentes en el mercado para esta categoría.13 Figura 25: Cable categoría 6. Fuente: https://www.telecocable.com/public/archivos/imagen/39T4P6RFTP-1.jpg. . 12 13. Servidor DNS:(DomainNameSystem) es un conjunto de protocolos y servicios (base de datos distribuida) que permite a los usuarios utilizar nombres en vez de tener que recordar direcciones IP numéricas. Ésta es ciertamente la función más conocida de los protocolos DNS: la asignación de nombres a direcciones IP. Por ejemplo, si la dirección IPdel sitio FTP de UNIREMINGTON es 200.64.128.4, la mayoría de la gente llega a este equipo especificando “remington.edu.co” y no la dirección IP. Además de ser más. http://www.mintic.gov.co/portal/vivedigital/612/w3-article-5342.html http://www.gescable.es/productos_21_cable-utp-cat-6.html. 17.

(24) . . . . fácil de recordar, el nombre es más fiable. La dirección numérica podría cambiar por muchas razones, sin que tenga que cambiar el nombre.14 Servicio DHCP:(Dynamic Host Configuration Protocol) se utiliza para asignar direcciones IP a las computadoras de los usuarios cuando éstas arrancan. Este protocolo apareció como un protocolo estándar en octubre de 1993. Es un protocolo muy usado para proporcionar automáticamente información como direcciones IP, máscaras de subred e información de encaminamiento entre computadoras. Si tu red usa DHCP, necesitarás un cliente DHCP para poder conectarte a ella. DHCP también se usa en algunos módems de cable. DHCP es el protocolo que les permite a los administradores de la red manejar en forma central y automática la asignación de direcciones IP en una red corporativa. Usando el protocolo de Internet (IP), cada máquina que se vaya a conectar a la Internet requiere una única dirección IP asignada cuando se establece la conexión a la Internet para un computador en particular. Sin DHCP habría que incluir estas direcciones en forma manual en cada PC en una organización, y se tendría que ingresar una dirección nueva cada vez que el PC se mueve a otra ubicación en la red. DHCP usa un concepto de "alquiler" o cantidad de tiempo que una dirección IP estará válida para un computador.15 Servicio de Transferencia de Archivos (FTP): Es uno de los diversos protocolos de la red Internet; concretamente significa File TransferProtocol (Protocolo de Transferencia de Archivos) y es el ideal para transferir grandes bloques de datos por la red. En este servidor se almacenan archivos y aplicaciones de productividad como por ejemplo procesadores de texto, hojas de cálculo, etc16. Servidores proxy: se sitúan entre un programa del cliente (típicamente un navegador) y un servidor externo (típicamente otro servidor web) para filtrar peticiones, mejorar el funcionamiento y compartir conexiones. Un servidor proxy es un equipo intermediario situado entre el sistema del usuario e Internet. Puede utilizarse para registrar el uso de Internet y también para bloquear el acceso a una sede Web17 Servidor de Base de Datos (SQL): Servidor donde se almacenan las bases de datos, tablas, índices. Es uno de los servidores que más carga tiene. Una base de datos es un conjunto de datos que pertenecen al mismo contexto almacenados sistemáticamente para su uso posterior. En este sentido, una biblioteca puede considerarse una base de datos compuesta en su mayoría por documentos y textos impresos en papel e indexados para su consulta18.. 14. http://es.scribd.com/doc/61174003/53/SERVIDOR-UBICADOS-EN-EL-MDF http://www.deltaasesores.com/recursos/terminos/d-g/2560-dhcp 16 Autores 17 http://www.itescam.edu.mx/principal/sylabus/fpdb/recursos/r44708.DOC 18 Autores 15. 18.

(25) . Servicio de Impresión: Como su nombre lo indica, es el encargado de manejar la cola de impresión de las diferentes impresoras que se hayan instalado19.. 2.2 MARCO LEGAL Para el presente proyecto se tienen en cuenta las normas técnicas y la parte legislativa del MinTIC (Ministerio de Tecnología de la Información y las Comunicaciones). A continuación las leyes según normativas colombianas para la construcción de una red LAN: IEEE 802.9 Conjunto de normas IEEE para la integración de tráfico de voz, datos y vídeo para las LAN y las redes ISDN. Los nodos definidos en la especificación incluyen teléfonos, computadoras y códecs de vídeo. El servicio provee un flujo multiplexado que puede llevar canales de información de datos y voz conectando dos estaciones sobre un cable de cobre en par trenzado.20 Norma ANSI/TIA/EIA-568-A-568B Administración del sistema de cableado estructurado La administración del sistema de cableado incluye la documentación de los cables, terminaciones de los mismos, paneles de parcheo, armarios de telecomunicaciones y otros espacios ocupados por los sistemas. La norma TIA/EIA 606 proporciona una guía que puede ser utilizada para la ejecución de la administración de los sistemas de cableado. Los principales fabricantes de equipos para cableados disponen también de software específico para administración. Decreto-ley 1900 de 1990 establece que las telecomunicaciones deberán ser utilizadas como instrumentos para impulsar el desarrollo político, económico y social del país, con el objetivo de elevar el nivel y la calidad de vida de los habitantes. Artículos 14 y 15 de esta ley. Ley 72 de 1989 establece que el Gobierno Nacional promoverá la cobertura nacional de los servicios de telecomunicaciones y su modernización, a fin de propiciar el desarrollo socioeconómico de la población.. 19 20. Autores http://www.ieee.org.co/acerca-de-ieee.php. 19.

(26) Capitulo III Esquematización Ingenieril. 3.1 ANÁLISIS DEL PROYECTO Intel Corp. es una organización que con el transcurso de los años ha presentado un notable crecimiento a nivel de mercadeo y este crecimiento conlleva a la necesidad de ampliar y mejorar aspectos que involucran distintas áreas, entre ellas evidenciamos el área de infraestructura y el de sistemas de información. Teniendo en cuenta estos detalles, la dirección administrativa ha tomado la decisión de intervenir con una inversión que cubra estos aspectos con el fin de que este crecimiento no afecte la parte operativa y, por el contrario, sea notoria una mejora en los procesos. La red de cada sede es independiente con un servicio ADSL cada uno, lo cual perjudica a los usuarios ya que presenta lentitud en sus servicios, además de presentar tardanza en el empalme y actualización de datos en cada sede, poniendo en riesgo la fiabilidad y seguridad de la información ya que, debido a esto, la información podría llegar a ser alterada o en caso de una caída en los servicios, podría no llegar a ser almacenada dicha información, presentando inconsistencias en los datos albergados. Debido a la inconsistencia en la conexión entre sedes, la conectividad de estaciones de trabajo se torna inestable y representa pérdidas para la organización. Por este inconveniente se ha propuesto en la organización, cambiar los equipos de interconectividad, además de un impecable diseño de red para garantizar que no exista ninguna caída de los servicios, además de la unificación de sedes en un mismo edificio que cuente con la infraestructura adecuada para realizar la respectiva conectividad en un nivel centralizado.. 20.

(27) 3.2 ESTRUCTURA TEMÁTICA TOP – DOWN Network Design21 I. Fase Identificación de las necesidades y objetivos de los clientes En esta fase se identificara los objetivos y restricciones técnicos del cliente.   . Análisis de los objetivos y restricciones del negocio. Análisis de los objetivos técnicos y sus restricciones. Caracterización de la red existente.. II. Fase de diseño lógico. En esta fase se diseñará la tipología de red, el modelo de direccionamiento y nombramiento, y se seleccionará los protocolos de siwtching y routing para los dispositivos de interconexión. El diseño lógico también incluye la seguridad y administración de la red. 1. 2. 3. 4. 5.. Diseño de la tipología de la red. Diseño del modelo de direccionamiento y nombramiento. Selección de protocolos de siwtching y routing. Desarrollo de estrategias de seguridad de la red. Desarrollo de estrategias de gestión de la red.. III. Fase de diseño físico. Esta fase implica en seleccionar las tecnologías y dispositivos específicos que darán satisfacción a los requerimientos técnicos de acuerdo al diseño lógico propuesto (LAN/WAN). 1. Selección de tecnologías y dispositivos para la red.  Diseño del cableado estructurado  Tecnologias LAN: ATM, Fast Ethernet, Giga Ethernet  VoIP  Siwtch  Router  Inalambrico 21. http://metodologiaspararedes.blogspot.com.co/. 21.

(28)  . Modelo de red basado en servidor Otros. 2. Selección de tecnologías y dispositivos empresariales  Red Privada Virtual (VPN)  Línea dedicada  Otros IV. Fase de prueba, optimización y documentación. Cada Sistema es diferente, la selección de métodos y herramientas de prueba correctos, requiere creatividad, ingeniosidad y un completo entendimiento del sistema a ser evaluado. 1. Prueba del diseño de red. 2. Optimización del diseño de red. 3. Documentación de la red. 3.3 ANALISIS Y DEFINICION DE REQUERIMIENTOS. Entre los requerimientos que abarca este proyecto, se puede afirmar que uno de los principales temas en los cuales se debe hacer énfasis es el del almacenamiento de información por parte de los usuarios en el servidor de bases de datos, el cual no cuenta con un funcionamiento 100% optimo, esto debido a la infraestructura del cableado. Como consecuencia de ello podremos notar que no toda la información es almacenada correctamente e incluso se evidencia perdida de información, aparte de la lentitud en los servicios debido al volumen de datos y tráfico en la red. El cableado estructurado de la organización es de vital importancia, por lo tanto, una buena implementación de este, es factor para que los principales inconvenientes de la misma sean mitigados a cabalidad. Una vez se cumpla el objetivo, se deberá verificar que los demás pormenores relacionados con la parte de conectividad estén funcionando correctamente. Entre estos están:        . Conectividad sin intermitencia. Compartimiento de archivos eficiente entre estaciones de trabajo. Correcto almacenamiento de información en el servidor. Seguridad en la red. Servicio de impresión por red. Velocidad en el canal de internet. Eficiente funcionamiento de las VPN. Rendimiento de la red a pesar de la cantidad de usuarios conectados.. 22.

(29) 3.4 DISEÑO DEL PROYECTO Fase 1: Identificación de las necesidades y objetivos del cliente: 1. Análisis de los objetivos y restricciones del negocio: para identificar las necesidades y objetivos del negocio, es importante tener en cuenta la misión y visión, esto hará que se puede focalizar todos los requerimientos y proyecciones, que tiene y tendrá el negocio. Misión  Intel Corp tiene como misión el desarrollo del talento humano, como vía segura para el mejoramiento del nivel de vida de la persona y el desarrollo del país. Visión  La visión de Intel Corp es lograr en cinco años, presencia activa a nivel nacional e internacional, mediante proyectos de desarrollo de interés general, ofreciendo oportunidades a todos por igual.. Restricciones  Clientes insatisfechos.  Malos manejos financieros.  Operaciones descentralizadas.  Información no llega a tiempo a las áreas.  Pago atrasados.  Pedidos despachados tardes.  Facturación errada.. 2. Análisis de los objetivos técnicos y sus restricciones: Objetivos técnicos:  Mejorar la calidad del cableado.  Actualización de equipos de comunicaciones que existen en las sedes.  Garantizar que con la unificación de la empresa en una sola sede, su nueva infraestructura cumpla las necesidades requeridas.  Implementar tecnología que ayude al buen funcionamiento de la empresa, mitigue las fallas existentes.  Mejorar la calidad en el servicio de internet.  Tener centralizadas las base de datos esto hará más eficientes los procesos. 23.

(30) Restricciones:  No contar o sobrepasar el presupuesto para el diseño de la red.. 3. Caracterización de la red existente. La empresa Intel Corp cuenta con 110 equipos PC, que están distribuidos en las dos sedes, al igual cuenta con los siguientes equipos:  Tres (3) Switch a los cuales están conectados los Host.  Dos (2) Router.  30 Mb en servicio de Internet.  Tres (3) impresoras las cuales están conectadas a la red existente, para que todos puedan hacer uso de estas.. Fase 2: Diseño lógico 1. Diseño de la tipología de la red. Figura 26: Diseño de la tipología de la red.. Fuente: http://image.slidesharecdn.com/diseodeunared-lan-140425050847-phpapp02/95/redes-de-area-local-5638.jpg?cb=1398402671. 2. Diseño del modelo de direccionamiento y nombramiento. La red estará segmentada en 6 subnets, las cuales harán distinguir por dirección de IP cada área de la organización, que se clasifican de la siguiente manera. Tabla 1: Diseño del modelo de direccionamiento. Subnet. Gerencia general. T.. T.. neces. asigna. ario. do. 20. 30. Dirección IP. Mascara de Rango sub red. Broadcast. 192.168.0.0/27. 225.225.225 192.168.0.1 .224 192.168.0.30. 192.168.0.31. 24.

(31) Operación y diseño. 20. 30. 192.168.0.32/27. 225.225.225 192.168.0.33 .224 192.168.0.62. 192.168.0.63. Financiera. 20. 30. 192.168.0.64/27. 225.225.225 192.168.0.65 .224 192.168.0.94. 192.168.0.95. Gestión humana. 20. 30. 192.168.0.96/27. 225.225.225 192.168.0.97 .224 192.168.0.126. 192.168.0.127. Adquisición 20 e insumos. 30. 192.168.0.128/27. 225.225.225 192.168.0.129 .224 192.168.0.158. 192.168.0.159. Call Center. 30. 192.168.0.160/27. 225.225.225 192.168.0.161 .224 192.168.0.190. 192.168.0.191. 20. 3. Selección de protocolos de switching y routing. Protocolos de Switching . Control de tráfico. El tráfico de la LAN se vea afectado o interrumpido por tormentas de broadcast, multicast o unicast en una de las interfaces físicas. Una tormenta LAN ocurre cuando paquetes inundan la LAN, generando tráfico excesivo y degradando el desempeño de la red. Errores en la implementación de protocols, configuraciones de red erróneas o usuarios atacando la red con DoS pueden provocar una tormenta.22. . Rendimiento en el manejo del tráfico dela red. Un Switch de Capa 3 es capaz de identificar si el tráfico que arriba a sus puertos tiene que ser switcheado en Capa 2 o Capa 3, y si éste debe de tratarse de manera local, o switchearlo al backbone. De esta manera este equipo toma la decisión de manejarlo con sus propios recursos, sin consumir ancho de banda ni generar tráfico innecesario en el backbone.. . Escalabilidad para el soporte de nuevas aplicaciones. Aplicaciones que hoy en día se instalan en las redes actuales como Voz sobre IP, Multimedia para videoconferencia en PC's conectadas en red. Calidad de Servicio y Manejo de los Recursos de Red, demandan mayor capacidad e inteligencia en las redes switcheadas. Un switch de Capa 3 viene preparado para el manejo de este tipo de ambientes.. 22. http://www.udb.edu.sv/udb/archivo/guia/electronica-ingenieria/administracion-deredes/2011/ii/guia-6.pdf. 25.

(32) . Manejo de redes virtuales. Un switch de Capa 3, puede switchear o rutear tráfico entre cualquier VLAN que haya sido definida en el Switch.. . Seguridad. Un Switch de Capa 3 tiene todos los niveles de control y seguridad con los que un ruteador normalmente cuenta. Existen mecanismos de seguridad para prevenir que un usuario indeseado se conecte a la red, incluso a nivel físico. Estos switches pueden filtrar información no deseada incluso de los usuarios que tienen permitido el acceso a la red, para prevenir ataques a servidores, bases de datos, o proteger aplicaciones con ciertos niveles de seguridad. También cuentan con mecanismos de protección para evitar que un usuario no deseado pueda infiltrarse a la configuración del switch. Tolerancia a fallas. Un Switch de Capa 3 cuenta con variados mecanismos de control de fallas y de respaldo tanto de Capa 2 como de Capa 3. Protocolos como VRRP, ESRP y OSPF se utilizan hoy en día, para manejar eficientemente las rutas de respaldo. Con estos protocolos, los switches de Capa 3 participan de los mecanismos de control de fallos en los enlaces, junto con los ruteadores para recuperar rápida e inteligentemente la conexión entre los recursos de la red. Un switch de Capa 2, sencillamente no tiene capacidad para hacer esto. Tendencias tecnológicas. Un Switch de Capa 3 cuenta con la suficiente "inteligencia" para interactuar con el tráfico que va o viene de la Internet, y participa con ella en el manejo eficiente de los diferentes tipos de tráfico como Voz sobre IP por ejemplo, que ya es una realidad. Un switch de Capa 2 simplemente no tiene nada que hacer al respecto.. . . Protocolos de routing . OSPF (Open Shortest Path First). Es un Protocolo de Gateway interior que se usa para distribuir información de enrutamiento dentro de un sistema autónomo único. El protocolo OSPF se basa en tecnología de estado de enlace, la cual es una desviación del algoritmo basado en el vector Bellman-Ford que se usa en los protocolos tradicionales de enrutamiento de Internet, como por ejemplo, RIP. OSPF ha introducido conceptos nuevos, por ejemplo, la autenticación de actualizaciones de enrutamiento, máscaras de subred de longitud variable (VLSM), resumen de ruta, etc. 26.

(33) 4. Desarrollo de estrategias de seguridad de la red La seguridad es un tema que se debe de tener muy presente, ya que podría ser vulnerada, por lo cual se debe garantizar la administración de red mediante un sistema de seguridad optimo, que mantenga la prohibición de acceso a la información, de igual manera estandarizando los procesos basados en políticas de aseguramiento, debe de prevenir lo siguiente: . . . . Ataques de denegación de servicio (DoS): El atacante o grupo de atacantes coordina contra una red de organización o recursos de servidor al enviar paquetes no autorizados al host de destino (ya sea servidor, enrutador o estación de trabajo). De esta manera se fuerza al recurso a convertirse en disponible para usuarios legítimos Suplantación de IP: na máquina remota actúa como un nodo en su red local, encuentra vulnerabilidades con sus servidores e instala un programa trasero o Caballo de Troya para obtener control sobre los recursos de la red. Cracking de passwords: su objetivo inicial consiste en entrar al Server. Para ello, se procede como si se tratase de una máquina remota (telnet). Pero, debido a que se permite el acceso a múltiples usuarios, los sistemas UNIX nos solicitarán un nombre de identificación acompañado de una clave. Email Spamm: El e-mail bombing consiste en enviar muchas veces un mensaje idéntico a una misma dirección, saturando el mailbox del destinatario, el spamming, que es una variante del e-mail bombing.. 5. Desarrollo de estrategias de gestión de la red Administración de la red: los administradores de red son vital importancia para una organización, por lo cual cabe resaltar algunas de sus funciones:  Instalación y mantenimiento de la red, es muy importante porque garantizara que todos los servicios estén disponibles, y se mantenga en buenas condiciones al paso del tiempo.  Diagnóstico de problemas y dar soluciones.  Mantener actualizados en información a los usuarios de la red.  Mantener documentado el sistema de la red.. 27.

(34) Organización de la red: tal como la administración la organización resultan muy útiles ya que ayudan a mitigar, problemáticas que se presentan, algunos funciones:  Garantizar la comunicación entre los diferentes dominios de la red.  Garantizar que las conexiones de la red estén siempre interconectados y así haya un flujo de información constante sin interrupciones.  Mantener la funcionalidad de los ordenadores, previendo que se pueda presentar daños. Fase 3: Diseño físico 1. Selección de tecnologías y dispositivos para la red. .  . . Diseño del cableado estructurado Cableado de telecomunicaciones: Tendido horizontal y vertical con cable S/FTP categoría 6A (Clase FA) de 100Ω tipo LS0H.Terminación con Conectores Hembra de 8 contactos tipo IDC categoría 6ª, Fibra Óptica de 12 hilos, tipo OM4, 50/125um para Backbone de datos entre Cuartos de telecomunicaciones. Centro de Datos: Rack para cableado y equipos de telecomunicaciones de 45 RMS (Unidades de Rack).Bandeja porta cable para cableado de telecomunicaciones. Distribución y canalizaciones: Canalización en Escalerilla Cablofil (Electrozincado) para distribución del cableado horizontal por pasillo principal y entrada al Cuarto de Cableado. Canalización en canaleta plástica para las dispersiones del cableado horizontal, hacia los puestos de trabajos. Cableado Horizontal: El cableado horizontal, comprende todo enlace desde un centro de conexión cruzada Principal u Horizontal (MCC o HCC, Main Cross Connect o Horizontal Cross Connect, respectivamente), para este caso, ubicado en el Cuarto De Cableado, hacia las tomas de las áreas de trabajo (TO, Telecommunication Outlet).. Tecnologías de conectividad  Los Switch estarán conectados en cascada mediante fibra óptica, esto permitirá de una forma fácil añadir más puertos si se requiere posteriormente.  Las conexiones se harán por Giga Ethernet, garantizando una red con una velocidad alta de transmisión de datos.  Switch Cisco Sg500 48 Puertos Giga Sg500-52-k9-na.  Telefonía IP.  Cisco Aironet 802.11ac Wave 2 Access Points  Cisco Catalyst 4500-X Series Switch Router. 28.

(35) 2. Selección de tecnologías y dispositivos empresariales.  Enlace dedicado para lograr una comunicación más estable.  Red Privada Virtual (VPN) Fase 4: Fase de prueba 1. Prueba del diseño de red.  Realizar pruebas de los fabricantes  Herramientas de prueba de diseño de red  Un escenario de prueba del diseño de red  La prueba debe incluir análisis de fallas  Diseñar un formato para pruebas 2. Optimización del diseño de red.  No aplica debido a que la implementación es nueva. . 3. Documentación de la red.  Esta documentación se hará según requerimientos del cliente.  En estos estará contenido los documentos del diseño de la red.. 29.

(36) CONCLUSIONES. En el transcurso de este proyecto se logró identificar varias falencias que involucran tanto la infraestructura física de la organización, como las topologías de red implementadas para la conectividad de equipos y su respectivo cableado estructurado. Para mitigar dichas falencias se debió realizar un debido estudio que compromete las áreas involucradas y después de recoger dicha información y verificar el nivel de operatividad y satisfacción de los usuarios, se tomaron medidas al respecto, medidas que comprometen tanto la conectividad de los equipos como la infraestructura física de la organización, los requerimientos realizados por los usuarios y las dificultades que diariamente se presentan en sus labores, una vez hecho esto se replantean las posibles soluciones, teniendo en cuenta costos, tiempos e infraestructura. Hemos logrado evidenciar que en medida en la cual crece una empresa, se debe realizar un estudio de rendimiento en la red, además de verificar el nivel de operatividad de los usuarios que hacen uso de los equipos de cómputo y con ello comprobar si existen inconvenientes a nivel de red que perjudique su trabajo.. 30.

(37) BIBLIOGRAFÍA Andrew S Tanembaum. (1997). Redes De Computadoras. Prentice Hall. Tercera Edición. Angulo, Néstor (1999). Redes Inalámbricas. II taller de Redes en América Latina y el Caribe. Mérida Venezuela. Barceló Ordinas José María, Íñigo Griera Jordi. (2004). Software Libre Redes de Computadores. Eureca Media, SL. Primera Edición. CISCO SYSTEMS, INC. CCNA 1:( 2003). Conceptos básicos sobre networking, Suplemento sobre cableado estructurado. Cisco Systems. Gil Vázquez, Pablo. Pomares Baeza, Jorge. Candelas Herías, Francisco A. Redes de transmisión de datos. Publicaciones de la universidad de alicante. Alicante España. (2010). Higinio Facchini. (2009). Curso de Redes UNDEC Descripción y Diseño de Redes LAN Cableado Estructurado. UNDEC.. INFOGRAFÍA [1]. [2]. [3]. [4]. [5]. [6]. [7].. http://www.masadelante.com/faqs/lan http://redesdedatosinfo.galeon.com/enlaces2128608.html http://www.grupointerclan.com/internet/enlaces_dedicados.pdf http://www.informaticamoderna.com/Router_inal.htm http://www.ordenadores-y-portatiles.com/punto-de-acceso.html http://www.nubip.com/diferencia-entre-linea-analogica-y-linea-digital/ https://www.gcfaprendelibre.org/tecnologia/curso/informatica_basica/empezan do_a_usar_un_computador/1.do [8]. http://www.informaticamoderna.com/Patch_panel.htm [9]. http://www.mintic.gov.co/portal/vivedigital/612/w3-article-5342.html [10]. http://www.gescable.es/productos_21_cable-utp-cat-6.html [11]. http://es.scribd.com/doc/61174003/53/SERVIDOR-UBICADOS-EN-EL-MDF [12]. http://www.deltaasesores.com/recursos/terminos/d-g/2560-dhcp [13]. http://www.itescam.edu.mx/principal/sylabus/fpdb/recursos/r44708.DOC [14]. http://www.ieee.org.co/acerca-de-ieee.php [15]. http://metodologiaspararedes.blogspot.com.co/ [16]. http://www.udb.edu.sv/udb/archivo/guia/electronicaingenieria/administracion-de-redes/2011/ii/guia-6.pdf. 31.

(38) ANEXOS. 32.

(39) Anexo A. Plano físico y de red actual sede N° 1.. 33.

(40) Anexo B. Plano físico y de red actual sede N° 2.. 34.

(41) Anexo C. Plano físico y de red propuesto piso 1.. 35.

(42) Anexo D. Plano físico y de red propuesto piso 2.. 36.

(43) Anexo E. Plano físico y de red propuesto piso 3.. 37.

(44) Anexo F. Plano físico y de red propuesto piso 4.. 38.

(45) Anexo G. Plano conectividad actual Switch 1 sede 1.. 39.

(46) Anexo H. Plano conectividad actual Switch 1 sede 2.. 40.

(47) Anexo I. Plano conectividad propuesta Switch 1.. 41.

(48) Anexo J. Plano conectividad propuesto Switch 2.. 42.

(49) Anexo K. Plano conectividad propuesto Switch 3.. 43.

(50) Anexo L. Rack de comunicaciones.. 44.
