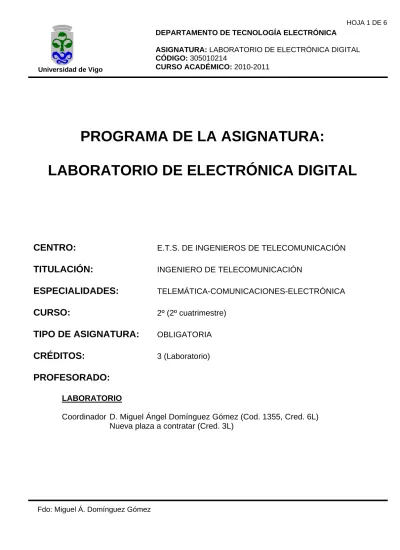

PROGRAMA DE LA ASIGNATURA:
LABORATORIO DE ELECTRÓNICA DIGITAL
CENTRO: E.T.S. DE INGENIEROS DE TELECOMUNICACIÓN TITULACIÓN: INGENIERO DE TELECOMUNICACIÓN
ESPECIALIDADES: TELEMÁTICA-COMUNICACIONES-ELECTRÓNICA CURSO: 2º (2º cuatrimestre)
TIPO DE ASIGNATURA: OBLIGATORIA CRÉDITOS: 3 (Laboratorio) PROFESORADO:
LABORATORIO
Coordinador D. Miguel Ángel Domínguez Gómez (Cod. 1355, Cred. 6L)
Nueva plaza a contratar (Cred. 3L)
Fdo: Miguel Á. Domínguez Gómez
OBJETIVOS
La asignatura LABORATORIO DE ELECTRÓNICA DIGITAL es el complemento de la asignatura teórica ELECTRÓNICA DIGITAL del mismo curso y primer cuatrimestre.
En esta asignatura se supone que el alumno ya ha adquirido los conocimientos básicos de dispositivos electrónicos y electrónica digital en las asignaturas DISPOSITIVOS ELECTRÓNICOS I (1er curso) y ELECTRÓNICA DIGITAL (1er cuatrimestre de 2º curso). Por ello, se le dará una orientación hacia el diseño asistido por ordenador y el montaje/verificación de sistemas digitales que previamente habrá diseñado el propio alumno. Las prácticas se orientan fundamentalmente al diseño, montaje y verificación de circuitos secuenciales.
PROGRAMA DE PRÁCTICAS DE LABORATORIO (30 H.)
PRÁCTICA 0: INTRODUCCIÓN A LA REALIZACIÓN DE PROTOTIPOS DE CIRCUITOS ELECTRÓNICOS DIGITALES.
Se introducirán los recursos y herramientas hardware y software que se utilizarán en las prácticas de esta asignatura. Además se explicará la metodología a seguir en el proceso de montaje y verificación de circuitos electrónicos.
Duración: 2 horas.
PRÁCTICA 1: INTRODUCCIÓN AL PROCESO DE MONTAJE Y VERIFICACIÓN DE CIRCUITOS ELECTRÓNICOS DIGITALES.
En esta práctica el alumno montará y verificará un sistema combinacional simple construido con puertas lógicas. El alumno habrá realizado previamente el diseño en base a unas especificaciones.
Duración: 2 horas.
PRÁCTICA 2: CIRCUITOS COMBINACIONALES CON BLOQUES FUNCIONALES.
El alumno realizará el diseño y montaje de un circuito combinacional sencillo basado en bloques funcionales y puertas lógicas.
Duración: 2 horas.
Fdo: Miguel Á. Domínguez Gómez
PRÁCTICA 3: INTRODUCCIÓN AL DISEÑO ASISTIDO POR COMPUTADOR DE SISTEMAS ELECTRÓNICOS DIGITALES.
En esta práctica se introducirá al alumno en el manejo básico de un programa profesional de diseño electrónico asistido por computador:
Descripción de circuitos (esquemáticos).
Utilización de librerías de componentes.
Simulación de circuitos digitales.
El dominio de esta herramienta se amplía en el resto de las prácticas.
Se describirá el esquemático de un circuito combinacional sencillo y se realizará su simulación. Así el alumno podrá probar la validez de su diseño comprobando que cumple las especificaciones requeridas.
Duración: 2 horas.
PRÁCTICA 4: DISEÑO, SIMULACIÓN Y MONTAJE DE CIRCUITOS COMBINACIONALES.
El alumno habrá diseñado previamente un circuito combinacional simple con puertas y bloques funcionales. En el laboratorio realizará la simulación, el montaje y la verificación de su diseño usando las herramientas CAD introducidas en la práctica anterior.
Duración: 2 horas.
PRÁCTICA 5: DISEÑO JERARQUICO. SUMADOR DE 4 BITS CON SALIDA DE ACARREO.
En esta práctica se introduce al alumno en el diseño jerárquico. El alumno deberá diseñar, simular y montar un circuito electrónico que sume dos números binarios de cuatro bits a partir de bloques funcionales que implementen las funciones de un semisumador (half-adder).
Duración: 2 horas.
PRÁCTICA 6: SISTEMAS SECUENCIALES I. CONTADORES SÍNCRONOS Y ASÍNCRONOS. CIRCUITOS ANTIRREBOTES.
En esta práctica el alumno estudiará, mediante la simulación y montaje, los diferentes tipos de contadores y las diferencias entre ellos. También comprobarán de una manera práctica la necesidad de utilizar circuitos antirrebotes en los generadores de flancos.
Se introducirá el uso del analizador lógico para verificar el correcto funcionamiento del circuito una vez montado en la placa de prototipos.
Duración: 2 horas.
PRÁCTICA 7: SISTEMAS SECUENCIALES II. BIESTABLES J-K
Sobre un diseño previo, en base a unas especificaciones, el alumno realizará la simulación y el montaje de un sistema secuencial utilizando biestables J-K.
Duración: 2 horas.
Fdo: Miguel Á. Domínguez Gómez
PRÁCTICA 8: SISTEMAS SECUENCIALES III. CONTADORES.
Sobre un diseño previo, en base a unas especificaciones, el alumno realizará la simulación y el montaje de un sistema secuencial utilizando contadores.
Duración: 2 horas.
PRÁCTICA 9: SISTEMAS SECUENCIALES IV. REGISTRO DE DESPLAZAMINETO
Sobre un diseño previo, en base a unas especificaciones, el alumno realizará la simulación y el montaje de un sistema secuencial con contadores a biestables J-K. Al mismo tiempo deberá determinar los vectores de prueba que permitan verificar la evolución del circuito secuencial. Para ello se utilizará uno o varios registros de desplazamiento con carga en paralelo.
Duración: 2 horas.
PRÁCTICA 10: SISTEMAS SECUENCIALES V.
Sobre un diseño previo, en base a unas especificaciones, el alumno realizará la simulación y el montaje de un sistema secuencial complejo.
Duración: 2 horas.
PRÁCTICA 11: TRABAJOS GUIADOS.
Se realizarán una serie de casos prácticos bajo la supervisión del profesor.
Duración: 8 horas.
SOFTWARE Y HARDWARE UTILIZADO
Para la realización de las prácticas el alumno utilizará el siguiente material:
- Herramienta de Diseño Asistido por Computador ORCAD versión 9.0 - Placa de prototipos
- Fuente de alimentación - Generador de funciones
- Circuitos integrados de la familia 74LS - Sonda lógica
- Analizador lógico LA-2124A
El sistema operativo utilizado en los ordenadores de laboratorio donde se ejecutará el software citado anteriormente es Windows XP.
Fdo: Miguel Á. Domínguez Gómez
BIBLIOGRAFÍA
BÁSICA
Quintáns, C., “Simulación de circuitos electrónicos con ORCAD® 16 Demo”. Ed. Marcombo, 2008.
Goody R. W., “Orcad Pspice para Windows. Volume III: Datos y Comunicaciones Digitales”, Ed. Prentice Hall, 3th Edition, ISBN 84-205-4172-9, 2004.
Mandado E. y Mandado Y., "Sistemas electrónicos digitales". Ed. Marcombo, 9ª edición, 2008.
COMPLEMENTARIA
Manuales de los programas CAD que se utilicen en las prácticas.
Hojas de características de circuitos digitales de tecnologías TTL y CMOS de diversos fabricantes (Texas Instruments, Motorola, Signetics, National, ...)
Recanses M.A. y González J., “Orcad capture y layout 9.2”, Ed. Thomson, 2002.
Mandado E., Rodríguez J. y Álvarez J., "Manual de prácticas de electrónica digital", Ed. Marcombo, 3ª edición 1995.
Mandado E., Marcos J. y Pérez S., "Controladores lógicos y autómatas programables". Editorial Marcombo, 3ª edición, 1993.
Taub H. Y Schilling D., "Electrónica Digital Integrada", Ed. Marcombo.
Blanco C., “Fundamentos de electrónica digital”. Ed. Thomson, 2005.
Uyemura, J.P., “Diseño de sistemas digitales. Un enfoque integrado”. Ed. Thomson, 2000.
CONOCIMIENTOS PREVIOS RECOMENDADOS
Se recomienda tener aprobadas las asignaturas ANALISIS DE REDES y DISPOSITIVOS ELECTRÓNICOS I de primer curso y ELECTRÓNICA DIGITAL de segundo curso.
DOCENCIA
La asignatura consta de 2 horas semanales de prácticas de laboratorio.
La docencia de la asignatura se realizará en el LABORATORIO DE ELECTRÓNICA DIGITAL del Departamento de Tecnología Electrónica en la E.T.S.I. Telecomunicación (Laboratorio LD2).
Fdo: Miguel Á. Domínguez Gómez
INFORMACIÓN SOBRE LA ASIGNATURA
Toda la información referente a la documentación necesaria para la realización de las prácticas de laboratorio, así como las normas y avisos de la asignatura, está disponible en la página web webs.uvigo.es/mdgomez y en página correspondiente a la asignatura en faitic.uvigo.es.
EVALUACIÓN
Para la calificación de la asignatura se tendrá en cuenta la realización de las prácticas y se hará un examen final práctico que constará de dos partes:
Simulación de un determinado circuito secuencial
Montaje físico de dicho circuito y comprobación de su correcto funcionamiento.
Se realizarán los siguientes exámenes finales prácticos: JUNIO, SEPTIEMBRE y DICIEMBRE.
TUTORIAS
- Miguel Ángel Domínguez GómezHorario: Martes de 9h. a 11h.
Jueves de 12h. a 14 h.
Viernes de 12h. a 14h.
Lugar: Despacho 222 del Departamento de Tecnología Electrónica
