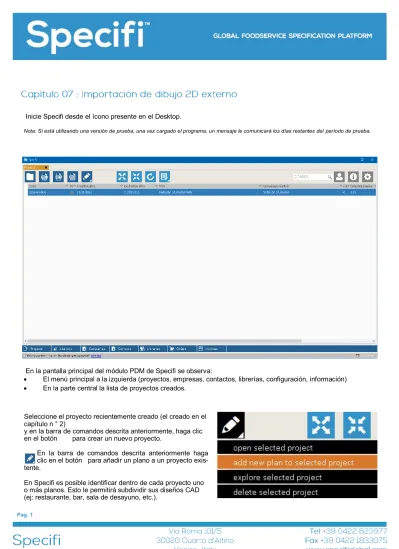

En la pantalla principal del módulo PDM de Specifi se observa:
El menú principal a la izquierda (proyectos, empresas, contactos, librerías, configuración, información)
En la parte central la lista de proyectos creados. Inicie Specifi desde el ícono presente en el Desktop.
Nota: Si está utilizando una versión de prueba, una vez cargado el programa, un mensaje le comunicará los días restantes del período de prueba.
Seleccione el proyecto recientemente creado (el creado en el capítulo n ° 2)
y en la barra de comandos descrita anteriormente, haga clic en el botón para crear un nuevo proyecto.
En la barra de comandos descrita anteriormente haga clic en el botón para añadir un plano a un proyecto exis-tente.
Como se explica en el cap. n ° 2, cree el nuevo plan PL-03 restaurante del primer piso.
Haga doble clic en el nuevo plan que acaba de crear para abrirla y, a continuación, añadir un nuevo archivo DWG llamado "primer piso del restaurante"
El entorno CAD Specifi comienza con el nuevo dibujo en blanco. Minimiize y abrir el archivo original en 2D DWG que desea importar. Para nuestro ejercicio utilizamos el archivo "Restaurant_plan.dwg"
En primer lugar debe identificar las unidades de medida exactos.
Utilice AutoCAD o Bricscad comando Medir (línea de comandos: "_dist") para medir la distancia entre dos puntos. Le sugerimos de medir la dimensión de una puerta, por ejemplo.
Como medimos "0.6922", probablemente nuestro dibujo original ha sido creado en metros.
Cada archivo DWG tiene una propiedad específica que permite i dentificar la unidad de inserción de medida. En AutoCAD se llama "Escala de inserción" en lugar en Bricscad se llama "Unidades de inserción".
Puede leer y cambiar este valor de propiedad escribiendo "_DDUNITS" en la línea de comandos de AutoCAD o Bricscad, y haciendo clic en ENTER.
Una vez que haya verificado que la escala/unidades de inserción se ha establecido en "metros" (de lo contrario cambiarlo a "m"), cierre el cuadro de diálogo Unidades de dibujo.
Nota: En este modo no se modifica nada en el dibujo original, sólo hemos cambiado la información sobre la unidad de medida DWG.
El dibujo todavía tiene sus características originales y no será necesario cambiar su escala con el fin de utilizar los coman dos Specifi, ya que se inserta como bloque dentro de un nuevo dibujo Specifi.
Sugerimos que borre todos los objetos que no necesitas: puede purgar los elementos inútiles mediante el comando CAD “_PURGE”.
A continuación, guardar y cerrar el dibujo original y volver al dibujo vacío específico llamado "primer piso del restaurante".
En el menú barra de herramientas de CAD clic Insertar > BLOQUE.
Haga clic en el botón Mostrar para cargar el archivo DWG que desea importar.
En la parte inferior derecha se puede ver toda la información acerca de la unidad del dibujo que se insertará como un bloque. On the basis of this unit of measurement the CAD will calculate automatically the scale factor to convert the imported block according to the unit of measurement of the current drawing.
El dibujo original se ha creado en metros, mientras que el proyecto Specifi es en milímetros.
El factor de escala propuesta para convertir metros a milímetros será 1000. Asegúrese de que ha comprobado la opciones "Punto de inserción: Especificar en pantalla" y "explotar" a la izquierda. Haga clic en el botón OK para confirmar. Haga clic en cualquier lugar dentro de su dibujo Specifi con el fin de insertar el bloque importado.
Haga clic en Vista en planta de paleta de herramientas Vista y sombra para mostrar todo el dibujo.
Para verificar si la importación se ha realizado correctamente mida el ancho de la misma ventana o puerta que había medido antes en el dibujo original.
Haga clic en Vista en planta de paleta de herramientas Vista y sombra para mostrar todo el dibujo.
Todas las capas usadas en el dibujo original se han importado y agregado en la lista de capas de Specifi. En este caso, el redactor del proyecto original ha categorizado correctamente cada objeto por tipo (paredes, puertas, ventanas, escaleras, columnas) usando capas personalizadas.
Generalmente, en los dibujos importados todos los objetos están en la misma capa. Como lo más importante es conseguir que el plan de la pared, le sugerimos que cambie la capa para todos los demás objetos (con marcos, accesorios, etc.).
Nota: Asegúrese también de que las entidades de la pared son líneas. De hecho el comando Specifi para la creación de paredes en 3D puede trabajar sólo con las entidades de línea colocados en la capa 400-Paredes-2D. De lo contrario, se puede utilizar el comando EXPLOTAR del motor CAD para convertir todas las entidades a las líneas.
Este comando le permite mover todos los ENTIDADES partir de una capa genérica a una capa de Specifi.
En nuestro caso usamos este comando para mover todos los muros de las paredes originales de capa a la capa de paredes 2D de Specifi: 400-Walls-2D.
Para conocer el nombre de la capa original que corresponde a las paredes bidimensionales, pulse el botón SELECT y seleccionar un trozo de pared (línea) en el dibujo.
El software identifica automáticamente la capa de las paredes del dibujo original.
En la lista de las capas Specifi, en el lado derecho, seleccione la capa 400-PAREDES-2D y haga clic en el botón de enlace.
A continuación, haga clic en Aceptar para confirmar.
Antes de la extrusión de un muro 2D para crear el 3D es necesario insertar los accesorios, porque los ya existentes en el dibujo original son sólo simples objetos de CAD 2D.
Haga clic en el botón "ACCESORIOS" en la paleta de herramientas específico "arquitectónico".
En la ventana que se abre, en primer lugar elija el tipo de aparato que desea insertar en la lista de la derecha:
Ventana
Puerta
Agujero
Nicho
Las mercancías de elevación
Seleccione PUERTA.
Haga clic en la imagen en miniatura de la puerta para abrir la biblioteca y elije la opción "badajo Puerta doble" (9 de elemento).
Confirme y haga clic en OK para cerrar la biblioteca. Asegúrese de que ha comprobado las siguientes opciones:
Altura: 2.200 mm
Altura desde el suelo: 0 mm
Establecer ancho de la pantalla Ajuste de espesor en la pantalla
Usando el comando ZOOM amplie el espacio en el que desea insertar la ventana con el fin de definir mejor el espacio de trabajo.
Haga clic en una de la esquina interna de la apertura para establecer el punto de inserción de la puerta.
Especifique el ancho de la puerta.
Mueva el puntador esde el punto de inserción a la esquina interna opuesta y haga clic en él.
Por último especifique el grosor de la puerta que corresponde al espesor de la pared.
Desde el punto de inserción moverse a la esquina superior y haga clic en él.
A partir de la paleta de herramientas "arquitectónica" ejecute el comando EXTRUDE WALLS 2D.
El software le preguntará si desea extruir todas las paredes 2D o seleccionar sólo algunas entidades para crear 3D. Pulse ENTER en el teclado para la extrusión de todas las paredes 2D.
Ajuste la altura del techo:
Altura del techo: 3.000 mm
Pulse ENTER de nuevo para confirmar. Utilice el comando VISTAS ISOMÉTRICO Specifi para cambiar el punto de vista y mostrar su dibujo en 3D.
