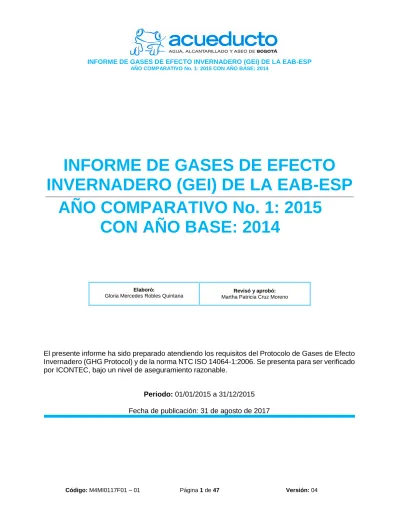

INFORME DE GASES DE EFECTO INVERNADERO (GEI) DE LA EAB-ESP AÑO COMPARATIVO No. 1: 2015 CON AÑO BASE: 2014

(1)

INFORME DE GASES DE EFECTO INVERNADERO (GEI) DE LA EAB-ESP AÑO COMPARATIVO No. 1: 2015 CON AÑO BASE: 2014

INFORME DE GASES DE EFECTO

INVERNADERO (GEI) DE LA EAB-ESP

AÑO COMPARATIVO No. 1: 2015

CON AÑO BASE: 2014

Elaboró:

Gloria Mercedes Robles Quintana _{Martha Patricia Cruz Moreno}Revisó y aprobó:

El presente informe ha sido preparado atendiendo los requisitos del Protocolo de Gases de Efecto Invernadero (GHG Protocol) y de la norma NTC ISO 14064-1:2006. Se presenta para ser verificado por ICONTEC, bajo un nivel de aseguramiento razonable.

Periodo: 01/01/2015 a 31/12/2015

(2)

CONTENIDO

INTRODUCCIÓN ... 6

RESUMEN EJECUTIVO ... 8

1. CONSIDERACIONES GENERALES ... 9

1.1 Responsables del inventario e implementación del plan de manejo de GEI ... 9

1.2 Políticas relacionadas con la gestión de GEI ... 10

1.3 Descripción del año base y seguimiento a las emisiones de GEI ... 11

1.4 Límites operacionales ... 11

2. RECÁLCULO INVENTARIO GEI DEL AÑO BASE 2014 ... 12

2.1 Comparación recalculo año base 2014 con respecto al cálculo inicial ... 13

2.2 Inclusión de otras fuentes de emisión en el recalculo y ajustes en los reportes ... 14

2.3 Exclusiones y aclaraciones ... 18

3. GESTIÓN DE GEI EN EL AÑO COMPARATIVO 2015 ... 20

3.1 Alcance 1 - Emisiones Directas ... 20

3.2 Alcance 2 - Emisiones Indirectas por consumo de energía eléctrica ... 26

3.3 Alcance 3 – Otras Emisiones Indirectas ... 32

3.4 Biomasa ... 34

3.5 Emisiones discriminadas por GEI ... 34

3.6 Exclusiones y aclaraciones ... 35

4. RESULTADOS GENERALES DEL INVENTARIO DE GEI ... 37

5. CÁLCULO DE LA INCERTIDUMBRE DEL INVENTARIO ... 39

6. METODOLOGÍA Y FACTORES DE EMISIÓN ... 40

7. GESTIÓN DE LA INFORMACIÓN ... 41

(3)

9. COMPENSACION DE EMISIONES DE GEI ... 45

(4)

LISTADO DE TABLAS

Tabla 1. Áreas responsables del reporte de información para el inventario de GEI de la EAB -

ESP ... 10

Tabla 2. Cambio metodológico en el cálculo de las emisiones de GEI ... 12

Tabla 3. Comparativo cálculo inicial vs recálculo - año base 2014 ... 13

Tabla 4. Comparativo por alcances cálculo inicial vs recálculo - año base 2014 ... 14

Tabla 5. Ajuste consumo de combustible vehículos propios - año base 2014 ... 15

Tabla 6. Ajuste inventario de recarga extintores - año base 2014 ... 15

Tabla 7. Recálculo por fuentes de emisión - año base 2014 ... 16

Tabla 8. Resumen recálculo Huella de Carbono Corporativa - año base 2014 ... 17

Tabla 9. Emisiones de GEI por biomasa - año base 2014 ... 18

Tabla 10. Descripción del inventario de GEI - Alcance 1 ... 20

Tabla 11. Histórico inventario de equipos y vehículos en Alcance 1 – Fuentes móviles ... 21

Tabla 12. Histórico Huella de Carbono Alcance 1 – Fuentes móviles ... 22

Tabla 13. Histórico cantidades disponibles en Alcance 1 – Fuentes fijas ... 23

Tabla 14. Histórico de Huella de Carbono Alcance 1 – Fuentes fijas ... 25

Tabla 15. Histórico de cantidades y generación, Alcance 1 – Emisiones de proceso ... 25

Tabla 16. Alcance 1 – Emisiones de proceso 2014 - 2015 ... 26

Tabla 17. Alcance 2 – Consumo de energía eléctrica 2014 - 2015 ... 26

Tabla 18. Alcance 2 – Emisiones Indirectas por consumo de energía eléctrica 2014 - 2015 ... 27

Tabla 19. Histórico de consumo Alcance 3 – Otras emisiones indirectas ... 32

Tabla 20. Emisiones de GEI Alcance 3. Años 2014 - 2015 ... 34

Tabla 21. Emisiones de CO2 generadas por Biomasa – 2014, 2015 ... 34

Tabla 22. Emisiones totales discriminadas por GEI – 2014,2015 ... 35

Tabla 23. Cálculo Huella de Carbono Total – 2015 ... 37

Tabla 24. Emisiones de GEI por biomasa – 2015 ... 37

Tabla 25. Interpretación de la Incertidumbre ... 39

Tabla 26. Proyectos MDL de la EAB-ESP ... 45

LISTADO DE GRÁFICAS

Gráfica 1. Recálculo Huella de Carbono Corporativa - año base 2014 ... 17

Gráfica 2. Histórico de consumo de ACPM (con Biodiesel de Palma) ... 21

Gráfica 3. Histórico de consumo de gasolina (con bioetanol anhidro) ... 22

Gráfica 4. Histórico de consumo de gas natural y generación de biogás ... 23

Gráfica 5. Histórico de consumo gases refrigerantes y extintores ... 24

Gráfica 6. Consumo de energía eléctrica 2014 - 2015 ... 27

Gráfica 7. Consumo energía eléctrica sistema de bombeo PTAP Tibitoc ... 28

Gráfica 8. Histórico de consumo energía estaciones de bombeo de la PTAP San Rafael ... 29

(5)

Gráfica 10. Histórico de consumo energía Central de Operaciones Centro Nariño ... 30

Gráfica 11. Histórico de consumo energía eléctrica Colegio Ramón B. Jimeno ... 31

Gráfica 12. Histórico de consumo energía eléctrica estación San Vicente... 31

Gráfica 13. Distribución de la huella de carbono por fuentes – 2015 ... 38

Gráfica 14. Porcentaje de generación de GEI en cada Alcance - 2015 ... 38

Gráfica 15. Histórico intensidad emisiones de GEI ... 44

LISTADO DE IMÁGENES

Imagen 1. Mapa de procesos EAB-ESP ... 9

ANEXOS

Anexo 1. Inventario GEI 2014 cálculo inicial

Anexo 2. Inventario GEI 2014 recálculo

Anexo 3. Inventario GEI 2014 recálculo corrección consumos Anexo 4. Inventario GEI 2015

Anexo 5. Información base GEI 2014 Anexo 6. Información base GEI 2015

Anexo 7. Gestión lodos Dirección Saneamiento Ambiental Anexo 8. Gestión seguimiento Dirección Red Matriz Acueducto Anexo 9. Gestión bombeo Dirección Abastecimiento

Anexo 10. Gestión iluminación Dirección Servicios Administrativos Anexo 11. Gestión motores Dirección Servicios Electromecánica Anexo 12. Gestión mantenimiento Dirección Abastecimiento Anexo 13. Factor emisión papel

Anexo 14. Metodología calculadora ICAO Anexo 15. Resolución 0827-2015 comisiones Anexo 16. Ficha técnica SF6

(6)

INTRODUCCIÓN

Desde el comienzo del proceso de industrialización, las actividades humanas vienen generando un progresivo aumento de la concentración de gases de efecto invernadero (GEI) en la atmósfera, provocando un importante aumento de la temperatura del planeta y ocasionando cambios significativos en el clima, la geografía, los ecosistemas y las poblaciones humanas.

Debido al incremento progresivo de la temperatura, el nivel de los océanos ha subido; la escasez del agua dulce se ha exacerbado en los países donde existe gran presión sobre este recurso; la seguridad alimentaria se ha afectado especialmente en los países más pobres; la vida silvestre se ha visto reducida en número, densidad, distribución geográfica y comportamiento de las poblaciones; los asentamientos humanos están amenazados por la intensificación de eventos naturales catastróficos; y se ha incrementado el riesgo de propagación a nuevas zonas de agentes transmisores de enfermedades del trópico.

Si bien Colombia aporta menos del 0,42% de las emisiones globales de GEI, la vulnerabilidad de Colombia frente al cambio climático es considerable. La Tercera Comunicación Nacional ante la Convención Marco de Naciones Unidas sobre el Cambio Climático (IDEAM, 2016) menciona que “si los niveles de emisiones globales de GEI aumentan (como es lo más probable), la temperatura media anual en Colombia podría incrementarse gradualmente para el fin del Siglo XXI (año 2100) en 2.14ºC. Las consecuencias que estos aumentos en la temperatura podrían traer al país son entre muchos otros, el mayor aumento en el nivel del mar que comprometería no sólo parte de las fronteras (por cambios en la línea de costa), sino a las poblaciones y ciudades asentadas en estos espacios; el derretimiento acelerado de los nevados y glaciares, así como el retroceso de páramos de los que dependen una gran cantidad de los acueductos en el país; la reducción en la productividad agropecuaria y la potencial mayor incidencia de fenómenos climáticos extremos”1_.

Frente a este panorama, Colombia debe prepararse para enfrentar el cambio climático del planeta, tomando medidas de mitigación y adaptación coherentes con la ratificación de la Convención Marco de Naciones Unidas sobre el Cambio Climático, que realizó a través de la Ley 164 de 1994.

Es así como la EAB-ESP consciente de que el calentamiento global es un problema que nos afecta a todos y que en el marco de su compromiso con los Objetivos del Milenio y Principios del Pacto Global, particularmente con el Objetivo 13, debe adoptar medidas urgentes para combatir el cambio climático y sus efectos, decide de forma voluntaria:

1) Medir la Huella de Carbono corporativa a través de la elaboración del inventario de GEI para el año base 2014 y los años comparativos subsiguientes, bajo los lineamientos del GHG Protocol y la norma NTC ISO 14064:2006 Parte 1;

(7)

2) Reducir las emisiones de GEI a través de la implementación de acciones definidas en el Plan de Manejo de la Huella de Carbono 2015 -2018;

3) Compensar anualmente las emisiones de GEI que no puede reducir para neutralizar su huella de carbono corporativa, bajo las directrices de la Guía para la Implementación y Declaración de Neutralidad de Carbono a Nivel Organizacional de ICONTEC (2014).

Los objetivos de este informe son:

1) Recalcular las emisiones de GEI del año base 2014, respondiendo a cambios en la metodología de cálculo.

2) Establecer, con un nivel de aseguramiento razonable, las emisiones de GEI de la EAB – ESP durante el año 2015;

3) Reportar el avance de las acciones de reducción de emisiones de GEI durante el año 2015.

4) Determinar la forma de compensación de las emisiones de GEI residuales del año 2015. Los usuarios previstos del presente informe son todas las partes interesadas de la EAB – ESP: Alcaldía Mayor de Bogotá, autoridades públicas, entidades interesadas, clientes, proveedores y empleados.

(8)

RESUMEN EJECUTIVO

Este informe presenta los resultados de la medición de la Huella de Carbono Corporativa realizada por la Empresa de Acueducto, Alcantarillado y Aseo de Bogotá (EAB - ESP), para el año 2015, con el apoyo de la herramienta de cálculo del Mecanismo para la Mitigación Voluntaria de Emisiones de Gases Efecto Invernadero para Colombia – MVC, que fue actualizada por la Corporación Ambiental Empresarial – CAEM de la Cámara de Comercio de Bogotá en 2016 (http://www.mvccolombia.co/index.php/gestion?id=40). De igual forma, se incluye el recalculo del año base 2014 teniendo en cuenta que la metodología de cálculo fue actualizada y el resultado varía significativamente con respecto a la metodología anterior.

El informe se elaboró atendiendo los lineamientos metodológicos descritos en el Protocolo de Gases de Efecto Invernadero – GHG Protocol (por sus siglas en inglés) y la Norma Técnica Colombiana NTC-ISO 14064:2006 Parte 1.

El cálculo de emisiones de GEI total en la EAB-ESP indica que, durante el año 2015, la Empresa generó un total de 36.772,43 tCO2e/año, de las cuales el 18,97% corresponden a fuentes que

hacen parte del Alcance 1 (emisiones directas), el 80,69% a fuentes del Alcance 2 (emisiones indirectas por consumo de energía eléctrica de la red) y el restante 0,34% a fuentes del Alcance 3 (otras emisiones indirectas). Cabe resaltar que las emisiones de CO2 provenientes de la

combustión de biomasa se cuantificaron por separado, generando un total de 13.617,43

tCO2e/año.

De acuerdo al resultado obtenido en el año base 2014, el Plan de Manejo de GEI se orientó en reducir las emisiones generadas por el consumo de energía eléctrica, teniendo en cuenta que esta fuente representa más del 80% de la importancia relativa de las emisiones totales generadas en la EAB – ESP, y a partir de su implementación fue posible alcanzar una reducción de las emisiones de GEI generadas por el consumo energético en un 19% para el año 2015, cumpliendo con la meta establecida en un 6% anual para el periodo 2015-2018.

(9)

1. CONSIDERACIONES GENERALES

La descripción de la EAB – ESP se puede encontrar en la página web http://www.acueducto.com.co, dentro del link “Empresa” donde se describe la misión, visión, estructura organizacional, entre otros.

La EAB - ESP ejecuta su objeto social a través de la integración de funciones bajo el enfoque de procesos.

Imagen 1. Mapa de procesos EAB-ESP

Fuente: EAB-ESP, 2016.

1.1 Res pons ab le s del in ventari o e implem entació n del plan d e mane jo d e GEI

Dentro de la EAB-ESP, la Dirección Saneamiento Ambiental es el área responsable de la elaboración del inventario de emisiones GEI de la organización, ya que se encarga de la recopilación y centralización de la información base, además de la aplicación de las metodologías para la elaboración de los cálculos. La persona responsable del informe e inventario de GEI es Martha Patricia Cruz Moreno, profesional especializado nivel 20 de la Dirección Saneamiento Ambiental.

El correcto flujo de información, que permite la obtención de datos confiables y resultados acordes a la realidad de la organización, se logra por medio de la interacción con otras áreas de la Empresa cuya responsabilidad es el reporte de datos de entrada a la Dirección Saneamiento Ambiental para la elaboración del inventario de GEI.

(10)

Las personas responsables del monitoreo y reporte por cada una de las categorías incluidas en el inventario de GEI, se describen en el Anexo 4. Huella de Carbono 2015 EAB y las áreas responsables se mencionan a continuación:

Tabla 1. Áreas responsables del reporte de información para el inventario de GEI de la EAB - ESP

Categoría Origen de la información

ACPM / Gasolina / Gas natural Dirección de Servicios Administrativos

Biogás Dirección Red Troncal de Alcantarillado

Gases refrigerantes Dirección de Servicios de Informática / Dirección de Servicios

Técnicos

Fugas de CO2 y R-123 Dirección de Salud

Aislantes térmicos (SF6) Dirección de Servicios de Electromecánica / Dirección de

Abastecimiento

Embalses Dirección de Abastecimiento

Lodos de mantenimiento de alcantarillado

Dirección de Saneamiento Ambiental

Energía eléctrica Dirección de Servicios de Electromecánica

Papel Dirección de Apoyo Comercial

Dirección de Servicios Administrativos

Viajes aéreos nacionales Dirección Gestión de Compensaciones

1.2 Políticas rela ciona d as co n la gestió n de GEI

La gestión de GEI en la EAB – ESP se viene realizando en el marco de la implementación del Subsistema de Gestión (SGA), que hace parte del Sistema Integrado de Gestión (SIG). Esta gestión responde a la orientación de la política del SIG y del compromiso ambiental adoptado por la organización.

Política del SIG de la EAB – ESP:

“La Empresa de Acueducto, Alcantarillado y Aseo de Bogotá EAB – ESP está orientada a la gestión integral del agua y el saneamiento básico como elemento común de vida y derecho humano fundamental, en el marco de la sostenibilidad ambiental y la responsabilidad social. Estamos comprometidos con el mejoramiento continuo de la eficacia, eficiencia y efectividad del Sistema Integrado de Gestión, como herramienta para lograr los objetivos institucionales que aseguren la satisfacción de nuestros usuarios y grupos de interés, a través de un talento humano competente, así como la protección de la salud y la seguridad de los trabajadores y contratistas, el mantenimiento y seguridad de la información, las mejores prácticas de transparencia y el cumplimiento a los requisitos legales aplicables”.

(11)

Compromiso Ambiental de la EAB – ESP:

“La Empresa de Acueducto, Alcantarillado y Aseo de Bogotá ESP está comprometida con la gestión integral del agua y los residuos, la preservación y conservación de ecosistemas estratégicos, la prevención de la contaminación y la mitigación, compensación o corrección de los impactos ambientales generados por sus actividades, productos y servicios. Esto mediante la implementación de una estrategia de mitigación y adaptación al cambio climático, la aplicación de prácticas sostenibles y el fortalecimiento del conocimiento, la cultura ambiental y la gobernanza del agua en el territorio”.

Aprobado en Comité Corporativo No. 22 del 04 de septiembre de 2013.

1.3 Desc ripción del añ o base y seg uimien to a las emisione s de GEI

La descripción del año base se puede observar dentro del “Informe de Gases de Efecto Invernadero EAB – ESP Año 2014 (M4MI0117F01 – 01 Versión 2) publicado el 15 de septiembre de 2015. Las políticas establecidas para el seguimiento de las emisiones de GEI generadas por las actividades de la EAB-ESP se encuentran documentadas en el procedimiento M4MI0117P “Gestión de Emisiones de Gases de Efecto Invernadero – GEI”, y cualquier ajuste en el inventario de GEI del año base atenderá las actividades previstas en el instructivo M4MI0117I02 “Elaboración del inventario de gases de efecto invernadero de la EAB – ESP”.

1.4 Límites opera cion ales

Para el desarrollo del presente informe, los límites operacionales del inventario de la EAB – ESP incluyen los dos (2) alcances considerados de obligatorio reporte por el GHG Protocol y la norma ISO 14064-1:2006 y algunas fuentes de emisión reportadas dentro del alcance 3 considerado como una categoría opcional; Alcance 1: emisiones directas asociadas a las actividades de la organización; Alcance 2: emisiones indirectas asociadas al consumo de energía eléctrica; Alcance 3: otras emisiones indirectas. Estos alcances se encuentran descritos en el “Informe de Gases de Efecto Invernadero EAB – ESP Año 2014 (M4MI0117F01 – 01 Versión 2) publicado el 15 de septiembre de 2015.

Dentro de los límites operacionales se incluyen otras fuentes de emisión que responden a los ajustes realizados a los inventarios del año base 2014, aportando coherencia, transparencia y exactitud en los reportes de consumo, los cuáles se describen con mayor detalle en el numeral 3 de este informe.

(12)

2. RECÁLCULO INVENTARIO GEI DEL AÑO BASE 2014

El recalculo del año base 2014, para el periodo comprendido entre el 01/01/2014 y el 31/12/2014, se realiza bajo los lineamientos establecidos en el instructivo M4MI0117I02 “Gestión de Emisiones de Gases de Efecto Invernadero – GEI - Elaboración del inventario de gases de efecto invernadero de la EAB – ESP”, justificados en el cambio metodológico del cálculo de la huella de carbono existente en la actualización de la herramienta desarrollada por la Corporación Ambiental Empresarial – CAEM durante el año 2016. Lo anterior considerando que el recalculo de las emisiones generadas difieren significativamente de las anteriores como se describirá más adelante.

Adicionalmente, se realizaron ajustes en los reportes para el consumo de combustibles con el fin de aportar coherencia, exactitud y transparencia en los cálculos realizados para las emisiones de GEI. Los cambios efectuados se describirán más adelante.

Las diferencias en la metodología de cálculo entre la herramienta desarrollada por CAEM entre el año 2015 y el año 2016 se describen a continuación:

Tabla 2. Cambio metodológico en el cálculo de las emisiones de GEI

Características Herramienta CAEM

2015

Herramienta CAEM 2016

Factores de emisión

El cálculo de las emisiones se realiza mediante el uso de un solo factor que consolida las emisiones de cada uno de los GEI

El cálculo de las emisiones se realiza mediante un factor de emisión por cada uno de los GEI establecidos dentro del Protocolo de Kyoto No se incluyeron los factores de emisión

correspondientes a las siguientes fuentes: generación de metano en tierras inundadas y tratamiento de lodos.

Se incluyen los factores de emisión para la generación de metano en tierras inundadas y tratamiento de lodos.

Biomasa Cálculo realizado conjuntamente con los

demás alcances.

El cálculo de las emisiones de CO2

generadospor biomasa se reportan por separado de los Alcances 1, 2 y 3. La biomasa presente en las mezclas de combustible existentes en

Colombia, se realizan por separado de acuerdo a los porcentajes establecidos por decreto dentro de todo el territorio nacional2_{con el fin de calcular las}

emisiones de CO2 por separado de los

Alcances 1, 2 y 3.

2 _{http://fedebiocombustibles.com/estadistica-mostrar_info-titulo-Biodiesel.htm; para el año 2015 el biocombustible distribuido en}

(13)

2.1 Compar ación r ecal culo añ o bas e 201 4 con res pecto al c ál culo inicial

A continuación, se presenta el resumen de recalculo de la Huella de Carbono para el año base 2014 (ver Anexo 1 y Anexo 2). Para efectos comparativos se decide manejar la misma información suministrada en el cálculo inicial.

Tabla 3. Comparativo cálculo inicial vs recálculo - año base 2014

Alc a nc e Fuentes de emisión Herramienta 2015 Huella Carbono Total (tCO2e/año) Herramienta 2016 Huella Carbono Total (tCO2e/año) Diferencia de cálculo herramienta 2016 - 2015 (tCO2e/año) 1 Fuentes móviles

ACPM (sin mezcla) 2.200,931 _1.969,32 _-

Biodiesel de Palma - 116,01 -

Subtotal 2.200,93 2.085,333 _-115,6

Gasolina Motor (sin mezcla) 2.245,752 _2.050,77

Bioetanol Anhidro - 120,7

Subtotal 2.245,75 2.171,473 _-74,28

Fuentes fijas

Biogás genérico 10.495,49 9.888,113 _-607,38

Emisiones de proceso

Metano en tierras inundadas 957,67 1.072,59 114,92 Tratamiento de lodos orgánicos industriales 825,26 978,09 152,83 2 Energía Adquirida 34.024,91 32.486,10 -1.538,82

3

Otras fuentes de emisión

Papel bond blanco 18,67 101,92 83,25

Viajes nacionales 22,11 18,78 -3,33

Viajes internacionales 7,97 6,62 -1,35

Total Huella de Carbono Corporativa 50.798,76 48.808,99 -1.989,77

Nota: 1). En la herramienta de 2015 se presenta el cálculo de huella de carbono del ACPM junto con la mezcla de Biodiesel de palma. 2) En la herramienta de 2015 se presenta el cálculo de huella de carbono de la gasolina junto con la mezcla de Bioetanol Anhidro. 3) Para efectos comparativos se suman las emisiones de CO2e generados por biomasa (biodiesel de palma y bioetanol anhidro).

Como se puede observar en la Tabla 3 el cálculo de las emisiones realizado en la herramienta actualizada (2016) difiere significativamente del cálculo realizado en la herramienta anterior (2015); el cambio más representativo se da para las emisiones generadas por el consumo de energía con una diferencia de 1.538,82 tCO2e/año seguido de las emisiones generadas por

biogás con una diferencia de 607,38 tCO2e/año.

Con respecto al cálculo total de las emisiones de GEI generadas se presenta una diferencia de 1.989,77 tCO2e/año menos para el cálculo realizado con la herramienta actualizada de 2016,

representando una variación del 4%. Lo anterior teniendo en cuenta que las emisiones de CO2

generadas por biomasa se incluyen dentro del cálculo total de la huella de carbono de la organización para efectos comparativos de los factores de emisión de GEI entre las dos herramientas de cálculo.

Sin embargo, como parte del cambio en la metodología de cálculo en la herramienta actualizada, se deben excluir las emisiones de CO2 generadas por biomasa del cálculo total de la huella de

(14)

carbono de la organización. Lo anterior responde a los lineamientos de la NTC-ISO 14064-1:2006 y las Directrices del IPCC para los inventarios nacionales de gases de efecto invernadero 2006, donde se considera declarar estas emisiones como elemento informativo, a su vez, estos lineamientos han sido incorporados como parte de la política de cálculo de emisiones de GEI de la EAB-ESP.

De acuerdo a lo anterior, las emisiones totales generadas de GEI por la EAB – ESP dentro del recalculo del año base 2014 corresponden a 38.691,85 tCO2e/año, esto es 12.106,91 tCO2e/año

menos respecto al cálculo total realizado con la herramienta de 2015. Lo anterior representa un ajuste hacia abajo del 24% en las emisiones de GEI del año base por el recalculo, dando cumplimiento a la política definida en el procedimiento M4MI0117P “Gestión de Emisiones de Gases de Efecto Invernadero – GEI”, que establece la necesidad de recalcular el inventario de GEI cuando el ajuste supere un umbral de significancia establecido en +/-10%.

Tabla 4. Comparativo por alcances cálculo inicial vs recálculo - año base 2014

Alcance Fuentes de emisión

Herramienta 2015 Herramienta 2016 Emisiones tCO2e/año Incertidumbre % Emisiones tCO2e/año Incertidumbre % 1 Fuentes Móviles 4.446,68 +/-14,7 4.021,38 +/-4,0 Fuentes Fijas 10.495,49 +/-62,9 6,38 +/-13,5 Emisiones de Proceso 1.782,93 +/-52,5 2.050,68 +/-82,7 SUBTOTAL 16.725,10 +/-40,1 6.078,44 +/-28,7 2 Energía Adquirida 34.024,91 +/-14,0 32.486,10 +/-14,0 SUBTOTAL 34.024,91 +/-14,0 32.486,10 +/-14,0 3 Fuentes Móviles 0,00 +/-0,00 0,00 +/-0,00 Fuentes Fijas 0,00 +/-0,00 0,00 +/-0,00 Otras Fuentes 48,75 +/-7,1 127,31 +/-29,2 SUBTOTAL 48,75 +/-14,0 127,31 +/-29,2 TOTAL HCC 50.798,76* +/-16,2 38.691,85** +/-12,5

Nota: *Se encuentran incluidas las emisiones de CO2 generadas por biomasa. **Se encuentran excluidas las emisiones de CO2 generadas por biomasa.

2.2 Inclusión de otras f uentes de emisión en el recalc ulo y a justes e n los reporte s

En el presente cálculo se decide incluir todas aquellas fuentes de emisión que fueron excluidas en el cálculo inicial del año base 2014, ya que su exclusión no es compatible con el principio de “Integridad” bajo el referente de la GHG Protocol o el principio de “Cobertura Total” establecido en la norma NTC ISO-14064:2015.

Adicionalmente, atendiendo el principio de “Consistencia” establecido en el GHG Protocol donde se alude a la documentación de manera transparente para cualquier cambio que surja en los datos reportados, se realizan los siguientes ajustes:

 Ajuste a los reportes de consumo de combustible en fuentes móviles, ya que al realizar la comparación del año base 2014 con el año comparativo 2015, los consumos tenían una variación significativa debido a errores de digitación y cálculo (ver Tabla 5)

(15)

Tabla 5. Ajuste consumo de combustible vehículos propios - año base 2014

Mes

Reporte inicial (Galones)

Reporte corregido (Galones)

ACPM Gasolina ACPM Gasolina

Enero 13.646,50 19.583,42 11.348,17 11.860,73 Febrero 16.860,25 20.190,87 12.672,47 13.025,72 Marzo 20.053,83 22.484,11 15.986,44 14.231,92 Abril 17.441,90 19.566,04 12.940,39 12.458,64 Mayo 18.614,38 23.115,71 13.780,15 14.671,56 Junio 15.851,10 19.444,87 11.848,98 12.177,68 Julio 18.131,40 21.832,09 12.897,28 13.517,74 Agosto 16.898,29 20.094,51 12.574,18 12.590,69 Septiembre 19.199,07 22.546,97 14.207,91 14.212,76 Octubre 19.876,29 23.001,98 14.586,01 13.994,50 Noviembre 18.279,35 20.521,49 12.682,03 12.483,41 Diciembre 15.836,13 20.229,82 10.586,04 12.926,54 TOTAL 210.688,49 252.611,88 156.110,06 158.151,90 Fuente: EAB-ESP, 2016.

 Ajuste a los reportes en las recargas de los extintores Solkaflam y CO2, debido a mejoras

existentes en el inventario del año 2014, ya que inicialmente para ese año solo se disponía el inventario de la PTAR Salitre; en el presente ajuste se incluye el inventario a cargo de Dirección Salud además del inventario de la PTAR Salitre (ver Tabla 6)

Tabla 6. Ajuste inventario de recarga extintores - año base 2014

Mes Reporte inicial (Kilogramos) Reporte corregido (Kilogramos) CO2 Solkaflam CO2 Solkaflam Enero 591,94 786,89 204,12 31,20 Febrero - - 688,55 346,80 Marzo - - 238,14 259,70 TOTAL 591,94 786,89 1.130,80 637,70 Fuente: EAB-ESP, 2016

En la Tabla 7 se muestra el recalculo de la huella de carbono del año base 2014 para cada una de las fuentes de emisión con la herramienta de cálculo 2016. En el inventario se incluye el ajuste del consumo de combustible para las fuentes móviles (ver Tabla 5) y las fuentes excluidas en el cálculo inicial de las emisiones de GEI junto con los ajustes al inventario de extintores (ver Tabla 6).

Es importante tener presente que los consumos de combustible para fuentes fijas como las plantas de emergencia son incluidos dentro del consumo total de combustible de la organización.

(16)

Tabla 7. Recálculo por fuentes de emisión - año base 2014

Fuentes de emisión Huella de Carbono (tCO2e/año)

Reporte inicial Reporte actual

ACPM 1.969,32 2.049,02* Biodiesel Palma 0,17 0,18* Gasolina motor 2.050,77 1.9001,23* Bioetanol anhidro 1,12 1,04* Biogás genérico 6,38 6,38 Gas natural - 29,58** Acetileno - 0,72** R22 - 18,48** R134a - 2,37** R12 - 0** R407c - 0** R404a - 0** Extintores CO2 - 1,13** Extintores R123 - 50,38** SF6 - 0**

Metano en tierra inundadas 1.072,59 1.072,59 Tratamiento de lodos orgánicos industriales 978,09 978,09 Energía eléctrica adquirida 32.486,10 32.486,10

Papel Bond blanco 101,92 101,92

Viajes nacionales e internacionales 25,39 25,39

Total Huella de Carbono Corporativa 38.691,85 38.724,59

Emisiones de CO2e Biomasa

Fuentes móviles 235,42 231,61

Fuentes fijas 9.881,72 9.881,72

Emisiones de proceso 0,00 0,00

Subtotal Biomasa 10.117,14 10.113,34

Nota: * Ajuste en los reportes por actualización del inventario

** Se incluyen fuentes de emisión excluidas en el cálculo inicial. Fuente: EAB-ESP, 2016

Una vez incluidas las fuentes de emisión que fueron descartadas en el cálculo inicial, se puede observar que las emisiones de GEI del año base, difieren en tan solo 32,74 tCO2e/año con

respecto al cálculo inicial, aumentando en 0,08% el total de la huella de carbono corporativa para el año base 2014 (ver Tabla 7).

A continuación, se presenta el resumen del recalculo del año base 2014 con la herramienta actualizada (2016) incluyendo las fuentes de emisión excluidas en el cálculo inicial, las cuales pasan a representar el 4,49% de la importancia total relativa de todo el inventario. El cálculo total se puede observar directamente en la herramienta de cálculo (ver Anexo 3).

(17)

Tabla 8. Resumen recálculo Huella de Carbono Corporativa - año base 2014

A

lc

a

nce _{Fuentes de emisión}

Emisiones (tCO2e/año)

HCT** (tCO2e/año) % del total Incertidumbre CO2 CH4 N2O Compuestos Fluorados* SF6 1 Fuentes Móviles 3.944,68 2,04 4,75 0,00 0,00 3.951,46 10,20% +/- 4,2% Fuentes Fijas 31,40 3,29 3,12 71,22 0,00 109,04 0,28% +/- 129,9% Emisiones de Proceso 0,00 2.050,68 0,00 0,00 0,00 2.050,68 5,30% +/- 82,7% SUBTOTAL 3.976,08 2.056,01 7,87 71,22 0,00 6.111,18 15,78% +/- 28,0% 2 Energía Adquirida 32.486,10 0,00 0,00 0,00 0,00 32.486,10 83,89% +/- 14,0% SUBTOTAL 32.486,10 0,00 0,00 0,00 0,00 32.486,10 83,89% +/- 14,0% 3 Fuentes Móviles 0,00 0,00 0,00 0,00 0,00 0,00 0,00% +/- 0,0% Fuentes Fijas 0,00 0,00 0,00 0,00 0,00 0,00 0,00% +/- 0,0% Otras Fuentes 127,31 0,00 0,00 0,00 0,00 127,31 0,33% +/- 29,2% SUBTOTAL 127,31 0,00 0,00 0,00 0,00 127,31 0,33% +/- 29,2% HCT** 36.589,49 2.056,01 7,87 71,22 0,00 38.724,59 100,00% +/- 12,5% Nota: * Compuestos fluorados: Son compuestos que contienen átomos de carbono y flúor.

** Huella de Carbono Total

Se obtiene que la mayor fuente de emisión de GEI corresponde al consumo de energía eléctrica adquirida, con emisiones de 32.486,10 tCO2e/año, que corresponde al 84% de las emisiones

totales del inventario y el total de las emisiones de GEI del año base 2014 corresponde a

38.724,59 tCO2e/año.

Gráfica 1. Recálculo Huella de Carbono Corporativa - año base 2014

Fuente: EAB-ESP, 2016. 0 5.000 10.000 15.000 20.000 25.000 30.000 35.000

Fuentes Móviles Fuentes Fijas Emisiones de

Proceso AdquiridaEnergía Fuentes Móviles Fuentes Fijas Otras Fuentes

tCO2e

ALCANCE

(18)

Las emisiones de CO2 generadas por la combustión de biomasa se reportan de forma separada

de los demás alcances, en cumplimiento a lo establecido en el numeral 4.2.2 de la norma ISO 14064-1:2006 y las Directrices del IPCC para los inventarios nacionales de gases de efecto invernadero 2006, que son elevadas como elemento informativo (ver Tabla 9).

Tabla 9. Emisiones de GEI por biomasa - año base 2014

Biomasa Emisiones totales

(tCO2/año) % del total Incertidumbre %

Biomasa

Fuentes Móviles 231,61 2,29% +/- 4,2% Fuentes Fijas 9.881,72 97,71% +/- 21,0% Emisiones de Proceso 0,00 0,00% +/- 0,0%

TOTAL CO2 BIOMASA 10.113,34 100,00% +/- 20,5%

2.3 Exclu sione s y a clar acione s

 Para efectos comparativos entre el cálculo inicial y el recalculo del año base, se excluye del Alcance 1 las fuentes de emisión donde la suma de las emisiones de GEI no superan el 2% de la importancia relativa definida en el inventario del cálculo inicial. Las fuentes de emisión corresponden a: gas natural, acetileno, gases refrigerantes y extintores de CO2 y SF6.

 Una vez realizada la comparación entre el cálculo inicial y el recalculo del año base, se decide incluir dentro del recalculo todas las fuentes de emisión excluidas mencionadas con anterioridad, ya que no existe una política para su exclusión dentro del Alcance 1 y 2. Adicionalmente se realiza un ajuste a los reportes de consumo de combustible de los vehículos propios por errores de digitación en la información suministrada y se ajusta también el inventario de extintores a cargo de la Dirección Salud de la EAB-ESP.

 Los consumos de combustible de las plantas de emergencia se incluyen dentro del consumo total de combustible de la organización.

 Los cálculos de consumo provenientes de la recarga de extintores de CO2 y R123 son

conservadores considerando que se asume la recarga total del inventario existente para el año 2014 debido a la falta de información suministrada por el área encargada de proveer los reportes.

 Las emisiones de CO2 procedentes de la biomasa se reportan de forma separada de los

Alcances 1 y 2 teniendo en cuenta las directrices de la norma ISO 14064-1:2006, el GHG Protocol y la política de manejo de GEI de la organización.

 Las emisiones de CO2 generadas por el consumo de combustible en fuentes móviles

derivadas de la biomasa (Biodiesel de palma y Bioetanol Anhidro) se declaran como elemento informativo, de acuerdo a las directrices del IPCC3_{del año 2006, en el volumen 2,}

(19)

Capítulo 3, numeral 3.2.1.2., lo anterior teniendo en cuenta que las emisiones son atribuidas al Sector de Agricultura, silvicultura y otros usos de la tierra (AFOLU, por sus siglas en inglés), con el fin de evitar el computo doble.

 Las emisiones de CO2 generadas por la combustión de biogás en calderas son estimadas

como elemento informativo de acuerdo a las directrices del IPCC4_{del año 2006, en el}

volumen 2, Capítulo 2, numeral 2.3.3.4.

 Las emisiones generadas por la quema en antorcha de biogás son de origen biogénico y por consiguiente las emisiones de CO2 no consideran su estimación dentro del cálculo total de la

huella de carbono, de acuerdo a las directrices de la IPCC5_{del año 2006, en el volumen 5,}

Capítulo 6, numeral 6.2.1.

4_IBIDEM

(20)

3. GESTIÓN DE GEI EN EL AÑO COMPARATIVO 2015

Los límites operativos para el año base 2014 (periodo 01/01/2014 al 31/12/2014) y el primer año comparativo 2015 (periodo 01/01/2015 al 31/12/2015) incluyen los tres (3) alcances, Alcance 1 y 2 de obligatorio reporte y algunas fuentes de emisión para el Alcance 3 de reporte voluntario, los cuales se irán describiendo con mayor detalle en el presente numeral. Los cálculos detallados de las emisiones de GEI se podrán observar en el Anexo 4, y el Plan de Manejo de la Huella de Carbono de la EAB-ESP 2015-2018 se encuentra en la página web http://www.acueducto.com.co dando clic a los logos de ICONTEC al costado inferior derecho.

A continuación, se irán describiendo las fuentes de emisión involucradas en cada uno de los alcances y los resultados obtenidos para el año 2015 con la implementación del Plan de Manejo de la Huella de Carbono de la EAB-ESP 2015-2018, el cual se encuentra enfocado en reducir las emisiones generadas por el consumo de energía eléctrica contenidas dentro del Alcance 2, debido a que el 80% de la participación de las emisiones de GEI se encuentra en esta fuente de emisión.

3.1 Al c an ce 1 - Emisio nes Dire ctas

Las emisiones del Alcance 1 corresponden a emisiones directamente generadas por la organización dentro de los límites señalados para el presente informe, los cuales se describen en la Tabla 10.

Tabla 10. Descripción del inventario de GEI - Alcance 1

Fuente de emisión Descripción

Fuentes Móviles ACPM / Gasolina Flota de vehículos y equipos

Fuentes Fijas

ACPM Plantas de emergencia de generación eléctrica Gas natural Casino Central de Operaciones Centro Nariño Biogás Tea de la planta de tratamiento de aguas residuales

El Salitre.

Acetileno Procesos de soldadura en talleres y de absorción atómica en laboratorios.

Refrigerantes (R104A,

R134a, R12) Equipos de refrigeración Refrigerantes (R134A,

R22, R407C) Aires acondicionados Fugas de CO2 yR-123 Extintores CO2 ySolkaflam

Aislantes térmicos (SF6) Subestaciones eléctricas.

Emisiones de proceso

Embalses Áreas inundadas. Lodos de mantenimiento

de alcantarillado Lodos dispuestos en el predio Gibraltar Fuente: EAB-ESP, 2016.

A continuación se presenta el consumo y cantidades presentes en el inventario desde el año base 2014 y la gestión de cada una de las fuentes de emisión de GEI involucradas dentro del Alcance 1 durante el año comparativo 2015.

(21)

3.1.1 Fuente s mó viles

El número de vehículos y equipos que generan emisiones de GEI se describe de manera resumida en la Tabla 11. En la Gráfica 2 y Gráfica 3 se muestra el consumo de combustibles para los diferentes tipos de equipos y vehículos (ver consumos específicos en el Anexo 5 y 6).

Tabla 11. Histórico inventario de equipos y vehículos en Alcance 1 – Fuentes móviles

Fuente de emisión Descripción Cantidad 2014 2015

ACPM con Biodiesel de palma

Vehículos propios livianos 73 80 Vehículos propios pesados 107 120 Vehículos de retoma 83 145

Equipos 109 102

Subtotal 372 447

Gasolina con Bioetanol Anhidro

Vehículos propios livianos 260 260 Vehículos propios pesados 6 7 Vehículos de retoma 102 81

Equipos 180 186

Motos 163 177

Subtotal 711 711

Gráfica 2. Histórico de consumo de ACPM (con Biodiesel de Palma)

De acuerdo a la Gráfica 2, las fuentes de emisión que consumen más ACPM (con Biodiesel de Palma) son los vehículos pesados propiedad de la EAB-ESP, seguido de los vehículos de retoma. El consumo para los vehículos livianos y pesados se mantiene para el año 2015 con respecto al año base, en tanto que para los vehículos de retoma aumenta y para los equipos disminuye.

35.047 35.614 121.063 121.784 28.952 40.116 34.154 29.913 2014 2015 Consumo en galones

(22)

Gráfica 3. Histórico de consumo de gasolina (con bioetanol anhidro)

De acuerdo a la Gráfica 3, las fuentes de emisión que consumen más gasolina (con Bioetanol anhidro) son los vehículos livianos propiedad de la EAB-ESP, seguido de los vehículos de retoma. En cuanto a su comportamiento de consumo anual, para los vehículos livianos, pesados, equipos y motos se presentan casi las mismas cantidades para el año 2015, y para los vehículos de retoma se presenta disminución del consumo del combustible.

Entre el ACPM y la gasolina el que genera mayores emisiones de GEI es el ACPM teniendo en cuenta que 100 gal de ACPM pueden generar 0,99 tCO2e/año en tanto que 100 gal de gasolina

pueden generar 0,86 tCO2e/año de acuerdo a los resultados de la calculadora de la MVC 2016.

Tabla 12. Histórico Huella de Carbono Alcance 1 – Fuentes móviles

Fuente de emisión

2014 2015

Emisiones totales (tCO2/año)

Incertidumbre Emisiones totales (tCO2/año)

Incertidumbre

ACPM sin mezcla 2.049,02 +/-7,2% 2.125,77 +/- 8,2%

Biodiesel de palma1 _0,18 _+/-12,7% _0,18 _{+/- 13,2%}

Gasolina sin mezcla 1.901,23 +/-4,0% 1.761,65 +/- 7,1%

Bioetanol Anhidro1 _1,04 _+/-117,7% _0,96 _{+/- 117,8%}

Total fuentes móviles 3.951,46 +/- 4,2% 3.888,56 +/- 5,5%

Nota: 1. Biocombustibles presentes como mezcla en un porcentaje del 8% de acuerdo a los reportes establecidos por sectores en Fedebiocombustibles6_{. El biodiesel de palma se encuentra como mezcla con el ACPM, y el Bioetanol}

Anhidro se presenta como mezcla con la gasolina.

Al consolidar el consumo de combustible, se puede determinar que la fuente de emisión que causa mayor impacto con respecto a emisiones de GEI es el ACPM sin mezcla, generando 2.125,77 tCO2e/año (ver Tabla 12) para el año 2015. Con respecto al año base se presenta un

aumento en las emisiones de GEI generadas por el consumo de ACPM sin mezcla para el año 2015. 6_{www.fedebiocombustibles.com} 154.667 149.984 3.485 6.182 45.970 28.446 14.206 15.701 15.863 16.685 2014 2015 Consumo en galones

(23)

El total de emisiones para fuentes móviles dentro del Alcance 1 es de 3.888,56 tCO2e/año para

el año 2015, con un rango de incertidumbre de +/- 5,5%. Frente al año base 2014, las emisiones de GEI del Alcance 1 por fuentes móviles se redujeron 1.6%.

3.1.2 Fuente s fija s

El número de sedes y equipos que generan emisiones de GEI por fuentes fijas se describe de manera resumida en la Tabla 13. En la Gráfica 4 y la Gráfica 5 se muestra el consumo para cada fuente de emisión (ver consumos específicos en el Anexo 5 y 6).

Tabla 13. Histórico cantidades disponibles en Alcance 1 – Fuentes fijas

Fuente de emisión Descripción Cantidad

2014 2015 Unidad

Gas natural genérico Casino 1 1 sede

Biogás genérico Biodigestor PTAR Salitre 1 1 sede

Acetileno Tanques de acetileno * * tanques

R134a Chiller, incubadora 2 11 equipos

R12 Incubadora, refrigeradores 0 2 equipos

R22 Aire acondicionado 4 4 equipos

R407c Aire acondicionado 5 5 equipos

R404a Neveras 2 15 equipos

Extintores CO2 Extintor CO2 o BC 140 164 extintores

Extintores R-123 Extintor solkaflam 148 154 extintores

SF6 Celdas subestaciones 33 33 celdas

Nota: *No se dispone información del número de tanques ya que estos pueden variar a medida de los requerimientos de consumo dentro de cada área.

Fuente: EAB-ESP, 2016

Gráfica 4. Histórico de consumo de gas natural y generación de biogás

Fuente: EAB-ESP, 2016. 14.922 13.131 2014 2015 Co n su m o e n m 3

Gas natural

5.322.771 7.191.879 2014 2015 Ge n e rac ió n e n m 3

Biogás

(24)

Para el año 2015 se presenta una disminución en el consumo de gas natural de 1.791 m3_con

respecto al año base (12%) y para la generación de biogás se presenta un aumento de más de 1 millón de m3_{para el año 2015 (35%).}

Gráfica 5. Histórico de consumo gases refrigerantes y extintores

La mayor emisión que se dió con respecto al consumo de gases refrigerantes o extintores fue el consumo del agente extintor CO2 y R123. Gases de refrigeración como el R404a, R407c y el SF6

no presentaron emisiones para el año base y el año comparativo.

2014 2015 Acetileno 212,50 125,21 R12 - -R22 10,50 -R134a 1,82 3,61 R404A - -R407c - -SF6 - -Extintor CO2 1.130,80 984,29 Extintor R123 637,70 781,80 0 200 400 600 800 1.000 1.200 1.400 1.600 1.800 2.000 Kilogramos

(25)

Tabla 14. Histórico de Huella de Carbono Alcance 1 – Fuentes fijas

2014 2015

Emisiones totales

(tCO2/año)

Incertidumbre Emisiones totales

(tCO2/año) Incertidumbre

Biogás Genérico 6,38 +/- 13,5% 8,62 +/- 9,1%

Gas Natural Genérico 29,58 +/- 9,4% 26,03 +/- 8,3%

Acetileno 0,72 +/- 30,5% 0,42 +/- 137,5% R-22 18,48 +/- 547,0% 0,00 +/- 0,0% R-12 0,00 +/- 0,0% 0,00 +/- 0,0% R-134a 2,37 +/- 70,7% 4,69 +/- 70,7% R-407C 0,00 +/- 0,0% 0,00 +/- 0,0% R-404A 0,00 +/- 0,0% 0,00 +/- 0,0% Extintores CO2 1,13 +/- 185,0% 0,98 +/- 285,8% Extintores R-123 50,38 +/- 196,8% 61,76 +/- 350,3% SF6 0,00 +/- 0,0% 0,00 +/- 0,0%

Total fuentes fijas 109,04 +/- 129,9% 102,52 +/- 211,1%

La fuente de emisión de GEI más representativa corresponde a las emisiones generadas por el consumo de extintores R123, con 61,76 tCO2e/año durante el 2015 (ver Tabla 14).

El total de emisiones de GEI generadas para fuentes fijas dentro del Alcance 1 es de 102,52

tCO2e/año para el año 2015, con un rango de incertidumbre de +/- 211,1%. Frente al año base

2014, las emisiones de GEI del Alcance 1 por fuentes fijas se redujeron 6%.

3.1.3 Emisione s de pro ce so

La identificación de las fuentes de emisión para las emisiones de proceso se describe en la Tabla 15 y el consumo para cada una de las fuentes de emisión (ver consumos específicos en el Anexo 5 y 6).

Tabla 15. Histórico de cantidades y generación, Alcance 1 – Emisiones de proceso

Fuente de emisión Descripción ₂₀₁₄ Cantidad ₂₀₁₅ _Unidad ₂₀₁₄ Generación ₂₀₁₅ _Unidad Metano en tierras inundadas Embalses 8 8 embalses 1.049,50 1.049,50 Ha Tratamiento de lodos orgánicos industriales

Lodos del predio

Gibraltar 11.344,29 22.286,12 m3 _174.658,57 341.506,93 _{Kg DQO}

Los lodos que ingresan al predio Gibraltar durante el año 2015, aumentaron su generación casi al doble del volumen de lodos ingresados durante el año base. La generación de metano se mantiene teniendo en cuenta que el cálculo del área mojada, se basa en las batimetrías realizadas en años anteriores al año base.

(26)

Tabla 16. Alcance 1 – Emisiones de proceso 2014 - 2015

2014 2015

Emisiones totales (tCO2/año)

Incertidumbre Emisiones totales (tCO2/año)

Incertidumbre Metano en tierras

inundadas 1.072,59 +/- 149,9% 1.072,59 +/- 149,9%

Tratamiento de lodos por mantenimiento de alcantarillado

978,09 +/- 55,2% 1.912,44 +/- 55,2%

Total fuentes fijas 2.050,68 +/- 82,7% 2.985,03 +/- 64,4%

La fuente de emisión que mayor GEI genera para las emisiones de proceso dentro del Alcance 1 es el tratamiento de lodos por mantenimiento de alcantarillado, que para el año 2015 representó 1.912,44 tCO2/año, superando las emisiones generadas por la generación de metano en tierras

inundadas.

El total de las emisiones de proceso dentro del Alcance 1 es de 2.985,03 tCO2e/año para el año

2015, con un rango de incertidumbre de +/- 64,4%. Frente al año base 2014, las emisiones de GEI del Alcance 1 por emisiones de proceso se aumentaron un 45,6%.

De acuerdo a los resultados obtenidos con respecto al manejo de los lodos por mantenimiento de alcantarillado, la EAB-ESP decide realizar una mejora en el manejo ambiental de este componente con el fin de eliminar la disposición de residuos en el predio Gibraltar y realizar un tratamiento integral de los lodos de alcantarillado. Esta acción dirigida se comenzó a formular en diciembre de 2015 para su implementación en 2016.

En términos generales la acción dirigida busca tratar los lodos que ingresan al predio Gibraltar para que sus características cumplan con los requisitos establecidos por la normatividad nacional o distrital y puedan ser dispuestos en escombreras autorizadas. Se espera que las emisiones de metano (CH4) se eliminen con la ejecución de esta acción dirigida, la cual se describe con mayor

detalle en el Anexo 7.

3.2 Al c an ce 2 - Emisio nes Indire ctas p or cons umo de e nergí a eléctrica

Las emisiones del Alcance 2 corresponden a emisiones indirectas generadas por el consumo de energía eléctrica de la red, dentro de los límites señalados para el presente informe. El resumen de consumo de energía eléctrica y el número de sedes que la consumen se presenta en la Tabla 17, para mayor detalle de consumo de energía eléctrica de cada una de las sedes o instalaciones de la EAB-ESP se puede observar el reporte correspondiente que se encuentra en el Anexo 5 y 6.

Tabla 17. Alcance 2 – Consumo de energía eléctrica 2014 - 2015

Fuente de emisión Descripción Cantidad Consumo 2014 2015 2014 2015

Consumo de energía eléctrica de la red (Kwh)

Sedes de la EAB – ESP

134 135 170.979.467 149.097.178

(27)

A continuación, se específica el consumo de la energía eléctrica en cada una de las actividades generales que se presentan en la EAB-ESP.

Gráfica 6. Consumo de energía eléctrica 2014 - 2015

De acuerdo a las acciones de reducción implementadas en el 2015 y documentadas en el Plan de Manejo de la Huella de Carbono de la EAB-ESP 2015-2018, se obtuvo una reducción de 28.874.465 kWh/año con respecto al año base y que en términos de emisiones de GEI representa una reducción de 4.536 tCO2/año (19,2%). Frente a las cuentas totales de energía eléctrica, se

obtiene una reducción de 2.816 tCO2/año para el 2015 (8,7%) con respecto al año base.

Tabla 18. Alcance 2 – Emisiones Indirectas por consumo de energía eléctrica 2014 - 2015

Fuente de emisión 2014 2015 Emisiones totales (tCO2/año) Incertidumbre Emisiones totales (tCO2/año) Incertidumbre

Energía eléctrica adquirida 32.486,10 +/- 14,0% 29.670,23 +/- 19,3% Fuente: EAB-ESP, 2016.

El total de emisiones del Alcance 2 es de 29.670,23 tCO2e/año para el primer año comparativo,

con un rango de incertidumbre de +/- 19,3%.

Con el fin de dar cumplimiento a los principios establecidos en la NTC-ISO 14064-1:2006 y en la GHG Protocol, la Dirección de Red Matriz ha venido realizando mejoras en la gestión de la

Bombeo Administrativo Operativo PTAR

2014 137.288.836,99 1.516.648,41 24.321.343,60 7.852.638,00 2015 124.044.602,77 1.804.246,10 15.175.156,55 8.072.643,00 0 20.000.000 40.000.000 60.000.000 80.000.000 100.000.000 120.000.000 140.000.000 160.000.000 Kwh

(28)

información, específicamente para el seguimiento y monitoreo del indicador de consumo de energía de las estaciones que se encuentran a su cargo.

Las mejoras existentes consisten en el procesamiento y comparación de los reportes de consumo suministrados por la Dirección de Servicios de Electromecánica que son comparados con los consumos de meses anteriores, para detectar cambios significativos o inconsistencias dentro del consumo de la energía eléctrica con el fin de implementar las acciones pertinentes. (Ver Anexo 8).

Adicionalmente, se implementaron las siguientes acciones dirigidas para reducir las emisiones de GEI generadas por el consumo de energía eléctrica de la red, de acuerdo con el Plan de Manejo de la Huella de Carbono de la EAB – ESP para el periodo 2015-2018:

1. “Gestión energética estaciones de bombeo Embalse San Rafael y PTAP Tibitoc” para

optimizar los consumos de energía de las estaciones de bombeo en los Sistemas de Abastecimiento Chingaza y Agregado Norte, mediante la implementación de acciones de prevención, monitoreo y corrección. (Ver Anexo 9).

Las acciones que permiten reducir el consumo de energía eléctrica en las estaciones de bombeo del Embalse San Rafael y la Planta de Tratamiento de Agua Potable (PTAP) Tibitoc son:

 Optimización del tiempo de mantenimiento del túnel de Chingaza.  Desarrollo de actividades de mantenimiento preventivo y correctivo.  Seguimiento y control de la operación de las estaciones de bombeo.

 Control en la calidad del agua cruda del embalse San Rafael, para la optimización en el uso de la estación de bombeo por recirculación del agua.

Mediante la implementación de las acciones mencionadas se lograron obtener los siguientes resultados:

Gráfica 7. Consumo energía eléctrica sistema de bombeo PTAP Tibitoc

Fuente: EAB-ESP, 2016. 2.000.000 4.000.000 6.000.000 8.000.000 10.000.000 KWh 2014 2015

(29)

Para la PTAP Tibitoc se establece una meta de reducción de consumo de energía eléctrica del 5% anual, estimando una reducción de emisiones de GEI de 814 tCO2e/año; para el primer

año comparativo 2015 se logra una reducción del 21% del consumo energético, reduciendo las emisiones de GEI en 2.835 tCO2e/año.

Gráfica 8. Histórico de consumo energía estaciones de bombeo de la PTAP San Rafael

Para la PTAP San Rafael se establece una meta de reducción de consumo de energía eléctrica del 8% anual, estimando una reducción de emisiones de GEI de 516 tCO2e/año; para

el primer año comparativo 2015 se logra una reducción del 29% del consumo energético y reduciendo las emisiones de GEI en 1.637 tCO2e/año.

2. “Gestión energética estación de bombeo Columnas” para la optimización de la secuencia de

operación de las unidades de bombeo de la estación Columnas. La ejecución de la acción dirigida se encuentra a cargo de la Dirección de Red Matriz Acueducto y consiste en reducir el consumo energético optimizando la operación para que funcionen menos unidades en la estación de bombeo ajustando el “set point” del Tanque de San Vicente. Los resultados son los siguientes:

Gráfica 9. Histórico de consumo energía estaciones de bombeo Columnas

Fuente: EAB-ESP, 2016. 0 1.000.000 2.000.000 3.000.000 4.000.000 5.000.000 6.000.000 KWh 2014 2015 250.000 300.000 350.000 400.000 450.000 KW h 2014 2015

(30)

Para la estación de Columnas se establece una meta de reducción de consumo de energía eléctrica del 8% anual; para el primer año comparativo 2015 se logra una reducción del 8,3% del consumo energético, reduciendo las emisiones de GEI en 33 tCO2e/año frente al año

2014.

3. Cambio del sistema de iluminación fluorescente por LED en las siete (7) sedes con mayor

cantidad de unidades de lámparas en la EAB-ESP con el fin de cumplir con la normatividad Nacional (Decreto 895 de 2008). Para el año 2015 solo se logró realizar el cambio en la Sede Central de Operaciones Centro Nariño, donde se estableció una meta de reducción anual del 35% del consumo energético por iluminación.

Considerando que en la sede no existen medidores que reporten el consumo de energía específicamente para todo el sistema de iluminación, los cálculos realizados han sido basados en datos teóricos (ver Anexo 10) donde el sistema de iluminación representa el 16% del consumo energético en la sede para el año base 2014 y con el cambio del sistema de iluminación, el consumo energético por iluminación pasa a representar un 11% para el año 2015, consiguiendo una reducción del 34%.

Con los reportes de consumo total de energía eléctrica para la sede de la Central de Operaciones Centro Nariño, se obtiene una reducción del 8,2% para el año 2015 con respecto al año base, y aplicando el porcentaje de representación teórica mencionados en el párrafo anterior para cada uno de los periodos, se obtiene una reducción del 39% (ver Gráfica 10).

Gráfica 10. Histórico de consumo energía Central de Operaciones Centro Nariño

4. En el segundo semestre de 2014 se implementó un sistema solar fotovoltaico en el Colegio

Ramón B. Jimeno y la Casa Cenagua, instalaciones de la sede Complejo San Diego, para suplir la demanda energética de estos sitios por el sistema de iluminación. Para ello también se realiza una actualización del sistema de iluminación existente por iluminación LED.

15.000 20.000 25.000 30.000 35.000 40.000 EN ER O FE BR ER O MA RZO _ABRI L MA YO JU NI O JU LI O AG O ST O SEPT IE MB RE O CT U BR E NO VI EMB RE DI CI EM BR E kW h 2014 2015

(31)

Se proyectó una reducción del consumo de energía del 35% y para el año 2015 se logró cumplir con la meta establecida comparado con el año base, los resultados fueron los siguientes:

Gráfica 11. Histórico de consumo energía eléctrica Colegio Ramón B. Jimeno

Finalmente, para el año 2015 se implementaron otras acciones que aportaron a la reducción del consumo de energía eléctrica de la organización, gracias al seguimiento realizado al indicador de consumo de energía eléctrica para las estaciones que se encuentran a cargo de la Dirección de Red Matriz (Ver Anexo 8). Entre estas acciones se menciona las relacionadas con las actividades realizadas por la Dirección de Servicios de Electromecánica:

1. Contrato No. 1-06-26300-1269-2013 cuyo objeto es el “Suministro, instalación y entrega en

funcionamiento de tres (3) motores eléctricos de alta eficiencia para la estación de bombeo San Vicente.” Una vez realizado el cambio de los motores, el consumo de energía eléctrica

comenzó a reducir, en total para el año 2015 se alcanzó a reducir el 5% del consumo con respecto al año base (ver Anexo 11).

Gráfica 12. Histórico de consumo energía eléctrica estación San Vicente

Fuente: EAB-ESP, 2016. 2.000 4.000 6.000 8.000 kWh 2014 2015 250.000 270.000 290.000 310.000 330.000 350.000 K Wh 2014 2015

(32)

Para el año 2016, la Dirección de Abastecimiento comenzará a ejecutar una nueva acción dirigida a la reducción en el consumo de energía eléctrica en un 5% para los sistemas de abastecimiento de la EAB-ESP, la cual se menciona a continuación:

1. “Mantenimiento preventivo y correctivo de los diferentes sistemas eléctricos en los sistemas

de abastecimiento de la EAB – ESP” para realizar el mantenimiento preventivo y correctivo

de los sistemas eléctricos de la infraestructura de los Sistemas de Abastecimiento de la EAB – ESP, con el fin de reducir las emisiones de los Gases de Efecto Invernadero – GEI (Ver Anexo 12)

Mediante la realización del mantenimiento preventivo y correctivo de los equipos eléctricos se logra no solo reducir el consumo de energía eléctrica sino también se garantiza la demanda necesaria de agua potable. Esta acción inicia en el año 2016 y finaliza en el año 2018.

3.3 Al c an ce 3 – Otras Emisiones Indirectas

El Alcance 3 es totalmente opcional según el GHG Protocol y la ISO 14064-1:2006, sin embargo la EAB – ESP consideró incluir otras emisiones indirectas generadas por la adquisición de bienes y servicios, relacionadas con el consumo de papel y viajes aéreos de los funcionarios, dentro de los límites señalados para el presente informe. La identificación de las fuentes de emisión se presenta a continuación:

Tabla 19. Histórico de consumo Alcance 3 – Otras emisiones indirectas

Fuente de emisión Descripción Año Cantidad Unidad Consumo Unidad

Papel bond blanco (administrativa)

Hoja tamaño carta

2014 _{8.094.470 hojas} _36.585,39 _kg 2015 _{8.621.500 hojas} _38.967,46 _kg

Hoja tamaño oficio 2014 485.500 hojas 2.501,10 kg 2015 _{382.500 hojas} _1.970,49 _kg

Papel bond blanco (facturación)

Hoja tamaño carta

2014 _{12.265.739 hojas} _55.195,83 _kg 2015 _{12.427.916 hojas} _55.911,64 _kg

Hoja tamaño volante 2014 1.031.797 hojas 2.785,85 kg 2015 _{1.105.328 hojas} _2.940,86 _kg

Otros viajes aéreos

Vuelos internacionales

2014 _{11 vuelos} _353.407,70 _{kg Gasolina} 2015 _{12 vuelos} _{574163,5 kg Gasolina}

Vuelos nacionales 2014 168 vuelos 67.952,60 kg Gasolina 2015 _{91 vuelos} _47.599,70 _{kg Gasolina} Nota: * El reporte de consumo lo suministra directamente la herramienta de cálculo ICAO7

Fuente: EAB – ESP, 2016.
