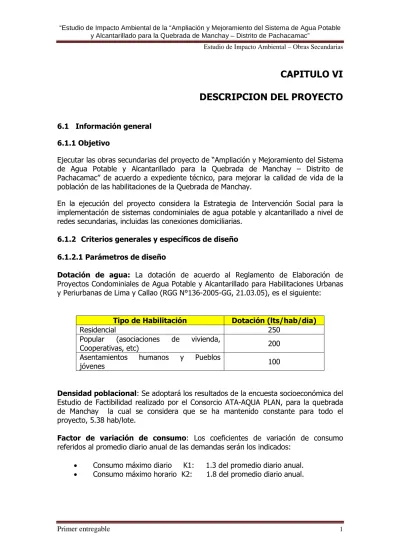

CAPITULO VI
DESCRIPCION DEL PROYECTO
6.1 Información general 6.1.1 Objetivo
Ejecutar las obras secundarias del proyecto de “Ampliación y Mejoramiento del Sistema de Agua Potable y Alcantarillado para la Quebrada de Manchay – Distrito de Pachacamac” de acuerdo a expediente técnico, para mejorar la calidad de vida de la población de las habilitaciones de la Quebrada de Manchay.
En la ejecución del proyecto considera la Estrategia de Intervención Social para la implementación de sistemas condominiales de agua potable y alcantarillado a nivel de redes secundarias, incluidas las conexiones domiciliarias.
6.1.2 Criterios generales y específicos de diseño 6.1.2.1 Parámetros de diseño
Dotación de agua: La dotación de acuerdo al Reglamento de Elaboración de
Proyectos Condominiales de Agua Potable y Alcantarillado para Habilitaciones Urbanas y Periurbanas de Lima y Callao (RGG N°136-2005-GG, 21.03.05), es el siguiente:
Tipo de Habilitación Dotación (lts/hab/dia)
Residencial 250
Popular (asociaciones de vivienda,
Cooperativas, etc) 200
Asentamientos humanos y Pueblos
jóvenes 100
Densidad poblacional: Se adoptará los resultados de la encuesta socioeconómica del
Estudio de Factibilidad realizado por el Consorcio ATA-AQUA PLAN, para la quebrada de Manchay la cual se considera que se ha mantenido constante para todo el proyecto, 5.38 hab/lote.
Factor de variación de consumo: Los coeficientes de variación de consumo
referidos al promedio diario anual de las demandas serán los indicados:
• Consumo máximo diario K1: 1.3 del promedio diario anual.
Primer entregable 2
Factor de descarga de las aguas servidas: Se considera que no toda el agua
potable que se consume y utiliza será evacuada al sistema de alcantarillado, por lo que el caudal de contribución será igual a:
• Contribución al Desagüe Qd : 80% del Qmh
Sectores de Servicio
El sistema de abastecimiento de agua potable propuesto para la Quebrada de Manchay, ha considerado 10 sectores de abastecimiento; cada sector de abastecimiento contara con un reservorio principal. El área total del proyecto contará con 14 Reservorio apoyados y 05 Cisternas proyectadas.
La fuente principal de abastecimiento será mediante la explotación de agua subterránea a través de la construcción de 05 pozos.
En el cuadro Nº 01, se muestra los 10 sectores de abastecimiento con sus respectivos reservorios y las habilitaciones consideradas en cada sector
Cuadro Nº 01
Sectores de Abastecimiento de la Quebrada Manchay Sectores Codigo
Según PG-01-AP Habilitacion
Reservorio de Abast. 1 A.H. Las Dunas
3 A.H. Oasis
4 A.H. Paul Poblet Lind
10 A.H. Sol Radiante
12 Asoc. Vivienda Las Lomas de
Pachacamac
13 Asociación Pro Vivienda "Nueva
Gales"
19 Asoc.Vivienda Nueva Gales /
Asoc.Poblad. AAHH Nueva Gales
416
23 Cooperativa Paraíso
RP- 09
7 A.H. “San Pablo, el mirador”
8
AA HH Portada de Manchay Ampliación de Portada de Manchay II
417
32 AA HH Portada de Manchay III
RP-16
17 Asoc. de Viv. Virgen de Chapi
(La Planicie).
20 Asociación de Vivienda Corazón
de María
29 Portada de Manchay "Mariscal
Cáceres"
30 Portada de Manchay I
415
31 Portada de Manchay II
RP- 08
2 Sector Las Lomas Huertos de
Manchay
5 UPIS Corazón de Jesús
412A 412B
16 Asociación de Vivienda Santa
Catherine
RP-15 RP - 14
Primer entregable 3 18 Asociación Franja Comercial
Santa Catherine
33 - 34 AA HH Portada de Manchay II -
Ampl.Sector Las Mercedes
42 Sector Villa Hermosa del C.P.
Huertos de Manchay
52 Asociación de Viv. Ollada (Sector
El Hueco)
6 Huertos de Manchay Sector Las
Praderas
9 Asoc. Pobl. Del Sector Santa
Rosa
11 Asoc. Vivienda Sector El Balcón
37 CPR Huertos de Manchay Sector
B
414
38 CPR Huertos de Manchay Sector
C
RP - 12
14 Asociación de Vivienda UPIS
Vista Alegre
22 Asoc. Centro Poblado La Unión
36 CPR Huertos de Manchay Sector
A - Los Eucaliptus
39 Los Huertos de Manchay Sector
F 413 59 AA HH San Criastobal RP - 7 35 Rinconada Alta 45 Nueva Progreso
50 A.H. Sector Las Palmeras
51 Sector Nueva Esperanza
15 Sector Virgen del Carmen
26 CPR Sector La Meseta
27 Asoc. Pobl. del Sector Los
Jardines de Manchay
41 Sector Central (G,H,I,M,N,L)
43 Asoc. de Posesionarios del
Sector G
411A 411B
44 CPR Huertos de Manchay Sector
H, I RP-11 RP-13 411C CPR Sector La Meseta RP - 05 21 Comunidad Campesina "Collanac" (24 de Junio) 408
24 Asociación de Viv. Los Ficus de
Manchay (CPR Santa Cruz)
RP-10
25 La Florida
28 El Pedregal
409
46 Sector Los Cactus
RP - 03
Fuente propia elaborado a partir del Plano PG-01-AP y el Cuadro
Primer entregable 4
Del sistema de alcantarillado condominial
Durante el funcionamiento del sistema de alcantarillado, se debe cumplir la condición de auto limpieza para limitar en los colectores, la sedimentación de arena y otras sustancias sedimentables (heces y otros productos de desecho).
En el caso de flujo en canales abiertos la condición de auto limpieza está determinada por la pendiente del conducto. Para tuberías de alcantarillado, la pendiente mínima puede ser calculada utilizando el criterio de velocidad mínima o el criterio de la tensión tractiva. A continuación se realiza un análisis comparativo de ambos criterios.
Formula para diseño
La fórmula empírica de Manning es la más práctica para el diseño de canales abiertos, actualmente se utiliza para conductos cerrados y tiene la siguiente expresión:
V=1 x R 2/3 x S1/2 . . . (1)
n
Donde: V = Velocidad (m/s)
n = Coeficiente de rugosidad (adimensional)
R = Radio hidráulico (m)
S = Pendiente (m/m)
El Radio hidráulico se define como: R = Am . . . (2) Pm
Donde: Am = Area de la sección Mojada (m2)
Pm = Perímetro de la sección Mojada (m)
Para tuberías con sección llena :
El radio hidráulico es : R = D . . . (3)
4 Donde: D = Diámetro (m)
Sustituyendo el valor de (R) , la fórmula de Manning para tuberías a sección llena es: V = 0.397 x D2/3 x S1/2 . . . (4)
N
En función del caudal, con: Q = VA . . . (5)
Donde: Q = Caudal (m3/s)
A = Area de la sección circular (m2)
Primer entregable 5
n
Para tuberías con sección parcialmente llena :
El ángulo central ø (en grado sexagesimal):
ø = 2 ar cos 1 – 2h . . . (7) D
Radio hidráulico:
R = D x 1 - 360xsenø . . . (8) 4 2xPIxø
Sustituyendo el valor de (R), la fórmula de Manning para tuberías con sección parcialmente llena es:
V = 0.397 D2/3 1 – 360xsenø 2/3 x S1/2 . . . (9) n 2xPIxø
En función del caudal:
Q = D8/3 x (2xPIxø - 360xsenø)5/3 S1/2 . . . (10)
7257.15n(2xPIxø)2/3
Criterio de Velocidad Mínima
La práctica usual, es calcular la pendiente mínima, con el criterio de la velocidad mínima y para condiciones de flujo a sección llena. Bajo este criterio las tuberías de alcantarillado se proyectan con pendientes que aseguren una velocidad mínima de 0,6 m/s. De la fórmula de Manning, la pendiente tiene la siguiente expresión:
S(m/m) = V x n 2 . . . (11)
Primer entregable 6 En el Cuadro Nº 02, se presenta los valores de la pendiente mínima calculada con la ecuación (1), basado en el criterio de la velocidad mínima, cuando el flujo promedio está a 100% de la capacidad del colector (sección llena) y la velocidad mínima requerida para estas condiciones es V = 0,6 m/s, para un coeficiente de rugosidad n = 0,013, ambos constantes.
Cuadro Nº 02
Pendientes Mínimas – Criterio de Velocidad Diámetro (m) Pendiente Mínima (o/oo) Velocidad a Sección Llena (m/s) Caudal a Sección Llena (m3/s) 0,10 8,32 0,60 0,0047 0,15 4,85 0,60 0,0106 0,20 3,30 0,60 0,0188 0,25 2,45 0,60 0,0295 0,30 1,92 0,60 0,0424 0,35 1,57 0,60 0,0577 0,40 1,31 0,60 0,0754 0,45 1,12 0,60 0,0954 0,50 0,97 0,60 0,1178
Fuente: Memoria de cálculo para redes de alcantarillado – Consorcio Abengoa
Criterio de la Tensión Tractiva
La tensión tractiva o tensión de arrastre (t) es el esfuerzo tangencial unitario ejercido por el líquido sobre el colector y en consecuencia sobre el material depositado. Tiene la siguiente expresión:
t = r g R S . . . (12)
Donde: t = Tensión tractiva en pascal (Pa)
r = Densidad del agua (1000 kg/m3)
g = Aceleración de la gravedad (9,81 m/s2)
R = Radio Hidráulico (m)
S = Pendiente de la Tubería (m/m)
El objetivo es calcular la pendiente mínima del tramo, capaz de provocar la tensión suficiente para arrastrar el material que se deposita en el fondo.
La pendiente mínima de la tubería, puede ser calculada con el criterio de la tensión tractiva, considerando que el transporte de sedimentos es proporcional a la tensión tractiva. De la ecuación (2), obtenemos la pendiente de la tubería a sección llena:
S = t . . . (13) R g r
Sustituyendo la ecuación (8) en (13), obtenemos la pendiente para tuberías para sección parcialmente llena:
Primer entregable 7 S = t . . . (14)
r xgx D x 1 - 360 x sen ø 4 2x PIx ø
En el Cuadro Nº 03, se presenta los valores de la pendiente mínima calculada con la ecuación (13), basado en el criterio de la tensión tractiva, cuando el flujo promedio está a 100% de la capacidad del colector (sección llena). Para fines de comparación con el criterio de velocidad, previamente se calculó la tensión tractiva = 2,04 Pa, con la pendiente de 8,32 o/oo, el radio hidráulico R = D/4 y para el diámetro de 0,10 m (ecuación 12). Luego la velocidad fue obtenida con la fórmula de Manning con un coeficiente de rugosidad n = 0,013.
Cuadro Nº 03
Pendientes Mínimas – Criterio de la Tensión Tractiva Diámetro (m) Pendiente Mínima (o/oo) Velocidad a Sección Llena (m/s) Caudal a Sección Llena (m3/s) 0,10 8,32 0,60 0,0047 0.15 5.55 0.64 0.0113 0.20 4.16 0.67 0.0212 0.25 3.33 0.70 0.0343 0.30 2.77 0.72 0.0509 0.35 2.38 0.74 0.0711 0.40 2.08 0.76 0.0950 0.45 1.85 0.77 0.1226 0.50 1.66 0.78 0.1540
Fuente: Memoria de cálculo para redes de alcantarillado – Consorcio Abengoa
Comparación de Criterios de Diseño
Comparando los valores de los Cuadros Nº 01 y 02, se observa que el diseño basado en el Criterio de la Tensión Tractiva permite para un mismo diámetro, mayor caudal, velocidad y pendiente que el diseño basado en el Criterio de la Velocidad Mínima. La diferencia es importante conforme se incrementa el diámetro. Si bien la práctica usual de diseño es determinar pendientes mínimas sobre la base de la velocidad mínima constante, queda demostrado que el diseño se debe basar en una tensión tractiva mínima constante. La condición de autolimpieza de la tubería es creada por la tensión Tractiva del flujo.
6 1.3 Proyección del desarrollo urbano
Se ha estimado, a partir de la población actual, el crecimiento probable de población de la quebrada de Mancha. La proyección considera decrecientes tasas anuales de crecimiento de población, partiendo de la tasa estimada por INEI al año 2005, hasta el año 11, y luego se considera una tasa anual constante de 4.4% hasta el año 20. Los resultados de la proyección para cada uno de los futuros veinte años, se muestran en el Cuadro N° 04 siguiente.
Primer entregable 8
Cuadro N° 04 Quebrada de Manchay
proyección de población por veinte años a tasas decrecientes a la del año 2005 *
Año Población Tasa (%)
2006 44765 0 2007 48431 8.19 1 2008 52243 7.87 2 2009 56192 7.56 3 2010 60261 7.24 4 2011 64437 6.93 5 2012 68696 6.61 6 2013 73017 6.29 7 2014 77383 5.98 8 2015 81763 5.66 9 2016 86138 5.35 10 2017 90470 5.03 11 2018 94732 4.71 12 2019 98900 4.40 13 2020 103251 4.40 14 2021 107794 4.40 15 2022 112537 4.40 16 2023 117489 4.40 17 2024 122658 4.40 18 2025 128055 4.40 19 2026 133690 4.40 20 2027 139572 4.40
Fuente : Informe de Diagnóstico de Intervención Social Abengoa 2007
6.1.4 Población beneficiada
Los beneficiarios directos e indirectos de la ejecución de las obras, serán las habilitaciones involucradas en las áreas del estudio.
El último censo participativo realizado durante los meses de octubre y noviembre de 2007sobre las habilitaciones realizado por ABENGOA, dieron los siguientes resultados: Habilitaciones encuestadas : 54
Lotes habitados : 10,326 m2
Población total : 45,563 habitantes Densidad poblacional : 4.40 hab/viv
Las 54 organizaciones de vivienda, están conformadas por Asentamientos Humanos, Asociaciones de Vivienda, Centros Poblados Rurales, Comunidades Campesinas, Cooperativas, UPISs, etc.
Primer entregable 9 proporcionada por la Oficina Técnica del Abengoa, son 42 habilitaciones con 8,328 lotes habitados que totalizan 589.1 Ha. de terrenos que varían desde 300 hasta 500 m2. Ver el Cuadro Nº 05 siguiente:
Cuadro Nº 05
Habilitaciones urbanas incluidas en el Proyecto Nº
Orden HABILITACION Código
Lotes Hab.
1 Cooperativa de Vivienda La Dunas de La Molina 1 30
2 Sector Las Lomas Huertos de Manchay 2 65
3 Cooperativa de Vivienda Oasis de La Molina 3 27
4 AAHH Paul Poblet Lind 4 211
5 UPIS Corazon de Jesus 5 176
6 Huertos de Manchay Sector Las Praderas 6 44
7 AAHH Portada de Manchay II - Ampliacion Sector San
Pablo El Mirador 7 379
8 AAHH Portada de Manchay - Ampliacion Sector Los
Angeles 8 88
9 Asociación de Pobladores del Sector Santa Rosa 9 116 10 Asociación de Pobladores del AAHH Sol Radiante de
Cieneguilla 10 62
11 Asociación de Vivienda del Sector El Balcón 11 64 12 Asociación de Vivienda Las Lomas de Pachacamac 12 81 13 Asociación de Vivienda Palmeras de Frontera/
Asociación Virgen del Carmen 13 234
14 Asociación de la UPIS Vista Alegre de Manchay 14 370
15 Sector Virgen del Carmen 15 115
16 AAHH Virgen de Chapi - Manchay 17 298
17 Asociación de Vivienda Nueva Gales / Asociación de
Pobladores del AAHH Nueva Gales 19 267
18 Asociación de Vivienda Corazón de María 20 107
19 Asociación Centro Poblado La Unión 22 507
20 Cooperativa de Vivienda El Paraíso de La Molina 23 196
21 Sector La Florida 25 140
22 CPR Sector La Meseta 26 81
23 Asociación de Pobladores del Sector Los Jardines de
Manchay 27 331
24 Centro Poblado Sector El Pedregal - Huertos de
Manchay 28 258
25 AAHH Portada de Manchay Ampliación 29 364
26 AAHH Portada de Manchay 30 126
27 AAHH Portada de Manchay II 31 243
28 AAHH Portada de Manchay III 32 650
29 AAHH Portada de Manchay II Ampliación Sector Las
Mercedes 33 663
30 Asociación de Vivienda Franja Comercial Santa
Catherina de la Portada 34 21
31 CPR Huertos de Manchay Sector A - Los Eucaliptus 36 175
Primer entregable 10
33 CPR Huertos de Manchay Sector C 38 210
34 Huertos de Manchay - Sector F 39 189
35 CPR Sector R Los Álamos Huertos de Manchay 40 128
36 CPR Huertos de Manchay Sector Central 41 145
37 Sector Villa Hermosa del Centro Poblado Huertos de
Manchay 42 261
38 Asociación de Posesionarios del Sector G 43 193
39 CPH Huertos de Manchay H, I 44 131
40 Asociación de Vivienda El Prado de Cieneguilla 45 34 41 Asociación de Propietarios del CPR Huertos de
Manchay Parcela 1 48 259
42 AA HH San Cristóbal 59 88
Total 42 habilitaciones 8,328
Fuente: Oficina Técnica del Consorcio Abengoa 2007
Por otro lado se identificaron 2 grupos de habilitaciones que en esta etapa, no serán beneficiarias del proyecto: Un primer grupo de 22 habilitaciones con factibilidad de servicio de agua potable y alcantarillado que formarán parte del Conglomerado y otro grupo de 40 habilitaciones que no cuentan con factibilidad de servicio de agua potable y alcantarillado y formarán parte de la 2ª Etapa del Proyecto, tal comoque se ilustra en Cuadro Nº 05-A, siguiente:
Cuadro Nº 05-A
Habilitaciones urbanas no incluidas en el Proyecto Nombre de la Habilitación Nº de Habili t Lotes totale s Lotes habitado s
Lista de Habilitaciones con factibilidad de servicio de agua potable y alcantarillado que formarán parte del Conglomerado
Habilitaciones no consideradas en los Términos de Referencia del
PES Nº 019-2006-SEDAPAL 8 788 538
Habilitaciones no consideradas en los Términos de Referencia del PES Nº 019-2006-SEDAPAL, pero que no han sido incluidas en la 1ª Etapa del Proyecto, por haberse cubierto los 8,320 lotes habitados
7 400 304
Lotes en habilitaciones no consideradas en los Términos de Referencia del PES Nº 019-2006-SEDAPAL, pero que no figuraron en los planos de lotización durante el levantamiento catastral
7 1784 1337
Total 22 1,784 1,337
Lista de Habilitaciones que no cuentan con factibilidad de servicio de agua potable y alcantarillado que forman parte de la 2ª Etapa del Proyecto
Habilitaciones consideradas en los Términos de Referencia del PES Nº 019-2006-SEDAPAL (Ubicadas en la zona de El Hueco) pero no cuentan con factibilidad de alcantarillado
9 1156 958 Lotes de Habilitaciones consideradas en los Términos de Referencia
del PES Nº 019-2006-SEDAPAL pero no cuentan con factibilidad de agua potable
7 425 347
Habilitaciones no consideradas en los Términos de Referencia del
PES Nº 019-2006-SEDAPAL 24 3574 1981
Total 40 5,155 3,286
6 1.5 Monto de la inversión del proyecto
Primer entregable 11 456,837.55, el cual se detalla en el Cuadro Nº 06 siguiente:
Cuadro Nº 06
Presupuesto de inversión de las obras secundarias del Proyecto: Ampliación y Mejoramiento del Sistema de Agua Potable y Alcantarillado para la Quebrada de Manchay – Distrito de Pachacamac.
Nº Descripción Presupuesto
(S/.)
A Redes de agua potable
1.00 Pavimentos (incl. cruce vías de tránsito) 24,524.76
2.00 Redes secundarias de agua potable 549,176.51
Suministro e instalación de tub. UPVC-UF PN 10 DN 150 (DNE 160 mm) en
todo tipo de terreno
3.00 Redes principales
Suministro e isntalación de tuberia y accesorios p/agua potable PVC UF
NTP ISO 4422 PN 10 DN 100 inc. anillo
Suministro e instalación de tuberia y accesorios p/agua potable PVC UF
NTP ISO 4422 PN 10 DN 80 inc. anillo
Suministro e instalación de tuberia y accesorios p/agua potable PVC UF
NTP ISO 4422 PN 10 DN 50 inc. anillo
4.00 Red y conexiones domiciliarias condominial 10,642,921.00
Ramal condominial
Suministro e instalación de tuberia y accesorios p/agua potable PVC UF
NTP ISO 4422 PN 10 DN 50 inc. anillo
Suministro e instalación de tuberia y accesorios p/agua potable PVC SP
PN 10 DN 40 inc. anillo
5.00 Conexiones domiciliarias
Conexion domiciliaria de agua potable condominial DN 15 para todo tipo de
terreno
6.00 Válvulas compuerta y grifos contra incendio 495,157.33
7.00 Pavimentos (incl. Cruce vías de tránsito) 27,919.14
B
Redes de alcantarillado y conexiones
domiciliarias condominial 17,914,937.95
1.00 Redes principales de alcantarillado
Suministro de Tuberia PVC-U UF NTP ISO 4435 serie 20 DN 150 Suministro de Tuberia PVC-U UF NTP ISO 4435 serie 25 DN 150
2.00 Ramal condominial de alcantarillado
Instalacion de tuberia y accesorios p/alcantarill PVC UF NTP ISO 4435 serie 20 DN 100-150 mm hasta 1.20 m en todo tipo de terreno
Buzón I todo tipo de terreno a máquina y sin explosivos a diferentes
profundidades
Suministro e Instalacion de caja condominial todo tipo de terreno (CP-II)
3.00 Conexiones domiciliarias de alcantarillado
Conexion domiciliaria de desague condominial, todo tipo de terreno
C Micromedición 707,047.20
1.00
Medidor p/conexión domiciliaria DN 15 tipo chorro múltiple s/especificación
incl. Pruebas de laboratorio p/aceptación
Costo directo 30,361,683.90
Primer entregable 12 Utilidad 3.76% 1,141,599.31
Total Costo 35,678,014.75
IGV 19.00% 6,778,822.80
Total General (Nuevos Soles) 42,456,837.55
Fuente: Oficina Técnica del Consorcio Abengoa – Febrero de 2008
6.2 Aspectos generales del sistema de agua y alcantarillado condominial
Sobre la base de los términos de referencia del proyecto, el sistema condominial es una alternativa que consiste en ramales y redes de tuberías de menor diámetro, las cuales concentran un grupo de lotes como unidad de servicio. A este conjunto de lotes se denomina “condominio” y se le define como el grupo de lotes que es atendido por una misma red o tubería condominial.
El sistema de Agua Potable que acompaña al sistema condominial de alcantarillado, es muy similar al de agua convencional, con la diferencia que están permitidos diámetros mínimos de 48 mm y menores profundidades de excavación, siempre que se sustente con los cálculos hidráulicos correspondientes.
Participación Comunitaria
La integración de los aspectos técnicos y sociales es la característica más importante en la implementación de los sistemas condominiales. No es posible concebir un sistema condominial que no involucre en su desarrollo a un Equipo Interdisciplinario de Trabajo y la plena Participación Comunitaria.
El carácter transdisciplinario, más allá de involucrar la presencia de profesionales de las especialidades técnicas y sociales, revela también las múltiples dimensiones de todas las actividades. Por ejemplo, durante el diseño de las redes del alcantarillado condominial existe un momento en que el componente técnico consulta con la población a ser atendida, resuelve sus dudas sobre el diseño y delibera cuando hay puntos de incongruencia, hasta lograr la comprensión del colectivo a ser servido por el sistema. Igualmente, en la fase de capacitación a la comunidad, el componente social del proyecto debe de manejar y compartir conceptos técnicos, redefiniéndolos en algunos casos para una mejor comprensión.
La Participación Comunitaria es integral porque la comunidad participa en “todo el proceso del proyecto”, desde su concepción o diseño, pasando por la etapa constructiva hasta asegurar la sostenibilidad del sistema a través de un uso conciente y un mantenimiento eficiente. La conciencia en el uso se logra desde las etapas de difusión y promoción del proyecto, se refuerza en la etapa de capacitación, a través de talleres orientados al saneamiento ambiental y la educación sanitaria afianzándose cuando las familias participan en la construcción e implementación de los servicios de desagüe. El mantenimiento eficiente se logra cuando se han generado en la población capacidades técnicas para la limpieza preventiva y operaciones correctivas en las estructuras del sistema, además del compromiso para ejecutarlas.
Primer entregable 13
Ventajas del Sistema Condominial
El sistema de alcantarillado condominial se origina como una alternativa de menor costo con respecto al sistema convencional. Las ventajas del sistema condominial respecto al sistema convencional se puede resumir en lo siguiente:
En la construcción:
• Menor extensión de redes.
• Menores profundidades de excavación
• Menores diámetros de tuberías.
• Menor cantidad de elementos de inspección.
• Reducción de pérdidas para el operador, dado que hay un mayor control por parte de las organizaciones condominiales.
• En consecuencia, menor costo de inversión. En la operación y mantenimiento:
• Independencia entre ramales y redes.
• Sistema sectorizado por condominios.
• Mayor facilidad para la operación y el mantenimiento.
• Utilización de equipos más sencillos para operación y mantenimiento.
• En consecuencia, menores costos en operación y mantenimiento.
Adicionalmente, el componente social que caracteriza al sistema condominial, genera entre otras las siguientes ventajas:
• La participación de los usuarios en la construcción, operación y mantenimiento, permite menores costos de implantación y promueve una mejor utilización del sistema de alcantarillado.
• La solución técnica es el resultado de un proceso de decisión participativa de los usuarios, lo cual contribuye a una mayor participación por parte de éstos y consecuentemente, a su sostenibilidad.
• Los usuarios son los principales beneficiarios del ahorro que representa la implantación del sistema condominial
6.2.1 Sistema Condominial de Agua potable
El sistema condominial de agua potable consiste en la instalación de tuberías principales, estas irán instaladas a una distancia no menor de 1.20 del límite de propiedad y hacia el centro de la calle. El diámetro mínimo de las redes principales serán de 63mm.
De allí saldrá una derivación denominado ramal condominial y es la tubería desde la cual se alimentara a los lotes de una manzana. El ramal condominial se instalara en la vereda y además contará con una válvula de control para operaciones de cierre y apertura en caso de emergencias. El diámetro mínimo del ramal condominial de agua obedecerá al cálculo hidráulico si la fuente es superficial, pero si la fuente es subterránea el diámetro mínimo será de 48mm (1 ½”)
Primer entregable 14
Las conexiones domiciliarias de agua, serán del tipo simple y estarán compuestas
de:
a) Elementos de Toma
1 abrazadera de derivación con su empaquetadura 1 llave de toma (corporation)
1 transición de llave de toma a tubería de conducción
La perforación de la tubería matriz en servicios se hará mediante taladro tipo Muller o similar y para tuberías recién instaladas con cualquier tipo convencional; no permitiéndose en ambos casos perforar con herramientas de percusión.
De utilizarse abrazaderas metálicas estas necesariamente irán protegidas contra la corrosión, mediante un recubrimiento de pintura anticorrosivo de uso naval (2 manos) o mediante un baño plastificado. Al final de su instalación tanto su perno como su tuerca se le cubrirá con brea u otra emulsión asfáltica.
La llave de toma (Corporation) debe enroscar totalmente la montura de la abrazadera
b) Tubería de Conducción
La tubería de conducción que empalma desde la transición del elemento de toma hasta la caja del medidor, ingresara a esta con una inclinación de 45°.
c) Tubería de Forro de Protección
El forro será de tubería de diámetro 80 mm (3”) como mínimo, se colocara en el cruce de pavimentos para permitir la extracción y reparación de tubería de conducción.
d) Elementos de Control
- 2 llaves de paso de uso múltiple: Una con nicle telescópico y la otra con punto de descarga.
- 2 niples estándar
- 1 medidor o nicle de reemplazo - 2 uniones presión rosca
El medidor será proporcionado y/o instalado por la Empresa. En caso de no poderse instalar oportunamente, el Constructor lo reemplazara provisionalmente con un niple. El medidor deberá estar, alineado y nivelado horizontalmente conjuntamente con los demás elementos de control y su base tendrá una separación de 0.05 m. de luz con respecto al solado.
e) Caja del Medidor
Es una caja prefabricada de dimensiones interiores mínimos de 0.50 x 0.30 x 0.25 m para conexiones de 13 mm (1/2”) y 19 mm (3/4”), la misma que va apoyada sobre el solado de fondo de concreto de f’c = 140 Kg/cm2. y espesor de 0.05 mts. Si la caja fuera de concreto esta será de f’c = 175 Kg/cm2.
Primer entregable 15 Se debe tener en cuenta que la caja se ubicará en la vereda, cuidando que comprometa solo un paño de ésta. La reposición de la vereda será de bruña a bruña. En caso de no existir vereda, la caja será ubicado con una losa de concreto f’c = 175 Kg/cm2 de 0.8 x 0.60 x 0.10.
La tapa de la caja de dimensiones exteriores 0.460 x 0.225 m, se colocara al nivel de la rasante de la vereda. Además de ser normalizada, deberá también ser resistente a la abrasión, tener facilidad en su operación y no propicio al robo. f) Elemento de unión con la instalación interior
Para facilitar la unión con la instalación interna del predio se colocara a partir de la cara exterior de la caja un niple de 0.30 m.
Para efectuar la unión, el propietario obligatoriamente instalara al ingreso y dentro de su predio una llave de control.
6.2.2 Sistema condominial de alcantarillado
El sistema de alcantarillado condominial considera al “condominio”, como una unidad, y viene a ser el grupo de casas vecinas que descargan sus aguas residuales a una red secundaria denominada ramal condominial, de diámetro mínimo (110 mm), que transporta y descarga el caudal a un sólo punto de la red principal. Actúa de manera similar a una cuenca hidrográfica, en la que los riachuelos (“ramales condominiales”) abastecen a una unidad mayor (red principal) la cual incrementa su capacidad mientras más afluentes (“condominios”) reciba.
Esta tecnología incluye nuevos elementos, como son:
• Las cajas condominiales, que vienen a ser los elementos de inspección ubicados en las redes y que juegan el doble papel de cajas de registro domiciliario y cajas de inspección. Estas son de menor dimensión que los buzones tradicionales.
• Los Ramales Condominiales, que son las tuberías de menor diámetro que recolectan las aguas residuales de un conjunto de lotes denominado Condominio. Con diámetros desde los 110 mm. unen a las cajas condominiales hasta su llegada a la red principal.
• Las cajas desgrasadoras, son elementos de inspección que se ubican dentro de los lotes y tienen la finalidad de retener las grasas y elementos sólidos que se encuentran en el agua residual proveniente de limpiar los utensilios de cocina. En lo que se refiere a ramales condominiales hay tres opciones, según su ubicación: Ramal por el fondo de lotes, ramal por el frente de lote y ramal por las veredas. Este último está localizado en las veredas, recorriendo los dos lados de una manzana típica, semejante al del alcantarillado convencional.
Primer entregable 16
Caja condominial: ubicada en el trazo del ramal condominial, destinada a la
inspección y mantenimiento del mismo, forma parte de la conexión domiciliaria, serán de dos tipos: D-60 y D-40
La superficie interior de la caja debe de ser lisa, no debe de presentar rajaderas, grietas, bordes despostillados. La caja condominial pre fabricada estará conformada por: base, anillo intermedio, anillo superior y tapa
Tapa: Elemento de concreto armado que se aloja en el marco de Fierro Fundido y
cuya finalidad es evitar el ingreso de objetos extraños al sistema. El perímetro de la tapa contará con platina metálica.
Anillo intermedio: Elemento de concreto simple que se ubica sobre la base; la
finalidad del elemento es de proporcionar la altura necesaria; es el encargado de soportar el anillo superior.
El empleo de uno o mas anillo intermedio estará en función de la altura requerida para la correcta instalación de la caja condominial.
Anillo superior: Elemento de concreto simple que se apoya sobre la base del anillo
intermedio; contiene el marco de fierro fundido.
Base: Loza de fondo de concreto simple, sobre la cual se implementa la media caña,
cuya finalidad es orientar el flujo de ingreso y salida del agua residual. Se apoya en el terreno y sirve de apoyo al anillo o intermedio o el ser el caso al anillo superior.
Marco de hierro fundido: Elemento donde se alojará la tapa
Dado de concreto: Es un elemento de unión que fija la tubería de desagüe de la
vivienda con la caja Condominial, el tipo de cemento a utilizarse será de acuerdo al terreno.
Conexión Domiciliaria.- Si el ramal condominial se encuentra dentro del lote, la
conexión de la vivienda se realizará mediante una “caja de inspección” (véase figura 1). La caja de inspección deberá ser instalada durante la construcción del ramal condominial, una en cada lote o vivienda. El usuario será responsable de la conexión de sus instalaciones intradomiciliarias, una vez que el sistema se encuentre concluido y próximo al inicio de funcionamiento.
Primer entregable 17
Conexión Domiciliaria Especial.- Si el ramal condominial se encuentra fuera del
lote (acera), la conexión de la vivienda se realizará mediante un accesorio de PVC tipo “T”, “Y” o una “Silleta”. El accesorio de PVC será conectado mediante una tubería corta a la caja de inspección que estará ubicada dentro del lote, en una zona más protegida y próxima al límite público. Ver la siguiente figura.
Conexiones domiciliarias especial.
Caja desgrasadora: El sistema condominial introduce un nuevo elemento, la caja
desgrasadora, que tiene el objetivo principal de recibir las aguas provenientes del lavaplatos, que contiene restos de alimentos, grasas y detergente, por ello la importancia de depurar esta agua antes del ingreso a las tuberías de alcantarillado. La caja desgrasadora en la parte superior retiene grasas y en la parte inferior sedimenta los elementos pesados, dando paso solamente a las aguas previamente depuradas. A continuación se presenta un esquema típico de la caja desgrasadora:
La caja desgrasadora puede ser construida de ladrillo o concreto simple, in situ. También es posible utilizar un balde plástico, como el indicado a continuación:
Primer entregable 18 Es necesario que las conexiones domiciliarias, que son responsabilidad de cada familia, sean implementadas paralelamente al proyecto de saneamiento, para lo cual la promoción de estas instalaciones debe ser prioridad del ente promotor/ejecutor.
Detalle De Conexión Domiciliaria - Intradomiciliaria
6.3 Descripción de las Obras Secundarias a Ejecutar
Contractualmente, se ejecutarán las siguientes obras:
6.3.1 Sistema de Agua Potable Condominial
Para el sistema de distribución a partir de la conexión de entrada al sector (válvula reductora de presión o punto final de la línea de aducción) hasta la conexión domiciliaria (red secundaria), se ha considerado el suministro e instalación de tubería PVC de acuerdo al detalle que se muestra en el Cuadro Nº 07, siguiente:
Primer entregable 19
Cuadro Nº 07
Metrado del suministro e instalación de tuberías de agua potable
Nº Descripción Metrado Unidad
1.00 Pavimentos (incl. cruce vías de tránsito) Varios
2.00 Redes secundarias de agua
Suministro e instalación de tubería UPVC-UF PN 10 DN
150 (DNE 160 mm) en todo tipo de terreno 4,735.27 ml
3.00 Redes principales de agua
3.01
Suministro e instalación de tubería y accesorios p/agua
potable PVC UF NTP ISO 4422 PN 10 DN 100 inc. anillo 25,954.43 ml 3.02
Suministro e instalación de tubería y accesorios p/agua
potable PVC UF NTP ISO 4422 PN 10 DN 80 inc. anillo 8,291.40 ml 3.03 Suministro e instalación de tubería y accesorios p/agua
potable PVC UF NTP ISO 4422 PN 10 DN 50 inc. Anillo 1,359.54
Ml
4.00 Ramal condominial de agua
4.01 Suministro e instalación de tubería y accesorios p/agua
potable PVC UF NTP ISO 4422 PN 10 DN 50 inc. anillo 123.49 ml 4.02 Suministro e instalación de tubería y accesorios p/agua
potable PVC SP PN 10 DN 40 inc. anillo 124,117.33 ml
5.00 Conexiones domiciliarias de agua
5.01 Conexión domiciliaria de agua potable condominial DN 15
para todo tipo de terreno 8,328.00 Und
6.00
Válvulas compuerta y grifos contra incendio
Varios
7.00 Pavimentos (incl. Cruce vías de tránsito) Varios
8.00 Micromedición
8.01
Medidor p/conexión domiciliaria DN 15 tipo chorro múltiple s/especificación incl. Pruebas de laboratorio p/aceptación
8,328.00 Und Fuente: Cuadro de metrado y presupuesto de las obras secundarias – Abengoa 2008
6.3.2. Sistema de Alcantarillado condominial
De la misma forma, contractualmente se ejecutará las siguientes obras que se detalla en el Cuadro Nº 08, siguiente:
Cuadro Nº 08
Metrado del suministro e instalación de tuberías de alcantarillado
Nº Descripción Metrado Unidad
1.00 Redes principales de alcantariññado
1.01 Suministro e instalación de tubería PVC-U UF NTP ISO
4435 serie 20 DN 150 1,678.46 ml
1.02 Suministro e instalación de tubería PVC-U UF NTP ISO
4435 serie 25 DN 150 31,174.72 ml
2.00 Ramal condominial de alcantarillado
2.01
Suministro e instalación de tubería y accesorios PVC UF NTP ISO 4435 serie 20 DN 100-150 mm para diferentes profundidades y todo tipo de terreno.
Primer entregable 20 2.02 Buzón I todo tipo de terreno a máquina y sin
explosivos a diferentes profundidades 992.00 Und 2.03 Suministro e Instalación de caja condominial todo tipo
de terreno (CP-II) 4,567.00 Und
3.00 Conexiones domiciliarias de alcantarillado
3.01 Conexión domiciliaria de desagüe condominial, todo
tipo de terreno 8,328.00 Und
Fuente: Cuadro de metrado y presupuesto de las obras secundarias – Abengoa 2008
6.4 Intervención social
De acuerdo al Plan de Trabajo de Interevención social en sus diferentes etapas, los resultados que se esperan alcanzar los siguientes:
6.4.1 Planificación
Equipos técnico-sociales constituidos para la intervención. Dimensionamiento de áreas de intervención.
Conformar grupos o paquetes de habilitaciones urbanas con planes operativos para cada uno de ellos.
Fichas de Identificación de los Asentamientos Humanos contenidos debidamente llenadas, indicando las características físicas (ubicación, características del terreno, accesibilidad, servicios existentes, Etc.), sociales y organizativas.
Aprobación de la propuesta de materiales educativos a utilizarse en cada etapa . Plan de Trabajo para la intervención.
Elaboración de los materiales educativos en la etapa de promoción.
Las actividades a realizar como mínimo en la etapa de Planificación son las siguientes: Conformación de equipos interdisciplinarios para la intervención. Los equipos están
integrados por personal especializado y con experiencia en proyectos de agua potable y saneamiento en las áreas de ingeniería, promoción social y capacitación (con experiencia en gestión comunitaria).
Analizar la información de las habilitaciones urbanas identificadas.
Aplicación de la Ficha de Identificación del Asentamiento Humano, por el equipo interdisciplinario.
Agrupación de los Asentamientos Humanos para la intervención. Realizar un Taller de Planificación.
Propuesta de materiales educativos de cada etapa y presentarlos para aprobación de SEDAPAL.
Elaboración de los materiales educativos a emplearse en la etapa de Promoción.
6.4.2 Promoción
Difusión del Sistema Condominial
Los resultados a obtener en la etapa de difusión de la alternativa de solución son:
Pobladores informados adecuadamente sobre los sistemas condominiales y obras generales.
Primer entregable 21 Aceptación de la propuesta de intervención y de la solución condominial para la
obtención de los servicios de agua potable y de alcantarillado. La mencionada aceptación se oficializará mediante Acta aprobada por un mínimo de 80% de los titulares de los lotes, en cada Asentamiento Humano.
Elaboración de los materiales educativos en la etapa de diseño.
Las actividades a realizar como mínimo en la etapa de difusión de la alternativa de solución, en cada uno de los Asentamientos Humanos, son las siguientes:
Reuniones informativas de promoción del proyecto, con dirigentes centrales y de manzana.
Talleres de capacitación sobre los sistemas condominiales.
Asamblea General de pobladores promoviendo la aceptación del sistema condominial.
Recopilación de Información Básica
Los resultados a obtener en la etapa de recopilación de información básica son:
Plano del Asentamiento Humano con trazo preliminar de las redes de agua potable y alcantarillado en función de la topografía del terreno y puntos de empalme.
La población toma conocimiento y participa en la identificación de la caja condominial y módulo sanitario.
Inicio de actividades de acondicionamiento del terreno para levantamiento topográfico.
Estudio de Suelos.
Las actividades a realizar como mínimo en la etapa de recopilación de información básica, en cada uno de los Asentamiento Humanos, son las siguientes:
Reconocimiento de terreno con la finalidad de determinar el trazo preliminar. Reuniones de planificación participativa.
Realizar el levantamiento catastral de las viviendas
Promover la participación de la población en el acondicionamiento del área de trabajo, como:
Ubicación de hitos de límite del lote. Acondicionamiento de calles.
Definición y asesoría para el levantamiento de muros de contención, si fuera necesario.
Eliminación de desmonte y materiales de construcción. Elaboración del Estudio de Suelos.
6.4.3 Diseño
Se procederá al diseño técnico-social del sistema y estará compuesto por las siguientes etapas:
Diseño Básico
Primer entregable 22 Los pobladores asumen responsabilidades individuales y colectivas respecto al diseño
del ramal condominial por el interior del lote.
Plano topográfico de planta y planos topográficos de perfiles longitudinales.
Información estadística relacionada a población: almacenamiento de agua, eliminación de excretas, Etc.
Dirigentes y líderes reconocen la situación sanitaria de su comunidad.
Dirigentes, líderes y población con pleno conocimiento del diseño de redes de agua y alcantarillado condominial.
Aceptación del diseño condominial de agua potable y alcantarillado, mediante Acta aprobada por los titulares de los lotes participantes en cada Asentamiento Humano. Elaboración de los materiales educativos en la etapa de organización y capacitación. Las actividades a realizar como mínimo en la etapa de Diseño Básico son las siguientes: Un censo participativo por cada Asentamiento Humano.
Sistematización de la información censal por cada Asentamiento Humano. Reuniones de propuesta de ramales al interior del lote.
Levantamiento topográfico por cada Asentamiento Humano.
Realizar Taller de diagnóstico participativo por cada Asentamiento Humano sobre prácticas de higiene familiares y comunales, riesgos ambientales para la salud dirigido a representantes de manzanas, dirigentes y líderes de base.
Reuniones de validación de diseño con Junta Directiva Central y Comisión de Obras. Reuniones por condominios para presentar el diseño del sistema condominial de agua
potable y alcantarillado, mostrando el desarrollo de la ingeniería del proyecto plasmada en planos, para obtener la conformidad del trazo de las redes secundarias. Presentación en Asamblea General de los planos del proyecto para la validación de la
organización condominial.
Diseño Definitivo
Los resultados a obtener en la etapa de Diseño Definitivo son: Diseño de ingeniería de los proyectos.
Proyectos aprobados.
Documentos de Licitación listos para iniciar proceso de selección. La población reconoce la situación sanitaria de su comunidad. Línea de base de entrada.
Conocimiento de la situación organizacional de su condominio y sector.
El 12% de los titulares de lotes son elegidos como Promotores Ambientales en cada condominio.
El 70% de los titulares de lotes capacitados sobre conexiones domiciliarias de agua potable, alcantarillado e instalaciones sanitarias al interior de la vivienda.
Las actividades a realizar como mínimo en la etapa de Diseño Definitivo son las siguientes:
Presentar el proyecto de la solución técnica para su revisión. De existir observaciones deberán ser subsanadas hasta lograr la aprobación.
El Consultor presentará el Expediente Técnico.
Réplicas del taller de diagnóstico participativo por cada Asentamiento Humano sobre prácticas de higiene familiares y comunales, riesgos ambientales para la salud en reuniones de manzanas, comités vecinales.
Primer entregable 23 Recopilación y sistematización de información para elaborar la línea de base de
entrada (Anexo Nº 13).
Realizar talleres de diagnóstico organizacional por condominio o agrupación de condominios (Anexos Nº 11 y 12).
Realizar por condominio o agrupación de condominios, el taller de capacitación sobre conexiones domiciliarias e instalaciones sanitarias al interior de la vivienda.
Organización y Capacitación
El Consultor realizará actividades de capacitación para la gestión comunitaria de los servicios que contribuyan a fortalecer la organización de pobladores que con carácter representativo y libre determinen oportunidades, alcances y beneficios del proyecto. Durante todo este proceso se requiere un mínimo de 4 talleres de capacitación, que comprenden 7 sesiones, sumando un mínimo de 14 horas de capacitación.
Los resultados a obtener con relación a los titulares de lotes son: Instalaciones sanitarias interiores implementadas.
Titulares de los lotes, capacitados en la gestión del sistema de agua potable y alcantarillado.
Comité de agua y saneamiento (CAS) elegido y reconocido por los titulares de los lotes.
Línea de base de salida.
Las actividades a realizar con los titulares de lotes, como mínimo, son las siguientes: Asesoría y monitoreo de la promoción y construcción de instalaciones sanitarias interiores.
Realizar por condominio o agrupación de condominios el taller de gestión del sistema condominial de agua potable y alcantarillado.
Promover la elección del comité de agua y saneamiento (CAS) en cada asentamiento humano.
Recopilación y sistematización de la información para elaborar la línea de base de salida.
Los resultados a obtener con relación a la intervención de los promotores ambientales, son:
Promotores ambientales capacitados en educación sanitaria y en el uso adecuado de los servicios, micro medición y tarifas.
Planes de acción de los promotores ambientales.
El 50 % de los pobladores, como mínimo, capacitados en educación sanitaria, uso adecuado de los servicios, micro medición y tarifas.
Las actividades a realizar con relación a la intervención de los promotores ambientales, como mínimo, son las siguientes:
Realizar en cada Asentamiento Humano el taller de formación de promotores ambientales: “Higiene, prácticas saludables y funcionamiento de los sistemas”. Realizar en cada Asentamiento Humano el taller de “Uso adecuado de los servicios,
micro medición, tarifas y organización”, dirigido a promotores ambientales.
Promover la higiene y prácticas saludables, el uso adecuado de los servicios, micro medición y tarifas a través de réplicas efectuadas por los promotores ambientales.
Primer entregable 24 El resultado a obtener con relación al comité de agua y saneamiento (CAS), es: Comité de agua y saneamiento (CAS) constituido.
La actividad a realizar con relación a la intervención del comité de agua y saneamiento, como mínimo, es la siguiente:
Por cada Asentamiento Humano, llevar a cabo taller de “Fortalecimiento de las capacidades de gestión”.
