Evaluacion Nacional de Fisica Corregida 100%

(1)

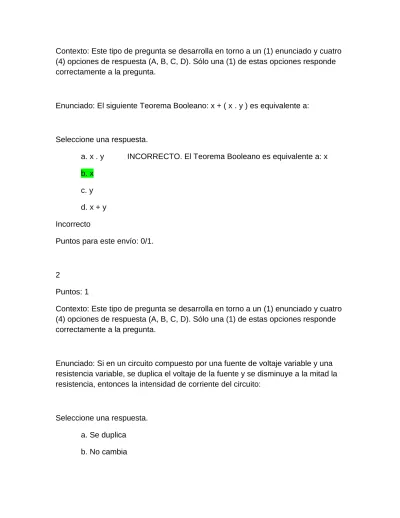

Contexto: Este tipo de pregunta se desarrolla en torno a un (1) enunciado y cuatro (4) opciones de respuesta (A, B, C, D). Sólo una (1) de estas opciones responde correctamente a la pregunta.

Enunciado: El siguiente Teorema Booleano: x + ( x . y ) es equivalente a:

Seleccione una respuesta.

a. x . y INCORRECTO. El Teorema Booleano es equivalente a: x b. x

c. y d. x + y Incorrecto

Puntos para este envío: 0/1.

2

Puntos: 1

Enunciado: Si en un circuito compuesto por una fuente de voltaje variable y una resistencia variable, se duplica el voltaje de la fuente y se disminuye a la mitad la resistencia, entonces la intensidad de corriente del circuito:

Seleccione una respuesta. a. Se duplica b. No cambia

(2)

c. Se reduce a la mitad

d. Se cuadriplica CORRECTO !!! Correcto

3

Puntos: 1

Enunciado: En condiciones adecuadas, dos sustancias diferentes y un electrolito pueden disponerse de modo que el voltaje no sea transitorio, sino que pueda permanecer más o menos constante mientras se suministra corriente a un circuito exterior. Tal dispositivo se denomina:

a. Condensador electrolítico

b. Pila Galvánica CORRECTO !!! c. Condensador polarizado

d. Celda solar Correcto

4

Puntos: 1

(3)

Contexto: Este tipo de preguntas consta de dos proposiciones, así: una Afirmación y una Razón, unidas por la palabra PORQUE. El estudiante debe examinar la veracidad de cada proposición y la relación teórica que las une. Para responder este tipo de preguntas debe leer toda la pregunta y señalar la respuesta elegida de acuerdo con las opciones dadas.

Enunciado: La corriente eléctrica convencional, al igual que el flujo de electrones, sale por el terminal positivo de la fuente de voltaje, circula a través de los

conductores hasta la carga y regresa nuevamente a la fuente por el otro extremo PORQUE el interruptor o medio de control, es el elemento que le permite a la corriente circular por un circuito eléctrico, sólo cuando sea necesario.

a. la afirmación y la razón son VERDADERAS y la razón es una explicación CORRECTA de la afirmación INCORRECTO. La afirmación es FALSA, pero la razón es una proposición VERDADERA

b. la afirmación y la razón son VERDADERAS, pero la razón NO es una explicación CORRECTA de la afirmación

c. la afirmación es VERDADERA, pero la razón es una proposición FALSA

d. la afirmación es FALSA, pero la razón es una proposición VERDADERA

Incorrecto

5

Puntos: 1

(4)

Enunciado: Un elemento de trabajo en el laboratorio, que permite tomar la información de un fenómeno y mostrarla en su pantalla, para posteriormente analizarla a lo largo del tiempo, es:

Seleccione una respuesta. a. el multímetro b. el protoboard

c. el generador de señales

d. el osciloscopio CORRECTO !! Correcto

6

Puntos: 1

Enunciado: Debido a que los diodos conducen la corriente eléctrica en un sólo sentido, se suelen utilizar como rectificadores de señales. Existen varios tipos de rectificadores a base de diodos semiconductores. Cuántos diodos se requieren para construir un rectificador de onda completa cuando se emplea un

transformador con TAP central ?

Seleccione una respuesta. a. un diodo rectificador

(5)

c. tres diodos rectificadores d. cuatro diodos rectificadores Correcto

7

Puntos: 1

Enunciado: Las señales alternas son aquellas que varían tanto en dirección como en amplitud, es por esto, que la forma de onda generalmente usada para la

corriente alterna es la señal senosoidal. Determine entonces, cual de las siguientes características NO corresponde a una señal alterna:

Seleccione una respuesta. a. fase

b. frecuencia c. periodo

d. polaridad definida CORRECTO !!! Correcto

8

Puntos: 1

(6)

Enunciado: Los materiales tipo P son aquellos que se forman agregando al material semiconductor puro, impurezas que contienen 3 electrones de valencia PORQUE de esta forma se van a tener ausencias de electrones o lo que podemos llamar “ huecos ” en el semiconductor.

a. la afirmación y la razón son VERDADERAS y la razón es una explicación CORRECTA de la afirmación

b. la afirmación y la razón son VERDADERAS, pero la razón NO es una explicación CORRECTA de la afirmación INCORRECTO. La afirmación y la razón son VERDADERAS y la razón es una explicación CORRECTA de la

afirmación

c. la afirmación es VERDADERA, pero la razón es una proposición FALSA

Incorrecto

9

Puntos: 1

(7)

Enunciado: Los condensadores eléctricos son dispositivos relativamente sencillos que tienen muchas aplicaciones en electricidad y en electrónica. Cuál de las siguientes opciones presenta una aplicación general de los condensadores en los circuitos electrónicos ?

a. Amplificar la energía eléctrica

b. Convertir la corriente alterna en continua

c. Almacenar la energía eléctrica CORRECTO !!!

d. Proteger los circuitos eléctricos ya que son un tipo de fusible Correcto

10

Puntos: 1

Enunciado: Un transformador básico consta de dos bobinas eléctricamente aisladas y enrolladas sobre un núcleo común. La energía se transfiere de una bobina a la otra por medio de acoplamiento magnético. La bobina que recibe la energía eléctrica de la fuente de corriente alterna se conoce generalmente como:

a. devanado primario CORRECTO !! b. devanado secundario

(8)

c. devanado flotante d. devanado auxiliar Correcto

11

Puntos: 1

Contexto: Este tipo de pregunta se desarrolla en torno a un (1) enunciado y cuatro (4) opciones de respuesta (1, 2, 3, 4). Sólo dos (2) de estas opciones responden correctamente a la pregunta.

Enunciado: Cuando se emplean técnicas digitales existe en realidad una sola desventaja: el mundo real es fundamentalmente analógico. La mayor parte de las cantidades físicas son de naturaleza analógica, y a menudo estas cantidades son las entradas y salidas de un sistema que las monitorea, que efectúa operaciones con ellas y que las controla. Algunos ejemplos de las cantidades físicas de

naturaleza analógica, que suelen ser procesadas en un sistema digital, son:

1. la temperatura

2. la presión

3. el volumen

4. la masa

(9)

b. 1 y 3 son correctas c. 2 y 4 son correctas d. 3 y 4 son correctas Correcto

12

Puntos: 1

PREGUNTA DE ANALISIS DE RELACION

Enunciado: Los materiales tipo N son aquellos que se forman agregando al material semiconductor puro, impurezas que contienen 5 electrones de valencia PORQUE de esta forma conseguimos materiales semiconductores con exceso de electrones o carga negativa

a. la afirmación y la razón son VERDADERAS y la razón es una explicación CORRECTA de la afirmación CORRECTO !!

b. la afirmación y la razón son VERDADERAS, pero la razón NO es una explicación CORRECTA de la afirmación

(10)

Correcto

13

Puntos: 1

Enunciado: Se tienen 3 resistencias con los siguientes valores: 0,2 kilo-ohmios, 0,06 kilo-ohmios y 1000 ohmios. La resistencia equivalente a las 3 resistencias conectadas en serie es:

Seleccione una respuesta. a. 1 kilo-ohmio b. 1620 ohmios c. 1000,26 ohmios

d. 1260 ohmios CORRECTO !! Correcto

14

Puntos: 1

(11)

Enunciado: Se tiene un circuito sencillo conformado por una fuente de voltaje, una resistencia y un diodo ideal. Podemos afirmar que en el circuito circula corriente cuando:

1. el diodo se encuentra polarizado directamente

2. el voltaje de la barrera de potencial ha sido superado

3. el voltaje de la barrera de potencial es de 0 voltios

4. el diodo se encuentra polarizado inversamente

Seleccione una respuesta. a. 1 y 2 son correctas

b. 1 y 3 son correctas INCORRECTO. Se deben cumplir las siguientes opciones: el diodo se encuentra polarizado directamente y el voltaje de la barrera de potencial ha sido superado

c. 2 y 4 son correctas d. 3 y 4 son correctas Incorrecto

15

(12)

Enunciado: Conociendo que el voltaje aplicado a un motor D. C. es 85 Voltios y que utiliza una corriente de 6 Amperios, podemos afirmar que la potencia que consume este elemento es:

Seleccione una respuesta. a. 85 vatios

b. 510 vatios CORRECTO !! c. 85 Julios

d. 510 Julios Correcto

16

Puntos: 1

Enunciado: Se le solicita a un estudiante de la UNAD asesoría para la

construcción de un dispositivo que detecte el paso de alguna persona cuando ingresa a una oficina. El componente electrónico en el cual se basa la

construcción de este dispositivo de detección es:

Seleccione una respuesta. a. el transistor

(13)

b. el transformador c. el diodo LED

d. el fotodiodo CORRECTO. El dispositivo se basa en el fotodiodo Incorrecto

17

Puntos: 1

Enunciado: Un circuito integrado es una pequeña y delgada placa de material semiconductor, como el silicio, en la que se encuentran muchos componentes electrónicos interconectados. Dentro de las principales aplicaciones de los circuitos integrados, se encuentran:

1. como capacitancias fijas

2. como transformadores

3. como compuertas lógicas

4. como memorias semiconductoras

Seleccione una respuesta. a. 1 y 2 son correctas

(14)

b. 1 y 3 son correctas INCORRECTO. Se cumplen las siguientes opciones: como compuertas lógicas y como memorias semiconductoras

c. 2 y 4 son correctas d. 3 y 4 son correctas Incorrecto

18 Puntos: 1

PREGUNTA DE ANALISIS DE RELACION

Enunciado: Los circuitos digitales se han apoderado del mercado comercial y se emplean actualmente en productos electrónicos tales como videojuegos,

electrodomésticos y sistemas de comunicación PORQUE los circuitos analógicos han reemplazado casi en su totalidad a las técnicas y dispositivos digitales.

a. la afirmación y la razón son VERDADERAS y la razón es una explicación CORRECTA de la afirmación

b. la afirmación y la razón son VERDADERAS, pero la razón NO es una explicación CORRECTA de la afirmación INCORRECTO. La afirmación es VERDADERA, pero la razón es una proposición FALSA

(15)

Incorrecto

19 Puntos: 1

Enunciado: En algunos campos, la electricidad y el electromagnetismo jugaron un papel tan importante, que sin éstas, nunca se hubiera llegado hoy en día a su desarrollo actual. Este es el caso, por ejemplo, de:

Seleccione una respuesta. a. la gastronomía

b. las telecomunicaciones CORRECTO !!! c. la agricultura

d. las artesanías Correcto

20 Puntos: 1

(16)

Enunciado: Si la corriente que pasa a través de una resistencia eléctrica se disminuye a la mitad del valor original, entonces el valor del voltaje en este elemento:

Seleccione una respuesta. a. se reduce a la mitad b. se aumenta al doble c. se mantiene

d. se reduce una cuarta parte INCORRECTO. Si la corriente que pasa a través de una resistencia eléctrica se disminuye a la mitad del valor original,

entonces el valor del voltaje en este elemento también se reduce a la mitad Incorrecto
