Servicio de Att. al Cliente

1

simple y para colectores

2

Los datos indicados pueden ser modificados sin preaviso.

2.33

Estos distribuidores tienen una vida media que varía entre 10 y 15 millones de ciclos según las

condiciones de empleo. Una buena lubricación impide enormemente el desgaste de las juntas, así

como una buena filtración impide la acumulación de suciedad y el consiguiente malfuncionamiento de

los distribuidores.

Controlar que las condiciones de empleo sean coherentes con los límites indicados, presión,

temperatura, etc. Se tendrá cuidado en proteger las bocas de escape 3 y 5 de los distribuidores en

presencia de suciedad y polvo.

Para el mantenimiento se pueden utilizar Kit preparados que comprenden la corredera completa con

juntas y las de desgaste de los pilotajes. La operación puede ser realizada por cualquiera manteniendo

la debida atención al remontar el distribuidor.

ATENCIÓN: para la lubricación utilizar solo aceites hidraúlicos de la clase H, por ejemplo el MAGNA GC

32 (Castrol).

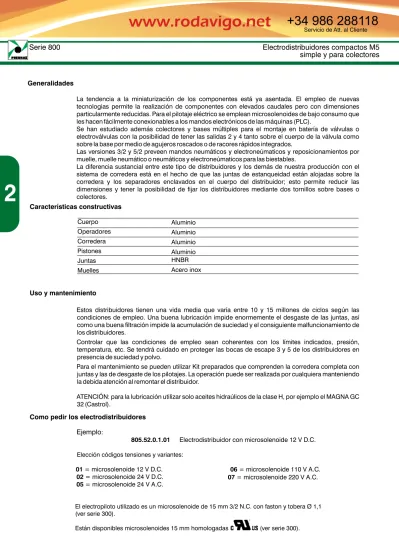

Generalidades

La tendencia a la miniaturización de los componentes está ya asentada. El empleo de nuevas

tecnologias permite la realización de componentes con elevados caudales pero con dimensiones

particularmente reducidas. Para el pilotaje eléctrico se emplean microsolenoides de bajo consumo que

les hacen fácilmente conexionables a los mandos electrónicos de las máquinas (PLC).

Se han estudiado además colectores y bases múltiples para el montaje en batería de válvulas o

electroválvulas con la posibilidad de tener las salidas 2 y 4 tanto sobre el cuerpo de la válvula como

sobre la base por medio de agujeros roscados o de racores rápidos integrados.

Las versiones 3/2 y 5/2 preveen mandos neumáticos y electroneúmaticos y reposicionamientos por

muelle, muelle neumático o neumáticos y electroneúmaticos para las biestables.

La diferencia sustancial entre este tipo de distribuidores y los demás de nuestra producción con el

sistema de corredera está en el hecho de que las juntas de estanqueidad están alojadas sobre la

corredera y los separadores enclavados en el cuerpo del distribuidor; esto permite reducir las

dimensiones y tener la posibilidad de fijar los distribuidores mediante dos tornillos sobre bases o

colectores.

Características constructivas

Uso y mantenimiento

Como pedir los electrodistribuidores

Cuerpo

Operadores

Corredera

Pistones

Juntas

Muelles

Aluminio

Aluminio

Aluminio

Aluminio

HNBR

Acero inox

Ejemplo:

805.52.0.1.01

Electrodistribuidor con microsolenoide 12 V D.C.

Elección códigos tensiones y variantes:

01

= microsolenoide 12 V D.C.

06

= microsolenoide 110 V A.C.

02

= microsolenoide 24 V D.C.

07

= microsolenoide 220 V A.C.

05

= microsolenoide 24 V A.C.

El electropiloto utilizado es un microsolenoide de 15 mm 3/2 N.C. con faston y tobera Ø 1,1

(ver serie 300).

Polígono Industrial O Rebullón s/n. 36416 - Mos - España - [email protected]

simple y para colector

2.34

2

Los datos indicados pueden ser modificados sin preaviso.

Electrodistribuidores compactos M5 simple y para colector Serie 805_ES_2013

Electrodistribuidores compactos M5 - simple y para colector Solenoide - Muelle

Electrodistribuidores compactos M5 simple y para colector Solenoide - Diferencial

Electrodistribuidores compactos M5 simple y para colector Solenoide - Solenoide

3/2

Solenoide - Muelle

Código de pedido

Solenoide - Muelle

5/2

805.

_t

.0.1.

_v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 80

Presión mínima de funcionamiento 2 bar Presión mínima de funcionamiento 2 barPeso gr. 85

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 160 10 2,5 M5 -5 ÷ +50

3/2

Solenoide - Diferencial

Código de pedido

Solenoide - Diferencial

5/2

805.

t

.0.12.

v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 85

Presión mínima de funcionamiento 2 bar Presión mínima de funcionamiento 2 barPeso gr. 90

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 160 10 2,5 M5 -5 ÷ +50

3/2

Solenoide - Solenoide

Código de pedido

Solenoide - Solenoide

5/2

805.

t

.0.0.

v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 120

Presión mínima de funcionamiento 1,5 bar Presión mínima de funcionamiento 1,5 barPeso gr. 125

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 160 10 2,5 M5 -5 ÷ +50

simple y para colector

2.35

2

Los datos indicados pueden ser modificados sin preaviso.

Electrodistribuidores compactos M5 simple y para colector Colector

Electrodistribuidores compactos M5 simple y para colector Brida de anclaje Placa de cierre

Colector

Código de pedido

805.

p

p

N. PUESTOS 02=2 puestos (peso gr. 95) 03=3 puestos (peso gr. 130) 04=4 puestos (peso gr. 160) 05=5 puestos (peso gr. 190) 06=6 puestos (peso gr. 225) 07=7 puestos (peso gr. 260) 08=8 puestos (peso gr. 290) 09=9 puestos (peso gr. 325) 10=10 puestos (peso gr. 365)

Brida de anclaje

Placa de cierre

Código de pedido

Código de pedido

800.00

Peso gr. 5 - (utilizar para el montaje del grupo de

Polígono Industrial O Rebullón s/n. 36416 - Mos - España - [email protected]

simple y para colector

2.48

2

Los datos indicados pueden ser modificados sin preaviso.

Distribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 simple y para colector Serie 808_ES_2013

Distribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 - simple y para colector Neumático - Neumático

Electrodistribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 simple y para colector Serie 808_ES_2013

Electrodistribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 - simple y para colector Solenoide - Muelle

Electrodistribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 simple y para colector Solenoide - Diferencial

Neumático - Neumático

_5/3

Código de pedido

808.53.

_t

.11.11

t

TIPOLOGÍA31=Centros cerrados 32=Centros abiertos

Peso gr. 125

Presión mínima de pilotaje 3 bar

Características de

funcionamiento

Fluido _con Caudal a 6 bar _{∆p=1(Nl/min) Presión máx.de ejercicio (bar)} Ø nominal de paso (mm) Conexiones de tra-_bajo Conexiones_{de pilotaje} Temperatura °C Aire filtrado y

lubri-cado 520 10 4 G 1/8" M5 -5 ÷ +70

3/2

Solenoide - Muelle

Código de pedido

Solenoide - Muelle

5/2

808.

t

.0.1.

v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 130

Presión mínima de funcionamiento 2 bar Presión mínima de funcionamiento 2 barPeso gr. 135

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 520 10 4 G 1/8" -5 ÷ +50

3/2

Solenoide - Diferencial

Código de pedido

Solenoide - Diferencial

5/2

808.

_t

.0.12.

_v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 140

Presión mínima de funcionamiento 2 bar Presión mínima de funcionamiento 2 barPeso gr. 145

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 520 10 4 G 1/8" -5 ÷ +50

simple y para colector

2.49

2

Los datos indicados pueden ser modificados sin preaviso.

Electrodistribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 simple y para colector Solenoide - Solenoide

Electrodistribuidores compactos G 1/8" 3/2 - 5/2 - 5/3 simple y para colector Solenoide - Solenoide

3/2

Solenoide - Solenoide

Código de pedido

Solenoide - Solenoide

5/2

808.

_t

.0.0.

_v

t

TIPOLOGÍA32=3 vías 52=5 vías

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 185

Presión mínima de funcionamiento 1,5 bar Presión mínima de funcionamiento 1,5 barPeso gr. 190

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Aire filtrado y lubricado 520 10 4 G 1/8" -5 ÷ +50

Solenoide - Solenoide

_5/3

Código de pedido

808.53.

t

.0.0.

v

t

TIPOLOGÍA31=Centros cerrados

32=Centros abiertos

v

TENSIÓN 01=12V D.C. 02=24V D.C. 05=24V A.C. 06=110V A.C. 07=220V A.C. Peso gr. 190

Presión mínima de funcionamiento 3 bar

Características de

funcionamiento

Fluido Caudal a 6 bar con _{∆p=1(Nl/min)} Presión máx.de ejercicio _(bar) Ø nominal de paso (mm) Conexiones de trabajo Temperatura °C

Polígono Industrial O Rebullón s/n. 36416 - Mos - España - [email protected]

simple y para colector

2.50

2

Los datos indicados pueden ser modificados sin preaviso.

Distribuidores y Eléctrodistribuidores compactos G 1/8" simple y para colector Serie 808_ES_2013

Distribuidores y Eléctrodistribuidores compactos G 1/8" - simple y para colector Colector

Distribuidores y Eléctrodistribuidores compactos G 1/8" simple y para colector Brida de anclaje Placa de cierre

Colector

Código de pedido

808.

p

p

N. PUESTOS 02=2 puestos (peso gr. 180) 03=3 puestos (peso gr. 245) 04=4 puestos (peso gr. 310) 05=5 puestos (peso gr. 375) 06=6 puestos (peso gr. 440) 07=7 puestos (peso gr. 500) 08=8 puestos (peso gr. 560) 09=9 puestos (peso gr. 620) 10=10 puestos (peso gr. 680)

Brida de anclaje

Placa de cierre

Código de pedido

Código de pedido

800.00

Peso gr. 5-(utilizar para el montaje del grupo de

distri-buidores sobre carril DIN 46277/3)

808.00

Peso gr. 65
