(1)

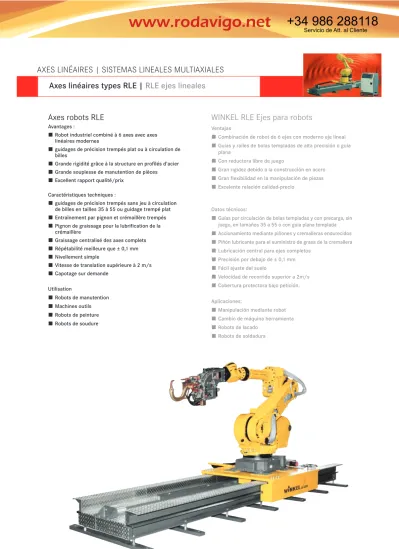

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

Axes robots RLE

Avantages :

Robot industriel combiné à 6 axes avec axes linéaires modernes

guidages de précision trempés plat ou à circulation de billes

Grande rigidité grâce à la structure en profilés d'acier Grande souplesse de manutention de pièces Excellent rapport qualité/prix

Caractéristiques techniques :

guidages de précision trempés sans jeu à circulation de billes en tailles 35 à 55 ou guidage trempé plat Entraînement par pignon et crémaillère trempés Pignon de graissage pour la lubrification de la crémaillère

Graissage centralisé des axes complets Répétabilité meilleure que ± 0,1 mm Nivellement simple

Vitesse de translation supérieure à 2 m/s Capotage sur demande

Utilisation

Robots de manutention Machines outils Robots de peinture Robots de soudure

WINKEL RLE Ejes para robots

Ventajas

Combinación de robot de 6 ejes con moderno eje lineal Guías y raíles de bolas templadas de alta precisión o guía plana

Con reductora libre de juego

Gran rigidez debido a la construcción en acero Gran flexibilidad en la manipulación de piezas Excelente relación calidad-precio

Datos técnicos:

Guías por circulación de bolas templadas y con precarga, sin juego, en tamaños 35 a 55 o con guía plana templada Accionamiento mediante piñones y cremalleras endurecidos Piñón lubricante para el suministro de grasa de la cremallera Lubricación central para ejes completos

Precisión por debajo de ± 0,1 mm Fácil ajuste del suelo

Velocidad de recorrido superior a 2m/s Cobertura protectora bajo petición.

Aplicaciones:

Manipulación mediante robot Cambio de máquina herramienta Robots de lacado

Robots de soldadura

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(2)

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(3)

RLE

RLE-300 RLE-750 RLE-2000 RLE-3000 RLE-10000

[kg] 300 750 2000 3000 10000

[kNm] Mma 15 22 85 125 250

[mm] Hs 380 390 415 450 725

[mm] e 520 710 710 710 890

[mm] Bs 420 1050 1380 1420 1380

[mm] Ls 750 800 1030 1200 2300

[kg] Qs 125 370 650 900 1780

[kg] Qrle 150 225 275 315 575

[mm] Bg 900 1450 1800 1800 1975

[m/s] v 5 5 5 3 2

[m/s²] a 2,5 2,5 2,5 2,5 2

[mm] 50 50 50 50 50

[mm] 6000 6000 6000 6000 6000

[mm] Modul 3 Modul 5 Modul 5 Modul 5 Modul 6

[mm] +/- 0,1 +/- 0,1 +/- 0,1 +/- 0,1 +/- 0,2

[mm] 60000 60000 60000 60000 60000

[mm] Lges Lh + 1250 Lh + 1275 Lh + 1550 Lh + 1775 Lh + 2675 [°C]

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

Charge max. Carga máx.

Couple arrêt max. Par máx. de parada de emergencia Hauteur chariot Altura carro

Hauteur chaîne porte câbles Altura cadena portacables Largeur chariot Ancho carro

Longueur chariot Longitud carro Dim. chariots Peso carro Dim. Axe / m Peso eje por metro Largeur totale Ancho total Vitesse deplacement totale Velocidad máx.

Accéleration max. Aceleración máx.

Surcourse Carrera de reserva Lg max sans coupe Longitud constructiva máx.

Pignon (hélicoidal) Accionamiento (helical) Répétabilité Repetibilidad Course max. Carrera máx.

Lg totale Longitud total

T° ambiante Temperatura ambiente 5-45°C, sans condensation

5-45°C, sin condensación

L ges Lg totale Longitud total horizontal

Bs Longueur chariot

Ancho carro Bg Lg totalee Ancho total

Lh Course max.

Carrera R

Réserve Reserva

Ls Longueur chariot Longitud de carro

R Réserve Reserva

Hs e

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(4)

RLE 10.000 RLE 2000

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

RLE 750 élevé RLE 750 elevado

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(5)

RLE 300 RLE 300

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(6)

RLE 750

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

Socle Robot WINKEL

Avantages:

Adapté à chaque type de robot En option avec éléments de fixation Hauteur max. 2000 mm

WINKEL robot pedestal

Ventajas:

Para todo tipo de robots

Opcionalmente con elementos de fijación Altura máx. 2000 mm

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(7)

RLE -2000 RLE -2000

RLE -750

para 2 robots 2 x 750 kg

RLE -750

pour 2 robots 2 x 750 kg

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(8)

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(9)

RLE 10.000

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

Ejemplos de RLE ejes lineales Exemples d'axes linéaires RLE

NOUVEAU NUEVO

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente

(10)

AXES LINÉAIRES | SISTEMAS LINEALES MULTIAXIALES Axes linéaires types RLE | RLE ejes lineales

Ejemplos de RLE ejes lineales Unión entre máquinas

Exemples d'axes linéaires RLE Raccordement de machines

https://rodavigo.net/es/c/f/winkel +34 986 288118

Servicio de Att. al Cliente
