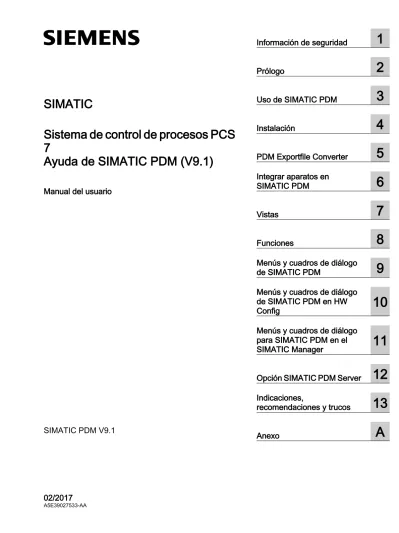

SIMATIC
Sistema de control de procesos PCS 7 Ayuda de SIMATIC PDM (V9.1)
Manual del usuario
SIMATIC PDM V9.1
Prólogo 2
Uso de SIMATIC PDM 3
Instalación 4
PDM Exportfile Converter 5
Integrar aparatos en
SIMATIC PDM 6
Vistas 7
Funciones 8
Menús y cuadros de diálogo
de SIMATIC PDM 9
Menús y cuadros de diálogo de SIMATIC PDM en HW
Config 10
Menús y cuadros de diálogo para SIMATIC PDM en el
SIMATIC Manager 11
Opción SIMATIC PDM Server 12
Indicaciones,
recomendaciones y trucos 13
Anexo A
Filosofía en la señalización de advertencias y peligros
Este manual contiene las informaciones necesarias para la seguridad personal así como para la prevención de daños materiales. Las informaciones para su seguridad personal están resaltadas con un triángulo de advertencia;
las informaciones para evitar únicamente daños materiales no llevan dicho triángulo. De acuerdo al grado de peligro las consignas se representan, de mayor a menor peligro, como sigue.
PELIGRO
Significa que, si no se adoptan las medidas preventivas adecuadas se producirá la muerte, o bien lesiones corporales graves.
ADVERTENCIA
Significa que, si no se adoptan las medidas preventivas adecuadas puede producirse la muerte o bien lesiones corporales graves.
PRECAUCIÓN
Significa que si no se adoptan las medidas preventivas adecuadas, pueden producirse lesiones corporales.
ATENCIÓN
Significa que si no se adoptan las medidas preventivas adecuadas, pueden producirse daños materiales.
Si se dan varios niveles de peligro se usa siempre la consigna de seguridad más estricta en cada caso. Si en una consigna de seguridad con triángulo de advertencia de alarma de posibles daños personales, la misma consigna puede contener también una advertencia sobre posibles daños materiales.
Personal cualificado
El producto/sistema tratado en esta documentación sólo deberá ser manejado o manipulado por personal cualificado para la tarea encomendada y observando lo indicado en la documentación correspondiente a la misma, particularmente las consignas de seguridad y advertencias en ella incluidas. Debido a su formación y experiencia, el personal cualificado está en condiciones de reconocer riesgos resultantes del manejo o manipulación de dichos productos/sistemas y de evitar posibles peligros.
Uso previsto de los productos de Siemens
Considere lo siguiente:ADVERTENCIA
Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma correcta. Es preciso respetar las condiciones ambientales permitidas. También deberán seguirse las indicaciones y advertencias que figuran en la documentación asociada.
Marcas registradas
Todos los nombres marcados con ® son marcas registradas de Siemens AG. Los restantes nombres y
designaciones contenidos en el presente documento pueden ser marcas registradas cuya utilización por terceros para sus propios fines puede violar los derechos de sus titulares.
Exención de responsabilidad
Hemos comprobado la concordancia del contenido de esta publicación con el hardware y el software descritos. Sin embargo, como es imposible excluir desviaciones, no podemos hacernos responsable de la plena concordancia.
El contenido de esta publicación se revisa periódicamente; si es necesario, las posibles correcciones se incluyen en la siguiente edición.
1 Información de seguridad...11
2 Prólogo...13
3 Uso de SIMATIC PDM...15
3.1 Condiciones para el funcionamiento seguro de SIMATIC PDM...15
3.2 Introducción...16
3.3 Utilización de la documentación...17
3.4 Personas de contacto...18
3.5 Base para el uso de aparatos de campo inteligentes...19
3.6 Establecer conexiones con aparatos de campo...21
3.7 Estructura del producto...25
3.7.1 Paquetes de productos para SIMATIC PDM...25
3.7.2 Opciones...27
3.7.3 Contenidos de suministro...29
4 Instalación...31
4.1 Compatibilidad...31
4.2 Preparar SIMATIC PDM...32
4.3 Instalar SIMATIC PDM...33
4.4 Ajustar el idioma...36
4.5 Instalar una versión de SIMATIC PDM sobre otra/desinstalar SIMATIC PDM...37
5 PDM Exportfile Converter...39
5.1 Cuadro de diálogo "PDM Exportfile Converter"...39
6 Integrar aparatos en SIMATIC PDM...41
6.1 Device Integration Manager...41
6.2 Ventana principal "Device Integration Manager"...42
6.3 Vistas...43
6.3.1 Barra de título...43
6.3.2 Barra de menús...43
6.3.3 Barra de herramientas...44
6.3.4 Lista de dispositivos...46
6.3.5 Barra de estado...48
6.3.6 Directorio fuente...48
6.3.7 Aplicación de filtros...49
6.3.8 Archivo de filtro/filtro de proyecto...50
6.4 Trabajar con el Device Integration Manager...51
6.4.1 Integrar descripción de aparatos...51
6.4.2 Cómo completar una descripción de aparatos...52
6.4.3 Creación de una librería de aparatos propia utilizando el filtro de proyecto...53
6.4.4 Creación de una librería de aparatos propia a partir de una colección de descripciones de aparatos...54
6.4.5 Eliminación de descripciones de aparatos...55
6.4.6 Actualización de descripciones de aparatos (EDD Update)...55
6.4.7 Avisos...55
6.4.8 Comprobación de la sintaxis y semántica...56
6.5 Menús y cuadros de diálogo...57
6.5.1 Archivo...57
6.5.1.1 Leer descripciones de aparatos de la carpeta de origen...57
6.5.1.2 Leer descripciones de aparatos de la fuente comprimida...57
6.5.1.3 Lista de las descripciones de aparatos integradas...58
6.5.1.4 Lista de las descripciones de aparatos utilizadas...59
6.5.1.5 Guardar la lista de aparatos como...59
6.5.1.6 Imprimir la lista de dispositivos...59
6.5.1.7 Borrar la lista de dispositivos...60
6.5.1.8 Salir...60
6.5.2 Vista...60
6.5.2.1 Ventana de lista de aparatos dividida...60
6.5.3 Catálogo...62
6.5.3.1 Completar información del aparato...62
6.5.3.2 Integración...62
6.5.3.3 DVD de aparatos específico de usuario ...63
6.5.3.4 Archivo de filtro...63
6.5.3.5 Filtro de proyecto...64
6.5.3.6 Avisos...65
6.5.3.7 Buscar...65
6.5.4 ? (Ayuda)...66
6.5.4.1 Ayuda...66
6.5.4.2 Acerca de...66
7 Vistas...67
7.1 Introducción...67
7.2 Vistas del SIMATIC Manager...68
7.2.1 Vista de instalación de los dispositivos de proceso...68
7.2.1.1 Abrir la vista de instalación de los dispositivos de proceso...68
7.2.1.2 Avisos...68
7.2.1.3 Adaptar la vista de instalación de los aparatos de proceso...69
7.2.2 Vista de red...69
7.2.3 Sincronización del proyecto...70
7.3 Vistas en SIMATIC PDM...71
7.3.1 Ventana principal de "SIMATIC PDM"...71
7.3.2 Barra de título...72
7.3.3 Barra de menús...72
7.3.4 Barra de herramientas...73
7.3.5 Vista de estructura...73
7.3.6 Tabla de parámetros...74
7.3.6.1 Tabla de parámetros, columna "Parámetro"...75
7.3.6.2 Tabla de parámetros, columna "Valor"...75
7.3.6.4 Tabla de parámetros, columna "Estado"...76
7.3.6.5 Distribución de parámetros...77
7.3.7 Barra de estado...78
7.3.8 Representación ...79
7.3.8.1 Representación en las vistas...79
7.3.8.2 Vista de un solo aparato...80
7.3.8.3 Vista de varios aparatos...80
7.3.9 Uso del teclado...81
8 Funciones...83
8.1 Introducción...83
8.2 Procesamiento del proyecto...86
8.2.1 "Preferencias" para el proyecto SIMATIC...86
8.2.2 Configurar la interfaz en el equipo...88
8.2.3 Comunicación vía routing en toda la instalación...89
8.2.4 Comprobar la integración de los aparatos...89
8.2.5 Imprimir...90
8.2.6 Depurar proyecto (reorganizar) ...91
8.2.7 Guardar configuración...92
8.3 Gestión de aparatos ...93
8.3.1 Inserción de aparatos...93
8.3.1.1 Insertar objetos...93
8.3.1.2 Cuadro de diálogo "Insertar objeto - ... "...94
8.3.1.3 Cuadro de diálogo "Insertar objeto - Asignar tipo de aparato"...95
8.3.1.4 Integración de un aparato en HW Config...97
8.3.1.5 Ajuste de la dirección de bus en HW Config...100
8.3.1.6 Integración de un aparato HART en una red de módem HART...100
8.3.1.7 Integración de un aparato MODBUS en una red MODBUS...102
8.3.1.8 Integración de una pasarela S7 DSGW...104
8.3.1.9 Integración de la red del servidor HART...105
8.3.1.10 Aparato PROFIBUS compacto (sensores y actuadores)...112
8.3.1.11 Aparato PROFIBUS modular (Remote I/O)...113
8.3.1.12 Conectar un aparato de campo a PROFINET...115
8.3.1.13 Aparato HART en un Remote I/O...117
8.3.1.14 Insertar un aparato HART en un módulo HART...119
8.3.1.15 Integración de un aparato de campo FF...120
8.3.2 Aparatos de campo con conexión de bus redundante ...120
8.3.2.1 Conectar aparatos de campo a un sistema en bus redundante...120
8.3.2.2 Cuadro de diálogo "Seleccionar objeto"...121
8.3.2.3 Cuadro de diálogo "Propiedades - Buscar objeto"...122
8.3.3 Utilizar aparatos PROFIBUS PA no especificados como comodín...122
8.3.4 Crear typicals para parámetros (importar sin datos de identificación) ...123
8.3.5 Sustituir aparatos...124
8.3.6 Insertar documentos específicos de la instalación para el modo de proceso...125
8.3.7 Modos de operación de los aparatos de campo...126
8.3.8 Borrar aparatos...127
8.3.9 Parametrizar y cargar aparatos...127
8.3.10 Interconectar y cargar aparatos FF...128
8.3.10.1 Cuadro de diálogo "Editor de interconexiones"...128
8.3.10.2 Cargar objetos en el segmento FF...130
8.4 Comunicación...133
8.4.1 Guardar/leer los datos del aparato...133
8.5 Exportación / Importación...135
8.5.1 Introducción...135
8.5.2 Exportación de datos de configuración y de parametrización...138
8.5.3 Importación de datos de configuración y de parametrización...139
8.6 Diagnóstico...142
8.6.1 Diagnóstico de aparatos de campo...142
8.6.2 Sinopsis de los símbolos de aparatos...143
8.6.3 Diagnóstico de la conexión...146
8.6.4 Prueba de identidad...146
8.6.5 Actualizar diagnóstico...146
8.7 LifeList...148
8.7.1 Trabajar con la LifeList...148
8.7.2 Licencias...153
8.7.3 Menús y cuadros de diálogo...153
8.7.3.1 Menú "Archivo"...153
8.7.3.2 Menú "Edición"...154
8.7.3.3 Menú "Aparato"...155
8.7.3.4 Menú "Ver"...156
8.7.3.5 Menú "Opciones"...157
8.7.3.6 Menú "Ayuda"...157
8.7.4 Barra de menús...157
8.7.5 Barra de herramientas...158
8.7.6 Barra de estado...158
8.8 Informes...160
8.8.1 Informe de avisos...160
8.9 Representaciones gráficas...162
8.9.1 Representar valores en forma de gráfico...163
8.9.2 Diagrama de curvas...164
8.9.3 Diagrama de barras...166
8.9.4 Diagrama de tacómetro...167
8.9.5 Símbolos y botones...168
8.9.6 Trabajar con curvas...171
8.9.7 Editar curvas...172
8.10 Asset Management...174
8.10.1 Asset Management ...174
8.10.2 Utilización con la PCS 7 Maintenance Station...175
9 Menús y cuadros de diálogo de SIMATIC PDM ...179
9.1 Menú "Archivo" ...179
9.1.1 Guardar...179
9.1.2 Exportación...179
9.1.2.1 Cuadro de diálogo "Exportar - ..."...180
9.1.3 Importación...183
9.1.3.1 Cuadro de diálogo "Importar - ..."...184
9.1.4 Imprimir...187
9.1.5 Salir...188
9.1.5.1 Cuadro de diálogo "¿Guardar cambios?"...188
9.3 Menú "Aparato"...190
9.3.1 Cargar en aparato...190
9.3.1.1 Cuadro de diálogo "Cargar en aparato - ..."...191
9.3.2 Cargar en PG/PC...192
9.3.2.1 Cuadro de diálogo "Cargar en PG/PC - ..."...193
9.3.3 Asignar dirección y TAG...194
9.3.3.1 Cuadro de diálogo "Asignar dirección y TAG"...196
9.3.4 Comparación de valores...197
9.3.4.1 Cuadro de diálogo "Comparar valores"...197
9.3.4.2 Cuadro de diálogo "Seleccionar objeto"...198
9.3.5 Propiedades del objeto...199
9.3.5.1 Ficha "General"...199
9.3.5.2 Ficha "Aparato"...200
9.3.5.3 Ficha "Diagnóstico"...200
9.3.5.4 Ficha "Comunicación"...201
9.3.5.5 Ficha "Administrador de documentos"...203
9.3.6 Informe de calibración...204
9.3.6.1 Menús y cuadros de diálogo...205
9.3.6.2 Barra de menús...210
9.3.6.3 Barra de herramientas...211
9.3.7 Informe de cambios...211
9.3.7.1 Menús y cuadros de diálogo...212
9.3.7.2 Barra de menús...214
9.3.7.3 Barra de herramientas...214
9.3.8 Ajustar Aparato comprobado...215
9.3.9 Comprobación de la configuración...216
9.3.10 Plantillas...218
9.4 Menú "Ver" ...219
9.4.1 Magnitudes del proceso/Indicación de valores medidos (en función del aparato)...219
9.4.2 Iniciar LifeList...220
9.4.3 Diagramas y curvas (en función del aparato)...220
9.4.3.1 Mostrar magnitudes de proceso o valores medidos ...221
9.5 Menú "Diagnóstico"...223
9.5.1 Actualizar diagnóstico...223
9.5.1.1 Cuadro de diálogo "Actualizar diagnósticos - ... "...223
9.6 Menú "Herramientas" (en función del aparato)...226
9.7 Menú "Ayuda"...227
9.7.1 Temas de Ayuda...227
9.7.2 Ayuda sobre los parámetros de aparato...227
9.7.3 Acerca de...227
9.7.4 Buscar...227
9.7.5 Administrador de documentos...227
10 Menús y cuadros de diálogo de SIMATIC PDM en HW Config...229
11 Menús y cuadros de diálogo para SIMATIC PDM en el SIMATIC Manager...231
11.1 Menú "Edición"...231
11.1.1 SIMATIC Manager > Menú "Edición"...231
11.1.2 Propiedades del objeto...231
11.1.2.1 Ficha "General"...232
11.1.2.2 Ficha "Aparato"...233
11.1.2.3 Ficha "Diagnóstico"...233
11.1.2.4 Ficha "Comunicación"...234
11.1.2.5 Ficha "Administrador de documentos"...236
11.1.3 SIMATIC PDM...237
11.1.3.1 Sincronizar...237
11.1.3.2 Exportación...237
11.1.3.3 Importación...237
11.1.3.4 Cargar en aparato...238
11.1.3.5 Cargar en PG/PC...238
11.1.3.6 Actualizar diagnóstico...239
11.1.3.7 Iniciar LifeList...239
11.1.3.8 Selección de aparatos (reasignar)...240
11.1.3.9 Mostrar informe de cambios...241
11.1.3.10 Sincronizar con HW Config...243
11.1.3.11 Generar proyecto autónomo (Stand-Alone)...243
11.2 Menú "Insertar"...246
11.2.1 Insertar objeto...246
11.3 Menú "Ver" ...249
11.3.1 Vista de instalación...249
11.3.2 Menús y cuadros de diálogo del cuadro de diálogo "Vista de instalación de los aparatos de proceso"...250
11.3.2.1 Barra de herramientas del cuadro de diálogo "Vista de instalación de los aparatos de proceso"...250
11.3.2.2 Menú "Archivo"...250
11.3.2.3 Menú "Aparato"...252
11.3.2.4 Funciones...255
11.3.3 Operation View...258
11.3.4 Vista de red...262
11.4 Menú "Herramientas"...263
11.4.1 Ajustes para SIMATIC PDM...265
11.4.1.1 Ficha "General"...266
11.4.1.2 Ficha "Comunicación"...266
11.4.1.3 Ficha "Cargar"...267
11.4.1.4 Ficha "Device Integration Manager"...268
11.4.1.5 Ficha "Maintenance Station"...270
11.4.1.6 Ficha "Clientes PDM"...270
11.4.1.7 Ficha "Informe de cambios"...271
11.4.1.8 Ficha "Servicio"...272
11.4.2 Administración de funciones...273
11.4.3 Servidor HART...275
12 Opción SIMATIC PDM Server...277
12.1 Creación de SIMATIC PDM Server...277
12.2 SIMATIC PDM - Herramienta de configuración del servidor...281
12.3 SIMATIC PDM Portal...284
12.4 Inicio de sesión en SIMATIC PDM Portal...285
12.5 Ventana principal "SIMATIC PDM Portal"...288
12.6 Edición del aparato de campo en SIMATIC PDM desde la vista del navegador...289
12.7 Menús y cuadros de diálogo de SIMATIC PDM en la vista del navegador...290
12.7.1 Menú "Archivo"...290
12.7.2 Menú "Aparato"...290
12.7.3 Menú "Ver"...290
12.7.4 Menú "Diagnóstico"...291
12.7.5 Menú "Ayuda"...291
13 Indicaciones, recomendaciones y trucos...293
13.1 Indicaciones relativas a la configuración y parametrización...293
13.2 Conectar aparatos de campo a través de Industrial Ethernet...295
13.3 Aplicación de HART...297
A Anexo...299
A.1 Problemas de comunicación...299
A.2 Ventana de avisos...301
A.2.1 Cuadro de diálogo "Decisión en caso de error"...301
A.2.2 Cuadro de diálogo "Historial de errores"...301
A.2.3 Cuadro de diálogo "Errores"...301
A.2.4 Cuadro de diálogo "Varios errores"...301
A.2.5 Cuadro de diálogo "Mensajes"...301
Índice alfabético...303
1
Siemens ofrece productos y soluciones con funciones de seguridad industrial con el objetivo de hacer más seguro el funcionamiento de instalaciones, sistemas, máquinas y redes.
Para proteger las instalaciones, los sistemas, las máquinas y las redes de amenazas cibernéticas, es necesario implementar (y mantener continuamente) un concepto de seguridad industrial integral que sea conforme a la tecnología más avanzada. Los productos y las soluciones de Siemens constituyen únicamente una parte de este concepto.
El cliente es responsable de impedir el acceso no autorizado a sus instalaciones, sistemas, máquinas y redes. Los sistemas, las máquinas y los componentes solo deben estar
conectados a la red corporativa o a Internet cuando y en la medida que sea necesario y siempre que se hayan tomado las medidas de protección adecuadas (p. ej. uso de cortafuegos y segmentación de la red).
Adicionalmente, deberán observarse las recomendaciones de Siemens en cuanto a las medidas de protección correspondientes. Encontrará más información sobre seguridad industrial en
http://www.siemens.com/industrialsecurity.
Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. El uso de versiones anteriores o que ya no se soportan puede aumentar el riesgo de amenazas cibernéticas.
Para mantenerse informado de las actualizaciones de productos, recomendamos que se suscriba al Siemens Industrial Security RSS Feed en
http://www.siemens.com/industrialsecurity.
2
Finalidad del programa
SIMATIC PDM (Process Device Manager) es una herramienta universal y no propietaria para configurar, parametrizar, poner en marcha, diagnosticar y mantener aparatos de campo inteligentes (sensores y actuadores) y componentes de campo (Remote I/O, multiplexores, dispositivos de la sala de control y reguladores compactos).
Objetivo de la documentación
Esta documentación le ayudará al trabajar con el software SIMATIC PDM. Obtendrá un resumen de los siguientes temas:
● Instalación de SIMATIC PDM (Página 31)
● Puesta en servicio del software
● Procedimiento para configurar redes y aparatos de campo
● Procedimiento para la puesta en servicio y el uso de las funciones de runtime.
Conocimientos básicos necesarios
La presente documentación está dirigida a personas que trabajan en el ámbito de la ingeniería de campo, en la configuración, puesta en servicio y operación de instalaciones.
Para comprender la documentación se requieren conocimientos generales en el área de la ingeniería de campo.
Además se requieren conocimientos sobre el uso de sistemas operativos Windows.
Para el uso con STEP 7 y PCS 7 se requieren conocimientos en el campo de la automatización y SIMATIC S7.
Ámbito de validez
Esta documentación es válida para el paquete de software SIMATIC PDM V9.1.
Ayudas específicas de aparato
En esta documentación se explican exclusivamente las funciones básicas de PDM. Encontrará
información específica de los aparatos en la documentación de los fabricantes de los aparatos
de campo.
Léame de SIMATIC PDM
En el archivo pdmbase-Léame se describen los requisitos para el uso de SIMATIC PDM, las funciones especiales y las variantes de uso. Encontrará el archivo del siguiente modo:
● En el DVD del producto de SIMATIC PDM, en la carpeta raíz del DVD.
● En el DVD de producto de SIMATIC PCS 7, en la carpeta ...PDM...\PDMBASE\setup.
● Tras la instalación de SIMATIC PDM:
– En el menú Inicio de Windows, en la documentación SIEMENS SIMATIC – Por defecto en la carpeta ...\SIEMENS\SIMATIC_PDM\
Ayuda en pantalla
La Ayuda en pantalla de SIMATIC PDM es una ayuda específica de proyecto. La Ayuda en pantalla contiene la siguiente información:
● Ayuda de SIMATIC PDM
El archivo PDF es un extracto de la Ayuda en pantalla de SIMATIC PDM basada en HTML.
En el archivo PDF no se incluye ninguna información específica de aparato.
● Ayuda específica de aparato
La información específica de aparato de la Ayuda en pantalla se obtiene de las descripciones de aparato (EDD) de los aparatos utilizados:
– Información sobre funciones específicas de aparato (p. ej. funciones online incluidas) – Ayudas sobre comandos de menú específicos de aparato (p. ej. posibles
representaciones de curvas, funciones de representación específicas de aparato y funciones de operación)
Nota
Alcance de la información específica de aparato
El alcance de la información específica del aparato varía en función de la información que pueda derivarse de las descripciones de aparatos.
El sistema de ayuda está integrado en el software a través de varias interfaces:
● En el menú Ayudahay varios comandos de menú disponibles: Temas de ayuda abre la Ayuda de SIMATIC PDM.
● La ayuda sensible al contexto ofrece información sobre el contexto actual, p. ej., sobre el cuadro de diálogo abierto o sobre la ventana activa. Se abre con el botón "Ayuda" o con la tecla F1.
● También se visualiza una breve explicación de los botones de la barra de herramientas colocando el puntero del ratón brevemente sobre los botones.
Si prefiere leer la información de la Ayuda en pantalla en papel impreso, imprima los diferentes
temas de ayuda, los capítulos o bien la ayuda completa.
3
3.1 Condiciones para el funcionamiento seguro de SIMATIC PDM
SIMATIC PDM debe utilizarse en el marco del plan de seguridad integral de PCS 7, ver Plan de seguridad de PCS 7 y WinCC (https://www.industry.siemens.com/topics/global/de/
industrial-security/support/seiten/whitepaper.aspx) y Siemens Industrial Security (https://
www.siemens.com/industrialsecurity).
En este contexto cabe destacar que el uso de SIMATIC PDM solo está permitido en redes de confianza. Los clientes web deben utilizarse en la misma célula de seguridad o zona de confianza que el servidor web. Esto significa que el acceso directo desde redes externas (p. ej., Internet) no está soportado y debe impedirse.
El acceso desde redes externas (p. ej., una red office fuera de la Process Control Network)
al servidor web PDM (en la Process Control Network) puede llevarse a cabo con un Terminal
Server en la zona desmilitarizada (DMZ). Para ello, los usuarios solo necesitan permisos de
usuario mínimos en el Terminal Server. Estos se limitan al uso de un navegador web. La
configuración y licencia seguras del Terminal Server deben realizarse siguiendo las
recomendaciones del fabricante.
3.2 Introducción
SIMATIC PDM (Process Device Manager) es una herramienta universal y abierta para configurar, parametrizar, poner en servicio y diagnosticar aparatos de campo inteligentes (sensores y actuadores) y componentes de campo (remote I/O, multiplexores, dispositivos de la sala de control y reguladores compactos) que en adelante denominaremos simplemente
"aparatos".
SIMATIC PDM permite procesar por software más de 2500 aparatos de Siemens y más de 200 fabricantes de todo el mundo con una interfaz de usuario homogénea.
La aplicación web de PDM se puede utilizar en dispositivos móviles con el sistema operativo Android.
3.2 Introducción
3.3 Utilización de la documentación
Ámbito de validez
SIMATIC PDM opera en entornos SIMATIC STEP 7/PCS 7, o bien con los respectivos módulos de función.
Convenciones
Las denominaciones de los elementos de las interfaces del software se indican en el idioma
de la presente documentación. Si ha instalado un MultiLanguage Package para el sistema
operativo, tras cambiar de idioma algunas denominaciones seguirán apareciendo en el idioma
básico del sistema operativo, por lo que pueden diferir de las utilizadas en la documentación.
3.4 Personas de contacto
Sus personas de contacto (excepto para la versión Demo)
Preguntas sobre SIMATIC STEP 7 / SIMATIC PCS 7 /hardware / SIMATIC PDM / problemas con la comunicación S7
Dirección postal: SIEMENS AG Customer Support D-90475 Nürnberg
Correo electrónico: [email protected]
Internet: http://www.siemens.com/automation/service&support (http://
www.siemens.com/automation/service&support) Preguntas sobre aparatos y archivos GSD
Diríjase a la persona de contacto del fabricante del aparato.
Para más información, ver también "Lista de aparatos integrados". La encontrará en el DVD
"SIMATIC PDM Device Library 2#2015", en la carpeta "\_manuals".
Encontrará instalaciones y más información sobre SIMATIC PDM en la dirección de Internet www.siemens.de/simatic-pdm (www.siemens.com/simatic-pdm).
3.4 Personas de contacto
3.5 Base para el uso de aparatos de campo inteligentes
Integración de aparatos de campo de diferentes fabricantes en sistemas de control
Para poder integrar aparatos de campo inteligentes de diferentes fabricantes en distintos sistemas de control se hizo necesaria la estandarización de descripciones de aparato. Este estándar (IEC 61804-2) se desarrolló en colaboración con las siguientes organizaciones:
● Organización de usuarios de PROFIBUS (PNO)
● Hart Communication Foundation (HCF)
● Fieldbus FOUNDATION (FF)
● OPC Foundation
La base de las descripciones de aparatos es el lenguaje EDDL (Electronic Device Description Language, estándar IEC 61804-3).
Cómo encontrar la descripción del aparato
Las descripciones de aparatos pueden obtenerse por las siguientes vías:
● DVD "Device Library...":
Puede obtener este DVD con SIMATIC PDM. Device Library contiene descripciones de aparatos de la librería HCF, la librería FF, la librería PI y los paquetes FDI.
Encontrará más información al respecto en el archivo pdmbase-Léame.
● Del fabricante del aparato, adjuntas al aparato.
● A través de Internet.
● De catálogos de aplicaciones capaces de evaluar datos de las descripciones de aparatos.
Nota
Descripciones de aparatos y EDD
A continuación encontrará solo la designación "Descripción del aparato" en lugar de las siglas "EDD" (Electronic Device Description) y DD (Device Description). Excepción: los nombres EDD o DD se representan en la interfaz de usuario.
Responsabilidad
Siemens excluye explícitamente toda responsabilidad por los daños que se puedan derivar del uso de los siguientes archivos de descripción de aparatos y al interactuar con los aparatos correspondientes:
● En el caso de archivos de descripción de aparatos específicos de aparatos que no son de Siemens, Siemens solo se hace responsable hasta la interfaz.
● En el caso de archivos de descripción de aparatos no específicos del aparato, por ejemplo,
los que coinciden con los perfiles PROFIBUS PA o los Universal o Common Practise
Commands de HART.
● En el caso de archivos de descripción de aparatos de la librería HCF del DVD "Device Library".
● En el caso de archivos de descripción de aparatos que se han importado desde catálogos.
ATENCIÓN
Nota importante relativa a los archivos de descripción de aparatos suministrados con SIMATIC PDM
Los archivos de descripción de aparatos de campo que no son de Siemens no han sido desarrollados por Siemens y se entregan gratuitamente con el volumen de suministro. El titular de la licencia está autorizado a utilizar los archivos de descripción de estos aparatos de la misma forma que una Trial License, según las condiciones generales para la cesión de software para automatización y accionamientos. El titular de la licencia puede ejercer este derecho de uso mientras posea el derecho de uso del software PDM.
3.5 Base para el uso de aparatos de campo inteligentes
3.6 Establecer conexiones con aparatos de campo
En las instalaciones se utilizan aparatos de campo con diferentes vías de comunicación y protocolos. En la imagen general se muestra la conexión típica de los grupos de aparatos de campo que soporta SIMATIC PDM.
Topologías de red para PROFIBUS DP
La siguiente figura muestra las vías de acceso a aparatos de campo para SIMATIC PDM.
9¯DVGHDFFHVR $SDUDWRVGHFDPSR
3DVDUHOD'3'3
3DVDUHOD'33$
3DVDUHOD'3))
3DVDUHOD
,(3%/LQN
5HPRWH,2
+$57 3&6
0DLQWHQDQFH
6WDWLRQ
3'0
352),%863$
352),%86'3
(WKHUQHW
352),%86'3 352),%86'3
352),%86'3 352),%86'3
352),%863$
)281'$7,21)LHOGEXV )281'$7,21)LHOGEXV
Topologías de red para PROFINET
La siguiente figura muestra las vías de acceso a aparatos de campo para SIMATIC PDM.
$FRSODGRUHV'33$
&RQH[LµQ352),1(7
GHDSDUDWRVGHFDPSR
DWUDY«VGH,(3%/LQN
(MHPSORGH
352),%863$
,(3%/LQN
$SDUDWR352),1(7
9¯DVGHDFFHVR $SDUDWRVGHFDPSR
(WKHUQHW
352),1(7
352),1(7 352),1(7
352),%863$
5HPRWH,2
+$57 3&6
0DLQWHQDQFH
6WDWLRQ
3'0
Vías de comunicación Nota
Interfaz con SIMATIC PDM
El PC representado es siempre la interfaz para SIMATIC PDM.
En redes con capacidad de enrutamiento, el PC puede estar conectado a una red conectada.
Encontrará más información al respecto en el apartado"Comunicación vía routing en toda la instalación (Página 89)".
3.6 Establecer conexiones con aparatos de campo
Red de módem HART
La siguiente figura muestra las vías de acceso a aparatos de campo para SIMATIC PDM.
5HGGHPµGHP+$57
Red MODBUS
La siguiente figura muestra las vías de acceso a aparatos de campo para SIMATIC PDM.
0RGEXV
Red del servidor HART
La siguiente figura muestra las vías de acceso a aparatos de campo para SIMATIC PDM.
IE/WSN- PA LINK
Wireless HART HART-Multiplexer
Remote I/O
ES PDM
PDM
HART PROFIBUS DP Ethernet
Redes soportadas
Con esta versión de SIMATIC PDM, los aparatos de campo son soportados en las siguientes redes:
● Red PROFIBUS DP (incluido el Foundation Fieldbus subordinado)
● Red PROFIBUS PA
● PROFINET
● Red MODBUS
● Red de módem HART
● Servidor HART
Activar funciones de PDM
Para trabajar con SIMATIC PDM se requieren claves de licencia. Mediante paquetes opcionales puede ampliar las funciones de SIMATIC PDM. Encontrará más información al respecto en el apartado "Paquetes de productos para SIMATIC PDM (Página 25)".
Información adicional
Apartado "Inserción de aparatos (Página 93)"
3.6 Establecer conexiones con aparatos de campo
3.7 Estructura del producto
3.7.1 Paquetes de productos para SIMATIC PDM
Leyenda de la tabla:
● Componente incluido en el paquete del producto.
○ Componente opcional para el paquete del producto; puede adquirirse adicional‐
mente
- Componente irrelevante o no disponible para el paquete del producto
1)
Definición de TAG (consulte el apartado "Opciones (Página 27)" en "SIMATIC PDM TAG")
2)
A partir de SIMATIC PDM V9.0 no es necesaria la aplicación del paquete opcional
"SIMATIC PDM Routing" con clave de licencia. La concesión de licencias para S7 DSGW se realiza mediante "SIMATIC PDM TAG".
Encontrará más información al respecto en el apartado "Opciones (Página 27)".
3)
Solo para aplicaciones especiales, no apto para uso general: La utilización presu‐
pone conocimientos de programación.
Componentes Paquete de productos
SIMATIC PDM Stand-Alone (autónomo) SIMATIC PDM integrado en sistema Configura‐
ción míni‐
ma
Configura‐
ción bási‐
ca
Servidor Configuraciones específicas para aplicación
SIMATIC PDM Sin‐
gle Point
SIMATIC PDM Ba‐
sic
SIMATIC PDM Stand- Alone Ser‐
ver
SIMATIC PDM Ser‐
vice
SIMATIC
PDM S7 SIMATIC PDM PCS 7
V9.1 V9.1 V9.1 V9.1 V9.1 V9.1 Servidor
V9.1 FF V9.1 SIMATIC PDM TAG
(licencia en volumen de suministro1))
1 4 100 4 + 50 4 + 100 4 + 100 4 + 100 4 + 100
Posibilidades de ampliación SIMATIC PDM
Componentes Paquete de productos
SIMATIC PDM Stand-Alone (autónomo) SIMATIC PDM integrado en sistema Configura‐
ción míni‐
ma
Configura‐
ción bási‐
ca
Servidor Configuraciones específicas para aplicación
SIMATIC PDM Sin‐
gle Point
SIMATIC PDM Ba‐
sic
SIMATIC PDM Stand- Alone Ser‐
ver
SIMATIC PDM Ser‐
vice
SIMATIC
PDM S7 SIMATIC PDM PCS 7
V9.1 V9.1 V9.1 V9.1 V9.1 V9.1 Servidor
V9.1 FF V9.1 Count Re‐
levant Li‐
censes (acumula‐
bles)
● 10 TAG
● 100 TAG
● 1000 TAG
no amplia‐
ble (solo pue‐
de usarse para un aparato in‐
dividual y no puede ampliarse con otras opciones)
○2) ○ ○2) ○ ○ ○ ○
SIMATIC PDM Basic ● ● ● ● ● ● ●
SIMATIC PDM Exten‐
ded ○ ● ○ ● ● ● ●
SIMATIC PDM Integra‐
tion en STEP 7 / PCS 7 ○ ● ○ ● ● ● ●
SIMATIC PDM Rou‐
ting2) ○2) ● ○2) ○ ● ● ●
SIMATIC PDM Server ○ ● ○ ○ ○ ● ○
SIMATIC PDM FOUN‐
DATION Fieldbus ○ ○ ○ ○ ○ ○ ●
HCF HART Server ○ ○ ○ ○ ○ ○ ○
SIMATIC PDM Com‐
mand Service3) ○ - ○ - - - -
Nota
Aparatos sujetos a licencia
En SIMATIC PDM solo se muestran los aparatos si se ha instalado una licencia TAG para cada aparato que requiere licencia.
● Las licencias solo son necesarias para los aparatos que requieren licencia.
● Para los módulos y canales de Remote-I/O no se necesitan licencias.
3.7 Estructura del producto
3.7.2 Opciones
Opciones sujetas a licencia para SIMATIC PDM Nota
SIMATIC PDM Single Point
● SIMATIC PDM Single Point solo puede utilizarse para un único aparato.
● SIMATIC PDM Single Point no puede ampliarse con otras opciones funcionales u opciones TAG.
Para SIMATIC PDM pueden adquirirse las siguientes opciones:
● SIMATIC PDM TAG Nota
Consideración de licencias de TAG
Los proyectos de Maintenance no consumen licencias de TAG sino que solo las reservan.
Los multiproyectos u otros proyectos consumen licencias de TAG.
Si se desea utilizar en cada multiproyecto o proyecto más TAG de los que se suministran por defecto, las opciones TAG de SIMATIC PDM permiten ampliar el número TAG en la medida deseada. Combinando varias claves de licencia se puede alcanzar el número necesario para los aparatos que requieren licencia (TAG-Addition). Ver el apartado
"Establecer conexiones con aparatos de campo (Página 21)".
En el paquete de producto SIMATIC PDM Stand-Alone no es necesaria la aplicación de la opción "SIMATIC PDM Routing". El permiso para usar S7 DSGW (gateways de registros) como pasarela entre el bus de planta (Ethernet) y el bus de campo (PROFIBUS) se obtiene mediante licencias de TAG. Las licencias de TAG se registran en función del volumen, de acuerdo con las reglas siguientes:
– 10 TAG:por S7 DSGW con una subred PROFIBUS
– 20 TAG:por S7 DSGW con más de una subred PROFIBUS – 10 TAG:por IE/PB-Link
– 0 TAG: para redes Ethernet o PROFINET
● SIMATIC PDM Extended
Esta opción otorga licencia y permite la utilización de las funciones adicionales siguientes:
– Importación y exportación de juegos de parámetros y estructuras de proyecto – Imprimir
– Administrador de documentos – Funcionalidad ampliada de LifeList – Informe de cambios
– Informe de calibración para cada aparato de campo
– Parametrización de tres intervalos de tiempo (mantenimiento, servicio, calibración) para
cada aparato de campo
● Integración de SIMATIC PDM en STEP 7(PCS 7)
Esta opción permite configurar aparatos de campo, incluidas las correspondientes redes, con ayuda del configurador de hardware (HW Config) de STEP 7.
Nota
La combinación de SIMATIC PDM y la opción "Integración en STEP 7" se denominará en lo sucesivo SIMATIC PDM integrado.
● SIMATIC PDM Routing
Esta opción otorga licencia y permite la utilización de las pasarelas siguientes:
– Comunicación a través de un sistema de automatización que sirve de pasarela – Comunicación entre Ethernet y PROFIBUS
– Comunicación entre PROFINET y PROFIBUS
Esta opción no es necesaria para las aplicaciones siguientes:
– Para pasarela de PROFIBUS a PROFIBUS – Para pasarela de PROFIBUS a HART – Para pasarela de PROFINET a HART
– Para el paquete de productos SIMATIC PDM Stand-Alone
● SIMATIC PDM Server
Esta opción otorga licencia y permite la utilización de las aplicaciones siguientes:
– Acceso a funciones de SIMATIC PDM mediante un navegador.
– Acceso a la interfaz de parametrización de SIMATIC PDM para el aparato de campo seleccionado con un cliente de mantenimiento.
– Arranque de SIMATIC PDM en cada cliente de PCS 7 Maintenance Station y acceso a funciones de SIMATIC PDM mediante un navegador.
● SIMATIC PDM Client
Esta opción otorga licencia y permite el acceso al servidor de SIMATIC PDM mediante un navegador en un equipo PC aparte. El SIMATIC PDM Server debe proporcionar los datos necesarios.
● SIMATIC PDM FOUNDATION Fieldbus
Esta opción otorga licencia y permite la configuración y comunicación de aparatos de campo en el FOUNDATION Fieldbus en proyectos SIMATIC STEP 7 y SIMATIC PCS 7.
● HCF HART Server
Esta opción otorga licencia y permite el uso del HCF HART Server y, con ello, de multiplexores HART con aparatos de campo HART tanto conectados como inalámbricos.
● SIMATIC PDM Command Service
Esta opción otorga licencia y permite la integración de SIMATIC PDM en otros sistemas de automatización. A través de la interfaz correspondiente se pueden editar y manejar proyectos de SIMATIC PDM y sus objetos. El uso de esta interfaz requiere conocimientos avanzados de programación.
Si desea utilizar estas interfaces, póngase en contacto con su representante de Siemens.
3.7 Estructura del producto
● SIMATIC PDM Logon
Esta opción otorga licencia y permite la administración de usuarios para el SIMATIC PDM server.
● SIMATIC Logon
Esta opción otorga licencia y permite el uso de SIMATIC Logon.
Nota
La opción "SIMATIC Logon" requiere licencia para las siguientes aplicaciones:
● SIMATIC PDM Stand-Alone (autónomo)
● SIMATIC PDM integrado en STEP 7
Dentro de SIMATIC PCS 7 no se requiere una licencia aparte.
3.7.3 Contenidos de suministro
Volumen de suministro
Encontrará información sobre los paquetes de software que pertenecen al volumen de suministro de SIMATIC PDM en el archivo pdmbase-Léame.
Librerías de aparatos
Encontrará más información sobre los aparatos incluidos en las librerías de aparatos de SIMATIC PDM en los lugares siguientes:
● En las páginas de Internet de los fabricantes de aparatos.
Las versiones actualizadas de las librerías de aparatos y del catálogo HCF pueden consultarse en las publicaciones disponibles en Internet.
● En el DVD "SIMATIC PDM Device Library ...", carpeta _manuals
\PI_Library_Documentation > , archivo "index.html".
Responsabilidad Nota
Observe las indicaciones que figuran en el apartado "Base para el uso de aparatos de campo
inteligentes (Página 19)".
3.7 Estructura del producto
4
4.1 Compatibilidad
PDM V9.1 es compatible con STEP7 V5.6 y PCS 7 V9.0.
PCS 7 V8.0.2 es compatible sin la opción SIMATIC PDM FF.
4.2 Preparar SIMATIC PDM
Requisitos
● SIMATIC PDM tiene que estar instalado.
Encontrará más información al respecto en el apartado "Instalar SIMATIC PDM (Página 33)"
● Se han realizado los ajustes de proyecto.
Encontrará más información al respecto en el apartado "Menú "Herramientas"
(Página 263)".
● Las interfaces del bus de campo están configuradas.
● La planificación de los aparatos de campo está completada.
Encontrará más información al respecto en el apartado "Establecer conexiones con aparatos de campo (Página 21)"
● Las descripciones de los aparatos de campo que se emplean en una instalación están integradas en SIMATIC PDM. Encontrará más información al respecto en el apartado
"Integrar descripción de aparatos (Página 51)".
Recomendación:
El hardware está preparado (instalación, fuente de alimentación, conexiones de red).
Información adicional
● Encontrará más indicaciones sobre el establecimiento de una asignación de red en el apartado "Configurar la interfaz en el equipo (Página 88)".
● Las particularidades de la periferia descentralizada se describen en el apartado "Aparato PROFIBUS modular (Remote I/O) (Página 113)".
4.2 Preparar SIMATIC PDM
4.3 Instalar SIMATIC PDM
SIMATIC PDM no se puede iniciar sin haber sido instalado. El paquete de software incluye todo el software de SIMATIC PDM. En función del uso, solo es necesario instalar determinadas aplicaciones.
Licencia
Para el uso se requieren claves de licencia (autorizaciones de uso) específicas para cada producto, que se instalan con el Automation License Manager.
Las claves de licencia necesarias pueden transferirse antes o después de la instalación.
Encontrará más información al respecto en la Ayuda en pantalla del Automation License Manager.
Requisitos
● El sistema operativo está instalado.
● No se ha instalado ninguna versión de SIMATIC PDM.
● Todos los módulos de comunicación están enchufados en el PC.
● Se dispone de derechos de administración en el equipo PC.
Si instala el software en un dominio, observe las directivas de grupo y otras restricciones que pueden impedir la instalación. Consulte al administrador responsable las cuestiones sobre configuración, autorizaciones y permisos necesarios.
Nota
Representación de los elementos del diálogo
Los elementos del diálogo de SIMATIC PDM solo se visualizan correctamente si la
configuración de pantalla de Windows está ajustada a 100%. Escalas superiores o inferiores
provocan errores de visualización.
Inicio de la instalación
1. Coloque el CD del programa en la unidad.
2. Haga doble clic en "Setup.exe" para iniciar la instalación.
Nota
Comprobación de los requisitos de instalación
El programa de instalación comprueba automáticamente si en el PC ya hay instalados los componentes de software necesarios para la instalación.
● Observe las indicaciones actuales sobre la instalación y los requisitos de software y hardware recogidos en el archivo pdmbase-Léame incluido en el CD del programa.
● Si faltan componentes de software, aparece un mensaje advirtiendo de la ausencia de los componentes en cuestión. Tras confirmar el mensaje se cancela la instalación.
Reinicie la instalación tras haber instalado los componentes que faltan.
Ajustes durante la instalación
A continuación encontrará indicaciones sobre los ajustes en los cuadros de diálogo de la instalación en el orden que aparecen:
1. Idioma de la instalación
– p. ej., "Español", y "Siguiente"
2. Bienvenido – "Siguiente"
3. Información del producto
– Leerla si procede y "Siguiente"
4. Acuerdo de licencia
– Activar el botón de opción "Acepto el acuerdo de licencia y las condiciones del acuerdo de licencia de Open Source. Confirmo que he leído y comprendido las indicaciones de seguridad.".
– "Siguiente"
5. Tipo de instalación
– Activar el botón de opción "Instalar" y "Siguiente"
6. Información de usuario
– Introducir la información de usuario y "Siguiente"
4.3 Instalar SIMATIC PDM
7. Programas
– En la ventana de visualización aparece una lista de las opciones que se instalarán en el PC con esta selección.
Seleccione las opciones que desee utilizar y para las que dispone de licencia, o bien aquellas que desea adquirir posteriormente.
"Siguiente"
Opciones Necesarias para:
SIMATIC PDM FOUNDATION Fieldbus Configurar y/u observar aparatos FF SIMATIC PDM Command Service Integrar SIMATIC PDM en sistemas de auto‐
matización
Nota: no necesario para SIMATIC PCS 7
