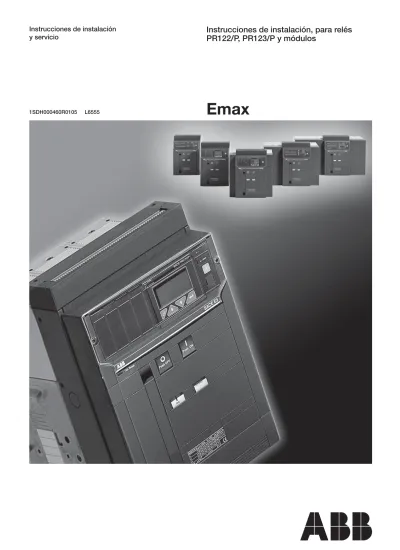

Emax
Instrucciones de instalación, para relés
PR122/P, PR123/P y módulos
Instrucciones de instalación
y servicio
Dib. Título
Ap.
Of. Resp.
Of. Us.
Lengua Instrucciones de instalación, de servicio
y mantenimiento para interruptores
ADVERTENCIA
TENSIÓN PELIGROSA
PELIGRO DE CHOCHE ELÉCTRICO,
QUEMADURAS O MUERTE
No maniobrar, instalar, utilizar ni efectuar la asistencia técnica y el mantenimiento de este producto sin antes haber leído el respectivo manual
• LEA ESTE DOCUMENTO Y EL MANUAL DE INSTRUCCIONES CON ATENCIÓN ANTES DE INTENTAR
INSTALAR, OPERAR O REPARAR EL INTERRUPTOR EN CUESTIÓN.
• Archive estas instrucciones junto con los otros documentos de instrucción, mantenimiento e
instala-ción, con los dibujos y las notas descriptivas relativas al interruptor.
• Tenga disponibles estos documentos durante las fases de instalación, servicio y mantenimiento del
aparato. Estas instrucciones facilitan el mantenimiento correcto del aparato.
• Instale el interruptor respetando los límites de proyecto descritos en el manual de instrucciones
en-tregado junto con el aparato. Estos interruptores han sido proyectados para operar con valores de
tensión y corriente dentro de los límites expuestos en los datos de placa. No instale estos aparatos en
sistemas que operen con valores que excedan dichos límites nominales.
• Respete los procedimientos de seguridad indicados por su empresa.
• No abra las tapas ni las puertas, no trabaje en los dispositivos antes de haber quitado la
ten-sión en todos
los circuitos y antes de haberse cerciorado de esta condición mediante un
instrumento de medición.
ATENCIÓN:
•
No están incluidas las descripciones detalladas de los procedimientos estándares de reparación y de
manteni-miento ni las de los principios para trabajar en condiciones seguras. Es importante recordar que estos
documen-tos contienen indicaciones de seguridad y advertencias para impedir la ejecución de algunos métodos de
mante-nimiento que podrían causar perjuicios al personal de Asistencia, acarrear daños a los dispositivos o disminuir el
grado de seguridad de los mismos. Estas advertencias y alarmas no comprenden todos los métodos concebibles
para la realización de la Asistencia (aconsejados), ni las posibles consecuencias y complicaciones de cada
méto-do posible. Por otra parte ABB no evaluará tampoco cada uno de estos métométo-dos.
•
Toda persona que adopte procedimientos o utilice dispositivos de mantenimiento (aconsejados o no por ABB)
debe siempre verifi car cuidadosamente que las modalidades de mantenimiento o los instrumentos utilizados no
pongan en peligro la seguridad personal ni los dispositivos de seguridad mismos. Para ulteriores informaciones,
aclaraciones o problemas específi cos póngase en contacto con el representante ABB más cercano.
•
Este manual ha sido redactado por personal cualifi cado. El mismo no susituye de ningún modo la asistencia a los
cursos previstos ni la necesaria experiencia relativa a los procedimientos de seguridad para este dispositivo.
•
El comprador, el instalador o el cliente fi nal tienen la responsabilidad de controlar que se monten las advertencias
y los carteles de seguridad y de que todos los puntos de acceso y dispositivos de maniobra estén bloqueados en
modo seguro cuando el cuadro queda sin supervisión, incluso momentáneamente.
Indice
1. Relés de protección - Características generales . . . . 5
1.1. Notas de seguridad . . . 6
1.1.1. Notas para pruebas de rigidez dieléctrica . . . 6
1.2. Abreviaturas y notas varias . . . 6
1.2.1. Abreviaturas . . . 6 2. Relé SACE PR122/P y PR123/P . . . 7 2.1. Introducción . . . 7 2.2. Identifi cación . . . 7 2.3. Especifi caciones. . . 7 2.3.1. Características principales . . . 7 2.3.2. Compatibilidad CB. . . 8 2.3.3. Estándar . . . 8 2.3.4. Características ambientales . . . 8 2.3.5. Características eléctricas . . . 9 2.3.5.1. Corriente Primaria . . . 9 2.3.5.2. Alimentación. . . 9 2.3.5.3. Modalidad de funcionamiento . . . 9 2.4. Interfaz usuario . . . 10 2.4.1. LED . . . 10 2.4.2. Pulsadores . . . 11 2.4.3. Display. . . 11
2.4.3.1. Amperímetro y Voltímetro gráfi cos . . . 12
2.4.3.2. Alarmas CB y relé . . . 12 2.4.3.3. Iconos de trabajo . . . 13 2.4.4. Rating plug . . . 14 2.4.5. Conexiones Externas . . . 14 2.4.5.1. Conector de Prueba . . . 14 2.4.5.2. Módulos Internos . . . 14 2.4.5.3. Sensores Externos . . . 14
2.4.5.4. Alimentación Vaux, Selectividad de Zona y Accesorios fi jos externos . . . 14 2.5. Menú usuario . . . 15 2.5.1. Área Medidas . . . 15 2.5.2. Páginas informativas . . . 15 2.5.3. Área Menú. . . 15 2.5.3.1. Navegación menú . . . 15 2.6. Funciones de Protección . . . 16
2.6.1. Notas de Funcionamiento Protecciones. . . 16
2.6.2. Protección L . . . 17 2.6.2.1. Memoria Térmica L . . . 17 2.6.3. Protección S . . . 17 2.6.3.1. Memoria termica S . . . 17 2.6.3.2. Umbral de Start-Up S . . . 18 2.6.3.3. Selectividad de zona S . . . 18 2.6.4. Protección S2 . . . 18 2.6.5. Protección Direccional D . . . 19 2.6.5.1. Umbral de start-up D . . . 19 2.6.5.2. Selectividad di zona D . . . 20 2.6.6. Protección I . . . 21 2.6.6.1. Umbral de start-up I . . . 21
2.6.7. Protección contra el cierre en cortocircuito MCR . . . 21
2.6.8. Protección G. . . 21
2.6.8.1. Umbral de start-up G . . . 21
2.6.8.2. Selectividad de zona “G” . . . 21
2.6.9. Protección Gext . . . 21
2.6.9.1. Umbral de start-up Gext . . . 22
2.6.9.2. Selectividad de zona Gext. . . 22
2.6.10. Protección Gext (Idn) / Protección diferencial Rc . . . 22
2.6.11. Protección U. . . 22 2.6.12. Protección UV . . . 23 2.6.13. Protección OV . . . 23 2.6.14. Protección RV . . . 23 2.6.15. Protección RP . . . 23 2.6.16. Protecciones UF y OF . . . 23 2.6.17. Protección T . . . 23 2.6.18. Protección cargas . . . 24
2.6.19. Doble set protecciones . . . 24
2.6.20. Protección Neutro . . . 24
2.6.21. Protección contra cortocircuito instantáneo “linst” . . 25
2.6.22. Tabla resumen funciones de protección para relé PR122 y PR123/P . . . 25
2.6.23. Curvas Protecciones . . . 27
2.6.23.1. Curvas de actuación funciones L-I . . . 27
2.6.23.2. Curvas de actuación funciones L-S(t=k/I2)-I . . . 27
2.6.23.3. Curvas de actuación funciones L-S(t=k)-I . . . 28
2.6.23.4. Curvas de actuación función L según IEC 60255-3 (tipo A) . . . 28
2.6.23.5. Curvas de actuación función L según IEC 60255-3 (tipo B) . . . 29
2.6.23.6. Curvas de actuación función L según IEC 60255-3 (tipo C) . . . 29
2.6.23.7. Curvas de actuación función G . . . 30
2.6.23.8. Curvas de actuación función D . . . 30
2.6.23.9. Curvas de actuación función U . . . 31
2.6.23.10. Curvas de actuación función UV . . . 31
2.6.23.11. Curvas de actuación función OV . . . 32
2.6.23.12. Curvas de actuación función RV . . . 32
2.6.23.13. Curvas de actuación función RP . . . 33
2.7. Funciones de medida . . . 33
2.7.1. Medidas runtime: corrientes, tensiones, potencias . . 34
2.7.2. Disparos . . . 34 2.7.3. Eventos . . . 34 2.7.4. Historial Medidas . . . 35 2.7.5. Factor de Potencia. . . 35 2.7.6. Energía . . . 35 2.7.7. Factor de Pico . . . 35 2.7.8. Frecuencia de red . . . 35 2.7.9. Desgaste contactos . . . 36 2.7.10. Formas de onda . . . 36 2.8. Funciones principales . . . 36 2.8.1. Autocontrol . . . 36 2.8.2. Estado interruptor . . . 36 2.8.3. Datalogger. . . 36 2.8.3.1. Confi guraciones . . . 36 2.8.3.2. Registro medidas . . . 37
2.8.3.3. Memorización del registro . . . 38
2.8.3.4. Ejemplo de funcionamiento del Datalogger . . . 38
2.8.4. Selectividad de Zona . . . 39
2.9. Menú confi guraciones . . . 39
2.9.1. Interruptor . . . 39 2.9.2. Frecuencia de red . . . 39 2.9.3. Módulos . . . 39 2.9.4. Datalogger. . . 39 2.9.5. Dual Set . . . 39 2.9.6. Intervalo de Medida . . . 40 2.9.7. Distorsión Armónica . . . 40 2.9.8. Sistema . . . 40 2.9.8.1. Lengua . . . 40 2.9.8.2. Contraseña . . . 40 2.9.9. Contraste Display . . . 40 2.10. Menú Pruebas . . . 40 2.10.1. Autotest . . . 40 2.10.2. Prueba disparo . . . 41 2.10.3. Prueba Rc . . . 41 2.10.4. Selectividad de Zona . . . 41 2.10.5. Módulo COM . . . 41 2.10.6. Módulo SIGNALLING . . . 41 2.11. Módulos internos . . . 42 2.11.1. Módulo PR120/V - MEASURING . . . 42 2.11.1.1. Alimentación. . . 42 2.11.1.2. Parámetros PR120/V . . . 42 2.11.1.3. Transformador Voltimétrico . . . 43
2.11.1.4. Pruebas de rigidez dieléctrica . . . 44
2.11.2. Módulo PR120/D-M - COM . . . 44
2.11.2.1. Parámetros PR120/D-M . . . 44
2.11.3. Módulo PR120/K - SIGNALLING . . . 45
2.11.3.1. Parámetros PR120/K . . . 45
2.11.3.2. Características de los contactos de señalización . . . 46
2.11.3.3. Entrada digital . . . 46
2.11.4. Módulo PR120/D-BT - WL COM . . . 46
2.12. Puesta en servicio y advertencias. . . 47
2.12.1. Instalación . . . 47
2.12.2. Desinstalación . . . 47
2.12.3. Conexiones . . . 47
2.12.5. Conexión sensor de corriente para neutro externo . . 47
2.12.6. Conexiones TT . . . 47
2.12.7. Puesta en servicio sensor Rc . . . 47
2.13. Ajustes iniciales . . . 48
2.14. Resolución problemas . . . 49
2.14.1. Búsqueda fallos . . . 49
2.14.2. En caso de defecto . . . 50
1.
RELÉS DE PROTECCIÓN - CARACTERÍSTICAS GENERALES
La serie de interruptores abiertos ABB SACE Emax puede ser equipada con los relés electrónicos PR122/P y PR123/P.
Cualquier necesidad operativa está disponible gracias a los diversos niveles de prestación de los relés, de los módulos integrables en su interior (PR120/V, PR120/K, PR120/D-M, PR120/D-BT) y de otros accesorios externos.
La siguiente tabla muestras las funciones y los accesorios disponibles con los 2 relés.
Función/Unidad PR122/P PR123/P
Protecciones de corriente
Protecciones de corriente (L, S, I, G) (L, S, I, G) SS SS Protecciones adicionales
Protecciones adicionales (U, OT) (U, OT) SS SS
Protecciones de tensión
Protecciones de tensión (UV, OV, RV, RP, UF, OF)(UV, OV, RV, RP, UF, OF) SS(1)(1) SS
Ulteriores protecciones
Ulteriores protecciones (D, S2, Doble G)(D, S2, Doble G) -- SS Análisis armónicos Análisis armónicos -- SS Protección de temperatura Protección de temperatura SS SS Protección MCR Protección MCR SS SS Memoria térmica Memoria térmica SS SS
Protección contra corriente diferencial
Protección contra corriente diferencial OO OO
Data Logger
Data Logger SS SS
Dual setting
Dual setting -- SS
Conector Frontal para unidad de prueba y alimentación temporal
Conector Frontal para unidad de prueba y alimentación temporal SS SS Compatibilidad con Ekip Connect
Compatibilidad con Ekip Connect SS SS
Bus local para unidades externas accesorias
Bus local para unidades externas accesorias SS SS
Bus de sistema para comunicación por cable
Bus de sistema para comunicación por cable OO(2)(2) OO(2)(2)
Comunicación
Comunicación wireless Bluetoothwireless Bluetooth OO(3)(3) OO(3)(3)
PR120/V
PR120/V (Módulo interno para las tensiones) (Módulo interno para las tensiones) OO SS PR120/K
PR120/K (Módulo interno para las señalizaciones)(Módulo interno para las señalizaciones) OO OO PR120/D-M
PR120/D-M (Módulo interno para la comunicación por cable)(Módulo interno para la comunicación por cable) OO OO PR120/D-BT
PR120/D-BT (Módulo interno para la comunicación por bluetooth)(Módulo interno para la comunicación por bluetooth) OO OO HMI030
HMI030 (Display de cuadro para relé ABB SACE)(Display de cuadro para relé ABB SACE) OO OO
Flex Interface (Unidad externa de señalización)
Flex Interface (Unidad externa de señalización) OO OO
PR030/B
PR030/B (Unidad externa de alimentación)(Unidad externa de alimentación) SS SS BT030-USB
BT030-USB (Unidad externa de alimentación, comunicación bluetooth y USB)(Unidad externa de alimentación, comunicación bluetooth y USB) TT TT
Ekip T&P (Unidad externa de alimentación, comunicación y prueba por USB)
Ekip T&P (Unidad externa de alimentación, comunicación y prueba por USB) TT TT
PR010/T (Unidad externa para prueba)
PR010/T (Unidad externa para prueba) TT TT
Notas: Notas: S
S : función/unidad de serie, : función/unidad de serie,
O
O : función y/o módulos internos opcionales fi jos : función y/o módulos internos opcionales fi jos T : unidad opcional para conexión temporal, T : unidad opcional para conexión temporal,
-- : función/unidad no disponible.: función/unidad no disponible.
Notas: Notas: 1. : con módulo PR120/V, 1. : con módulo PR120/V, 2. : con módulo PR120/D-M, 2. : con módulo PR120/D-M, 3. : con módulo PR120/D-BT, 3. : con módulo PR120/D-BT,
Las características principales de los relés PR122/P y PR123/P son (dependiendo de la combinación relé + módulos): 1. Elevada precisión de lectura de la corriente (hasta 1,5%).
2. Control continuo de la conexión de los sensores de corriente y del trip coil. 3. Memorización de la causa del disparo, incluso en autoalimentación. 4. Selección extendida del neutro.
5. Registrador de eventos (data logger) y altas prestaciones con 8 señales analógicas y 64 digitales, sincronizables con cente-nares de eventos/situaciones, a elección del usuario.
6. Doble función de protección G, con lectura simultánea de dos diversos sensores de corriente (utilización simultánea de doble sensor disponible con PR123/P).
7. Doble protección S (disponible con PR123/P). 8. Nueva función diferencial (Rc).
9. Análisis hasta el 40a armónico.
10. Nuevo Módulo PR120/V: suministra alimentación y medidas de las tensiones de barra. 11. Nuevo Módulo PR120/K: suministra Entradas y salidas programables.
12. Nuevo Módulo PR120/D-M: permite la comunicación por RS485.
13. Nuevo Módulo PR120/D-BT: permite la comunicación por Bluetooth entre relé y PC.
5. Conexión con PC por wireless Bluethoot (con BT030-USB o PR120/D-BT) o USB (con BT030-USB o Ekip T&P) 6. Conexión serial para módulos externos Flex interface y HMI030.
1.1. NOTAS DE SEGURIDAD
Leer atentamente y por completo el presente manual: el uso de los relés está reservado a personal cualifi cado y competente.
ATENCIÓN: este símbolo indica información sobre prácticas, acciones o circunstancias que pueden provocar heridas o lesiones del personal, daños a la unidad y pérdidas económicas.
En presencia de una de las siguientes características:
1. la unidad presenta daños visibles.
2. la unidad no funciona (por ejemplo con el autotest o mediante la unidad de prueba). 3. la unidad se ha dañado durante el transporte.
deberá ponerse fuera de servicio la unidad, para evitar comportamientos no deseados
ATENCIÓN: Antes de realizar cualquier acción con el interruptor y/o su sustitución, es necesario que el mismo esté abierto. Recordarse también de quitar todas las alimentaciones conectadas.
1.1.1. Notas para pruebas de rigidez dieléctrica
ATENCIÓN:
No se admiten pruebas de rigidez dieléctrica en las entradas y en las salidas de los relés PR122/P y PR123/P.
1.2. ABREVIATURAS Y NOTAS VARIAS
1.2.1. Abreviaturas
Abreviatura Signifi cado
YO
YO Bobina de AperturaBobina de Apertura YC
YC Bobina de CierreBobina de Cierre CB
CB Circuit Breaker (interruptor. Por ejemplo Emax)Circuit Breaker (interruptor. Por ejemplo Emax) CS
CS Current Sensor (Sensor de Corriente)Current Sensor (Sensor de Corriente) Ekip Connect
Ekip Connect Sofware de comunicación para PC, para dispositivos electrónicos montados en CB ABB SACESofware de comunicación para PC, para dispositivos electrónicos montados en CB ABB SACE Emax
Emax Serie de interruptores abiertos ABB SACESerie de interruptores abiertos ABB SACE HW
HW HardwareHardware
In
In Corriente asignada del Rating Plug instalado en el interruptorCorriente asignada del Rating Plug instalado en el interruptor i-Test
i-Test Pulsador "Info/test" en el frente del relé Pulsador "Info/test" en el frente del relé MT
MT Memoria TérmicaMemoria Térmica
Pn
Pn Potencia asignada interruptorPotencia asignada interruptor Pn
Pnfasefase Potencia asignada de fasePotencia asignada de fase Relé
Relé Unidad electrónica de protección y mando para interruptores de potencia ABBUnidad electrónica de protección y mando para interruptores de potencia ABB RMS
RMS Valor Efi cazValor Efi caz
SdZ
SdZ Selectividad de Zona Selectividad de Zona SW
SW SoftwareSoftware
TC
TC Trip Coil (solenoide de apertura)Trip Coil (solenoide de apertura) TO
TO Sensor de corriente para la lectura de la corriente diferencial (Rc)Sensor de corriente para la lectura de la corriente diferencial (Rc) Trip
Trip Acción de apertura del CB, generada por el reléAcción de apertura del CB, generada por el relé TT
TT Transformador voltimétrico (véase también VS)Transformador voltimétrico (véase también VS) Un
Un Tensión asignada transformadores voltimétricos instalados (tensión de fase)Tensión asignada transformadores voltimétricos instalados (tensión de fase) UI/O
UI/O Sensor de corriente externo para la lectura de la corriente de defecto a tierra (SGR)Sensor de corriente externo para la lectura de la corriente de defecto a tierra (SGR)
Vaux Alimentación auxiliar
2.
RELÉ SACE PR122/P Y PR123/P
2.1. INTRODUCCIÓN
Los relés PR122/P y PR123/P comparten muchas características comunes: - Interfaz gráfi ca: display, pulsadores y menú interactivo.
- HW: conectores y módulos accesorios.
- SW: funcionalidad de protección base y de medida.
En los siguientes capítulos, si no se precisa de otro modo, las funciones y las características se considerarán comunes a los dos modelos.
2.2. IDENTIFICACIÓN
Las unidades PR122/P y PR123/P disponibles, de acuerdo a las normativas IEC, con las diversas protecciones y los diversos módulos por defecto y opcionales, se exponen en la siguiente fi gura:
2.3. ESPECIFICACIONES
2.3.1. Características principales
Los relés PR122/P y PR123/P son unidades electrónicas de altas prestaciones para CB Emax, con la funcionalidad de control y protección contra corrientes de defecto.
Las unidades integran además funciones de Medida, Memorización, Comunicación, Autodiagnóstico, Control cargas y
Selectividad de zona para interruptores Emax.
Las unidades instaladas en CB, están conectadas con los sensores de corriente para la lectura de la corriente primaria, con el Trip Coil para el mando de la apertura del interruptor y con los contactos de estado del CB.
Los sensores suministran la medida de la corriente primaria y la energía para el encendido del relé, incluso faltando alimentación externa. El Trip Coil, conectado directamente con un varillaje de apertura permite la apertura del CB. El mando al Trip coil se envía de conformidad con las confi guraciones de las protecciones.
Los contactos de estado del CB suministran informaciones relativas a la posición del CB.
Un display gráfi co y una serie de pulsadores permiten el acceso a todas las informaciones del relé, incluida la regulación de protecciones y confi guraciones y la lectura de estado y alarmas; además, dos leds frontales señalan la presencia de alarmas. Las protecciones regulables disponibles, según la versión, son:
Símbolo Protección contra
L Sobrecarga de tiempo prolongado dependiente
S Cortocircuito con retardo regulable
I Cortocircuito instantáneo
G Defecto a tierra con retardo regulable
U Desequilibrio de corrientes de fase
El relé PR123/P prevé 2 protecciones base adicionales:
Símbolo Protección contra
S2 Cortocircuito con retardo regulable
D Cortocircuito direccional con retardo regulable
La presencia del módulo PR120/V, permite la gestión de ulteriores protecciones para ambos modelos relé:
Símbolo Protección contra
UV Mínima tensión
OV Máxima tensión
RV Tensión residual
RP Inversión de potencia activa
UF Mínima frecuencia
OF Máxima frecuencia
U Desequilibrio tensiones concatenadas (como alternativa a las cor-rientes de fase)
Los relés PR122/P y PR123/P garantizan además una protección fi ja contra cortocircuito instantáneo y altas corrientes, llamada protección linst.
En los relés PR122/P y PR123/P están previstas 5 conexiones dedicadas (2 entradas digitales, 2 salidas digitales y una señal común) para la función de selectividad de zona.
Una serie de módulos y accesorios permite agregar funcionalidades opcionales a la versión base: Módulos internos:
- PR120/V: suministrado de serie con PR123/P y opcional con PR122/P, este módulo permite la lectura de las tensiones prima-rias y suministra la energía para el encendido del relé incluso en caso de ausencia de Vaux externa, corriente nula o CB abierto. - PR120/D-M: permite conectar el relé con una red de comunicación, para la lectura y el mando del CB también desde posicio-nes remotas. El módulo permite además la lectura del estado de los Resortes y la posición del CB (en caso de CB extraíble) y el mando de las bobinas de apertura y de cierre desde posición remota.
- PR120/K: módulo de contacto de entrada y salida, permite combinar señalizaciones de alarma o de estado de los contactos electromecánicos programables y programar una entrada digital para distintas funciones.
- PR120/D-BT: permite comunicar con el relé desde un PC/PDA (con Bluetooth). Accesorios temporales:
- PR030/B permite alimentar y efectuar la instalación.
- BT030-USB permite la alimentación y la comunicación del relé, para la supervisión desde PC de todas las informaciones y parámetros.
- PR010/T permite alimentar el relé y permite la ejecución de la prueba de las protecciones y la memorización de un informe de las pruebas.
- Ekip T&P permite como BT030-USB alimentar y comunicar con el relé mediante PC y además permite la ejecución de la prueba de la unidad como PR010/T, siempre mediante PC.
Accesorios fi jos:
- El display del cuadro HMI030 permite la visualización de las medidas en el frente del cuadro.
- Los módulos Flex Interface permiten combinar señalizaciones de alarma o de estado del relé a contactos electromecánicos programables y permiten además realizar una red con varias unidades, soportando también la conexión con módulos externos (ej. HMI030).
Para mayores detalles sobre cada unidad consultar los capítulos sucesivos o los manuales dedicados.
La comunicación entre PC y módulos de comunicación para Emax es posible con SW Ekip Connect, disponible gratuitamente en el sitio internet o suministrado de serie con los dos módulos BT030-USB y Ekip T&P.
2.3.2. Compatibilidad CB
Los relés PR122/P y PR123/P pueden ser instalados en CB tripolares, tripolares con neutro externo o tetrapolares Emax, de cualquier tamaño.
El modelo del CB determina la corriente permanente asignada que puede soportar el interruptor (Iu).
Las protecciones regulables se refi eren en vez a la medida In, defi nida por el módulo intercambiable Rating plug, montado di-rectamente en el relé.
2.3.3. Estándar
Los relés PR122/P y PR123/P han sido proyectados para trabajar en conformidad con el estándar internacional: IEC 60947-2
Aparatos de baja tensión. Interruptores automáticos.
2.3.4. Características ambientales
Temperatura de funcionamiento (versión Estándar)(versión Estándar) -25 °C ... +70 °C
Temperatura de almacenamiento -40 °C ... +70 °C
2.3.5. Características eléctricas 2.3.5.1. Corriente Primaria
La unidad garantiza el funcionamiento pleno a las siguientes condiciones de corriente primaria:
Frecuencia asignada de trabajo 50/60 Hz ±10%
Factor de pico 2,1 @ 2xIn de conformidad con la norma IEC 60947 anex F.
(En caso de factores de pico superiores, consultar ABB para (En caso de factores de pico superiores, consultar ABB para un análisis específi co)
un análisis específi co)
2.3.5.2. Alimentación
La unidad relé necesita una fuente de alimentación: esta puede ser suministrada por los sensores de corriente instalados en los polos internos del interruptor, por el módulo PR120/V o a través de Vaux:
- Para alimentar el relé mediante de los sensores de corriente internos, basta que esté presente la corriente trifásica mínima de encendido.
- Para alimentar el relé desde el módulo PR120/V, basta que esté presente la tensión trifásica mínima de encendido. El módulo permite alimentar también los módulos internos PR120/K y PR120/D-BT.
- La Vaux, suministrada desde el exterior mediante un alimentador galvánicamente aislado, garantiza el funcionamiento con-tinuo de la unidad (incluso con corriente nula o interruptor abierto) y la expansión de las funcionalidades accesorias del relé, permitiendo la utilización de los módulos internos (si están previstos) y de los dispositivos externos (HMI030 y Flex Interface).
Características corriente primaria
Características corriente primaria Encendido relé (1) Activación display (2) Activación iluminación
display (3) Modelos de CB
Modelos de CB E1, E2, E3E1, E2, E3 E4, E6E4, E6 E1, E2, E3E1, E2, E3 E4, E6E4, E6 E1, E2, E3E1, E2, E3 E4, E6E4, E6 Corriente de barra trifásica mínima
Corriente de barra trifásica mínima >100 A >100 A (4)(4) >200 A>200 A >160 A >160 A (5)(5) >320 A>320 A >300>300 >600>600 Frecuencia, Factor de pico
Frecuencia, Factor de pico Véase apart. 2.3.5.1Véase apart. 2.3.5.1
Características tensión primaria Encendido relé y display (2) Activación iluminación display (3)
Tensión trifásica concatenada mínima (relé) 60V 70V
Tensión trifásica concatenada mínima (relé+PR120/D-BT) 70V 70V
Tensión trifásica concatenada mínima (relé+PR120/K) 70V 90V
Tensión trifásica concatenada mínima (relé+PR120K y
PR120/D-BT) 90V 110V
Características Vaux Activación iluminación display (3)
Tensión DC (galvánicamente aislada) 24 Vdc ±20%
Rizado máximo 5%
Corriente en el arranque @24Vdc ~10 A por 5ms
Potencia asignada @24Vdc ~2 W
Corriente en el arranque @24Vdc con módulos internos conectados ~15 A por 5ms
Potencia asignada @24Vdc con módulos internos conectados ~6 W
NOTAS:
(1): protecciones activas y display encendido en confi guración Low Power (véase apart.2.3.5.3ase apart.2.3.5.3). (2): protecciones activas y display encendido en confi guración Full Power (véase apart.2.3.5.3ase apart.2.3.5.3).
(3): protecciones activas y display encendido en confi guración Full Power e iluminación display encendida. (4): Emax E1 y E2 Iu=250A: corriente de barra trifásica mínima >30A.
(5): Emax E1 y E2 Iu=250A: corriente de barra trifásica mínima >50A.
ATENCIÓN: es necesario utilizar "convertidores galvánicamente separados" conformes a la norma IEC 60950 (UL 1950) o sus equivalentes IEC 60364-41 y CEI 64-8 que garanticen una corriente de modo común o corriente de fuga, como se defi nen en las normas IEC 478/1 y CEI 22/3, no superior a 3,5 mA.
2.3.5.3. Modalidad de funcionamiento
Los relés PR122/P y PR123/P, de conformidad con las condiciones de alimentación descritas en el apart. 2.3.5.2, garantizan el funcionamiento en tres modalidades diferentes:
- Low Power (Baja Energía): en esta modalidad está garantizado el funcionamiento de todas las protecciones previstas por el relé, el funcionamiento de los LEDS frontales, el encendido del display en modalidad Low Power, pero no está permitido el acceso a los menús.
- Full Power (Energia Completa): en esta modalidad está garantizado el funcionamiento de todas las protecciones previstas por el relé, el funcionamiento de los LEDS frontales, el encendido del display en modalidad Full Power y está permitido el acceso a los menús.
2.4. INTERFAZ USUARIO
En los relés PR122/P y PR123/P, todas las regulaciones y las informaciones están disponibles gracias al display gráfi co y los pulsadores.
1 2 3 4
5 6 7 8 9 10 11 12
Refer. Descripción
1 Leds de señalización prealarma 2 Display gráfi co
3 Serial Number (Número de matrícula) del relé 4 Rating plug
5 Posición para módulo interno PR120/D-BT 6 Posición para módulo interno PR120/K 7 Posición para módulo interno PR120/D-M 8 Posición para módulo interno PR120/V 9 Seccionador tomas de tensión
10 Botonera principal 11 Conector de test 12 Pulsador "i Test"
2.4.1. LED
En los relés PR122/P y PR123/P están disponibles 2 leds frontales que suministran informaciones relativas al estado del relé y del CB.
Ambos leds funcionan con la unidad encendida.
Señalización Color Estado Descripción
ALARM Rojo
OFF Ninguna alarma de protecciones o temporización
ON (Parpadeo @1Hz)
Temporización en curso para una o más protecciones de: corriente (L, S, G), tensión (UV, OV, RV), frecuencia (OF, UF), inversión de la potencia activa (RP), desequilibrio entre las fases (U)
Alarma por: Desgaste contactos y/o Temperatura
Error de conexión por: Rating Plug y/o Trip Coil y/o Key plug error y/o Sensores de corriente
Error de instalación
ON (Fijo) Error interno (asistencia ABB necesaria)
PELIGRO
Amaril-lo
OFF Ningún alarma o Error CB
ON (Parpadeo @0,5Hz) Protección OT en prealarma ON (Parpadeo @1Hz) Protección OT en alarma
ON (Fijo)
Prealarma de protección L
Alarma de protección U con disparo deshabilitado Forma de onda Distorsionada con Factor de Forma > 2,1 Desgaste Contactos en el rango: 80%<CW<100% Ha sido superado el umbral de PELIGRO Iw; Error estado CB
2.4.2. Pulsadores
Para acceder y navegar en el menú de display de los relés PR122/P y PR123/P, está disponible una botonera de 4 pulsadores. Está además disponible un pulsador independiente con diversas funciones (iTest).
Pulsador Nombre Descripción
ESC - Pulsando ESC desde la página de default, se accede al menú principal - Pulsando ESC dentro de los menús se vuelve al nivel anterior
ENTER - Pulsando ENTER dentro de los menús se accede al nivel o parámetro seleccionado - Pulsando ENTER se confi rma la opción seleccionada
ARRIBA - Pulsando ARRIBA o ABAJO desde la página de default se accede a las páginas de las medidas disponi-bles (corrientes y - si está instalado el módulo PR120/V - también tensiones, potencias activas, reactivas, aparentes)
- Pulsando ARRIBA o ABAJO dentro de los menús es posible desplazarse en las opciones de los menús - Pulsando ARRIBA o ABAJO dentro de las áreas de los parámetros o confi guraciones es posible cambiar el respectivo valor
ABAJO
iTest
- Pulsando iTest desde la página de default, se accede al área de las páginas informativas de relé, inter-ruptor y último disparo registrado.
- Pulsando iTest después de una apertura del CB para protección electrónica, se resetea el estado de TRIP del relé (se redirecciona el display a la página de default y se resetea el registro SW correspondiente a Trip) - Pulsando iTest con el relé apagado, aparece la descripción del último evento que ha llevado al apagado del relé (función válida dentro de las 48h del apagado)
ATENCIÓN: Para algunos parámetros cuya regulación prevé muchas opciones o valores es posible en fase de modifi cación tener apretados los pulsadores ARRIBA o ABAJO para desplazarse con un paso mayor y acelerar las operaciones de modifi cación.
2.4.3. Display
Los relés PR122/P y PR123/P montan un Display Grafi co LCD 128x64 pixel, que le permite al operador visualizar medidas y señalizaciones y regular protecciones y confi guraciones.
Es posible regular el contraste del display en el menú, en la sección Confi guración-Contraste Display. El display prevé 2 modalidades de funcionamiento (para las condiciones véase apart.2.3.5.3): - Low Power: display fi jo y como en la siguiente fi gura:
Baja Energía 1 2 3 4 5
- Full Power: en esta confi guración, a través de los pulsadores, es posible acceder a diversos menús y áreas informativas: durante el funcionamiento normal aparece la página principal (página de default) que se presenta como en la siguiente fi gura:
6 2
3 7
5
Desde la página de default se accede directamente al área medidas o al área menú. Dentro de los menús todas las opciones aparecen como en la siguiente fi gura:
2 Menú Protecciones Medidas Ajustes Configuración protecciones 8 9 10 11 5
Refer. Descripción
1 Medidas de las corrientes de fase
2 Alarmas CB y/o relé (si no existen alarmas aparece el logotipo ABB)
3 Reloj interno relé
4 Indicación “Baja Energía“ (modalidad Low Power)
5 Iconos de trabajo
6 Amperímetro y Voltímetro gráfi cos
7 Valor rms y fase de la corriente más alta medida (valor actualizado cíclicamente)
8 Nombre del menú en navegación
9 Listado opciones disponibles en el menú de navegación (el valor con fondo negro es el seleccionado) 10 Número de opciones disponibles en el menú en navegación
11 Valor o descripción de la opción seleccionada
2.4.3.1. Amperímetro y Voltímetro gráfi cos
En la página de default están disponibles el Amperímetro y el Voltímetro gráfi cos (voltimetro activo sólo si está presente el módulo PR120/V).
Los niveles de las medidas disponibles se visualizan con una barra vertical.
En abscisa están presentes las corrientes (de fase) y las tensiones (concatenadas), en la ordenada la referencia es el valor nominal programado: una línea intermedia indica el valor de 1 ln para las corrientes y la tensión asignada para las tensiones.
1In y Tensión asignada
Ejemplo: si la barra correspondiente a la corriente l1 supera la línea intermedia, signifi ca que el valor medido es mayor que 1 ln.
2.4.3.2. Alarmas CB y relé
En el display están siempre disponibles las informaciones relativas al estado del relé y del CB, abajo a la izquierda (véase apart. 2.4.3 Ref.2).
Si no están presentes alarmas aparece el logotipo ABB.
Si existen una o más alarmas se muestran con una indicación con intermitencia de 2 segundos. Las alarmas están acompañadas por un icono, que representa el tipo de alarma (Información, temporización activa, peligro).
Icono Mensaje Descripción
Confi guración Incongruencia parámetros o incongruencia datos entre key plug y relé
Prealarma [L] / [T] Condición de prealarma de la protección especifi cada. Ejemplo: "Prealarma L"
Peligro Iw Superación umbral Iw
Desgaste contactos Prealarma por desgaste contactos (>80%)
Fecha no válida Fecha incorrecta y a programar (relé nuevo)
CB no defi nido Estado Interruptor “abierto/cerrado” incoherente o en error
Rango Frecuencia Frecuencia medida fuera del rango declarado (<-10% o >+10%)
Alarma T Temperatura interna del relé fuera del rango (<-25° o >85°)
Temporiz. [L] / [S] / [G] / [Gext] / [U] / [UV] / [OV] / [RV] / [RP] / [UF] / [OF] / [S2] / [D]
Condición de temporización de la protección especifi cada, que puede con-cluirse con un mando de apertura al CB. Ejemplo: “Temporiz. OV”
Desgaste contactos Alarma por desgaste contactos (=100%)
Distorsión armónica Alarma distorsión armónica medida (factor de forma>2.1)
[G] / [Gext] / [T] (TRIP OFF) Alarma de la protección especifi cada, a la cual ha sido deshabilitada la función de disparo. Ejemplo: “Gext (TRIP OFF)”
Alarma [U] / [UV] / [OV] / [RV] / [RP] / [UF] / [OF]
Alarma de la protección especifi cada, a la cual ha sido deshabilitada la fun-ción de disparo o cuando el disparo está activo pero el CB está ya abierto. Ejemplo: “Alarma RP“
Load [LC1] / LC2] Alarma control cargas. Ejemplo: “Load LC2“
Sensor [L1] / [L2] / [L3] / [Ne] / [Gext] Alarma del sensor de corriente especifi cado (desconectado o averiado). Ejemplo: “sensor L3“
TC desconectado Trip Coil desconectado o averiado
Rating plug Rating plug ausente, desconectado, averiado o medida superior a Iu
Instalación Error por omisión o error de procedimiento de instalación
Fact. de potencia Módulo del factor de potencia inferior al umbral programado
Ciclo Fases Sentido cíclico de las fases invertido (combinado con las tensiones)
A continuación se enumeran todos los mensajes que podrían aparecer en el display, en una ventana emergente, luego de un tentativo no permitido de confi guración de los parámetros o programaciones.
Mensaje de error Descripción
Contraseña errónea
Sección imposible Imposible abrir una sesión de programación por situación contingente (ej. temporización en curso)
Valor fuera de rango Valor fuera de los límites previstos
Failed 1001/2001 Incongruencia entre umbrales de las protecciones L y S (SETA/SETB) Failed 1002/2002 Incongruencia entre umbrales de las protecciones I y S (SETA/SETB) Failed 1006/2006 Incongruencia entre umbrales de las protecciones I y D (SETA/SETB) Failed 1005/2005 Incongruencia entre umbrales de las protecciones L y D (SETA/SETB) Failed 1009/2009 SdZ incompatible SdZ direccional
Failed 1003/2003 Incongruencia entre umbrales de las protecciones L y S2 (SETA/SETB) Failed 1004/2004 Incongruencia entre umbrales de las protecciones I y S2 (SETA/SETB)
Failed 3001 Problemas durante el cambio de idioma
Failed 3002 Incongruencia en el Toroide Rc
Failed 3003 Incongruencia confi guración Neutro
Excepción 6 Mando transitoriamente no disponible
No disponible Función transitoriamente no disponible
Fecha no válida Fecha no programada
Parámetros
actualiza-dos Sesión de programación fi nalizada correctamente
Cancelada Sesión de programación cancelada
Malograda Sesión de programación no aceptada
2.4.3.3. Iconos de trabajo
En el display está disponible un área compuesta por Iconos, que permiten comprender en modo inmediato las condiciones de trabajo del relé.
El área se encuentra en la parte inferior derecha del display (véase apart.2.4.3 Ref.5) y comprende 4 posiciones donde pueden aparecer los iconos.
A continuación se expone la descripción de los posibles iconos, comenzando desde la posición más hacia la derecha: Posición Icono Condición Descripción
1 (derecha)
OFF Función Datalogger desactivada
ON (Fijo) Función Datalogger activada, a la espera de un evento para el registro ON
(Intermitencia @1Hz)
Función Datalogger activada, con registro completado y a la espera de memorización datos o reinicio
2
OFF Dual set desactivado. Un solo set de confi guración disponible para la regulación de las protecciones
ON
Dual set activado. Dos sets de confi guración disponibles para la regulación de las protecciones.
Aparece el icono que expone el set de confi guraciones en función ([A] o [B]) 3
OFF Alimentación externa Vaux ausente
ON Alimentación externa Vaux presente
4 (izquierda)
OFF Regulación parámetros y confi guraciones desde local, ninguna actualización en curso
ON
Regulación parámetros y confi guraciones desde local, actualizaciones en curso: el icono aparece si el usuario ha cambiado algunos parámetros, pero no ha aún completado la operación seleccionando CONFIRMAR. El icono desaparece luego de haber confi rmado o anulado las modifi caciones
2.4.4. Rating plug
El rating plug defi ne la corriente asignada In, fundamental para la regulación de las protecciones: todas las protecciones en efecto prevén una regulación referida a In (ej.: I1= 0.4 xIn).
El rating plug está montado en el relé, en conector frontal dedicado y está disponible para el usuario. Un relé puede estar equipado con diversos modelos de Rating Plug, hasta el valor lu (corriente per-manente asignada lu, expuesta en la placa del escudo frontal).
Ejemplo: el CB E1B800 tiene un valor Iu= 800 A, y puede montar rating plug con In 800A. El módulo es intercambiable, con relé apagado y CB abierto.
El relé controla continuamente la presencia del rating plug, señalando eventuales errores de montaje o ausencia.
ATENCIÓN: la operación de sustitución del rating plug con relé encendido o CB cerrado
podría causar anomalías de funcionamiento al relé mismo o la apertura no deseada del CB.
2.4.5. Conexiones Externas
Los relés PR122/P y PR123/P pueden estar conectados con diversas unidades externas, a través de un conector de prueba presente en el relé mismo o a través de la placa de bornes ubicada en la parte superior del CB.
Para mayores detalles sobre las funcionalidades y la instalación consultar los capítulos específi cos y la documentación de in-stalación de los distintos módulos.
2.4.5.1. Conector de Prueba
El conector, colocado frontalmente en el relé, permite la conexión de los módulos PR030/B para la alimentación temporal del relé y BT030-USB, PR010/T, Ekip T&P para la alimentación, comunicación y prueba mediante PC (o desde la unidad misma en caso de PR010/T).
2.4.5.2. Módulos Internos
Los relés PR122/P y PR123/P pueden estar conectados con 4 módulos internos. Cada módulo tiene su correspondiente conector dedicado, disponible en el lado posterior del relé.
Algunos módulos cuentan con un ulterior conector, conectado a contactos internos o a la placa de bornes del CB. Para mayores detalles relativos a los módulos internos consultar los capítulos específi cos (véase apart. 2.11)
2.4.5.3. Sensores Externos
Los relés PR122/P y PR123/P, cuando está previsto y está permitido, pueden estar conectados con sensores externos de 3 tipos: sensor de neutro externo, sensor de corriente defecto a tierra SGR y sensor para corriente diferencial Rc.
La conexión con el relé se efectúa a través de la placa de bornes presente en el CB.
Los detalles de instalación y conexión se describen en los esquemas eléctricos de instalación, mientras que las funcionalidades asociadas se describen en los capítulos dedicados a las protecciones Gext (véase apart. 2.6.9) y Rc (véase apart. 2.6.10)
2.4.5.4. Alimentación Vaux, Selectividad de Zona y Accesorios fi jos externos
2.5. MENÚ USUARIO
Los relés PR122/P y PR123/P se encienden en modalidad Full Power si se dan las condiciones de alimentación precisadas en el apart. 2.3.5.2, o en caso de una de las siguientes modalidad de alimentación: Vaux, PR030/B, BT030-USB, Ekip T&P y PR010/T. En modalidad Full Power está permitida la navegación de los menús en el display. La unidad encendida presenta la página de default, desde la cual es posible acceder a tres áreas diferentes:
- Área Medidas, utilizando los pulsadores ARRIBA y ABAJO. - Páginas Informativas, utilizando el pulsador iTest.
- Área Menú, utilizando el pulsador ESC para entrar y salir de la sección menú
2.5.1. Área Medidas
En esta área están disponibles una o más páginas relativas a las medidas del relé.
La página relativa a las medidas de las corrientes está siempre activa, las páginas referidas a las medidas de tensiones y potencias pueden ser consultadas si está presente el módulo PR120/V.
Para más detalles relativos a las informaciones expuestas en este área consultar el capítulo dedicado a la función de Medida (véase apart. 2.7).
2.5.2. Páginas informativas
En esta área están disponibles 3 páginas relativas a las principales informaciones de relé y CB: página "unidad de
protec-ción", página "Interruptor" y página "última apertura".
El cambio de página se logra pulsando dentro de los 5 seg. el pulsador iTest.
2.5.3. Área Menú
El área menú tiene una estructura de árbol que permite la gestión de todas las informaciones y parámetros, con varios niveles de detalle.
El menú principal, disponible al usuario pulsando ESC desde la página de default, presenta 5 opciones:
Opciones Menú Principal Descripción Apartado
1. Protecciones Lectura y regulación de todas las protecciones disponibles 2.6
2. Medidas Lectura de todas las medidas efectuadas desde relé, Disparos y eventos 2.7 3. Confi guraciones Lectura y modifi cación de las principales confi guraciones del relé, el CB y
los Módulos
2.9
4. Pruebas Posibilidad de efectuar pruebas de diagnóstico y control estados 2.10
5. Informaciones Lectura de las principales informaciones del relé y del CB
--En los apartados citados en la tabla se describen los distintos menús.
2.5.3.1. Navegación menú
La navegación dentro de cada nivel es posible utilizando la botonera principal: - ENTER para entrar en un submenú o confi rmar un parámetro modifi cado - ESC para salir de un submenú o anular la modifi cación de un parámetro - ARRIBA y ABAJO para desplazarse en las opciones de los menús
El acceso a los menús de modifi cación resulta posible sólo si se introduce la contraseña usuario.
La modifi cación de los parámetros resulta posible recorriendo las opciones disponibles en el menú específi co y seleccionando la opción deseada con la tecla ENTER; algunos parámetros (como la fecha) se actualizan inmediatamente, otros en cambio requieren una CONFIRMACIÓN.
La operación de CONFIRMACIÓN consiste en la salida de los menús hasta el nivel 1, donde se presenta una nueva página de-nominada PROGRAMACIÓN, en la cual es posible elegir entre 3 opciones:
- CONFIRMAR: confi rma las modifi caciones realizadas - CANCELAR: anula las modifi caciones realizadas
- MODIFICAR: permite seguir navegando en los menús para ulteriores modifi caciones de parámetros.
2.6. FUNCIONES DE PROTECCIÓN
Los relés PR122/P y PR123/P gestionan numerosas funciones de protección independientes.
Las señalizaciones de corriente, tensión, frecuencia, temperatura del relé, son elaboradas por el microprocesador del relé mismo, el cual, en base a los niveles de protección y a los tiempos programados, activa alarmas, ejecuta procesos de temporización y envía mandos.
El relé gestiona los distintos tipos de protecciones regulables de diferentes modos:
- Las protecciones de corriente prevén una elaboración sobre la base del verdadero valor efi caz de las corrientes leídas a través de los sensores de corriente.
- Las protecciones de tensión prevén una elaboración sobre la base del verdadero valor efi caz de las tensiones leídas a través del módulo MP120/V.
- Las protecciones de frecuencia prevén un control de la frecuencia de las tensiones. Además:
- La protección de temperatura prevé un control a través del sensor interno del relé.
Está además disponible la protección fi ja linst, la cual no puede ser deshabilitada ni regulada: sus umbrales de actuación pueden ser defi nidos sólo por personal ABB.
El Menú de las protecciones permite visualizar y modifi car todos los parámetros disponibles.
Protecciones Opciones disponibles Compatibilidad relé
PR122/P PR123/P
Protección L Umbral, Tiempo, Curva, Memoria térmica S S
Protección S Habilitación, Umbral, Tiempo, Curva, Memoria térmica, Selectividad de zona, Startup
S(1) S
Protección S2 Habilitación, Umbral, Tiempo, Memoria térmica, Selectividad de zona, Startup -- S Protección D Habilitación, Umbral, Tiempo, Habilitación disparo, Selectividad de zona, Startup -- S
Protección I Habilitación, Umbral, StarUp S S
Protección MCR Habilitación, Umbral, Ventana temporal de funcionamiento S(2) S(2)
Protección G Habilitación, Umbral, Tiempo, Curva, Habilitación disparo, Selectividad de zona, Startup
S(3) S(3)
Protección Gext Habilitación, Umbral, Tiempo, Curva, Habilitación disparo, Selectividad de zona, Startup
O(4) O(4)
Protección Gext(Idn) Habilitación, Umbral, Tiempo O(5) O(6)
Protección U Habilitación, Umbral, Tiempo, Curva, Habilitación disparo S S
Protección UV Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección OV Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección RV Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección RP Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección UF Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección OF Habilitación, Umbral, Tiempo, Habilitación disparo O(7) S
Protección T Habilitación S S
Protección cargas Habilitación y umbral (1), Habilitación y umbral (2), Habilitación y umbral (Iw) S S Doble set
protec-ciones
Habilitación, Set de default, evento programado para cambio set -- S
Protección Neutro Habilitación, Umbral S(8) S(8)
Notas:
S : protección de serie O : función opcional
Notas:
1. : función disponible con versiones LSI, LSIG, LSIRc
2. : habilitación y parámetros disponibles con unidad PR010/T, Ekip T&P, BT030 o comunicación de PR120/D-M
3. : función disponible con versiones LSIG
4. : función habilitable con versiones LSIG, y sensor SGR externo.
5. : función habilitable con versiones LSIG (+ módulo PR120/V ) y LSIRc y sensor Rc externo. 6. : función habilitable con versiones LSIG y sensor Rc externo.
7. : funciones disponibles cuando está presente el módulo PR120/V
8. : función disponible con CB tetrapolares o tripolares en confi guración 3P+N
2.6.1. Notas de Funcionamiento Protecciones
Los relés PR122/P y PR123/P están dotados con la función de "backup-protection"; en el caso de que el primer mando al trip coil no abra inmediatamente el interruptor (TC bloqueado), se enviarán ulteriores mandos de trip (disparo) hasta que el interruptor se abra.
2.6.2. Protección L
La protección L es la única que no puede ser deshabilitada, ya que implica una autoprotección contra sobrecargas del relé mismo. Los tipos de curvas de actuación programables están diferenciados en dos grupos, según la normal de referencia.
Curva de actuación estándar según IEC 60947-2
El tipo de curva programable (t=k/I2) es único y está defi nido por la norma IEC 60947-2. El tiempo de actuación se calcula en función del valor de If:
- Para corrientes de defecto If 12ln, el tiempo de actuación de la protección está dado por la fórmula: t(s)= . En caso que el dato calculado sea inferior a 1 segundo, el tiempo de actuación real se forzará a 1 segundo (t(s)= 1s.)
- Para corrientes de fallo lf >12ln el tiempo de actuación es siempre t(s)= 1s.
Curva de actuación estándar según IEC 60255-3
Los tipos de curvas programables on 3 y están defi nidas por la norma IEC60255-3 como A, B y C. El tiempo de actuación de la protección, con tiempo dependiente, se obtiene mediante la fórmula:
I b k t 1 donde 1 I I I f NOTAS:- t(s): tiempo de actuación previsto
- If : corriente de defecto; expresada en [In] (ejemplo: 0.7In)
- I1 , t1: parámetros protección L defi nidos por el usuario, expresados en [In] y [s]
-, k: parámetros sugeridos por la norma IEC60255-3, que varían con el tipo de pendiente seleccionada (ej. para pendiente de tipo B: = 1 y k = 13,5)
- b: parámetro introducido por SACE para aumentar el número de curvas con la misma pendiente. Dicho parámetro se calcula en modo automático defi niendo el parámetro t1 (tiempo de actuación deseado con If= 3xI1).
La protección L prevé 3 condiciones de funcionamiento, determinadas por el nivel de corriente de defecto If y por la regulación de la protección misma I1:
If 0.9 xI1 Ninguna Alarma, todas las regulaciones posibles, ninguna temporización iniciada. 0.9 xI1 < If < (1.05...1.2)
xI1
Señalización de Pre-alarma L, todas las regulaciones posibles, ninguna temporización de apertura iniciada.
(1.05...1.2) xI1 If Señalización de Alarma L, ninguna regulación posible, iniciada temporización de apertura.
ATENCIÓN: el rango de entrada en umbral de la protección L garantiza que:
- el relé no esté en alarma para corrientes inferiores a 1.05 xI1; - el relé no esté en alarma para corrientes superiores a 1.2 xI1.
2.6.2.1. Memoria Térmica L
Es posible habilitar la funcionalidad de memoria térmica para la protección de los cables; ésta se basa en el parámetro “L”, de-fi nido como el tiempo de actuación de la curva (t1) elegida a 1,25xI1. La función es activable mediante PR010/T o Ekip Connect. El tiempo de actuación del relé es sin duda el 100% del seleccionado después que ha transcurrido un tiempo de L desde la última sobrecarga o desde la última actuación, de lo contrario el tiempo de actuación se reducirá proporcionalmente a la sobre-carga y al tiempo transcurrido.
Los relés PR122/P y PR123/P están dotados con dos instrumentos para elaborar la memoria térmica, el primero trabaja sólo cuando el relé está alimentado (recuerda también sobrecargas que no han durado hasta provocar la actuación del relé), mientras que el segundo funciona también cuando el relé no está alimentado, reduciendo los eventuales tiempos de actuación en caso de recierre inmediato y activándose en el momento del disparo del interruptor.
El relé decide cuál de los dos instrumentos utilizar en función de las distintas situaciones.
La función de memoria térmica puede ser programada sólo si el tipo de curva seleccionada es la estándar (t=k/ I2).
.
2.6.3. Protección S
La protección, que puede ser deshabilitada, puede ser de tiempo fi jo (t=k) o tiempo dependiente (t=k/I2); en este último caso, el tiempo de actuación está dado por la fórmula:
El tiempo de actuación con curva con tiempo dependiente está dado por la fórmula: t(s)= . En caso que el dato calculado sea inferior a t2, el tiempo de actuación real se forzará a t2 (t(s)= t2.)
NOTAS:
- t(s): tiempo de actuación previsto
- If : corriente de defecto; expresada en [In] (ejemplo: 1.4In)
- I2 , t2: parámetros protección S defi nidos por el usuario, expresados en [In] y [s]
2.6.3.1. Memoria termica S
2.6.3.2. Umbral de Start-Up S
Es posible seleccionar la función de start-up si se ha seleccionado la curva a tiempo fi jo.
Esta función puede ser deshabilitada y es una característica de confi guración de cada protección.
La función de Start-Up permite modifi car el umbral de la protección durante un intervalo de tiempo de duración igual a “t2 startup” a partir del "start-up”. Este último se debe entender de la siguiente manera:
- Paso de al menos una de las corrientes de fase por encima del umbral de activación del Start-Up regulable con Ekip Connect o PR010/T (0,1...10In, con paso de 0,1In); resulta posible un nuevo start después que la corriente descienda bajo dicho umbral.
2.6.3.3. Selectividad de zona S
La función de selectividad de zona permite aislar el área de defecto seccionando la instalación sólo en la parte más cercana al defecto y manteniendo operativa el resto de la instalación.
La protección se obtiene conectando entre sí todas las salidas de selectividad de zona (ZSO=K51/SZout) de los relés pertene-cientes a la misma zona y llevando esta señal a la entrada de selectividad de zona (ZSI=K51/SZin) del relé inmediatamente aguas arriba. Si la operación de cableado se ha efectuada correctamente, todas las entradas de selectividad de zona de los últimos interruptores de la cadena y todas las salidas de los interruptores en la cabeza de cada cadena han de estar vacías.
Área 1 RELÉ 1a RELÉ 1b ZSO 1a ZSO 1b RELÉ 1 ZSI1 ZSO1 Área 2 Área n RELÉ 2 ZSI2 ZSO2 RELÉ 0 ZSI0 RELÉ n ZSIn ZSOn
Como ejemplo de aplicación, en la fi gura anterior, un defecto aguas abajo del "Relé 1a" será seccionado por este último sin la actuación del "Relé 1" ni del "Relé 0"; un defecto justo después del "Relé 1" será seccionado por este último sin que el "Relé 0" actúe, garantizando que las Áreas 2...n queden activas.
La siguiente tabla lógica permite gestionar las señales de selectividad de Zona Input (ZSI) y Selectividad de Zona Output (ZSO):
Selectividad de Zona If > I2 Señal ZSI Señal ZSO T de actuación
Excluida NO 0 0 Ninguna actuación
Excluida NO 1 0 Ninguna actuación
Excluida SI 0 0 t2 programado
Excluida SI 1 0 t2 programado
Activada NO 0 0 Ninguna actuación
Activada NO 1 1 Ninguna actuación
Activada SI 0 1 t2sel
Activada SI 1 1 t2 programado
El tiempo t2 debe confi gurarse a un valor mayor o igual que tsel +50 ms, en el interruptor puesto aguas arriba, no hace falta en el primero de la cadena.
2.6.4. Protección S2
El relé PR123/P permite programar dos umbrales de protección S independientes entre sí, activables contemporaneamente. Con esta función es posible obtener un mejor nivel de selectividad respecto al uso de un relé sin "doble S".
2.6.5. Protección Direccional D
El relé PR123/P realiza la protección direccional contra cortocircuito, excluible, con tiempo fi jo (t=k) regulable, activa tanto en autoalimentación como también en alimentación auxiliar.
La funcionalidad de la protección es muy similar a la protección S con tiempo fi jo, contando además con la capacidad de reco-nocer la dirección de la corriente durante el período de fallo.
La dirección de la corriente permite determinar si el fallo se encuentra aguas arriba o aguas abajo del interruptor; esto, sobre todo en sistemas de distribución a anillo permite individualizar el tramo de distribución donde se ha producido el fallo y seccionarlo sin afectar el resto de la instalación (utilizando la selectividad de zona).
Para detectar la dirección de la corriente, es necesario que el valor de las potencias reactivas de fase sea mayor del 2% de la potencia asignada de fase.
(
P
Q %
2
P
nfase).En el menú Módulos-Measuring (PR120/V) es posible defi nir el fl ujo de potencia en el interruptor: de arriba a abajo (Arriba Abajo),
de abajo a arriba (Abajo Arriba),
Por lo tanto las corrientes en el interruptor se defi nirán como “forward” o “backward” según coincidan o no con el fl ujo de po-tencia, previamente defi nido.
Idefecto (If) Flujo de potencia defi nido Arriba -> Abajo Flujo de potencia defi nido Abajo -> Arriba
Valor Dirección T actuación T actuación
If < I7 indiferente No trip No trip
If > I7 Arriba Abajo t7FW t7BW
If > I7 Abajo Arriba t7BW t7FW
Ejemplo:
Una vez defi nido el fl ujo de potencia como “Arriba Abajo”, la dirección, de la fi gura aquí al lado, es:
CB
Z
V
I
Carga inductiva / resistivapotencia reactiva positiva dirección “forward”; potencia reactiva negativa dirección “backward”;
S i los tiempos de actuación programados fueran t7FW = 200 ms y t7BW = 400 ms, en el
caso ilustrado aquí al lado (corriente de defecto = forward) el relé habría abierto el interruptor después de t7FW = 200 ms.
Nota:
- Con protección direccional D activada, si no es posible determinar la dirección de la potencia, el relé interviene considerando el tiempo menor entre t7fw y t7bw.
- Esta protección trabaja considerando las corrientes de fase y no la de neutro.
2.6.5.1. Umbral de start-up D
2.6.5.2. Selectividad di zona D
La función Selectividad de Zona Direccional (SdZ D) resulta particularmente útil en instalaciones a anillo y reticulares, donde, además de la zona resulta fundamental defi nir también la dirección del fl ujo de potencia que alimenta el fallo.
La SdZ D se puede habilitar como alternativa a la Selectividad de Zona S y G (las cuales se deberán deshabilitar para un funcio-namiento correcto) y necesita la Vaux.
Para defi nir la zona y el fl ujo de potencia, cada relé tiene dos entradas (DFin y DBin) y dos salidas (Dfout y DBout) que se deberán conectar oportunamente con los otros relés (véase el siguiente ejemplo).
Como para la SdZ S y G, los relés interactúan entre sí, enviando señales de bloqueo mediante las salidas y leyéndolas desde las entradas. El comportamiento general se resume en la siguiente tabla.
(Ejemplo con Flujo de potencia programado “Arriba Abajo”).
Idefecto (If) Estado salidas Estado entradas T actuación
Valor Dirección DFout DBout DFin DBin
If < I7 indiferente 0 0 indiferente indiferente No trip
If > I7 Arriba Abajo 1 0 0 indiferente ts
If > I7 Arriba Abajo 1 0 1 indiferente t7FW
If > I7 Abajo Arriba 0 1 indiferente 1 t7BW
If > I7 Abajo Arriba 0 1 indiferente 0 ts
Si el fl ujo de potencia coincide con la dirección defi nida en el relé se activa (1) la salida DFout. Al contrario, si el fl ujo de potencia detectado no coincide se activa (1) la salida DBout.
La confi guración típica del sistema de interruptores para la cual se prevé la utilización de la SdZ D es la confi guración a anillo como se ejemplifi ca en la siguiente fi gura.
Relé 2 Generador Carga C Carga A Carga B Flujo de potencia forward Flujo de potencia backward DFout4 DFout1 DFout2 DFout3 DBin1 DBout1 DBin2 DFin4 DBout4 DBout2 DFin2 DBin3 DBin4 DFin3 DBout3 : S a l i d a a c t i v a d a = 1 Defecto Relé 4 Relé 3 Relé 1
En el caso que se detecte un defecto (I defecto If superior al umbral I7) en una de las secciones del sistema (Carga A), los interruptores de ter-minación de la sección misma (Relé 1 y Relé 2) comunican a los interruptores conectados (Relé 4 y Relé 3) la presencia del defecto defi niendo las señales de salida DFout o DBout en base a la dirección de la corriente (DFout1=On, DB2out=On). En particular los interruptores que limitan la sección del defecto ven la dirección de la corriente de defecto en modo diverso (Relé 1=forward y Relé 2=backward).
Los interruptores (Relé 1 y Relé 2) que delimitan la sección interesada al defecto intervienen con el tiempo de la selectividad ts, mientras que los interruptores más distantes al defecto, interviniendo con tiempo t7FW (Relé 4) y t7BW (Relé 3), no se abrirán; de este modo se secciona el sistema, en el tiempo ts, excluyendo la zona del defecto.
La carga A, donde está localizado el defecto, dejará de recibir alimentación, pero las cargas B y C continuarán a recibir la ali-mentación normalmente.
Obsérvese que la activación de la salida DBout3, por parte del Relé 3, no tendrá ningún efecto sobre el Relé 4, ya que este último no está detectando una corriente de defecto discorde (backward) sino más bien acorde (forward) con el fl ujo de potencia defi nido previamente por el usuario (Arriba Abajo).
Nota:
- Con selectividad de zona activada, si no es posible determinar la dirección de la potencia, el relé interviene considerando el tiempo programado menor entre t7fw y t7bw, sin activar ninguna salida (DFout o DBout).
2.6.6. Protección I
La protección, que puede ser deshabilitada, con tiempo fi jo (t=k) está realizada con retardo intencional nulo.
Si la selectividad de zona S está activada, durante la actuación del relé para protección I se activa igualmente la señal de salida ZSO para garantizar el funcionamiento correcto de los relés aguas arriba.
2.6.6.1. Umbral de start-up I
El funcionamiento y los parámetros regulables por el usuario son los mismos ya indicados para el startup de la protección S.
2.6.7. Protección contra el cierre en cortocircuito MCR
La protección MCR resulta útil para proteger la instalación contra eventuales cierres por cortocircuito.
La protección presenta las mismas características funcionales de la protección I (emplea el mismo algoritmo de control y actua-ción) y funciona si dicha protección I está deshabilitada.
Si está habilitada, la protección funciona en presencia de Vaux o PR120/V. Se activa en el momento del cierre del CB, por un lapso de tiempo que puede defi nir el usuario y sucesivamente se desactiva.
Dicha función resulta activable mediante el ordenador de bolsillo PR010/T, con los software de comunicación ABB Ekip Connect o mediante sistema remoto por el bus de sistema.
La protección contra cortocircuito en régimen está a cargo de la protección S.
2.6.8. Protección G
La protección G la efectúa el relé con el cálculo vectorial de las corrientes de fase y de neutro. La corriente de defecto se defi ne mediante la siguiente fórmula:
En el caso de que el circuito no presente ningún defecto, el módulo de la sumatoria de dichas corrientes es siempre nulo; si existe un defecto, el valor de la corriente de defecto asumirá un valor cada vez más grande en función de su gravedad. Ésta es la modalidad de funcionamiento predeterminada.
La protección, que puede ser deshabilitada, puede ser de tiempo fi jo (t=k) o tiempo dependiente (t=k/I2)
El tiempo de actuación con curva con tiempo dependiente está dado por la fórmula: t(s)= ; En caso que el dato cal-culado sea inferior a t4, el tiempo de actuación real se forzará a t4 (t(s)= t4).
NOTAS:
- t(s): tiempo de actuación previsto
- If : corriente de defecto; expresada en [In] (ejemplo: 0.4In)
- I4 , t4: parámetros protección G defi nidos por el usuario, expresados en [In] y [s]
El umbral mínimo programable para la protección G es de 0,1In para relés con versión sw 2.05. La regulación hasta 0.1In está disponible con Vaux presente. No estando presente la Vaux la regulación mínima será 0.2In
La protección G se deshabilita para valores de corriente superiores a 8In (para I4 0,8In), superiores a 6In (para
0,5In I4<0,8In), superiores a 4In (para 0,2In I4<0,5In) y superiores a 2In (para I4<0,2In).
ATENCIÓN: Con Iu800A: No estando presente Vaux y con I4<100A, el SW fuerza el umbral mínimo a 100A y en el display aparece el error "Confi guración". Con Iu=250A: No estando presente Vaux y con I4<30A, el SW fuerza el umbral mínimo a 30A y en el display aparece el error "Confi guración".
ATENCIÓN: Es posible deshabilitar el mando de disparo de la protección ("Habilitación Disparo: Off").
Mientras dure el defecto a tierra no se verifi cará la apertura del CB sino únicamente se señalizará la condición de alarma (led "Alarma" encendido y mensaje de alarma).
2.6.8.1. Umbral de start-up G
El funcionamiento y los parámetros regulables por el usuario son los mismos ya indicados para el startup de la protección S.
2.6.8.2. Selectividad de zona “G”
El funcionamiento y los parámetros regulables por el usuario son los mismos ya indicados para la selectividad de zona S. La selectividad de zona "G" puede activarse simultáneamente con la selectividad de zona "S".
2.6.9. Protección Gext
Llamada también “Source Ground return”, se aplica cuando se presenta la exigencia de controlar el funcionamiento de una máquina (transformador, generador, motor, etc) que tenga arrollamientos confi gurados en estrella.
La protección se logra colocando físicamente un sensor toroidal externo en el cable conectado desde el centro estrella de la máquina al punto de conexión a tierra.
La corriente inducida en el enrollamiento del toroidal es proporcional a la corriente de defecto que en este caso transita exclu-sivamente en dicho toroidal.
