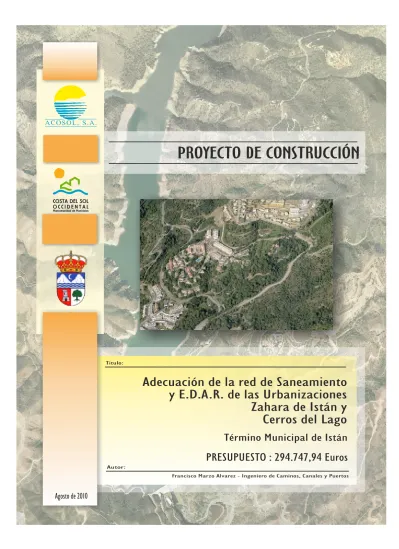

PROYECTO DE CONSTRUCCIÓN

(1)

A C O S O L , S . A .

Adecuación de la red de Saneamiento y E.D.A.R. de las Urbanizaciones Zahara de Istán y Cerros del Lago

Término Municipal de Istán

Autor:

Francisco Marzo Alvarez - Ingeniero de Caminos, Canales y Puertos Titulo:

PRESUPUESTO : 294.747,94 Euros

Agosto de 2010

PROYECTO DE CONSTRUCCIÓN

(2)

DOCUMENTO Nº

EMORIA Y ANEJOS

M

1

(3)

PROYECTO: ADECUACIÓN DE LA RED DE SANEAMIENTO Y E.D.A.R. DE LAS URBANIZACIONES ZAHARA DE ISTÁN Y CERROS DEL LAGO (T.M. ISTÁN)

MEMORIA DESCRIPTIVA

(4)

Í NDICE MEMORIA DESCRIPTIVA ______________________

1. ANTECEDENTES ... 1

2. OBJETO DEL PROYECTO ... 1

3. SITUACIÓN DE LAS OBRAS... 1

4. DESCRIPCIÓN DE LAS OBRAS PROYECTADAS... 1

4.1 ACTUACIONES EN LA RED DE SANEAMIENTO... 2

4.2 ACTUACIONES EN LA DEPURADORA DE ZAHARA DE ISTÁN ... 5

5. SEGURIDAD Y SALUD EN EL TRABAJO ... 7

6. PRESUPUESTOS ... 7

7. PLAZO DE EJECUCIÓN Y GARANTÍA... 8

8. CLASIFICACIÓN DEL CONTRATISTA ... 8

9. REVISIÓN DE PRECIOS ... 8

10. ÍNDICE DE DOCUMENTOS ... 9

11. OBRA COMPLETA ... 10

(5)

Memoria descriptiva Pág. 1

M EMORIA D ESCRIPTIVA

1. ANTECEDENTES

El 8 de agosto de 2002 se suscribe un convenio de colaboración entre la Mancomunidad de Municipios de la Costa del Sol Occidental y el Ayuntamiento de Istán, por el que se delega a ACOSOL S.A. la explotación del servicio municipal de distribución domiciliaria de agua y saneamiento. Esta delegación alcanza tanto al núcleo urbano como a las urbanizaciones situadas en su término.

Conforme a dicho convenio, el Servicio de Alcantarillado de ACOSOL S.A. realizó una inspección detallada, tanto de las redes de alcantarillado en las urbanizaciones Sierra Blanca, Cerros del Lago y Zahara de Istán, como del sistema de depuración de aguas residuales exístete, advirtiéndose en distintos informes la existencia de graves deficiencias en sus redes de alcantarillado y la necesidad de acometer reformas en la EDAR de Zahara de Istán que adapten el sistema a depuración la normativa vigente.

2. OBJETO DEL PROYECTO

Es por tanto objeto del presente proyecto definir, justificar y valorar las obras necesarias para corregir los defectos localizados en la red de alcantarillado de las urbanizaciones Zahara de Istán y Cerros del Lago y las actuaciones necesarias en la estación depuradora de aguas residuales de Zahara de Istán que garanticen la calidad del vertido.

3. SITUACIÓN DE LAS OBRAS

Las obras objeto del presente proyecto se encuentran localizan en viales y zonas verdes de las urbanizaciones de Sierra Blanca, Cerros del Lago y Zahara de Istán, situadas en el termino municipal de Istán. En el plano nº 1 queda reflejada la situación y emplazamiento de las obras.

4. DESCRIPCIÓN DE LAS OBRAS PROYECTADAS

En el presente apartado se describen las actuaciones que, conforme lo indicado en el apartado anterior, se va a realizar en el sistema de saneamiento de estas urbanizaciones.

(6)

4.1 ACTUACIONES EN LA RED DE SANEAMIENTO

En plano correspondiente se han indicado los tramos donde se localizan las principales deficiencias. En algunos tramos es posible realizar una reparación in situ del mismo mediante packers que nos permita, sin necesidad de levantar el pavimento, efectuar la reparación de roturas, sellado de juntas y fisuras en el interior de tuberías. El sistema consiste en introducir en un pozo de registro cercano al defecto a reparar un packer o manga recubierta con fibra de vidrio y una mezcla de resinas epoxis. Para eliminar las raíces que obstruyen las tuberías utilizaremos un robot fresador. Con estas unidades robotizadas de fresado y reparación solucionamos problemas dentro de las redes de saneamiento sin necesidad de realizar obra alguna, evitando con ello molestias y elevados costes.

También existen una serie de tramos que en los que, debido al mal estado del colector, resulta imposible realizar una reparación in situ, por lo que se proyecta reemplazarlos.

A su vez los pozos que presenten problemas de estanqueidad se impermeabilizarán con mortero elástico bicomponente.

Colectores a instalar en la urbanización Sierra Blanca y Cerros del Lago Se proyecta un colector de alcantarillado que recogerá los vertidos de las 10 viviendas de la urbanización Sierra Blanca que conectará con el alcantarillado de Cerros del Lago, aprovechando el vial previsto de conexión entre el sector SAU-TM1 y el UE-CL2, suprimiéndose la actual conducción dañada por un corrimiento de tierras. En esta misma actuación también se sustituirá la red de alcantarillado del sector UE-CL2 en la urbanización Cerros del Lago, a la que conecta, reemplazando el tubo de polipropileno estructurado de doble capa existente por tubos normalizados de 315 mm de diámetro de policloruro de vinilo PVC según norma UNE-EN 1401-1:2009.

En total se instalarán en esta actuación 625,44 mt. de colector de PVC de 315 mm de diámetro, de los que 448,95 mt. corresponden al principal y el resto corresponden a la suma de los tres ramales que conectan al mismo.

Además se prevé la sustitución de un tramo de 40 mt. de tubería de alcantarillado de hormigón, situada en la parte baja de la urbanización, que dado su mal estado no permite su reparación in situ.

Por otra parte, la urbanización presenta problemas en el colector de pluviales situado en la intersección de la Calle 4 con la Calle 5 del sector UE-CL2, levantándose las tapas de los pozos cercanos, lo que genera daños en las propiedades colindantes. Al objeto

(7)

de solucionar este problema se proyecta un tramo de 93,87 mt. de colector de PVC SN4 de 400 mm de diámetro que evacue las aguas de escorrentía al arroyo cercano.

Colectores a instalar en la urbanización de Zahara de Istán

La actuación sobre la red de alcantarillado de Zahara de Istán que se define en el proyecto tiene por objeto desviar hacia la depuradora los caudales que actualmente son recogidos en un pozo de bombeo situado en la parte mas baja de la urbanización, junto al arroyo del Cura y desde el cual se impulsan a la depuradora. Con la actuación proyectada solo será necesario elevar los vertidos de 31 de las 65 viviendas de Zahara de Istán. También se conectará la depuradora al colector que vierte al arroyo Cantillana, resolviendo el problema de la actual conexión a la red de pluviales.

En toda la obra se emplearán tubos normalizados de policloruro de vinilo PVC según norma UNE-EN 1401-1:2009. Los pozos de registro serán estancos, y constituidos por piezas de hormigón armado prefabricado, realizado con cemento IV/35A/MR-SR, con juntas bilabiales de goma en las uniones entre piezas y en la entrada de las conducciones de forma que se garantice su estanqueidad. A su vez se dotará al pozo de pates de polipropileno, cerco y tapa de fundición dúctil con dispositivo de acerrojado y revestimiento de pintura asfáltica. El fondo de los pozos de registro se ejecutará con hormigón formando un caz para la circulación de agua y evitar así el depósito de suciedad. Una vez finalizada la colocación de las distintas piezas prefabricadas se aplicará mortero de impermeabilización al objeto de garantizar una completa estanqueidad.

Se ha adoptado una anchura de zanja tal que permita la adecuada compactación de los rellenos a disponer en la cama de apoyo y en el resto de la zona de tubo, adoptando los siguientes valores:

Diámetro nominal DN (mm) Ancho mínimo de zanja (m)

DN ≤ 250 0,80

250 < DN ≤ 500 OD (diámetro exterior) + 0,60

En el caso de zanja excavada en roca no se permite que ningún punto del fondo de la misma que este comprendido en un ancho de medio diámetro debajo del eje del tubo sobresalga por encima de la rasante teórica.

La cama de asiento está constituida por un material granular fino, ya sea gravillas trituradas o arena sin seleccionar. Este material debe ser no plástico, exento de materias orgánicas y con un tamaño máximo de árido de 25 mm, pudiendo utilizarse arenas gruesas o gravillas con granulometría tal que sea autoestable (condición de filtro y dren).

(8)

El espesor de la capa de asiento varía en función del diámetro del tubo según la siguiente tabla:

Diámetro nominal DN (mm) Espesor cama de asiento (m)

DN ≤ 350 0,10

350 < DN ≤ 450 0,15

Las camas granulares se realizarán en dos fases. En la primera se ejecuta la parte inferior de la cama, con superficie plana, sobre la que se colocan los tubos. En la segunda etapa se realiza el resto de la cama rellenando el tubo hasta alcanzar los 20 cm por encima de la generatriz superior del tubo. En ambas etapas los rellenos se ejecutan por capas compactadas mecánicamente en unos espesores de entre 7 y 10 cm y grados de compactación del 95% del Proctor Normal o bien, el 70% de la densidad relativa si se trata de un material granular no coherente o drenante.

Los materiales a utilizar en el relleno de la zanja proceden, en principio, de la propia excavación, salvo que la composición de los mismos lo desaconseje por su agresividad u otras circunstancias, en cuyo caso se ha previsto el transporte a vertedero, sustituyéndose por material granular, natural o de machaqueo adecuado. El tipo de material a utilizar para el relleno en toda la zanja será un suelo seleccionado con tamaño máximo de árido de 10 cm y compactación en tongadas de 30 cm hasta alcanzar un grado de compactación del 95% del Proctor Normal o el 75% de la densidad relativa si se trata de un material granular no coherente o drenante. En las zonas donde sea previsible el paso habitual de vehículos se compactara al 98% del Proctor Normal y se rematara con la reposición de firme.

El talud adoptado para la excavación de la zanja viene determinado por la propia profundidad de la excavación, por el tipo de terreno y por la terminación superficial de la zanja. En este sentido, dado que se ha proyectado la tubería con recubrimiento mínimo de 1,0 m, las profundidades resultantes son pequeñas, con máximos de unos dos metros, por lo que en general se considera que el talud será subvertical con entibación ligera donde sea necesario.

De todas formas, donde el terreno tiene una consistencia media o blanda (materiales terciarios o rellenos) se han tendido los taludes con vistas a prever problemas de estabilidad. En concreto, los taludes adoptados para la sección de la zanja tipo son los siguientes:

Tipo de terreno atravesado Acabado superficial Talud adoptado

Consistencia dura o roca Cualquiera Vertical

Viales Vertical

Consistencia media

Tierras o zahorras 1H:3V

Viales Vertical

Consistencia blanda

Tierras o zahorras 1H:2V

Rellenos Cualquiera Vertical – entibación

(9)

En los puntos de paso o donde se muestre inestable con los taludes proyectados se ha previsto la ejecución de la zanja mediante entibación puntual lo que permite una mejor ocupación y mayor seguridad frente a posibles deslizamientos.

El conjunto de blindaje con acodalado periférico o central consiste en dos paneles normalizados y dos codales que forman una unidad de blindaje. Estas unidades se montan una encima de la otra fuera de la zanja hasta alcanzar la altura necesaria para proteger la excavación. Una vez excavada la zanja y con anterioridad a la ejecución de la cama de asiento se introduce el conjunto de entibación en la zanja. Este procedimiento es el que se utilizará en suelos cohesivos.

Para suelos no cohesivos, el conjunto de entibación se apoya sobre el terreno a excavar y se va procediendo a la retirada de material bajo el blindaje. Una vez excavado el primer escalón se hinca el blindaje con la propia maquinaria de excavación, siguiendo con este proceso hasta alcanzar la profundidad deseada. Con este sistema se pueden alcanzar profundidades máximas de 6,0 m y anchuras de zanja variables de 1 a 4 mt.

4.2 ACTUACIONES EN LA DEPURADORA DE ZAHARA DE ISTÁN

Actualmente las aguas residuales de las urbanizaciones de Zahara de Istán, Cerros del Lago (UE-CL1, UE-CL2 y UE-CL3) y 10 viviendas de Sierra Blanca que injieren al alcantarillado de Cerros del Lago, vierten a una depuradora compacta de oxidación total modelo URBA-B 300 de RESIDAQUA diseñada para 225 habitantes equivalentes y un caudal medio diario de 45 m³/día situada en la urbanización Zahara de Istán. Como se detalla en el anejo correspondiente, esta depuradora no tiene capacidad suficiente para tratar los 94,9 m³/día que llegan a ella.

También existe en el sector UE-CL2 de la urbanización Cerros del Lago una depuradora de oxidación total modelo SBR-300 de la empresa catalana REMOSA diseñada para 300 habitantes equivalentes con un caudal diario de 60 m³/día. Esta depuradora podrá tratar las aguas fecales de 93 viviendas y de un hotel aun no abierto al público y que según se nos informo desde la Oficina del Catastro del Ayuntamiento de Istán dispondrá de 64 habitaciones, piscina y cafetería. Esta depuradora se sitúa dentro de la parcela del hotel y se prevé su puesta en marcha cuando el hotel abra sus puertas.

No consta que esta depuradora disponga de permiso de vertidos, aunque el Distrito Hidrográfico del Sur marca como requisito ineludible para la obtención del permiso que el vertido no se realice a un cauce que desemboque en el Embalse de la Concepción, por tanto, habría que conducir la salida de la depuradora hacia el arroyo Cantillana, en el que ya vierte la depuradora del sector SAU-TM1 (Sierra Blanca - Country Club) o bien dejar que el vertido prosiga aguas abajo por el sector UE-CL1 y vierta al arroyo del Cantillana, como ocurre ahora mismo.

(10)

Por tanto, se proyecta adaptar la capacidad de la actual depuradora de Zahara de Istán a las demandas arriba expuestas, sin contar con los vertidos del hotel, al disponer este de su propia depuradora, la cual se pondrá en marcha cuando abra sus puertas. La puesta en marcha de la depuradora del Cerros del Lago supondrá un ligero incremento del caudal aportado a la depuradora de Zahara de Istán, el generado por el hotel, aunque por otro lado disminuirá la carga contaminante, al tratarse junto a los del hotel los vertidos de 93 viviendas que dejarán de tratarse en la Depuradora de Zahara de Istán.

En el anejo correspondiente se definen y justifican las actuaciones necesarias para adaptar la depuradora de Zahara de Istán a las necesidades reales y que consta básicamente en:

Una arqueta aliviadero de dimensiones interiores conforme lo indicado en planos realizada de hormigón HA-30/P/20/IIa+Qb y que limitara el caudal entrante al de diseño.

Una arqueta de desbaste de dimensiones interiores conforme lo indicado en planos realizada de hormigón armado HA-30/P/20/IIa+Qb con tapa de dos hojas abatible de acero inoxidable en la que se instalará una reja manual de 30 mm de luz de paso y otra circular automática de 10 mm de luz de paso, con el correspondiente canal de by-pass.

Se incrementa la capacidad de aireación mediante dos eyectores de aireación por el sistema de Venturi modelo AJS 100-180/5C de IDEAL a instalar en el interior del reactor biológico existente.

Un decantador Estático de Poliéster Reforzado con Fibra de Vidrio (P.R.F.V) modelo ROX 600 de REMOSA o similar, dotado de campana tranquilizadora, vertedero Thompson perimetral y bocas de hombre y conductos en PVC para entrada desde reactor biológico, salida a arqueta de toma de muestras y vaciado y de una bomba de recirculación de 1,5 CV modelo DRAINEX 201 TRIF de ESPA o similar que impulsa el fango decantado al reactor biológico. Junto al decantador estático se dispondrá una arqueta de toma de muestras.

Un cuadro de distribución, mando y protección a definir conforme instrucciones de ACOSOL S.A.

Estas dos depuradoras se desmontarán una vez finalicen las obras de construcción del colector para aguas fecales que recogerá todas las urbanizaciones situadas aguas arriba de la presa de La Concepción en la margen izquierda del río Verde hasta su conexión con el Saneamiento Integral de la Costa del Sol.

(11)

5. SEGURIDAD Y SALUD EN EL TRABAJO

El proyecto presenta un Estudio Básico de Seguridad y Salud, dado que en el proyecto de obras redactado y del que este documento forma parte, no se dan ninguno de los supuestos previstos en el apartado 1 del artículo 4 del Real Decreto 1.627/1997, de 24 de octubre, del Ministerio de Presidencia, por el que se establecen las disposiciones mínimas de seguridad y de salud en las obras de construcción.

Este estudio de Seguridad y Salud establece durante la fase de redacción del proyecto y durante la fase de ejecución de las obras, las previsiones respecto a prevención de riesgos laborales y enfermedades profesionales.

Servirá igualmente, para dar las directrices básicas a la empresa constructora en la elaboración del Plan de Seguridad y Salud en el Trabajo, llevando a cabo sus obligaciones en el campo de la prevención de riesgos laborales, facilitándole su desarrollo bajo el control de un Coordinado en materia de Seguridad y Salud dignado por el promotor de acuerdo con el Real Decreto antes mencionado.

6. PRESUPUESTOS

A partir de los Planos y Cuadro de Precios nº 1 se han medido y valorado todas las unidades de obra incluidas en el Proyecto y con ellas se han obtenido los Presupuestos Parciales correspondientes a todos los capítulos en los que se ha subdividido el Presupuesto.

En el Documento nº 4 Presupuesto se incluyen las mediciones, los cuadros de precios de las unidades que intervienen, los Presupuestos Parciales y los Presupuestos Generales de Ejecución Material y Base de Licitación.

Se incluye a continuación un resumen del presupuesto en euros:

(12)

Por tanto:

El Presupuesto de Ejecución Material de las obras asciende a la cantidad de DOSCIENTOS NUEVE MIL NOVECIENTOS CUATRO EUROS CON CINCUENTA Y TRES CÉNTIMOS (209.904,53 €)

El Presupuesto de Base de Licitación (sin IVA) de las obras asciende a la cantidad de DOSCIENTOS CUARENTA Y NUEVE MIL SETECIENTOS OCHENTA Y SEIS EUROS CON TREINTA Y NUEVE CÉNTIMOS (249.786,39 €)

7. PLAZO DE EJECUCIÓN Y GARANTÍA

El presente proyecto tendrá un plazo de ejecución de DOS (2) meses. Las obras y actuaciones en él contenidas tendrán una garantía de un año, contando a partir de la Recepción Provisional de las Obras.

8. CLASIFICACIÓN DEL CONTRATISTA

Según el artículo 54 de la ley 30/2007, de 30 octubre, de Contratos del Sector Publico, es requisito indispensable que el empresario se encuentre debidamente clasificado siempre que las obras superen los 350.000 €. Con el presupuesto base de licitación es superior a esa cantidad, es necesario solicitar una clasificación al contratista

Atendiendo a la legislación vigente y según las características de las obras a ejecutar, para poder aptar a la licitación de las obras incluidas en el presente proyecto, el contratista deberá disponer de la siguiente clasificación:

Tipo ... Obras Hidráulicas Presupuesto base de licitación... 249.786,39 € Plazo de ejecución... 2 meses

Presupuesto de ejecución material... 209.904,53 €/año Número de subgrupos a exigir... 1

Por tanto, la clasificación del contratista será:

Grupo E, Subgrupo 01, Categoría c 9. REVISIÓN DE PRECIOS

No da lugar a revisión de precios, por estimarse un periodo de ejecución inferior a un año.

(13)

10. ÍNDICE DE DOCUMENTOS

♦ DOCUMENTO Nº 1 - MEMORIA Y ANEJOS

1. MEMORIA DESCRIPTIVA 2. ANEJOS A LA MEMORIA

Anejo Nº 1. Actuaciones en la red de saneamiento Anejo Nº 2. Actuaciones en la red de Pluviales

Anejo Nº 3. Actuaciones en la EDAR de Zahara de Istán Anejo Nº 4. Justificación de Precios

Anejo Nº 5. Estudio Básico de Seguridad y Salud

♦ DOCUMENTO Nº 2 - PLANOS

Plano Nº 1 Situación y emplazamiento

Plano Nº 2 Saneamiento – Sectores y nº de viviendas Plano Nº 3 Saneamiento – Estado actual y actuaciones Plano Nº 4 Saneamiento – Sectores A y B – Eje planta

Plano Nº 5 Saneamiento – Sectores A y B – Perfiles longitudinales Plano Nº 6 Saneamiento – Sector D – Eje planta

Plano Nº 7 Pluviales – Planta estado actual, proyectado y perfil longitudinal Plano Nº 8 Depuradora – Esquema tratamiento y detalles arqueta aliviadero,

desbaste y toma de muestras

Plano Nº 9 Depuradora – Detalle reactor biológico y decantador estático Plano Nº 10 Detalles – Acometida EDAR y protección colector superficie Plano Nº 11 Detalles – Saneamiento y pluviales

♦ DOCUMENTO Nº 3 - PLIEGO DE CONDICIONES

♦ DOCUMENTO Nº 4 - PRESUPUESTO CAPITULO I Mediciones

CAPITULO II Cuadros de Precios

• Cuadro de Precios Nº 1

• Cuadro de Precios Nº 2 CAPITULO III Presupuesto

(14)

11. OBRA COMPLETA

Los trabajos que comprenden el presente proyecto, constituyen una Obra Completa según lo previsto en el artículo 125 del vigente Reglamento General de la Ley de Contratos de las Administraciones Públicas, aprobado por Real Decreto 1.098/2001 de 12 de octubre, y por tanto comprenden todos y cada uno de los elementos que son precisos para su utilización.

Una vez finalizadas las obras, estas son susceptibles de ser entregadas para su uso, en el sentido permitido o exigido respectivamente, por el articulo 74 de la Ley 30/2007 de 30 de octubre de Contratos de Sector Público.

Marbella, agosto de 2010 MANCOMUNIDAD DE MUNICIPIOS DE LA COSTA DEL SOL OCCIDENTAL

ACOSOL, S.A.

Vº Bº

EL DIRECTOR TÉCNICO DE PRODUCCIÓN

Enrique Miranda Páez

EL INGENIERO DE CAMINOS, CANALES Y PUERTOS AUTOR DEL PROYECTO

Francisco Marzo Álvarez

Colegiado nº 16.058

(15)

ANEJO Nº 1

-Actuaciones en la red de Saneamiento-

PROYECTO: ADECUACIÓN DE LA RED DE SANEAMIENTO Y E.D.A.R. DE LAS

URANIZACIONES ZAHARA DE ISTÁN Y CERROS DEL LAGO (T.M. ISTÁN)

(16)

Í NDICE ANEJO Nº 1 _________________________________

1. DESCRIPCIÓN DE LA SITUACIÓN ACTUAL ... 1

2. DESCRIPCIÓN DE LAS ACTUACIONES PROYECTADAS... 4

3. PARÁMETROS DE DISEÑO... 5

4. CÁLCULO DEL CAUDAL VERTIDO POR VIVIENDAS ... 7

5. CÁLCULO DE LAS ACTUACIONES EN CERROS DEL LAGO ... 8

5.1 DESCRIPCIÓN DE LA RED DE SANEAMIENTO ... 8

5.2 DESCRIPCIÓN DE LOS MATERIALES EMPLEADOS ... 8

5.3 DESCRIPCIÓN DE LOS TERRENOS... 9

5.4 FORMULACIÓN ... 9

5.5 COMBINACIONES... 9

5.6 RESULTADOS ... 10

5.6.1 LISTADO DE NUDOS... 10

5.6.2 LISTADO DE TRAMOS ... 11

5.7 ENVOLVENTE ... 12

5.8 MEDICIÓN ... 13

5.9 MEDICIÓN EXCAVACIÓN ... 14

6. CÁLCULO DE LAS ACTUACIONES EN ZAHARA DE ISTÁN... 15

6.1 DESCRIPCIÓN DE LA RED DE SANEAMIENTO ... 15

6.2 DESCRIPCIÓN DE LOS MATERIALES EMPLEADOS ... 15

6.3 DESCRIPCIÓN DE TERRENOS ... 16

6.4 FORMULACIÓN ... 16

6.5 COMBINACIONES... 16

6.6 RESULTADOS ... 17

6.6.1 LISTADO DE NUDOS... 17

6.6.2 LISTADO DE TRAMOS ... 17

6.7 ENVOLVENTE ... 17

(17)

ANEJO Nº 1 – Actuaciones en la red de Saneamiento Pág. 1

ANEJO Nº 1

ACTUACIONES EN LA RED DE SANEAMIENTO

1. DESCRIPCIÓN DE LA SITUACIÓN ACTUAL

La red de alcantarillado a estudiar se ajusta al esquema abajo expuesto:

Sector SAU-TM1 Sierra Blanca & Country Club

10 viviendas

Conducciones: Muy deficientes

Sector: UE-CL2 Cerros del Lago Promotor: Grupo Jale

87 viviendas y hotel de 64 habitaciones Conducciones: Muy deficientes

Depuradora: 300 hab. equiv.

Sectores: UE-CL1 y UE_CL3 Cerros del Lago

79 viviendas Conducciones: deficientes

Sin depuradora

Sector UE-BL2 Zahara de Istán

65 viviendas

Conducciones: Deficiencias puntuales Depuradora: 225 hab.equiv.

Vertido al Arroyo Cantillana A

B

C

D

E

(18)

Abajo se describe la red de cada uno de los sectores y se exponen las incidencias más destacables detectadas tras la inspección la misma:

A) Sector SAU, Sierra Blanca y Country Club

Las aguas fecales de 10 viviendas del sector SAU-TM1 situadas en el denominado vial B de dicha urbanización injieren, tras superar un talud de más de 20 mt. de desnivel, en el sector UE-CL2 mediante un colector formado por tubos de 315 mm de diámetro de polipropileno estructurado de doble capa.

Actualmente un corrimiento de tierras en dicho talud ha producido roturas en el colector y varios pozos han quedado sepultados por el material desprendido.

B) Sector UE-CL2, Cerros y Balcones del Lago

El tubo más usado en la red de este sector es de polipropileno estructurado de doble capa, interior lisa y exterior corrugada de color negro, de diámetro 315 mm, aunque también existe algunos tramos con tubo corrugado de color teja y PVC.

El Servicio de Alcantarillado de ACOSOL S.A. ha realizado una inspección con cámara robotizada de las conducciones de aguas fecales en el sector, concluyéndose en su informe que la tubería presenta gravísimas deficiencias a lo largo de todo su trazado, detectándose mas de 100 incidencias a lo largo de los 400 mt. que aproximadamente tiene la red de fecales del sector. El informe concluye que la conducción esta inservible y que se debe proceder a su sustitución.

En este sector existe una depuradora de oxidación total modelo SBR-300 de la empresa catalana REMOSA diseñada para 300 habitantes equivalentes con un caudal diario de 60 m³/día.

Esta depuradora podrá tratar las aguas fecales de 93 viviendas y del un hotel aún no abierto al público y que según se nos informó desde el oficina del Catastro del Ayuntamiento de Istán dispondrá de 64 habitaciones, piscina y cafetería. Esta depuradora se sitúa dentro de la parcela del hotel y se prevé su puesta en marcha cuando el hotel abra sus puertas.

No consta que esta depuradora disponga de permiso de vertidos, aunque el Distrito Hidrográfico del Sur marca como requisito ineludible para la obtención del permiso que el vertido no se realice a un cauce que desemboque en el Embalse de la Concepción, por tanto, habría que conducir la salida de la depuradora hacia el arroyo Cantillana, en el que ya vierte la depuradora del sector SAU-TM1 (Sierra Blanca - Country Club) o bien dejar que el vertido prosiga aguas abajo por el sector UE-CL1 y vierta al arroyo del Cantillana, como ocurre ahora mismo.

(19)

C) Sectores UE-CL1 y UE-CL3, Cerros y Balcones del Lago

La red de alcantarillado de estos dos sectores recoge las aguas fecales de las 79 viviendas existentes en el mismo, más el caudal proveniente desde los sectores descritos en los puntos A y B. No existe depuradora en este tramo, llegando todo el caudal recogido aguas arriba hasta la Urbanización de Zahara de Istán, donde si existe depuradora.

En estos sectores existen tres ramales formados por tubos de hormigón de 300 mm de diámetro que conforme a la inspección realizada por el Servicio de Alcantarillado de ACOSOL S.A. presentan algunos problemas de rotura, estanqueidad y de raíces.

D)Sector UE-BL2, Zahara de Istán

En relación a las conducciones hay que distinguir entre las propias de la urbanización, realizadas con tubo de PVC liso compacto de 315 mm de diámetro, color teja y las que trasportan las aguas recogidas de cada uno de los sectores descritos anteriormente realizadas con tubo de hormigón y que finalmente injiere en la red de la urbanización.

Respecto a las primeras, aunque no se ha podido inspeccionar con cámara la totalidad de la tubería, al no poder acceder a algunos tramos, se han encontrado 7 juntas abiertas y 5 roturas. Respecto a las segundas se han encontrado roturas y problemas de estanqueidad en algunas juntas.

Existen en la urbanización de Zahara de Istán 2 bombeos de aguas residuales.

Actualmente uno de ellos no están en servicio, el situado en el vial 5, al no estar dado de alta en la compañía suministradora eléctrica. El segundo bombeo tiene la misión de elevar todas las aguas fecales a una depuradora, y actualmente tiene corriente eléctrica, aunque tampoco esta dado de alta en la compañía suministradora eléctrica.

El pozo de entrada al bombeo dispone de un aliviadero que vertía en el arroyo del Cura. Recientemente el Servicio de Alcantarillado ha realizado de forma provisional una conexión desde este aliviadero hasta el colector que vierte al arroyo Cantillana y que desemboca en río Verde, aguas debajo de la presa. La situación de este bombeo dificulta las labores de mantenimiento al encontrarse a unos 80 mt. del punto mas cercano en el que podría llegar un camión con equipo de succión y con un desnivel entorno a los 10 mt.

De este bombeo se impulsa el agua hasta una depuradora compacta de oxidación total modelo URBA-B 300 de RESIDAQUA diseñada para 300 habitantes equivalentes y un caudal medio diario de 45 m³/día. Por tanto, es una instalación capaz de dar servicio a las 65 viviendas de Zahara de Istán, pero no valida para depurar las aguas residuales que proceden de los sectores superiores.

(20)

La salida de la depuradora injiere en la red de pluviales de la urbanización, que vierte al arroyo del cura. Esto supone dos problemas de olores a través de sumideros y rejillas de la urbanización, además de no cumplir con las condiciones de vertido marcadas por el organismo de cuenca correspondiente.

Durante el verano de 2007 se procedieron a tomar muestras puntuales del agua de salida, cuyos análisis indicaban que no se cumplían los parámetros exigidos en DBO5 y SS. Actualmente la depuradora esta parada al cortarle Endesa el suministro eléctrico.

2. DESCRIPCIÓN DE LAS ACTUACIONES PROYECTADAS

En el presente apartado se describen las actuaciones que, conforme lo indicado en el apartado anterior, se van a realizar sobre el alcantarillado de estas dos urbanizaciones.

A) Sector SAU, Sierra Blanca y Country Club

La actuación que se define en el presente anejo tiene por objetivo recoger los vertidos de las 10 viviendas de la Urbanización Sierra Blanca cuyo colector se ha visto afectado por un corrimiento de tierras y conectarlos al alcantarillado de Cerros del Lago con un nuevo trazado, aprovechando el vial previsto de conexión entre el sector SAU-TM1 y el UE-CL2, suprimiéndose la actual conducción.

B) Sector UE-CL2, Cerros y Balcones del Lago

En el presente proyecto se contempla sustituir la red de alcantarillado de este sector, reemplazando el tubo de polipropileno estructurado de doble capa por tubos normalizados de 315 mm de diámetro de policloruro de vinilo PVC según norma UNE- EN 1401-1:2009.

Por tanto la red de saneamiento que se calcula deberá recoger los siguientes vertidos:

10 viviendas de Sierra Blanca

87 viviendas del sector UE-CL2

Un hotel de 65 habitaciones situado en el sector UE-CL2 C) Sectores UE-CL1 y UE-CL3, Cerros y Balcones del Lago

En el plano en planta correspondiente se han indicado los puntos donde se localizan las principales deficiencias. Para su reparación se utilizará packers que nos permite, sin necesidad de levantar el pavimento, efectuar la reparación de roturas, sellado de juntas y fisuras en el interior de tuberías. El sistema consiste en introducir en un pozo de registro cercano al defecto a reparar un packer o manga recubierta con fibra de vidrio y una mezcla de resinas epoxis. Para eliminar las raíces que obstruyen las

(21)

tuberías utilizaremos un robot fresador. A su vez los pozos que presenten problemas de estanqueidad se impermeabilizarán con mortero elástico bicomponente.

Con estas unidades robotizadas de fresado y reparación solucionamos problemas dentro de las redes de saneamiento sin necesidad de realizar obra alguna, evitando con ello molestias y elevados costes.

En la parte baja de la urbanización se prevé la sustitución de un tramo de 40 mt. de tubería de hormigón, ya que dado su mal estado no permite su reparación in situ.

D) Sector UE-BL2, Zahara de Istán

La actuación sobre la red de alcantarillado de Zahara de Istán que se define en el proyecto tiene por objeto desviar hacia la depuradora los caudales que actualmente son recogidos en un pozo de bombeo situado en la parte mas baja de la urbanización, junto al arroyo del Cura y desde el cual se impulsan a la depuradora. Con la actuación proyectada solo será necesario elevar los vertidos de 31 de las 65 viviendas de Zahara de Istán. También se conectará la depuradora al colector que vierte al arroyo Cantillana, resolviendo el problema de la actual conexión a la red de pluviales.

En este sector se han localizado 7 juntas defectuosas y 6 roturas a reparar, para lo que se utilizarán unidades robotizadas de fresado y reparación con las que solucionaremos estos problemas sin necesidad de realizar obra alguna, evitando con ello molestias y elevados costes.

También se adaptará la capacidad de la depuradora a las demandas reales, sin contar con los vertidos del hotel, al disponer este de su propia depuradora, lo que supondrá, una vez que esta se ponga en marcha, un ligero incremento del caudal aportado, aunque no de la carga contaminante. En el anejo correspondiente se definen y justifican las actuaciones necesarias para adaptar la depuradora existente a las necesidades reales.

Estas depuradoras se desmontarán una vez finalicen las obras de construcción del colector para aguas fecales que recogerá todas las urbanizaciones situadas aguas arriba de la Presa de La Concepción en la margen izquierda del río Verde hasta su conexión con el Saneamiento Integral de la Costa del Sol.

3. PARÁMETROS DE DISEÑO

Velocidad mínima

Según el libro "Saneamiento y alcantarillado", de Aurelio Hernández Muñoz (pág. 115) la velocidad mínima en redes unitarias es 0,6 m/s (velocidad de arrastre de arenas) y en redes separativas debe ser 0,3 m/s en red de negras (arrastre de S.S.) y 0,6 m/s en

(22)

red de pluviales (arrastre de arenas). Estas velocidades deben cumplirse cuando la altura de llenado supere 1/5 del diámetro del tubo.

En el libro "Cálculo de caudales en las redes de saneamiento", de Fernando Catalá Moreno (págs. 52-53) se indica un requerimiento de autolimpieza algo más complicado. No obstante, dice Fernando Catalá, que en colectores de aguas pluviales, así como en redes unitarias, en la práctica estas condiciones de autolimpieza se cumplen si la velocidad correspondiente a un caudal igual al caudal a sección llena es igual o mayor a 1,0 m/s para secciones circulares e igual o mayor a 0,9 m/s para ovoides. En cambio, en colectores de fecales (redes separativas), se deben cumplir las siguientes condiciones:

a) La velocidad de circulación correspondiente a un caudal igual al caudal a sección llena deberá ser igual o mayor a 0,5 m/s.

b) La velocidad de circulación para una altura de llenado de 1/5 del diámetro debe ser igual o mayor a 0,30 m/s.

c) El caudal medio actual debe garantizar una altura de llenado igual o mayor a 1/5 del diámetro.

Según el "Pliego general de condiciones para la redacción y tramitación de los proyectos de urbanización en el Término Municipal de Madrid" del Ayuntamiento de Madrid, la velocidad mínima en colectores debe ser mayor o igual a 1 m/s, aunque esta exigencia en la práctica se puede reducir en caso de colectores de grandes diámetros.

Finalmente, el "Manual de saneamiento URALITA", de Aurelio Hernández Muñoz y Aurelio Hernández Lehmann, propone un valor mínimo de 0,2 m/s a caudal mínimo, salvo en el caso de vertidos intermitentes, y 0,5 m/s a caudal medio.

Todos estos criterios son válidos, y servirán para justificar aquél adoptado por el proyectista.

Velocidad máxima

Según el libro "Cálculo de caudales en las redes de saneamiento", de Fernando Catalá Moreno (pág. 52), no es conveniente que la velocidad máxima de circulación sobrepase los 4 m/s, y no debe ser superior en ningún caso a 5 m/s. Este criterio se mantendrá en todo el proyecto, salvo casos concretos en que se indique lo contrario.

En otros libros, como "Saneamiento y alcantarillado", de Aurelio Hernández Muñoz o

"Manual de saneamiento URALITA", de Aurelio Hernández Muñoz y Aurelio Hernández Lehmann, se pueden encontrar otros criterios para determinar la velocidad máxima admisible, pero son criterios sensiblemente semejantes a los descritos en el libro de Fernando Catalá anteriormente mencionado.

(23)

Pendiente mínima

Aunque la pendiente mínima debe venir dada principalmente por el cumplimiento de la velocidad mínima, se puede dar como orientativo el valor mínimo del 0,5%, aunque puede verse reducido en caso de grandes colectores. En cualquier caso, es recomendable no bajar del 1,0%.

Pendiente máxima

Igualmente, este valor vendrá obligado por el ajuste a una velocidad máxima o por criterio de paralelismo a la calzada (minimización del movimiento de tierras, como se ha visto anteriormente), pero puede considerarse preferible -como regla general- no sobrepasar valores de pendiente del 8%, salvo casos justificados.

Porcentaje de llenado máximo del conducto

Según el libro "Saneamiento y alcantarillado", de Aurelio Hernández Muñoz (pág. 113), es recomendable que al menos un 15-20% de la altura del conducto quede libre para permitir la circulación del aire, para permitir así la aireación del agua y mantener unas condiciones aerobias. Habitualmente se adopta un grado de llenado máximo del 80%.

4. CÁLCULO DEL CAUDAL VERTIDO POR VIVIENDAS

Numero de habitantes por vivienda

La Consejería de Vivienda ha modificado el coeficiente de habitabilidad y lo ha fijado en 2,4 habitantes por vivienda, una medida adoptada para modular los crecimientos de población de los municipios y establecer el número de viviendas que se ajustan al Plan de Ordenación del Territorio de Andalucía (POTA).

Vertido diario por habitante

En el cálculo de redes de saneamiento urbano, se suele estimar un consumo por habitante y día que varía según el número de habitantes del núcleo urbano. Abajo se indica los:

Lugar de consumo Vertido diario Viviendas en ciudad pequeña 200 l/habitante Viviendas en ciudad mediana 250 l/habitante Viviendas en gran ciudad 300 l/habitante Viviendas en población rural 150 l/habitante Viviendas en población rural aislada 500 l/habitante

(24)

En el caso que nos trata adoptaremos una dotación de 200 l/hab/dia Coeficiente punta

Adicionalmente, hay que tener en cuenta un periodo de acumulación de 10 horas, que afecta a la dotación por habitante y día en forma de coeficiente multiplicador que se calcula como:

24 h(1 día)/10 h(tiempo de acumulación) = 2,4

También hacer notar que es habitual el uso de un coeficiente de punta que contemple el incremento de consumo en días festivos. Se suele tomar un valor para este coeficiente igual a 1,25.

Por tanto el coeficiente de punta total será:

Kp = 2,4 x 1,25 = 3 Caudal vertido por vivienda

=

× ×

= 3

400 . 86

2,4

q 200 0,0167 l/s/vivienda

5. CÁLCULO DE LAS ACTUACIONES EN CERROS DEL LAGO

5.1 DESCRIPCIÓN DE LA RED DE SANEAMIENTO

- Título: Reparación Alcantarillado Urb. Cerros del Lago

La velocidad de la instalación deberá quedar por encima del mínimo establecido, para evitar sedimentación, incrustaciones y estancamiento, y por debajo del máximo, para que no se produzca erosión.

5.2 DESCRIPCIÓN DE LOS MATERIALES EMPLEADOS

Los materiales utilizados para esta instalación son:

1A 2000 TUBO PVC - Coeficiente de Manning: 0.00900 Descripción Geometría Dimensión Diámetros

mm

DN315 Circular Diámetro 284.0

(25)

El diámetro a utilizar se calculará de forma que la velocidad en la conducción no exceda la velocidad máxima y supere la velocidad mínima establecidas para el cálculo.

5.3 DESCRIPCIÓN DE LOS TERRENOS

Las características de los terrenos a excavar se detallan a continuación.

Descripción Lecho cm

Relleno cm

Ancho mínimo cm

Distancia lateral cm

Talud

Terrenos cohesivos 10 20 80 30 1/5

5.4 FORMULACIÓN

Para el cálculo de conducciones de saneamiento, se emplea la fórmula de Manning - Strickler.

A·Rh^(2/3)·So^(½) Q = —————————————————

n

Rh^(2/3)·So^(½) v = ———————————————

n

donde:

Q es el caudal en m³/s

v es la velocidad del fluido en m/s

A es la sección de la lámina de fluido (m²).

Rh es el radio hidráulico de la lámina de fluido (m).

So es la pendiente de la solera del canal (desnivel por longitud de conducción).

n es el coeficiente de Manning.

5.5 COMBINACIONES

A continuación se detallan las hipótesis utilizadas en los aportes, y las combinaciones que se han realizado ponderando los valores consignados para cada hipótesis.

Combinación Hipótesis Fecales Fecales 1.00

(26)

5.6 RESULTADOS

5.6.1 LISTADO DE NUDOS

Combinación: Fecales

Nudo Cota m

Prof. Pozo m

Caudal sim.

l/s

Coment.

P29 244.61 1.94 0.13

PS2 235.23 1.54 0.00

PS3 237.05 2.57 0.00

PS4 238.92 1.30 0.00

PS5 240.12 1.58 0.20

PS6 242.00 1.35 0.00

PS7 243.29 1.45 0.00

PS8 244.34 1.58 0.00

PS9 246.59 1.45 0.00

PS10 251.72 1.30 0.00 PS11 254.41 2.81 0.00 PS12 257.31 2.95 0.00 PS13 267.73 1.32 0.00 PS14 269.78 2.91 0.00 PS15 269.78 2.82 0.00 PS16 269.43 2.36 0.00 PS17 268.43 1.23 0.00 PS18 268.00 0.68 0.00 PS19 267.87 0.51 0.00 PS20 267.88 0.51 0.00 PS21 267.91 0.51 0.00 PS22 267.95 0.50 0.00 PS23 267.98 0.50 0.00 PS24 268.02 0.50 0.00 PS25 268.16 0.50 0.00 PS26 268.20 0.49 0.25 PS27 241.39 1.65 0.30 PS28 243.90 1.92 0.20 PS30 247.86 1.63 0.30 PS31 250.00 1.30 0.30 PS32 237.99 1.64 0.00 PS33 237.96 0.93 0.73

SM1 233.60 1.30 2.42

(27)

5.6.2 LISTADO DE TRAMOS

Valores negativos en caudal o velocidad indican que el sentido de circulación es de nudo final a nudo de inicio.

Combinación: Fecales

Inicio Final Longitud m

Diámetros mm

Pendiente

%

Caudal l/s

Calado mm

Velocidad m/s

Coment.

P29 PS28 12.71 DN315 5.43 0.13 4.84 0.56 PS2 PS3 24.37 DN315 3.24 -2.42 21.07 -1.14 PS2 SM1 19.66 DN315 7.07 2.42 17.54 1.49 Vel.máx.

PS3 PS4 20.85 DN315 8.97 -1.69 14.01 -1.45 PS3 PS32 26.47 DN315 2.31 -0.73 13.01 -0.70 PS4 PS5 13.07 DN315 7.04 -1.69 14.83 -1.34 PS5 PS6 33.29 DN315 6.34 -0.85 11.04 -1.05 PS5 PS27 19.78 DN315 6.07 -0.63 9.72 -0.94 PS6 PS7 15.27 DN315 7.79 -0.85 10.52 -1.12 PS7 PS8 11.81 DN315 7.79 -0.85 10.52 -1.12 PS8 PS9 15.70 DN315 15.16 -0.85 9.01 -1.42 PS9 PS10 32.61 DN315 16.19 -0.25 5.02 -1.00 PS9 PS30 21.75 DN315 5.01 -0.60 9.91 -0.87 PS10 PS11 4.78 DN315 18.42 -0.25 4.88 -1.04 PS11 PS12 5.15 DN315 18.44 -0.25 4.87 -1.04 PS12 PS13 71.24 DN315 14.63 -0.25 5.14 -0.96 PS13 PS14 19.42 DN315 2.37 -0.25 7.85 -0.51 PS14 PS15 19.24 DN315 0.50 -0.25 11.28 -0.30 PS15 PS16 20.64 DN315 0.50 -0.25 11.28 -0.30 PS16 PS17 27.42 DN315 0.50 -0.25 11.28 -0.30 PS17 PS18 22.81 DN315 0.53 -0.25 11.15 -0.30 PS18 PS19 7.18 DN315 0.56 -0.25 11.00 -0.31 PS19 PS20 1.14 DN315 0.50 -0.25 11.28 -0.30 PS20 PS21 5.27 DN315 0.50 -0.25 11.28 -0.30 PS21 PS22 9.08 DN315 0.55 -0.25 11.03 -0.31 PS22 PS23 5.16 DN315 0.50 -0.25 11.28 -0.30 PS23 PS24 8.07 DN315 0.50 -0.25 11.30 -0.30 Vel.mín.

PS24 PS25 27.90 DN315 0.50 -0.25 11.28 -0.30 PS25 PS26 8.68 DN315 0.50 -0.25 11.28 -0.30 PS27 PS28 41.67 DN315 5.38 -0.33 7.42 -0.74 PS30 PS31 24.70 DN315 10.00 -0.30 6.11 -0.89 PS32 PS33 29.43 DN315 2.31 -0.73 13.00 -0.70

(28)

5.7 ENVOLVENTE

Envolvente de máximos Inicio Final Longitud

m

Diámetros mm

Pendiente

%

Caudal l/s

Calado mm

Velocidad m/s P29 PS28 12.71 DN315 5.43 0.13 4.84 0.56 PS2 PS3 24.37 DN315 3.24 2.42 21.07 1.14 PS2 SM1 19.66 DN315 7.07 2.42 17.54 1.49 PS3 PS4 20.85 DN315 8.97 1.69 14.01 1.45 PS3 PS32 26.47 DN315 2.31 0.73 13.01 0.70 PS4 PS5 13.07 DN315 7.04 1.69 14.83 1.34 PS5 PS6 33.29 DN315 6.34 0.85 11.04 1.05 PS5 PS27 19.78 DN315 6.07 0.63 9.72 0.94 PS6 PS7 15.27 DN315 7.79 0.85 10.52 1.12 PS7 PS8 11.81 DN315 7.79 0.85 10.52 1.12 PS8 PS9 15.70 DN315 15.16 0.85 9.01 1.42 PS9 PS10 32.61 DN315 16.19 0.25 5.02 1.00 PS9 PS30 21.75 DN315 5.01 0.60 9.91 0.87 PS10 PS11 4.78 DN315 18.42 0.25 4.88 1.04 PS11 PS12 5.15 DN315 18.44 0.25 4.87 1.04 PS12 PS13 71.24 DN315 14.63 0.25 5.14 0.96 PS13 PS14 19.42 DN315 2.37 0.25 7.85 0.51 PS14 PS15 19.24 DN315 0.50 0.25 11.28 0.30 PS15 PS16 20.64 DN315 0.50 0.25 11.28 0.30 PS16 PS17 27.42 DN315 0.50 0.25 11.28 0.30 PS17 PS18 22.81 DN315 0.53 0.25 11.15 0.30 PS18 PS19 7.18 DN315 0.56 0.25 11.00 0.31 PS19 PS20 1.14 DN315 0.50 0.25 11.28 0.30 PS20 PS21 5.27 DN315 0.50 0.25 11.28 0.30 PS21 PS22 9.08 DN315 0.55 0.25 11.03 0.31 PS22 PS23 5.16 DN315 0.50 0.25 11.28 0.30 PS23 PS24 8.07 DN315 0.50 0.25 11.30 0.30 PS24 PS25 27.90 DN315 0.50 0.25 11.28 0.30 PS25 PS26 8.68 DN315 0.50 0.25 11.28 0.30 PS27 PS28 41.67 DN315 5.38 0.33 7.42 0.74 PS30 PS31 24.70 DN315 10.00 0.30 6.11 0.89 PS32 PS33 29.43 DN315 2.31 0.73 13.00 0.70

(29)

Se indican los mínimos de los valores absolutos.

Envolvente de mínimos Inicio Final Longitud

m

Diámetros mm

Pendiente

%

Caudal l/s

Calado mm

Velocidad m/s P29 PS28 12.71 DN315 5.43 0.13 4.84 0.56 PS2 PS3 24.37 DN315 3.24 2.42 21.07 1.14 PS2 SM1 19.66 DN315 7.07 2.42 17.54 1.49 PS3 PS4 20.85 DN315 8.97 1.69 14.01 1.45 PS3 PS32 26.47 DN315 2.31 0.73 13.01 0.70 PS4 PS5 13.07 DN315 7.04 1.69 14.83 1.34 PS5 PS6 33.29 DN315 6.34 0.85 11.04 1.05 PS5 PS27 19.78 DN315 6.07 0.63 9.72 0.94 PS6 PS7 15.27 DN315 7.79 0.85 10.52 1.12 PS7 PS8 11.81 DN315 7.79 0.85 10.52 1.12 PS8 PS9 15.70 DN315 15.16 0.85 9.01 1.42 PS9 PS10 32.61 DN315 16.19 0.25 5.02 1.00 PS9 PS30 21.75 DN315 5.01 0.60 9.91 0.87 PS10 PS11 4.78 DN315 18.42 0.25 4.88 1.04 PS11 PS12 5.15 DN315 18.44 0.25 4.87 1.04 PS12 PS13 71.24 DN315 14.63 0.25 5.14 0.96 PS13 PS14 19.42 DN315 2.37 0.25 7.85 0.51 PS14 PS15 19.24 DN315 0.50 0.25 11.28 0.30 PS15 PS16 20.64 DN315 0.50 0.25 11.28 0.30 PS16 PS17 27.42 DN315 0.50 0.25 11.28 0.30 PS17 PS18 22.81 DN315 0.53 0.25 11.15 0.30 PS18 PS19 7.18 DN315 0.56 0.25 11.00 0.31 PS19 PS20 1.14 DN315 0.50 0.25 11.28 0.30 PS20 PS21 5.27 DN315 0.50 0.25 11.28 0.30 PS21 PS22 9.08 DN315 0.55 0.25 11.03 0.31 PS22 PS23 5.16 DN315 0.50 0.25 11.28 0.30 PS23 PS24 8.07 DN315 0.50 0.25 11.30 0.30 PS24 PS25 27.90 DN315 0.50 0.25 11.28 0.30 PS25 PS26 8.68 DN315 0.50 0.25 11.28 0.30 PS27 PS28 41.67 DN315 5.38 0.33 7.42 0.74 PS30 PS31 24.70 DN315 10.00 0.30 6.11 0.89 PS32 PS33 29.43 DN315 2.31 0.73 13.00 0.70

5.8 MEDICIÓN

A continuación se detallan las longitudes totales de los materiales utilizados en la instalación.

1A 2000 TUBO PVC Descripción Longitud

m DN315 626.33
