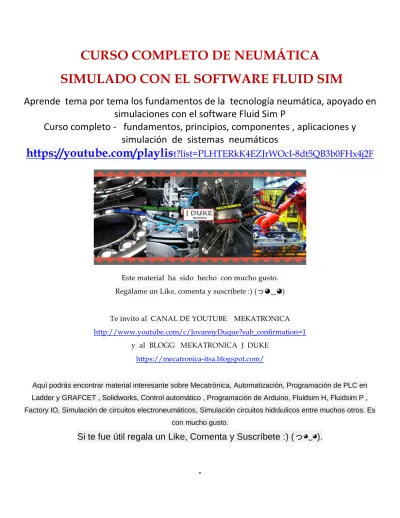

CURSO COMPLETO DE NEUMÁTICA SIMULADO CON EL SOFTWARE FLUID SIM
Aprende tema por tema los fundamentos de la tecnología neumática, apoyado en simulaciones con el software Fluid Sim P
Curso completo - fundamentos, principios, componentes , aplicaciones y simulación de sistemas neumáticos
https://youtube.com/playlis t?list=PLHTERkK4EZJrWOcI-8dt5QB3b0FHx4j2F
Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
.
MOTORES NEUMÁTICOS
Los equipos que transforman energía neumática en movimientos giratorios mecánicos (que pueden ser continuos) se llaman motores neumáticos. El motor sin limitación del ángulo de giro es uno de los elementos de trabajo más utilizados en sistemas neumáticos. Los motores neumáticos son clasificados en función de su diseño:
Motores de émbolo
Motores de aletas
Motores de engranajes
Turbinas
2.26.1 Motores de émbolos
Este tipo de motores se clasifica en motores radiales y axiales. El movimiento del émbolo tiene como consecuencia que el aire a presión actúa sobre una biela, la que a su vez actúa sobre el cigüeñal. Para que el motor trabaje de modo homogéneo es necesario que conste de varios cilindros. La potencia de los motores depende de la presión de entrada, de la cantidad de cilindros, de la superficie de los émbolos y de la velocidad de éstos.
Los motores axiales funcionan de modo parecido a los motores radiales de émbolos. 5 cilindros de disposición axial se encargan de transformar la fuerza en un movimiento giratorio a través de un disco. Dos émbolos reciben simultáneamente presión con el fin de conseguir un par de giro equilibrado para que el motor trabaje
homogéneamente.
Estos motores neumáticos pueden girar en ambos sentidos. El régimen de revoluciones máximo es de aproximadamente 5000 rev/min, siendo el campo de potencia de 1,5 hasta 19 kW (de 2 hasta 25 CV) a presión normal.
2.26.2 Motores de aletas
Los motores neumáticos suelen ser fabricados en la versión de motores rotativos con aletas, porque pesan poco y su diseño es sencillo.
En una cámara cilíndrica se encuentra un rotor excéntrico. Dicho rotor está provisto de ranuras. Las aletas son guiadas por las ranuras y presionadas hacia la camisa del cilindro por efecto de la fuerza centrífuga. De este modo, las cámaras quedan separadas herméticamente. El régimen de revoluciones del oscila entre 3000 y 8500 rev/min. Estos motores también pueden ser de giro la derecha o hacia la izquierda y su potencia es regulable entre 0,1 hasta 17 kW (0,1 hasta 24 CV).
Simbología de los motores neumáticos
