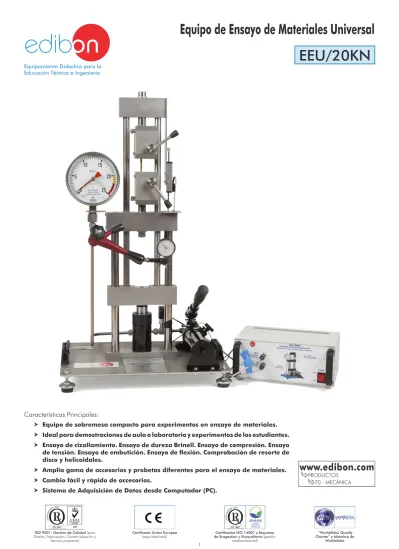

Equipo de Ensayo de Materiales Universal
EEU/20KN
Características Principales:
h Eq uipo de sobremesa compacto para experimentos en ensayo de materiales.
h Ideal para demostraciones de aula o laboratorio y experimentos de los estudiantes.
h Ensayo de cizallamiento. Ensayo de dureza Brinell. Ensayo de compresión. Ensayo de tensión. Ensayo de embutición. Ensayo de flexión. Comprobación de resorte de disco y helicoidales.
h Amplia gama de accesorios y probetas diferentes para el ensayo de materiales.
h Cambio fácil y rápido de accesorios.
El Equipo de Ensayo de Materiales Universal, "EEU/20KN", desarrollado por EDIBON consiste en un equipo universal de mesa para enseñanza. Se distingue por su construcción rígida, control exacto y sistema hidráulico preciso para aplicación de cargas de hasta 20 kN, lo que permite demostrar fenómenos indetectables con cargas menores.
Permite la realización de ensayos de los principios fundamentales de la comprobación de materiales:
Ensayo de cizallamiento. Ensayo de dureza Brinell. Ensayo de compresión. Ensayo de tensión. Ensayo de embutición. Ensayo de flexión.
Comprobación de resorte de disco y helicoidales.
Se pueden alcanzar fuerzas de hasta 20 kN con un esfuerzo muy pequeño.
Las medidas pueden obtenerse manualmente, a través de un indicador de elongación y un dinamómetro, o a través del sistema de adquisición de datos del computador (PC), proporcionando una captura de datos precisa en tiempo real, monitorización y visualización de los datos y cálculo y representación de resultados en el computador (PC).
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
Con el ensayo de los materiales deben determinarse los valores de resistencia, verificarse las propiedades y establecerse el comportamiento de aquellos materiales bajo la acción de las influencias externas.
En los ensayos físicos se determinan generalmente la forma y dimensiones de los cuerpos, su peso específico y densidad, contenido de humedad, etc., y en los mecánicos la resistencia, elasticidad y plasticidad, ductilidad, tenacidad y fragilidad, etc.
DIAGRAMA DEL PROCESO Y DISPOSICIÓN DE LOS ELEMENTOS DEL EQUIPO
Detalle del EEU/20KNDETALLE DEL EQUIPO COMPLETO
EEU/20KN-1. Accesorios y Probetas para Ensayos de
Cizallamiento
EEU/20KN-2. Accesorios y Probetas para Ensayos de
Dureza Brinell
EEU/20KN-3. Accesorios y Probetas para Ensayos de
Compresión
EEU/20KN-4. Accesorios y Probetas para Ensayos de
Tracción
EEU/20KN-5. Accesorios y Probetas para Ensayos de
Embutición
EEU/20KN-6. Accesorios y
Probetas para Ensayos de Flexión EEU/20KN-7. Accesorios y Probetas para Ensayos de Muelles
Los ensayos de tensión y cizallamiento se realizan entre el travesaño superior y la barra de soporte superior (A).
Los ensayos de compresión, flexión, embutición, dureza Brinell y pruebas con muelles helicoidales y de disco se realizan entre las barras de soporte superior e inferior (B).
A
B
Accesorios y probetas incluidas en el suministro estándar del EEU/20KN: EEU/20KN-UB. Unidad Base con Hardware y Software para Adquisición de Datos:
Consola de Adquisición de Datos El Equipo de Ensayo de Materiales Universal, “EEU/20KN”, incluye:
Este equipo “EEU/20KN” está formado por:
- EEU/20KN-UB. Unidad Base con Hardware y Software para Adquisición de Datos:
Principales elementos metálicos de acero inoxidable. Unidad base con patas.
Travesaño superior. Travesaño inferior. Pilares estructurales.
La carga de prueba se genera mediante un sistema hidráulico manual. Carrera máxima: 45 mm.
Fuerza de prueba máx.: 20 kN.
Dinamómetro: 0 – 20 kN, graduaciones: 0,5 kN.
Indicador de elongación: 0 – 10 mm, graduaciones: 0,01 mm. Elementos de sujeción de los accesorios.
Protección de metacrilato. Sensor de fuerza.
Sensor para el desplazamiento por deformación.
Sistema de Adquisición de Datos desde Computador (PC): Consola de Adquisición de Datos:
Caja metálica.
Conexiones para los sensores de desplazamiento de fuerza y deformación. Conexión USB al computador (PC).
Software de Adquisición de Datos y Cálculos:
Compatible con los sistemas operativos Windows actuales. Compatible con los estándares de la industria.
Procesamiento, comparación y almacenamiento de datos. Representación de gráficos y curvas.
Medida de la fuerza aplicada.
Medida de desplazamiento generado por deformación. Cálculo de fuerza de cizallamiento.
Diámetro de la impresión para el ensayo de Brinell. Cálculo de dureza Brinell.
Cálculo de la fuerza de compresión. Cálculo de la fuerza de tensión. Cálculo de embutición. Cálculo de fuerza de flexión.
Constante elástica para un muelle helicoidal. Constante elástica para un muelle de disco.
Accesorios y probetas:
- EEU/20KN-1. Accesorios y Probetas para Ensayos de Cizallamiento.
Dispositivo para experimentos de cizallamiento.
Juego de 16 probetas para ensayos de cizallamiento: acero, latón, aluminio y cobre (4 unidades de cada material).
- EEU/20KN-2. Accesorios y Probetas para Ensayos de Dureza Brinell.
Dispositivo para pruebas de dureza Brinell. Bola penetradora: 10 mm.
Juego de probetas Brinell fabricadas en aluminio, acero, latón y cobre (1 unidad de cada material).
- EEU/20KN-3. Accesorios y Probetas para Ensayos de Compresión.
Juego de dos placas de compresión con elementos de sujeción.
Juego de 16 probetas para ensayos de compresión: acero, latón, aluminio y cobre (4 unidades de cada material).
- EEU/20KN-4. Accesorios y Probetas para Ensayos de Tracción.
Mordazas para ensayos de tensión para probetas planas y redondas.
Juego de 16 probetas planas para medir la tensión, fabricadas en aluminio, acero, latón y cobre (4 unidades de cada material). Juego de 16 barras para pruebas de tensión fabricadas en aluminio, acero, latón y cobre (4 unidades de cada).
Dispositivo para ensayos de tensión para probetas normalizadas.
Juego de 16 probetas normalizadas para pruebas de tensión fabricadas en aluminio, acero, latón y cobre (4 unidades de cada).
- EEU/20KN-5. Accesorios y Probetas para Ensayos de Embutición.
Dispositivo para experimentos de embutición.
Juego de 16 probetas para ensayos de embutición: acero, latón, aluminio y cobre (4 unidades de cada material).
- EEU/20KN-6. Accesorios y Probetas para Ensayos de Flexión.
Dispositivo de flexión.
Probetas para ensayos de flexión fabricadas en aluminio, acero, latón y cobre (1 unidad de cada material).
- EEU/20KN-7. Accesorios y Probetas para Ensayos de Muelles.
Muelles de disco (2 unidades). Muelles helicoidales (2 unidades).
Cables y Accesorios, para un funcionamiento normal.
Manuales: Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Puesta en marcha, Seguridad, Mantenimiento y manual de Prácticas.
1.- Aprender a manejar la instrumentación para realizar los principales ensayos de materiales.
2.- Estudio y familiarización con equipos de ensayos universales
de materiales.
3.- Pruebas de resistencia a la tracción. 4.- Pruebas de resistencia a la compresión. 5.- Pruebas de dureza mediante el método Brinell. 6.- Pruebas de flexión.
7.- Pruebas de cizallamiento.
8.- Pruebas de embutición. 9.- Pruebas con muelles de disco.
10.-Pruebas con muelles helicoidales en serie o en paralelo. 11.-Registro de curvas características: fuerza vs deformación. 12.-Uso del sistema de adquisición de datos.
- Suministro eléctrico: monofásico, 220 V/50 Hz ó 110 V/60 Hz. - Computador (PC).
EEU/20KN:
-Dimensiones: 550 x 500 x 800 mm aprox. -Peso: 60 Kg aprox.
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
SERVICIOS REQUERIDOS
DIMENSIONES Y PESOS
- EEU/20KN-SP. Repuestos de Equipo de Ensayo de Materiales Universal: El conjunto incluye:
- 16 Probetas para Ensayo de Cizallamiento: Cuatro probetas de acero.
Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre.
- Cuatro Probetas para Ensayo de Dureza Brinell: Probeta de acero.
Probeta de latón. Probeta de aluminio. Probeta de cobre.
- 16 Probetas para Ensayo de Compresión: Cuatro probetas de acero.
Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre.
- 48 Probetas para Ensayo de Tensión: 16 probetas planas:
Cuatro probetas de acero. Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre. 16 probetas redondas: Cuatro probetas de acero. Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre. 16 probetas estándar: Cuatro probetas de acero. Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre.
- 16 Probetas para Ensayo de Embutición: Cuatro probetas de acero.
Cuatro probetas de latón. Cuatro probetas de aluminio. Cuatro probetas de cobre.
- Cuatro Probetas para Ensayo de Flexión: Probeta de acero.
Probeta de latón. Probeta de aluminio. Probeta de cobre.
PRINCIPALES PANTALLAS DEL SOFTWARE
Pantalla principal
Controles principales.
Displays de los sensores, valores en tiempo real, y parámetros extra de salida. Sensores: SF=Sensor de fuerza. SD=Sensor de desplazamiento. Datos característicos para realizar los cálculos correspondientes.
Principales resultados de cada prueba. Displays de las gráficas.
I II III IV V
I
II
III
IV
V
ALGUNOS RESULTADOS
REALES
OBTENIDOS DESDE ESTE EQUIPO
El dispositivo de ensayo de cizallamiento está fabricado conforme a la norma DIN 50141. Está formado por unas mordazas de cizalla y cuchillas de cizallamiento endurecidas. Se mide la resistencia al esfuerzo cortante en varias probetas mediante el software introduciendo el valor del diámetro de la probeta.
El ensayo de dureza Brinell se realiza conforme a la norma DIN EN 10003. Se ejerce una presión de fuerza F sobre la superficie de la muestra con una bola de acero endurecido de 10 mm de diámetro, de manera que se forma una marca de 2,4 a 6 mm de diámetro. El diámetro de la huella “d” y el valor de dureza Brinell (HBS number) se miden después de que la fuerza haya cesado de actuar en la probeta.
El dispositivo de ensayo de compresión está fabricado conforme a la norma DIN 50106. Este ensayo se utiliza para determinar la resistencia de los materiales, particularmente indicado para cargas de compresión y materiales frágiles que no aguantan deformaciones debidas a la fracción. La resistencia a la compresión de materiales frágiles que se rompen cuando se comprimen puede determinarse a través del software introduciendo el valor del diámetro de la muestra.
El ensayo de embutición se emplea para planchas de metal finas. Se hunde una bola de metal en una lámina de metal montada en las mordazas hasta que aparece la primera fractura en la lámina. La profundidad de la impresión indica la adecuabilidad de cualquier material para la embutición.
El ensayo de flexión demuestra la relación entre la deformación elástica de la muestra y una carga. Se puede demostrar la influencia del momento de inercia axial en el tamaño de la deformación elástica empleando muestras de distintas formas. El ensayo se lleva a cabo hasta una deformación determinada o el material se romperá.
Puede medirse la resistencia a la flexión del material a través del software, introduciendo el valor del diámetro de la probeta y la distancia entre los soportes cilíndricos.
Los muelles helicoidales pueden montarse en paralelo o en serie para este ensayo. El objetivo de esta práctica es realizar un ensayo de compresión con los muelles. El software permite medir la deformación causada por la fuerza aplicada y calcular las características del muelle.
Ensayos con muelles de disco. El objetivo de esta práctica es realizar un ensayo de compresión con los muelles. El software permite medir la deformación causada por la fuerza aplicada y calcular las características del muelle.
EEU/20KN/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
No hay conexión física entre el equipo y el computador (PC),
este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
Opcional
Software del Instructor
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado Numérico
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Histograma de Resultados del Alumno
ECAL. Aplicación de Cálculos de EDIBON - Pantalla del Editor de Fórmulas
Características innovadoras:
• Gestión de base de datos de usuarios.
• Administración y asignación de grupos de trabajo, tares y sesiones de formación.
• Creación e integración de ejercicios prácticos y recursos multimedia.
• Diseño a medida de métodos de evaluación. • Creación y asignación de fórmulas y ecuaciones. • Motor de resolución de sistemas de ecuaciones. • Contenidos actualizables.
• Generación de informes, monitorización de la evolución del usuario y estadísticas.
- ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
C/ Del Agua, 14. Polígono Industrial San José de Valderas. 28918 LEGANÉS. (Madrid). ESPAÑA - SPAIN.
Tel.: 34-91-6199363 Fax: 34-91-6198647
E-mail: edibon@edibon.com Web: www.edibon.com
*
Edición: Fecha:
ED01/18 Enero/2018
Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto. REPRESENTANTE:
