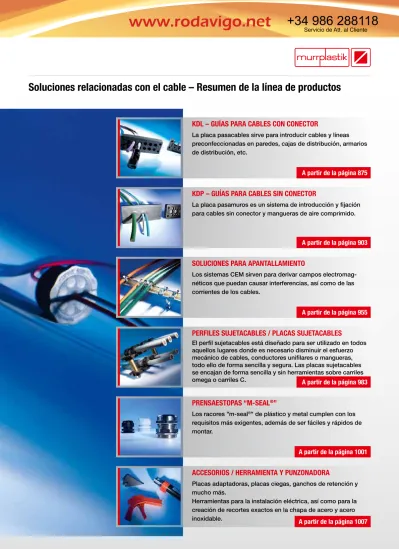

Soluciones relacionadas con el cable – Resumen de la línea de productos

KDL – GUÍAS PARA CABLES CON CONECTOR

La placa pasacables sirve para introducir cables y líneas preconfeccionadas en paredes, cajas de distribución, armarios de distribución, etc.

A partir de la página 875

KDP – GUÍAS PARA CABLES SIN CONECTOR

La placa pasamuros es un sistema de introducción y fijación para cables sin conector y mangueras de aire comprimido.

A partir de la página 903

SOLUCIONES PARA APANTALLAMIENTO

Los sistemas CEM sirven para derivar campos electromag-néticos que puedan causar interferencias, así como de las corrientes de los cables.

A partir de la página 955

PERFILES SUJETACABLES / PLACAS SUJETACABLES

El perfil sujetacables está diseñado para ser utilizado en todos aquellos lugares donde es necesario disminuir el esfuerzo mecánico de cables, conductores unifilares o mangueras, todo ello de forma sencilla y segura. Las placas sujetacables se encajan de forma sencilla y sin herramientas sobre carriles

omega o carriles C.

_{A partir de la página 983}

PRENSAESTOPAS “M-SEAL

®

_”

Los racores "m-seal®_{" de plástico y metal cumplen con los}

requisitos más exigentes, además de ser fáciles y rápidos de montar.

A partir de la página 1001

ACCESORIOS / HERRAMIENTA Y PUNZONADORA

Placas adaptadoras, placas ciegas, ganchos de retención y mucho más.

Herramientas para la instalación eléctrica, así como para la creación de recortes exactos en la chapa de acero y acero

inoxidable.

_{A partir de la página 1007}
