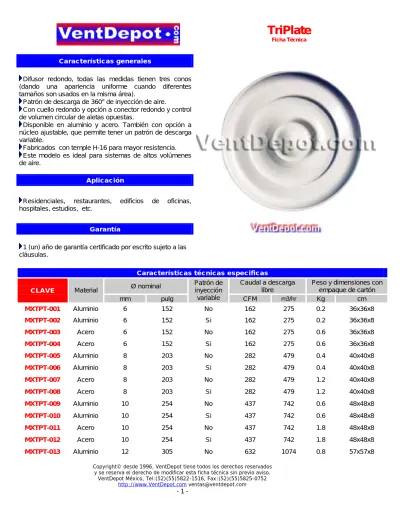

Características generales
Difusor redondo, todas las medidas tienen tres conos (dando una apariencia uniforme cuando diferentes tamaños son usados en la misma área).
Patrón de descarga de 360° de inyección de aire.
Con cuello redondo y opción a conector redondo y control de volumen circular de aletas opuestas.
Disponible en aluminio y acero. También con opción a núcleo ajustable, que permite tener un patrón de descarga variable.
Fabricados con temple H-16 para mayor resistencia. Este modelo es ideal para sistemas de altos volúmenes de aire.
Aplicación
Residenciales, restaurantes, edificios de oficinas, hospitales, estudios, etc.
Garantía
1 (un) año de garantía certificado por escrito sujeto a las cláusulas.
Características técnicas especificas
Ø nominal Caudal a descarga libre
Peso y dimensiones con empaque de cartón CLAVE Material mm pulg Patrón de inyección variable CFM m3/hr Kg cm MXTPT-001 Aluminio 6 152 No 162 275 0.2 36x36x8 MXTPT-002 Aluminio 6 152 Si 162 275 0.2 36x36x8 MXTPT-003 Acero 6 152 No 162 275 0.6 36x36x8 MXTPT-004 Acero 6 152 Si 162 275 0.6 36x36x8 MXTPT-005 Aluminio 8 203 No 282 479 0.4 40x40x8 MXTPT-006 Aluminio 8 203 Si 282 479 0.4 40x40x8 MXTPT-007 Acero 8 203 No 282 479 1.2 40x40x8 MXTPT-008 Acero 8 203 Si 282 479 1.2 40x40x8 MXTPT-009 Aluminio 10 254 No 437 742 0.6 48x48x8 MXTPT-010 Aluminio 10 254 Si 437 742 0.6 48x48x8 MXTPT-011 Acero 10 254 No 437 742 1.8 48x48x8 MXTPT-012 Acero 10 254 Si 437 742 1.8 48x48x8 MXTPT-013 Aluminio 12 305 No 632 1074 0.8 57x57x8
Copyright© desde 1996, VentDepot tiene todos los derechos reservados y se reserva el derecho de modificar esta ficha técnica sin previo aviso.
VentDepot México, Tel:(52)(55)5822-1516, Fax:(52)(55)5825-0752
http://www.VentDepot.com [email protected] - 2 -
Características técnicas especificas
Ø nominal Caudal a descarga libre Peso y dimensiones con empaque de cartón CLAVE Material pulg mm Patrón de inyección variable CFM m3/hr Kg Cm MXTPT-014 Aluminio 12 305 Si 632 1074 0.8 57x57x8 MXTPT-015 Acero 12 305 No 632 1074 2.4 57x57x8 MXTPT-016 Acero 12 305 Si 632 1074 2.4 57x57x8 MXTPT-017 Aluminio 14 355 No 852 1484 1.0 68X68X8 MXTPT-018 Aluminio 14 355 Si 852 1484 1.0 68X68X8 MXTPT-019 Acero 14 355 No 852 1484 3.0 68X68X8 MXTPT-020 Acero 14 355 Si 852 1484 3.0 68X68X8 MXTPT-021 Aluminio 16 406 No 1122 1907 1.2 76X76X8 MXTPT-022 Aluminio 16 406 Si 1122 1907 1.2 76X76X8 MXTPT-023 Acero 16 406 No 1122 1907 3.6 76X76X8 MXTPT-024 Acero 16 406 Si 1122 1907 3.6 76X76X8 MXTPT-025 Aluminio 20 508 No 1752 2978 1.4 101x101x16 MXTPT-026 Aluminio 20 508 Si 1752 2978 1.4 101x101x16 MXTPT-027 Acero 20 508 No 1752 2978 4.2 101x101x16 MXTPT-028 Acero 20 508 Si 1752 2978 4.2 101x101x16 MXTPT-029 Aluminio 24 609 No 2512 4270 1.6 114x114x18 MXTPT-030 Aluminio 24 609 Si 2512 4270 1.6 114x114x18 MXTPT-031 Acero 24 609 No 2512 4270 4.8 114x114x18 MXTPT-032 Acero 24 609 Si 2512 4270 4.8 114x114x18 Dimensiones generales A B C CLAVE Material
pulg mm pulg mm pulg mm
MXTPT-001 Aluminio 6 152 13 330 2 50 MXTPT-002 Aluminio 6 152 13 330 2 50 MXTPT-003 Acero 6 152 13 330 2 50 MXTPT-004 Acero 6 152 13 330 2 50 MXTPT-005 Aluminio 8 203 15 381 1.75 44 MXTPT-006 Aluminio 8 203 15 381 1.75 44 MXTPT-007 Acero 8 203 15 381 1.75 44 MXTPT-008 Acero 8 203 15 381 1.75 44 MXTPT-009 Aluminio 10 254 18 457 1.25 32 MXTPT-010 Aluminio 10 254 18 457 1.25 32 MXTPT-011 Acero 10 254 18 457 1.25 32
Dimensiones generales
A B C
CLAVE Material
pulg mm pulg mm pulg mm
MXTPT-012 Acero 10 254 18 457 1.25 32 MXTPT-013 Aluminio 12 305 21.5 546 2.37 60 MXTPT-014 Aluminio 12 305 21.5 546 2.37 60 MXTPT-015 Acero 12 305 21.5 546 2.37 60 MXTPT-016 Acero 12 305 21.5 546 2.37 60 MXTPT-017 Aluminio 14 355 26 660 2.75 70 MXTPT-018 Aluminio 14 355 26 660 2.75 70 MXTPT-019 Acero 14 355 26 660 2.75 70 MXTPT-020 Acero 14 355 26 660 2.75 70 MXTPT-021 Aluminio 16 406 28.75 730 2.37 60 MXTPT-022 Aluminio 16 406 28.75 730 2.37 60 MXTPT-023 Acero 16 406 28.75 730 2.37 60 MXTPT-024 Acero 16 406 28.75 730 2.37 60 MXTPT-025 Aluminio 20 508 38.25 971 5.37 136 MXTPT-026 Aluminio 20 508 38.25 971 5.37 136 MXTPT-027 Acero 20 508 38.25 971 5.37 136 MXTPT-028 Acero 20 508 38.25 971 5.37 136 MXTPT-029 Aluminio 24 609 43.62 1108 6.62 168 MXTPT-030 Aluminio 24 609 43.62 1108 6.62 168 MXTPT-031 Acero 24 609 43.62 1108 6.62 168 MXTPT-032 Acero 24 609 43.62 1108 6.62 168
Copyright© desde 1996, VentDepot tiene todos los derechos reservados y se reserva el derecho de modificar esta ficha técnica sin previo aviso.
VentDepot México, Tel:(52)(55)5822-1516, Fax:(52)(55)5825-0752
http://www.VentDepot.com [email protected] - 4 -
Galería
Tabla de selección de Triplate
Ø nominal Velocidad del cuello, FPM 500 600 700 800 900 1000 1200 1400 CLAVE pulg mm Presión pulgadas de agua 0.016 0.023 0.031 0.040 0.051 0.063 0.090 0.122 MXTPT-001 WG 0.042 0.06 0.08 0.103 0.131 0.162 0.231 0.312 MXTPT-002 CFM 102 122 142 162 182 202 237 277 MXTPT-003 Tiro 3-4-6 3-5-7 4-5-8 4-6-9 5-6-10 5-7-11 5-8-12 7-9-14 MXTPT-004 6 152 dB --- 15 20 24 27 31 36 41 MXTPT-005 WG 0.054 0.077 0.102 0.132 0.168 0.207 0.294 0.399 MXTPT-006 CFM 177 212 247 282 317 352 422 492 MXTPT-007 Tiro 4-5-8 5-6-10 5-7-11 6-8-12 6-9-14 7-10-15 8-12-18 9-14-21 MXTPT-008 8 203 dB 16 22 27 32 35 38 45 49 MXTPT-009 WG 0.045 0.064 0.086 0.11 0.14 0.172 0.245 0.331 MXTPT-010 CFM 392 472 552 632 707 787 942 1102 MXTPT-011 Tiro 4-6-9 5-7-11 5-8-12 6-9-14 7-10-16 8-11-17 9-13-21 11-15-24 MXTPT-012 10 254 dB 12 18 22 27 31 34 40 45 MXTPT-013 WG 0.044 0.062 0.083 0.107 0.136 0.168 0.238 0.322 MXTPT-014 CFM 392 472 552 632 707 787 942 1102 MXTPT-015 Tiro 5-7-11 5-8-13 7-9-14 7-11-16 8-12-18 9-13-20 11-15-24 12-18-28 MXTPT-016 12 305 dB 12 18 23 27 31 34 40 46 MXTPT-017 WG 0.063 0.090 0.120 0.154 0.196 0.242 0.344 0.467 MXTPT-018 CFM 532 637 747 852 957 1067 1272 1492 MXTPT-019 Tiro 5-9-13 7-10-16 8-12-18 9-13-21 10-15-23 11-16-25 13-19-30 15-22-35 MXTPT-020 14 355 dB 19 24 29 33 37 41 47 52 Difusor redondo de
tres platos con patrón fijo de 360°.
Fabricado en aluminio temple H-16 para mayor resistencia.
Tabla de selección de Triplate Ø nominal Velocidad del cuello, FPM 600 700 800 900 1000 1200 1400 500 CLAVE pulg mm Presión pulgadas de agua 0.016 0.023 0.031 0.040 0.051 0.063 0.090 0.122 MXTPT-021 WG 0.055 0.076 0.104 0.134 0.170 0.210 0.299 0.405 MXTPT-022 CFM 702 842 982 1122 1262 1402 1682 1962 MXTPT-023 Tiro 7-10-15 8-11-17 9-13-20 10-15-23 11-16-25 12-18-28 15-20-34 17-25-39 MXTPT-024 152 16 dB 17 23 28 32 36 40 45 50 MXTPT-025 WG 0.049 0.070 0.093 0.120 0.152 0.188 0.268 0.362 MXTPT-026 CFM 1102 1312 1532 1752 1972 2192 2612 3062 MXTPT-027 Tiro 8-11-18 9-13-21 10-14-24 12-18-28 13-19-30 14-21-33 16-26-41 20-30-47 MXTPT-028 152 20 dB 17 22 27 31 35 39 44 49 MXTPT-029 WG 0.040 0.056 0.075 0.096 0.122 0.150 0.213 0.288 MXTPT-030 CFM 1572 1882 2202 1513 2822 3142 3772 4402 MXTPT-031 Tiro 9-13-20 10-15-23 12-17-27 13-20-31 15-22-35 17-24-38 20-29-46 23-34-53 MXTPT-032 152 24 dB 14 20 25 29 33 36 42 47
* WG = Presión total en pulgadas de agua. * CFM = Pies Cúbicos por Minuto.
* Los tiros están dados para velocidades terminales de 150,100 y 50 FPM. * dB = Decibeles , Nivel de ruido.
