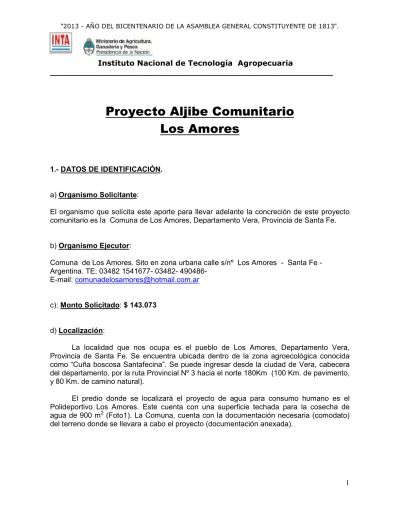

Proyecto Aljibe Comunitario
Los Amores
1.- DATOS DE IDENTIFICACIÓN.
a) Organismo Solicitante:
El organismo que solícita este aporte para llevar adelante la concreción de este proyecto comunitario es la Comuna de Los Amores, Departamento Vera, Provincia de Santa Fe.
b) Organismo Ejecutor:
Comuna de Los Amores. Sito en zona urbana calle s/nº Los Amores - Santa Fe - Argentina. TE: 03482 1541677- 03482- 490486-
E-mail: [email protected]
c): Monto Solicitado: $ 143.073
d) Localización:
La localidad que nos ocupa es el pueblo de Los Amores, Departamento Vera, Provincia de Santa Fe. Se encuentra ubicada dentro de la zona agroecológica conocida como “Cuña boscosa Santafecina”. Se puede ingresar desde la ciudad de Vera, cabecera del departamento, por la ruta Provincial Nº 3 hacia el norte 180Km (100 Km. de pavimento, y 80 Km. de camino natural).
El predio donde se localizará el proyecto de agua para consumo humano es el Polideportivo Los Amores. Este cuenta con una superficie techada para la cosecha de
agua de 900 m2 (Foto1). La Comuna, cuenta con la documentación necesaria (comodato)
2 Ubicación de la localidad de Los Amores en la Provincia de Santa Fe.
3 2.- MARCO INSTITUCIONAL:
Responsable del Proyecto: Comuna de Los Amores. Equipo técnico integrado por:
• Área creada para este fin por la comisión comunal.
• INTA EEA Reconquista: Técnicos del Programa Nacional de Agua. • INTA AER Garabato: Técnicos Pro-Huerta (INTA/MDS).
3.- POBLACIÓN OBJETIVO:
El presente proyecto está destinado a proveer de agua y alimentos a 541 personas. Proveer de agua consumo humano a través de aljibes:
En forma directa a la Escuela Secundaria E.D.E.M. Nº 560 (Foto2-3): 123 alumnos. El Polideportivo Los Amores (Foto1): En este realizan actividades escolares de educación física niños y jóvenes de la escuela secundaria E.D.E.M. 560, y también los niños de la escuela primaria Nº 6046: 306 alumnos, más las personas que concurren al comedor (112), lo que implica un total de 541 personas.
Proveer de agua para riego a la huerta demostrativa-comunitaria con una represa y sistema de riego localizado:
La producción obtenida la huerta de 160 m2, será destinada al consumo del Comedor Infantil de la localidad, donde concurren (de lunes a viernes): madres lactantes (12 madres), niños de 2-5 años (75 niños), y discapacitados y ancianos (25 en total).
4. - FUNDAMENTOS:
El agua es un derecho y una necesidad básica e indispensable para todas las personas.
El agua con que cuenta la comunidad de Los Amores es de perforación o de represas, y es de alto contenido en sales, resultando no apta para el consumo humano ni producción de alimentos.
Los sistemas de cosecha de agua para consumo humano, están probados y son eficientes para obtener agua segura.
Es necesario implementar una huerta comunitaria donde los niños y jóvenes del lugar producirán alimentos sanos y seguros para sus familias y el comedor infantil.
4
El deporte y la recreación es uno de los factores que favorecen las buenas costumbres, de niños y jóvenes. En esta comunidad el polideportivo es un lugar de encuentro donde tienen la posibilidad de realizar deportes y recreaciones.
Los niños y jóvenes capacitados en la temática, se encargarán de divulgar a través de boletines, cartillas y visitas a las familias sobre la importancia que es la recolección de agua de lluvia.
5.- OBJETIVO: Construir un sistema de captación y almacenamiento de agua de lluvia para consumo humano y de riego para proveer agua segura y alimentos a la población. OBJETIVOS ESPECÍFICOS:
o Adaptar y construir un sistema de captación, almacenamiento y tratamiento de agua de lluvia para consumo humano y producción de alimentos.
o Difundir la experiencia a la Comunidad Local y Educativa con el fin de multiplicar lo desarrollado para la sociedad en general.
6- DESCRIPCIÓN DEL PROYECTO:
6.1. Análisis de fuentes de agua del lugar:
El agua subterránea presenta excesos de sales que la inhiben para el consumo humano y para el riego de huertas, cultivos y forestaciones de manera directa, tal como se puede apreciar en el análisis químico recabado por el INTA EEA Reconquista en el año 2010 en la localidad de Los Amores, que se muestra a continuación (Pág. Nº 5).
Presenta valores muy por encima de los recomendados por el Código Alimentario Argentino en Sales Totales, Cloruros, Sulfatos y Magnesio para el consumo humano.
De igual manera, el exceso de sales la inhibe para el riego de la huerta planificada. Una opción para hacer apta la fuente subterránea para consumo humano es mediante el tratamiento con una Planta de Ósmosis Inversa, tecnología que se considera dura debido a que hay una dependencia del recambio de membranas, de energía eléctrica y de la propia operación y mantenimiento del sistema por personal capacitado y con dedicación full-time., que pueden conspirar en el uso a largo plazo por parte de la población.
5 Análisis químico procesado por Personal Técnico del Laboratorio de la Escuela de
6 La propuesta del Proyecto se basa en la utilización de una fuente de agua importante en ese sector, que son las lluvias periódicas que garantizan el llenado tanto de los depósitos/aljibes y de las represas.
Se demuestra esto mediante los registros anuales de una estación ubicada en el sector de la Cuña Boscosa, con isohietas similares a la de la localidad estudiada, que es la información pluviométrica brindada por el Centro de Experimentación Provincial de Las Gamas: 0,0 500,0 1000,0 1500,0 2000,0 2500,0 1 9 1 1 1 9 1 3 1 9 1 5 1 9 1 7 1 9 1 9 1 9 2 1 1 9 2 3 1 9 2 5 1 9 2 7 1 9 2 9 1 9 3 1 1 9 3 3 1 9 3 5 1 9 3 7 1 9 3 9 1 9 4 1 1 9 4 3 1 9 4 5 1 9 4 7 1 9 4 9 1 9 8 3 1 9 8 5 1 9 8 7 1 9 8 9 1 9 9 1 1 9 9 3 1 9 9 5 1 9 9 7 1 9 9 9 2 0 0 1 2 0 0 3 2 0 0 5 2 0 0 7 2 0 0 9 P re c ip it a c ió n ( m m ) Años
Precipitaciones anuales de Las Gamas (Dpto. Vera, Santa Fe)
Lat: 29° 25'27" Long: 60°22'56" Procesó: INTA EEA Reconquista
Series 1911-1950 y 1983-2009 Promedio = 1076 mm
Con una distribución mensual:
0,0 20,0 40,0 60,0 80,0 100,0 120,0 140,0 160,0
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
P re c ip it a c ió n ( m m ) Meses
Precipitaciones mensuales promedio de Las Gamas, Dpto. Vera, Santa Fe
7 Para el aprovechamiento del agua de lluvia captándola de techos para el llenado de aljibes y de áreas de captación para el llenado de represas, no se recomienda la utilización del promedio anual para el dimensionamiento de las distintas componentes de los sistemas, sino usar el valor que se obtiene con el estudio probabilístico de precipitaciones según distintas distribuciones y para recurrencias bajas, adoptándose una recurrencia o período de retorno de 1,25 años para este caso.
0,0 500,0 1000,0 1500,0 2000,0 2500,0 1 9 1 1 1 9 1 3 1 9 1 5 1 9 1 7 1 9 1 9 1 9 2 1 1 9 2 3 1 9 2 5 1 9 2 7 1 9 2 9 1 9 3 1 1 9 3 3 1 9 3 5 1 9 3 7 1 9 3 9 1 9 4 1 1 9 4 3 1 9 4 5 1 9 4 7 1 9 4 9 1 9 8 3 1 9 8 5 1 9 8 7 1 9 8 9 1 9 9 1 1 9 9 3 1 9 9 5 1 9 9 7 1 9 9 9 2 0 0 1 2 0 0 3 2 0 0 5 2 0 0 7 2 0 0 9 P re c ip ita ci ó n ( m m ) Años
Precipitaciones anuales de Las Gamas (Dpto. Vera, Santa Fe)
Lat: 29° 25'27" Long: 60°22'56" Procesó: INTA EEA Reconquista
Series 1911-1950 y 1983-2009 Tr 1,25 años = 788 mm
Por lo tanto, la lluvia de diseño anual que se adopta para el Proyecto es de 788 mm.
6.2. Estudio de la demanda del sector y cálculo del volumen de almacenamiento: Para consumo humano se adopta como población de diseño a la actual = 541 personas, teniendo en cuenta los 2 últimos censos demográficos, con una dotación de 2 l/persona día.
Dotación diaria = 541 personas x 2 l/persona día = 1.082 litros diarios
Previendo 3 meses sin lluvias, en base al análisis de la base de datos de Las Gamas, el volumen requerido es de:
Volumen necesario de almacenamiento = 1.082 l x 3 meses x 30 días = = 97.380 litros ≅ 100.000 litros
Se ha decidido la implementación de 2 aljibes comunitarios de 50.000 litros cada uno.
8 6.3. Superficie de captación necesaria para el llenado de los 2 aljibes de 50.000 litros: En base a la siguiente fórmula se despeja la Superficie, única incógnita para este caso:
Volumen = Superficie necesaria x 0,9 x Lluvia de diseño adoptada
Nota: 0,9 es un coeficiente adoptado, suponiendo que se puede perder hasta un 10% del total de la lluvia caída por diversos motivos: salpicaduras, rebalse de canaletas ante lluvias intensas, taponamiento transitorio de caños de bajada, etc., por lo tanto:
Superficie necesaria = Volumen / (0,9 x Lluvia de diseño adoptada) Superficie necesaria = 100 m3 / (0,9 x 0,788 m) = 141 m2 Superficie necesaria = 141 m2 para el llenado de los 2 aljibes
El techo del polideportivo cuenta con 900 m2, quiere decir que solo hace falta el 16% del total. El resto se puede destinar para complementar el llenado de la represa prevista para el riego de la huerta comunitaria.
En el ANEXO (que se encuentra al final del proyecto, Pág. Nº 18) se da un detalle de cada una de las partes de diseño y los costos planificados para cada aljibe de 50.000 litros, donde se incluyen accesorios hidráulicos, bajadas y sistemas de bombeo previstos.
6.4 Tratamiento del agua almacenada y operación y mantenimiento de los sistemas para consumo humano:
El diseño de cada aljibe prevé el prefiltrado y filtrado del agua previo antes del almacenamiento, lo cual contribuye positivamente para el tratamiento del cloro.
La dosificación del cloro o lavandina se hará en base a capacitaciones del personal que se responsabilice desde la Comuna, junto con el Personal Docente y no Docente del Establecimiento Escolar, para que el agua siempre tenga el cloro residual que estipula la Organización Mundial de la Salud para el consumo humano.
El mantenimiento de la limpieza de techos, prefiltros y filtros de los aljibes será parte de las capacitaciones previstas dentro de la operación y mantenimiento de estos sistemas.
La prioridad será el establecimiento escolar, el cual se ha previsto que se lo abastezca con el bombeo de las bombas centrífugas y cañería de 1 pulgada de diámetro, para una presión de hasta 6 kg/cm2 (k6), con una longitud de 200 m, con un costo de $ 2000.
9
6.5. Elementos necesarios para el riego de una huerta de 160 m2:
Para el riego de la huerta se ha previsto un sistema de riego localizado especialmente diseñado para la Agricultura Familiar, con una superficie planificada de 160 m2.
Para efectuar el riego de dicha huerta se prevé una dotación promedio de 2 l/m2 día,
lo que implica un volumen diario de 320 litros diarios.
Se prevé dos (2) meses de riego durante la mayor demanda, y especificando que no llueve durante ese lapso, por lo tanto se necesitan:
Volumen para riego = 320 l diarios x 2 meses x 30 días = 19200 l ≅ 20.000 litros
Se opta por hacer una excavación de 8 m x 3 m x 2 m, y cuyo llenado se va a realizar con la superficie excedente del techo del predio.
Para minimizar riesgos de contaminaciones y de filtraciones no deseadas se prevé su recubrimiento con plástico de silobolsas usado, para disponer del agua almacenada sin inconvenientes.
Para la excavación y colocación de los plásticos de recubrimiento se prevé un costo de $ 10000.
Debe ir incluido un cercado perimetral para prevención de accidentes, especialmente cuando la micro represa se encuentra con agua, como así también una bomba centrífuga para elevar el agua hasta el sistema de riego por goteo, más un depósito de 1000 litros, con un costo complementario de $ 10.000.
Más el sistema de riego por goteo previsto, con un costo de $ 5000,00. Entonces el total para el riego de la huerta comunitaria de $ 25.000,00. 6.6 Aspectos sociales:
Grupo de trabajo: El grupo de trabajo del proyecto está conformado por el
área designada por la Comisión Comunal del pueblo los Amores. Dicha área está compuesta por: el Presidente Comunal, el Asistente Social, la Secretaría de la Comuna, los Promotores voluntarios del Programa ProHuerta, y Técnicos del INTA AER Garabato y de la EEA Reconquista.
Esta Comunidad tenía como antecedente la concreción del sueño de la Escuela Secundaria. La misma funciona en un galpón que era del ferrocarril general Belgrano, situación que continúa desde hace más de 15 años. Se está gestionado a distintos niveles en forma conjunta con la Comuna local, su propio local. Los grupos
10 vienen participando en distintas instancias de capacitación junto con el Programa Pro-Huerta, y además de cursos de iniciación y actualización apícola.
Acciones a realizar: Tanto para la conformación y consolidación, como para
generar capacidades de gestión del grupo de trabajo, es importante el trabajo permanente de acompañamiento de la Escuela y la Comuna.
Asistencia Técnica y Capacitación: La asistencia técnica para el diseño y
capacitaciones en las temáticas estarán brindadas por técnicos especialistas en agua del INTA EEA Reconquista con el acompañamiento de los técnicos de la AER Garabato involucrados en el Programa ProHuerta.
6.7. Modalidad Operativa:
Objetivo: Adaptar y construir un sistema de captación, almacenamiento y
tratamiento de agua de lluvia para consumo humano y producción de alimentos.
Actividades:
• Recopilación de datos para el diseño del aljibe y el riego localizado con la micro represa.
• Talleres informativos con el grupo de trabajo para dar a conocer las actividades a realizar durante el año.
• Diseño, adaptación y ejecución de la obra: los aljibes contarán con una capacidad aproximada de 100.000 l. La superficie de captación de agua
del polideportivo es de 900 m2, ampliamente superior a la requerida para
el llenado de los mismos, previendo ocupar el agua restante para el llenado de la micro represa.
Objetivo: Difundir la experiencia a la Comunidad Local y Educativa con el fin de
multiplicar lo desarrollado para la sociedad en general:
Actividades:
• Armado del material didáctico/pedagógico de operación y mantenimiento de los sistemas de abastecimiento.
• Jornada de difusión de la experiencia a la comunidad local.
• Jornada de difusión a diferentes actores relacionados a la problemática. 6.8. Asistencia Técnica y Capacitación: Se capacitará a los grupos involucrados en función de las actividades, por técnicos y/o profesionales de INTA EEA Reconquista y AER Garabato involucrados en el Programa Pro-Huerta.
6.9. Evaluación del Proyecto: La evaluación constará de dos partes, la primera se realizará al final de la primera etapa (a los 6 meses) una vez construida la obra, y la segunda al finalizar las tareas de difusión (a los 12 meses).
11 7- RESULTADOS QUE SE ESPERAN ALCANZAR CON EL PROYECTO:
7.1. Sociales y Productivos:
Que los beneficiarios promuevan su capacidad de gestión.
Que se fortalezcan las capacidades de las familias del lugar en el tema recolección de agua de lluvia y producción de alimentos sanos.
Que esta actividad propicie la participación de toda la comunidad.
Generar un sistema de uso y mantenimiento, que garantice la calidad del agua para el consumo humano, con el consecuente monitoreo y responsabilidad final por parte de la Comuna, especialmente en lo que hace a la operación y mantenimiento de cada una de las partes de estos sistemas.
Generar un sistema de uso y mantenimiento, que garantice la cantidad y calidad del agua para riego.
Difundir estas tecnologías para asegurar el abastecimiento de agua de calidad en estas comunidades
8- ASPECTOS FINANCIEROS Y PRESUPUESTARIOS:
N° $ N° $ N° $ Comuna INTA MDS 2 350 700,00 X 2 350 700,00 X 6 350 2100,00 X 143073 143073,00 X 20000 20000,00 X 1
Armado del materia didáctido/pedagógic o de operación y mantenimiento del sistema de abastecimiento 6 a 12 1000 500 1500,00 X X 2 Jornada de difusión de la experiencia a la comunidad local 6 a 12 2 350 700,00 X 3 Jornada de difusión a diferentes actores relacionados a la problemática 6 a 12 2 350 700,00 X 169473,00
Servicios: Mano de obra
1 a 6 Recopilación de
datos para el diseño
1 Costos CUANDO [meses] ACTIVIDADES OBJETIVOS Movilidad QUIENES
Difundir la experiencia a la Comunidad Local y Educativa con el fin de multiplicar lo desarrollado para la sociedad en general.
Servicios Materiales 3 2 1 a 6 1 a 6
Adaptar y construir un sistema de captación, almacenamiento y tratamiento de agua de lluvia para consumo humano y
produccion de alimentos. Diseño, adaptacion y ejecución de la obra Talleres informativos con docentes y alumnos Total [$]
12 Detalle de lo solicitado al MDS:
TOTAL: 143.073$
- Materiales y parte de la mano de obra para 2 aljibes de 50.000lt C/U: 100.540$ - Canaletas con bajadas prefiltros y cucharas: 15.992$
- Extracción y distribución de agua: 1.541$ - Huerta comunitaria:
o Sistema de riego por goteo: 5.000$
o Excavación y colocación de los plásticos de recubrimiento: 10.000$
o Cercado perimetral para prevención de accidentes y bomba centrífuga para elevar el agua hasta el sistema de riego por goteo, más un depósito de 1.000 litros: 10.000 $
13
14 Foto Nº 1: Polideportivo Los Amores.
15 Foto Nº3: Escuela Secundaria E.D.E.M. Nº 560.
16 Foto Nº 5: Colecta de agua para los parajes rurales.
17 Foto Nº 7: Represa Los Amores.
18
19 Introducir capacidad del aljibe: 50000lts
Introducir diámetro del aljibe: 4,00m
La profundidad del aljibe es: 3,98 m
Excavación:
Hay que excavar un diámetro de: 4,60 m si va a tener paredes de 0,30 m
Hay que excavar un diámetro de: 4,30 m si va a tener paredes de 0,15 m
En profundidad hay que tener en cuenta el hormigón de cascote, que por lo gral. es de 0,10 a 0,30 m más la altura de la losa inferior (0,11m) y previendo que el aljibe sobresalga de superficie unos 0,20 m implica que hay que excavar: 4,09 m desde la superficie en profundidad Consumo de las personas y meses sin lluvia:
Introducir consumo por persona diario: 2lts/día
Introducir días sin lluvia en el año: 90días
El consumo por persona es: 180 lts/durante los meses sin lluvia del año Introducir Nº promedio por familia: 1personas por cada familia
El aljibe alcanza para: 277,8 familias en promedio
O sea, para: 278 personas
Cálculo del hormigón de cascote de la base:
Introducir el espesor de la pared lateral: 0,3m
Introducir la prof. del hormig. de cascote: 0,1m
El vol. de hormigón de cascote nec. es: 1,662 m3 Implica que se necesita:
1 de cemento Loma Negra CPN40: 777,8 kgr
4 de arena gruesa: 0,706 m3
8 de cascote: 1,413 m3 , igual a: 989 ladrillos
Cálculo de las losas inferior y superior:
La base inferior asentada sobre el hormigón de cascote y el techo del aljibe serán losas de hormigón armado de:
Si el espesor de la losa es de 5 cm introduzca 1, si es 11 cm introduzca 2: 2
con hierros entrecruzados cada 15 cm, con la siguiente proporción de materiales por m2:
33 kgr cemento 0,072 m3 arena
0,072 m3 piedra
Cada losa tendrá una superficie total de: 12,60 m2 con lo cual, las 2 losas significan: 25,21 m2
con una relación de mezcla de 1 de cemento, 3 de arena y 3 de piedra, para las 2 losas se necesita:
1 de cemento Loma Negra CPN40: 831,9 kgr
3 de arena gruesa: 1,815 m3
3 de piedra partida gruesa: 1,815 m3
hierro del 10 23 barras
alambre para atar 3kgr
Cálculo de encadenados laterales:
Como recomendación se debe poner un encadenado lateral por cada metro y medio de profundidad Ingrese el Nº de encadenados laterales: 2encadenados
El perímetro de cada encadenado es: 12,59 m
Si es pared de 15 cm introducir un 1, si es de 30 cm introducir un 2: 2
20
1 de cemento Loma Negra CPN40: 339,8 kgr
3 de arena gruesa: 0,755 m3
3 de piedra partida gruesa: 0,755 m3
hierro del 8 17 barras
hierro del 4,2 10 barras
alambre para atar 1kgr
Cálculo de las paredes laterales:
Al aljibe se le adicionan 10 cm de altura para desbordes de excedentes descontándole el espesor de los encadenados.
Así, la superficie de las paredes es: 47,56 m2
Con una relación de mezcla: 1 de cemento y 3 de arena, se necesita:
1 de cemento Loma Negra CPN40: 2140,1 kgr
3 de arena gruesa: 3,3 m3
Ladrillos comunes 5707 ladrillos Cálculo de la carpeta hidrófuga sobre las paredes y el piso:
El concreto con hidrófugo tendrá un espesor de 1 cm, con una relación de mezcla de 1 de cemento, 3 de arena y 1lt de hidrófugo cada 2 m2, para el interior de las paredes y el piso:
La superficie interior de las paredes es: 51,26 m2
La superficie interna del piso es: 12,57 m2
Implica que la sup. total a recubrir es: 63,82 m2
Por lo tanto se necesita:
1 de cemento Loma Negra CPN40: 344,6 kgr
3 de arena gruesa: 0,8 m3
Hidrófugo 31,9 lts
Cálculo del acceso superior:
En la losa superior y a un costado se hará un acceso de paredes de 15 cm de espesor y de 0,80 m de diámetro interior y de 0,10 m de altura.
Así, la superficie de las paredes es: 0,35 m2
Con una relación de mezcla: 1 de cemento y 3 de arena, se necesita:
1 de cemento Loma Negra CPN40: 7,8 kgr
3 de arena gruesa: 0,0 m3
Ladrillos comunes 21 ladrillos
más el revoque grueso interior y exterior,
implica que la superficie total es: 0,60 m2
con una relación de mezcla de 1 de cemento y 3 de arena, se necesita:
1 de cemento Loma Negra CPN40: 7,1 kgr
3 de arena gruesa: 0,0 m3
más una tapa superior de: 0,95 m2
con un espesor de 5 cm, necesitándose:
1 de cemento Loma Negra CPN40: 15,7 kgr
3 de arena gruesa: 0,034 m3
3 de piedra partida gruesa: 0,034 m3
hierro del 10 1 barras
alambre para atar 0,5kgr
ACLARACIÓN: la tapa también puede ser metálica a la que se le coloque un candado para >
seguridad.
Y para hacer una escalera con hierro de 12 mm, con espaciamiento cada 35 cm los peldaños:
Número de peldaños para la escalera: 11 peldaños
hierro del 12 1,1 barras
A estos peldaños hay que pintarlos 2 veces con convertidor de óxido
21
Cálculo del filtro de arena:
El filtro de arena está previsto con una relación de 100 m2 de techo implica 1 m2 de sup filtrante.
Tendrá 1 m de profundidad en total la estructura en general. El decantador tendrá 0,30 m de largo por 1 m de ancho.
Tanto el decantador como el filtro tendrán una profundidad máxima de 0,80 m debido a que la pared que los divide (de 0,15 m de espesor) tendrá 0,80 m de altura y actuará de vertedero para que la arena del filtro no se tubifique.
En el piso del filtro irán caños de 110 mm de PVC de alto impacto agujereados en la mitad inferior de su perímetro que se ubicarán en dirección al aljibe y hasta el aljibe.
Se colocará 0,30 m de altura de piedra partida de granulometría fina que actuará de sostén a la arena que tapará a esos caños perforados y no permitirá que la arena se introduza en ellos y vaya al aljibe. Arriba de la piedra deben ir los 0,50 m de arena restantes, coincidiendo con la altura del vertedero. Si se coloca distintas granulometrías de arena, se empieza por la más gruesa terminando en superficie con la más fina.
El filtro se construirá con paredes de 0,15 m de espesor y una losa inferior de 0,10 m de espesor En la parte superior irá cubierto por una losa de 0,05 m de espesor.
La losa superior puede ser en 2 partes: una que tape el filtro y la otra el decantador (más práctico).
ACLARACIÓN: las tapas también pueden ser metálicas, con bisagras, a las que se le coloque
un candado para > seguridad. Cálculo de la superficie de filtrado:
Superficie de filtrado: 0,71 m2 de superficie filtrante, adoptando 1 m de ancho el filtro implica 0,71 m de largo x 1m de ancho la superficie filtrante
El largo total del filtro son las 3 paredes de 0,15 m + decantador (0,30 m) + largo de la sup. Filtrante
Largo total del filtro: 1,46 m
El ancho del filtro son las 2 paredes de 0,15 m + el ancho de la sup. Filtrante
Ancho total del filtro: 1,30 m
Las paredes laterales tendrán 1 m de altura, y la que separa el decantador del filtro de 0,80 m Cálculo de las losas inferior y superior:
La losa inferior tendrá 0,10 m de espesor y la de arriba 0,05 m:
La superficie de cada losa es de 1,9 m2
Por lo tanto se precisa para las 2 losas:
1 de cemento Loma Negra CPN40: 93,6 kgr
3 de arena gruesa: 0,204 m3
3 de piedra partida gruesa: 0,204 m3
hierro del 8 3 barras
alambre para atar 0,5kgr
Cálculo de las paredes laterales:
La superficie de las paredes es: 5,71 m2
Con una relación de mezcla: 1 de cemento y 3 de arena, se necesita:
1 de cemento Loma Negra CPN40: 128,5 kgr
3 de arena gruesa: 0,2 m3
Ladrillos comunes 343 ladrillos
Cálculo de la carpeta hidrófuga sobre las paredes y el piso del filtro de arena:
El concreto con hidrófugo tendrá un espesor de 1 cm, con una relación de mezcla de 1 de cemento, 3 de arena y 1lt de hidrófugo cada 2 m2, para el interior de las paredes y el piso:
La superficie interior de las paredes es: 6,36 m2
La superficie interna del piso es: 1,01 m2
22
Por lo tanto se necesita:
1 de cemento Loma Negra CPN40: 39,8 kgr
3 de arena gruesa: 0,1 m3
Hidrófugo 3,7 lts
Por lo tanto, el total de materiales necesarios para hacer este aljibe de 50000 lts. de capacidad, incluyendo los materiales del filtro de arena:
unidad precio unit. TOTAL
95 bolsas de cemento Loma Negra CPN40 $65,00 $6.144,67
11 $702,00 $7.722,00 4,5 $907,00 $4.081,50 8300 ladrillos comunes 1,700 $14.110,00 1 $ 110,00 $110,00 24 $ 67,00 $1.606,57 20 $ 43,00 $870,67 10 $ 12,60 $132,14 43 $ 8,40 $361,20 5 $17,00 $85,00 1 ltr de convertidor de óxido $47,00 $47,00 1 mano de obra $25.000,00 $25.000,00 $60.270,75
Nota: El transporte de materiales es $ VV./Km + el peaje (cuando lo hubiese).
La mano de obra se calcula según la zona y la capacidad "in-situ" de personal capacitado en albañilería.
Cálculo de la superficie de captación:
Introducir PP anual con Tr = 1,25 años 788mm
Introducir cfte. Escorrentía: 0,9(para superficie de chapas) La superficie necesaria de captación es: 70,5 m2 (con tinglado de chapas)
Es decir, un cuadrado de dimensiones: 8,4 m por 8,4 m
esta estructura NO incluye canaletas de captación de agua de lluvia incluidas y embudos.
SIEMPRE HAY QUE EXIGIR CANALETAS Y EMBUDOS GRANDES, CON MUCHA CAPACIDAD YA QUE POR LO GENERAL ESTA ES UNA DE LAS PPLES FALLAS: EL TRASLADO DE AGUA DESDE LA SUP. DE CAPTACIÓN HASTA EL ALJIBE.
Y para conducir el agua desde el área de captación hasta el filtro de arena:
Caño PVC alto impacto de 110 mm: 100m
de bajada desde los embudos hasta la curva de 90°, luego tb hasta el filtro de arena el largo de estos caños depende del alto del techo y de lo alejado que esté el filtro.
Curva 90º PVC alto impacto 110 mm 8
Irá una curva por cada bajada de los caños desde los embudos de las canaletas.
adhesivo para PVC 1,00ltr
Para hacer el prefiltro en cada una de las bajadas necesitamos:
bifurcación PVC 110 mm a 45° p/prefiltro 8
y una abrazadera del diámetro de los caños con una tela mosquitero.
Y también el sistema tradicional de cuchara seguido del prefiltro en cada bajada para eliminar la tierra de los techos cuando las personas se encuentran en el lugar durante el principio de las lluvias:
sistema cuchara p/sedimentos 8 de chapa zinc
Si es necesario se deberá colocar algunas camaritas para inspección en el trayecto de los caños.
El costo de las canaletas con bajadas, prefiltros y cucharas:
unidad precio unit. TOTAL
80 m canaletas zingadas de 15 x 15 cm $ 150,00 $12.000,00 100 m caño PVC alto impacto de 110 mm $27,50 $2.750,00
8 $ 34,00 $272,00
8 bifurcación PVC 110 mm a 45% p/prefiltro $ 41,00 $328,00 8 sist cuchara de chapa zinc p/sedimentos $ 49,00 $392,00
1,00 $ 250,00 $250,00 $15.992,00 rubro m3 de arena gruesa m3 de piedra partida lts de hidrófugo kgr de alambre para atar barras de hierro de 12 mm barras de hierro de 10 mm barras de hierro de 8 mm barras de hierro de 4,2 mm
TOTAL
curva 90º PVC alto impacto 110 mm
TOTAL ltr pegamento para PVC
23
Elementos básicos de extracción segura de agua de un aljibe:
unidad precio unit. TOTAL
1 $ 534,00 $ 534,00 1 accsorios hidráulicos $ 300,00 $ 300,00 1 $ 60,00 $ 60,00 6 $ 87,00 $ 522,00 1 $ 35,00 $ 35,00 $1.451,00 rubro TOTAL bomba centrífuga convencional válvula de retención de bronce de 3/4" m caño bicapa acquatro 3/4"
sellador H-3 por 125 gr
Octubre de 2013 AER Garabato
INTA-EEA Reconquista
Autores: Ing. en Rec. Hídr. (M.Sc.) Mario Basán Nickisch, Ing. en Rec. Hídr. Luciano Sánchez, Ing. Agr. Hernán Pietronave, Méd. Vet. Orlando Hug, Sra. Teresa Vargas.
Contactos:
TE: 011-1567968508, e-mail: [email protected]
TE: 011-1530622364, e-mail: [email protected]
