PREFABRICACION • INDUSTRIALIZACION • SISTEMAS

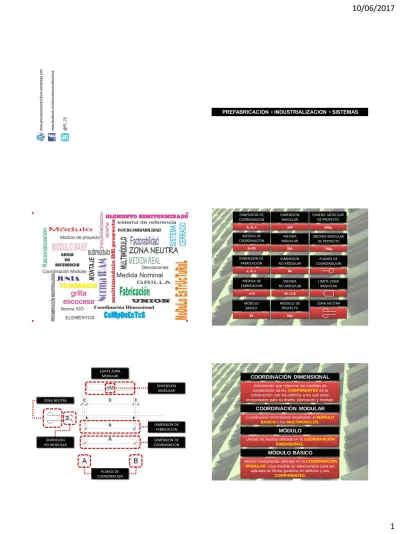

DIMENSION DE COORDINACION A, B, C MEDIDA DE COORDINACION A=25 DIMENSION DE FABRICACION a, b, c MEDIDA DE FABRICACION a=3 MODULO BASICO M DIMENSION MODULAR nM MEDIDA MODULAR 5M DIMENSION NO MODULAR M MEDIDA NO MODULAR M =1.8 MODULO DE PROYECTO Mp DIMENS. MODULAR DE PROYECTO nMp MEDIDA MODULAR DE PROYECTO 7Mp PLANOS DE COORDINACION LIMITE ZONA MODULAR ZONA NEUTRA ZONA NEUTRA PLANOS DE COORDINACION LIMITE ZONA MODULAR DIMENSION DE COORDINACION DIMENSION DE FABRICACION DIMENSION MODULAR DIMENSION NO MODULAR
Convención que relaciona las medidas de coordinación de los COMPONENTESde la construcción con los edificios a los qué serán incorporados para su diseño fabricación y montaje.
Coordinación dimensional empleando el MÓDULO BÁSICOo los MULTIMÓDULOS.
COORDINACIÓN MODULAR
COORDINACIÓN DIMENSIONAL
MÓDULO
Unidad de medida utilizada en la COORDINACIÓN DIMENSIONAL.
MÓDULO BÁSICO
Módulo fundamental utilizado en la COORDINACIÓN MODULAR, cuya medida es seleccionada para ser
aplicada en forma genérica en edificios y sus COMPONENTES.
MÓDULOcuya medida en un múltiplo completo del MÓDULO BÁSICO.
MULTIMÓDULO
MÓDULOcuya medida es un submúltiplo acordado del MÓDULO BÁSICO.
SUBMÓDULO
MULTIMÓDULOadoptado para aplicaciones específicas.
MÓDULO DE PROYECTO
MEDIDAS
Medida nominal:Medida teórica de un elemento especificada en el proyecto o en una norma dimensional.
Medida real:
Medida obtenida de la medición directa sobre el objeto. (no debe diferir de la medida nominal más las tolerancias).
DESVIACIONES Y TOLERANCIAS
Desviaciones incluidas:
Las producidas en el proceso de fabricación, replanteo y montaje, causadas porError humano, inexactitud de las herramientas e instrumentos de medición.
Desviaciones inherentes:
Las debidas a procesos físicos y químicos originados por cambios de temperatura, humedad y tensiones. Las desviaciones inherentes pueden ser reversibles o irreversibles.
Tolerancia
Son las desviaciones incluidas e inherentes admisibles. Incluye los errores de fabricación, replanteo, montaje y las variaciones dimensionales producto de fenómenos físicos y químicos.
La dimensión de la unidad de medida o módulo de diseño. Dimensión teórica. Junta modular mínima: distancia mínima entre un
componente de obra y el elemento modular próximo. Determina la dimensión nominal de un
componente. Tolerancia de colocación o montaje: Es la distancia admisible entre componentes para su
colocación en obra. Margen modular mínimo: es igual a la tolerancia
de colocación más 2 veces la junta modular mínima.
Dimensión máxima: es la dimensión máxima de un componente. Es igual a la dimensión modular
menos el margen modular mínimo.
Dimensión mínima: es la dimensión mínima aceptable de un componente. Es igual a la dimensión modular menos la tolerancia de
fabricación y el margen modular mínimo. Margen modular máximo Tolerancia de fabricación: es la desviación
admitida por el fabricante
MEDIDA MODULAR JUNTA MODULAR TOLERANCIA DE COLOCACIÓN MARGEN MODULAR MÍNIMO DIMENSIÓN MÁXIMA TOLERANCIA DE FABRICACIÓN DIMENSIÓN MÍNIMA MARGEN MODULAR MÁXIMO
PREFABRICADOS
Elementos ensamblados entre sí, una vez que han sido manufacturados previamente en fábrica o en otro sitio cercano a la obra (moldeados, endurecidos, etc.).
INDUSTRIALIZACIÓN
Es la utilización de tecnologías que sustituyen la habilidad del artesano por la de una máquina.
FABRICACIÓN
La producción se lleva a cabo en fábricas (fijas o
móviles) propiamente dichas o bien a pie de obra.
MONTAJE
El montaje en obra puede realizarse con grúas o en forma manual, según las características de los
elementos prefabricados CONSTRUCCIÓN POR PREFABRICACIÓN FABRICACIÓN MONTAJE
CONCEPTOS
Prefabricados a medida La prefabricación es en serie Edificios prefabricados in-situ In-situ sólo se realiza el montajePrefabricación artesanal
La fabricación será en fábrica y en grandes cantidades Estructura singular prefabricada La estructura será modular y genérica, no única
ELEMENTO
Producto de la construcción conformado como una unidad determinada, que posee o adquiere medidas definidas en las 3 direcciones; son todas y cada una de las partes de la construcción: elementos semis
terminados, elementos simples, elementos compuestos y conjuntos funcionales.
ELEMENTO MODULAR
Un elemento cuyas dimensiones coordinadas son modulares
COMPONENTE
Pueden ser semi-terminados, simples o compuestos, dependiendo de sus características particulares.
COMPONENTE MODULAR
Componente cuyas dimensiones coordinadas son modulares.
SIMPLES
Material de construcción de forma y tamaño que
tiene 3 dimensiones determinadas.
C
O
M
PO
NE
NT
E
ELE
M
ENT
O
S
SEMITERMINADOS • PERFILES • CABLES SIMPLE • BLOQUES • BALDOSAS COMPUESTOM
A
TE
R
IALE
S
• ARENA • CEMENTO • PIEDRA ELEMENTOS SEMITERMINADOS Material de construcción de sección definida y longitud variable, producido generalmente en forma continua. COMPUESTOSProducto obtenido por la elaboración de uno o
más materiales, elementos simples o semi terminados y cuyo
tamaño, forma y características funcionales son definidos
FABRICACION
ene feb mar abr may jun jul ago sep oct nov dic
MONTAJE PROYECTO
ES UNA LISTA ORDENADA DONDE CADA UNO DE LOS ELEMENTOS APARECE EN UN
LUGAR RELEVANTE. LAS SUCESIONES PUEDEN SER:
ARITMETICAS GEOMETRICAS.
ARITMETICAS LA SECUENCIA SE OBTIENE A
PARTIR DE SUMAR UN NUMERO FIJO AL ANTERIOR.
GEOMETRICAS LA SECUENCIA SE OBTIENE A PARTIR MULTIPLICAR POR UN NUMERO FIJO AL ANTERIOR. RAZON DE LA PROGRESION
SERIES NUMÉRICAS
LA VARIEDAD EN LA PRODUCCIÓNPRODUCTOR
NO ES POSIBLE PRODUCIR TODOS LOS TAMAÑOS
NECESARIOS
CONSUMIDOR
ES DESEABLE CONSEGUIR LO QUE SE BUSCA
LIMITAR LA VARIEDAD DE OPCIONES
INTERVALO DE OPCIONES QUE SIGUE UNA PROGRESION GEOMÉTRICA O ARITMÉTICA ANTE DEMANDAS SIMILARES, RESPUESTAS IDÉNTICAS
1
2
5
3
4 10 6 15 9
8 20 12 30 18 45 27
40
60
90
20
30
10
LAS MEDIDAS
MEDIDAS PREFERIBLES MEDIDAS PREFERIDASSERIE MODULAR NORMAL
SERIE MODULAR ESPECÍFICA
Son las medidas que, por sus propiedades matemáticas (factorabilidad, combinabilidad, etc) y su frecuencia de uso, han sido elegidas como términos de la serie modular normal.
Son las seleccionadas de entre las medidas preferibles para ser aplicadas en un caso determinado.
Es la serie de medidas que se prefiere para Ia fabricación o el uso.
Es una serie modular normal de medidas preferibles que se elige en cada caso determinado.
100 M
50 M
20 M
10 M
5 M
2 M
M
M/2
M/4
M/10
M/20
M/100
TAMAÑO DE PAPEL NORMA ISO SERIE A FORMATO TAMAÑO SUP.A0 1189X841 1m2 A1 841X594 0,5m2 A2 594X420 0,25m2 A3 420X297 0,125m2 A4 297X210 0,062m2 A5 210X148 0,031m2 A6 148X105 0,015m2 A7 105X74 0,0075m2 A8 74X52 0,0037m2 A9 52X37 0,0018m2 A10 37X26 0,0009m2 64M 32M 16M 8M 4M 2M M M/2 M/4
MEDIDAS PREFERIBLES Y PREFERIDAS MEDIDAS PREFERIBLES Y PREFERIDAS
SISTEMA COMPACT HABIT
COLUMNAS 40X40 40X50 40X60 40X70 40X80 50X50 50X60 50X70 50X80 VIGAS 50X50 60X60 70X70 etc. LOSAS 120X16 120X20 120X25 120X30 120X35 120X40 120X45 120X50 etc. HORMIPRESA
BENO
SISTEMA IMS
"Si no puedo dibujarlo, es que no lo entiendo."
Albert Einstein
LOS PROCESOS DE PRODUCCIÓN
LOS PROCESOS DE PRODUCCIÓN
FÁBRICA DE MATERIALES FÁBRICA DE ELEMEMTOS FÁBRICA DE COMPONENTES M 2RETICULA MODULAR
POCAS PIEZAS • MENOR TAMAÑO • MUCHAS REPETICIONES POCAS PIEZAS • MAYOR TAMAÑO • POCAS REPETICIONES
AL AUMENTAR EL TAMAÑO DE M, LAS MEDIDAS SUBMODULARES SON INNECESARIAS
